正压送风机的联动编程公式

大家好，我是小王，今天这期视频给大家讲一下我们这个楼梯前室的正压送风阀，正压送风口它的一个联动逻辑关系， 那么这是一个前室啊，楼梯前室的一个正压送风口啊，这边是一个楼梯间，那么我们 这个正压送风口啊，它是有一个输入输出模块联动的，平时啊，正常工作状态下，它是一个关闭的状态，那么当发生火灾的时候啊，我们需要 火灾自动报警，主机上面的输入输出模块联动，打开这个镇压送风口，那么镇压送风法他这个联动逻辑关系啊是什么？我给大家说一下，也就是说我们镇压送风口啊，这个前室楼梯前室所在的这个 防火分区内范围内啊，任意两点探测器报火警，或者是啊一点探测器啊，一点探测器加一个手动报警按钮啊，报火警啊，都要联动本层的 啊，这个本防火分区内，本层的这个镇压送风阀打开和上下层的啊，比如说这是三层的啊，镇压送风口 啊，镇压送风阀，那么我们啊三层，这个镇压送风阀啊，这个楼梯前室所在的啊，这个防火分区内的啊，对吧？啊，两点探测器报火警，或者一点探测器加一个手动报警按钮报火警啊，要联动啊，本防火分区内 这个本层的镇压送风阀打开啊，往这个楼梯前室进行送风，产生镇压， 起到防烟的功能作用，那么还要联动啊，上面这一层啊，就是四层的啊，这个位置的正压缩风斧 正压送风阀打开也要联动，二层的正压送风阀打开，就是啊，相邻层啊，上下层和本层啊，那么这就是正压送风阀楼梯前世的他的一个联动逻辑关系。今天这期视频就给大家讲到这里，谢谢大家的观看，再见。

这是设置在屋顶的正压送风机，这是正压送风口 自信机构加上控制模块。再来看一下他的接线，一组输出控制线加上一组反馈线，并没有发现连锁线。如同我们刚刚在视频当中所见到的一样， 一套正压顺风系统往往只存在一个正压顺风机，而存在 n 多个正压顺风口。 根据上面的已知页数来推断出三个问题，分享一下。第一个问题，如果是连锁启动，要从风口到风机设置 n 多条连锁启动线，这个我们都知， 在实际施工项目当中并不存在。第二个问题，通过风口来启动风机，要求暴行主机打在什么状态？是手动还是自动？ 在工作当中，如果你打在手动状态下，很明显通过风口启动不了风机，只有打在自动状态下，这个因果关系才能够成立。 第三个，将眼前的动作关系封口连锁起风机，和压力开关连锁起泵以及排烟防火阀连锁听风机做一个对比， 无论压力开关起泵还是排烟放火阀连锁听风机，第一个它是有实际的连锁线存在的。第二个， 他输出的是一个开关量的信号，而这里面他是作为一个等式风口作为动作的起因，风机作为动作的结果，他很明显是一个逻辑关系式， 所以他构建了一个逻辑关系，可以称之为单点联动。 综上所述，封口连锁起风机可以这么叫，但是准确的叫法应该叫做单点联动。 这就是我和大家要分享的封口起风机，到底属于连锁启动还是联动启动，就和大家分享到这，我们下期再见，谢谢大家！

如何通过这个镇压送风口联动启动送风机？如何通过镇压送风口联动启动送风机风机控制柜 打自动。第一步，火灾火灾报警控制器打全部自动。第二步，呃，擅长呃启动打开松风口第三步，呃呃启动松风口联动启动了送风机 到火灾报警控制器上观察送风口和送风口打开和送风机的呃启动情况。第四步，呃送风机控制柜打手动 停风机第五步，扶位呃送风口第六步， 火灾报警控制液服务位第七步，呃风机控制柜打自动呃。回答完毕，老师第八步， ok 不 ok？

我们今天来看一个消防设施案例简单题的模板啊，增压顺风机联动的内容，这个也是新规范啊，改的东西，我希望大家这个也是要把它背下来啊。 来看一下增压疏风机他是怎么联动啊？机械降压疏风系统应于火灾自动报警系统联动啊，并且应能在防火分区内火灾信号确认后十五秒内才会连联动开启， 同时开启的话，是该防火分区的全部的疏散楼梯间。是防火分区的全部疏散楼梯间。记清楚啊，而且是该防火分区所在的着火层及其相邻的上下各一层的疏散楼梯间 啊，这个肯定是开风机吗？因为疏散楼梯间他没有口是不是？所以这个风机话大家注意啊，这个疏散楼梯间的话，着火层他对上下层也是有要求的。好，然后是前四啊，即即前四和前四，那么前四和前四开什么呢啊？他开的是长臂的 这个送风口，还有他们所对应的风机。好吧，这个心理大家明白，他虽然没写啊，他是放到后面写的长臂赛，呃，这个加油送风口和加油送风机 ok， 所以你就要去理解他啊。 好，下一题。排烟风机补风机的控制方式，或者是叫启动方式有哪些啊？在评论区做到放个水，点个关注。

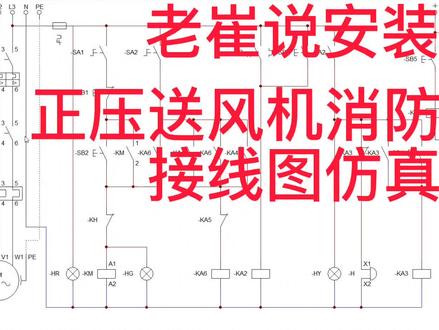

哈喽，大家好啊，那么今天呢我们来分享一下电工使图里面的一个镇压送风风机的控制箱原理图啊，我是珠江老师廖老师啊，那么私信老师呢，可以获取我们电工电器实图课程一套啊，那么下面呢我们来开始啊，分享一下。 好，大家呢现在所看到的这个图呢，是我们一个自己家送风机的一个控制箱的二次和一次啊，他的一个原理图。我们首先呢来看一下啊，他的一次部分呢啊，主要有哪些东西 啊？首先呢我们从上往下来看呢啊，在他的电源侧呢有一个试电啊，也就是常用电源和备用电源啊，一般的常用电源都是试电，而备用电源都是 发电机组的电源啊，然后这个 at 呢是一个什么呢？是一个双电源啊，我们有些时候也会写成 ats 啊，也会写 at 啊，你看到没有 啊，能往下是他的一个断路器啊，再往下一个接触性能一个我们的这个 kp 的一个保护啊， 好，那我们来看一下，这里面唯一有一个东西呢，就是我们这个 kp 啊，我们来看一下是个什么东西啊，他是一个电动机的一个保护器啊，也就是电动综合保护器啊，马达保护和我们的乐技呢是有同样的一个效果啊，我们来看一下， 来，我们看一下他的一个二次部分啊，首先呢他的电二次电源测呢，是一个二百二十伏的一个交流电源，一根火线，一个零线所构成的二百二， 然后呢过来以后呢是我们的一个电源指示灯啊，我们把电源送上以后，这个电源指示灯就会亮啊，然后这里呢也有一个指示灯，看到没有，有两个灯 啊，那么这两个灯的区别在哪里呢？一个是电源指示，一个是停止指示，而停止指示借用的是我们接触器的一个辅助触点，墙壁触点来进行检测 接触器的一个动作状态，当接触器没有得电的情况，没动作的情况下呢，他这个长臂触点是闭合的，所以表示我们接触器呢啊是微微动作的，然后我们电机呢是停止状态， 当接触器动作以后，比如说啊，他契合了长臂会变长开，那么从而呢他的停止指示灯呢就会灭掉啊，那么我们继续往下看啊，这是一个 增压送风机的控制啊，我们首先来看一下它的手动控制啊，这个 s a 是一个转向开关，当我们打到手动的时候呢，我们看一下这里手动的时候三四黑点接通，然后呢我们按一下二 sb 按钮 啊，这个时候呢，我们的店员一直过来，来到哪里来到我们的接触器啊，接触器得电，然后进行制锁，这个时候由于按钮弹簧的一个惯性呢，他会，我们手松掉以后，他会复位，从而断开，然后呢电是从这边过来的 啊，看到，然后这个时候呢，他的运行指示灯也会亮啊，然后中间呢我们串了一个什么 y f， 这是一个防火阀啊，如果没有防火阀的情况下，这里进行短接，如果有防火阀的话呢，给他接通啊，然后继续， 我们如果打到自动的话呢，他这里采用的是干嘛 k 一啊来进行控制的。好，我们来看一下，当打到自动一二接通 k 一，在什么情况下进行动作呢？这个时候需要看哪里？看我们这个地方啊，看这个地方 啊，我们二百二的电源过来到了我们的这个变压器控制变压器以后呢啊，我们这个 k 点的这个信号，消防的外空信号在消防那边啊，这个信号动作以后，接通 k 一的这个继电器动作，动作以后， 那么我们的 k 一的常开闭合，常开闭合，直接控制我们接触器啊进行得电动作，然后呢电机启动。好，那么除了这个以外呢，还有一个东西，就是这里一个 s f 强起啊，也就是应急启动中间没有任何的这个控制啊，突出特殊情况下呢，我们可以直接利用这个旋钮 sf 这个旋钮直接强起我们的接触器，强起我们电机啊，这样的话呢，是一个作为一个紧急的一个启动啊，他不是说随便什么时候用的，是紧急情况下进行使用的。 好，那我们继续往下看，再往下看的就是一个电机保护，对不对？给电机的这个电机保护器呢，结了一个电源，当我们呢这个 保护器检测到有故障的情况下呢，他这个 kb 的常开触点啊，动作能后控制我们的一 k 这个继电器，一 k 继电器得电以后一 k 的这个常开触点闭合， 同时呢我们的这个声光报警的警铃和他的灯都会亮 啊，这个时候你看到没有？都会亮，亮了以后呢，我们如果说现场有人员进行维修的话呢，我们可以按一下 sbr 这个按钮，控制二 k 的这个继电器动作，然后呢二 k 继电器进行自锁， 这个时候通过 rk 长臂触点断开，然后呢解除我们的这个警铃报警啊，它里面所应用的就是我们的一个什么啊，其实就是为给我们的继电器制锁啊，然后呢借助了一个继电器的长臂触点进行互锁的一个啊，这个 也不能说是互锁，就连锁的一个动作啊，他继电器得电以后长臂这里断开，这个时候呢他就是啊连锁到了我们这个 警铃报警的，这个看到没有就解除了啊，那么这个图呢，是相当的简单啊，因为是一个呃单台的一个风机控制原理图，所以呢不是很复杂。 好，那么今天晚上我们就分享到这里，喜欢我们的可以点点啊关注，然后呢转发一下啊，然后呢明天我们再继续分享。

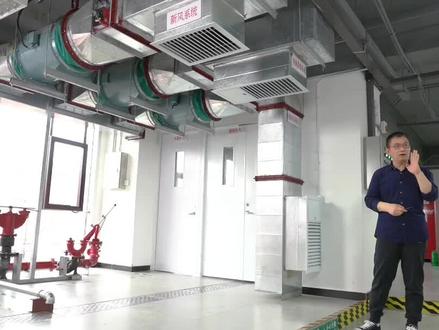

啊，那么我们再来看这个正压送风系统呢，他往我们建筑那是送新风的啊，保持正压，那这个地方你比如说楼梯间要装，是吧？前世要装，大家想想楼梯间是从什么？从上到下是贯通的，那这个时候我们的送风阀是保持敞开的状态 啊，那么前世呢？前世每一层的前世大家都是什么呀？相互隔离开的啊，不贯通的。那么前世的这种送风法啊，送风口也叫送风口，那么它是保持什么呢？保持长臂的一个状态，保持长臂的一个状态 啊，这就是什么我们的排烟系统和正压顺风系统，他的阀门啊，或者是他的排烟口说处以的位置，然后说开启的状态啊，注意他叫什么？二百八十度的排烟方 火阀啊，排烟防火阀，这个叫什么？叫防火阀就叫防火阀，他的动作温度呢？是七十度，注意啊，是七十度，到了七十度以后，那么他的熔断机构呢？自动熔断，自动熔断，那么原来是开封那个场地的 保持就敞开，保持敞开啊，这是我们的前世的好，我们来看看这个阀门他的控制方式，也就说我们的正压送风也好，排烟系统也好，他的控制方式有哪些？我们先来看这个送风系统送风系统的控制方式， 其实最后就是我们的送风机有几种打开的方式，一共有四种，第一种是什么呢？走现场，在这个配电箱这个地方啊，我什么，我手动给他开启对不对？这个地方有风机 的启动按钮，风机的停止按钮，是吧？哎，这个时候我可以手动给他打开啊，那么你风机打开了，你风口是不是打开，哎，风机启动了，我风口都要打开，要不然的话这个风吹不吹？不进来，送不进来啊，那么这个风口我可以手动打开啊，大家看这个风口， 这个盖呢，是一个执行机构的一个保护前端，保护前端盖啊，那么这个我可以手动给他打开。 手动打开呢？这个地方执行机构有一个什么？有一个手动拉环，哎，我可以用力把它一拉， 那么他处于长臂状态的这个防护阀，那就变成什么敞开了啊，送风机过来的风就可以吹响我们的建筑内了，哎，这是一种控制方法啊，这是一种控制方法，我拉一下看看，来听一下以后这个声音特别大啊，声音特 特别大，有可能风机启动，风机启动的话，我们去去关闭一下， 那么这样的话就是什么呢？就是手动把这个送风口有长臂的状态给他，什么给他打开了啊？给打开了，现在复位，我手动给他复位，手动复位 啊，这样的话就手动复位了，手动复位这个模块的这个输入灯他就亮，他就那个啊，从亮起状态，那么变为熄灭了，变为熄灭了，这是一种。第一种啊，手动控制方式，注意啊，手动控制方式， 那么第二种行动方式是什么呢？因为这个集成机构，这个执行机构上他有一个熔断机构， 你比如到了七十度他自动熔断，那么这个送风口呢？也是在自动打开，哎，自动打开，这是第二种，这是第二种，那第三种是什么呢？是在消防联通控制器上 啊，在什么呀？在那个多线控制班上远程手动，是不是远程手动控制重要的一个风机啊，或者是风口都可以啊，给他联动打开都可以联动打开。那么第四种是什么？是联动自动打开，那么联动自动打开， 那也就说发生火灾以后，这个发生分区内任意两个探测器，注意哈，任意两个探测器或者是一个探测器，一个手动报警按钮啊，都可以组成与逻辑信号，所谓的与逻辑，也就是说在一个发生分区内 有两个独立的探测器，或者是一个探测器，一个手动报警按钮，那么都可以，只要是在一个方分区，两个独立的，那么这个时候按我们的预设的落逻辑就可以。什么呀？ 就可以发出联动控制命令啊，那么给到谁？给到我们的模块，模块在开启风机 开启封口啊，这样的话这是什么？在自动状态下联动启动，这四种启动方式大家一定要清楚。其实四种启动方式，也就说考官问你的时候，我们的正压送风系统送风机要启动，有几种方式啊？你跟他说有四种，第一种， 现场的手动啊，不要多打，就打四个，就打这么几个字，现场的手动啊。第二种是消防控制时远程手动，消防控制时远程手动 啊，那第三个是什么呢？第三个是火灾自动报的音系统自动启动，也就是说我们刚才讲的什么联动自动启动啊，第四种，第四种什么呢？说人一个风口开启， 注意啊，这个风口一定是什么？长臂的送风口，那么长臂的送风口都在哪？都在前世啊，楼梯间都是常开的 啊，人有一个长臂封口的开启，你不管是自动开启也好，手动开启也好，那么这个时候我们的送风机就会自动启动啊，就打自动启动这四种功能方式。
