南方cass怎么批量增加纵断面线
粉丝6.2万获赞4.9万
相关视频
03:34查看AI文稿AI文稿成功已经绘制的中断面图，如何才能批量生成中断面图框？我们使用 kiss 自带的图纸分幅来实现，具体我们的软件中操作一下。好，我们来看一下桌面，这个图纸就是我们形成的一个中断面图啊，这个是我们形成的一个中断面图， 如何来形成我们右侧这样的一只单张的重断面图呢？啊，这个是可以进行一个批量的一个处理，而我们选用工程应用下啊，注意看一下，这里面有个会重断面图啊，会重断面图里面啊，会断面图里面有一个绘制断面图图框啊，我们选择这个，选了过后，他让我们 他提示我们选择我们左下角点啊，一定要选择我们这个整个中断面的左下角点啊，尽量靠近我们这个图纸啊，选了过后，让我们选择右上角点，这个右上角点呢，一定要是包含整个中断面图，如果说你选择这个中断面的内 啊，他会提示我们没有选择选择完整，他会弹出啊，就是有错误啊，我们选择在右上角选了过后啊，第一个是选择保存的一个文件路径，就是我们形成单张的一个图纸，他可以形成单张的 cad 图啊，我们选择一下保存路径，我们给他保存在桌面上啊， 你选择保存在桌面上，这里的一个啊，宽度尺寸呢，就是结合我们打印的一个图纸，比如说你是 a 一图纸或者是 a 二图纸啊，我这里就演示一个 a 二图纸啊，它的一个宽度就是五百九十四， 它的高端，我们 l 图纸它的一个高端是四二零，但是我们这个实际需要的一个高端是五二三以上啊，比如说我这里给它输入一个五三零，实际上这个是需要进行一个调整，我们在这里啊，我们的一个纵向比例是需要对它进行一个调整的啊，因为这个它是没办法给它完整显示出来啊。下方的一个图纸 边缘的一个搭建，比如说我这里就给他输入一个二十啊，待会可以看一下图纸重叠部分啊，我们也输入一个二十吧啊，或者这个输入一十，你也可以输入零啊，就是不不重复显示，就是上一张图纸和下一张图纸啊，他是直接连着的，没有重复显示啊。好，后面这个是图纸的一个名称， 中断面图，中断面竣工图。啊，好，这里的测会人员，我这里就没有去写了啊，就随便写了一个一二三。好，我们点确定，点了过后，他让我们指定我们生成的一个位置，我们点这里随意点一下啊，点了，我们来看一下啊， 好，相应的。成功这个上面呢，显示的是有一点异常的啊，正常情况下这个相邻的图纸跟图纸之间是分隔的，不会是这样紧挨着的，就像上面这种啊，由于成功在这个 电脑上它的一个版本有一点问题啊，也是 kiss 十一的啊，这个注意一下，它是紧挨着的啊，呃，先前的一个重叠显示就是这里啊，比如说我们这里是 k 零，呃，加二四零，它会在下一个啊， 在这里他有一部分是重复显示的，比如说我们在这个位置已经过来了一段，对吧？啊？注意看一下啊，这个是二四零，往右侧走了一段，但是在这里他又 回退了一部分啊，这个要注意下，如果说是填写的是零呢，他就会像这种啊，比如说三八零和后面这里的一个啊， 你看三八零过后，他是不是接着四百的一个位置，他就直接连接在一起啊？他这个参数你们可以去尝试一下啊，测试一下。好。还有一个就是生成在桌面上的一个图纸啊，刚刚成功这里生成的时候啊，没有去新建一个文件啊，所以说他在 图面上就形成了很多的一个图框，就是一张一张的啊，随意的可以去打开看一下啊，这个里面呢就是单张的一个图纸啊，大家就注意一下这样的一个方法，这个操作你学会了吗？关于软件的其他使用问题，请在评论区留言。
486筑算课堂
00:34查看AI文稿AI文稿南方喀什生成中端面，打开南方喀什会有处理。展开高层点，建立 tdm， 由图面高层点生成，选取高层点绘制等高线，等高距选取零点五米，在图中多段线画出线路工程。中线 工程应用绘图断面，根据等高线或者根据三角网断面图比例横向纵向都填，一笔一千，选择断面图位置，点击空白地方生成断面图。
296兵荒马乱的小威武
04:42
02:03查看AI文稿AI文稿大家好，我是车会良工，本期视频来分享一下使用南方 case 软件绘制道路重动面图，员工给大家分享的都是一些在日常生产中经常使用得到的知识点，谢谢大家点赞和收藏。首先打开我们一个南方 case 软件，然后再打开我们今天的一个案例数据， 这个我们可以看到这个是一个地形图和中线的一个数据，一个地形图，然后这个是我们在上期视频中已经处理好的一个横断面一个数据，我们打开看一下，这里是离中离中桩的一个距离，然后对应的高长，然后这个零零，这个是中桩 中装，然后这里是高层，然后这边也是，这里是离中装的一个距离，这个是高层关掉，然后这个是中断面的一个数据格式啊，这边是中装里程，这是里程号，然后最后面这个是高层点 啊，每一个中装对应的中装的一个高层，好，我们关掉。首先我们把这个图层打开 啊，这我们可以看到这个就是我们在上一期视频中已经绘制好的一个横断面图啊，我们看一下这个是我们一个设计的一个中线，然后这条就是我们一个横断面线， 好，我们现在一样在工程应用这里，然后找到绘制断面图，然后根据里程文件确定，然后我们选择我们这个中断面的数据，然后点确定 好，这里一样根据自己一个自己一个需求进行填写这些东西就可以了，那这里把它放在位置，然后这些都是根据自己一个实际的要求进行填写就可以了，然后再点确定好，然后我们这个好，这个中断面图就绘制完成了，我们看一下 这里是零号装，零号里程对应的一个地面高层，二十号，四十六十啊，一百二，一百二十五，如果你中间有加装的话，这里也会显示出来的。 本期视频就到这里，感谢大家的观看，谢谢大家。如果大家有什么问题的话，可以在视频下方进行留言和我进行交流，谢谢大家。
425测绘梁工
03:38查看AI文稿AI文稿五十四万多个高程点，二十多公里的道路生成里程文件，我的插件只需要三分钟，你呢？需要多长时间？据说这么多点可以让 cas 运行三十多个小时直至崩溃，你要不要感受一下 这么酸爽？你来演示一下。打开最新版的 cas， 十一点零点零点八，据说这个版本是我上一个视频发出后，官方随后更新的。点击工程应用，点击生成与成文件，点击由纵段面线生成，点击生成选择纵断面线。这里要说明一下， 如果使用 cas 的这个功能，必须将横断面线加上 cast 编码九九二零零零，并且将纵横断面线做成一个编组，也就是 group 编组。选择完成，弹出声称里程文件对话框， 选择已知坐标获取方式，点选坐标数据文件。在数据文件名一栏打开高成点数据文件生成里程文件名，选择要保存的里程文件位置和文件名，里程文件对应的数据文件，选择保存路径并输入数据文件名，点击保存 断面线差至间距输入。二、其实里程输入相应里程数值，这里我就不勾选输出 x o 表格了，据说勾选之后更慢，点击确定进入漫长而无聊的等待，莫与神器的称号应该是这么来的， 只能加速一百倍，没办法，更快了，分钟都用秒的速度来走了 快一个小时了，进度条应该有百分之十了吧，实在等不下去了，用任务管理器强行结束吧。 接下来看看插件的效果吧，全程不加速，做完也就三分多钟吧，为了节省所有小伙伴的时间，我做了两倍加速，想看最终效果的可以耐心看完。 评论区有下载链接，需要的小伙伴可以下载使用哦。插件目前仅支持奥特 k 二零一六六十四位，不懂怎么用的可以在评论区留言，谢谢关注，我们下期再见！
505测绘小赵哥
03:42

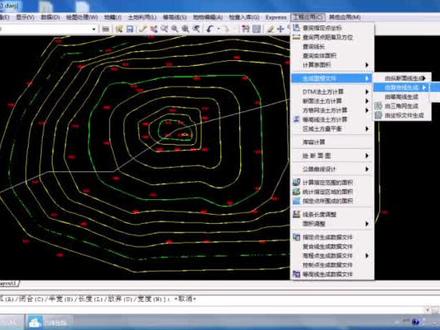

03:27查看AI文稿AI文稿大家好，我是车会良工，本期视频和大家分享一下使用南方 case 软件怎么上传道路里程文件，欢迎大家点赞收藏。这是一条道路框架的一个项目的案例，在进行道路里程文件上传之前，我们要准备的一个资料，包括外页采集的道路纵横断面高层点数据文件， 道路中线设置文件，这条就是设计提供给我们的一个道路中线。 接下来我们来商场一下道路里程文件，首先打开工程应用，找到商场里程文件，这里面有五种方式可以商程里程文件，本视频主要是讲解的是 第一种方法，由中断面线生成啊，我们点击新建，然后这里重装点获取方式，它有三种方法， 我们一般用到的是中间这种等分，因为设计中间话，他一般是按照十米个或者二十米个这样的一个整数装来设计的，所以我们一般选择等分，然后这里横断面间距，还有横断面左右长度， 这个是根据设计提供的一个文件进行填写，那我这里的是中装哈，是二十米克，然后我这里是二十，然后左右对面是十米， 好确定，然后我们可以看到这个横断面线已经生成了， 然后我们再来把它生成一下里程文件还是工程应用这里，然后生成里程文件，然后在这里点击生成 好了这里坐标数据的获取一个，这个是我们的一个测量的数据，我们可以选择这个， 然后还可以第二个是根据你这个地形图进行选择图面上的高层点，那这个第三个是三角网文件，这个是要事先上传一个三角网文件才能使用啊，我们这使用的是图面高层点 啊，这里商城的里程文件名，这个是你商城的一个里程文件，你把把它保存的一个路径，那我这里随便输一个名称， 里程文件名好保存。然后这里是里程文件，它对应的一个 d a t 文件，这个你可以保存，也可以不保存，根据自己个实际需求进行，那我这里保存一下 昵称文件名啊，保存。然后这个断面线插级间距，这个一般是不勾选，如果你勾选上话，假如这里是 五米，然后你这个横断面所有的这个横断面，他都会每隔五米他就会采集一个断面点，这样话会造成数据很大，然后在你后期进行一个检查的时候，他会很麻烦，所以这个一般不勾选， 要七十里长，还有这个过滤横断面上相近的点的间距，这个根据你一个实质的需求进行填写就可以了。他这个机动曲与地物的焦点，这个一般是勾选上，因为你勾选了之后呢，软件他自动采集的断面点才会更加的贴合实际。一个地形好点确定 好，我们可以看到绘制的里程专号还有中专高层就已经在图上绘制出来了，那这个后面这个我们可以看到这个里程专号还有这个中专高层就绘制完成了， 然后里程文件到这里就生，已经全部生成完了，本期视频就到这里，如果大家有什么关于测量方面的问题，可以在视频下方留言和我交流，谢谢大家。
1231测绘梁工
04:37查看AI文稿AI文稿大家好，本期视频讲解如何给道路中心线添加里程断别线。 这是一条道路，白色的为道路中心线，红色的线为断面线。 添加的方法有两种，第一种用南方 case 添加，第二种用插件添加。 南方 case 有自带的功能，添加断面线。 在工程应用下方菜单中的生成里程文件，选择由正个面生成， 新建就可以。 他的缺点是不能绘制加密装号起点里程默认为零装号开始， 不能设置里程桩的起点，比如这个标段起点是 a 幺八加二六零开始， iphone case 就不能设置相应的起点里程。现在演示一下， 这是已经拷贝好的一条道路中心线，我们点击应用，选择生成底层文件，正断面生成， 根据提示选择正断面灯桩点。获取的方法有三种，第一种节点，第二种等分，第三种等分切处理节点。 电锯设置为二十米，边长设置为五十米， 左右均是五十米，点击确定。此时我们可以看到整条中心线已经生成了断面线， 这种是批量生成。南方 case 还可以单独的添加方法是， 而是在工程应用下生成里程文件中，点击添加， 选择正断面，输入横断面左边距离比如二十五米。 获取增装位置的方法有两种，第一种是鼠标定点，也就是可以在任意的增 装柜子柜子。第二种是输入已知里程，我们采用第一种方法演示， 再演示第二种方法， 命令行提示输入加入点加装点里程， 我们输入两百，继续输入两百五十六， 通过输入里程来完成 端号的加密，但是我们可以看到它的默认只能是零开始 改就起点里程四零演示完毕。
90宏泰测绘软件
03:37查看AI文稿AI文稿接上一集，我们上一集已经复制了这个对应的这个道路中线啊，以及这个恒大里程文件，包括这个恒大面线对应的这个桩号和这个原地帽，这个高层， 也包括这个对应的组装坐标表格、曲线要素表格都废置。好了，我们这一节讲一下什么废置这个一面图啊，也就是对应的这个中大面线，咱们工程应用里面有一个废中大面线，有一只坐标， 根据里程文件根据等招线，根据三角网这四种我都给大家讲一下区别。下一节给大家讲一下，所以这个设计性， 我们直接点工程应用会断面图，根据已知坐标点选择对应的这个道路中线，有图面高深点，我们采集的这个间距二十啊，一般就是二十米一个段面嘛， 这里咱们考虑相交低物，或者考虑线上接点选也可以，不选也可以，因为这里是中单面图，影响不大，咱们选择对应的这个中单面图的这个位置，然后点确定 对那个中断面线，就啊绘制出来的，我们可以看一下啊，零零零零二零零四零零六零，这个红线是这个原地貌线，他是一个上坡啊，然后一个下坡， 等会看一下这个登高线，这里是二十一，然后这里是二十七，他是经过了山顶，然后又到山上下来了， 是这样的一个线性，所以说是基本上是吻合的。咱们再来讲一下第二种 工程应用，非常明显有里程文件，咱们选择我们刚才 生成的这个里程文件，选择定的这个位置点确定可以看一下，这种的话我感觉没啥用啊，比较散。 三二零啊，三二零的这个位置，然后三四零的这个位置不讲了，这个这个看的 本身 kiss 他是一个嗯， d 级加上土方的这个软件啊，设计这个道路的话，他是可能就是不是那么的全面。咱们再讲第三种 会做面线，有整张线，咱们选择这个中线，同样的咱们选择这个位置右下角，然后点确定跟刚才线是一样的，但是这个装号的话 他会比较稀疏，他是根据这个整条线然后复制的这个一面糊 来讲一下。第四种工程应用会做面图，根据图面三角网， 我们还是选择这个道路中线，然后选择对应的这个位置，然后点确定这个的话也会比较散，因为这个三角网的话他没有那么的连续性，基本上都是差不多，但是对应的这个线性大家可以看一下，先上坡再下坡， 总体来说啊，根据这个坐标生成这个逆面图他是比较好的。咱们再来看一下配坐标线，有已知坐标点， 选择动态面线，有图面高整点咱们按时然后点确定 绘制出来的基本上的线性都是一样的。 然后咱们下一节给大家讲一下这个会设计线。
215工程刘皇叔

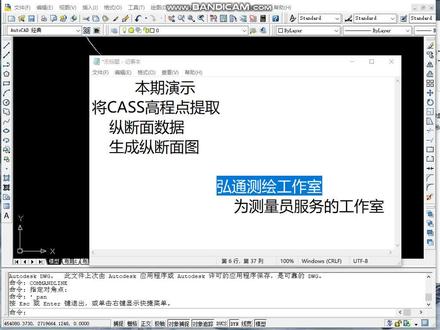

05:43查看AI文稿AI文稿各位车辆朋友们大家好，本期红通车汇工作时为大家演示一下。将电视高层点提取成正断面数据，并分成正断面图。 我们打开对地图，这是一条河流的中心线， 中心线上有密密麻麻的高层点，如何将这些高层点做成正个面图， 我们需要一个小插件来实现。首先我们将插件 加载到 cd 途中，然后输入命令正断面的第一个字母，回车 指定正段面数据保存位置 保存是否提取属性粉刺不提取，因为图面上没有 默认佛。 输入绘图比例，我们采用一比一千绘图，直接回车， 横向比例回车 请输入 容许侧点偏离中心线距离。我们在踩点的时候有部分侧点偏离了中心线，我们可以将它过滤， 我们采用默认值零点一米回车选择道路中心线，选择这个白线指定气垫里程我们默认零。 请选择正对面范围的高层点，我们框选所有的高层点， 总共找到了两千五百三十二个 右键确认 程序，开始计算 指定正断面绘图位置，在空白处点击 啊， 此时我们可以看到正断面绘图完成， 标注每个特点的数据，我们可以关闭它。 然后我们来看一下正对面数据， a 店是底层，地垫是特点的高层， 这个还可以利用南方开始读取，再生成南方开始的断面样式。 现在我们通过改变绘图比例来让更断面更明显一点， 在调整中红比例之后，我们可以看到正断面的坡度起伏更加明显。 好，演示完成，谢谢大家的观看。
150宏泰测绘软件
05:02查看AI文稿AI文稿横断面图的生成，很多工程朋友不会操作， what？ 来看一个实力演示，利用南方 case 将原地面图在平面图当中生成对应的 断面图，这是一个管区的平面图，这是现场采集的管区的原地面三维数据，接着我们将原地面数据展入平面图当中，点绘图处理展高层点，确定，找到对应的原地面数据点，打开点确定， 可以发现原地面数据能够将平面图完整的覆盖，我们先删除高层点，接着来看一下对应的平面图，这是管局的中心线， 这是对应的管局开挖或者回填的一个边线。接着在生成断面图之前，我们先来生成里程文件点，工程应用点。生成里程文件由中断面线生成点新建，注意左下角的提示，选择中断面线。 生成里程文件有三种类型，第一种是节点，第二种是等分，第三种是等分，且处理节点我们选择等分，外面的间距选择二十米左右的宽度，我们可以设置长一点， 因为等下还要进行一个剪切点，确定好，注意看，那么横断面线就全部生成完成，多出的部分我们来对它进行一个裁剪点。工程应用生成里程文件。断面线生成，这里有一个剪切点击，选择中断面线， 选择需要切割的边线，点击，那么多余的横断面线全部删除完成，接着我们就可以来生成对应的里程文件点。工程应用生成里程文件点生成，选择中断面线， 选择已知坐标点，坐标数据文件就是我们采集的原地面三维测量数据点，打开生成的里程文件名就是我们需要保存的里程文件，保存到默认的路径下面，取个名字叫原地面 里程文件点保存里程文件对应的文件名，我们也给它保存下来，这个数据就是根据原地面测量数据类 插的断面线上的高层点，我们也给他保存下来，底层文件 d a、 t 数据点保存，接着点击确定 好，注意看，这样里程文件就生成完成，同时断面线也进行了一个标注，这是 k 零加零零零， k 零加零二零， 一直到末端 k 零加六三九点八。好，接着来查看一下生成对应的横断面图点，工程应用断面法图方计算，点击倒入断面， 选择对应的里程文件就是我们刚才生成的里程文件点，打开设计文件没有，我们先不填点确定没有设计高层是否继续绘 四点四，设置一下比例，一比一千点确定指定横断面图的其实位置，点击好，这样我们就可以发现横断面图就绘制完成了。从 k 零加零零零，最后到 k 零加六三九点八，这个线就是生成的横断面线， 为什么这个有宽有窄呢？我们可以看一下，因为很多面线在进行切割的时候，他是有不同的长度，在这个里程的时候是最宽的， 这样就根据原地面测量数据生成了对应的断面图，接着再来将生成的里程文件的 it 数据给它展露进来，点绘图处理长高层点确定，找到里程文件 dat 数据点，打开点确定好，注意看，每一个 断面线上面都有对应的一个高层点，这个高层点就是根据原地面的三维数据进行内插在断面线上的高层点， 假如我们管渠施工完成以后，再一次测量了完成后的三位数据，我们同样的可以生成对应的里程文件，然后点工程应用断面法投放计算， 添加断面线以后，然后就可以进行两断面线剪的指纹计算。 ok， 断面图的生成就和大家演示到这里。
8929大刘工程
06:51查看AI文稿AI文稿大家好，这里是测绘制鬼针，今天给大家介绍一下如何利用南方 case 自动绘制送盆断面。我们首先点到绘图处理展高终点， 我们随便点一个四页数据，以这个为例， 然后假如这个数据它是一条我们的河流，一条小河的一个断面图， 当我假如说这里是他的边界，把他的边界画出来， 放远一点吧， 让我们把它的这个中心线找到， 在地文编辑下面有一个求中心线，然后选取两两两条线，自动求取中心线，我换个颜色，找出一只红色。 那我们先从现在开始生这个倒面图，点击工程应用生成里程序键新建 我们这里以等分夹出十米吧，那我们这个可以汗水填深长一点，那么就会自动绘制。自动绘制之后我们要进行一个修 修减哦，边线要大于这个范围，线大于他等会否修减， 然后选中里程文件充电位，生成剪切，因为这外面没有数据了。然后假如说我们的岸边在这里，那么外面的这个断面线是我们不需要的，我们进行一个剪切，选择中断面线，选择剪切边缘， 选择重要面线，选择剪辑边缘版本。很好，我们的这个重要面就生成了， 然后再进行一个生存里程，点击生存，然后图面高层点生成，然后这里我们选中 随便命个名吧，加数是一。这里如果是有坐标文件的话，可以选择坐标文件，然后我们图方便，有很多时候就直接选取这个图面高中点， 然后文件你聪明，随便命名一个小鹿啊啊啊保存。然后这里有我们的一个内插方式， 如果你是有这个地形图的话，那么肯定要勾上这个，但是我们这里没有第五，所以说可以勾取，可以不勾取，这无所谓。那么我们这个叉子的间距，这根据你的比例，我们啃小一点的话要精精准一点， 那么我们选择为两米，选择确定，可以看到我们在里 里程文件已经生成，这个数字代表的是零离场，这是十米一个，二十米，三十米，然后每十米一个，旁边的这个八十五点七二是他的中专高层，就是这个点，我们通过图面高中点内插出来的一个高种， 我们一直到最后可以看到是八十九点九点六七二百二，那么我们看一下我们生成的生成的这个文件可以双击打开啊，以文本打开， 在这个我们可以看到从第一根断面的这个横，这个拼音就是横断面啊，这个断面数据 degree 开始零，然后一 一第一根断面，然后左边二十八点五四八米，然后到了这个零中桩八十五点七幺七，我们可以对应一下，八十五点七幺七， 到左边看一下，左边是八十六点六四五米，为了让我们大家更容易理解，我给大家验证一下，门亮过去二十八点四八米， 二十八点五四八米，然后高层，这里的高层，然后有这个数据，我们就可以生成我们的比如断面线，那么还有一个文件是什么呢？还有一个文件是 是我们刚刚生成的 t t， 可以打开看一下，可以看到它是由我们图面上所有内插两米，一个内插出来的一个点，那么我们关闭他们的心，然后现在生成断面线，这里断面线有很多种方法， 那么有我们的断面，道路断面，场地断面，任意断面，那我们随便选取一个，在这里我们只讲断面生成，然后后卫节我们再讲图方的计算，再讲到这些的区别。当我们选取里程文件， 选到我们的 e， 然后设计文件，如果有的话要勾上，没有的话就不选， 然后 beats 我们调到一米一圈，这样的话和我们量取的才一致，然后这里填个两百啊，三百都可以啊，因为如果如果间距小的话，他很可能会不重叠。然后点击确定没有设计高层，然后我们还是绘制 这里，然后选出选择是绘制中断面，像我们随便点击一个位置，这里也可以调相应的比例， 我们再绘制这是重断面线，那么我们再绘制横转横断面线，然后这里可以比如说改成我们的木正颜色， 然后就绘制出来了，我们可以看到这个每一个断面线的一个一个一个一个断面线 啊，今天就给大家讲解到这里，这就是如何用蓝方 case 自动生存横中断面。那么下一节我们再讲断面的统房计算，谢谢大家。
1537测绘指北针
01:14查看AI文稿AI文稿批量提取纵断面数据及纵断面数据还原坐标教程可批量提取多条纵断面线，含三种模式，一、提取节点位置，里程高程可选提取坐标，点击确定， 选择数据保存位置，然后选择要提取的纵断面线即可。二、提取线上高成点，搜索距离设置零点五，可提取线附近零点五米以内的高成点。 三、提取中装焦点位置的高成点。此模式需要横断面线，先拾取中线，再框选横断面线，即可提取成功。如序 提取河流两岸数据，分别提取每条纵断面线的中桩焦点数据即可。使用纵断面数据生成高成点功能，可将里程高成数据还原坐标。 提取的纵断面数据可用插件绘制断面图。
01:35查看AI文稿AI文稿问你个问题，在进行断面法土方量计算时，你会不会制作里程文件？如果你还不会用南方 cas 软件进行断面法土方量计算，千万不要划走，这条视频可能会帮到你。 南方 ks 软件断面法土方量计算共有三种方法，无论你采用哪种方式进行断面法土方量计算，都要先制作里程文件。里程文件其实就是原地面线，直接参与土方量计算是比较重要的一个环节，这次就给大家演示一下如何操作， 具体细节不懂的可以私信我。把原始数据导入进来后，首先需要画一条中装线，点击生成里程文件。命令由纵断面线生成，点击新建，在对话框中输入断面间距以及左右宽度， 这个要与现场情况以及野外采集点位来确定，然后点击生成，再次选择纵断面线，依次选择相关文件以及输入里程文件名称，输入起点里程，点击确定里程文件就制作好了。看完后是不是感觉很简单， 视频都看到这里了，说明你也是喜欢我的，赶紧关注收藏一下吧，避免以后用到的时候找不到了。感谢大家的支持！如果你想系统学习软件土方量计算，也可以私信我，我们这里有一对一系统培训， 根据不同情况设置了四种班级，总有一种适合你。今天就分享到这里了，我们下期见。
