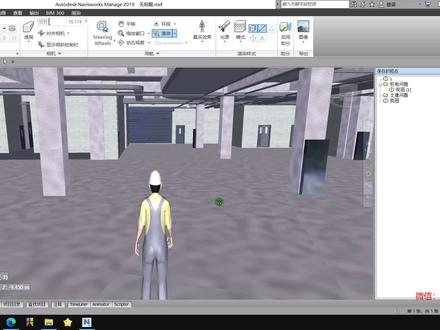

02:35查看AI文稿AI文稿好的，讲完了这个漫游的工具，接下来我们讲一下这个漫游的动画，对吧？漫游动画好，我们还是打开的这个无标题的这个 nw f 文件，对吧？ nw f 文件，然后这边的话我们保存了这些试点啊，这些试点我们不需要的，其实就把它删除吧。 啊？删除吧，把全部删除啊，全部删除。好，接下来我们就在这个，好，这个试点我们保存一下啊，这个试点我们保存一下。 好，就在以这个试点为起点。嗯，创建一个慢摇动画的慢游动画我们讲过了啊，我们激活这个两个角的这个工具就可以激活漫游，然后在我们试点选项卡里边 啊，这边有一个保存试点啊，这个有一个下滑菜单，点开一下，这边有个录制啊，这边有个录制啊，录制之后激活录制之后 你可以用方向键控制这个我们的这个人物在这个模型里面进行移动，对吧？进行移动， 然后啊注意一下这边这些菜单里面有一个暂停和停止，对吧？其实你激活这个移动的时候已经在录制了，对吧？已经在录制了， 然后我们整个漫游路径全部走一遍的时候啊，走一遍的时候我们停止，然后这边点击停止。好，这样的话就会直接录制了一段我们刚才这个，呃，走过的这个路径的一个动画，对吧？路径的话稍等一下啊，这个过程会 啊，根据你这个动画的这个路径的长短，可能会啊，需要一点时间，对吧？好，我们这个动画保存好了，这边就有了一个动画一，对吧？动画一看到没有？好，我们这个选中这个动，在保 保存的试点窗口选中动画一，然后在这边看到没有，就有个动画一，对吧？然后下边就是一排这个播放前前进后退这么一个控制按钮，对吧？我们播放一下。好，点击播放啊，就是我们看他移动动画，看到没有 啊？这个动画是最简单最直观的一个漫游动画，对吧？我们漫游的时候进行录制就可以了，对吧？进行录制就可以了。好 好，这个动画是我们最简单的一个动画，对吧？同样的我们在这个保存的试点里边可以右键啊对这里边进行一个重命名，啊啊删除等进行一些操作，进行一些操作啊啊，这个动画就是我们的这个慢摇动画。
01:19查看AI文稿AI文稿大家了解过 nvcox 当中的指定功能吗？ nvcox 是一个功能非常强大的漫游软件， 如果我们想要保留选定的项目来进行漫游的话，那持定功能就是必须要学会使用的。举个最常见的例子，在公路项目当中， lvs box 软件当中，它可以实现人坐在车里并且在路上开车的场景。 在软件当中给大家演示一下如何使用指定功能。选用指定功能的前提必须要选择一个构建图源，点击叉车，在上方的项目工具选项卡下方会有一个指定按钮， 选择实地按钮之前，我们需要将叉车的视角调整成人的视角，我们不断的旋转模型，将对应的视角调整到合适的角度， 调整完成之后，点击持定功能，然后再次点击试点选项卡下方的漫游功能，接着我们 们在进行漫游操作，这时就可以发现整个这个叉车是跟随着人的视角一起来进行移动的。另外通过漫游功能可以浏览整个的模型，这就是雷威斯沃克斯软件当中最实用的实定功能。
45新点造价课堂

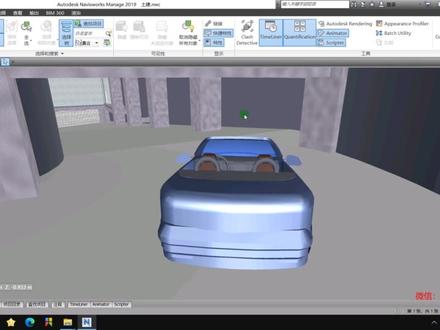

02:12查看AI文稿AI文稿我们打开这个土建的 nwc 文件啊，土建 nwc 文件，接下来我们用这个前面讲的项目的持定工具和漫游做一个汽车入库的一个动画。 好，我们找到这边这个坡道啊，这里面已经放好了一辆车子，对吧？放好了一辆车子，我们适当调整视角啊，调整视角，调整到合适的视角， 好，差不多这样，差不多这样，然后接下来我们这个，呃，选中这个车子啊，选中这个车子。呃，在 开始我们的这个动画之前啊，我们要改一个设置啊，因为我们默认选中的构建是这种，呃呃，高亮显示的，对吧？我们为了让他自然一点啊，我们打 开这个选项编辑器这边有个选择，然后这边有个高量显示，我们先把它关掉啊，先把它关掉好，关掉之后效果就是这样的啊，啊，选中它，然后这边项目里面项目工具就出来了，对吧？我们点一下这个指定， 然后激活这个漫游，注意你可以把碰撞根浮这种勾勾选上，对吧？勾选上好，激活漫游之后，我们按住鼠标左键， 刚才有一个下沉的动作，对吧？是因为，呃重力激活了啊，这个车子必须放在地面上，对吧？ 好，我们用鼠标左键啊，控制我们的这个前键以及转弯啊，这个大概就是一个入库的一个模拟，对吧？入库的一个模拟啊， 我记得以前有那个，这个应该是穿不过去的啊，对，穿不过去的啊，我记得以前有一个，我们可以把这个第三人称，对吧？有一个第三人称 啊，这个第三人称，对吧？我们以前有方法啊，把这个第三人称换成其他的这个东西的啊，比如说一个车子啊，比如说一个车子啊，那个相对来说比较麻烦一点啊？你用这个持定工具啊，同样也可以达到类似的一个效果，对吧？类似的一个效果。
05:09查看AI文稿AI文稿软件在常用这个命令当中，我们可以去添加附加或者合并都可以，然后我们选择桌面，选择 n w c 这个文件很充的。 ok， 这样子的话我们的一个 revit 的 reviet 一个模型所就会给大家去展现，呃，导出到我们这个 networks 里面了，当然东西会比较多一点点了，这是我们的一个乃这前一种打开方式，另外一种方式的话就是 我关掉啊，给大家重新演示一下另外一种打开方式，那这种东西的话就是说去针对于 rich、 二零二三这些版高版本的一个打开方式， 就是我们在这个地方填个有一个附加，然后我把这个模型打开了，我们去选择我们打开这个文件的 类型，因为其实那 vivox 可打开的文件类型还是蛮多的，在这个地方有我们有一个 revit 的一个格式，打开这张，然后打开一下来到了大大家也可以看一下。其实这两种方式的话，一般我们会用第一种方式，没实在没有 空间的话，我们才会去用第二种方式，就你实在没有这种插件去做的话，因为他这个，他这个在做的时候，他窄路的时候他也会大家可以看一下我这个窄路。好了最后 给大家去看一下，从现在去找我看一下，因为用直接打开，通过我们直接合并这种方式去打开，选择一个小一点的吧，好吧，选择这种用这个打开吧，因为这样子的话可能给大家去演示一下效果是怎么样子的，大家可以看一下，其实我们也是可以 去给他去打开，然后保存一个完整的一个版本的，这是我们的一个啊，整体上来说他都是渲染的还可以，已经有一些， 然后去做了一些调整，然后这是我们的一个打开的一个方式，然后我们等一下我去把关掉它，让我这个打开 这个会去打开到二零二零版本，因为他其实每个版本都基本上是一样的，只是说去为了有一些 abox 的话，他基本上会去为了配 匹配我们这个，嗯，这款软件对应的软件如果说只做碰撞检查的话，其实安装一个最新的就 ok 了。然后下面的话内容就是跟大家去简单的去介绍一下我们在这个里面的一些基本的一个框架。第一个地方就是我们在这个地 常用这个工具栏下面的话的一个附加就一一没听说。比如说啊，我们我这个是这种这个模型的这个项目我可能分成多种模型去做的，那我每 每一个模型的话，他我们可能是共用了一个基点了，但是我们可能是分开来的，那我们怎么把在同一个文件当中去打开这么一个模型的东西，还是要去 给大家重新去演示一下。就是我们在这边去用的一个命令，就叫合并的这个命令在我们这个附加里面，当然你我们一开始一开始去选择的时候，可能直接去选择他， 我不管，在这边我就不管，比如说我们就直接先去打开他，但是但是请我们要把它完完整整的喷在一起， 那我们到在这个地方要默契合并这么一个命，如果是英文版的话，就是默契这个又重新重复的做了一下，然后我们去选 这这这大家一定要去记住我们选所选择的合并，一定就说绝大多数都是要基于一个加，就相同的一个圆点，相同的一个标高，然后我给大家去展示一下，啊 啊，我们就这样子的去一直往后的去延伸了，也不会再去打开那那一个模型了。但是我们这个做完了之后，如果说我们待会保存一下的时候，我看一下桌面， 大家可以看一下我刚才的这个 coach 文件，他就已经缓存在这个地方了，当然我们这个另外一个三楼和四楼做的时候，他也会去返程一个缓存。好啊，到时候大家可以看一下我这样子，因为我是记 一个一个模型的，所以说大家可以看到我就是最终在这个地方也是去体现出来了，这是我们的一个附加和附加的，也也会啊，比如说我们到时候把楼梯附加一下 也是可以的，但是如果说和我们尽量的话都你是有很多多种文件的话，附加和合并都问都问题都不大，但是我们都会去比较去建议大家去选择一个合并的这么一个功能， 因为合并之后大家可以看到这问虽然整体问题都不大，但是会合并的话用用途会好一点。 然后这个是刷新，刷新的话其实对于我们来说就像 cd 当中的啊， f m 应该是 ae 吧，来重新刷一下，跟这个重置，我们全部重置的话，就是有点点类似于我们的这个怎么来说是一个恢复出厂设置吧，这么一个啊，内容。

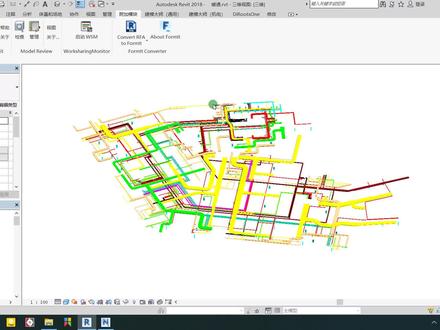

03:58查看AI文稿AI文稿好，我们正常情况下，这个 rabit and nextbook 是装完之后啊。呃，在我们的这个 rivert 这个附加模块里面会出现这个，导出这个，嗯， nevswox 那个 nw 系文件的一个菜单 啊，但是我这个不知道什么情况啊。没没，没出现，没出现啊，因为可能是因为我瑞瑞特装的是二零一八，然后 nice box 是用的是二零一九，对吧？二零一九啊，有可能是这个原因，但是我记得以前的话， 人家说可版本不一定要统一的啊，反正我这边是没有出现，对吧？没有出现，还有一个就是如果你先装的是我，可那么 这个地方也没有这个菜单，对吧？没有这个菜单。呃，没关系啊，没有关系。我们导出这个菜单的话啊，导出这个 nwc 文件啊，我们在这个 niceox 里面就可以直接 啊直接打开这个 lvt 文件啊，你打开那个 sux 没？嗯，那个 sux， 然后把这个文件类型选成 rvt 啊， rvt 啊，在这里啊，选择这个 lvt， 然后，然后打开这个 lvt 文件， 然后在这个头目录下面就可以生成一个 nw 新文件啊。 nw 新文件，这个跟你用这个 nitro 是这个。呃，附加模块里面菜单导出来是一样的啊，是一样的。 还有一个地方就是如果你有很多个这个 rat 文件需要导出 nairshot 文件啊，你可以用这个 p 初里啊， p 初里面 啊，就这个。等一下打开看一下啊，等一下打开看一下。嗯，这个稍等一下下啊，稍等一下下。这个文件不是很大的啊不是很大， 那个奥特迪斯科里面那个插件库里面啊，好像是有这个。呃，免费的那种 nwt 导出的一个插件的，但是我装了一个啊，装了两个 都都没有成功啊都没有成功，一方面是里面是全是英文版的啊，另一方面我我怀疑是版本不对啊。版本不对，所以装好了都没成功啊，后面又卸载掉了。卸载掉了啊，我觉得还是就直接直接这个，嗯， 受死打开啊，这样还是比较这个足够用了，对吧？足够用了，好，我们这个 导出来之后就是这样子的啊，导出来就是这样子的，然后我们呢在这个，呃，这个文件文件夹里面就生成了一个 nwc 的这么一个换，换成文件，对吧？换成文件，如果你有很多个这个，嗯嗯， rvt 啊，需要导致 nwc， 你用这个啊，你用这个， 这个是一个 p 处理的命令啊，你把这些，把这些需要导出的这个 fd 文件全部添加进来，然后这边你可以选择作为一个文件或者作为多个文件，然后给他一个目录，对吧？给他一个 啊目录，然后直接导出就可以了，然后这边你你还可以选版本，对吧？还可以选版本，最低兼容的二零一五啊，这个就比人的好， 是吧？啊？瑞瑞特向下不兼容的啊，我记得这个 nisox nwd 文件可以向下兼容，呃，向下兼容三个版本，我记得是，对吧？二零一九，二零一八，二零一七，对吧？ nwc 可以兼容三个五个版本，对吧？五个版本，这个要比那个瑞瑞特要好很多，对吧？好很多， 好，如果你有任何的这个空调设计的啊，以及进安装的，还有病的机电生化考验任何的问题啊。你可以 加我的微信啊，我们可以一起交流啊，一起交流。
