eplan 电位连接点怎么隐藏
大家好，欢迎来到 eplain 小课堂，我是木子，本期视频继续向大家介绍一下 eplan 中的定位连接点。 上一期视频呢，向大家介绍了连接定义点啊，就是在我们在使用 epad 的时候呢，一定要分清三个点，分别是定位连接点，连接定义点以及定位定义点，这三个点一定要分清楚啊， 这里我们先简单的向大家介绍一下，像定位连接点呢，是用于定义定位的啊， 可以作为设定定位型，比如说 l 啊，比如说 a 是 l， b 是 n 啊，然后 c 是 p， e 啊等等，或者说我 a 是 l 一， b 是 l 二， c 是 l 三，我这边是三相电也可以啊，通，这个叫什么呢？这个叫电位 连接点，比如说我是从我外部的电路还是电柜的外面啊，还是从某个配电视拉出来的三根线，那在这里面呢，都可以进行定义啊，这个定义，这叫定位连接点， 那看起来呢，跟这个端子很像，但是他不是真实的设备啊，如果说需要对我们这个定位进行设置，颜色也是可以进行设置的啊， 像常用的一些定位，像有三百八十伏，二百二十伏，还有二十四伏的不同定位时呢啊，我们就要通过这个定位连接点分清楚，分清楚啊，那如何保证我们能 分清哎，每一根线是怎么过来的？那这时候我们就要用到定位定一点， 定位定一点，比如说我们这张图从 a 这边留了一根点，留留过来，留到我们这个啊，这个位置，对吧？那这个时候你看我们这边定义的就是 a， 那这时候我们的定义点就是 a 如意思，什么意思呢？就是比如说 a， 我们用的是 l 啊，是 l， 那这时候呢？我们这边这个 a 呢？也变成 l， 那我们就知道当时此时留到 a 点这个定位，他是什么点位的啊？他是 l， 对吧？啊？他不是零线 啊，他也不是二十四伏，也不是零伏，他是 l 火线，对吧？那包括如果说我们这边是 l 一、 l 二、 l 三，那这时候留到我们这个地方的 abc 就是 l 一 l 二 啊， l 三这三根线，那这样我们通过这样定义的话呢，我们在接线的时候就可以保证，哎，比如说我线接到这个地方了啊，有了这个定位定义点啊，我可以通过这个地方判断，哎，我的线是从这个地方哎 引到这个地方的来判断，你有没有接错啊？这个是定位定义点，方便我们去查看电路的啊，就是方便我们快速查看系统中的这个定位连接点啊，定位连接点， 然后我们在使用 epad 的时候插入，怎么插入呢？在菜单里面找到插入，找到定位连接点，就可以把它插入到我们先用的地方啊，这个是定位连接点以及定位定一点啊。 那上一期视频呢，其实已经向大家介绍了这个连接定义点，这个连接定义点呢？啊，有点像我们之前讲的限号，就是我们需要 在每一根线上面添加一些线号，因为我们在接线的时候都是需要一些号码管啊，来分清我们每一根线是什么作用啊？每根线的线号都是不同的啊，我们可以通过图纸快速的找到每根线在什么位置啊，也是通过线号以及去查找生活中的出现的一些错误啊。 啊，那下面这张图呢，我们也简单的向大家介绍了一下这个定位定义点啊，定位定义点，定位定义点与这个定位连接点的功能呢，是其实是相同的啊，也不是说代表真实的设备，但是定位连接点的话呢， 他的不同就是因为他的外观看起来跟电影里面一样，但是他不是端子啊，他不是端子，他的外观呢，有点像连接定一点啊，都是一条斜杠啊， 但是像我们的定位连接点，它是一个端子啊，这是个很大的区别，这个呢，我们可以理解为啊，就是用来做信号的，而这个呢是用来定义，比如说，哎，我们连接点这边你是 l 还是 n 啊？还是 l 一还是 l 二啊？是二十四伏还是零伏， 在我们这边进行一个定位定义，定位定义啊，我们也可以下看一下下面这张图啊， 包括我们上面也给大家列出来了，我们在使用定位定义点的时候呢，我们是在菜单里面找到插入啊，然后再找到定位定义点，就可以把它插入到我们相用的位置就可以了。 好，这个就是本期对易普拉软件的一个定位连接点和连接定义点以及定位定义点的一个介绍，这个是我们在易普拉会读当中容易 混淆到三个点啊。好，本期对于伊普拉的这个 定位连接点，连接定义点以及定位定义点的介绍就到这里啊，希望对大家一盘的画图有所帮助啊。本期视频就到这里，谢谢大家，再见。
粉丝4.1万获赞15.7万
相关视频

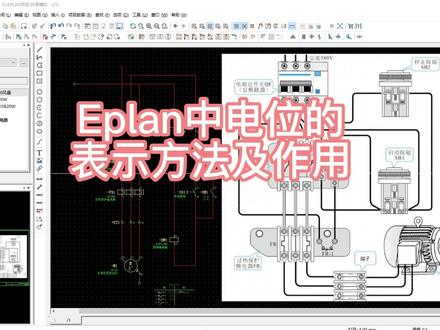

03:15查看AI文稿AI文稿大家好，有位朋友留言说，在设计中符号之间的导线都是自动生成的，但是电路中电源的源头不知道如何表示，不同颜色的三厢交流电又如何表示？我们今天就通过电动机起跑停电路来聊聊这个问题。我们常听说二一 幺二六三表示三厢交流电源。我们用不同的字母符号来表示不同的电位类型，目的主要是为了在图纸中分析不同的电位。在软件中，我们用电位连接点来定义电位， 可以为其设定电位类型，是象线、零线还是地线。电位连接点的外形看起来像端子，但它不是真实的设备。电位连接点通常可以代表某一路电源的源头， 系统所有的电源都是从这一点开始。如何插入电位连接点呢？在连接工具栏中里有个电位连接点按钮，我们点击这个按钮，此时光标变成交叉形状，并附加一个电位连接点符号。在光标处于放置电位连接点 点的状态时，按 tap 键旋转电位连接点连接符号可变换电位连接点连接模式。将光标移动到需要插入电位连接点的原件水平位置上，电位连接点与原键间显示自动连接。单机插入电位连接点，弹出电位连接点属性，设置对话框。 在该对话框中，可以对电位连接点的属性进行设置。在显示设备标识附中输入电位连接点的编号 l 一、电位连接点名称可以是信号的名称， 也可以自己定义。点击确定按钮，关闭对话框，此时光标仍处于插入电位连接点的状态，重复上述操作，可以继续插入其他的电位连接点，电位连接点插入完毕， 但右键取消操作命令即可退出该操作，大家下去试试吧！看到这里有朋友要问了，如何才能看到电位的传递情况呢？这就要用到试图工具栏的电位跟踪了。单击电位跟踪按钮，此时光标变成交叉形状，并附加一个电位跟踪符， 将光标移动到需要查看电位的导线的水平或垂直位置上。单机导线上某处与该点等电位连接均呈现高亮状态。从这呈现的高亮状态可以总结出，电位是从原设备出发，通过传输设备终止于耗电设备的整个回路。 传输设备两端定位相同，常见的传输设备有端子、断路器、接触器、继电器、开关按钮等。常见的耗电设备有指示灯、继电器、线圈、 电机等等。电位连接均呈现高量状态，可以让我们很方便的发现电路连接中存在的问题。单机下面这条导线上某处交流电的第三箱导线与第二箱导线等电位都呈现高量状态，这肯定是不对的，问题出在第三箱导线与第二箱导线的电位连接点位定义， 系统默认相同编号的连接点为同一个连接点。双击电位连接点，弹出电位连接点属性，设置对话框，再显示设备标识符，定义一下电位连接点 六二，另一个定义为六三，我们再看一下，这就正确了。说明一下， 图中高亮显示的小段黄色线是因为等电位的显示问题，不影响电路原理的正确性。按右键取消操作命令，退出该操作。使用电位连接点导航器，可以快速编辑电位连接，选择菜单栏中的项目数据，连接电位导航器命令，打开电位导航器， 显示原件下的电位及其连接信息。看这里我们给这个地线电位连接点定义一下。在选中的地线导线上单击鼠标右键，选择属性命令， 弹出属性电位连接点对话框，在电位名称中输入电位定义点的电位名称， pe 单机确定，这就快速编辑了电位连接点，大家学会了吗？欢迎朋友们到评论区留言交流。
54电气小明

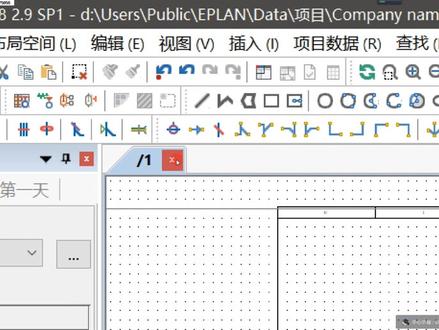

04:09查看AI文稿AI文稿再说个啥呀？再说一个电源吧再说个电源吧，叫电位连接点。 又来新名词了，是吧？电位连接点，嗯电位连接点。嗯。这个电位连接点是啥东西呢？ 首先给他说下他的符号啊符号在这啊这个这个符号我这个位置可能和你的位置不一样，是吧？一个蓝盖然后一个紫色的这么个图这么个图形啊这么个图形。 一开始的时候啊，如果说，呃工具栏里边这些东西呢？你找不到啊，一时间找不到。没关系啊，你可以在哪找呢？所有的符号我们都是要插入到这个 图纸里边来的是吧？哎所以说我们要用这个去找插入啊去点击插入啊点击个插入插入。嗯。这里边在哪呢？还有一个这啊在这这是吧电位连接点啊一个电位连接点 电位连接点他是干什么用的呢？他就相当于一个电源的一个接入端啊他就相当于一个电源的接入端。 就是，呃比如说我们这个柜子是吧？做好之后给人发到甲方去了，甲方呢？他他那个当，呃现场肯定有电源吧。 哎他那个电源要插在我们这个插在我们这个柜子里边插在我们的柜子上。我们的柜子是不是才能通电啊？就是我们这个电源一点其实就是一个啊电源的输入端了啊，就是 这个最最开始的最开始的地方啊最开始的地方打开啊，点一下。很小是吧？你很小啊，我得放好大才能看到啊。看到，你看是不是很小啊？看他长这个模样是吧长这个模样啊，这个模样 他默认呢是这么一个朝上的方向是吧？哎嗯，这个方向呢也可以改变位连接点的方向也可以改啊，怎么改呢？嗯，也给大家提供两种方式啊，第一种方式 第一种方式，哎，先不要点击鼠标左键啊，你点左键之后这个这个符号就已经就会放到这个图纸里面啊，先不要着急点。呃，有了之后是吧，我想换方向啊，怎么换呢？键盘 盘的 table 啊，键盘的 table 键。哪个是 table 键？我这个键盘反正是从从左上啊，从这个 esc 啊，从左上角开始往下数啊。第三个啊，我这个第三个，不知道你们几个。嗯， 按这个配合键啊， tab 啊， tab 这个键，我每按一次呢，他这个符号就会旋转九十度啊每按一次他这个符号就会旋转九十度， 这是这个推不见啊，是调整方向的，注意一下啊，这个推不见，这是一种方式， ok 吧？ o 不 ok， ok 是吧。然后第二种方式啊，第二种方式，呃， 键盘的 ctrl ctrl 认识是吧？哎，左下角那个那个那个键啊，就用的比较多的啊。 ctrl 按着键盘的 ctrl， 按着键盘的 ctrl 键啊，然后呢？挪动你的鼠标啊，挪动你的鼠标转你的鼠标， 哎，他也可以转，是吧？跟一个可可那个这个 ctrl。 哦 ctrl 按着键盘的 ctrl 啊 ccctr l ctrl ctrl 转你的鼠标啊，跟一个 直升飞机一样是吧？哎，这样呢，也可以调整他的方向啊，这两种方式看你的需要啊。
32赛航职业培训学校

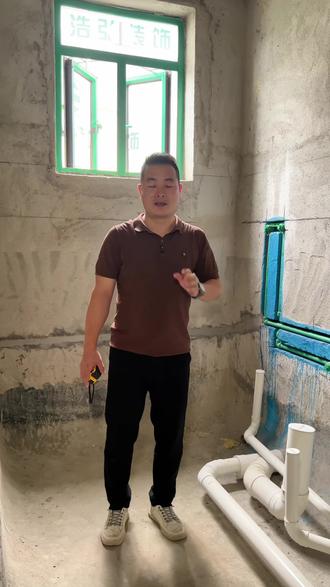

00:36查看AI文稿AI文稿现哥跟大家分享一下啊，卫生间的冲凉花洒的等垫位如何装才更安全？镜头看过来啊，这个位置呢，是属于我们一个冲凉的花洒位啊，哎，这个因为顾名思义，卫生间经常会有水气、潮气，而且这些水呢都是金属的哎。 这里做了一个等电费的线，从这边连过来，看到没有，看这个端口哈，连接好了以后，他会合理的有效的平衡的。室内的这个电费差，哪怕你突然通出现了电闪雷鸣，漏电的时候，这里冲凉也是最安全的。

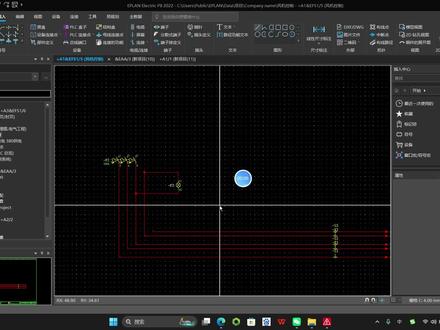

06:15查看AI文稿AI文稿今天我们讲一下这个 e p、 l i、 n 制图定位定一点，首先讲一下这个电位，那电位的知识啊，首先是指电压变化，当该电压发生变化的时候啊，那么我们这个线路呢， 颜色就会发生一些变化，尤其在用在我们这个 e p、 l， a、 n 制图里面，我们主要用于线路的短路检测，那么我们来操作看一下，在这个图里面我们做一个示意啊，我们插入这个电位连接点， 我们按一下这个 tab 键，让这个 箭头符合我们的要求，我们定义了四个啊，再加一个 b 型， 我们确定一下，第一个呢，我们是给它一个定位点，名称是 l e 各连接图形呢，我们选择这个黄色， 我们确认一下。第二个亮点呢，我们取名为 r 连接的图形，选择绿色 选择确认。第三个我们选择定义点为 l 三， 我们的颜色是红色的，默认不改这个第四个点呢，我们定义为 a 内 a 零线，它的颜色我们使用 这个 浅绿色的，我们确认一下。最后一个呢，我们取名为 g d 型记忆型 连接的图形，我们选择 这个深蓝色的确认限行呢，我们选择这个阶段点， 那这个我当我们 dnc 定义完之后，我们来给它插入一个文本， 这个文本呢就是我们是三项三百八十伏的三百八十伏 v i c 是 三线线，五 三项无限制， 我们点击应用确定，我们给标注一下，那么电源进线经过这个继电器，然后我们分出去啊，进端子 这边呢有一个指示灯，那么我这个图纸呢，就是一个尖的一个视意图，在我们定好这个垫位之后，如果我们这个这个线的没有变颜色啊，我们就选择连接，选择更新一下 i， 可以 看到现在变颜色了，这个安眼线呢，它没有变，我们来看一下为什么没有变， 我们点击它的属性 位置啊， 颜色连接图形，哎，这是对的呀，看一下为什么没变啊？ 哦，这是因为这两个定位点定义的颜色重复了，重复了， 我们来看一下把这个，因为这个图呢是是我以前画的图啊，我把它这个关闭掉，因为这两个图是一样的，给我演示用的嘛，所以说这个这两个定位点冲突了，我们把它那个删掉， 然后我们再选择更新一下 啊，现在就可以了， 因为刚才那个电路，这个电路的颜色啊，跟这个正好呢是冲突，因为电路的名称都是一样的。好，然后我们来看一下这个，这个图啊，假如说我们这个电路发生个 挡住的时候，那么会发生什么情况啊？ 我们做一个， 做一个短路啊，我们再来更新一下， 可以看到这两个颜色变成一样的颜色了，都是红色，说明呢我们线路啊有短路的部分 低喷，这个点功能呢，是非常好，在画路画图过程中可以我就做我们这个啊，图纸上的错误，那么这个垫位啊，就是起到这个作用，当我们把这个删除，它又恢复正常了 啊，这就是 dmv 的 作用。好，课后大家再理解一下。

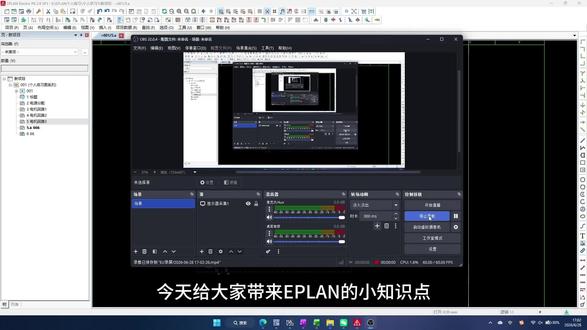

01:02查看AI文稿AI文稿今天给大家带来 applan 的 小知识点，经新建了一个工程了，这里放置了一个 p、 l、 c， 然后上面会有一些连接端子，我现在拖出来一个中断点， 这里大家应该能看到中断点无法跟 p、 l、 c 端子连接，这几个都不行，并且我上方炸格也是选的最细，还是连接不上。 如果大家被这种问题所困惑到，接下来给大家分享一个解决方法，需要用到对齐到炸格功能，先将这个 plc 框选上，再点击上方的对齐到炸格，现在我们再拖过来一个中断点，你就会发现可以连接上了。 好了，这就是小陈今天要分享的知识点，谢谢大家。
17小陈同学_
00:55查看AI文稿AI文稿已破烂当中的电位连接点，我们可以在里面设置当前导线的对应的颜色，但有些情况下我们设置了颜色之后呢，他的连接导线颜色并没有进一步的变化，那么这个是什么样子的一个问题呢？我们看一下解决的步骤。 首先我们这里 l 一、 l 二、 l 三这三根火线，他当前的连接导线的颜色呢都是红色的，但是我们打开他的属性之后， 可以看到他的连接图形当中线的颜色我们已经把它定义为黄色了，而这个 l 二的按照规定我们把它改成了绿色，那么这个为什么他不显示呢？我们还差一步就是点击项目数据，这里有一个连接点一下更新。 好，那么这个时候可以看到这个颜色呢已经作用到我们的导线上面去了。

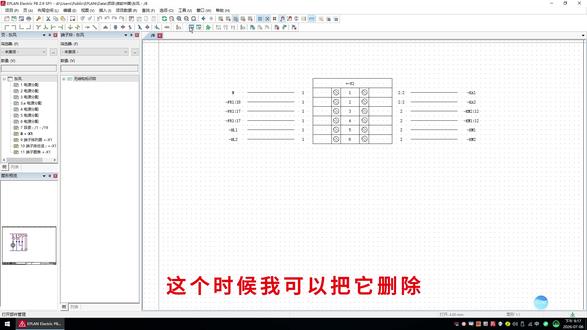

02:24查看AI文稿AI文稿先看一个东西，我把它拖到下边来，在工具栏里面拖到，这个时候大家可以明显看到这是一个自定义的工具栏， 为什么要制定一个工具栏？因为有些工具是不需要的，也不是说不需要，就是实在不常用，它又占好多的工具栏的空间，我们就把它制定一个拖进来，省空间， 因为每每增加一个工具栏，他会占用一个空间，会把咱们这个编辑区 比小，你看这个，这个是什么？这个是更新链接，他在项目编辑里边是有的，项目编辑就出来了，这个地方是不是有个更新链接？他们两个一样的，我就是为了只用这一个工具， 我就新建一个把他拖进来，其他的我就不建，这个时候我可以把他删除，双击来点击删除，他就删除了。下面演示怎么自己创建一个工具栏，在工具栏的空白处，鼠标右键打开对话框，找到下面的调整， 在工具栏这一项里面右边有个新建，咱们新建一个东风三号， 确定这样东风三号就出来了，最后我们把它拖到咱们的工具栏里，这个时候咱们工具栏里面还是空白的，我们在命令这里边 找到需要的工具，把它拖进去，随便随便找一个吧，我就随便找一个项目新建， 这个时候你点你选中的时候，鼠标左键按住不要松，把它拖动，直接拖，拖动到工具栏里面就可以了，这样一个新的工具栏以及内容已经填充上去了，接下来就找你需要的，我再随意拖一个拖进来。没进去啊？ 好，出来了，这是两个了，对吧？这是咱们新建工具栏，今天就分享这么多。
24无情客

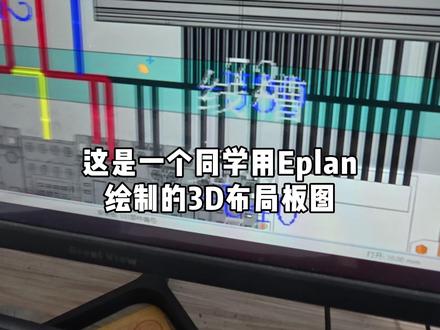

01:06查看AI文稿AI文稿这是一个同学用 app 编辑的三 d 布局版图，其中发现有几根线径线号没有标注，这我记得之前讲过的，可能当时画图的时候有些忘记了。我们现在先来看一下这连接线径连接的是哪几个点，是 k 二和 p l c 上的 y 十四、 k 三 k 四这些。 那我们现在找到 p l c 上的输出点，可以看到这边是在当时画图的时候忘记了它的零点定义，现在我们在插入中把零点定义给插入进去。 好，我们可以看到这边我们的颜色的话显得是黑色，然后洁面积是选择是零点五，然后这边在颜色这里我们还要设置成黑色。好，确定好这边就连接上了，然后剩下的几个和这是一样的，我们选择粘贴复制就可以了。 好，现在我们再重新试试一下布线，看还有没有问题 哦，我们看到所有的陷阱都已经很好的布上了。
