支模架搭设规范及标准

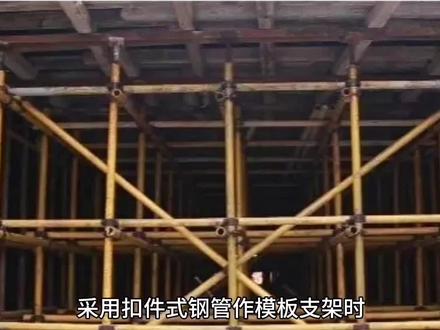

采用叩见式钢管做模板支架时，支架搭设应符合下列要求，一、模板支架搭设所采用的钢管叩见规格应符合设计要求， 立竿纵距、立竿横距、支架布局以及构造要求应符合专项施工方案的要求。二、立竿纵距，立竿横距不应大于一点五米。 支架布局不宜大于二点零米。立竿纵向和横向。一、设置扫的杆，纵向扫的杆距，立竿底部不宜大于二百毫米。 横向扫的杆已设置在纵向扫的杆的下方，立杆底部已设置底座或电板。三、立杆接长，除顶层布局可采用搭接外，其余各层布局接头应采用对接扣件连接两个相 立杆的接头不应设置在同一部距内。四、立杆部距的上下两端应设置双向水平杆，水平杆与立杆的交错点应采用叩见连接，双向水平杆与立杆的连接，叩见之间的距离不应大于一百五十毫米。五、 支架周边应连续设置竖向剪刀撑，支架长度或宽度大于六米时，应设置中部纵向或横向的竖向剪刀撑，剪刀撑的间距和单幅剪刀撑的宽度均不宜大于八米。剪刀撑与水平杆的夹角移为四十五度到六十度， 支架高度大于三倍。布局时，支架顶部已设置一道水平剪刀撑，剪刀撑应延伸至周边。六、立竿、水平杆、剪刀撑的搭接长度 不应小于零点八米，且不应少于两个扣件连接。扣件盖板边缘质感端不应小于一百毫米，其扣件螺旋的拧紧力举不应小于四十 nm， 且不应大于六十五牛米。七、支架立竿搭射的垂直偏差不宜大于二百分之一。

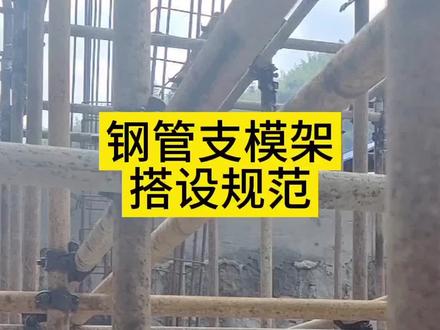

钢管支膜架搭设规范，不得使用严重锈蚀、弯曲、压扁及裂纹的钢管。支架的支撑为地面时，场地应平整，排水应畅通。 立杆底部应设电木，地面不应发生沉线。在立杆底距地面二百毫米高处沿纵横向设置一道水平拉杆，可调顶托伸出长度不得大于三百毫米。所有垂直支架柱应保证其垂直使用封顶杆可调至底部的立杆顶端应沿纵横向设置一道水平拉杆。

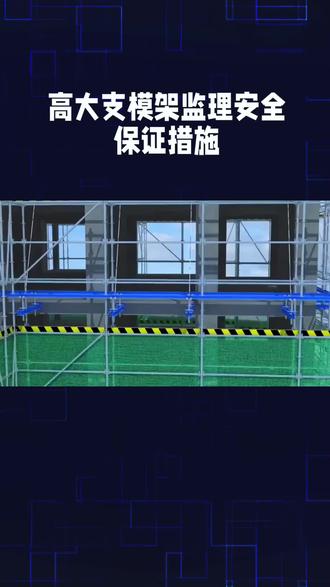

高大支模架监理安全保证措施一、高大支模架监理需围绕事前预控、事中监控、事后验收全流程落实。安全管控核心措施如下，一、事前预控一、 审核专项方案严格审查施工单位编制的专项施工方案，重点核察核载，计算支架搭设参数、节点构造、拆除顺序，确保符合规范及设计要求。超过一定规模的需核察是否经专家认证通过，认证意见是否落实。二、 资质与交底审查核实施工单位资质、特种作业人员持证上岗情况，检查技术交底记录，确保交底到作业层。操作人员明确搭设要求及安全风险。三、材料进场验收对钢管、扣件、脚手板等购配件进行进场检验， 查质量证明文件、外观检查无锈蚀、变形、裂纹，扣件拧紧立举符合要求，不合格材料严禁使用。二、适中监控一、 搭设过程巡查，全程跟踪架体搭设，重点检查立杆间距、部距垂直度、横杆连接、扫地杆设置、剪刀撑布置是否符合方案。节点连接牢固，钢管对接扣件拧紧到位，严禁漏射错射。二、 客载控制监督严禁搭设过程中违规存放材料，控制施工客载不超过设计值，禁止在架体上集中堆放重物，施工机械放置位置须经核算。 三、林边与防护检查，督促施工单位设置架体。林边防护安全网、兜底作业层、脚手板满铺固定牢固，无探头板，通道设置符合要求。 四、监测与应急管控核实沉降为宜监测方案落实情况架体搭设及混凝土浇注过程中，督促施工单位按频率监测，数据异常时，立即停工整改，检查应急救援遇案应急物资是否到位。

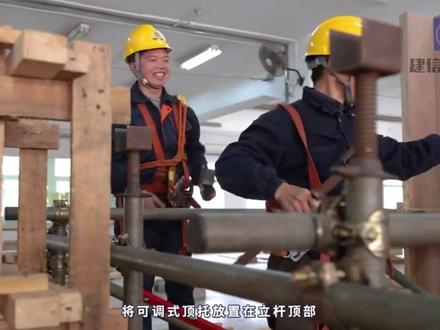

八、凉模版支架及防护栏搭设 在安装梁模板之前，需要搭设模板支架，通过支架系统支撑梁的底膜，同时为工人安装梁模板提供工作平台。 由于梁模板安装属于高处作业，还需要搭设防护栏，保证工人的施工操作安全。 两模板支架及防护栏搭设所用的工具具有，钢管扣件、活动扳手、水平尺、可调式底座顶托。 先根据支架立杆弹线位置放置支架垫板，将支架可调式底座固定在垫板上，驻托锯模板底五十毫米。 将指甲立杆套入可调式底座上。将连接扣件扣在立杆上， 将纵向扫地杆通过扣件紧固在立杆上，紧固时即使用水平尺较正，扫地杆的水平度根据规范要求，扫地杆距模板底不大于两百毫米，本项目取一百毫米。 将横向扫地杆扣件紧挨纵向扫地杆扣件放置，同样将横向扫地杆通过扣件紧固在立杆并拧紧。 继续搭设上一道纵横向杆，其中相邻两道纵横杆间距为九百毫米，及时校正竖杆水平感的垂直度和水平度，校正完毕后，将所有扣件拧紧。 纵横向安装剪刀称夹角，译为四十五度到六十度。 将可调式顶托放置在立杆顶部，将七十五毫米乘一百毫米主龙骨放置在顶托上， 这样五十毫米乘一百毫米次龙骨放置在主龙骨上，次龙骨间距为两百毫米。调节顶托高度，并及时用水平 指较正，保证次龙骨在同一水平面上，并同梁模板底的设计标高一致。将胶和板放置在次龙骨上，形成梁模板安装工作平台 安装竖向防护感，通过扣件和模板支架、扫地杆连接，将防护挡板用铁丝绑至防护地杆上， 调节次龙骨间距，并将次龙骨和胶合板钉牢，安装防护横杆和纵杆，最终形成安全防护栏。 点赞、收藏加关注，每天学习专业建筑模板工知识！更多视频可以查看我的主页哟！

然后咱们今天搭一个这个步梯的一个操作架，按照规范的就是先放咱们这个底座底座，然后上面是机座叫三五零的，他也叫调节杆，还叫骑士梨杆。就是第一个先先放这个， 咱们放完卡条底座之后放这个调节杆三五零的，然后放这个目的就是第一就是这个调节高度，防止这个 呃扫地杆超规范。第二就是咱们保证上坡力开，是那个点对点楼心受力，先先把这个扫地杆连起来，然后一会去抄这个水平，这个根据规范要求， 这扫地杆离地不超过五十五公分。搭好第一层扫扫地杆呢，然后咱们就把这个这个直线就是方正度给他调正 咱们这个三五零的，这个等于三十五公分，这下边是十，上面是二十五，因为咱们这个整个的四八立杆他就是二五组合，这二十五跟那个二十五正好是一个五十的步距。咱们这个架子呢就是搭一层，然后水平杆这个削板给它锁一层， 这第一层扫地杆搭完以后，把这个削板用锤子给它敲上， 然后下一步呢，敲完水平杆以后，第一层扫地杆以后就插这个立杆，立杆这是咱们的一个两米五的型号， 现在咱们放置的是首层立杆，咱们这是用的两米五的立杆，咱们放这三五的立杆看，大家看一下这个， 这就保证点对点上下是轴心受力。现在有的许多工地他是不放这个三三五的立杆，这个立杆直接戳到这螺母上，考量这个焊缝抗碱，因为这焊缝焊不好的话，这个受力就不如放这个三五立杆，好在一个三五立杆，这个保证咱们这个扫地杆不会超规范。 插完立杆以后就是连接咱们这个第二层的一个水平杆，这要搭两米的， 咱们这个步梯就是第一层起步，第二层这个门头这个里边要放置到两米的位置。现在咱们是就是搭设一个，先把框架搭起来，然后一会再往上移移位这个横杆。 下一步呢先先铺设咱踏板，这是咱们一个起步的一个踏板， 咱们这是一个上人的一个步梯，所以说这个横杆呢，他在这个一米五的位置就有点碍事，就要给他往上移一个步距，放到两米的一个位置，就是保证咱们在上下楼梯的时候不磕头， 下一步呢挂咱们这个步梯的一个梯柱，咱们这是一个分体的步梯，优点就是一个拆卸方便。这步梯的斜梁呢，它分一个一个左，一个右。 现在这个步梯是第一步搭完了，咱们现在是这个作为内架上下人的人的通道。 咱们这个步梯现在这个是九百宽高是一米五的步距，咱们还可以提供这种一米二宽的。咱们这步梯搭完的这个正常是一米八乘以三米六的尺寸，要是一米二的这个踏踏步， 咱们搭完就是两米四乘以四米二，四米二的这种宽度的步梯。要是外架的话，咱们就考虑两米的步距， 因为方便是上下人到那个操作层。现在咱们这个按内架考虑，就是搭的是一米五的步距，现在咱们搭设的是楼梯的这个扶手，咱们就用一米八的斜杆作为这楼梯的扶手，它又可以当扶手，又可以起到这个架体的稳稳定性的一个作用。 搭好扶手扶手以后，也是把这个销板给它敲紧。我带的呢是一个双钩的一个安全带，就是咱们在搭设的过程中保证咱们一个呃，百分百的一个安全，然后挂第二层的这个一个走道板， 挂好这个第二层的这个转体的一个走道板以后，把这个咱们护栏先搭上，每五十公分设置一道， 这搭一个横杆就是保证咱一个操作的时候就是一个防护，然后一会他还有一个楼梯扶手，再再给它拆掉。

高大支模到底是算到两底模板支架搭设高度，还是算到板底的支架搭设高度？首先肯定是算到板底的支架搭设高度，那么这个八米到底是层高还是净高？根据 j d d 二三幺 d 二点一点二二条，支撑架的搭设高度为自可调底座的底部至可调顶托上端的总高度。 所以规范中的搭设高度要用层高扣掉板厚，但是在实地施工中会直接以层高为分界线，我在百工安全技术手册中也是这么写的。 首先是因为安全计算软件中的支架高度是按照层高计算，其次很多地方的主管部门会习惯性的按照层高进行验收。另外作为总监不用去和施工抬杠。是否扣除板厚，首先要去看招标文件和设计总说明中的微大清单是否有规划。 高大模板的费用比普通模板支撑费用可以多出很多，不能替施工单位省钱。如果说现场层高只有七点八五米，出于安全的考虑，也应该提出施工单位要去做专家论重。 最后需要格外注意，多数情况不是因为高度而去做专家认证，更多的是因为核载超限导致这些攻击。安全技术干货都给它重在这本白宫安全技术手册里面。

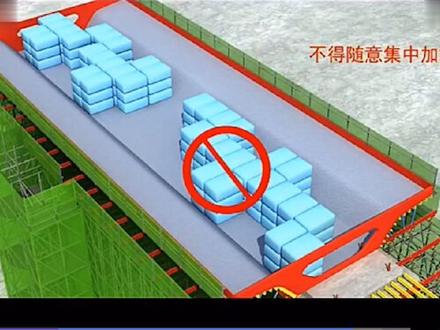

六零体系盘扣式脚手架桥梁支撑系统施工步骤参考第一部分六零体系盘扣架搭设 一、按照专项施工方案图纸放出基准线。二、根据图纸按照基准线定位摆放可调底座。三、放置盘扣基座。 四、安装横纵向扫地杆，并调节扫地杆至图纸同意水平标高。五、 竹根安装基础沥干。六、安装第一步横纵向水平衡杆。 七、安装第一步，竖向斜拉杆。 八、敲井插销竹根，竖立第二根沥干。 九、陆续安装下一排立杆、横杆、斜杆，并安装楼梯踏板及扶手。十、架体搭设到一定高度，铺设一层 水平安全都往架体高度大于八米时，沿高度每隔四到六个标准布局，设置水平剪刀撑。 十一、安装顶层套管及连接横杆。十二、安装可调丝杆顶托，并调节至统一水平高度。 十三、安装分配量。 十四、利挂密幕式安全网。 十五、铺底膜。 十六、安装一元模板备愣 十七、户外膜，并清理剩余材料。 第二部分堆在释压， 按一点一至一点二倍再合适。压 是压块分布，必须按量体实际形状布置， 不得随意集中加载，且加载过程需分级间断进行，不得一次性加载或卸载， 绑扎钢筋，浇筑混凝土。 第三部分， 拆除模架。一、调低可调丝杆顶托。二、拆除模板及主测量。 三、取出丝杆顶托。四、拆除顶托即横杆。 五、拆除顶层竖向斜杆。六、拆除顶层水平剪刀撑。 七、拆除顶层水平抱住。八、拆除顶层水平衡杆。
