32650锂电池4串12v组装教程

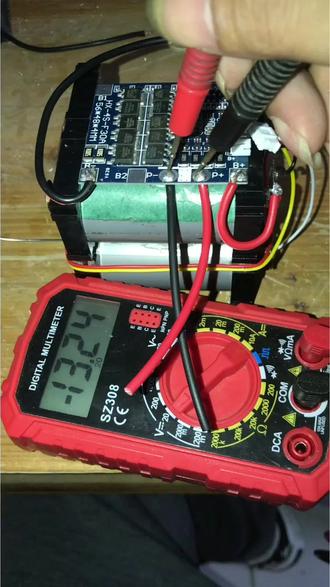

就这样临时包一下，这是耐高温的胶纸，临时这样包一下，看一下正不正常。这个是装过的灯管， nice， 还是挺亮的。 组装好之后测试一下正极、负极还有没有十二十二伏的输出。嗯，十三点二四，电压是正常的，充满电应该是十四点六吧， 这个是没有多少电了。嗯，给它焊接上均衡板和保护板就 ok 了。它标识一下， 这边是正极，这边是正极，这边是正，这边是负，一定要打标签确认几下， 你看要是拿反了，这里会有个杠的。这边就是负极，这边就是正极。 再次确认一下， ok， 没问题了，先要连接这个保护板，首先确认一下 b 一， b 一 般都是正极， b 五都是负极啊，我标的 b 三，再从 b 二看， b 二这里 b 四 b 五标注好了，方便焊线，要不然很容易就搞错了。 均衡板已经焊上去了，看这线已经连接了 b 二、 b 四，现在主主正主副还没接，基本上都是有十二伏左右的电压了。 十二伏左右，十三伏正常了，这个正极，这个负极和这个正极是还没接的，只接了均衡的电压，接了基本上这个主板就是会有电的。 嗯，已经完全焊接好了，使用高温胶纸给他缠绕一下，测试一下，看有没有问题，没有问题就给他封装好。

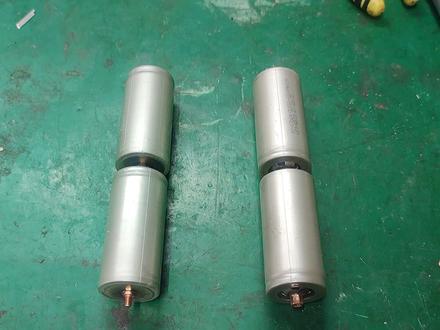

大家好，今天我们来制作一个十二伏的锂电池，使用的电芯是四节磷酸铁铝，这个电芯是我上次做电动车电池剩下来的，放这也有七八个月了。这一节电芯的容量是四安时。这个电芯是沃特玛的拆机电芯，已经分融配组了。 固定电池用的是三二六零专用支架，还有三二六五零专用的连接片。这电芯我的摆放位置大概是这个样子的，最左边是 b 正电池的总正极，然后按照逆时针方向连接起来。 这里是 b 副保护板，使用的是四川磷酸体里专用的带被动均衡。安装这个保护板一定要选择合适的位置，比如我这个，这里是 b 正，然后刚好跟电池的 b 正很近，这里是 b 负， 接的是这个位置， b 是这里焊接到这里， b 二是从这里焊接到这个位置， b 三是这两个焊接在一起。除了 b 二，其他的焊接点都非常的短，我们在选择保护板的安装位置时，也就尽可能的让他们的连接线短一点。 接下来我们把这个电信安装到支架上，同时把连接片给安装上去。 这个绿色的东西叫青稞子，也叫青壳子，它主要是增加电芯串与串之间的绝缘性。 这个电芯是沃特玛的拆机电芯，他的两头是带螺帽的，所以不用点焊机，直接把它拧上去就好了，上面的铜片是用来预留焊接采机排线的。 现在这个电池连接好了，我们测量一下电池的 b 正还有 b 负，有没有十二伏的电压， 总电压是十二点二伏四串磷酸铁底，他的电压大概就是十二伏，如果你是用三元锂电，那就需要三串。 接着我们来安装保护板，这个电芯的外面就只有一层热缩管绝缘，我们在安装保护板的时候，最好在电芯跟保护板之间增加他的绝缘性。 这个还原板我们拿东西粘到这个电信上面，然后再把这个保护板粘到这个还原板上， 接下来准备焊接采集排线。采集排线需要用到耐高温的硅胶线，不要使用普通的电线，如果电线过窄，他会发烫，要是外面的绝缘皮破损，跟这个电池刚好搭在一起的话，可能会短路甚至起火。 这个采集排线的作用有三个，第一个是给保护板提供电源，第二个是检测整个电池组的电压，避免电芯过充过放，损坏电芯。所以这个锂电池在使用的时候必须要安装保护板，一个是延长电池的使用寿命，第二个是避免发生一些事故。 第三个是我用的这个保护板，他是带被动均衡的，所以这个采集排线也是一条均衡线。被动均衡的保护板相对来说价格比较便宜，但他只能在电池充电的时候起作用。现在这个保护板 已经连接好了，我们测量一下保护板的批证还有批付，这两个点是他的充放电接口啊，他这个是同口保护板，充放电是同一个接口，电压是正常的，说明接线没有问题。 然后是给他的充放电接口焊接上连接线，方便之后使用。我使用的负载大概就只有三十多瓦，电流大概是三安左右， 所以我用的线不需要特别粗。这个电芯的放电倍率，还有这个连接线的粗细以及保护板的电流，他们是根据你使用负载的功率进行选择的，如果你使用负载的功率比较高，那选择这些配件的参数他也需要大一点。 连接线全部焊接上之后，用这种高温胶带先给他的电机包一下，然后进行初步的绝缘， 到这一部电池大致就算做好了，想省事的话直接套上热缩膜就行了，不过我手上还有之前组装锂电池留下来的很多材料，所以打算用这个还原板制作一个外壳。 先用胶带把外壳的雏形给他粘一下，然后把电池安装进去。因为电池里面有保护板，所以他这个表面是不平整的，所以固定的时候在里面打上了七零四硅胶，避免使用的时候晃动。连接线也用胶固定好了，避免拉扯松脱。 把最后块面板给他放上去，然后外面用胶带固定一下，这个外壳就算完成了。 外壳使用的是纤维胶带进行捆绑的，看这个造型是不是很像一块砖头，戴在身上也是一个防身利器。最后给 他套上热缩膜就可以了，这个热缩膜在受热的时候会自动收缩， 现在就完全组装好了，如果想防水，在他两端打上七零四硅胶密封就可以了。这是一个十二伏的灯泡，我们测试一下能不能点亮， 没有问题的，这个十二伏的锂电池就算制作完成了。好了，视频到这里就结束了，我们下一期视频见，拜拜。

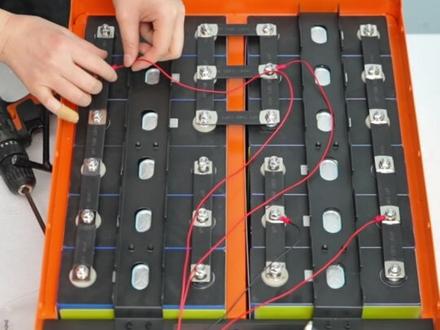

欢迎来到锂电 diy 创能站，现在教大家组装的是十二伏户外电源， ok， 那个连接时候一定要记得把手机这个蓝牙，蓝牙一定记得打开啊， 把蓝牙打开之后，我提前下载好了疾控 app， 那 点进去啊，我们要首先要把这个激活，因为没激活你连接不上，现在一直搜索搜索不了，我们按住这个开关键，尝试器开关键，长按大概五秒，它会显一下 d 的 选项，现在就练了啊，练，现在我们就现在是在已经把这个保护版给激活了，激活之后我们要改参数，现在看是零零零了啊，然后我们再点去搜索蓝牙，现在就有一串数据，这一串数据就是这个保护版 s 已经识别到了，我们从这个数字上面点进去， 点进去之后我们点这个，那么第一次进去的话，他有个配对密码了，配对密码是一二三四，因为我今天连过，就不需要再连了啊。然后点这个参数设置这里，然后授权设置这密码的话是一二三四六，然后验证， 然后我们是铁里电池，就点一键铁里啊，一键铁里，然后确认，然后十二伏是四串吗？然后它这默认是八串，我们要把它修改一下，改为四串， 然后点保存，每次定一项，一定得记得保存哦，你不能全部设定完再保存，那没有用的哦，他有对应的要保存，然后我这个容量号是三幺四的，我就修改成三幺四，你组多大你就修改，修改多大，你一百就修改一百，如果三幺四就修改三幺四，然后点保存，我确认， 然后的话，他这个我们稍微再改一下那个充电电流，持续充电电流他默认是两百，但建议不要那么大，你改个六十这样子喽。对，改六十，只要充电器不超过六十他都是能充，如果超过六十你就改和充电器一样大就好了。然后一样的点保存， 然后已经设定完成了，在 b i s 控制这里，我们点进去把这个充电、放电还有均衡这三个打开可以了，其他的话就不用动啊。然后我们再点回来，参数就已经设定好了，因为我这个是 还要充电，是没有电的，所以说它上电化就显示电压是二点几，现在我们就已经设定好这组电池组，现在就是已经完全组装好的了，然后确认好之后把这个盖帽给盖上， 现在这个话是一个种，这个是总负极，总正极，像平时类似。大家如果说要转市电嘛，因为我们这里面是没有装逆变器的，要转市电的话，那就要加个逆变器，逆变器它有个红色线，一个黑色线嘛，黑色线话就直接接这里， 直接这里，然后红色鲜花就直接接这里，然后从逆变器再出来的话，它是就是我们平时家里面用的家用电两百二十多伏的啊，然后这个是个显示器， 这个显示器呢，它上面可以看到一个百分比，大家应该能看到啊，上面可以看到百分比，然后这里话是看个总电压，然后目前的话这个一个温度也是能看到的。然后还有话到时候这里看到零零零这里吗？这里话到时候你的充电，如果你充电它有电流多大，它也显示出来，你放电，比如说你在放电，它也 放电，电流多大，他这里也能显示出来给你，然后这里是单体的一个，呃，平均电压啊。然后这两个话我就要说一下，这两个其实就是个图标来的，有有个电池是满电状态，有个是半电状态状态，他这个是图标。对，很多很多朋友说我充满，为什么还有一个 有只有一半的一个电压？他不是的，他这个是个图标，给你看了，他只是不动啊，充满放完他都不动啊。然后呢？这个是个安德森，安德森因为我们配件现在保护板他都是铜口的嘛，所以说这安德森他是五十安的，他充电放电他都支持，只要你电流不超过五十安都可以的啊。 然后还有话这个是个 usb， 对， 这个是医院一死闭一个，那个充手机电的，这里有个开关，键按这里它就灭了，按这里它就是裂了，是可以充电的。拿记得点赞关注哦。

欢迎大家来到锂电 diy 创能站，现在教大家组装的是十二伏八百四十安时的电池组， 喜欢的可以点赞收藏关注哦！

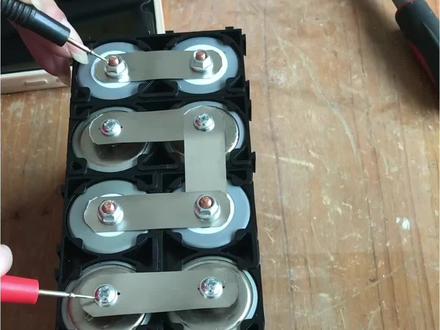

测试一下有没有结果。 嗯，没有问题，等下插上这个均衡板， 测量一下电压 正不正确。一般呢都是这个是这边为正，这边为负，看一下下面有个杠，哎。哦， 这是正，这是负。嗯，十三伏两并四串四串 ok， 上压板用的跟个四炸药一样。这是平衡板，这是放电的电压，可以插二十六安到二十七安左右，换成这根主线就基本上就 ok 了， 包裹一下就行了。 两并四串 十二伏均衡版已经插上去了，其实这个小电源要不要均衡都是无所谓的，要大功率，大功率的还需要这个均衡 小电小功率基本上都不是不用的，我跟个西施炸药一模一样搞定，裹上外包装就行了。

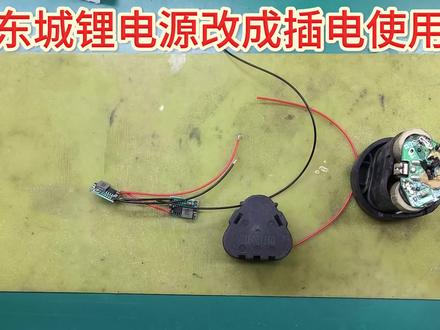

这是一个东城十二伏手电钻的锂电源，原来都是电池款，现在想改成插电使用看一下。这是一个原装的充放电保护板，电芯已经拆除了， 改装套件包括两个十二伏的降压板，一会准备当做他的中间电压检测使用。在改装之前，首先需要将两个降压模块他们的输入端用导线并连连接到一起， 然后找到十二伏的可调电源，给这两个模块供上一个十二伏的电。供电完成之后，需要将这两个降压模块一个调整到四点一伏左右，一个调整到八点二伏左右。看一下第一个显示的是四点一伏左右，已经调整完毕， 第二块显示的应该是八点二伏左右，八点三伏也是可以的，这两个降压模块一个调整到四伏到四点二伏之间，另一个调整到八点二伏到八点四伏之间，都可以使用。多上一下标记之后找来充放电模块， 它上面有两个点，分别标注的是 b 一 和 b 二，这两个是它的中间电压检测点，需要与电动工具进行通讯， 一会需要连接到这两个降压小板上，首先需要在充放电保护板 b 一 和 b 二这两个引角上给他加上一点焊锡，便于一会焊接连接导线，在 b 一 引角上焊接上一根黑色的导线， b 二引角上焊接一根红色的导线。 之后还需要看一下充放电保护板上输出懂正负极的引角，对照一下外壳上标注的正负极，然后在这个两个引角上分别焊接上一小段导线，负极上已经有连接导线了，需要在正极的位置焊接上一个红色的连接导线作为它的供电证， 之后将充放电保护板放置到绝缘的塑料片上，这是它的供电证，之后将充放电保护板放置到相应的穿孔， 然后就需要焊接他的降压小板了，刚才标注了一下，降压小板上一个四点二伏，一个八点四伏，将黑色的线也就是 b 一 中间电压检测点焊接到四伏的这个降压小板输出正 将红色的导线也就是 b 二焊接到八点四伏的小板输出证之后可以看一下用这些空竹筒代替原来的幺八六五零电芯，起到一个支撑的效果，然后找来一个 dc 五点零的延长线插头， 首先在这个锂电源底座上打上一个孔，一会将这个延长线从孔传入到内部电源当中， 后面就需要将降压小板等正负极的连接线与钢弹门穿的导线进行连接了。首先将这个降压小板用绝缘胶带做以下绝缘处理，防止他俩触碰到一起造成一个短路的现象，之后就可以将这几根线路进行连接了。 主电路板上的输出正以及降压小板上的输入正需要与我们刚才的导线红色的这根连接到一起，这里连接的是十二伏的正极。 主电路板上输出负极的连接导线与降压小板负极的这根连接导线连接到我们刚才输入的这根黑色的导线上， 这里连接的是十二伏的负极。连接完成之后，接线的部分基本上就完成了，将导线做一下绝缘的处理 之后，就可以将三个小竹筒放置到外壳当中，然后这些小板以及导线穿入到小竹筒中间空间的部分，就可以装上上侧的外壳。安装完成之后，就可以给这个锂电源通上十二伏的直流电，测试一下输出端电压，十二伏， 测试一下 b 一 中间电压检测点显示的电压，看看有多少，显示四点一伏左右，没有问题。 b 二中间电压检测点显示的电压看一下，八点三伏左右没有问题。 这样就可以将这个锂电源装回手电钻，测试一下它的功能，看看是否正常了。安装上之后点击开始按钮看一下，可以看到手电钻能正常运行，没有问题。 这辆东城十二伏锂电池款就改成了直接插电款，朋友们如果什么建议想法可以多多关注和留言，我们就拜拜喽！

欢迎来到锂电地 i y 创能站，现在给大家组装的是三度电教程，喜欢的可以给我点赞收藏关注哦！ 记得点赞关注哦！

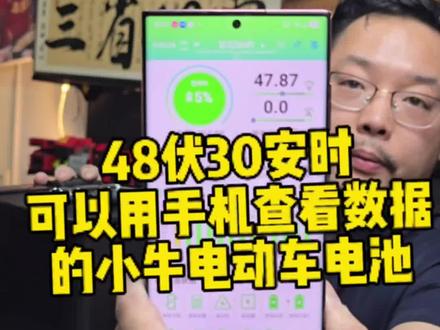

哈喽，各位朋友们大家好，这里是三星锂电，然后今天这期视频呢，我们教大家去制作一款四十八伏三十安时的小牛优家款的电动车电池，总共采用了是十三串六并七十八节电芯。 首先我们可以看到我们把电芯总共排成了一二三四五六七八九十，总共十三串，横着这个叫做串啊，然后我们竖着的这是并连，总共呢是十三串电池，然后六并，所以我们单节电池容量是五安时，然后整个电池容量就是三十安时，然后他算下来就是四十八伏三十安时的电池，这个电池的话，我们扣上上盖， 套上他的这个上支架之后，我们接下来就可以开始进行点焊了，我们点焊采用的涅槃是采用了这样六柄的这样一个涅槃。接下来我们就开始进行焊接。朋友们，首先我们把我们电池组的右边这第一串当做我们整个电池的总负极， 这个位置先留下，然后我们接着焊接背面 这块十串的电池。焊接完之后，我们接下来先焊接这个三串的电池，这两个是要折叠在一起的，先告诉大家 这两块电池我们已经分别分别点焊完成了，然后我们的这个总正极总负极采用纯液带去焊接， 我们的这个现在焊接的是总负极，用纯液带焊接，可以让他有更多的一个过流。这两块电池已经分别就完全点焊完成了。之后呢，由于我们要把电池进行折叠，所以把这两块电池通过这样的方式连接在一起，其实这是一个很明显的串联的连接方式啊， 我们把这两个电池串联在一起之后，接下来要进行一个折叠，那如果我们正常直接这样折叠过去的话，它一定会发生短路的现象，那我们先把这个层面上铺上一层我们的环氧板，平铺好这个环氧板之后呢，我们拿纤维胶带把它给粘在一起 之后，可以看到这块电池其实已经可以完全的折叠过来了，折叠过来之后，我们直接就把这两块电池连接在了一起，连接在一起之后呢，这样的话我们整个电池的高度，因为我们电池都是这样放的吗？我们整个电池这样的高度就会缩小，然后更有利于我们放到这个盒子里面，这就是锂电池排列组合的一些技巧。把保护板放在这样一个比较合理的位置， 这样的话我们其实可以去排列我们这个保护板的线束啊，我们的黑线是 b 零，然后依次呢是 b 零、 b 一、 b 二、 b 三， 这样的话直接可以看到我们的保本上本身啊，他是写了这个从 b 零到 b 十七呢，所以呢我们先用笔给大家画出来这个这个 b 零 b 级到底是怎么连接啊？这样的话大家能够清楚一些，我们这个位置大家都知道我们是放的这个总负极吗？所以总负极的位置是 b 零零，对吧？也就是总负极，然后这个位置呢 b 一， 依次啊， 这个整体来讲呢，就相当于是一个十三寸的电池弯折了过来，所以这个顺序也是一样的啊，这个是从 b 十开始，然后这是我们一个总共的一个电池的顺序，大家去连接排线的时候可以参考我们的这样的一个排序，有请进来的话，我们就依据这个方式，我们去连接我们的电池保护板，我们把这个保护板的线已经裁剪完成了，接下来我们就直接让他与这个 我们的保护板和电池进行连接，看现在是 b 零，然后接下来连接 b 一 最后一条连接这个保护板的供电线， 看最后一条这个连接时会一定的火花，因为它现在已经给我们保护板开供电了，那这样的话呢，我们这饱满台线已经完成了，然后接下来一步就是让我们的这个保护板的这个总负极跟我们电池的这个总负极相连接，在前头按住 我们这个已经提前上锡了，所以直接这样把它融化了，把这个锡给融化了，直接就连接到我们这个插座上面。好，接下来呢我们这个电池基本上现在连接上我们这个蓝牙，可以看一下这个电池的情况，我先插入我们这个温控线 后，是这个蓝牙电量显示的排线。好，连接上之后，你看我们按一下，你可以看到我们这个现在是四十八点九伏，四十八点九伏电压。接下来呢我们去修正一下我们电池它本身的串数， 我们先在手机上打开我们的阳阳 bms app， 然后然后找到我们的 yy， 也就是阳阳的开头，阳阳宝版的开头啊，它的开头会 yy， 也就是连接到我们这个电池了，连接上电池之后，这个电池的一些参数可以看到我们现在有这个容量设置，容量设置成三十安时， 然后电池的串数呢？现在会是一个十三串，也已设置成我们的小牛系列，我们其实可以看到啊，他现在这个压差是零毫伏，就是我们这电池本身的，他这个 一致性是非常良好的，我们十三串电池基本上是没有任何的压差的啊，我们这个温度啊什么也能显示，然后这个那我们的数据基基本上已经调节好了，刚才我们发现这个电量显示他会有一个故障灯的显示吗？现在已经没有了，然后打开看他基本上会和我们这个蓝牙保护板上的数据同步。那我们把电池连接上接头选用的这个 s t 六零的接头，插上我们的这个协议线， 把蓝牙把蓝牙模块固定在一个位置，然后接下来把我们的电池跟还原板连接在一起， 现在我们这个还原板的包裹已经结束了，我们用这个纤维胶带把这个还原板重新加固一下，接着我们就直接对电池进行热缩， 第一层粘好，让我们再粘一层，接下来我们将这个镀银插头安装在我们的电池顶壳上，我们的这个协议线连接在外壳上， 接下来直接把我们的电池放到我们的壳子里面，在电池的四周放上我们的这个环正棉， 我们现在已经把这个电池的四面都包裹上了环正泡棉，然后直接把它放到我们的电池壳里，将电池放在里面固定好之后，装好我们顶盖的这个环氧板之后给它进行封胶处理，封胶的话会让我们的电池即便在进水的情况下也能保持干燥， 这个电池电量显示很正常的，所以我们这块电池组装就到此完成了，谢谢大家。如果大家有任何问题的话，欢迎在评论区提问、点赞、关注，谢谢大家！

我之前对锂电池组装一窍不通，看到别人自己组装电动车电池，只会感叹，真厉害。直到翻开这本全彩图解电动助力车锂电池组装，他就像一位手把手带着你干活的师傅，给你铺好了一条特别清晰的学习路径，他不跟你绕理论弯子，而是直接让你上手实践。 书里从最基础的正负极怎么分开始讲起，一步步带你认识点焊机怎么用、裂片怎么选、电池怎么排列，直到最后能独立组装出一组能用的电池组。书中有大量全彩示意图，把抽象的电压容量变成可以直观理解的画面，每个步骤都有清晰的图解对应， 从电压检查、电池预组装，到均衡线连接，再到热缩管封装，每一步都讲的明明白白。最贴心的是，书中还详细讲解了电池管理系统故障、电池的检测与修复。学的时候，就像有位经验丰富的工程师在旁边盯着你操作，告诉你各种注意事项。它不只是一本技术书， 更可以成为你工作台上随时翻的安全操作手册，陪着你从零开始组装一组电池。真心推荐给每一个想自己动手的 diy 爱好者！
