左旋螺纹和右旋螺纹的区别

左旋螺纹如何编程？今天我来教你编程吧，今天呢给大家讲解一下左旋螺纹的编程，那么左旋螺纹呢跟我们之前的右旋螺纹呢，它主要的区别呢是一个进刀方式， 那么这边呢我们呢讲到一个 m 二十乘一点五的公字螺纹 l h 呢，代表他是左旋的意思，那么如果说右旋的话呢，他这个 l h 呢是不标注的，那么我们来看一下这边的一个程序， 那么前面呢都是我们正常都能看得懂的啊，这边呢是我们的定位，那么这边呢 z 负二十二点五呢，就是从里面往外扯，主轴呢还是正转的啊，一种模式，那居久 二 x 十九点五 c 二，那么他会跑到外面来，从里面往外面加工 啊，这样后面这一段呢就是我们啊，跟之前的都是一样的，他是一刀一刀封层下去的啊，拒绝完方法，那么这边的罗距呢，就是我们的一点五的罗距，就是代表螺纹的牙距啊，也是同样的意思，接下来呢我们上机来实战一下。

好，今天咱们说一下这个 m 三十乘二的螺旋螺纹如何去编程和加工。 首先我们看啊， g 九九，每转进给 m 零三 s 六百，输入转速每分钟六百转 t 零四零四是我们的螺纹刀。 g 零 x 三十四啊，我们定位啊，外圆是三十，外圆是三十，我们定到三十四，上 c 负二十五， 大家注意左旋螺纹的加工方法。是啊，这个螺纹加工从左到右 啊，从左到右进行加工，所以说这里呢，直接定位到螺纹最终长度的位置。一七六，第一段 p 零幺啊，经车次数一次 零啊，早点量为零六十是我们的压型角度。 q 一百呢，这里指的是我们啊最小的吃到量啊，为零点一毫米，而零点零五呢，是我们的 精加工的一个余量啊，是呃，零点一毫米啊，这里是半径值， 那么 g 七六 x 二十七点四是我们螺纹的呃小径啊，最终车道二十七点四， v 四啊，是我们的螺纹从三，呃，从 v 负二十五的位置车到 v 四 p 幺三零零是我们螺纹的啊，持刀深度啊，是半径，相当于是持刀一点三毫米，单边持刀。 q 四百 指的是我们螺纹加工时第一道的持刀深度为呃零点四毫米。 f 二是我们的螺距啊， g 零零 z 一百退刀 m 三零程序结束，那么大家只需要记住，平轨车床加工左旋螺纹只需要 按照啊从左至右编程加工的方式即可，转速依然是正转啊，转速依然是正转。好，下面我们到机床上啊，进行一个实际的加工啊， 啊，这是我们的螺纹刀啊，这是我们的弓箭，你看一下他的加工的动作， 这呢， 这个是单人。

好，我们接下来分享的是螺纹的基础知识。 螺纹在我们生活当中很常见，根据螺旋线的旋方向可以分为右旋和左旋两种，其中常用的是右旋 螺纹的选项怎样判别呢？首先将螺杆竖直，若右高左低 则是右旋，如果是左高呢，那就是左旋。根据螺旋线的线 线数可以分为单线、双线和多线啊，我们看右边的这个图， 竖直以后右边更高，所以是右旋螺纹好，注意，他从头到尾是一根螺旋线绕上去的，所以就是单线螺纹。右旋好，再看竖直过来， 左边更高，就是左旋螺纹好，从头到尾他是两根螺旋线绕上去的，就叫做双线螺纹。 再看竖直起来，右边更高，所以是右旋螺纹 好，从头到尾他是三根螺旋线绕上去的，所以叫做三线螺纹。 好。根据螺旋线所在的这个面来分类，螺纹可以分为外螺纹，比如说我们这个螺旋线在他这个圆柱的外面啊，叫做外螺纹， 这边螺旋线在这个圆柱的里面，这叫做内螺纹， 比如说我们的螺母，再看内螺纹和外螺纹，他是相配合的 啊，一个外螺纹就要跟一个内螺纹来配合 螺纹的主要参数。我们首先一起来看一下大镜，也就是叫做宫称直径， 在我们这个外螺纹的这个位置的时候啊，外螺纹这个位置的时候，大镜指的是螺纹最大的这个直径，叫做大镜。 同样在内螺纹的时候呢，这个直径 又也是最大的，也叫做大径啊，内螺纹的大径的位置就从这一点到这一点的一个 垂直距离啊，垂直距离好，我们再看小镜，指的是里面的这个螺纹凹下去的这个部分， 如果是歪螺纹的话，就是这个凹进去的这个部分，他的直径叫做小静。 如果是内螺纹呢，就是这个孔的进，这个孔进指的是他的小进。 中镜就是大镜和小镜之间他们相互配合的这个面叫做中镜。罗具指的是相邻的两个尺之间同侧面这个裂合 地方啊，同侧面裂痕的地方，这种就是要做逻辑，那什么叫导层呢？导层指的是逻辑乘以限速啊，如果是单线螺纹，螺距就等于导层，双线螺纹呢， 倒成就等于两倍的逻辑。螺纹三角指的是 这个螺旋线的绳角。牙型角指的是螺纹的这个洁面的这个角，叫做牙型角。 好，根据牙型角的不同，我们一起来看一下螺纹的这个洁面形状。 第一种三角螺纹，也就是我们最常见的这种螺纹，他的牙型角等于六十度啊，等于六十度， 压根的强度高质锁性好啊，螺纹纹连接的时候一定要 字锁性好啊，不容易松动，这样的螺纹连接才可靠。主要用于连接啊，三角形螺纹主要用于连接， 同一工程直径按照螺距的大小分为粗牙和细牙。粗牙螺纹一般用于连接啊， 我们再看下一种，当我们的螺纹洁面为巨型的时候，这种螺纹就称为巨型螺纹。矩形螺纹的牙型为正方形， 牙后是罗句的一半，牙心角等于零度啊，这个我们要记住， 矩形的这个螺纹，他的牙型角是零度。 举行螺纹一般用于传动啊，他不是用于连接啊，用于传动 好，再看 t 型螺纹，这个很 洁面，他是一个梯形，这时候他的牙型角是等于三十度， 梯形螺纹比三角形螺纹的这个摩擦因素更小，所以传动效率较高，所以梯形螺纹，它也是一种传动螺纹啊，常用来传动，不是用于连连接的啊，是用来传动的。 我们再看锯齿形螺纹，我们看这个螺纹，他的这个左边和右边他不是一个相同的角， 所以他的牙型角是等于三十三度。工作面的牙侧角是等于三度， 非工作面的这个牙侧角等于三十度， 所以这种螺纹综合了传动效率高和梯形螺纹压根强度高的特点，他只能单向受力的传动啊，只能是作为传动螺纹 好再看管螺纹，管螺纹呢，他的牙型为等腰三角形， 把它延伸出去等于等腰三角形，摇型角等于五十五度啊，这个大家要记住啊，宫称直径近视为管子的孔径， 他是有英寸为单位啊，他这个工程直径啊，是音质的管螺纹， 他这种螺纹有什么特点呢？能够保证无镜像间隙，多用于有紧密性要求 这种管件连接啊，比如说我们水管啊，气管保证 配合紧密，不能漏水、漏气漏油啊。 我们再看螺纹的代号，螺纹的代号 是由特征代号和尺寸代号组成，我们看这个大写的 m 指的是螺纹的符号，这个四零指的是他的工程直径， 空称直径好再看 m， 四零乘以一点五，这个一点五表示这个螺纹的螺距。 罗具尾一点五 细雅。普通螺纹 这边有一个 l h 指的是 lh 指的是 左旋螺纹， l 指的是 left 左， l， e， f， k 左 是左旋螺纹。好，那如果是右旋螺纹是不是应该是 rh 啊？ 好，一般右旋螺纹是不用标啊，我们就没有标，就默认为右旋螺纹，而标的 lh 的就是左旋螺纹 啊，我们这一个就上到这里。

大家好，我是千亿峰啊，今天的话呢，给大家分享螺纹洗左旋右旋螺纹的编程方法进行教给大家啊，我们可以进行看一下，这是右旋的一个螺纹，然后这是左旋的螺纹啊，那么孔呢是 m 四十乘以一点五的一个螺纹孔。 刀具的话呢，要创建螺纹洗刀啊，这边我们重新创建一下啊，选择呢螺纹洗刀啊，我们用用来攻 m 就是，嗯，你的直径是多大？比如说我们的直径是十二的螺纹洗刀啊，螺距呢是一点五就乘以一点五就好了，确定一下 啊，定义好之后呢，直径是十二啊，然后颈部直径也是十二，然后我们用整体的螺纹洗刀去洗啊，就用一个螺具把它进行洗出来，然后测认吃多刀把这个螺纹进行洗好 啊，长度的话呢七十五啊，我们长度装五十个长吧，韧长的话三十五。 ok， 定好之后呢，逻辑是一点五用工制的啊，用工制的定义为一号刀，一号刀，一号刀。 刀具创建好之后呢，我们开始进行编写程序啊，插入工序选择呢内螺纹啊，这是内螺纹啊，也有外螺纹编程啊，内外螺纹你自己去选择啊，或者说我们可以到这里面去找到，嗯，这里面啊是吧，一个是内螺纹啊，一个是外螺纹啊，我们先选择内螺纹吧，好 刀具的话呢，选择十二的螺纹起刀，选好之后呢几何体 interpiece， 请确定一下，接下来指定特征几何体选择它啊，选好之后呢，那么接下来这里面啊，我们要进行定义了啊，牙形和螺距啊，我们选择从表啊，然后呢选项呢， 我们选择为左旋，定义好之后我们用标准的啊，成型类型，然后这里面的话不要用穿过啊，不要用穿过啊，这个话我们等下自己去定义深度就好了啊，把标准改成我们下一个飞镖， 然后在里面找到 m 四十乘以一十五的啊，一点五的罗距啊，然后镜像镜刀呢，我们自己去指定，调整好之后呢，我们螺纹长度啊，你可以定义为二十 是吧啊，深度我们这边也定义为二尺，定义好之后呢，然后接下来我们进行设定了啊，我们过来点击确定好，那么这边测吃 吃多少呢？选择为多重变量啊，比如侧吃吃三十四走几刀啊，我们一点五的一半是零点七五啊，零点七五的话呢，一刀吃二十四嘛，乘以走个四刀啊，一刀吃三十四么？走个三刀啊，走个三 刀吧，走个三刀好顺道路，那就可以得到三刀那个道路，然后我们走的是左旋的一个啊，螺纹啊，定义好之后呢，进入到切参数啊， 把余量留个五个四公叉调成三个缪啊，然后最后再走一道精修啊，好，确定一下啊，好了之后呢，然后接下来到非区里面去，不要从中心进刀啊，设置一个呃，两个毫米吧， 两个毫米，然后加一个重叠，一定要加重叠啊，像这种类型啊，一定要加重叠啊，重叠的话我们走镜像沿切削啊，沿就是重叠个三个毫米的样子啊，确定一下 好，得到这么一个结果，好，那这就是我们这种啊满就是整体式螺纹起到的一个编程方式。左旋的啊，那么右旋呢也是一样的啊，黏贴我们只需要把这个左手变成右手就好了 啊，变右手之后呢，他就变成右旋了，是不是我们可以来检查一下啊，摆正先看一下啊，是吧，左旋的，再看一下右旋的是吧，我们可以把两个都进行点开，可以进行看到他这边道路， 是不是啊，就很简单很直观，能区分出来是吧？一个是啊是吧左旋，一个是右旋啊。嗯， ok， 那么怎么做精加工道路呢？我就随便拿一个出来啊，复制 黏贴啊，做螺纹精加工的话呢啊，把这个多重变量设为零啊，然后再进入到切参数里面，这个余量呢，我们还是不变啊，不变啊，在飞靴里面 这个位置啊，我们在更多里面设置一个所有刀路啊，一个毫米零就可以了，然后在这个区域的话呢，我们可以看到是这个位置，我们也不用做任何的改变啊，剩刀路他就只会走一刀了对不对？然后这样就会生成一个半径不 长，我们可以进行看一下啊，后处理是耐码是吧，他就会出现一个 g 四幺是不是啊？好， ok， 那么这就是我们用整体式螺纹起刀来完成左旋右旋螺纹的编程方法了，同学们学会了吗？ 啊，学会的小伙伴记得点赞加关注啊，核心是一刀具，不要搞错了，刀具不要创建错了啊。第二个呢，那就是通过从表的方式去进定义啊，也不要选错了。感谢同学们收听，再见。

螺纹的五要素你知道吗？一、螺纹的牙形，在通过螺纹轴线的抛面器以上，螺纹的轮廓形状称为牙形，有三角形、 t 型、锯齿形、 岩弧和脊形等芽形。二、螺纹的直径，螺纹有大径、 中近、小近。在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径，普通螺纹的公称直径就是大径。 三、螺纹的线数，沿一条螺旋线形成的螺纹称为单线螺纹。沿轴向等级分布的两条或两条以上的螺旋线形成的螺纹 称为多线螺纹。下图左边的是单线螺纹，右边的是双线螺纹。 螺纹的螺距和倒沉螺距是相邻，两芽在中近线上对应两点间的轴向距离。 早晨是同一条螺旋线上的相邻两崖在中近线上的对应两点间的轴向距离。单线螺纹时，倒沉等于螺距，多线螺纹时倒沉等于螺距。乘以线数。 螺纹的旋向顺时针旋转时，弦入的螺纹称为右弦螺纹。逆时针旋转时，弦入的螺纹称为左弦螺纹。我是老孟，关注我，下期告诉你螺纹咋加工！

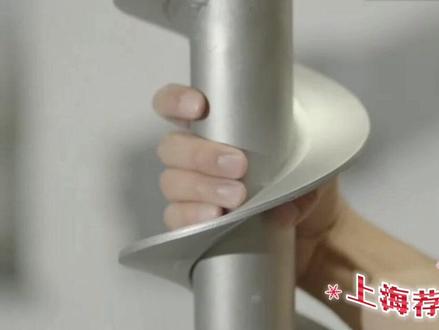

三个视角，简单的方法判断螺旋叶片的左旋和右旋。一、正面视角，将螺旋立起，假设用右手抓住螺旋轴管，手指刚好在管子上缠绕，而没有碰到叶片，则这是右旋。 反之，你的手指碰到叶片则是左旋。二、底面视角，从端部看这个螺旋叶片，螺旋是从左到右移动，那就是右旋，左旋的情况正好相反。 三、垂直视角，在螺旋和我们视角呈垂直状，顺着叶片的方向，右手心朝下为右旋，左旋也一样，手心朝下。关注上海建强，让你了解更多的输送机知识！
