啊，大家好，那么今天这节课呢，我们是要教大家如何来修改他这个星空外挂啊，出图这个模板 啊，那么我们呢先以这个啊复制一个出来，然后呢啊来教大家怎么样来操作这个东西啊， 那么我们之前呢出的图可以看得到啊，这里有图纸，但是呢他这个图纸里边呢，呃，这个名字 没有修改，然后呢这个，呃，公司名没有修改，那么我们如何去修改呢？他这里是有个模板的啊，有模板啊，我们可以先把这个呢来删掉哈，之前的我们先把 删掉。好，那么呢你看哈，我们在这边呢，你要修改这个信息系统工具，那么我们现在要修改的就是他出图这个制图人员的啊 名称，那么这里有个系统参数，设置好，我们点一下，然后这里有个其他设置添加编程人员，你看那默认的是张公跟王公啊，那么我们把这里改一下啊，改完了以后呢，这里点一下，保存 好，擦掉就可以了，点确定好，这样就可以了，那么我们来试一试这样行不行？他有没有修改过来，对不对？ 电极图纸分成，那么我们用用这个选择电极哈，我就选择，呃，出一个 个，出这一个的，确定，然后呢这个选择弓箭，我们选择这个磨人啊，点确定他就自动的在投影这个了。 好，投影完了以后，这里制图为什么还是脏工呢？那么我们这里明明是修改了的哈， 修改了的，为什么这里那个制图人员还没有更改过来，那么我们需要注意的一点哈，需要注意的一点，让我们这里已经改过来，但是这里并并没有变，对吧？我们需要注意点，就是说他这个设置的 这个修改设置仅仅是针对于我们没有拆的之前，没有拆电 之前，那么因为我们这个电机已经是定义好的，已经就是拆好的了，那么他这个信息呢？是已经植入到我们这个呃电机里边来了，所以说呢，他你现在去修改，后面去修改就没有用了，那么没有用呢？我又想把这个修改过来，那么怎么办 啊？那么我们就需要在这个外观里面来重新定义他的这个呃，嗯，电极了。当然呢，如果说你是啊，比如说你，你修改完了以后，你再拆这个电极，那么就不存在这种情况了，因为我们是没 没有修改之前，然后就把这个电极拆好了，所以说来他这里没有变更过来，我们到这个电极工具里边呢，然后呢定义电极信息，你点一下，然后呢你可以看得到啊，去让你 重新定义电机，那你要定义哪些，你就选哪些就可以了，是吧？你选哪些？然后你看他这里有个拆电机，这里名字已经变更过来了，是吧？因为我们刚才已经修改了，然后就变更过来，你点确定以后他这个信息的就， 呃植入到我们的这个电机信息里面，他这个属性就指定了啊，你点确定就可以了， 他就会，他这就在内部的给你指定他这个属性了啊，这样就可以了，那么我们稍后再来啊，试一下他的一个结果就可以了。 好，这样就可以了，可以了，以后呢，我们再来出这个图纸啊，放电图，然后呢选择电极，我们 选一个嘛，就这样比较快一点，然后弓箭选这个啊，确定 好，你看这里是不是已经变更过来了，已经没有问题了，对不对？那么这个修改啊，公司名称，那么如何去修改呢？修改如公司名称， 那么我们打开这个文件夹，找到我们的外挂安装目录，我们是安装在第一盘的，对不对？找到安装目录， 然后呢找到这一个这外挂的安装目录，打开它，双击打开，然后呢再找到这个图纸啊，然后呢我们往下拖，拖到这个一 d e， d m 二啊点， ok， 那么这里呢就可以定义我们的图框信息了，那么来我们这里某某有限公司，比如说啊， 好，那么你根据你自己的情况来说就可以了哈，好， 这里可以拖动一下啊，那么如果说你觉得这个字体大了是吧，可以去修改一下的，这些都可以修改啊，大家用过这个字图的话都应该不陌生哈，四点五， 我们改的啊，你看是不是改改小了，对吧？好，改完了以后呢，你要记得要保存一下啊，保存一下啊，那么我们再把这个图纸删掉，我们重新再来投影就可以了， 那么这个图框的话，我们不需要再去重新定义了哈，不像电极，你要重新定义啊，我们的，因为他这个图框是后面在调的，不存在说预设置 啊，选择弓箭，确定啊，你看他这里途观已经变更过来了哈， 看到没有，因为他先把图框给你掉掉进来了啊，你看这里是不是就可以了啊？我们这个呢图框以及我们的 这个字图名字都修改好了，这就是啊，他的一个方法，那么有的呢，可能需要修改完了要重启电脑之类的，大家可以去，如果说这里你这样子修改了以后还没有变更，那么你重启电脑再试一下，那肯定是没有问题的啊。 今天呢，我们就讲到这里，谢谢大家。
粉丝3.2万获赞4.3万
相关视频
16:16查看AI文稿AI文稿好，我们继续看这个电极备料单的一些控制参数，我们先出一个备料单， 好，备案出好了，我们看一下外挂里面这个 d、 a、 t、 a 这些控制参数，我们查找一下备料单， 我们来看一下这背料单贴控制参数， 我们找这些井号的这些空间参数。石墨电极啊，这石墨材质的这个计算重量 是按体积还是按重量，这里可以设置，一般石墨我们都按体积来算，如果需要按重量来算的话，这个参数可以来啊修改，这里改成一保存就可以了。 好，下面这些控制参数，我们来看一下， 模号对应的是这个啊，参数这个前面这个是代表第几列，第二个是代表第几行，我们看到这个就是 c， 二对应的是这个位置， 这里一是输出，零是不输出，那么模号就输出在这里，客户不输出。电极设置啊，电极设计输出在这里。工件名称 起始行，从第五行开始排这个电极， 第一页结束行。好，我们看一下，到三十七行就结束，然后继续就出第二页，如果超出三十七个电极，就自动自动排到第二页去。 好，我们继续看 序号列，就是这个序号 输出在 d 列，下列尺寸在 c 列这里， 长宽高啊在尺寸这里，然后这个长宽高它可以 分开分开来输出啊，等一下我们来看一下一楼网名称啊，这里就是不输出电子作用，不输出净尺寸列，就是这个净尺寸 总数，所以呢是这一列精工、中工、初工备注啊，在这里。好，我们来看一下这个一笑表格的这个啊，料单的自定义，我们先打开这个料单， 我们来看一下，假如我需要增加一个客户栏啊，这里我插入一列，这里输入客户， 那么在这里来，我输出一个客户，然后下列尺寸啊，净尺寸我不要输出啊，这里我不要，然后下列尺寸，我让他显示为长宽高这种形式，那我在这里先插入一列 长 宽高， 然后把它调整一下， 这样子我们再打印预览一下， 现在是这样 的一个状态返回 啊，我们再用铜的也是插入一列， 再插入一行客户 啊，这里我们稍微修改一下，把这个合并一下。 材质我们看一下，这里是显示的是什么 啊？把这个缩小 总数量啊，这里还有应该还有个总重量啊，这两行就是空多的，我们把它合并一下， 这里也合并一下。 好，假如我们要定制成这个样子，我们来看一下这些参数， 先找到这个客户，客户我们输出在 啊 c 三这个位置改成一电池设置不变，然后弓箭名称 这里就下拉了一行，我们从把它改改下去一行，然后起始行，就从第六行开始，一行结束三十七，这个可以不动 总重量， 我们看下这个重量设置在控制在哪里。 蒙号一行结束 好序列号， 电机名称，而下列尺寸，我们这里就把它屏蔽 啊。下料长在 d c 列， 再改改成一宽在低列，这里在低列， 高度在我们这个一这个位置。 好，我们把这个表格调整好， 净尺寸这个我们不用输出 重量或体积，在这里备注栏。好，这样参数就定义为 完了，我们保存一下，然后重量这里我们把它 这行复制上去， 然后把这行删除，先保存一下，我们出一下备料单，看一下这个实际效果， 那我们就选同这种格式看一下 啊，客户就输出在这里了。磨号啊，我们看一下磨号的 c 二 啊，这个我们已经把它合并掉了，我们先把它拆开啊，修改我们模板， 好，保存一下， 我们来看一下，对一下哪里不对啊？然后这些数量位置，输出位置就不对了，我们来看一下 总数量， 总数量现在变成 f， 精工是 g， 中宫是 h， 初宫是 i， 总重量就变成 j 了，备注就变成 k。 好，修改完我们再保存， 然后这个总重量这个函数啊，函数就不对了，这里是 j 五到 j 三十七，那我们把这个函数 这边 啊，这个 k g 显示不出来啊，我们把这个行业先拆开， 把这两个合并一下 总重量，我们说是在 g g 行列 啊，这里没有控制参数，我们直接在这里输入一个函数就可以了，公式 求求和求后，我们选择这一列到三十八列。好，这样就可以了， 然后我们再看一下啊，先保存一下，然后再看一下这个，现在下面来到三十八列了，我们看一下 啊，一页结束。行，那我们这里可以改成三十八，保存一下，修改好，我们先可以啊，预览一下， 这里有个打印预览，然后看到这里还有个签名，还有这些东西我们看一下，在我们这个 开始啊，页眉和页角编辑，我们像我们这个自定义页角可以看到这里有个 签名啊，我们把这个签名稍微改一下这里，然后我们要增加一个主管签名，我们这个经理签名确定，我们再打印预览一下 啊，这里就增加了两个，然后这里感觉还有点空间，我们可以再增加，可以再增加，估计还可以增加两行左右 啊，我们再加到四十这里啊先选一个格式，格子，我们用一下格格式刷， 谢谢 啊，撤销一下， 好，增加到四十行，这里改成四十。保存一下，这里也保存一下。 现在是这个状态 啊，这个虚线就是我们打印的大页面大小，我们稍微可以把它调整铺满一下 啊，现在是大概是这个状态， 总数量 f 五啊，这个函数我们要修改一下，我们 求和求到这个四十这里来，总重量这个函数我们看一下也是改到四十。 好，保存一下，我们再来重新出单， 保存，重新出一下备料单 确定。 好，现在我们就完成了这个自定义，总重量，总数量， 客户名称、中介名称啊，这些都有了。电极设置啊设计我们看一下这个参数怎么没显示？ 这里没有控制参数，我们直接就可以输入 居中一下。 oh， 保存一下，这样就完成了我们这个，嗯，备料单的这个自定义，这个备料单的自定义要我们要有一定的这个预效的这个啊基础才能完成这个啊自定义了。
130@老罗
10:22查看AI文稿AI文稿好，我们看一下电极工具，这个电极基准座，现在我们这个这里拆了两个电极出来，要对他进行一个加一个基准。 好，我们就用到这个功能，选取这个要加进去的这个面确定就会弹出这个对话框 啊，这个功能参数就非常多了，我们先来看一下他的控制参数，点击系统工具，系统参数设置里面有个基本设置，这里面电极管理类型，这里有装配管理和成管理两种， 应该大部分人用的都是城管理，城管理用的比较多，装配管理，嗯，用的可能还比较少，这里我们就着重讲 一下装配管理，因为装配管理的话啊，非常强大方便，而且新款软件处理其这个装配的话也比较，嗯，简单啊。我们来看勾取这个装配管理啊，默认是城管理，我们先看一下 这个城管理，城管理和装配管理，主要这里多了一个啊自动装配，现在城管理哈就给他少了个自动装配。 我们先切换到这个装配管理，火候方式的话， 一般都是单边放火花位，双边比较少，这里我们就默认单边就可以了。勾选装配，确定再调用这个精准台， 这个菜单可以看到这里就多了一个自动装配。好，我们来看一下这个对话框，电极名称，这里可以输入，手动输入，然后这是十一 图层，就是电极放置的图层了，放在十一层材质可以选择同化的石墨。自动隐藏就是如果确定之后创建好这种台，这个电极就会自动隐藏，并把这个电解成关闭。 自动装配就是把这个电极装配到我们这个装配导航器里面去，火花间隙就是火花味和这个 电子数量，这里都可以微调，也可以手动输入啊，这里都可以微调这个图层，也可以微调 伊洛瓦家具，这是我们有这个工装家具的话，这里面可以调用啊，我们选取一个家具，要点击一下预览就可以看到这个家具， 这样的可以目测这个家具有没有跟磨人发生干涉。 好，我们先把玉兰取消，继续往下看，方便坐标自动取种， 就是这个，嗯，这个基本做的中心点就是 s y 中心，要不要取整数，取整数的话 方便我们现场人员。这个啊摇数碰数了，如果勾上这个取整之后，这里比如我们要输入一个小数的话，点击更新运来，他就会自动把这个小数啊取舍掉。 如果这里我们需要输入小数的话，就必须把这个放电坐标机动取种，嗯，不勾选更新一栏，这样的话就可以了，就可以有小数的精准台中心， 一般我们都勾选取整，方便我们现场人员啊。摇数控速基准回中心， 这里我们勾上放电坐标进行调整之后，这个机顶台和电极头就不是同心的了，这是偏心的，可能这个 基准边到这边的距离以及这边到这边的距离不是相等的，如果我们要基准台和电击头都同心的话，我们点一下基准会中心，这样子的话两个中心就是重合的了， 这个电极机准编到这个电极头这边的距离都是相等的，这边也是相等的，这就是这样的一个状态，一般我们都勾选这个方面坐标啊自动去整，方便现场操作。 中心点，我们这里可以手动输入，双击输入，或者这里进行一个微调都可以。 现在明显我们去平台跟某人干涉了，我们把这一平面拉高拉高，再加上不干涉 这里，我们调高之后，这个电极头他会自动进行一个拉伸， 还是这样自动拉伸上来是这样的一个状态，然后接近排的长宽也可以微调进行微调， 这里抬高度，这里可以微调或者手动输入，那我们点击更新一栏就会自动加高这个倒角，这种角我们也可以微调，这个倒二落角也可以微调好， 这个上线就是我们这个金针甲的方向了，一般电极基准方向和磨人方向相一致，我们这里 就可以微调啊，选择第四项线就可以跟他相对应了。 下面这些啊信息呢就是会显示在，如果我们勾选之后，就会以属性的形式写到这个地址上面，然后显示在我们放电图纸上面去给现场人员看， 只有出图纸的时候才能体现出来。假如这个电机需要线割，我们的工商线割电机作用这个位置是啊一个擦窗面，我们这里选择擦窗面， 这个信息也是显示在我们这个放电图纸上面的备注信息这里，我们可以手动输入， 假如说我们要啊注意避坑， 这样子了解信息也会显示在我们方面图纸上面，出图的时候方便我们现场人员查看，或者我们可以从后面常用信息这里进行选择，确定就会显示到上面去， 这些信息都可以修改的，后面我们再继续往下讲，还有这个一楼啊，如果我们这里没有的话，可以后台继续进行添加啊，雨后添加，我们后面再继续讲道，点击预览 啊，现在是电机是这样的一个状态，点击确定之后，我们注意看钩上的自动隐藏，等一下电 就会自动隐藏，我们就可以继续做下一个电极，然后勾上的自动装配，他就会出现在我们这个装配打火器里面啊，注意看 现在电极编号是十一，图层是十一，如果我们确定之后再创建下一个电极，这里会自动垒加，这里会变成 a 十二，图层变成十二，好，我们来看一下，点击确定 啊，这又出现了一个循环的操作，继续创建下一个电极头啊，电极基准可以看到这里就多了一个啊，电极名称出现在这里啊，我们把这个也创建出来，确定 好把这个机顶台拉高，现在干涩了， 这里就自动累加变成十二，这里变成十二了啊，我们确定取消把图层 可以看到这里就有两个电极，并且是装配的形式，在里面带上了这个一楼网， 我们也可以单独激活某个电梯来查看，右键有一个 啊，设为显示部件，或者在这个装配的行情里面右键显示 设为显示部件，这样子可以单独查看这个电极， 然后要返回 到呃总图里面，就点击显示复像，这样就可以返回了，双击激活隐藏一个，这样子非常操作非常方便 啊，这样子也可以目测一下干涉 这个就是我们这个 这个便利镜做 这个基本功能就是这样子。
124@老罗
03:14查看AI文稿AI文稿下面我们继续来出放电图，前面我们用的是手动，这次我们来用外挂清空电极图纸。放电图这里弓箭前模 弓箭层，弓箭层就是这个磨人层，我们第十层这边是一零一到一零六 好时辰，一零一，一零六绝对作标值，这个标注外形尺寸是什么意思呢？ 他的意思是说这个最大外形，如果你要标的话就标出来，比如说这个 x 多大的， y 多大的，一般我们就不标了，因为太多数了，他会乱的。好，就这样子。另一 我们确定 啊，完成了，我们看第一章，把这个缩小双击它， 那么这个图框啊，我们就首先设好就可以用了，这个它会自动填的，这些我们基本上都不用管它了啊，号在这里，那么还有那个什么钱模呢？ 没有我们就算了。我们再来看一下这个，把这个 c 角移一下，移到这里，他叠在一起了， 那么这个有的工厂要，有的工厂不要这个，这个 也可以消掉了啊，这样的稍微移一下第二张，然后这个真的要把它消掉啊，要不然碍事啊。这里 那么这个洗脚一下，因为我们用的是免费版，所以说这样呢，他会挤在一起， 付费版他不会这样，这个移一下，不要拼在一起，这个地方，这个地方到时候我们不要了，到时候不要了，在这里 碍手碍脚的好，立三张，还是这个把这个脚移一下就好了，不要挤在一起。那么这个拎东西我们怎么样去掉呢？ 这个框啊，这个框在这里在设置，这里再放电图，这个我们不要就好了，不要不要这个框，好，我们确定再来放电一次， 再来出放电图，我们就放一张好了，一零一 啊，全模啊，确定，那么这里，那么现在就没有这个框了，是吧？那么这样的话我们就不用移那么多了。 好，这个没问题，那么这个就是出放电图啦，谢谢大家。
131数控编程_数控培训
06:45查看AI文稿AI文稿我们看一下电源制图电极，被料单电极拆完之后，我们就要用这个功能来对进行进行电极，进行备料框选电极确定啊，可以看到这里有易漏瓦，我们框选框选把易漏瓦也选上来，这个不影响我们开料 模号，我们这里可以手动输入，或者在我们这个电子工具初始画模号，这里可以设置模号， st 幺六零四零客户这里可以下拉选择， 或者这里可以可以输入， 确定之后在我们这个文件目录里面会产生这个储存模号和客户名称的，这个文件在运行的功能就会自动读取模号， 更新定理尺寸和下列尺寸，这个功能主要用在我们这个 做基准台的时候啊，给我们做一下这个基准台，给我们做基准台，因为这个面我们手动啊自动拉伸求和求和不了的时候，我们就要用到这个功能了， 我们就要用到这个更新电力尺寸和下列尺寸，如果电机我们是手动求和的这个急准台和急准头手动求和的，如果我们不勾选这个更新下来尺寸，可能会被料会出错， 还有这是我们修改了啊，这个我们删除掉，修改了这个电极啊，高度手动修改的，这是装配模式，我们双击这个电极， 然后我们把这个电极加高了十个毫米，就是我们开料， 如果不勾选这个更新尺寸和下列尺寸，那么我们刚刚增加了十个毫米开料，他就不会把十毫米加上去，这样呢导致我们开料会啊，少开了十毫米，这个电极就不够高了，我们勾上这个功能就能把这个问题解决掉。 好，我们继续往下看，先激活框，选一下要开到的电梯 材料类型，这个绿色的是我们这个铜电机，这边是我们这个呃石磨电机， 如果点取铜电机，他就会只会对铜材质的电机进行开料，同样的石磨电机就对 石墨店进行备料，两者皆是，就是石墨和同同时开料。表单类型，这里有图纸页和一效格式的，然后图纸页放在哪一层？这里可以设置导出线割电极啊，我们来定义一下这个电极，假如这个电极我们需要线割， 那么我们在背料的同时勾上这个导出线格电极，这里可以下拉选择格式， 确定之后，他就自动在我们的目录里面产生一个啊一 s 杠 t 的文件，这个文件就是我们要限购的电机路径，这里可以预览选择。我们先看一下图纸页， 确定之后，这里就会有两张图纸，一张是什么？ 一张是铜，然后这个图纸模板在我们这个外挂路径里面啊，这个是我们这个制图的配料单，修改公司抬头直接可以在里面双击修改，改完保存就可以了， 其他这些信息是修改不了的，如果我们要修改定义这些信息的话，我们可以用这个一笑表达， 可以用这一效格式的。好，我们来看一下，确定之后他就会自动生成一个一效格式的表单。 好，我们来看一下，这里就有 啊，这是石墨，然后这里有两页，第一页是铜，第二页是石墨电极， 这个模板也在我们这个模板文件夹里面。这个啊加料单，然后修改公司抬头，注意这两页都要修改，修改完保存就可以了。 好，我们来看一下，这里有模号、材质和这些，呃，插电及总数、重量、供电名称、下来尺寸这些信息都在里面， 这样我们就可以直接啊发给我们那个采购啊，去备料就可以了，然后打印预览一下，就是效，预览效果。 好，我们继续看。 如果我们一套模具啊，有多个零件，前模后模都是分开拆练级的，我们就用到这个零件列表，这个可以把不同的部件放在一起开料。 好，我们看一下这个添加零件，就可以添加不同的啊零件进来，假如我有不同的模号要一起开料好，就可以添加零件进来， 这样的话他就打开这个零件了，然后我们点击添加电极，把这个电极选项确定，这里就会把电极添加进来，这样我们确定之后开料就会把我们电极列表里面有的电极都一起备料。 删除零件就是我们点击某一个零件，点击删除这个零件就可以删除掉，删除电极也是选中某一个电极，点击删除就可以去除这个电极了。 好，这个要单我们关，先关掉，我们点击确定之后， 他就会生成被盗单 啊，这里就多了这个零零四零这套模具的这个电机，它是这样的一个应用。 好，这个就是我们这个电机被盗单，单个开料和多零件一起开料都可以。
43@老罗
04:37查看AI文稿AI文稿我是熟悉的三个老师，那么今天呢，也是给同学们带来一个我们学员问的比较多的问题啊，就是我们如何修改我们星空外挂程序单的一个模板问题，那么我们来正常的来做一个程序单啊，选择我们的一个加工模块 右键啊，在这里我们有一个星空外挂，这里有个加工工具，然后这里有一个后处理和程序单，然后正常的话哦，我们很多同学啊，在做这个程序单的时候，这个星空外挂你如果选择刚料来出程序单的话，会出现什么情况呢？我们来看一下， 他会报警啊，发现程序主内刀具使用不一致，是否继续是 好？我们可以看到我们现在身 层的程序单，他只有一把刀具啊，一把刀具。那么实际的工作中，我们的刀具其实是有很多种的，我们来看一下，有很多的刀具他不能完全的显示， 那么你想要星空外挂全部显示的话，你需要怎么操作呢？呃，比较麻烦啊，你需要一个文件夹里面放一把刀具的程序，然后再做一个程序单，那么今天三个老师也教同学们一个简单的方式啊，那么在这里我们选择 加工工具里面的一个批量后处理加工单，选择电极来生成一个后处理， 那么这个时候呢，我们的刀具啊，他就会按照顺序啊，将我们的这个呃刀具和一些参数全部设置进来。但是啊，细心的同学可能会发现一个问题啊，就是说我们的现在这个电极的 模板啊，同学们，他还是采用的什么我们的一个啊电极的，如何将这个模板修改成我们的一个刚建的模板呢？哎，那么今天三个老师就教大家来修改这样的一个模板， 那么这也是等于说是钻的这样的一个空子使用电极来生成，但是呢，它使用的是我们刚建的模板，那么如何来修改这样的一个模板呢？呃，我们首先打开使用，打开点击我的电脑，选择 d 盘，一般都是默认在 d 盘有个星空 cam， 选择这样的一个 suit s， h e， e， t 啊，选择这个，然后点击，点击哪一个呢？模板的名字在这里是有做一个提示的，这，这是一个电极的意思啊，电极标，我们就找 到这样的一个模板，确定，这个时候同学们就可以看到我们的一个模板是这样的，那么我们首先把名字改一下， 对吧？可以在这里做修改，例如我改成山高老师的程序弹， ok， 那么在这里的话，例如什么电机名字，你可以改成，呃，弓箭的材质。 然后我们继续啊，像其他的这些东西都可以做一个修改的，像这些东西都可以自己可以给他删掉，可以给他删掉， 对吧？都可以给他删掉哦，那么你可以在这里啊同学们给他添加一个什么装甲的方式啊？自己把这个表稍微改一下，然后在这里呢，呃，我们可以看一下这里备注这里我们可以将它改成什么， 改成什么转速和进给啊，我们在这里输入一个 a， 让你们记一下 a 键，输入一个转速进给 确定，那么我们这样的一个就修改好了，然后点击保存啊，点击保存，然后再回到我们刚刚的这样的一个呃，程序里面啊，我看一下回到刚刚那样的一个程序， ok， 再来做一个加工的程序单，加工后处理啊，后处理程序单，选择电极啊，后处理程序单。 好，那么同学们就可以看到他现在的话就跟我们刚刚修改的这样的一个表格是一样的，那么这是我们的一个程序单的一个表，程序单的这个表的一个 修改。那么接下来教同学们如何来修改这些数据啊？修改这些数据，那么通过这两种方式的相辅相成，就能够达到我们整个的一个程序单的一个使用。好，那么数据的话，呃，我在下一节 内容里面分析啊，那么这是我们的一个上篇修改我们的一个表头，下一篇的话就是修改我们的一个参数啊，好吧，我们分开来讲更好，谢谢大家。
563YU
04:54查看AI文稿AI文稿好，我们继续看一下电极自动编程这模板里面的操作，一些修改啊，假如这个电极我们来看一下， 我们用了等高角度和曲面角度来控制这个啊道路来加工这个电机，但是这个等高角度和曲面角度这个角度默认角度在哪里修改呢？我们可以 可以就是修改他这个里面啊默认的这个模板， 这模板在我们这个外挂目录里面啊，前面已经讲过了很多了，七点五， 我们现在是游泳 ug 七点五的版本，然后我们就找到这个等高角度，这样 我们是不啊直接找不到这个操作的，我们还是要打开里面的这个对应的后台配置文件这个里面来对应这个操作，等高角度 整个角度对应的是这个操作。好，我们再看模板里面， 好，他是这个里面对应的是这个操作， 我们可以打开看点一下这个扳手，进去编辑这个操作，这里角度弹莫言声四十五度， 假如我把这个的角度设置为啊更平缓一些，那么我们就可以修改这个默认参数，这里可以把它改成三十度 确定或者进刀方式， 连接方式，这里也可以修改使用传递方法，这些都可以修改 啊，默认都是可以在这里面改好不开刀，这样的话修改完我们再保存一下， 这样子，下次我们再调用这个操作的时候，就会按照我们模板改好的这些参数来啊编这个编辑了， 如果你们觉得我们初始模板这些参数啊不是很合理，像这些这些参数往复我要跟随周边这些参数 改了之后，我想每一个后面每一个都默认这个操作啊，这个操作默认都是刚刚我修改的参数，就可以在我们这个模板里面进行修改。 然后这个模板里面啊，这个操作类型里面的操作进刀方式啊，以及这个切消费切割参数都可以在里面修改，修改完成保存就可以了。 但是我们这个余量的话啊，是自动编程自动控制的，这里面就不需要修改，工厂我们可以改一下。 还有这个净给的话也是净给，他是自动调用我们这个刀具库里面的净给参数。现在刀具库有的参数啊，像这个转 数进刀进给横越切身把刀号这些有的像素他就自动读取这个刀就扣里面。但是我们这个操作如果没有的里里面没有的， 我们看一下，像这个快进第一进单步执行这些没有刀具库里面没有的参数，他就自动读取我们啊模板里面的参数，还有我们要设置，要设置这个快进， 这里设置为事先我们调用了这个角度啊，这个等高角度这个操作之后 敬给他，首先会读取我们这个啊刀具库里面的参数，因为刀具库里面没有的，像这个会计没有的，他自动摸 就是四千是这样的一个关系。他这里先啊先读取到我们这个方案，因为我们方案这里修改了保存之后的禁给，他先读取这这个禁给，如果我们换了一把刀之后 啊换了这个把刀，他就自动读取我们刀具库的里面的参数，是这样的一个一一对应的关系 啊，这个是我们这个模板的一些啊，修改别的操作也是同样的修改的。
196@老罗

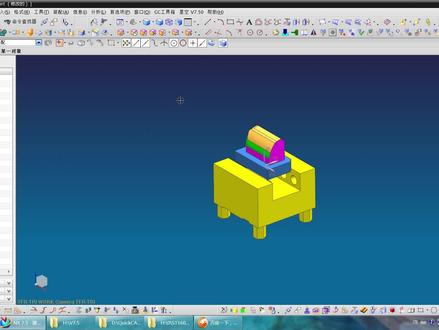

26:52查看AI文稿AI文稿好，我们继续看加工工具电极自动编程，这个是非常重要的一个功能， 点击这个功能之后弹出这个对话框，我们看一下啊，这个图里面有一个电极，电极还带这个伊洛瓦家具的，虽然说他带上了这个伊洛瓦家具，但是这个伊洛瓦并不影响我们这个啊程序的计算。 我们来看一下这个窗口信息，电机材质和火候位，在我们创建这个电机精品台的时候，这个信息就已经被定义好了，如果有信息的话，这里会自动夺取的到。假如我们把这个电机信息属性删除掉 啊，现在他没有火花味的，我们再来运行自动编程看一下，他就会有相应的提示提示我们这个啊没读取到这个电子属性信息，火花味就 啊为设置为默认火花微间隙确定，这里就会啊自动默认，就因为我们的电解没有属性，他就给读取不到，但是我们可以手动勾选和激活输入这些火花微信息，这里可以手动输入。 如果有这个提示，我们可以用定义电信信息把火候位啊定义完整确定，这样运行，我们自动编程就会没有这个提示了，现在没有这个提示。 好，我们继续往下看部件类型，这里有单个调料板料和这个部件，这里可以根据实际情况进行选择，当前只有一个电极，他就默认为单个电极， 假如我们这个像这个是个调料电机的话，我们点击自动编程， 他就会自动默认为调料电极，这里就默认为调料。如果是板料的话，我们就可以选择板料部件，不需要放火花味，我们选择部件之后，火花味就不可激，不不激活，处于不可用的状态。 好，返回继续看。机床类型，这里有常规和高速机，然后这个对应的就是我们这个吊用的刀具库里面的系统工具刀库管理，他吊用的就是我们这里面的参数了啊，我们具体来看一下， 先看这个电机材质，这里有个铜电机，选择铜的话，他就自动调用铜电 道具，这里面的参数选择石墨，他就吊用石墨电极刀具，这里面的参数好，我们看同常规，对应的就是我们带普通的普字字样的这些啊。刀具参数，他吊用的就是这几列了， 这几类参数就是对应的我们这个常规啊。机床高速机的话，对应的就是我们带高质质量的这个这几类参数就是高速机是这样的一个对应关系。 好，我们继续往下看。电极类型分普通电极和股位电极，如果选股位 电极的话，他开出的余量就相对于普通电极要多一些，避免这个苦味电极开出变形。 火花方式这里有四种，我们来看一下片刀，就是 xy 方向有火花味，这一方向就是高度方向没有火花味， 骗到负 j 和这个负余量， xyj 三个方向都有火花味。然后片体啊，我们激活片体，注意看这里这个选项，激活片体的时候，后面这里使用片体方火化方式使自动片体， 这里可以勾选处于激活的状态。好，我们把它勾选上，勾选的时候就会自动根据我们这里设定的火候位外挂，自动对他进行一个啊缩体进行编程，如果不勾选火候位 也属于不可用的状态，那么他就不会对他进行活跃放置，或者我们在运行自动编程之前已经把这个体活跃放好了，我们就不需要骗体的时候就可以不勾选这个啊。自动骗体 具体选择哪一种方式可以根据自己的实际情况进行选择 啊。相对来说自动片体这种方式放黄位是啊，比较准确的，但是他也有一定的局限性啊，局局限性 就是比如片体失败或者片体的时候也可能会导致一些特征的消失啊。假如这个阿露脚很小，我们这里火候位是零点二，假如这个阿露脚小一，零点二一片体一片的话，可能这个阿露脚就没有了。 负余量和片刀这两种用的最多，片刀的话对于我们这一方向不需要回位的时候可以用这种方式啊，这个可以根据我们实际情况进行选择。 mcs 这个就是我们加工坐标以哪个以哪里为啊？基准 abs 就是以绝对坐标为加工坐标系进行，变成 wcs 就是工作作为系，底部就是啊，顶部就是以电极顶部为啊，工作作为系啊，为加工作为系进行，变成底部就是电极的底面了。定制 就是创建一个坐标系，为加工坐标系进行啊，变成我以这个点为加工坐标系确定，这样的话坐标系就落在这里了。 接准保护余量主要是针对我们这个等高以及这个曲面角度啊，等高以及曲面加工，避免刀具触碰到我们这个基准面， 这时候我们就可以设置一个基准保护余量来保护基准，这个基准面开出测余量和抵余量，就是开出的时候这个开出的余量可以在这里手中输入。 再往右看，这里面是个方案列表，自动智能方案，就是根据电极形状自动啊判断这些方案。 后面是一些普通方案啊，我们点取一个普通方案，点取方案的时候，下面这些 方案列表会跟着变化，然后右边会显示这个方案所适用的这种电极的预览图啊，很明显我们这个电极就可以选择等角加曲角这种交通方案 啊，这里显示的是方案名称啊，我们再往右看，保存当前加工方案数据。假如我这里换了一把十二毫米的刀，开出 换十二毫米的刀光刀， 这样我点击保存，那么下次我再再用这个方案的时候，刀具就会变成十二毫米的。保存 啊，再点回来可以看到道具就变成十二毫米的，另存为新的加工方案啊，刚刚我从十毫米改成了十二毫米，我不想影响这个啊，当前这个方案我就可以把它另存为并，存为一个新的加工方案。一十二毫米 勾选这个保存当前零件作为预览图，就是这个，这个弓箭就会图片就会显示在这个预览图里面。确定 好下次运行该功能是生效重新运行这个电梯自动编程 下拉可以看到这里多了一个十二啊，这个方案重命名加工方案，可以对他进行 重新命名，点击确定好命名成功删除加工方案，我可以把这个方案删除掉。其他一些比较不常用多余的方案，我也想把它删掉，这样就可以了。 电极这个刻字设置好，我们先选择这个方案 啊，我勾选一个进攻，先把这个刀路涮出来，我来看一下效果， 现在道路在计算，可以看到这个伊拉瓦并没有对这个计算道路产生任何影响 啊。接上完成，用时十五秒，我们进入加工环境，全部展开最后一个刻字的操作， 那我们来看一下这个刻字操作， 刻字设置，这个刻字的操作参设置参数就在这里面进行控制了，这里可以选择刻字的这个字体大小，以及这个宽高笔和字中心到电梯边缘的距离。 好，我们来看一下这个怎么理解的，文本大小就是这个字体的大小了，字中心编距距离两毫米，就是字体的中心到这个电极边缘 这条边的距离啊，现在文本大小是两毫米，这个字的高度是两毫米，那么他字的中心到字的边缘的距离就是一个毫米， 字的中心到电极边的距离是两毫米，那么字的边缘到电极的这个边缘就是一个毫米的。二减一就是一毫米吗？他是这样的一个理解的一个关系， 这个刻字的位置是以定级这个边为啊，参考的好，我们再往下看，刻字包含火花味啊，就是后面的火花味信息 这个代码啊，我们这里也可以设置，默认的是 fs 和这个 r， 假如我们需要把它代码改成啊，进攻我们改成这个 j， 出宫改成 c， 那么刻出来就是这个 j 带上华为的啊，默认的是 fs 和 r。 确定这是刻字的控制参数， 片体放置成设置，我们先把这个程序删掉，这字体也删掉。 好，我们这里选择片体，这时候片体放置的层这里就可以设置了。假如我片体精工放在第一层，中工放在第十层，书工放在二十层，确定 好我们片体来看一下这个效果，这个片体 注意看，点击确定， 将他的自动把电极复制一个到到第一层，然后对他偏置一个负零点零七五的划位，然后进行编程。编完精工之后要把本体复制到第二十层，然后重新编程，放好划位 好，图层也放好， 编完之后他又自动的把本体层显示为工作图层显示出来，这样的话我们直接就可以进行后处理出程序了。 好，我们来看一下，打开第一层双击，可以看到这里就放置了一个火花味，七条半，这个是精工，再看出工双击啊，一个负零点二的火花味，你把本体也放出来， 摆正一下，调成线框，可以看到这里有一个啊片体的动作在里面了，我们量一下这个距离，零点二刚好是出风， 这是自动片体的这个放置图层 啊，买了三张继续看。 测量，就是我们要对电机进行一些啊 参数测量了电极大小，量一下几何属性，就是分析电极这些几何属性，这里可以选择以绝对坐标或工作坐标为参考 啊，点击一下，点击一下他就会自动分析角度分析，点击他就会分析和这种的夹角以及这个半径，直径，这些信息都会显示出来。 继续往右看，自动做过切检查，就是我们在计算确定计算道路的同时对他进行一个过切检查，完成后自动保存，这是我们道路算完成之后对这个图档进行保存。 带刀库啊，无刀库就是带刀库的话，就是所有操作都放在一个程序组里面，可以后处理出去，成为一个换刀的程序，我们撤销一下啊，就是这样的，就是带刀库的所有操作都放在一个程序组里面， 不带刀库就是不同的刀具，像这样不同的刀具，这三把的一样，这个不一样，不一样他就会以不同的刀具啊分成不同的程序组。 主名这里啊选择自动的话，就会自动根据你们这个电机名称进行啊，这些命名输入的话，就是手动可以输入一个啊，程序 名称自动设置下刀点开出的时候，这里可以选择，这里会自动 创建一个啊，下到点来控制我们这个道路的整洁美观和高效。 这个主要是针对我们这个单个电极和调料电极的时候啊，用的单个电极的话，我们就可以啊勾选创建那个下到点调料电极，我们让它自动判断下到点就可以了， 我们先把这个删除掉， 隐藏未选项，下面就是操作方案，我们把它这个隐藏未选项去掉，下面这些没激活的方案，他就会显示出来，这样我们就可以 你点取某一个需要的操作，就增加了一个操作生成，就是对应的是这里假如这个操作我需要创建出来，但是我不想他生成这个啊，道具路径就可以不勾选这个操作， 这里可以批量选择啊，是这样的一个状态。好，我们来看一下，这里我们选择配到负责这里，输入一个 a， 设置下导点，选择不带刀库，注意观察和杠杠的区别。 好，我们计算一个就可以了，点击确定， 现在计算道路非常方便，我们只是耐心等待几呃几十秒就可以了 啊，十四秒，现在他就自动分组了，我们刚刚输入的电程序名称是 a， 那么他就是 a， 然后分组，你看这相同的刀具放在一个里面，这三个也是相同的，他就放在一个里面，这样子分开一个程序组，由下到点 这里，他就自动创建了一个下刀扁的里面，来控制我们这个啊，下刀进刀的位置， 我们再看一下这个生成，我们先把它删除掉， 然后这个开出的道路，我想让他创建，但我不想让他生存出来啊。我们注意看这两个操作， 可以看到 开出的操作我是没勾选的，那么他刀路虽然创建出来了，但是他并没有生成这个操作，刀具入境后面就生成了 他是这样的一个应用，然后我们可以手中生成一下，这样就可以了。 好，删除掉，继续看 编辑几何体，假如我们需要编辑指定这个部件和毛坯，可以就会用到这个功能了，把这个删掉。假如我们这个电极啊下料下的比较大，这里是五个毫米， 这边比较宽，假如开了十毫米这么宽，那么我想以这个为毛坯来计算道路啊。我们先把它隐藏， 点击自动编程，再点击这个编辑几何题附件， 要选取他会自动选取我们这个电极，我们也可以重新选一下，选这个电极毛坯。好，我们先全部显示出来，选择几合体点这个刚刚创建的这个方块，确定确定好，我们点取这个功能 上一个，我们看看效果就好了， 点击确定， 现在他就自动以这个方块为毛坯来计算道路。 好，我们打开看到显示毛坯，它就显示这个啊，刚刚我们创建的方块园毛坯了， 还是这样的一个操作。 好，继续往下看， 然后这个下刀量对应的也是我们这些刀具刀具库里面的参数了，这里是铜刀具，那么就铜 常规就是这个普通机，那么道具对应了十啊，这一把， 那么切下布局，他就是零点三，净给率就是三千。但是这样的一个对应关系，这里我们也可以修改，比如修改一下零点五 啊，自动智能方案啊，这里改不了，我们选一个普通方案十二啊，现在开始这把刀 切削深度零点三啊，这里是零点二，因为我们这里可以修改一下，然后保存，保存过之后这里切削深度就不一定和刀具库对应了。如果我们要同步刀具库的话，我们可以重新选择一下这把刀具 啊，他就变成零点三了，可以看到加我们这个换成零点五保存一下， 我再选一下十二的 保存啊，这应该要重启这个 自动变成才能生效啊。我们来看一下选择重新选择十二的啊，他变成零点五，这里就变成零点五， 我们可以输入保存，保存之后啊，这里就跟道具后就不对应了，如果要同步的话，记得要重新选择道具，是这样的一个宽细。 好，我们继续看右边这个自定义颜色分析，就是我们可以对他进行一个颜色自定义加工，然后点击 激活他，假如这个黄色的面，我要对他用啊盘面的方式来加工，陡峭的面我要 绿色的面我用等高操作来做，这时候我们可以啊选面来继承这种颜色啊，颜色确定下次使用时，剩下就我们要重启这个自动编程， 我们激活这个功能之后，或者我们啊先退出去，把这些颜色先定义好，把这面着色 啊，我选别的面别的颜色吧，把这个抖非抖翘面定义成这个 啊绿色，然后等高面我选红色 这样子，绿色的面我用盘面，红色的面我用等高啊，我们看一下，我就按照这个设定的颜色对他进行加工， 在运行自动编程，进入里面既定颜色分析，这里有个计程面选择，这里也计程面选择，确定好重启生效啊，我们再重启一下这个自动编程界面。 好，这时候啊我们再来看选择等脚。 好，我们换一个方式，这里我们选择等高混合，等高混合我们这里都不选面，选面加工 好，我们点击确定，让他系上道路 贴上去了，我们可以具体看一下效果。 好，我们主要看等高，可以看到这里就不用，我们在重新进行选面，他就自动根据颜面的颜色来进行判断，这些加工面 是这样的一个状态。 好，我们三球垫，我们来看一下对比效果， 把这个激活 勾选啊重启这个自动编程，这时候他就会重新对立面进行颜色分析了，我们再来看一下 刚刚的等高混合和这个曲面加工， 可以看到整个混合的话，如果我们不定义这个颜色的话，他就会是这样的一个状态，他只只选择了这些陡下的面，这个直升面他是不会选上的。这个曲面加工也是啊，现在他是 相同的，他判断的这个曲面和刚刚我们所定义的是颜色是一样的，然后这个区别就看得出来了，就是不定颜色和自动判断啊，他是有点区别。如果我们要自定义的话，就可以用到我们这个 界面颜色分析这个功能在里面定义啊，这个就是自动编程的这些界面的一些基本参数。
492@老罗
14:56查看AI文稿AI文稿哈喽啊，大家好，欢迎大家来到我们现营教育分享课堂啊，我是今天的主任老师啊，易峰啊，今天的话呢，跟大家讲讲我们的一个出程序单的一个方法。好吧，出程序单啊，出程序单的话呢，那么你们必须得知道啊，我们每一个 单独的刀具啊，大家看一下啊，每一个程序组里面，记住了啊，每一个程序组里面呢，一定只能有一种刀具，知道吗？看见没有，是只能有一种刀具啊， 不能不能说啊，一个是十啊，第十杠二杠负零点一五十二，然后再一个十啊，杠一点五十二，那么这两种道具 是不一样的，那么你做出来的程序单所后出的一个程序呢？都是不对的，懂了吗？所以我们要先干完先在这里面 啊，我们的一个加工里面啊，要有一个程序组啊，然后呢把这个名字创建出来，比如说我们的一个铁是吧？比如铁的，比如说我们来个十条十个程序，是吧？那这里面有十个程序啊，然后每个十个 程序里面的话呢，都只能有一把刀具的程序，对，哎，这样子，看到没有啊？拉下来，拉下来啊，每个里面呢只有只能有一种程序啊，这样子才可以的，这样子我们做出后处理的一个程序单才是正确的，知道吗？啊？比如说我给大家演示一下他的一个做法啊，比如像这个位置，比如我们就这样子，哎，按住我们的左鼠标左键啊， 鼠标左键单击下它，然后呢按住我们 shift 啊，鼠标左键单击下我们的一个第一个程序啊，然后呢按住我们的一个 shift 键，然后呢啊，点击我们最后一条程序， ok， 那么这边就全部选中了，是吧？全部选中之后，然后再点击我们的一个星空外挂，然后呢加工啊，工具里面 有个后处理加工单啊，然后这边的话选择我们的一个，比如说选择我们一个钢料通用啊，像这个是铜工啊，我这边的话呢，呃， 我这边同工的话呢，我先不说，我们就先说刚料吧。好吧，刚料啊，刚料我们就都都当刚料来用，其实同工的话我们也是同有有专门做同工的，一个后数也成于单的啊，这个的话呢，呃，先不急啊先不急啊，然后这边我们先设置一个刚料的一个通用啊，然后呢选择我们的一个后处理啊和 出成语单啊，然后这边只要点击我们确定就好了，点击我们确定， ok， 那么接下来的话呢，我们的一个我们的一个成语单就出来了，看到没有成语单就出来了啊，出来之后，那么接下来大家看一下啊，稍等一下。嗯 啊，然后现在正在出这个程序啊，正在后出的程序啊，啊，等他把这程序做出来之后呢，我们就能看到他这个程序的一个列表了啊。嗯 啊，等他出来，嗯，好，算出来了，看没有是吧？他告诉我们在哪里啊，告诉我们在啊，放在一盘的 nc 九里面是吧？那么今天我们打着到我们的一盘 啊，这是我们的一个，呃电极程序单啊，因为因为我这个呢是一个电机，所以说他是电极程序单啊，还有我们的一个，还有我们的一个 做钢料的，就是钢料程序单啊，这个的话呢，你因为他是有电机信息的啊，就是这样子的啊。啊，等下钢料的话我也演示一下啊，没关系啊，这电机的话呢啊这个区域我们找到我们那个一盘，大家看一下我们计算机， 嗯一盘啊，我们那个 nc 九里面，是啊，这里面是不是有我们的一个这个程序啊？我们的一个幺五零四三。是啊，今天啊下午一点多是吧？就这个看没有。是啊，这就我们一个程序吗？是啊，程序是不是出来了对不对啊？这个就是程序出来之后呢相对应的我们那个单子出来了啊， 单子出来之后呢我们就文件啊文件进行打印就好了，直接进行打印就可以了啊，或者说你就可以导出我们的一个 pdf 啊，导致 pdf 也行啊导致 pdf 之后呢，比如说我放到啊，放到我们的一个计算机啊我们的一盘啊，我们那个昨天上课比如放这里面啊放这里面啊。确定一下，那么接下来的话呢我们打开我们的一个计算机啊我们的一个 地盘啊，九月四号啊九月四号这个啊，嗯 ok， 是吧，我们 pdf 也做出来对不对啊？ pdf 你可以在 pdf 里面进行打印也是可以的文件啊，然后进行打印也是 ok 的，是吧，这个的话呢你们自己去看呗啊两种 方式啊，你都可以进行使用，如果说你这个 ug 里面啊打印机没有安装好的话可以这么做啊，然后接下来的话呢，我们下面啊下面的话呢，我们这个区域进行设置一下啊下面这个区域啊这个位置的话呢？呃我们再来讲刚料吧，其实这个的话呢，等下模板修改 怎样说啊？不急啊，这是我们的一个制作后处理的一个后处理的方式啊，后处理的方式与我们的一个啊，程序单的一个出啊，一个输出的一个方式啊，啊，同学们记住了，好吧。啊，那么接下来我们在做钢料的啊，钢料的话呢，比如我们打开我们的一个，嗯 嗯，我看一下那个是放到哪个里面来着？是我们的魔斗一吗？魔斗一吗？啊？魔斗一， ok 啊，这么钢料的呗，比如说钢料里面有两个程序，是不是两个程序啊？那么接下来我们一样的创建我们程序组啊，加工 成语组啊，要这么，比如我们创业出来，创业实教出来， ok， 然后把这个一放这里面来啊，二放这里面来啊，比如说我们比如说这两把刀都不一样，一个是第四杠一啊，一个是第四杠二是吧？两种不同的刀具啊，那么接下来我们就啊这样子啊，选择一下啊，名字的话，你这个名字啊，我们可以在刀具里面进行创建刀具，比如说这个第 第四的话，比如说我们可以把第四名这个进一个更改啊，就在这里面，比如说我们那个机床啊，这边刀具啊，比如说你这边可以进一个重名名啊， 聪明明啊，比如说我们这道具是什么？是杠我们的一个，比如说我们壁空的话呢？我们比如说我们长度啊，长度，比如说 l 啊，比如说 l 二十是吧？或者说我们的一个那个夹头是五十是吧？然后杠我们的一个长度是 l 是二十五是吧？然后杠我们的一个壁空呢，比如说是两个毫米啊，这样子啊，这样一弄啊就 ok 了。然后接下来啊，我们在生日程序的话，等一下这个程序是 直接啊，能做出来了啊，然后这边电极加工啊，后处理是吧？后出墙这边的话呢，我们就能看到是吧？一样的干料选择，我们干料通用是吧？然后确定一下啊，然后这边把这个后处理的成语单都做出来，你也可以单独仅出后处理，也可以单独仅出成语单啊，都可以的。好吧，上面两个是一起的啊，记住啊，这个地方不要打钩啊， 我们那个自动设置不要打勾啊，你打勾的话到时候他会根据你的一个设置性一个变换的而不行的啊，不要不要是他啊，而且你这边要设置的话，当相对应的你的一个加工单里面进行设定的， 你的一个星空里面的一个程序单也要进行设定了，说这个的话呢啊，不急啊，不急，好吧啊，因为这个的话和你的一个，嗯， 和你那个刀库管理是相关联的啊，相关联的，你这个地方打勾的话啊，好，这个的话没关系，这个的话我们啊不可能啊，这个讲这么细的话，可能我们这讲讲不了这么快啊。然后接下来的话我们再进行一个设定，比如说点击，我们确定好给大家看一下，好，成语单出来了，对啊，这是我们刚调成语单，是不是 这程序模板的话，等一下我就告诉大家在哪里啊？好吧，不急啊，然后这两个后处理的话，等下出来啊，等下出来。嗯，好， ok 啊，稍等一下啊，等他出来。嗯， 这个出成绩单的话还是比较方便的，你知道选中你所需要想出的一个后出的一个形式啊，基本上没有什么问题。对啊，基本上没什么问题。嗯， ok， 做出来了，再来一一盘九十万， ok， 打开，我们来个计算机一盘 nc 九。 好，这个我们那个莫莫抖一，是吧？然后这边打开看一下，是吧？一号，一号程序和我们那个二号程序嘛？四个大刀，四个刀是吧？好，然后这样我们来看下程序程序单里面的一个名字，名字往下翻是吧？我们的一个夹头是五十，然后长度是二十五，然后闭口两个毫米，对啊，然后这是加 加工的一个深度，和我们的一个加工的一个余量，和我们的一个时间。对啊，这个的话呢啊，就是我们的一个钢料程序单了啊，你这么粗就没有什么问题啊。然后接下来这个上面的话，有一个编程的一个人啊，这个编程的人 是谁呢？这个编程人，比如说是我，我是义工，是吧？这边的话呢，你也可以进行设定一下，比如说进入到我们的一个加工里面去啊，你可以多收拾几个人，比如说我们点击我们的一个呃， 系统参数设定啊，然后点开它啊，里面有个其他设置啊，里面有个添加编程人员啊，你这个需给他添加一个，比如说刘公，是吧？再加一个啊，我们的非公 啊，非公是吧？非公啊，都可以的，是吧？然后这边把它关闭掉，然后保存就可以了。然后确定一下，然后这边再进行框选，然后进行我们的一个呃成语单啊的一个输出啊，比如说我们紧出成语单吧，好不好？然后呢确定一下。哎，这个位置啊，忘忘记给了啊，这个地方可以进行一个挑的啊，沿这个区域格你可以进行选择的啊可以进行选择的。 嗯，点快了啊点快了。嗯，我们再回到家往里面去啊，我们一样的再来一次啊，加工啊，我们那个后处理成余单啊，请出成余单啊，这 可以选择吗？是吧？非公留公义公吗？是吧？你可以自己自己进行设定是吧，也可以写上你的名字啊，写上你的大名是吧？也可以的是吧？啊这个就是我们出程序单的一个方式啊，然后这样我们那个前面是不是讲过啦，是吧？我们那个程序单这个上面这个啊 啊这个位置呢可以进行一个更改的是吧？比如说我们的一个什么啊？谁的程序刚调摄影单是吧？谁的电极设计单？ 这个的话模板的话我们要到他的一个外挂里面进行更改。他一个模板啊，这个区域的话呢啊模号和客户的话呢，你可以不去设定啊，像我们就模号你就可以通过这个弓箭编号进行设定就好了啊。然后呢下面这个区域的话，我们那个客户的话你可以在我们的一个啊，比如说你客户都是统一的啊，你可以都用一个客户啊，当然如果说你 不去管他不去设置的话也没有关系啊，这个倒也没事啊，没事，反正基本上的话呢是谁啊？然后这边一个工具编号，有这个工具编号就可以了，然后呢有这个 图层的话也不用去管他这边是自动的啊，然后这是我们的一个单边，单边顶部的一个方式是不是？嗯，好的，那么上面这个区域的话呢？是他的一个这个公斤的一个尺寸长宽高啊？长宽高啊，通过他这个尺寸就看得出来，是吧？我们的一个啊，公斤设定是单边，单边 顶部嘛，对呗。啊，然后他这个是一个加工时间，然后说明是开出嘛是吧？开出嘛？这个其实一看就看得出来，是吧？开出嘛是吧？他会自动出来的啊，是这个的话没有关系啊没关系啊，好，那么接下来这个就是我们的一个程序的那个输出啊，然后不管是我们电极啊也好，还是我们的一个啊， 不管是我们这个电极也好，是吧？电极的一个程序单也好，还是那个啊程序单也好啊，然后我们那个模板的话在哪里啊？比如模板我们安装在地盘 这个 q 啊， q 开头的啊，这个是吧？ qu i c k 啊？嗯，对的啊，啊， ok 啊，然后 对这边的话我们再进行一个 q 啊，打开它啊，然后这个区域的话呢？我们在哪里进行更改呢？我们模板我们就在 s t 哎， h s h e e t 里面啊，然后这个区域里面呢有我们的一个加工的程序单啊，比如说我们打开它吧，好不好？不要打开它，我们到我们的芥末里面去啊，我们打开我们的刚料啊，刚料的话在我们那个计算机啊，然后呢？地盘 是吧？啊？这个里面模板文件 s h h e t 里面是吧？啊？这边的话可以找到我们的一个杠，我们的一个杠一是吧？你可以把这个 b 和 b 一呢都改掉，是吧？这两个的话其实都是一样的，都是我们的一个啊，刚调试订单啊刚调试订单，看到没有？这边可能你这个呃看的不是很清楚啊，把它这个放大一点啊。嗯，放大一点啊 啊？这边的话应该是虐收图，应该是只能这么大了啊，那就没办法了啊没办法了啊。然后另外跟我们的一个电极的一个加工单的 话呢？是我们的一个这个区域啊，我们那个这是我们的一个放电图啊，电解加工单是在我们的一个下面这个位置啊，稍等一下啊。嗯在我们的一个 这个位置啊，我们的一个 a 和 b 啊这两个啊这两个呢是我们的一个电极的单啊，你可以在里面进一个更改，把他的这个名字改进去更改一下，比如说我们打开他是吧？你可以把我们的这是我们电极的啊，你可以把我们电极的一个这个区呢进行更改，比如说什么什么有限公司的一个电极设计单是吧？你双击一下 双击一下更改名字就好了啊？到哪里进？跟这个位置的话你可以进行直接把这名字改一下比比如说什么什么有限公司比如说啊，比如说千言是吧？千言这边啊 千言啊，千言教育啊千言教育 ok 啊千言教育。然后呢？电极式订单 ok 是吧？改下名字就好了嘛是吧？这个就非常简单嘛是吧？ 他他都是自动来的啊，所以说我们就不用去试试他了是吧？然后再打开我们另外一个我们的一个二号这个 b 是吧？ a 和 b 吗？ b 再打开我们 b b 的话也是一样的，也改一下是吧？改成我们的一个千言教育是吧？ 千言教育 ok 是吧？然后关闭掉是不？ ok 啦？对，那么这是我们的一个电解设计单的一个更改的一个地方啊，然后出图的话就是 怎么出的啊？电极的话呢啊，一定要用我们的一个星空所所做出来一个电极啊，啊，这样子他就会自动啊自动把你所变好的程序呢变到我们的一个电极设计单里面啊，如果说你是钢料的话呢，你是通过我们钢料的一个手工，我们自动的一个手工编程的话，那么相对应他会自动 变到我们的钢料里面来啊，他的话呢就会自动给你变成一个钢料的一个设计单，懂了吗？说这个的话呢，我们这几个模板都要改的啊，记住了啊，好吧， 我们的一个 cnc 杠 b b 一，还有我们的一个 a 和 b 啊，这两个我们的是两个电极和两个我们的一个钢料啊，这两个钢料啊， b 是吧？这两个啊钢料是吧，这个的话同学们记住了好吧。啊，那么这个就是我们今天所讲的内容啊，我希望大家啊能够有所收获好吧。 啊这个的话，今天啊也是因为有一位学员，我们的一个这位学员啊他是需要的，所以这边的话呢，我就啊把这个呢给他进一个设定一下，设定一下啊这个位置啊，教教教你怎么来做这个后数成绩单是吧？啊， 这个区域的话呢，因为他还没有课程，他还没有上到我们讲这个内容的时候呢，我就啊这边就我就提前啊提前给大家啊录一个视频啊，所以同学们的话呢，大家啊也就啊刚好也可以看到这个视频了，对，我也刚好分享出来啊，如果同学们需要获得更多的学习资料的话呢啊，也可以加一下发布我们这 视频的老师，让我们老师呢把更多学习资料发给你好吧，然后呢我们千言教育每天晚上呢都有一节啊，免费的公安课，两个半小时啊，如果说同学们有时间的话呢，可以过来听一听，学习学习好吧啊，然后呢一封的话我呢就在公安课等着你的到来好吗？ 啊，那么啊今天的课程内容就到此结束了啊，非常感谢大家收听啊，那么今天啊就下课了，拜拜。嗯， 大家好，我是千言一封啊，今天的话呢给大家进行分享我们的一套资料啊，也就说呢，呃需要这套资料的同学呢就在下方评论区啊，把这个小一打起来，那么这边就是直接找我们的一个老师呢领取资料就好了啊， 什么资料？就是我们对于学习这个优积编程的话呢，我们肯定是要学习呢我们的一个基础内容的，第一个呢是我们的一个操机的 啊，第二个的话如果说需要一些手边啊红尘须的内容的话，我这边是准备了一整套红尘须的一个基础教程啊，这里面全部都有的啊，嗯也包括呢我们的一个机床的一个 超说明书啊，与我们的呃加工的一些参数啊，刀具啊，转速的一些参数也包括呢我们 一些实图实时寸啊，所有的基础部分全部都有好吧啊，然后这也包括呢我们的一些基础造型的图纸和我们的一个道具手册啊，就是很大，有一百六十多个。呃，有一百六十一个 mb 啊，所以内容是非常丰富的啊，就是说 基本上你只要有了我这一套去教程啊，那么来进行学习，预计编程呢，也是事半功倍啊。好吧，那么需要资料的下方评论区打一即可。那么谢谢大家，拜拜。
03:50查看AI文稿AI文稿好，我们看一下这个 etm 总图，这个功能啊，类似于我们这个放电图纸，他可以把所有的电极 一些基本信息出在一张图纸上面，供我们放电人员检查这些电机以及这个啊放电也没漏加工和大概加工位置，我们来看一下 这个界面和我们单个出单个放电筒的时候界面差不多，我们选择电机框，选 选择部件，确定这里也是绝对坐标和加工坐标，出放电图都可以标志外形尺寸和放置等轴啊，测试图确定 好，我们来看一下，这里就会把电极名称以及材料啊，还有这个出工中工、精工数量都标示出来。 电机总数我们看一下，这里就大概标示了他的位置啊，电机名称，注意这个放电总图，他是没有放电数据的啊，没有这个放电坐标的，他只是供我们参考一下这些啊，电机信息以及放电位置， 还有这个盲人分钟类型这些信息，然后这个控制参数，在我们这个性能 工具系统参数设置里面有一些控制参数。我们来看一下放电整图， 然后这个视图位置大小这里可以调整，和我们这个单缸电极出放电图的时候参数调整类似的，是否标注啊，平面这些数值，如果这个磨人他有这些平面的话，他会把这些平面都标示出来， 标是放在位置就是这个坐标，那这里位置是否标注，然后下面就是这些啊， 标注这个，呃，平面数据，这个平面要大于这个数值，他才会标标示这个平面出来，等一下我们看一下效果， 标注文字以及这个大小啊，都可以在这里调整表国表格超过多少行自动换行，就是我们这里电极如果数量很多，他这里标满，标到三十六个电池之后自动换到这边空白地方，继续往下标。 好，我们这里两个，一个选四，一个选否，我们看一下 这个实际效果， 这边一到八 可以看到这里就多了 这些最深度，他把这些所有平面数据都标示出来，也可以供我们放电人员就是检测这些数据，或者我们底拿不到数，可以从这些面拿数。 然后这个电机标注名称标注也没有了，注意看一下这些对比，这里数据没有了，然后这里多了数据， 这个是能放电枕头的这个功能。
21@老罗
25:10查看AI文稿AI文稿前面前膜已经拆完了，我们来拆后膜格式图层设置二十层设为工作 六九五九，关掉前模的，相关的关掉，我们只要后模相关的，把它导出去，文件导出，物件任选择，全选，确定指定物件 还是放回这个地方，不要乱放后膜，后膜用 c o r， ok， 确定导出去了，我们马上来打开，那么就在这里 home 正等式图，我们首先把坐标回绝对值， 检查一下是否在中心看这里， 这边是一百三是正的，那么这边负幺三零，这里负七五，正七五 z 为零啊，我们的坐标没问题，现在我们就不用移这个图啦。 连接面，把面连接一下好，确定无层，打开一百零一层设为工作第三层不要关闭，把这个凿射一下 星空常用工具，我们用这个模型分析，选择实体选择， 确定好，我们来检查一下这个哪里要拆童工，哪里是可以加工的，那么像立脚肯定是要拆童工的，还有像这种位置， 这种啊，二点四毫米，那么这里要拆童工，这个立角要那么像，这边也要，这里也要拆童工 啊，我们先来看一下这个要用多大多大的刀来加工，首先看深度， 我们这个用六毫米的，用六毫米，既然用六毫米，我们要看一下这个 六，这里能不能挤过去，好，挤不过去，意思就是说这里整个圆的要拆龙宫，这里也是好，可以我们第一个，第一个就拆这里 星空应急工具，常用工具，边界和我们选这个，这个釉面一二三。 好，这个太大了，到时候我们切掉它，没关系，隐藏磨人一布尔剪，确定 这个是立即长按这个我们把它关掉， 完毕。正等式图翻过来，我们要哪里？我们要这一块，这边切掉它，修剪体，选择工具，选择平面， 这里切到这里，这个切到这里。好，全部显示正等式图，我们把那个里面色透明，用外挂色吧。 取消五视图把，这里我们不用做那么大，前面讲过了，我们用的是六毫米的刀，看一下大概到哪里比一下，那么这个到这里就好， 那么这边呢？这边这边我们就做整个吧，这边我们就做少一点，所以这里编织面不删吧，把这个放少一点，再少一点，再少再少， 再过来个两毫米吧。取消，我是图，再来比一下，六毫米要比六毫米稍微大一点。好，这个可以，那么这边 这边肯定没问题了啊，取消这个我们就拆好了，这里比他有点高，所以这个要 不零点七选它确定，然后我们做个基准台，这里电极工具，电极基座选中，这里已经过切了，这个要往上，我们十九 啊。一览五是图，这个厚膜用 b 一一百零一层做出釉工，这附二十条 再预览一下，注意看这个 c 角啊，不对，所以这个要调第三向向 a。 好，那么这个童工我们就做好了啊，确定 下面不用管他啊，下面我们平移下来。好，这个童工我们看一下， 就是这个圆，我们整个打到了，但是呢我们最好这个顶部不要打到，我们要密封他， 因为打到的话，到时候这个方便方便出来，这个整个边缘都是圆的这样子的，所以这个顶面我们要做碧空， 好，把这个隐藏沿住，这个啊，负一负一毫米就够了，确定全部显示 正本视图，把这个放大，那么这个地方就是做密空了。哪，这里 这顶部没有打到了，我们密空了一毫米。好，这个就做好了，再看下一个格式图层设置一零二，这个不要一零二，我们坐这里 做这里的时候，我们这个顶部啊，要不要，要不要起到呢？我们要看一下六毫米的刀能不能过做个方块，请这里， 哎，我们这样子俯视头，用这个六毫米看一下它能不能挤进去 啊，利用毫米是能够挤进去的，所以这个顶部我们还是闭空清空。常用功， 数据边界和选择这三个面啊，这些都一样的，我们就确定这里 用的是偏字面，把这个偏掉，它布五选这个， 这里线线确定，那么这个呢？我们也可以同时负一就好了，这个都要负那么多，确定全部显示正等示图， 好，好，我们看一下这里，这里高起来一毫米了，我们不要那么高了，我们这个地方就负 负零点七，是吧？然后就做个基准台，这里练吉吉做，这里确定，那么这个肯定不行了，这里是干涉了，所以把这个十九 更新俯视图，哎，这样就做好了，好，我们撤销一下，再来再选这个 b 二 一零二，好，一览，这个要十九， 哎，这个实际上也可以了，我们确定 好，又好一个，那么这里要做一个，这里要做一个，就搞一百零三层设为工作。这个不要 再来拆这个立角，你要拆哪里就把这个边界盒做到哪里就好了。 好，我们放，放大一点，一点五，确定再把这个修出来，这个不要，这里也不要。嗯， 这怎么会修不动呢？因为这里有个小面，所以说我们修不动了，那么可以用这个修剪，另，平面确定 全部显示正等式图，继续看一下这个地方，这里我们就拆这里实际上就可以了， 但是这个局部着色还是很奇怪，这个要局部着色，这个不要局部着色。 好，把这里射一下就好了，这里不要确定起步着射。好，我们这个就打这里就可以了， 但是这个厚度太薄了，我们加厚一点，加多二点五吧，加多三点五，这边也加一点。 好，直接做基准牌，在这里练习即做，那么这个 f 八百折，这里四三。好，我们用六， 那么这个就做个右工就好了。 好，确定， 我们打开图层看一下。好，这边拆完了一二，那么我们来拆这边 一百零四，这个不要，那么这里有哪些地方方便不到呢？这里立角应该是放 放电不到吧，两边的立角应该是放不到。这边，这边还有这里也放不到了，我们都要拆童工。好，我们看一下童工要怎么拆。 首先我们粘一个，点击它用一点五，也可以隐藏磨人面复合剪，确定正等式图，保存一下，这个我们就拆一横一竖， 那么我们先拆这个横的，把这个出台删掉， 这里 用这个负八， 那么这个我们先备份一下，因为要拆两个的格式复制制图层选择。确定一百零五，一百零六吧， 这个负九九，把这个哎，一百零六关闭 田字面负九九，选择面负十五吧，负一十。 好，可以，那么这个加厚一点，取消用这个拉伸，这里用面，那边这里无 一二三四，这个往下十毫米， killing if 八摆折，做个方块选择，这里间隙一点二， 这里也一点二， 好，一点二，我们来相交， 我们有这个排了以后，我们把这个剪器一一二三四确定，四合窗口 全部显示正等视图，把这个面色透明，用外挂色。好 这个那么我们就可以了，这个就是打一横的 f 八太长了， 所以我们要把这个给短一点，这里是十一负十一点一加 一点五，这样子回去一点，那么这边也是一样的。好，做个基准牌，电机工具，电机基座选择，确定 比试，这座出油工，又是图，这里十四 依然，哎，确定， 现在我们做好一横的了，我们再来做一竖的图层，打开 一百零五，这个不要把这个打开，把这个隐藏反过来， 那么刚才已经有横的了，那么我们现在要做这个竖了啊，既然要做竖的，我们就把这个负一点五， f 八，把这个偏字偏掉，它 这个在负负多一点。负四 不是可以， 这里有这种碎面，我们就框选，然后删掉它，不要有碎面， 这边一样的，这里确定。 ok， 那么这个我们再来拉伸面的边，选择好这个用垂直这里给十确定，做一个方块，一二 一点二。 k 香蕉跟之前一样的，我们做一个体，做一个体来以后我们剪去它，不要保存工具，哎呀，一个个来吧， 不能，是不是？不能，我们就把这个隐藏，把这个 稍微的偏大一点，好用这个正等式图选择它，确定正等式图减去， 这样就可以了，全部显示正等视图，齐步着色。好， ok， 我们这个就一横一竖，就这样放电做一个七准台， 服饰图带边着色，这个用实色更新一览。 好，确定，那么这个也行，那么再下一个 一百零六，一百零六刮哪里？一百零六，我们要拆，这里拆，这里打，这里是加工不到的，这里有立角。 好，我们这样用边界和选趴，选趴，这里用三隐藏破解，确定 这个先把它剪掉。 ok， 这里删除面， 那么这个台我们用偏置， 把这个全部显示正格式图，把这个设透明， 那么这里有个立交，有个立交我们还要拆散，所以说还要备份 模式，复制制图层。一百零七啊，把一百零七关掉， 关闭现在这个隐藏，那么这个我们是怎么拆呢？到底是这样子， 这样子一一个方案，还有一个这样子也一个方案，看到没有？如果我们这样子拆，全部选 是正等式图，那么整个这个夹角线会放到电，放到电的时候，那么这个夹角线会，所以这个不能这样拆，我们撤销， 所以说这个不要，我们这样拆，那个线条就不会眼角了，全部显示，试图这个往下一点。 ok， 那么来做一个，这里，这里好像有点过了，这里到这里 我们负两毫米吧，不要做那么长， 这边也可以复 好，做个基准台，电机基座，这里用十四，其他不变，我们就确定。 ok， 下一个 一百零七，这个不要，下一个，我们就啊做这个半圆就可以了。 好，把这个隐藏，然后把这个修一下，连字面负九九选择， 再选择全部显示正当示图，这个 f 三啊，可以，那么再做个基准台， 这里用十四，我们做一个右工好了。为什么做一个右工啊？因为前面那个放电过后，这里已经没什么材料了，确定把所有的图层打开， 这边这边还没有放电，是吧？那么我们看一下这个可不可以旋转到这边放电。移动对象选择这里，用脚 导入指定食量，往上指定走点。好应用选择对象，这里点到点，我们先选终点，再选终点 确定，那么这个就是方便这里，哎，不会过，切，我们检查一下用这个香蕉，如果他不能香蕉，那么就是对的，再来下一个 一百零七，这个不要啊，把这个旋转移动录像，旋转 指令时亮指令走点，复制应用框，选选择对向点到点这个点 到这个点移动 chili 香蕉，好没有， 我们把图层全部打开，一二三四五六七，我是图把这个往下移，移动录像 这个用复制点到点这里，到这里， 这边点齐步进到线框，我们选这个圆心，到这个圆心确定角色，这个 对向显示，我们框选这个，不要局部着色，确定轻开相框，局部着色，全部着色。 好，那么这个我们就后魔，后魔我们就拆龙宫，用完了刻一下字， 变即刻名称，就用侧面五十图光线确定 好完成，那么这个我们就做完了，谢谢大家。
163数控编程_数控培训
00:46查看AI文稿AI文稿外形分钟顶面对刀吗？你就把坐标放在你分钟的位置吗？放在这块板的中心吗？嗯，坐标最关键了， 五十、五十一到五十四。那前面这个，这个是出多张图的。嗯，他是用成控制的，五十一到五十四，你电机放到多少层？ 开始多少层，结束多少层？嗯，然后这个是弓箭上模人在哪个层？你放到哪个层？这个是图纸放到哪？打印出来的图纸放到哪一个层？哦，然后你要选工作坐标，工作座标就是这个图图哦，就你随时可以装，然后就确定自己就来了，就全部来了。
139彦诚模具

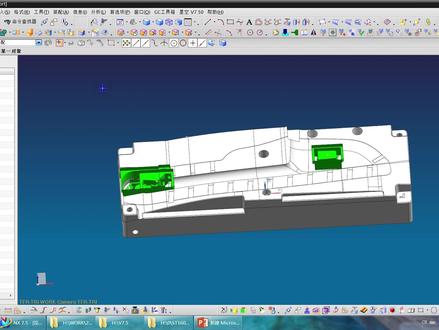

08:10查看AI文稿AI文稿好，我们继续看电极工具，电极排量这个功能在我们啊对电极排调加工的时候会用到啊，我们看一下，这里有 十七个电极啊，我们框选一下要排到的电极，确定电极放置成啊，就排出来的料要放在哪一层，这里你可以选选选，选取一个空白的层啊，就一百二十层行间距， 这是排一条的电极与电极之间这个距离，假如我们要过十毫米的刀，这里可以设置为十一毫米或者十点五都可以列间距， 行间距一行一行，这应该是一条条电极之间的距离。好，我们距离二十，这个列距离就是要过多大的刀，我们用十行秒刀开出，这里设计为十一排条最大长度，这一条电极排多长？ 高度公差就是电机排量啊，公差在多少范围之内就排在一条宽的，公差也是宽度在多少范围以内就排在同一条， 这里可以设置假如这个宽度我们就同样大小的，同样宽度的电机我们才排在一起，那这里可以设置为零， 然后牌条对齐方式是底部啊，顶部底部还是以基础面为啊牌条啊为基础参考进行 排量啊。我们这里就是以电极底部，因为我们这个基准台都是同样高的，我们这以电极底部就可以了，如果如果电极啊基准台不一样高的话，我们可以也可以对齐这个基准面来排这个电极 顶部的话，这个应该用的比较少，主要是弄这两个用的多啊，我们这个全底部水平对齐中。呃，对齐方式 啊，我们来看一下这个，如果我们这里设置宽度公差，设置了公差之后， 然后他这种台可能大小不一样，他排在一同一条了，那这时候他是以电瓶中心啊来对齐，还是以侧边来对齐进行排量 排序？这个以宽度啊，这我们这里设置的工伤的话，以啊这个电极宽度从小到大来进行排练，还是从高度从低到矮啊？从低到高来排序，这里可以选择， 这个应该关系不大啊，我们都可以按照自己习惯相同火化位放一排，就是精工排在一条，出宫排在一条，这样子按电影及塑料复制 啊，这个呢就是如果电极有出做出攻进攻的话，他就按照出攻进攻有几个就来排几个， 然后这个激活的话，上面这个就不起作用了。 假如这里有嗯精工，假如有有两个精工的话，我们把这个勾上，那么他精工只会排拿一个来排料，如果这不勾，我们把这个勾上的话，有两个精工，他两个精工都会排在这个调料里面去 放置这个注息，就是我们先把它排出来吧，确定 好我们再调用这个功能， 这个放弃注时注息就是这个电子信息啊名称以及豪华位，他就会 排了排了排了出来，然后导出外单独零件，就是我们这个排条的同时把这个调料电梯啊同步导出。 好，我们来看一下，现在按照这个参数啊，可以看到这里高度攻差啊，宽度攻差， 这个在公叉在两个相差五毫米以内，他就排到一条，就是这样的状态， 底部现在坐标在这个底面，对齐方式在中心对齐，像这两个不一样大小的，但是他你他惦记的这个中心点啊，这样一条过来对齐，这里行间距是二， 开始我们来量一下 哦，这个电机这个才是最小， 这个到这个 这里距离是二十列，间距十一，我们来看一下， 这里是十一，是这样的一个啊，情况高度工插就是这两个电极不一样高啊，他工插范围呃，就两个落插 在十个毫米以内，他就排在同一条。 这里按宽度排序，就是小的电极排在前面，可以看到这个电极宽度比这个要小，他就排在前面依次往后面排，这样子 相同火候位放一排，像这两个电局是出宫和进攻的关系，这两个也是，那么他相同火候位的才是排在一起， 按电极数量复制。这个是刚刚我讲的，如果有两个进攻的话，他就两个进攻都排进来，这里没有，他就排了一个 导出删除，原来的就是我们导出这个调料之后，就把这个图档里面这排好的调料都删除掉 啊，不，不，保留在里面。好，我们测一下一下，再看一下 啊。这里我们不勾选这个，下次火花味放一排，就混合放。呃，混合火花味排料， 现在我们这个七点五版本，他这个自动编程已经啊支持这个混合和未排量的这个自动编程了，这个就十分的啊，方便。 好，我们就这个不勾选，我们再来重新排量看一下效果确定 可以看到现在条数就明显变少了，像这个 电极他不同额位的牌在同一条，这样子的话啊，就能减少我们这个电极调速，这样子还是比较合理 啊，基本这样排就可以了 啊？这个就是我们这个电极排条。
120@老罗
29:12查看AI文稿AI文稿前模和后模拆完以后，我们来拆相见，那么这个就是前模相见，我们先把它保出去，这些都是固定动作了，好，内选择，找个地方放 好名字起的这个 ok， 确定，然后打开它，打开以后第一步固定动作图层全部打开，全部显示移除参数，这个用的是全选 连接面，不管他有没有效，我们连接一下，正等视图，那么我要先把它翻过来， 移动对象全选这个用角路，这里用 y， 这里截对直移动，确定这种是图。 好，首先我们把这个隐藏，我们看一下这个东西要怎么起诉，这个怎么起诉，放电的时候， 那这个只能啊，把坐标点放在这里了，这边叫 y， y 两边分钟 x， x 就单边啊，所以把坐标放在领部吧，放在这里 创建一个方块。好，选这个选这里间隙给零 确定，把这个啊替换到这里，这样，那么坐标实际上应该在这里 远点。 ok， 好，把那个辅助的删掉，全部检测移动对象，全选这个就用坐标到坐标就好了， 这个是啊， w c h， 这里斜对折 确定坐标， tc 为绝对者。 图层打开一百零一层，开始 这个相见了，把相见打开，那么坐标回接对折，看一下是否在中心这边， x 是零，可以，这里应该以零可以，这边呢？ 二三点四七幺，二，三点四七幺。好，已经在中心了，我们把这个变一下颜色，再着一下色， 这些都是固定动作，基本上我们都要用的保存。那么这个童工要拆哪里立角，我们拆立角，比如说这种地方，这种地 地方都是立角的，我们就裁这样的地方就好了，做一个边界核 剪这里，然后到这里，这里用三毫米吧，隐藏磨人不合剪。确定把这个修一下， 我们这个就只要这些，其他的不要，所以这个剪掉，它 有菱有角的，我们用这个剪，嗯，这个品质面， 这里这里再偏偏不动了，偏少一点， 因为这里有个面，所以说他偏不动。哎， 那么背面我们不要了，不要的时候我们先把这里，把这里切成两半， 选这个，你这个脸左右切掉，它 切不掉啊，这个这怎么会切不掉呢？先不管它， 那么这个你用个包容，快吧， 再减去 这个，我们替换面看一下 t 到这里， 好，再来拆分一下，这个点方向还是拆不掉， 那这个面删掉，再拆一下， 你看这就奇怪了，这叫啊有树， 这可以啊，这个地方那是烂面了，有点烂面了，所以说他就拆不掉啊。这个拆掉，它， 再拆一下， 现在可以了。为什么要拆掉呢？是因为我这个，我打算把这个 品质面这里贴到这里，然后这个这里倒个角， 这个不要了，这个踢放到这里，这样这个踢到这里，这里踢到这边，这个踢到这里， 那么这个再记到这里， 然后下面这个我们不要了， 这个 t 在这里。 第二 好，把它拼起来，全部显示正等式图，把这个设透明，这个设透明 取消啊，这个有立角，有立角没关系，我们把它剃平就好了。这个剃到这里应该是不行，为什么不行啊？因为上面有这个东西，他剃不了， 所以我们就把这个延长了，这样子，再 t 画面这里翻过来， t 到这个地方 还是 t 不了，那就继续领字，哎，这有问题，好，撤销，再撤销，我们这个服务一下呢， 负一，负一点二，负一点一，负了以后我们就把眼角二点二， 应该这样子才对的啊，但是他找不到，可能这个地方有点 妨碍了 啊，再挠一下， 哎，这东西好奇怪啊，这东西好，上面这一块我们不要了， 拉下来 这里，踢到这里，这个踢到这里，拼起来，这个 这个 t 到这里，你这阿鲁，我们打点眼角，然后这里阿鲁一，一点五， 然后这个再挠一下 眼角二点二吧。好，那么这边我们就拆好了。 极不着色，这个要极不着色，这个不要极不着色，这个设置一下，不要极不着色。 ok， t 方面 上挡键摁住这个，再到这个，这个呢，我们把这个平调一下，负一毫米，再负一 啊，那么这里测量一下有多少，有点少，那么我们那个就过来吧， 这边再过来一点， 这个求一下叉，因为这里干涩了，把那个隐藏 这个面 t 到这个面全部显示，那么这个可以了，把这个镜像到这边另换， 应该用这个零，不是小。 ok， 然后再把它拼回来，这个 负五十，负五十，负五十二吧，确定，然后做个基准台，那么这个就做好了。一二 啊，我们那个是 x 一吧，一零一做出诱工 不音算失败啊，把它删掉， 你把它先把它拼起来，然后我们自己拉伸 零四毫米拼量，再来做基建牌。 x 一一零一做出入工啊，这些参数我们都不用动。 ok， 这个我们做三零吧，这个二四往前一点，确定这个删掉，这个平移 负负得正。 ok， 我们做好一个，下一个我们做哪里啊？下一个做这里， 下一层，用这个下一层，下一层我们坐这里 这个地方把这个角， ok， 把那个修出来，哎，我把这个旋转一下， 嗯，这转了个，我们转了三路 两个可以吧？零点五确定，求叉叉 擦掉它，这个不九 复不了，我们就替换面，这里贴到这里剪一刀呢，剪一刀应该该， 那么这个平视一下 这边 ok， 这个这个我们要看一下宽度， 宽度一点五的，所以说这个 f 八百值有斜度，你就不能用这个哦，如果你用这个你完蛋了。因为什么？因为 这样子的话，下面呢？我们就过不了一点五的刀了，所以说不能这样做，撤销一下，我们应该直接拉伸，这样子，拉伸的话这个球差， 这样子，我拉伸的话我就可以保证 保证这个宽度， 他还是有一点五，来测量一下，这里还是有一点五，所以说这样做才是对的。 全部显示正等式， pro 局部着色，那么这边我们要做加强五毫米吧， 这个这里有立角，我们不要了，这个踢到这里 it 踢不动，用品质 好，三除灭起步着射好，那么这个就差不多了，我们再来修一下。 哇，这个在负零点八， 撤销这个立角，我们要避空，这个隐藏一下啊，我们打算用 用一点五的刀来密工来加工，所以说我们这个就负一点一，比刀半径多一点点就好了，宝岩点七五， 这样就好了， 那么这个我们就做好了， 当然我们这个不用那么高的，我们这个要做低一点，看到吗？做低一点， 这样子，这里给零块 这个 t 方面啊，这里 t 到这里，然后 隐藏一下，这个要闭空，我们负一就好了， 这个 t 到这里拼起来，然后这个 t t 到这里全部显示，然后就打开了， 把这个隐藏一下，看一下，这样子，看一下高度，我们一般是一点五的刀，可以加工七点五，是不是？ 那么这个我们还可以五毫米，还可以负一点五，避风稍微多一点 一点二吧。好，全部检测，正等视图啊，那个就这样做好了。 一点二是不是有点多啊？一点二啊，二点二，二点二，我们瘦一点二点六， 这样应该够了，一点六都可以。把这个镜像到这边，镜像 这个轴你复制七七幺，把乐频拧过来，移动物件 负五十。 嗯，四十八嘛， 把这个隐藏，因为这里多了，我们要做小一点反转显示和隐藏，全部显示 好，把它拼起来。 ok 了，我们做个基准牌， 这个做六八， 然后这个做鳄鱼十八。可不可以这里做三十八， 测量一下单边是否有四毫米，四毫米 k， 嗯，这个我们就这样做。嗯，这个做一个六公分了。确定 把这个删掉，把这个给一个独立的颜色，因为这个是做一个幼工的， 把它平移回来，移动录像，这个正的。 ok， 那么这个就 差不多了，再来做下面，下面用这个，下一层 做这个包容边界和这个用边嘛。好，然后这里就做这么 bug， 确定 简单的，我们先做，做不了的那些再说。 那个舌头，那这个基本上都不要了，这个不二吧， 取消，再复一下，这个不要了。 哇塞，这个地方有点问题哦，来切一下，看一下能不能把它切断，不行我们撤销，再撤销 啊，这个就不能切了啊，切到这里有问题，所以我们这个就复再复，这样可以这边 先把它剃平，剃到这里，然后再竖 啊，全部显示正文字符，把这个 shippo 五零， ok 了，这个，那么这个这两个应该是不要了，是吧？好，这里到这里三毫米，用负一点五 up 五十图，这个到时候我们用多大的刀加工啊？比如说我们用十毫米的， 意思就是说我们这个童工就做到这里就够了，稍微往前面远一点，不用做那么长， 做到这里剪掉它这个点和方向，这面再看一下， 再放入两毫米， 再比一下， 用两毫米有点多了，过来一毫米啊，这铜针就长这个样子，但是基准台不要，不要坐在这边，这样子 太高了，要坐在这边，要坐在这边，这边就矮多了，是吧？好，这个杆小点，二八三，看下怎么拼哦， 这个往下到三，哎，不对，幺六， 二六是这个数，二六排，那么这个二六， 这个不行，这个应该是二一，再往下再二二，这个呢？ 这个能不能用二三呢？二三太小了，还是二八吧， 这个是四七零四八。 ok， 那么这个我们就做成这样子，一个右空一零三 x 三，确定 快了， 那么这边呢？这边我们镜像一下，记住啊，镜像是两个不同的东西啊， 啊，把移动制图层，一定要移动制图层，引流式 e 零四，打开，这个要给名字了， 在这里点一个 名字，电机名字 next 四。好，我们选择那个，确定就有名字了，一百零五层， 一百零五层啊，方便放哪里啊？我们方便放这里五十图，这个用十毫米，十毫米加工，我们看一下这个，这个地方， 就是这个地方能不能加工出来，勉强能够加工到位，所以说这个这个角我们就不用做了，我们就做一个这个地方就好了， 作为一个边界格，这个用面谱选这个， 再过来个一点五两毫米吧。好，确定翻过来， 这里 t 到这里，这个 t 到这里负九了，再负，再负，好，全部填正正常视图， 这个面 t 到这个面能上来五十条。确定， 然后这个用拉伸拼起来，这里是透明，我们看一下这个这个 面，这个面我们要避空，所以把这个避空一下，用这个拉伸面的边下一毫米剪去它。 确定全部显示，我试图轻轻按过去， 用这个镜像复制取消， 这个太多了，我们复掉一点 啊，做个基准牌， 这个 测量一下五毫米，你这个三毫米就好了。然后用 x 五一百零五做一个右弓五十 pro， 这个太长了，我们做二十五吧。好，确定 这个也做一个诱工了，图层全部打开， 编下颜色这些呢？是做一个诱工。 好，那么这个前膜相见我们就拆完了，谢谢大家。
01:56查看AI文稿AI文稿现在我们来看一下电机工具初始化模号，点击功能，这里就可以弹出这个初始化模号，我们来看一下模号，我们这里可以输入 s t 幺六零四零，客户这里可以下拉，假如是普吉亚，如果客户来我们这里没有，可以在我们这个外挂啊，目录里面 这里有个 custom， 客户这里添加，比如说，比如 德国大众保存退出，再点击这个功能 啊，德国大众就变过来了，或者这里可以手动输入上上海大众，这样都可以 点击，确定之后在我们这个目录里面会产生一个文件 啊，帽子，这里就是储存我们模号和客户的这个文件，这个就，嗯，不能删除，不要删除掉了， 这个定义好模号之后，在后面的啊程序单放电图以及其他图纸会用到的地方都会啊，显示上去就是从这里进行一个初始化。
12@老罗
