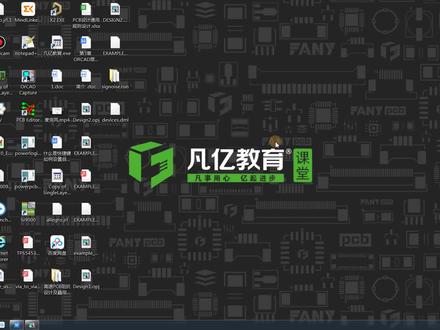

大家好，这里是班教育好，我们这一课呢，给大家讲解一下。哇塞，第一软件怎么去显示这个原件原器件的封装名称呢？啊？其实我们这个封装名称和这个封装属性以及一个外六值可能是 不太经常去显示的，但是如果大家如果有需求的话，呃，还是会去显示在这个原图里面的。就是啊，这样的话，你把一些 pcb 像这些的话， 买一些 bgb 封装，你显示在这上面了，你就可以看到啊，比较明显就一目了然的一些情况 啊，这边好像是都没有显示这个 pcb 封装的啊，这个好像显示的一个 bc 的 pcb 封装是吧？那么我们该如何去显示这个 cb 碰撞在这个原图上面呢？啊，这就看自己的需求。好，我们这节课就教一下这个大家的一个小的技巧， 如果去显示这个 pcp 封装在这原图上面啊，你首先选中这个元器键是吧？假如说你要把这个啊原机键的一个 pcp 封装显示出来，你首先肯定要选择这个原机键，选择原机键以后呢，点击右键， 点击右键，然后这边有一个 id 的普洱佩奇是是吧，就编辑这个原切件的属性进去啊，点进去以后呢，你就可以看到这边的一个 pcb 封装是用的哪个类型的？是用的阿尼斯尼亚的是吧？ 好了，那你是你爱的，那我们就把它显示到那个呃， pcb 里面，你可以在这里直接点击右键， 右键下面有个 dspladsplay， 然后这里有个警告，你不用管，直接点击 ok 就行了。点击夜色，然后这边他他你可以看到他这边选的是这个 dloddsplay 是吧？就是多不显示，不管是外六值还是内都不显示。 好的，那么我们这里呢，只要显示这个弯流值就行了，因为他这个弯流值就是我们要想要的这个封装名字，是吧？那我们在这边选择这个封装名字就行了，点击， ok， ok， 然后你再搜一下，点击 yes， 好，克拉斯，你就可以看到我的这个一个工装名称，我就显示出来了，是吧，那么我就显示出来了这样的一个小的技巧，就啊，大家可以有，如果有需求的话，大家可以去使用，就是 的一个啊，小学技巧， 一个零四零二的封装就显示出来了，万圣灵 或者是你双击双击也是可以进去这个属性的编辑的，是吧？点击键栏选择上面的一个 dissplay 也是一样的，上面有一个 dissplay 的， 这个也是一样的去显示，相对于其他的一些东西也是一样的。假如说你这个位号呀，也能选择这个迪斯科类的去隐藏或者去 显示，只要一些能隐藏隐藏的一些相关属性呢，很多是可以在这里选择，让他在这属性里面选让他显示或者不显示的。那么呢，我们这节课的一个小技巧，就是这样的一个方法，大家如果有兴趣的话可以去 学习一下，然后啊，希望在设计中对大家有有一定的帮助。好吧，好，那么我这一刻就给大家讲解到这里了，那我们技术交流群呢？ 呃，先是这样的，我们的一个技术教育群其实现在是应该是算比较成熟的，因为每天都有技术老师在里面值班，大家有什么不懂的地方啊？可以去我们的一个技术教育群里面去提问， 然后基本上都会有人给你解答的，然后你可以先加一下这个微信，然后备注入群就行了，然后备注入群 啊，他就会给你拉进群就行了，拉进群的，然后后面呢是我们的一个 pcb 联盟网， pcb 联盟网呢，里面是有一些啊，相关于一些一个 pcb 设计方面的一些资料啊，大家有兴趣的话也可以去关注了解一下啊，看有没自己想要的一些资料进行学习是吧？好，那么我们这一课呢就给大家讲解到这里了。好，谢谢大家。

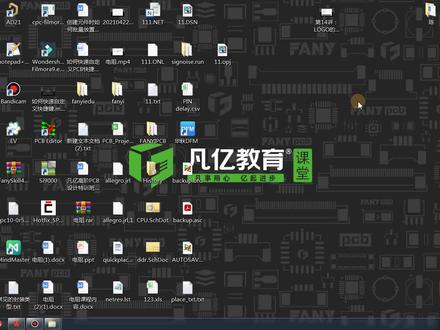

大家好，这里是法院教育我们这一刻呢直接给大家讲解啊，大家可以看到这边他这个软件里面的一个板框呢，应该如何去进行一个修改啊？我们很多时候就是假如说我们换一个规则的板框啊，有时候我们觉得， 呃这板框需要修改了，就我可能布局的时候发现这个板框呢，呃是小了，然后我需要把它改大，那么我们很多时候可能大家如果不知道这个方法的话，就是直接把它删除了，就重新再画一个，是吧？ 但是我们也可以通过这个方法来调整呢，他这个板块的一个大小啊，大家可以看到这边，那我给给给大家讲解一下这个方法 是如何去更改这个板块那个大小的。其实这个你不光做这个板块的时候，你做适应的时候也可以用这个方法去 啊，将这个板花改大或改小，给把他一个身身边框改大或改小，也可以用这个方法啊，假如说我这边画一个画一个这样举行花，我现在呢量一下他这个啊，我不量吧，我直接就我直接放一个这样的， 放一个这样的大小的 plates， 然后假如说他的一个宽呢？每宽我放五千，呃，然后他的一个高呢？我这边呢给他搞两千 啊，就这样的，那你可以看到我这边给他放置出来，放出来以后呢，我这个宽是 宽是五千是吧？那高是两千，那么我这边要给他改小啊，改小，怎么怎么去改小？ 我用哪个命运去改走呢？其实你可以看到这里艾力的下面呢，有个威威特克斯是吧？威特克斯呢？他这个命令其实你可以看到，假如说我点击一下啊，选择，然后大注意了，我们这边其实你要选择那个， 你要选择这个，这端点你要抓取才行，所以我们这边呢进行一个抓取，点击右键 speak to 这个点，呃，点中是吧？ 啊？我看一下， 大家注意了，这个我们刚画出来的其实是一个 shift， 那我们没办法，我们他这个命令呢，只能只能 vtax 这个线，是吧？那么我们这里就把这个 shift 呢给他打散了，用这个 decompus shape 把打散成，呃，放在打散成这个线段，然后把它放在一个奥特曼层， ok， 这样进行一个打散，打散以后我们再把这样的移动一下，这个啊就变成一个，就变成一个那个线段了，是吧？那么我变成线段了，我们再把里面的一个线给他删掉， 删了 shift， 我们删掉，那剩下的就只有线段了啊，怎么去删的呢？就点击这个删除命令，然后这边选择单独选择 sift， 然后点击删除就行了。 ok， 那么我们再用这个命令呢？艾力的下面有个 vtext， 是吧？点击这个 vtext 呢，然后选择这个点端点啊， 那这样的话我们我们就可以进行一个这样的移动了，是吧？你可以看到我们这边移动， 那你可以看到我们移动的时候其实他是一个不规则的，是吧？那么我们怎么去把它弄成啊这样的规则的呢？啊，我们这个时候没就可以用我们的一个做播法去啊，给他弄了，因为我们这个长是五千，是吧？ 那我们这个长是五千的话，假如说我要给他缩小到呃三千，那么我就得往这边 往 x 方向移动两千，是吧？那么移动负两千，那么就点击 ok 就行了，你可以看到我这边移动负两千，那我们下面呢，一样的也要移动一个负两千，那么再抓取这个点，抓到这个点以后呢，我们再一样的 x 负两千，是吧？ 大注意了，输入这个坐标的时候呢，你这个要 a x， 就是纵向，呃，横向的 一个坐标，然后加一个空格，然后打入你的一个使量值，就这样的情况好了，那我们这个其实也是一样的，我们抓取这个点，抓取这个点以后呢，我们也得往这边一两千，是吧？然后再才能往那边的那个进行一个重合 啊 a s 然后破两千， ok， 那这里也是一样的进行一个呃，往那边移动 i s 破两千， ok， 那么这边呢？其实就给他改好了这个板框，是吧？那么其实我们改板框就可以用这个这个方法去进行一个更改， ok， 那么我们这一刻呢，其实给大家讲解的就是这么简单的一个小的技巧，是吧？啊？或者是你可以看到我们下面呢，我们下面还有个什么，你可以看到他这个圆形的 规则板宽，就是用我们的一个 jcobe 命令，也可以进行外扩和内说，是吧？你可以看到我们这个假如说你画一个这样的一个圆，是吧？然后你可以用 ccobe 命令，这 ccob 命令呢？这边外扩和内缩，内缩多少？内部或是外扩多少，你这边要选择这个呃， 包了这么长的一个奥特曼针，然后再进行啊，假如说你这外扩外扩二十 进行一个外扩，你可以看到我们这边就直接外扩了一个二十秒的这样的一个，呃，反光的，是吧？那你把里面的一个圆删掉就行了， 就后面快，外国的爱神呢？就是我们自己，我们这边得到了一个板框，新的板框， ok， 那么我们这边呢？啊，这一刻就给大家讲解到这里了啊，希望对大家有帮助。那么我们如果大家对这个 cb 设计方面感兴趣的话 呢，可以去我们的一个 b 站搜索反应教育啊，上面有一些两层板四层板的一个教学视频，那有兴趣的话可以去看一下。好，那么这一刻就讲到这里了，谢谢大家。

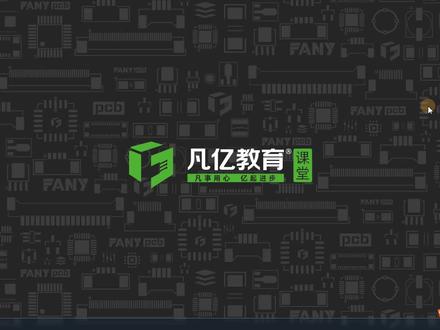

大家好，这里是防疫教育，我是防疫彭老师，这个给大家讲解一下如何把板关倒原模以及倒角。首先呢我们先打开 pcb i 里的软件，点击打开， ok， 打开以后呢，我们这边没有准备事先准备的第三个文件，因为第三个文件都是结构那边绘制的，如果结构那边没有绘制，他会给你一个尺寸，让你去在 让去在 pcb 中记以后绘制一个也可以，然后我们可以进行倒圆孔以及倒角，首先你添加以后呢选择谢格，在这边注意一下，这边要选波瑞芥末层的波特曼层， 看一下下面的选项啊，像这些就是会放置一个，自己放置一个板框，自己放置一个板框，放置一个自己自定义的大小的长宽都可以自定义大小的的板框，这个是 这个是方形的板框，就像上面对应的长宽，方形的这个是已经倒角以后的板框，大家可以看一下哦，这个是倒圆角的板框，这些都可以自己自己去调的，如果倒的话就在下面设置设置就好了，自己设置 这是一种方法呀，但是我们这里的话，我们教大家如何去手动手动倒脚， 哎，我们先放置一个反光下去， 大注意一下，在这里是不能用不能倒的，为什么呢？不能倒的原因就是因为这是一个借口，倒板框呢只能用 线去倒，只能把它打散成线才能导成反光，我们可以先把它，我们可以先让大家看试一下啊，这两个功能呢，这个选项下面的 dfdift 下面的两个是倒板光倒那个圆弧以及以及倒角，这个是上面那个是倒角，下面是倒圆弧，可以选择一下， 找选择一下，点击一下， 这是倒不了的，为什么呢？上面可以看一下，没有找到这个电器，没有找到这个电器，电器网络电器点， 找不到这个点，因为他这个线管，他这个整体，我们找不到这个，所以我们在这里先把它给打散掉， 选择这个功能， dcopps， 选择一下，点击一下，这里直接框选打散就行了，因为这是一个整体啊，整体，然后直接选一下就行了，然后点击荡一下荡，注意你荡完了以后，因为 可能 可能还有些要把可以移动一下，移动一下，试一下，像这个线管移动以后，后面是才会显示出来，后面其实还有线的， 你打伞了以后，我可以把它删掉，删掉然后再移动， 这一动就就可以看到线否已经删掉，剩下的就是线了，我们可以看一下，这都打散了，刚刚是一个整体，然后现在就不是一个整体了， 不是整体，我撤回这个地方，要撤回不是这个整体，我们现在就可以开始倒圆弧以及倒角了，我们可以先试一下倒角，点击这个命令，选择第一个点， 选择第二个点，但其实这里已经倒了，大家可以看一下，因为因为这个太小了，我们这里可以调那个大的，那个尺寸的，这里调一下，调成 两百， 推荐闹一下，然后重新点击进去倒角两百，选择第一个点，选择第二个点，是吧？我们就可以看一下这已经变大了尺寸， 这些是那些角度，倒角的角度大家可以自己去试一下，然后我们如何倒圆弧呢？倒圆弧其实是一样的， 在这下面的这个功能， 选择这个选择这个命令就开始导人服了，选择第一根线，选择第二根线， 其实很小啊，这个尺寸也是可以自己改的，这个是半斤尺寸， 奔驰尊也是可以改的。首先大家确认一下，你倒之前要确认一下单位， 像我们这里应该是没有的单位，没有的单位 如果是英寸呀毫米的单位的话，就可能会导致很大，到到时候会出问题啊。一般我们画 pcp 设计的话，一般推荐大家用好，用 mil 的单位会好一点，因为 mil 六的单位和毫米单位切换之间会有那个误差的，像这这种地方，你如果用六的单位绘制完了以后，你再去切毫米的单位的话，他就会 有误伤，会报错的，然后你切回来他还会报错，还会再你又要重新移一遍线啊，把 dnc 全部都修掉，这样搞起来很麻烦，所以大家要统一下单位会比较好一点，就是 我们这边也可以把那个悬浮的修大一点，修的明显一点，这也修个 很近，我们这里修过湖北吗？ 这球看一下看起来很明显， 这边也可以先设置一下， 这边设置一下，这都是一样的，我直接倒掉就行了。 这就是如何在板框中倒圆弧，已经倒角 就是这两个命令，大家可以去自己试一下啊，试一下效果。好了这课就到这里了，希望对 各位同学有帮助，谢谢大家。

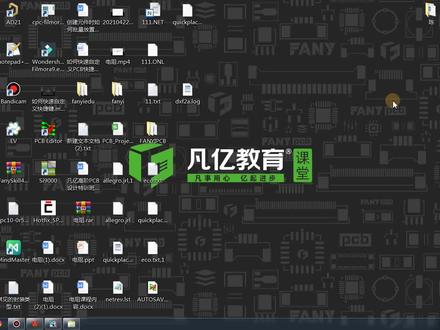

大家好，这是反应教育，我们这节课呢就给大家讲解啊，这个软件里面如何去绘制版框，那么我们绘制版框的方法有哪几种呢？啊？我们这边可以看到。呃， 他这里介绍的是一种方法，那么他是以什么为例的呢？就是以这八十乘以百的举行为例的啊，那么我们这一个呢，也以这个例子去呃， 给大家讲一下一个规则的矩形，他的一个放置的板块方法有哪几种？ ok， 我们还是一样的打开这个 pcb 给他啊，演示操作一下，这样的话啊，大家会看的明白一点是吧？啊？他第一种方法其实就是我们一个 id 的烂，是吧？啊， 就是这个 id 的 nice， 然后在这边他选择了你在后面重的界面呢，你可以选看一下啊，这边他的一个 clus 和他的一个商铺 clus， 我们既然要画板框的话，就画了他的一个板框层，那么对于我们这个啊这个软件来说呢，他的一个板框层在哪里呢？像我们的一个暴力尖墨唇下面的一个奥特曼层，这个才是他的一个板框层， 他的一个男人，那我可能怎么去选？我们肯定选这个呃线的一个属性，直线的一个属性是吧，而不是选择有圆弧的属性啊，然后这边可以选择九十度的，因为我们是画的是一个呃 规则的矩形，是吧？然后这边线的一个宽度，我们当前是个没有单位的，因为我们一般新建的话啊，都是一个没有单位的， 然后我们这边要用用六没有就行了，然后他一个放的用十六的也是可以的啊。我们这边啊输了这个东西以后呢，我们这边其实可以按照我们的一个零点去输出的 那一个线呢，就设置到我们一个零点过去啊，你可以看到我们这个零点好像在下面滑不下去。为什么滑不下去？因为我们这个界面其实他限制了我们一个宽度，但没问题，我们重新重新弄一下， 我们重新修改一下我们的圆点啊，把圆点修改到这里，你可以看到我们的圆点当当前位置他在这里啊，那么我再进行一个呃线的一个绘制，然后他的一个线呢，我们设置成零零出发，然后偏移多少呢？偏移我们的一个，呃， 我们长宽是长乘，宽是八十乘一百，是吧？那么我们长呢？就是我们的一个，呃，八十，然后宽呢就是我们的一百，那么我们八十乘扁，那么我们这边我们把这个宽呢 算成八十。算了啊，你可以看到我们往上走，其实是我们的一个呃， 宽，是吧？那么我可以，你可以，我们可以这样，我们可以进行一个偏移，是吧？进行一个 l y 的一个偏移， l 就 l y 是什么意思呢？就是我们向 y 轴偏移，偏移量多少？那么我们是 当前一个单位，是六，是吧？那我们偏移八十毫米，八十毫米呢？我们直接换算成啊四十六的一个换算吧，我们就不用三十九点三七了，那换算起来太麻烦了，是吧？我们就用大概的一个值换算，那么就是我们一个三千二百六，是吧？往上走我们一个三千二百六 啊，这样就是我们的一个八十毫米，八十毫米的，然后往我们可以往左边，也可以往右边，假如说我们是往 左边的话，往左边，那么就是啊，负的 x 坐标是吧？负的 x 轴偏移多少呢？偏于我们的一百一百，就是我们的一个四千米就负四千， 你可以看到我们这边呢一百四十四负四千啊，你可以看到我们这边的一个呃，宽呢和长，就是一个这样的一情况，然后我们这边呢，然后 再把这个进行一个啊抓取就行了，因为他是一个规则矩形，我们只要抓了这个点就可以了，是吧？那么这样我们的一个啊矩形框就画好了，从我们的一个板框当前八十乘一百的，那么可以 不放心，我们可以进行一个测量，这边有个测量单位，然后测量的一个，然后抓这个角， 然后可以，然后再转这个这边的这个角，然后我们再看他的一个，再看他的一个 sy 啊，其实他这边你可以看到 我们啊用的是四一喵一毫米等于四十喵的那个，所以他这边单位有误差就变成了一百零一了，是吧？也就我们的一个八十一了啊，就是八十一乘一百零一了这样的情况啊，所以我们啊，你如果是 如果你要用毫米单位的话，你可以直接先切成我们的一个毫米单位，在这里先切成一个毫米单位，然后再去画我们的板框，画完以后呢，你再切回我们的一个没有单位，这样会好一点， 这样的话就不会有有一点点误差了，是吧？其实这这个误差也还好，可以看一下，就是 零点，我看一下多少的一个误差，他这边呢是一个一毫米的一个误差了，一毫米的误差算比较大了吧，所以你要换的话，建议大家我可以用三九点三七去算，也可以把这个先切换成一个呃， 毫米单位去画板画，然后我们这样呢，我们这样是一种方法，然后还有个什么方法呢？就是我们不认识上面呢？呃，我们可以直接点击这个矩形框， 矩形这个线法就点直接点击这个矩形线法，然后你可以看到其实这边呢他是有一个这样的 啊，稍等一下，这边好像直接有一个这样的啊选项，那么我们这边 oppo 界面的你可以看到这里，你可以在这里 进行一个沉的选择，选择奥特曼沉，然后这边选择我们的一个直接放置的普雷斯。呃，一个矩形框是吧？就是我们的一个长宽啊，我们可以在这边先改一下单位， 先把改成毫米的吧，改成毫米的，然后点击， ok， 点击 ok 以后呢我们在这边，然后点击不认识下面啊，不是不认识下面啊，搞错了搞错，不是不认识下面，我们点击这个线谱啊，在这里呢，我们就是一个毫米单位了，然后我们选择啊 一百，他的一个宽呢是八十长呢 啊宽其实是一百啊，他的一个高其实是八十，我们就可以看到放出来呢，和这个其实是一样的， 一样的，但是他比那个小一毫米，因为我们一个单位误差计算的小的一毫米，是吧？这样一个情况，其实就是我们第二种方法去啊放置我们的一个板框啊，和我们第一种方法，其实啊 结果是一样的，但是他的一个过程不一样，是吧？就是我们第一个呢，是通过我们的一个呃坐标的一个方法去偏移他，然后第二个呢，其实通过我们的一个谢果的一个方法，就添加一个谢果的一个矩形框，然后放到我们的一个 奥特曼城区。啊，这样也是一个种方法，就两种方法给他去啊，绘制一个板块啊，当然大家可以有选择去的，有选择性的去选择这两种方法，是吧？啊，其实你可以看一下第二种方法还是比较简单一点的，就是如果你画规则矩形的话，规则图形的话，就规则 掌控的话，可以用每个第二种方法。好，那么我们这一课呢就给大家讲解到这里了啊，希望对大家有帮助 啊。我们如果大家对那个 pcb 设计方面感兴趣的话呢，可以去我们的一个 b 站搜索房源教育啊，我们上面呢有一些入门的两层四层的一个呃教学，然后大家有兴趣的话可以去看一下啊，那么我们这一课就给大家讲解到这里了，谢谢大家。

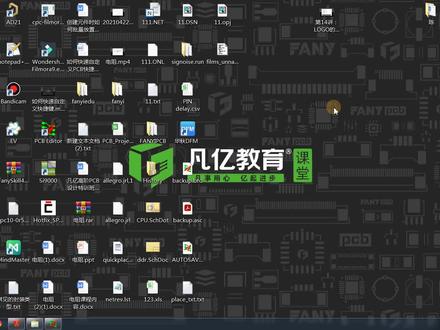

大家好，这里是法院教育，我们这一刻呢接着给大家讲解，大家可以看到这边呃针对疫情板块呢，我们如何将走线沿着平行板框进行布线呢？啊？其实我们这个呢，呃可能大家很少见过，但是对于做那些，呃像 lpc 设计啊，像那个灯板设计的时候呢，呃就会经常 看到这个东西，好，那么我们这一刻呢给大家演示一下，那首先呢打开这个 pcp 软件是吧？啊，你可以看到这是个圆形的一个反光，是吧？那么我们这个时候呢进行这个呃走线以后怎么去走呢？首先你点击这个走线命令 啊，先走一段线，走段这样的线，然后我们再点击右键，右键你可以看到这有个 control， 是吧？ control 呢，你可以看到这里有个上面是若 kbin， 下面是 concrete， 是内尔 conquer names 吧，那这个呢其实就是两个不一样的一个模式了，你可以看到如果你选择这个 lk 变音区域的话，我们设置走线的一个间距，呃为实名，按走线的时候会一直按着这个走线去走了， 那假如说你用下面的话，他就是按下面的那个规则去走，就这样的情况啊，好， ok， 那么假如说我们是啊选择这六个变音的话的话，我们再设置啊，为了显示明显一点，我们把这个 啊间距设置大一点啊，那你可以看到这边呢，他的一个情况就是这样的了，他就沿着这个板框进行一个啊，这边的一个布线 进一个这样的布线了，贴着板框像内裤，贴着板框像内裤这样的 啊，五十五十六的一个布线的情况进行一个布线，你可以看到一直往内 就这样的一直布一直布，那这样这样的这样的布的情况呢？一般是哪种呢？一般是那些啊灯板的一般设计其实就是这样的，你像假如说你走你四十五度或者是九十度的话，他是没有一定的呃规则，是吧？那你走出来的线呢？你可能就是呃， 不是你想要的那种情，那种那种形状，是吧？那你这样的话，你就可以在这边你走的时候然后设置一个间距， 设置一个间距呢？假如说你像内裤多少，内裤多少这样的一个器件，因为你器件都是这样的一个几坐标一个几坐标去布局的，是吧？我说你这里一个器件那一个器件是吧？嗯，就像这种内裤的，你就可以用这种 啊贴的 l k v e 的一个线呢去进行一个布线，这样的话看起来就很规律一点，是吧？ ok， 那么这个呢，其实就是我们这一刻给他讲解的这个啊操作方法啊，那么我们这个就给大家讲解到这了啊，如果大家感兴趣的话，可以自己去 熟练一下方这个方法，或者是啊运用一下这个方法，让让他变成一个自己的东西，是吧？ ok， 那么我们这一刻呢就给他讲解到这里了啊，如果大家我对 pcp 设计方面感兴趣的话呢，可以去我们的一个 b 站搜索反应教育啊，上面有一些两层板四层板的教学视频，但有兴趣的话可以去看一下，那么我们这一刻就啊讲到这里，好，谢谢大家。

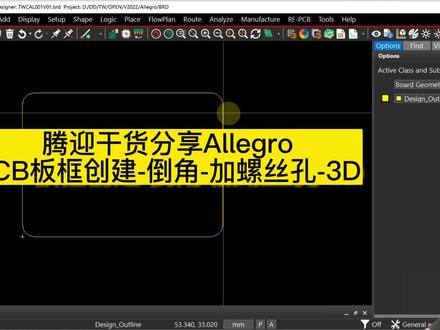

brightest in the moon， p c b 板框的长卷啊，以及倒角加螺丝孔。好，我们要做成什么样一个规格的？一个 pv 的尺寸呢？啊？这么样子，我们呢做成一个五十三乘以三十八毫米的，然后呢倒角半径三毫米，然后呢我们给螺丝孔半径一点五毫米。 好，打开我们的这个装好的 alecle 软件，打开之后的话呢，我们呢可以在这里面去新建我们的 brd 文件，可以从这里面新建 找个存储路径，把它存存起来啊，然后呢这个路径的话呢尽量来讲不要有这个中文啊，不要有中文，不要有非法符号，比如我把它呢放到这里面来， 然后呢在这里面呢可以取个名字，给他 名字的话呢，可以根据项目的名称来取。 v 零点 点一啊版本呢？给他零点一版本啊， ok， 然后呢在这面打开。好，我们呢做一个双面板就可以了。 ok， 那这样子的话呢，哦，这里面呢就是一个双面版的。好，我在这里面呢给他唱卷一个啊，一个版框，然后呢他的一个尺寸呢是 五十三乘以三十八毫米。好，我们用毫米单位，那在这里面选择这个毫米单位， 毫米的话呢，一般来讲的话呢， 我们演三位小数就可以了， 可以在这里面来修改。 nico 的话呢，它对这个高温频呢，这个电脑啊，它的兼容性呢，相对来讲没那么好，所以的话呢有些需要调节一下这个边框。 ok， 好，那我们现在来就画一个啊，我们画一个这个外框放到哪里呢？放到我们这个 design online 这一层呢，我们可以给他个黄色， 在这里面呢我们给他一个圆点，先设置正面的圆点啊，从这里面可以更改圆点。 ok， 那接下来呢我们呢给他加一个板框，好，可以从这里面呢画一个板框，我们这个尺寸呢就是五十三乘以三十八。好，可以在这里面放置五十八 啊，五十三啊，乘以三十八，五十三啊，三十八。 好，这样的一个尺寸的我们给他呢，哎，放到啊， 到达了这个左下角，左下角在这个圆点上，所以这点坐标的话呢，我们就给他一个啊，诶， 五十三，然后呢？三十，哎， s 是零哈， s 是零，然后 y 的话呢就是三十八。 ok， 从这边放过去， 如果错了可以在这里面右键 o p 往后退一格啊，好，把它呢放到这个坐标上去， 零三十八。 ok， 那这个的话呢这放的就是一个矩形哈，矩形，那我们如果想去 这个倒角，我们 k d、 e 呢给它做个倒角， 倒酒的话呢，我们可以先在这里面呢先呢对它进行一个。哎，分解好，可以先分解一下， 可以先找个类的将它放起来， 给他倒个三毫米的一个倒角啊，这里面呢有要求，我们对着要求去操作，半径三毫米。好，这里面给个三。 ok， 点一下这里面， 这回呢这边呢就有这个导角了。 ok， 我们呢放到这个板框这边来啊，放到我们这个板里面。 好，那有了这个板框哈，有了这个外形，我们可以通过 view 三 d 这地方可以看一下，我们这个板子 我们可以看一下，那就有这样的一个啊，尺寸就是呢一个长，这面呢是五十三， 宽啊，这边呢是，哎，三十八，我们还需要在这里面呢有四个螺丝孔啊，这里面四个螺丝孔。 ok， 那接下来呢，我们给它添加一下这个螺丝孔。 好，螺丝孔呢？它的大小是多少呢？正面诶，我们要一个一点五的，一点五半径一点五，那直径的话呢，也就说的是三毫米， 这个的话要放螺丝孔而言的方式，一个呢可以在正面添加正面圆，放到我们这里面 这个哎， car out 这里面来啊，就是我们把那里面的一个 car out 啊，找到 car out 可以放到这边来， 可以放到这里面啊，给他一个尺寸啊，这边一个半径，是吧？一点五啊，那就可以在这面以一点五这样去放，他放到这里面，这里面这里面来。这十种方式。如果你做了有螺丝孔，可以从这里面把它加进来啊， 比如说从正面啊加个螺丝孔， 找个螺丝用完 好，比如像这里面我这个呢是三毫米五毫米的，然后呢在这里面找个哎位置给他放一下，比如说我们放到他离板边 s、 y 分别为四毫米啊，然后在这里面给他四毫米。好，这里面放， 这就放着了，对吧？那我别的地方我还需要啊，对吧？那我们还可以在这里面呢，再放我四个角，我都需要啊，都需要，那我就再放一个，我要再给他一个位置，那这个时候的话呢，他就是 a s， 就是上面的这个，那就是三十八，那减四就是三十四。好， ok， 那我们可以再放一个啊，再放一个， 我们呢总共需要四个啊。 ok， 那这边呢我们再放一个。好，可以通过移动这里面移动过去也可以的。好，在 里面呢可以。哎呀，那个输入我们的坐标，那这个时候的话呢，总共是五十三，对吧？五十三，五十三减四啊，那就是 a 四十九，四十九， 四十九，然后呢三十四毫米从这边放，再放这一个这个的话呢，那就四十九四毫米， ok， 从这里面呢放到这边来。好， ok， 那这样子的话呢， 我们呢这里面这个这四个螺丝孔我们就放出来了啊，放出来的话呢，如果不想移动它，我们可以把它先锁一下，这样子锁一下， ok， 我们又可以通过这面 view 三 d 通过 这里面可以去查看它。好，这个时候呢是不是就是有四个螺丝孔啊？对吧？就我们四个螺丝孔，那这样子的话呢，我们一个这样尺寸的一个板框，我们呢就把它给弄出来了，给做出来了啊， 当中呢我们后面呢要做 p c b 设置，是不是？那我们可以在这里面再给它画一个，就是呢原件放置的区域，还有了布线的一个区域啊，那可以用到我们这里面啊， air 底这里面呢有个 z copy， 这里 把他的放一个原件放进去啊，原件的离板片，我们让他又有一个毫米吧，那在这边我们点一下啊，好，那，哎，对于我们的这个布线， 我们让这个线的话呢啊让他的铝板边啊有个零点三毫米吧。 好， ok， down。 好，那这个处理之后呢，我们呢一样啊可以将它呢进行啊锁定，可以把这一块锁一下， 保存一下。我们这个 p c b， 那这里面呢就有我们这个结构啊，有了这个结构之后呢，我们呢后面呢就可以去 导入我们的网表这些啊，就可以进行这个 p、 c、 b 的一个设置， 那更多详细的呢？也可以看这里面哈，这里面呢也有这个进一步的一个讲解哈，已知练史文件在这里面。
