MAC如何在cad里面切换图层管理
当我们在绘图时，可以直接切换对应图层限行，直接画图不用画完以后再更改图层，输入 l a y m 或者 m o l， 选择需要绘图的限行，此时绘制出来的就是对应图层的限行。 比如直接画中心线层限行，输入快捷键，选择中心线，绘制出来的就是中心线。 划虚线曾限行，输入快捷键，选择虚线，绘制出来的就是虚线。
粉丝640获赞4975
相关视频
02:59查看AI文稿AI文稿赶快拿纸和笔来，我再给你们教一个，就是这些图层是怎么新建的？首先我们输入 l a 快 捷键空格，然后现在我们不是就是出来这个这个图层的这个这个对话框了，然后这里这个这个是新建图层，点一下，这不就出来一个吗？你比如说我要建墙体， 给他命名 p 一 杠幺零幺墙体，然后给他一个颜色，别给他白色啊，给他一个蓝色吧。 ok。 然后这个就是我们的墙体线， p 幺画个直线，这就是我们的墙体线，你比如说我在这里画一个墙体线， 然后我们看这个线哈这个墙体，然后我，我不想让他在这个里面显示，我就点这个，这个类似于星号的这个键，点一下他就隐藏了，就没了， 就没了，然后看这这不就有了吗？我点就是这个，这个是点他，他就是没有的意思。然后点锁，锁的话就是锁死了你这个线， 你锁死之后这个线，呃，没办法移动也没法移动，就是删也没办法删，任何操作都不就相当于已经锁死了这个线，不能再操作了，这个就这个锁就是这个意思，然后这个是隐藏的意思，这个也是隐藏的意思，这个灯泡也是隐藏的意思。好， 我们我们现在就是刚才是在布局里面，现在是在模型里面，模型里面同样这个锁，这个锁就是锁定的意思，你看我选的这个墙体线，我给他锁定，就是我我我也删不了，也移动不了这个墙体，我是删了别的啊，这个墙的也删不了，移动不了， 然后解锁，但是这个这个像这个灯泡啊，像这边灯泡，还有这个这个东西它都是隐藏的，你看我一点，我点灯泡它就没了。对， 就是你，你们用我的方法，然后你们建一整套的这个图层体系。墙面是墙面的啊，家具是家具的 活动家具，还有那个洁具到顶家具。呃，新建墙体尺寸，地面顶面， 顶面这个线，顶面尺寸标注灯具尺寸标志灯具就是建一套这个完整的这个图层体系，到时候你下一套图的时候就可以用，然后，然后就按照我的呢我教的那个步骤，哪一张你想要显示哪些，你就用刚才那个步骤，把那个星号， 如果不想显示就点星号，他就能够去掉。还有就是图层分得清楚，比如说你要调图的话，你也可以用图层隔离， 涂层隔离去调，可以没很省事，也省时间。图层就讲到这新建图层还有模型布局，现在已经讲的很清楚了。 呃，你可以找一个别人画的施工图，就是他们有的有的人画的那个施工图，他们已经分的很好了。那呢成套体系，而且线型也很好，就直接拿过来拿过来用就行了。 还有就是像那个打印样式，我有一期也讲那个全部调成黑白打印样式的，还有那个粗细的，你们也可以看看，这样就是连起来了，像模型啊，图层布局，我一整套体系全部讲完了，大家可以去看， 就是应该没有什么问题了，画这个画这个图，如果还有什么疑问可以打在评论区问我，我来帮你解答。嗯，我是猴哥，关注我学习更多 cad 知识，拜拜。
260侯哥爱画图

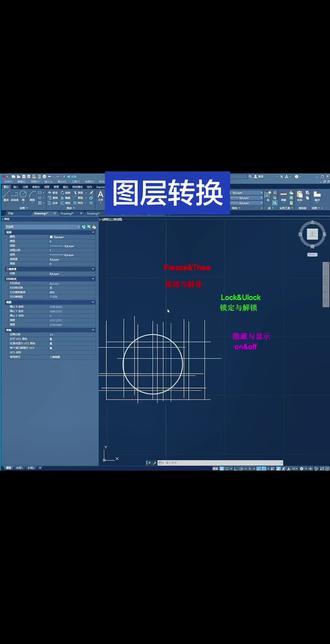

01:13查看AI文稿AI文稿这一次我们讲解一下图层转换，我们说 l a y t r a s， 然后我们在这新建一个图层， 说叫 n 一，然后我们颜色可以给个青，然后透明度给个六十确定，然后我们再新建一个图层 new 二，然后颜色我们可以给个蓝 确定，然后我们选择这个 f t 图层，然后选择 new 一， 然后开始映射，它会把 f t 转换转换为新的图层 new 一， 然后我们再选择这个 l c k， 选择 new 二，然后映射 l c k 转换 new 二，然后点击转换，然后仅转换 就转换好了，我们选一下点 new 一 图层，点 new 二图层，这样就完成了图层转换。
10南山松云
00:32查看AI文稿AI文稿c a d 快 速关闭图层的两种方法第二种只有大神才知道，新手关闭图层，直接输入快捷键 r a 空格，用鼠标点击它进行一个一个的关闭，这样子的效率是比较慢的。大神关闭技巧，输快捷键要 a y o f f 空格选择你要关闭图层的对象选择，比如说标注点击式，这样所有标注图层就不见了，再点击门，再点击墙体， ok， 想要关闭哪个图层，直接选择对象就可以，一键关闭，你学会了吗？
341室内设计小百科
04:09查看AI文稿AI文稿隐藏、隔离、冻结、 auto kit 图层的高级玩法全部教会你！看到最后，视频结尾更精彩！ 一九八二年， auto kit 一 点零首次对外发布。从这个版本开始， auto kit 引入了图层这一概念，并沿用至今。工程师们可以像管理计算机文件一样， 为相同类型的元素，如轮廓、尺寸、中心线等创建对应的图层。每个图层可以独立管理颜色、限行、限宽。 随后的十几年， auto cat 逐步增加图层状态、隔离、冻结、锁定等高级功能。二零零七年，图层管理界面更加可直观，这是通过图层特性管理器进行精细化控制。时至今日，工程师们仍然需要借助图层来管理他们的图纸。 先说下第一个功能，图层关闭。这个图纸里创建了三个图层，分别是动物、植物和交通工具。所有的图形都放在对应的图层里。 如果我们不希望显示某个图层里的所有元素，比如隐藏所有的动物，可以在图层面板中找到这个蓝色灯泡的图标。重点来了，随便找个动物左键，点一下这个动物的任意线条，是不是整个动物都消失了？再试一下， 如果想恢复这些图形怎么办？只需要点一下这个黄色灯泡图标，所有被隐藏的图层全部都显示出来了。 如果你只想编辑某个图层，但是呢，又希望参考其他图层里的图形，该怎么做？ 其实 autocad 里提供了类似在位编辑快的功能。假设我们只想编辑植物，分工一下，我负责画图，你负责点赞、收藏。找到这个向下箭头的图标，随便点一个图形，比如这棵椰子树， 所有在植物这个图层里的图形全部被隔离了，而其他图层里的图形亮度都被淡化了。我们来移动一下这棵椰子树， 有没有发现，即使框选了其他图层，也是没法编辑它们的。这些特性和在位编辑块很相似， 如果要恢复图层，只需要点这个向上箭头的图标，所有图形瞬间恢复了亮度，这说明图层里的图形可以正常编辑了。 这是一个非常冷门的功能，你见过上百兆的 dwg 文件吗？没错，打开图纸，你的电脑 cpu 可能都要冒烟了。如果有一天，你的猪队友甩给你一个体积很大的图纸， 记得跟他说，请把乱七八糟的图形给冻结了。图层冻结的核心作用就是让五官的图形不参与计算，从而避免占用大量的电脑性能。在图层面板找到带雪花的图标，在想要冻结的图形上点一下 图层里的球，有图形就消失了。你也许会问，这个和图层关闭效果不是一样的吗？都隐藏了图层里的图形。其实图层关闭只是让图层不可见。当你再生图纸时，这些你看不见的图形会进行再生的，但是被冻结的图层则不参与再生。如果要恢复被冻结的图层， 你可以点这个带太阳的图标，这样所有被冻结的图层就恢复可见了。 最后来说下图层锁定，顾名思义，就是锁定图层里的所有图形。被锁定的对象会灰度显示，降低视觉干扰，但人能看清结构，适合用作比图或参考。 你无法移动删除编辑捕捉。图层锁定适用于需要保护参考图形不被误改的场景，比如在现有建筑平面图上绘制设备布置图， 我们来操作一下。点带蓝色锁的图标，在任意植物的图形上点一下，看所有的植物亮度变暗了。将纸巾放到图形上，会显示一把锁， 再点一下这个黄色锁的图标，随便找个植物点一下，所有的植物都恢复正常了。当然你也可以点图层面板中的这个下拉箭头，每个图层前面都有控制按钮。 本期视频分享的知识点，大家可以截图保存。关注我，点我头像，看更多干货！
843CAD邪修笔记
00:50查看AI文稿AI文稿今天我们来学习在 cad 中如何关闭图层，打开图层。比如我想将墙体标注的这个图层隐藏，你还在图层里面展开图层一个一个找吗？这样找可太慢了。 我们可以直接输入快捷键关闭图层，我们输入命令， l、 a、 y、 o、 f、 f， 空格确定，选择要关闭的图层，点一下就可以了。那我想将地面铺设隐藏，我选择它隐藏谁，选择谁就可以了。 空格结束，那我要打开图层，我就输入命令， l、 a、 y、 o、 n， 空格确定关闭的图层就都显示出来了。
100周口蓝航设计培训
01:06查看AI文稿AI文稿来讲一下适口线宽和适口透明度。先复制一个适口，双击进入适口 l a， 打开图层特性管理器，将墙体图层的适口线宽改为一， 将适口透明度改为五零，围绕图纸没有变化，将右下角的自定义里面的线宽透明度勾选， 再将下面的线宽透明度开关打开，这样图层就有粗细明暗的变化。再讲一下新市口冻结，比如说我新建一个市口，要想将节气图层冻结掉， 点击新事物冻结，然后 mv 新创建一个市口捷径，图层就没有了。这就是我们为什么新建市口有时它就有一些图层自动冻结掉的原因。我们可以每次新建 市口时，将这里的新事物冻结全部打开，再通过图层特性管理器来管理你的图层。
04:14查看AI文稿AI文稿大家好，欢迎来到结构软件今天分享这节课，咱分享两个图层使用小技巧，一是快速切换当前图层，二是更换为当前图层。它是什么意思呢？就比如说我们之前更换图层的时候，就比如说我们现在是在 标注图层，如果我想把它改为零件图层 p r、 t 这个图层，咱就需要在这个图层的这个框里下拉里面再找，找到它之后，然后才能改为 啊，我现在这个图层比较少，所以说比较好找，如果是图层比较多的话啊，找的时候就费时费力，这时候我们就可以用这个 l、 a、 y、 m、 c u r 这个快捷键直接切换为当前图层啊，再输入一下 l a、 y、 m、 c u r， 然后输入完之后咱回车，回车完之后，比如说咱现在是在这个零件图层 p a、 r t 这个图层啊，我们想改为标注图层啊，但只需要 点中标注图层的任何任何一个标注啊，咱点击一下，他就直接改为这个标注图层了啊，就这个特别的方便。然后第二个命令是更改为当前图层，他是什么意思？就是说是 比如说我们是想把这个中心线层啊改为这个零件图层啊，他现在是在中心线图层啊，当我们想把它改为零件图层的时候，也是输入 l、 a、 y、 c、 u、 r， 然后回车，回车完之后他是现在是在这个零件图层里面嘛，然后我们只需要把它 选中，我们要改为图层的这两个线。好，大家可以看一下，这两个中心线就改为了零件图层， 他这个图层跟 ma 格式刷有什么区别呢？比如说咱输入 ma， 然后回车之后，咱需要先选一个这个零件图层的线啊，然后的话咱才能把它格式刷刷一下，他刷一下，他就把咱的线型 和线色都变了，就像我之前讲的这一种啊，可以通过 s 这个设置，然后勾选我们要改的这些东西，但是这种是比较麻烦一些，就没有咱这个快捷键 l、 a、 y、 c、 u、 r 这个好使，但是这两个快捷键它就比较长， 有没有简单的办法呢？他其实是有的，这时候就需要我们自定义快捷键。自定义快捷键是怎么用的？首先是我们找到这个工具，在下拉菜单里面找到自定义里面呢，有一个编辑程序参数啊，好来打开之后，这里所有的 cad 的 快捷键啊，都在这里面的，前面是它的简写，后面是它的全称啊，咱只需要找到这，找到这里之后，咱比如说咱在最上面修改吧，然后咱要把它改成跟它这个格式相同啊，咱就直接复制就行了。 复制完之后，比如说咱想改用哪个字母来代替这个快速切换这个图层啊， 咱可以用一个 q 加一个数字啊，它这种它不容易，不容易给咱的这个快捷键起冲突啊，咱就用 q 加一来代替啊，这个全称全称就要写 l、 a、 y、 m、 s、 u、 r 啊，把这个全称给它写进去，然后咱第二个啊，更改为当前图层这个咱 q 二，然后输入 l、 a、 y、 c、 u、 r。 好， 输入完之后， 输入完之后咱一定要记得保存好，保存完之后咱可以退出了，退出完之后现在这个命令还没有生效，需要咱更新一下 l、 e、 a， 然后回车，回车完之后咱要选择这个 p g p 这个点击确认，确认完之后啊，它这个快捷键已经生效了，比如说咱再输入 q 一， 好，快速切换图层，咱切换为现在是在零件图层，咱切换为标注图层，大家可以看一下它已经切换过来了。然后 q 二， q 二啊，它就是改为当前图层，咱现在是在标注图层，如果咱想要这个线改为标注图层，好，大家看一下，它就直接改过来了。 好，谢谢大家，这节课我分享完了，希望大家可以关注我，后续我会持续分享 c i d 技巧。
49结构软件经验分享
01:07查看AI文稿AI文稿有同学说图层特性管理器无法移动，该怎么办呢？ 现在我们启动了图层特性管理器，我们想要移动位置，但是点击之后呢？它出现了一个不可移动的图标，这个时候应该怎么办？ 我们先将它关闭，输入快捷键 l o c k u i 回车键， 然后将这里的心值改为零，然后按住回车确认。 我们再次启动图层特性管理器，点击这个时候就可以移动了，而且点击这个齿轮 移动大小，关闭，允许固定，这些也都可以选择了，你学会了吗？关注老师，学习更多 cad 小 技巧！
28Cad沈老师
01:06查看AI文稿AI文稿教你一键将建筑图层转化为自己规范内的图层。首先来看一下，这是墙体图层， 我们找到这个图层，后面是 p r t n， 这是我提前设置好的一段虚线， l a y 串死。打开图层转换器，加载你的规范图层映射相同，也就是左侧转换字，这里的图层和右侧转换维的图层，如果是相同名称的 全部映设，剩下是没转换的。找到这个墙体图层，找到转化为自己规范内的墙体图层，然后点击映设。这个设置里面我没有将对象限行强制为随层。看一下转化后的结果，看图层的颜色全部转化过来了，这个限行仍然是我之前改过的虚线，我们撤退一下。 如果将强制对象限行为随层打开，确定转换， 他是将图层转化为你规范内图层的限性，也就是后面的设置将透明度。这些只要你的规范图层都设置好了，我们都打勾就行了。如果你想保留他的限性和透明度，你就把他这个勾去掉，他就仍保留原来的限性和透明度。

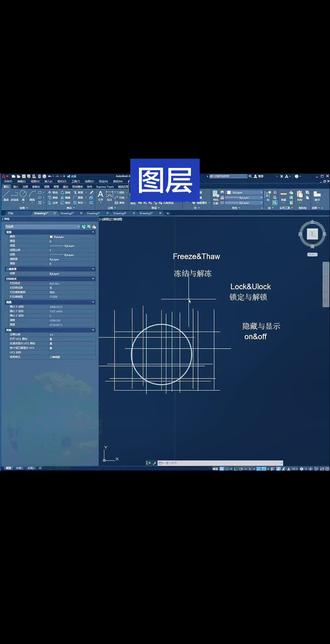

03:00查看AI文稿AI文稿这一次我们讲解图层相关的一些操作，冻结、解冻、锁定、解锁、隐藏、显示，打开图层，输入 layer， 然后我提前建了几个图层，这个图层用来演示 冻结、解冻，这个用来演示锁定、解锁，这个用来演示显示、隐藏。并且这三个图层呢，用了不同的颜色，然后我们先把这两个放到 f、 t 图层， 当你将它改变图层以后，它会随图层的颜色这个移到 l、 c、 k 图层，这个移到 o、 n， f 图层， 然后我们先演示冻结，一解冻 l， 你 可以说 l， a、 y， f， r， z， 它就冻结，然后让你选对选择对象，然后你选择这个图层，它就被 冻结了。 然后我们打开图层管理器，这已经被冻结了。打开， 那我们可以撤销一下，输入这个 l、 t、 h 这个这个命令也可以把冻结的图层全部解冻。然后我们再演示一下 锁定 l， a、 y， l， c、 k， 然后选择需要冻结图层上的对象，它就被冻结了， 显示一个锁，然后我们再输入 l、 a、 y、 u， l， k， 它就可以解锁，然后选择 要解解锁图层的对象，现在已经没有一个锁了。解锁我们再演示 off， 关闭图层上的对象，选择这个关闭了。好，我们再选择 r， a、 y 啊，就又显示了，这是图层一个简单的用法。
4南山松云
00:28查看AI文稿AI文稿斯兰 r t k 如何进行图层操作？首先我们点击 cad 方向找到更多， 点击图层，这里选择工作图层，我们点击左侧灯泡，当灯泡为蓝色时，咱们图层打开，当灯泡为灰色时，代表图层关闭。以上就是斯兰 r t k 图层管理的操作流程了。

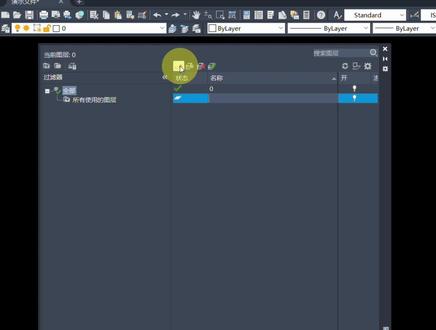

00:28查看AI文稿AI文稿c d 的 布局功能槽点真的多到数不过来，但它能把一个平面图拆成两个，还能分别控制图层开关，这一点你又找不到方法可以取代，所以哪怕再难用，你也不得不捏着鼻子用它。今天我就教大家一个能完美替代布局的方法。 你们看，这两个平面图都是我刚插入的外部参照，现在我就能分别开关它们的图层互不影响。能做到这一点的关键就是插入两个外部参照之间，在外部参照管理器里做的那一个小操作，你们学会了吗？
98画图匠老罗
01:26查看AI文稿AI文稿cad 当中啊，比如说我们设置了这个图层，新建了一个这个标注样式，那我们如果不保存的话呢？你下一次你打开这个 cad， 你 点击文件，点击新建，哎，他就没了，对吧？那么我们新建的这个空白图档里面就没有图层，也没有我创建好的这个标注样式等等的啊，包括我们的文字样式之类的， 那这个情况我们怎么保存呢？我们设置好图层样式，我们设置好这个标注样式跟我们的这个文字样式之后啊， 我们可以直接点击这个文件菜单，然后在这个里面呢有个另存为的选项，对吧？点击之后啊，在这个文件类型这里我们要注意一下， 那最好是保存为 d w t 格式，那么 d w t 格式它是一个图形样板格式，看到没有那图形样板的话，它就会直接进入到我们 cd 的 这个图形样板的一个位置啊，这个时候我们就可以自己取个名符我的模板吧，然后我点击保存， 保存完之后点确定。我们接下来啊，我们还可以设置一下，我们可以直接在 cd 啊里面输入一个 o p 空格，点击文件啊，然后找到我们这里有个样板设置，看到没有点开这个加号啊，然后在里面呢它有一个快速新建默认样板的文件名，我们点开加号 在下面这里，他现在没有设置啊，我们点击右边的浏览，然后找到我们刚刚啊我的这个模板，然后点打开，设置好之后，我们点应用点确定，创建好之后，你设置好之后，按照这个方法把它保存为图形样板，然后你再打开，它就已经存在了，你学会了吗？
2187室内设计小百科
01:10查看AI文稿AI文稿老师，怎么了？呃，你看我在这个地方，我新建了一个图层。嗯，然后呢？我不是在这个地方点新建吗？嗯，建完之后，你看我再点这个图层，为啥啥都没有了呀？你这个图层没保存吧？ 这，这不是一键就有了吗？不是，这个需要你自己保存的，我来教你。你点击你刚才建图层的那个样板，这好，点击左上角的这个文件，点击下方的另存为 在下方的文件类型处，你点击这个倒三角，选择 d w t 格式 d w t 这个，然后给个文件名，随便给一个一二三。好，点击保存， 再点击确定。接下来呢，我们输入 o p 空格， o p 空格，打开选项，点击左侧的文件下滑，找到这个样板样式，点击左侧的加号，这个五点一下。右侧呢？我们点击浏览， 找到我们刚才新建的这个样式。一二三，这个啊，点击打开，再点击应用右侧的应用最下方，这再点击左侧的，确定好，你现在重新新建一个新建，你看上面有图层吗？打开有没有？哎，这次就有了。对，这是我们的图层样板，给他保存了。
1102CAD校长
01:35查看AI文稿AI文稿在电脑是 macbook pro 芯片， m 五，内存十六 g， 给他做一个设计的一些软件， ps 和 cad。 这位粉丝跟我说他需要加一个 d 盘啊，做一个，做一个文件的一个保存，所以这里给他加一个五百一十二 g 的 一个作为 d 盘。现在给他 新建一个硬盘，点击新建简单圈啊，下一页，下一页啊，这是 d 盘，下一页这里全部改为默认就可以了。 好，完成好，这个地方就出现一个 d 盘的啊，方便他以后去放一些资料文件啊。这给它弄好了，智装天下标准版，他们一个做设计的一个客户端把它装上去， 这个界面就已经打开了，待会他自己操作，接着在这台电脑上安装 cad， 二零二四，好， cad 正常使用没问题。好，下一步给他安装 ps。 这回这个 ps 给他装好了啊，先打开测试一下。 好，没问题，可以正常去使用。那这位粉丝的电脑要求给他弄好了啊，一个智装天下，一个 ps， 一个 cad， 他 电脑给他加一个 d 盘，方便他日后的工作，一些资料的一个存放 好。以上内容仅作为我的一个装机过程的分享，不做任何的引导。如果说你在使用苹果电脑游戏软件不会安装的话，欢迎在评论区留言，我是自由人托尼，一名互联网从业者，咱们下期见，谢谢！
28自由人Tony
