变频器正反转端子怎么接线

如何用外接展换开关控制电机的正反转？呃，参数跟接线如下， 接线的话你看啊，这个 c o m， 它作为一个公务端，我们把它作为公务公务点啊，先把它线掉， 它的公共点是 c m， 还有一个正着跟反着呢，我们另外接两个线索， 把他们分别接到 b 面去相对应的段子上面去 它的公物点 c o m。 啊，公物点，你看 c o m a， 段子是 d i 一 d i 二，一个正转，一个反转。 线接好了，现在我们上电， 我们把它参数改成外部控制啊， f 零杠二十一，再确认一下里面是零的，改成一，确认一下这个外部启动的。还有一个我们把正正跟反正设置下。 f 六杠零零呢，默认是一的，一的话代表着正转，我们接第二上面去了，要把第二的设成一个反转，他们里面默认是四，我们把它改成二 是反转。再确认一下，再按两次编程退过去。我们首先看一下他这个电机是不是正版状的啊，我们把它调低一点， 你看现在中间是停止的啊，打到左边，你看这个方向的啊，是是正转的，停下来打到右边 反转的，这就是外接转换开关，控制并电机的正反转。

这是变频器控制电动机，主线路我已经接好了，现在我们用三档转换开关和电位器设置外部端子控制变频器正反转。先连接电位器，从变频器外部端子正十伏输出一根红色线连接到电位器 ge 接线柱， 从 g n、 d 输出一根绿色线 连接到电位器 g 二接线柱， 从 r v 输出一根黄色线连接到电位器中间的滑动触点接线处。 下面我们连接三档转换开关，用蓝色线连接转换开关两个常开端，然后接到变频器外部端子 g、 n、 d 从 m 零接出来一根红色线连接到转换开关，任意一个常开输出端，从 m e 输出一根黄色线，连接到转换开关另一个常开输出端 接线完成。我们设置一下变频器合闸启动变频器，我们先将变频器恢复到默认设置， 按功能键显示 p 零零，按向上键将数字调到 p 七六， 按确定键进入，将数字调到零九，然后按确定键保存，这样就把变频器恢复到出厂设置了。按向下键将数字调到 p 零零，按确定键 进入数字条到零幺是设置主频率输入，由模拟信号零时符输入，按确定保存， 按一下向上键调到 p 零，一按确定键进入数值调到零幺，这里设置运转指令，由外部端子控制，按确定保存，继续按向上键调到 p 三八， 按确定键进入数值，需要设置成零零，默认就是零零。这里是设置多功能输入端子， m 零正转， m e 反转 都设置好后，按功能键将数显调到 f 开的界面， f 后面的数值显示的是主频率，接下来我们测试一下，先用电位器把主频率调到二十，然后将转换开关拧到左边，电动机开始正 转换开关复位后电动机停止。将转换开关拧到右边，电动机开始反转运转， 转换开关复位后电动机停止，这就是外部端子控制变频器正反转线路。

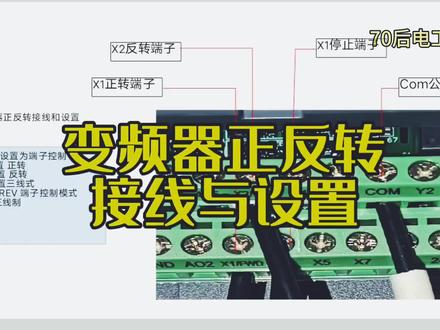

用变频器实现正反转太简单了，不需要接触器，不需要调线头，只需设置三个参数。这是今做的一台变频正反转的控制柜， 别看上面接线多，实际上只用四根线， cum x 一、 x 二、 x 三，剩下 tatb 是正转反转运行指示灯。可以看到柜内只有一个开关和一个变频器， 柜门上是一个正转按钮，一个反转按钮，停止按钮。两个运行指示，中间是电源指示，这是我们按动正转运行。 首先灯亮起来，电机跟着转起来，视频结尾有详细的参数接线设置。接下来我们按动停止按钮，变频器停止运行。按下反转按钮，首先指示灯先亮起来，这时候 电机是在反转运转，我们常用的电路是两个接触器加一个热继电器，对于变频器来说通通不需要。 同样在变频器面板上也有正转反转运行指示，在进行正反转切换时候，尽量要让电机平稳以后再进行操作。更多变频器软齿动机选型，三十年的电工帮您选，别忘了点赞，让我们每天技术进步一点点！

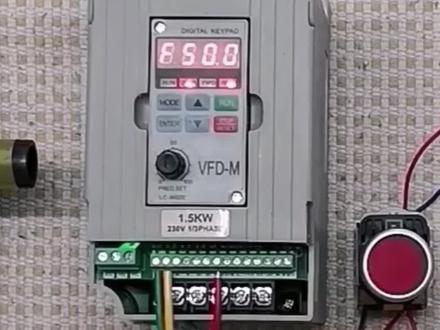

这是我们上期视频做的变频器三线式控制线路，想要正反转运行，需要拧一下转换开关来实现。有网友问，转换开关多麻烦，为什么不能像交流接触器正反转线路那样用三个按钮控制呢？ 其实我以前的变频器就可以，但这个却不行，什么原因我也不知道，估计是程序版本问题。既然变频器本身实现不了，我们还要其他方法吗？当然有了，而且非常简单。 这个转换开关我们不要了，换一个按钮开关，还有这两个中间继电器，我们就利用这两个中间继电器来控制变频器正反转。下面我就做一 一个中间继电器互锁线路。 中间继电器护锁线路和交流接触器护锁线路是一样的，以前我发不过，很多不懂的同学可以查看我早期的视频， 因为时间关系，这里我就不详细解说了，大家自己看吧，实在看不懂的可以给我留言。 我的中间继电器磁力线圈是两百二十伏的，你的磁力线圈电压是多少伏，你就使用多少伏的控制电源即可。接线方法都是一样的， 两个中间继电器互锁线路接线完成。接下来我们用两个中间继电器剩余的常开触点控制变频器的多功能端子， 从多功能端子 g、 n、 d 输出一根线， 连接到两个中间继电器的十一号角， 然后从任意一个中间继电器的七号角输出一根线， 连接到多功能端子 m 一，从另一个中间继电器的七号角输出一根线， 连接到多功能端子 m 零。所有的线路都接线完成，我们还需要设置一下变频器的参数， 先恢复一下出厂设置。恢复出厂设置的方法，以前的视频我专门介绍过， 接下来按向下键调到 p 零，一按确定键进入，将参数调到一或二，这样就把变频器运转指令设为外部端子了。 现在我们演示一下，按一下绿色按钮，电动机运转运行指示灯点亮。按一下红色按钮停， 按一下黄色按钮，电动机反转运行反转指示灯点亮。这就是利用中间继电器护锁线路控制变频器正反转的方法。感谢大家的支持！

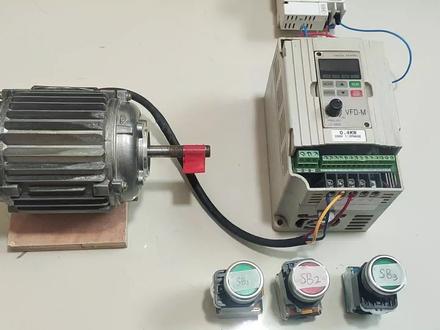

好，朋友们好，我们今天分享一个就是变频器外接端子控制的一个三线控制，也就是通过三个按钮来控制变频器的正反转和启停 啊，现在就以这个手中这个台达变频器为例啊，来说明一下。 我们想要实现这样的控制，首先要对变频器的一个参数进行设定，先送电 好， mg 现在上电，然后第一步我们的频率，频率的话在控制面板 把它调为由哦面板上的旋钮来控制频率， 在 p 零零零四的界面先打的 p d 零，然后进入啊，现在就是调好的是零四，那点击确定 好，还有一个运转信号由外部端子控制， 看可以看 p 零一， p 零一把它设为 p 零一，进入把它设为零一，这样就是由好再确认，这样就是由外部端子控制，三线控制呢，在 p 三十八， 把它调到 p 三十八这个界面， p 三十八好，进入零二 好，零二之后点击确定好，这就设置好了变频器，想要实现外接控制，我们就要用到呃变频器上面的一些外部端子，这里 拉近看一下啊， m 零到 m 和 g n d 这些， 这是一个已经， 这里有个已经画好的接线图，我们可以看一下，等一下按钮就要通过这样一个接线方式与变频器相连 好，这是一个已经接好线的三线控制，因为他的接线比较简单，所以我们就直接看一下结果。首先按一下呃启动按钮好，电机加速开始加速，呃启动 好按停止好减速，慢慢停止 好，切换转向，再启动好电机改变转向后开始启动 好，稳定运行前走。 因为是有变频器来控制，所以他这个接线方式可以在运行中直接改变转向，我们可以试一下先启动 好，你再切换好电机，先减速停止，然后再切换到另一个转向后运行 好。这就是今天的一个分享啊，三线控制啊，希望你能给你带来一些帮助。好，谢谢。

上期咱们说了怎样简单的启用一台变频器，这期视频再教大家如何使用按钮来控制变频器的启停。 首先是最简单的点动控制，就是按下转、松、开停，这两排绿色的端子就是接控制信号线用的端子非常的多，对应的功能也非常多， 我们的点动只需要接两根线就可以了。把按钮的绿色常开点接到变频器的 die 和 com， 有的变频器则是 xe 和 gmd， 使用起来都是一样的。 接好线来调一下参数，参数面板的使用可以参考上一个视频，将 p 零杠零二命令原设置为外部端子启动，再看一下 p 四杠零零 die 的端子功能是否设置为了正转，一般默认第一个端 子都是正转运行的功能。设置完这两个参数，就可以尝试使用按钮来启动变频器了。如果我们想让电机一直转，还可以使用一只旋钮来替代这个点动开关，点动运行就变成启停控制了。 如果我们再接一个开关到 di 的输入端子上，就得到了一个点动正反转的变频控制。 我这台变频默认 di 六设置的是反转，所以我就直接接到 di 六上，就不用调端子的功能参数了。还有一种控制方式，类似于我们电力拖动中接触器的起跑停控制方式，在变频器中这种方式叫做三线式运行方式， 需要我们将启动的 di 输入端子设置为正转，停止的 di 输入端子设置为三线式运行控制线，这样 我们的变频器就可以像接受器起保停电路一样，一个按钮控制启动，一个按钮控制停止了。以上就是变频器采用按钮控制的常用几种方法，你们学会了吗？

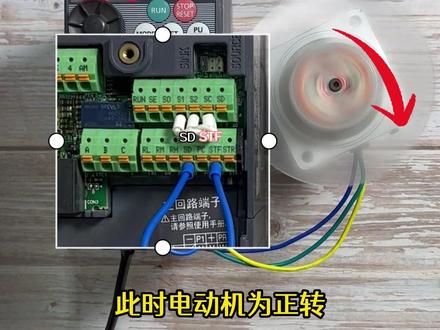

用一根线控制三零变频器正反转，一头接到变频器端子 sd 上，另一头接到 stf 端子上，此时电动机未正转，再试试与 st 二短接，电动机反转。喜欢的点个赞，学更多变频器知识关注我！

有粉丝问我啊，这个变频器要控制这个电机的正反转，要怎么接线？也问到 我前面讲过啊，变频器控制电机的正反转及参数设置，有一个视频啊，可能没有说的太清楚， 再跟大家说一下啊，变频器的正反转控制呢？那首先我们要注意啊，首先 变频器的进线电源，进线电源呢？是 rst 啊， rst 出线接 uv w， 不要搞错了啊，不要把我们进线接 接到 uv w 上去了，把出线接到 rst 上面去了啊，这样的话就接接反了啊，我们就给变频器就逆向的已供电了，那这样变频器就会有可能会炸机的啊，就是把模块给炸掉的，所以一定要注意 变频器的电源一定要不要接反，要接 rst 啊，出变频器出来的 uv w 接电机， 我们可以看一下啊，上面标的这 rst 这个地方啊，他是接我们的进线电源 uv w 啊， uv w 这个地方是我们接我们电机线的。好，那要控接好了，这以后我们 要控制电机的正反转，主要用到什么呢？用到三个单子，哪三个单子呢？第一单子，第二单子 和科目单子啊，科目呢，这个是数字量的啊，这是数字量的公共点，数字量的公共点， 那 d i 一呢？一般默认的是正转， d i 二默认的反转。那什么意思呢？就是说 d i e 和 come 这个他们两个接通单接起来以后， d i e 和 come 连接起来以后， 神器就带动电机正转反转， dn 二和科目连接起来以后， 变频器就带动我们的电机反转。有个粉丝呢给我留言问说，哎呀，卢老师，你讲的这个 d i 一和科目 是正转，第二和科目是反转，那我停止怎么接呢？停止怎么接啊？停止就是 d i 一和科目，他弹开了，他就停了，第二和科目弹开了，他也停了。所以我曾经讲到我说， 嗯，我们要简单一点呢，我们就用一个三档开关，中间位是停止，比如说左边的一个常开的注点，我们一边接 d i 一和科目，右边的一个常开注点呢？我们接 dl 和 come， 那样中到了中间以后他就是停。那不管你是正转还是反转，到了中间都停。是不是？我扭到左边就是正转，扭到右边就是反转，扭到中间就停止。哎，这样就很好的搞定了啊，就很简单的啊。

大家好，我是公共小二哥，嗯今天给大家分享一个旧的内容啊， 哎呀，这个问题呢，我们很早之前呢，哎已经跟大家分享过，但是呢最近也有呃几个粉丝呢。 呃在咨询中问到啊，他是做机械设备啊，小型的机械设备，他问到啊这个变频器的使用，嗯今天分享的主要呢就是这个变频器的正反转啊，哎，我们应该怎么去接怎么去设置， 那么变频器的正反转呢？呃我们注意啊，我们变频器呢 如果键盘控制的话啊我们可以看一下啊，一般呢我们辨明器上我们的键盘啊上面有指示灯， fwd 这个 正转， r e v 这个反转啊， stop 这个是停止正转运行灯呢，也是 fww 是不是？那所以呢你你看我们我们如果正反转，如果用有这个箭来看的话，你看啊，我们首先运行一下啊，我们其他动作我们先运行一下， 是不是这不就是正转了吗？哎然后我们按一下按一下他就停止啊，我们看着这个灯啊， fw 的亮，他停下来以后你看反转了，是不是反转的反转的灯亮了， 那如果我们停下来，哎我们停下来 停下来，然后呢我把这个变频器的加速时间呢我给他调快一点啊，哎， p 零杠幺七啊，加减速时间， 这样呢大家就很快一点啊，感觉的快一点哎，因为哦 好，把这个二十秒的我们给它调成五秒啊， 过来 你要把减速时间呢也给他调成五秒， 这个是我为了演示啊给大家看，所以时间快一点啊。嗯，那你根据你现场需要的场合你加减速时间呢要合适啊。 好，我们看一下啊，首先我们什么不，我们什么都不用做啊，我们什么都不用做，这是就是说我们一开始呢就说正反转，我们什么不用做，如果说我们用这个变频器的这个默认的是不是他的键盘的这些参数的话， 那一般的呢，大部分变频器的他键盘都支持有正反转的啊，你们要正转， 你看是不是我们正转哎，正转运行，那反转反转，你看他的过程是先停止然后再启动， 哎，我们反转以后我们点了反转按钮，是不是他停止到零赫兹，然后又加加到反转去啊反转去的， 哎，你不可能说我猛然的正转，然后，哦我立马就变成反转，他有他有一个停止的一个过程啊，有个停止的过程，然后再反转，那你可以把停止的，我们可以把停止的呢减速时间加快。 好，你看一下我们刚刚还是刚刚的幺八，这是减速时间，减速时间呢，你看我们把它减到最快啊， 零点零一啊，不能调零啊。好，再来看正转 然后反转啊，你看是不是你中间的间隔就比较小了，哎，间隔就比较小了，但是他必定有一个减速的动作啊，在正转， 但是这个间隔的时间小了以后呢，我们如果经常要进行正反转的切换操作呢？我们建议啊，大家就要装一个什么呀自动电阻啊，装一个这个 铝盆电阻啊，或者呃这个陶瓷的这个波纹电阻啊，都可以的啊， 也已经用来消耗啊消耗。我们这在正反转 特别是停止过程中呢，他的这样的一个什么一个动能啊，我现在是没带负载演示给大家看啊，这正反转，我们看着这两个灯在不断的切换 好，这是说我们经常的应，经常的在应用里面应用啊，我们什么都不涉，参数的话，那我们改一下这个加减速时间啊，干什么啊？其他参数我都没有改，是不是我们就用他的键盘上面的就可以了？ 那我们更多的时候常用到的是我们要用什么呀？开关按钮，开关按钮来控制正反转 啊，开关按钮正反转呢？大家先看一下我这上面我已经接的有线啊，我接了，总共呢接了有三根线， 哎，然后接到端子呢是 di 一， di 二和空。好，我们首先 我们拿到变频器呢，我们要用单子控制，那我们就要搞清他的单子是什么意思，是吧？另外我们要找到他的正反转的单子，那一般呢，我们默认的啊， 我们变频器默认的 di 一呢是正转运行单子，第二呢是这个，呃，反转的运行单子，那我们就要看一下我的这个说明书哎，我的这个变频器上面 是这样的，那你呢？不能说你照着我的这个说明书上，你照着我的去，哎， da， da 二，那你一定要看一看你的 da 二是什么？或者是哪一个是反转的，你看一下啊，我们的 da 一单子功能是一，正转运行 d i 二段子功能二，二是反转运行，看见没有，正转运行 afr d 反转运行二一位，所以我能接这个 di 一和 di 二，那你呢？如果要外接这个端子的控制 正反转的话，那你一定要搞清楚你的哪一个端子是反转的命令端子，那么你就接哪一个啊？不一定，他是 da 二的，但是国产的大部分变频器啊， da 二都定义的。为 什么呀？反转段子啊，下面呢是靠靠木呢和这个 da 一第二呢，它构成的是一个回路的啊，构成的就是一个开关，这是开关量啊，它构成一个回路的，所以呢，那我们接线的时候，我们说 da 一正转的， 我们接一个开关，我们接一个开关。那因为我要为了方便呢，我就直接用了两组住点，两组的常开住点啊，用的是常开的住点。 重开重点呢，他有两个辅助重点啊，两个辅助重点呢？我一边呢是反转，一边呢是正转啊，就是说我，我打到这个左边的时候呢，他是反转，我打到右边的时候呢是正转啊，中间呢是停止， 因为这个我就接线的比较简单一点，用三档开关，你也可以用两档开关啊，就是关，哎，正转关停，反转关停啊，好 看一看啊，那我们接呢，我们 die 和 come 接一个哎，我们这个就是 die 正转的和 coam 是不是黑线连过来的啊？接到一个，那么 反转呢？因为他们共用的是一个靠母，所以我这用一个黄线把它下面的这哎串过去了啊串过去了啊，串过去了，然后第二又到这个地方啊，好，这个是接线，接完了，很简单。那线接完了以后呢？哎，我们就要设置 参数了啊，设了参数了，那我们的命令呢？很简单啊，我们设置的时候我们注意哎，我们进入菜单以后，我们设置呢， 要把它设为端子控制啊，端子控制哎，要把它设为端子控制， 您呢？就刚刚是我们的这个键盘控制啊，键盘控制命运行啊，反转啊，是不是那么一呢？就表示的是我们的这个端子控制啊，就是我们这下面的这个来控制他的。 好，我们确定以后，那他还有一个二，二来就是我们的通讯控制了啊，我们四八五通讯呢，哎，来控制，也就是说我们这个地方的 s 加 s 减这个四八五通讯控制啊。 好，这是第一，第二，我们现在接通了，是不是那这些设备让我们特别是输送带这些设备的时候呢？好，现在我把这样弄着啊，大家看一看， 垫一下啊， 让大家可以看到这个正反转的指示灯啊。好， 我们把这个开关啊，现在看到我开关我，我向左边打他是反转，向右边打他是正转啊，我们看一下 是不是正转，哎，停止了， stop， 反转 是不是？哎，停止又停止了，是不是很简单？ 好，今天呢就给大家分享到这里，谢谢大家。

今天给大家介绍使用外部端子控制变频器正反转和正转点动的设置方法。 这是三档转换开关，具有两组常开触点，我们用它控制正反转。黄色按钮开关控制正转点动。 先从变频器外部接线端子 g n d 输出一根线， 连接到三档转换开关的两个常开端，并输出一根线， 连接到黄色按钮的常开端，从 m 零输出一根线，变频器的 m 零控制电动 机的正转连接到三档转换开关。任意一个常开输出端从 m e 输出一根线，变频器的 m e 控制电动机的反转连接到三档转换开关。另一个常开输出端 从 m 二输出一根线。我们用变频器的 m 二控制电动机的正转点动连接到按钮开关的常开输出端。 接线完成，我们还要设置参数，启动变频器，我们先恢复一下变频器默认设置，按菜单键调到 p 七六， 按确定键进入数值调到零九，所有参数重置为五十赫兹，按确定键保存并退出。接下来我们设置 p 零一，参数设为 零幺，外部端子控制，然后设置 p e 五寸动，加速时间设定我设为三秒。接下来设置 p e 六寸动，运转频率设定 我设为九赫兹。最后设置一下 p 三九， p 三九是设置输入端子 m 二的 竖直条到零九正转点动， p 三九的竖直里只有正转点动，没有反转点动的选项，不知道是变频器做不到还是不需要反转点动，这就是变频器正反转和点动的设置方法。

大家好，今天给大家分享一下变频器如何利用按钮开关控制电机的正反转。 前两天视频给大家说过，变频器正反转有三种方，三种控制方式，第一种的话就是变频器面板上的多功能按键，第二种用的是外接三档的旋钮开关控制， 今天给大家分享一下第三种。第三种就是外接自复位的按钮开关， suv 的按钮开关正转反转用的都是常开触点，嗯，停，这个停机按键用的是常闭触点。下面咱接一下线。 咱需要用的用到的变频器端子是 d i d i 一， d i 二， d i 三和 com。 公共端 d i。 一变频器默认的是正转 d i 二 d i 二变频器默认的是反转 d i 三就是三线模式，也就是咱接的是停机， 下面咱先接一下 d i e d i e 接的是正传 d r 接的是反转 ds 三接的是停机。按停机键，停机按钮 下面就是 蓝线，是公共端，接的是 com， 这样连线就接好了。下面咱调一下参数，先调一下呃，外部端子控制 p p 零零二命令通道选择 给它调整外部端子控制，然后再调一下端子控制方式。端子控制方式咱现在用的是三线模式， p 四功能组的 p 四杠十一默认的是两线，咱给它调成三线控制， 这样参数就调好了。下面咱启动试一下，现在是正转，正转没问题。答案，停机停机也可以 没问题，反转正常，一切都正常，这样的话咱这个接线跟参数设置的都没有问题。今天的视频就给大家分享到这里，喜欢的朋友点点赞，点点关注。

这是变频器多段速参数设置，它们采用二进制， m i。 一代表一， m i 二代表二， m i 三代表四。 所以第一段速闭合 m i。 一。第二段速闭合 m i。 二。第三段速闭合 m i。 一加 m i 二等于三。 第四段速闭合 m i。 三等于四。第五段速闭合 m i。 一加 smi， 三等于五。第六段速闭合 m i。 二加 m i 三等于六。第七段速闭合 m i。 一加 m i 二加 m i 三等于七。多段速就是采用二进制， 这是多段速接线图，这是外部端子控制正反转接线图。现在设置参数零减二为零九，恢复出厂，设置参数零二零幺，设置为零一，外部端子控制启停参数零二零五，设置为一二线式正反转， 再设置 m i 一、 m i 二和 m i。 三分别为多段速一、二三， 最后设置七段速，频率随便设置，这里设置为五十十五、二十二十五、三十三十五赫兹。 这三个自锁按钮分别控制多段速一、多段速二、多段速三。这个是正反转旋钮开关向左正转，按下多段速一，频率为第一段速五赫兹。按下多段速二为第二段速十赫兹。 同时按下多段速一，二为第三段速十五赫兹。按下多段速三为第四段速，频率二十赫兹。按下多 段速一和三为第五段速，频率二十五赫兹。按下多段速二和三为第六段速，频率三十赫兹。同时按下多段速一、二三为第七段速，频率三十五赫兹。这个旋钮开关向右，变频器反转，运行 面板显示为 r e d。 反转打中间未停止，向左位正转运行面板显示为 f w d。

这个是台达的变频器，我们来示范一下如何设定一个频率，以及如何控制电动机的正反转。这个变频器是单向二百二十伏输入， 三箱二百二十伏输出的变频器，二百二十伏的单箱输入是接在 l 一， 也有三端子，然后输出在下端，下端有三个主端子，是接电动机的 uv w 三根线接到电动机， 然后这有个 m 零， m 零跟 g m d 接在一起，电动机是正向转动，我们将 m 零接了一个开关，然后接到地线， m 一是反转控制， m 一也接了一个开关，他也返回到地线接 m d 端子，然后这里 接了一个电位器，可以用来控制变频器的频率。电位器中间的这个端子接到 avi 的端口上，十伏的 电压是由电瓶器输出的。接到电位器的第一个端子，第三个 端子接到 g、 m d d 的端子上，这个旋钮也是给变频器设定一个频率，我们打 开电源试一下，我们转动这个旋钮，可以给变频器设定一个频率，现在我们将频率设定是 四十一，我们打开这个开关，这个是正向转动的 开关，电动机开始按顺时针的方向转动，频率增加到四十一的时候就会停止， 这是我们刚才设定的频率，当我们关闭这个开关，频率会 下降，电动机停止。这个按钮是我们刚才接成的反向转动，现在电动 按逆时针的方向转动，它的频率也是只能达到四十一，是我们刚才设定的。 变频器的控制可以由控制板来控制，也可以设置成由光子来控制频率的调节，也可以设置成由电位器 来控制，下次我们就讲一下，讲一下变频器的参数设置。

上面部分是变频器接线原理图， rst 接电源由 vw 接电，机框是公共端， swd 是正转信号，认为是反转信号。下面部分是控制电路原理图，我们先看正转电路，卡一控制是变频器正转信号， sb 二启动按钮，按下卡一线圈的电 康一常开触点闭合，这样就使得变频器 fwd 信号接通，电机开始正转，其实这就是一个自锁电路。我们再看一下反转电路，卡二控制变频器反转信号 sb 三启动按钮，按下卡二线圈的电 靠二常开触点闭合，这样就使得变频器 child 信号接通，电机开始反转，其实也就是自锁电路。由于正反转不能同时运行，我们利用了互锁技术。图中的看一看二，各自串联了对方一个长臂触点。

变频器的外部端子怎么接线？ m 零接正转显示为 f w d m 一接反转显示为 or r e v m 二接故障复位显示为 recep m 三至 m 五是多段速控制，可以提供三段不同的频率。 bmd 是公共端，又叫 com 端。公共端和上面的各个端子搭配使用，分别接入各个端子才能形成回路使用。
