CAD图纸打开后标题栏无法修改
cad 快速入门第十一讲通用标题栏的制作与属性设置。下面介绍标题栏模块的制作。前面一讲已介绍过标题栏的制作过程，也体验到画标题栏的繁琐。如果按前面另一块的方法把标题栏制成一个块，则能提高制图工作的效率。 所不同的是，标题栏中涉及的变量多些，要多次定义变量的属性，然后把这些属性与标题栏一起做成一个块，存档成 cad 文件则能长期使用。下面介绍具体做法。 为节约时间，调用前面已绘制的标题栏直接定义属性。为了给文字设置定位基准，先画辅助线，选画直线指令，给产品名称与零件名称栏画交 插线，找出栏的中心点， 画完辅助线后点确定。在主菜单中选绘图指令，在下拉菜单中选快选定义属性， 弹出属性定义栏， 在属性标记栏中点左键输入 you， 在提示栏中填写，输入产品名称， 点对正栏后小箭头在下拉栏中选正中文字，高度改为十点确定。捕捉到产品名称栏的中心点左键产品 名称，属性设置完毕。下面按上述步骤设置零件名称属性一选绘图指令，二选快选定义属性， 三、标记栏中输入地。四、提示栏中填写，输入零件名称。五、文字对正模式。选正中六点确定。七、捕捉零件栏中的中心点，点左键零件名称，属性定义完毕。选择交叉辅助线 点删除指令，下面定义单位名称属性。操作步骤与前面基本相同，一选绘图指令， 二选快选定义属性三、标记栏中输入 h。 四、提示栏中填写输入单位名称 五、文字对正模式选调整。六、点确定，注意关闭自动捕捉模式。七、在单位栏左下合适位置点左键，向右拖动鼠标到适当长度，再点左键出现单位属性标记 h， 至此，产品、零件、单位三个属性定义完毕。 选择创建快指令，弹出快定义栏，在名称栏中输入通用标题栏， 点时区点前的小方框，注意打开自动捕捉。在屏幕上选标题栏右下角为插入点，点选择对向前的小方框，在标题栏的右下方点左键， 向左上方移动鼠标，完全选中标题栏后，再点左键点确定。完成通用快的制作 出编辑属性栏，按提示在编辑属性栏中填写本次制图要用到的各项内容。在第一栏内点左键输入单位名称，在第二栏内点左键输入零件名称轴承做，在第三栏内点左键输入产品名称数控机床， 输入完毕后点确定。通用标题栏制作完毕。下面存盘备用，在命令行中输入 ablock 存盘指令后点确定。弹出存快设置栏，点选快 点小箭头，选通用标题栏，选存储路径点确定通用标题栏制作完毕。退出 cad， 下面演示通用标题栏的插入过程，打开 c、 a、 d 系统设置 a 三图图用画局 指令化内外边框，选择插入快指令，弹出插入快设置栏，点浏览。 在文件夹中点通用标题栏，点确定。 在屏幕上捕捉插入机点那边框右下角点左键插入标题栏，在命令行输入第一个属性值产品名称数控机床回车， 输入第二个属性值零件名称轴承座回车，输入第三个属性值单位名称后，回车标题栏插入完毕。 内容回顾，本节内容分三步介绍了通用标题栏的制作，第一步讲述了产品、零件、单位三个变量的属性设置，第二步介绍文件存储。第三步演示了插入标题栏的过程。 其中比较重要内容的是，第一步多变量的属性定义，为今后创建标准零件库与常用零件库提供的一种思路。谢谢观看，欢迎指正！
粉丝1424获赞4367
相关视频
01:01查看AI文稿AI文稿机械工程师里面打开了一个图纸，双击这个标题栏不能改，标题栏填写也显示没有可填写的标题栏， 怎么对这个内容进行修改呢？新版本的机械工程师二零二二，可以在命令行输入 属性编辑，不错，选择这个表格， 数据就出来了，把要修改的内容进行修改 再确定就可以了。
331英科宇软件（林）
09:08查看AI文稿AI文稿各位学员大家好，我是金堂王老师。最近啊有学生问咱们 cd 图纸当中呢，图纸的文字不能去修改， 我们知道在 c 层文字修改的话，不管是单行文字还是多少文字的话，我们给双击就可以了啊。知道我们这个文字的话呢，它分两种，一种是单行和多行文字，但是除此之外的其他的文字呢？可能就是，呃，看似文字就是此文字，非比文字了，就是这个看像文字，它其实可能不是真正的文字。 嗯，怎么能解决这个问题呢？其实要分析原因呢，有很多啊。呃，我们这个图章文字不能修改，他其实很多原因，第一个就是这个文字。 呃，刚才又说了，他可能不是大行文字或多行文字，我们大行文字呢，在绘图菜单里面呢，能找到他有文字类型有两种，一种单行多行，如果不是单行多行的话。呃，有的我们怎么办？有的我们没有快手先可以改吗？快 属性，他是指在快对象上我们添加了一个属性定义的，那叫快属性啊。好多人还问这个问题，有点难，但这张文字我们想修改呢，改不掉，就是不是两个其中的一个，那么怎么办？这个呢，你要检查了，比如说是组对象或者是快对象，或者是我们的匿名快等等等等，那么需要进行分析， 那么下面呢，我们去看一下啊。呃，有些人问到这个问题，就是说在这个图纸当中呢，这里有个白色背景填充的，然后这上面有字要改这上面的字，比如说 我们要把这个，嗯等等这样的字改掉啊，比如 s 杠五， s 一杠五，我们要改成 s 二杠五，那怎么办呢？ 那就是呢，我们只能在这位置点击他，我们看到这个双击，对吧？这能改掉的，我们改完呢，在这里就直接改掉啊，直接改个 s 二杠五啊，可能加回车结束。那有的时候他不能改掉呢，比如我们这点击， 你看他是可以改的，或者删，或者设置文字一些样式啊等等，都可以的啊，是可以改的，但是这个文字是大文字了啊，是大文字。我们这里面的填充呢，他是一个填充对象，你可加一可以看一下他这个图案填充，也就是我们如果不想要呢，他其实做了一个矩形框，然后填充的啊，把文字放在上方嘛， 这白色背景啊，我突出了文字，拿这个文字的整个想要的，我们可以换，比如我们要洋色换成什么，其他色可以直接改。呃，对讲特性就可以改了啊，这是可以没问题的，这是能双击修改的。那有的时候不能修改是什么啊？比如说我们把这个的位置的内容给他选中一下啊，包文字给他选中一下， 好，我们给他复制一份过来啊， c o 复制一份。那有的时候我们发现这里面的字呢，他就不能被修改啊，但这个比利时里面的文字呢，我们就没有选了啊。我们举个例子，像这个字呢， 那么双击过来他是可以改的，那有的不能改。为什么？比如说他是一个组，比如说我们鸡有个命令啊，可以建立一个组。格鲁普啊，好，我们这次呢，我们想改正的字啊，哎，这个字呢，我们撤销一下啊，看一下， 把整个都框选进来啊，我们这是个整体啊，我们可以框选一下，把这里的框选过来，但这里面可能有多的东西在里面啊，这个对象我们按鼠标左键点选啊，点选这里有字啊，把它选进去 啊，多了一条线我们剪取掉，我们这个不要啊，把这个呢选进去 啊，他是在里面这个不好选。当然如果是有对象的话，我们看到他这个呢，你可以呃，通过我们前面教过一个方法，叫什么快速选择，对吧？呃，有一个办法是这样的，把这个地形图啊，这个上面的图啊，他这个呢是 可以用一个命令啊，我们可以选类似对象啊，然后呢我们可以设个隐藏， 把它拉音这个隐藏掉啊，还有没隐藏掉的，我们可以选它 隐藏掉啊，还有这个把屏幕范围这个呢隐藏掉。 还有这些啊，他是住的东西对象比较多，那我们在出力的时候呢很多呢，你可以通过图层的控制找到啊 住。 嗯啊，怎么找不到啊？在这啊，在底下啊，这样呢把它遮蔽啊，这个都在里面遮蔽起来了， 这个不行啊，那我们这个呢就是把这个呢显示出来啊，这显示出来，然后这个呢我们主要的目的把它选中出来啊，主要呢把它选进来， 这个背景呢，你如果觉得他太那个的话呢，我们可以把它删掉啊，这样选的时候可能就好选一点了，反正很多种方法你选的时候注意一下，比如我们要你们的内容在选的时候不要呃给他漏掉啊，像这个东西他的文字不要漏掉啊，选进去 啊，然后这里面的字啊不要漏掉，填充后期呢，我们自己可以填充一下啊，就这样呢， 好，我们复制一份啊， c o 啊，他这个就是在住这个标注层里面 把它都选进去啊，这里还有一点啊，我们选择复制过来 好了，可以了，那这些呢远藏的层呢，我们可以把它原本的点开啊，他这个呢是我们刚才设这个遮蔽啊，他原图不就这样吗？我们主要把它弄了过来的，当然如果你要填充的话，你可以把这个对象选中整个填充，比如说我们爱吃填充填中个对应的颜色啊，这个呢就不用选时间点了，我们可以选对象， 把这个呢边四个边选起来。 填充的区呢，我们是用一个颜色填充啊，纯色 设置一下啊，写大于第一里面啊，填个白的晕染，那么这时候原本的就这样了，对吧，他这个也是可以的嘛，那当 是在工作当中，有的时候我们这也是同样填充个白的吧。啊，这个呢快的就选对象啊，他这个是把对象填充在里面的， 我们确定一下，那这我们就发现前面的图案呢，这个对象呢，在这个上部，我们可以命令角地啊，改顺序啊，这就是 cd 的知识了，我们可以选择 b 最后面啊，不就能看到了吗？这上面字就写在上方，我们腾空图案在底部啊，这个是改变对象顺序 啊，有的人问这个他改不掉字，我们举个例子给大家说一下，很多种语音，有的时候你比如说我们现在这个地方，我们做个快啊，右肩一拖地方呢，选择粘这个快，那就是想改，双击能改吗？ 你看他不能改吧，双击不能改，这就是快，对讲他不能改。如果传奇匿名快也是不能改的啊，我们在远远差距里面，这地方还有关于快的，手机当中叫制作匿名快，叫 bbgm， 我们谁没想过，对吧？叫制作匿名快，那制作啊，这加密快吗？就是我们的那个叫 一米快啊，那么这个你用 bbgm 穿的好的快呢？后期他上面显示有带鲜花的标志啊，这个很难的啊，所以你必须用超级的分解才能分解掉， 像这个呢，你想分解就不能了，那你怎么办呢？只能用 x 键吗？啊？给他分解掉对吧？这样的文字才能双击。那还有一种情况呢，就是我们刚才说的组，什么意思呢？就建立一个选中对象，我们用机建个组，进组以后呢，这个呢，双击也是不能改的，你发现还记得双击 ato 他不能改呢， 这个呢，它上面其实一个组二十六个，说明队员很多，我们想要解组怎么办？有个叫昂勾 啊，就是 ung， 然后我们选中对象啊，这就结束了，结束以后呢，我们只有双击就可以了。所以说在用咱们 cd 当中文字，像这种文字呢，我们至少是单行，多少文字的双击就可以了，咱们区别是单行和多少呢？就是看有没有编辑器， 如果有这个兵器他就断文字，可以改属性、改大小、改颜色、改对齐等等等等。但如果说他只能改文字内容，他不能改这个特性的话，就单个文字，像这里都是断文字的啊，像这里面的这个东西看上去应该是断文字的啊，我们双击，那 对吧？啊？这大文字了，从表面看看不出来是双击没有比利器吗？对吧？啊，这个不能比利修改，我们说了很多原因啊，一个就是快，他不能比利修改，第二个就是利民快，也不能修改，第三个就是我们说的这个是个处对象，也不能修改，所以对遇到这问题的话，大家要自己分析原因，如果对这个， 呃，这里呢？呃，不但理解，可以把视频可以再观看一点，当然了，在工作当中如果遇到问题的话，呃，小伙伴可以通过私信联系，对吧，求助一些帮助嘛。啊，感谢关注本次视频，谢谢分享，谢谢点赞关注！
113滁州特种工学历考证咨询
01:40查看AI文稿AI文稿大家好，我是海滨老师，江湖人称海大康。今天我们来看到这么一个问题啊，就是 cd 里面文字无法编辑是吧？正常情况下，我们在 cd 里面所打的这些字，我想去改它的大小啊，颜色啊，字体啊，我们可以直接对着它双击就可以了，对不对 啊？那么在这种情况下呢，你不管是双击还是输入文字编辑命令异地的话呢，都没法去编辑，你比方说我们输入 双击一下，你看没有反应吧，而且命令行会提示一个叫无法找到，叫什么 s h e l l 程序啊，你说啊，我的电脑里面是不是少了什么东西啊，即使这个不是是吧，原因是因为它的一个系统的变量参数值啊，被改动过了 啊，所以我们的操这个修改方法其实很简单，只要把这个命令注意啊，这个命令记一下他的参数值给他改一下就可以 啊，具体的操作步骤就这样的，在命令好好输入 m 一 t e x t e d 啊，念起来有点绕口啊，你可以把它记下来啊，按回射键确定，然后呢，当前的指定看到没有一，是不是 我们要把它指改成点，注意啊，这是个点啊，在命令行输入点，在英文输入法下输入那个点就是句号吗？按回射键确定，这样的话呢，我们再次去双击就可以正常弹出这个文字格式的修改对话框出来了 啊，那么这样的问题你可能很难遇得到，但是一旦遇到的话呢，你也得知道怎么去改，毕竟这个问题有很多人问过，好吧，把这个残留值给他记下来，或者说呢，收藏一下这个视频啊，有不懂的地方可以来到图层里面来抓我，拜拜。
1032海滨CAD
04:27查看AI文稿AI文稿哈喽，大家好，我是北冥有鱼，今天呢，我们来看看如何来更改这个原理。图的标题栏， 我们来到这样的一个图纸啊，他默认在的一个这样的一个标题栏，我们来看看怎么来更改他的。首先双击这个图纸的边缘， 然后找到这个模板的这样的一个选项，然后呢，这里有很多个这样的一个模板， 我们选中 a 四这个图纸啊，这个图纸模板可以看到，这是我更改之后的这样的一个模板啊， 在这里我们依旧是不能对他进行更改的，然后怎么更改的？就要找到这样的一个啊，模板的文档，他的这样的一个模板的文档和这个点 ss 点 doc 是不一样的啊，我们来看看这样的一个路径啊，在这个路径下有一个 a 四点 shdot 的这样的一个这样的一个文件，我们来找到他 啊，这是我的这样的一个路径，然后找到 a 四点 shtot 啊，可以看到啊，我们我们把它给打开了啊，在这里我们就能对这个线条啊进行更改了，可以看到双击可以更改他的这样的一个粗细，还有他的这样的一个颜色啊，还能加这样的一些，呃，图片 啊，图片的话直接从这个桌面上拖入进来就可以啊，这里呢，我们还需要注意哪些地方呢？就是这样的文本啊， 这文本是这种参数化的，这样的文本更改他的话，不是在这里更改啊，是在哪里更改呢？我们还需要双击这图纸边缘啊， 在这个参数里边有这些啊，更改的这些地方啊，都是这些参数啊，这里的话，这是这古板的这样的一个参数，我们不在这里对他进行更改， 首先啊，呃，这里的话，我们先对他进行一个简单的更改，比如说 这里把它加粗啊，加粗，这里也是加粗， 看这里啊， 然后对他进行一个保存， ctrl 加 s， 然后呢我们回到 啊，这样一个图纸，可以看到这个图纸他是没有自动更新过来的啊，怎么把他这样那个模板啊更新过来的？得双击啊，双击这个这个图纸的边缘啊，然后呢在这里有一个刷新的选项，点击刷新， 然后这里是点确定啊，这样我们的这样的一个图纸就更新过来了啊，图纸模板， 然后呢再双击这个图纸边缘，在在这个参数里边我们对他的这样的一个文本进行 更改，比如说这个装扮，这里是北冥有鱼啊， 还有就是这个抬头啊， v e s c 六点四， 然后还有就是这个版本啊，版本为一点零，还有就是这个图纸的这个呃，标号一， 一共是有五张。好，这样的话我们这样的一个图纸的标题栏就更改好了啊，大家回去可以试一下。 另外呢这里有我们的这个啊技术交流群，加这个微信交流群和这个 qq 交流群， qq 交流群的话可以直接加这个群号码啊，如果是这个微信交流群的话，首先得先加我这个微信好友，然后我才能拉你进群啊，好的，那个今天的教程就到这里吧，谢谢大家的观看。
585大鱼电子工作室
03:19查看AI文稿AI文稿接下来我们做 定义标题，来这点确定，然后选择把这图上的这个标题来全部给它框起来， 然后右键确认一下，命令哈提示，让我们选右下角点，这个地方一定要捕捉，不要在图上随便点， 因为他这个点最后是要跟你的图框右下角是重合的，如果你点的位置不对，后面你在生成图框的时候，这个标题栏和你的图框不能重合，他可能就跑到别的位置去了。 标题栏图明和中文注释这两个都是要填写的，嗯，可以两个都写，一样也没关系，我随便写一下，比如说 a， 这两个都要填，不要空，然后点添加点确定好了，这个就完成了。然后我们可以新建一个图纸， 插入一个图框，选择我们刚才做的这个 确定， 这个就是我们制作的一个标题了，那我们来测试一下他填写的位置有没有错误。 我们刚才做了三个啊，比如说这个写上英科语， 感觉自自动填写上来了，那我刚才这个只做了一半，如果还要添加或者修改怎么办？我们可以再把这个， 我就是装的 f 盘，那就 f 盘，音科软件机械工程师 cad 二零二二 support， 然后在这里面找到刚才我们家的这个图纸，把它打开，这是我们刚才做的，我们刚才只是做了一半，那我们现在要把它做完拦截构定义， 还有其他的，我选择一个审核，然后点写填写位置点， 对吧？其他的都做完，做完了以后一定要注意点一下更新尺寸，然后点确定 好了，再把这个图纸保存一下，然后把它关闭，再重新调一个图框选择还是我们刚才这个标题了， 你再重新填写一下审核就有了。 好了，这就是我们标题栏的制定意，如果说做的制定意做的不满意，我们这里有一个 恢复标题了，点一下再恢复标题了，你刚才做的这些就都没有了。
76英科宇软件（林）
01:03
01:36查看AI文稿AI文稿工程图标题栏填写不了，只能用注视，平时不好好听课，这次可要记好了。有小伙伴在出工程图的时候，他发现这个标题栏无法编辑，既不能选中，双击也编辑不了文字，那有些学员立辟吸进，他用注视填在这个表格里面， 比如在这里写了一个打工人模型，可以看到样式是有点像了，但是这其实非常不标准，正确的做法是按 ctrl 加 l 打开图层编辑，然后把这个幺七零图层给激活， 这样的话这个标题栏框就处于一种可编辑的状态了。那么要把这个西门子公司改成自己公司名字，那么双击它修改文字就好了，非常的简单， 修改完成之后按下回车，那要在表格的空白处填写文字，那也是双击，然后 在这个 fr 后面填写你要的文字，其中文字前面的这些符号就代表文字的字体大小等设置，如果你全部删除，只写文字的话，那么默认的字就是比较偏小的，所以可以根据自己的要求来改动这些文字的大小。另外这个标题栏框是用表格制作的，那么表格有的功能他全都有， 这就是我之前给大家的工程图模板，它能自动同步零件属性名称的原因。而有些工程图模板，它是从 alt cad 里面转过来的，那就只是个图框，相当于一些普通的线条，就和用草图画的这些方框一样， 属于非参线，并不是表格，那他就没有表格的任何功能，双击也不能填写文字，这就是标题栏不能编辑的一些常见的问题，你们都要记好了。
1280UG长沙吾思设计教学
04:40查看AI文稿AI文稿各位同学大家好，我是楚州经济上王老师，今天给大家分享一个 cad 二零幺四软件，在审核中经常遇到一个问题， 呃，这个也有不少学员问到这个问题啊，就说我 cad 安利幺四或安装及或者安利一下，安装以后出现一个问题，就是 在上面的标题栏位置啊，我们会发现他是一片空白啊，除了有标题栏的名称以外，下面都是空白，但下面的像菜单栏啊，工具栏啊，包括我们的回头区啊，下面的命令好像都是没有问题的，他只是说上面这个标题栏的位置。 呃，我们知道在高版本当中呢，他实行的是一个叫面板的操作啊，就是带我们说工人区了，那么这个上面呢，他是有一些快速防工具栏及一些工作空间的一些区域，但为什么看不到呢？这个呢？我也查了相关的资料。 呃，是前两天我也遇到这问题了，可能是我调了一下现场驱动，然后造成的。呃，经过了很久，然后把它再调出来的，所以今天给大家再分享这个问题。这些学生之前有问过， 那很多的情况下是什么呢？我们把这个电脑有的时候系统重做了一下，或者是系统呢，没有问题，我们把这软件重新安装一下，这个问题也解决了。 呃，在这呢，我说一下这个很多问题啊，会造成这个，第一个就是说，呃，奥，奥黛斯公司啊，在开发这个 cad 二零一二到二零一四软件里面经常遇到的问题啊。高 老板们，当这个问题已经解决了，就是说这个软件呢，他和我们现在的操作系统当中的这个显卡驱动的接龙线不是很好，所以大部分的话都是因为显卡驱动啊接触线造成的。那我给大家进行的方法就是如果像这问题呢，你重装一下这个软件比较快， 快乐就安装一下软件，然后一般也能解决掉，如果实在不行的话呢，我们给通过一个方法，就是调整下显卡驱动程序啊，怎么做？我们稍微给大家演示一下。这个呢，我这初始的时候他没有这个标题啊，里面他是空白的， 那么正常安装好之后，这里面呢他是有没有问题的了，就是上面他有快速版工具栏啊，这里还有工作空间，对吧？这是标题啊，名称是没有问题的，这是一个非常正常的一个 cd 二零幺四，我们安装好啊，我们安装好之后打开的看到界面就这样的啊，没有问题的， 这是我打开过的，那如果出现这个刚才说的这个上面他是一边空白，没有东西怎么办？这个呢我建议大家呢像这个出现的问题呢，你 cd 软件的不用你安装这个先看看电脑的配置里面他的相卡驱动程序是不是有更新的，不太正常，你给他重新更新一下，在这个 此电脑上或者有的叫计算机啊，在图片上面右键选择管理，打开管理以后呢，我们可以进入到专辑的管理这个面板里面，找到它里面有一个叫设备管理器，就是专辑的所有的硬件软件程序都在这里的，我们可以看一下 在这个所有的软件当中，我们正常安装好之后呢，这个任何的硬件上面他不会出差或者问号的，如春插问号，这个是英文电脑的当中，这个硬件他是不正常或不能正常使用， 所以需要重新更新他的这种程序。那我们看到这个里面一个叫显示的示威器，其实就是显卡啊，讲白了，显卡里面我为什么两个呢？因为有的电脑是一个的，因为我的电脑他安装的时候，呃，我配了独立显卡的，所以上面呢，这个是独立显卡配的 md 的啊，质量也不咋地啊，但是为了 作图啊，选择两个 g， 那么这里面呢是英塔的呃，这个先命提供的一个自带的这个接力信卡啊，接力信卡，呃，如果说我们出现这显卡在使用的过程，他之前出现探好或者问好，这个都是驱动程序问题，那你怎么做呢？可以右键这个词叫更新驱动程序，或者呢我们可以选择属性设置啊， 再给大家讲一讲。然后呢这下面呢有如果不正常的话，我们就点击呃驱动程序，这里面呢有一个呢就是叫更新送程序在这里操作也可以啊，但正常我们有时候右键呢直接给更新驱动程序， 一定注意，他注意问号，探号的在处理，如果他没准他问号，他还是不能让这个不能用，你先根据程序试一下，如果根据好处还是不能用，那这个 cd 软件就得重新卸载安装了啊，他可能有的时候跟操作性没有关系了。好，这主要给大家分享个问题，就是说一般 c 弟啊，上面如果你电脑呃没有什么太多问题的话，在我们安装好之后呢，上面的这个，呃，访问这个快乐坊工具栏和这个工作空间啊，就是标杆前面那些工 快递公交按钮都是正常人显示啊，如果你发现一片空白，这个多数是有显卡驱动程序所造成的，大部分的更加增程序就能解决了。好，今天的视频就分享到这啊，谢谢各位观看本次视频，欢迎有疑问的在视频下方留言啊，谢谢分享收藏，谢谢加关注！
628滁州特种工学历考证咨询
00:38查看AI文稿AI文稿智能更换标题栏，智能更换标题栏，在辅助工具中选择要更改的文件， 选择要修改的标题来样式， 点击开始更换， 等待完成即可。
46天河软件
01:20查看AI文稿AI文稿首先使用 red 矩形命令单击，以 a 三图为例，输入长逗号，再输入宽度，按空格得到一个 a 三大小矩形，再用 p， e， o 命令向内偏移。五、 使用 s 拉伸命令，选择小矩形的三条边，选择一个基准点， 向内拉伸二十，就可以得到一个带装定边的图框。根据需求绘制标题来使用 a t t 命令 标记，我们输入批准提示也一样，输入批准默认这里假如是张三，点击确定，放在批准旁边， 复制到其他栏，双击进行修改，然后采用 ma 秘密刷一下格式， 再结成块，双击文字就可以随意修改表格中的内容了。
4305工陈陈
02:04查看AI文稿AI文稿先关闭不需要的工具栏，右键关闭，点击上方的三角形，点击显示菜单栏。点击菜单栏中的工具工具栏，根据自己的绘图习惯勾选需要的工具， 根据自己的绘图习惯放好位置，给大家参考一下我常用的几个工具。然后我个人喜欢把工具栏固定，鼠标一到工具栏，右键锁定位置，勾选固定的工具栏。 现在我们已经选择好了我们需要的工具，现在我们需要将现在的工作设置保存下来，点击上方的小三角形，将当前工作空间令存为 给工作空间命名， 输入命令 app， 点击配置， 点击输出，选择保存的位置命名保存。 现在工具栏设置好了，现在我演示一下，如果工具栏出现错误没有了，我们该如何恢复工具栏。我先删除刚才的设置， 现在刚才的设置都没有了， 还是在配置里面。点击输入，选择刚才保存的设置文件， 打开，点击至为当前 关闭不需要的工具栏，把菜单栏显示出来，设置完成。关注我，了解更多 cad 技巧！
641绘图工长
00:23查看AI文稿AI文稿你的标题栏没了怎么办？有没有遇到过这个问题？只要快捷键 op 加空格，打开选项设置面板， 然后选择显示窗口，把这个显示文件选项卡的勾打开，然后点击应用就可以了。是不是很简单？下期继续分享更多干货。
19打是亲骂是爱
12:19

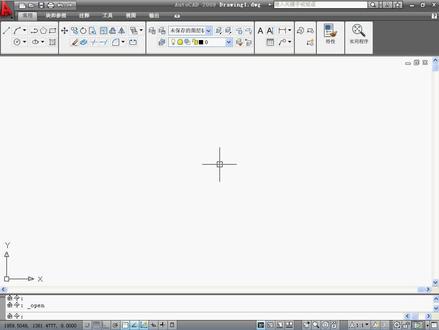

06:31查看AI文稿AI文稿我们来讲解第九章第六节使用表格来创建标题来，那么本实力是利用表格来创建标题来，通过该实力的学习，我们应熟练的掌握表格的使用方法及标题来的绘制方法。 好，那么接下来我们可以选择格式菜单下面的文字样式， 然后抬出文字样式对话框，那么在这里呢，我们设置这个字体的大小，也就是这个字体的高度为三十，然后单击应用好， 再次待机关闭按钮， 接着我们选择绘图彩色下面的表格命令待机后排出插入表格， 插入表格对话框。 好，那么我们在列和行设置着，我们设置他的列数为八， 然后数据行数 v 五，然后待机确定按钮， 那么这个时候我们可以在绘图区待机，以指定他们的插入点。 好，待机以后，那么这个时候弹出这个文字编辑器对话框，我们可以输入个图纸目录， 然后哎 ctrl 加回车键来直接关闭文字编辑器对话框，那么接下来呢，我们可以选中所有的单元格，然后 好选中所有， 打开歌以后，然后右击弹出这个快捷菜单，那么在里面呢，我们可以找到对齐，然后选择正中，也就是说是竖着的文字 位于正中对齐，或者说左中，也就靠左左中对齐。好，这，那么在这里呢，我们选择左中。 好，选择左中以后，那么接下来我们就是需要输入文字， 首先呢 选中一个单元格，那么在这里我们输入个图柄， 如果这个单元格这个快度不够的话，我们可以选中它，然后把鼠标放在这个位置待机，并且拖动 好，我们再拖累稍微大一点， 好图别，那么这个图别就位于这个单元格的左中对齐， 或者说我们全部削中它，我们更改为正中也是可以的。 好，那么接下来我们输个借借 见识，然后我们就可以直接全部复制上去，那么在图号这，在这里呢，我们输入图号， 那么一号图纸，二号、三号，接下来我们输入图纸名称， 然后借助设计说明， 那么接下来我们输入一层平面图， 当然在这下面呢，我们还可以输入二层、三层、四层平面图等等。那么在樟树这轮我们输入樟树， 当然一张或者是两张、三张， 那么这个中间这个单元格的移动，我们可以通过键盘上的上下左右键进行控制， 比如说再往下我们这里面呢输入个图纸规格， 比如说选中这个以后，我们就可以通过上下左右键好移动到这个位置以后，我们竖个图纸规格， 然后比如说 a 一图纸， a 二图纸等等，这都是可以的。 好，那么使用表格来创建标题来，我们就讲解到这里。
46铝单板教学视频
04:37

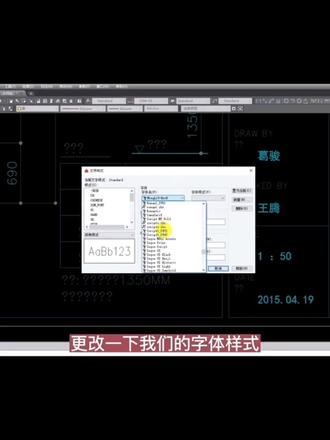

00:46查看AI文稿AI文稿今天我们来学习打开 cad 时遇到字体不显示，我们该如何进行操作呢？首先我们鼠标左键点击不显示的文字，在上方文字样式处我们可以看到它是属于 ch 一个名字， 输入我们的快捷键 st 加空格键，在左侧样式栏中找到我们的 cs， 在右侧字体的位置更改一下我们的字体样式，比如说找到我们的黑体、凯体、宋体这种类型的字体都可以点击应用 关闭应用完成后输入我们的快捷键 r e 加空格键，这时我们的文字就显示出来了，你学会了吗？
133韩妹
05:57查看AI文稿AI文稿大家好，现在跟大家介绍一下标题栏的自定义， 嗯，咱们首先做出如图的这个，呃，图纸图形，标题篮框和一些标题栏里应有的这个文字，现在呢咱要定义一下他的属性。 呃，首先呢咱先定义标题栏，点击定义标题栏以后点击这个定义标题栏以后下面出现拾取元素， 把你要做成标题栏的图源框，选回车直升机指定机点，从哪个位置插入这个标题栏，点击右下角。呃，输入一个名称， 一二三四五六吧，然后先不要保存，先取消就可以，现在它变成一个整体了。 接下来编辑标题了啊，出现这个编辑属性这个界面，点击属性编辑。 呃，这是名称名称里头呢？这个编辑定义里头零件名称，首先定义他，然后描述零件名称， 缺省之，可以不用管他。呃，这个零件名称呢是在这个位置，他的资高应该是七毫米，确定，然后下面提示你， 提醒你拾取环内一点，在内环内点一点，接着属性定义姓名，加入 姓名字高，编辑到三点五，其他不用管，点击确定这个姓，姓名呢是在设计和教盒里面，在设计里点一下，然后属性姓名 姓名最高三点五，好了，确定在教合里头点一下左键，点左键，然后再把比例和材料共几张，第几张 做完，他举例 比例 确定，在这个框子里点一下，咱要填入比例的材料，下面做材料，材料 材料，确定在材料这旁边这个位置点一下，你要添入材料的，然后是这两个属性总张数，总数， 总数是吧？总数确定 下面第几张樟树 整数 确定，点到这个位置，哎， 呃，现在基本上咱们刚才做的这些都是咱们调入标题了，以后要调要填入的，填入零点二，名称，设计教和比例材料总共几张，第几张，然后退出块，编辑问你是否保存修改是 是否更新当前块属性，是把这个属性的都给他删一下，让他什么也没有点开以后删除就可以。 点开以后按一下这个回车键， 点左键是吧？然后确定好了这个咱们就做完了，下面呢咱就调入一下，调入我还得存储一下，然后存储标题栏， 嗯，咱们一二三四五六确定，现在这个标题栏就是咱们刚做的，一二三四五六能掉入标题栏， 先掉入图框，点击掉入图框，点击一个 a 四的图框导入，点击 a 四图框呢？嗯，这个标题栏他可以有国家标准的，是吧？国标的这个导入，哎，这是国标的，那么咱们刚才做的呢？是一二 三四五六，点击一二三四五六，选中以后导入，哎，现在就变成咱们刚做的标题栏了，现在我要填写标题栏，把鼠标放到这个位置出现，选中那个虚线以后双击左键 出现那个填写标题栏的对话框。零点二名称，假设是主轴吧，主轴，然后姓名想要你设计成姓名， 呃，比例一比一，他是按你图纸大小，图纸现在默认的一比一，直接就给你显示写入一比一了。材料四十五号钢 总张数假设十张，现在是第二张， 确定，现在咱看一下这个标题栏，按咱们的需求填入了。
763行者141319
