sw压凹仿形功能怎么用
预览效果，如果觉得方向不合适，我们也可以切换另外一个方向，只需勾选反转切割方向即可， 系统会立刻给出预览效果。好了，关键点，到了现在，我们就需要给产品仿型间隙了，在参数选项中，第一型灰色就不用管了，第二行就是我们要的仿型间隙参数， 可以调整间隙的方向向内或向外。我们来测一测刚才给的 solid works 仿型。傻瓜式给仿型间隙的方法之一，要命令的运用 还是利用前期素材，利用模具工具做的仿型。有粉丝留言没？给间隙最近几期会讲解给间隙的几种方法，请大家点个关注点个赞，以便后期需要用到而找不到方法。我们话不多说，直接进入正 题。这期就用压凹命令做仿型间隙，简单直白。由于产品非对称异形件，我们就直接用上次已经成型的分割面进行压凹操作， 隐藏一下我们不需要的部件，只找我们需要的分割面。选择分型面和行心面进行缝合处理，形成一个完整的分割面。我们将缝合的面进行另存为新零件，为亚欧命令做准备 并命名，随便给个名称即可。点击保存按钮，系统自动跳转新零件界面，此过程根据产品复杂程度和电脑配置，跳转速度和反应速度依次由快到慢， 需要耐心等待。好了，我们将颜色改改，方便后面的观察。单刀植入，我们直接进行草图的绘制，直接找产品的上表 面为草图基准，直接拉个方形并约束一下草图。压凹仿型还是和前几期视频讲解一致，要想成功，必须遵守三大原则， 实体零件不能超过分割面，不能有破面，必须是完整的面，直接拉伸凸台上下覆盖即可。我们再插入特征里面，找到 yo 命令， 直接选中，点击它进行操作。目标实体我们选择新建的凸台实体零件 中间位置我们选择衣橱，选择区，工具实体区域我们选择缝合分割面。选中后，过程根据电脑配置高低和产品复杂程度，反应快慢都不一样， 这里就需要各位的耐心等待。电脑反应完后，我们勾选切除，系统就会显示切除后的预览效果，如果觉得方向不合适，我们也可以切换另外一个方向，只需勾选反转切割方向即可， 系统会立刻给出预览效果。好了，关键点到了现在我们就需要给产品仿型间隙了，在参数选项中，第一型灰色就不用管了，第二行就是我们要的仿型间隙参数， 可以调整间隙的方向向内或向外。我们来测一测刚才给的零点三毫米间隙是不是零点三毫米，我们测量随机选择一个面看看测量结果， ok， 数据问题不大，再换个点看看，结果一致无悬念， 我们再来换个面试试，顺便把间隙参数和方向调整一下，看效果是不是一样。 这次仿型间隙我们给零点五毫米，点击对勾按钮得到我们的仿型实体零件，我们直接来个剖面图看看测量实际结果 就选择中间这处看看测量结果，测量数据和我们给的间隙数据一致，再测测圆弧段的间隙距离应该也是零点五毫米， 这期仿型给间隙的方法是不是很简单？大家有时间可以去练练手，试试效果。视频都看到这了，点个关注点个赞，再走也不迟，方便后期查找不适。
粉丝8192获赞1.8万
相关视频
01:14查看AI文稿AI文稿用亚欧命令制作仿型，看完视频你也可以 later， 首先我们打开要仿型的零件，然后点击一下正式语，接着在幼师基准面上我们给他绘制一个矩形，矩形的这个尺寸呢一定要大过零件，然后点击拉伸 方向，给定为两侧对称，深度设定为五十，下面的合并结果一定要取消勾选，然后点击确定， 然后我们点击插入特征，这里面有一个压凹目标实体，选择这个长方体，然后将显示方式调整为线框模式， 然后工具实体区域，我们直接选择这个零件就可以勾选下面的切除，然后下面有一个间隙， 这个一定要设置一下，比如咱们给他设定为零点一，然后点击确定，接着调整一下显示方式，然后呢把多余的尸体给他隐藏掉，再点击这个直接编辑 移动复制实体，选择这个零件，背后把零件给你拖动出来，再点击确定就 ok 了。欢迎大家的关注，点击主页查看更多精彩！
2746万象爱机械
04:26查看AI文稿AI文稿大家好，今天我们来学习一二命令，我们用这几个案例来讲解它，我们点击一二，大家看啊，这边是一体的，他就没办法去做一个一二， 那所以我们做压二之前呢，一定要注意要把这个合并 cd 去除掉， 这样的话它就是两个零件，我们点击幺二，首先这边是一个目标实体，我们选择这个目标， 然后这边是保留选择或移除选择，我们先点啊，比如说这边大家看他是一个这样的状态，那我们点击移除，他就移到下面去了，他主要是这样一个状态哈，然后这边 是有一个，有一个距离，它就是一个参数嘛，往向外扩的一个距离，然后这边是一个间隙，比如说我间隙给一个一毫米，再看一下 you go， 把这个隐藏掉， 这个距离是两毫米啊，是两毫米，对的，哎，显示一下，大家看我们给的是一毫米， 大家看这边一毫米加厚两毫米，然后这边是一个一毫米， 好，我们把这个隐藏掉，这样的话一个压二就做好，做成功了那么再来，所以在做之前一定要注意把合并结果 去除掉，然后我们点击再点击 l， 选择一个目标实体，选择这个，我们再去选择这个，做一个 l， 然后这个的话我们用切除直接把它切除掉， 切除的话这边也是可以给一个间隙的，比如说我这个零点一对勾， 把它隐藏，再把它隐藏 显示一下，然后我们可以把它往外拉， 用移动 ct， 不要把复制勾选啊，确定，大家看 这样一个压偶也就出来了，那么再来点击压偶，这边选择目标实体，选择这边，然后我们选择这边， 大家可以看他只有一边，如果我要两侧，两侧都要做一个， 然后会可以怎样做呢？那么我们就可以选择这边，选择这个面，反面再做移出，选择移动过来对勾 隐藏掉，大家看这样一个 l 也可以过来，就这边嘛， 然后我们再来一个 l 选择这个，其实这个这个是一个曲线啊。 哇，曲面，我们选择目标实体选择这个，这就选择曲面，我们做一个切除，然后这边选择零，如果选择这边的话，他可以做一个偏移两毫米， 大家看这样做一个偏移反侧，我把这边切掉往下移对勾再来对勾，这样就好了， 做一个这边是一个曲面，我们选择目标实体选择这边选择零，大家可以看这样一个状态， 然后我们再选择这边，哎，这边的话不行啊，选择这边，然后做个做一个移动 保留，大家看这样 曲面上我们也是可以去做的，然后我们可以进行对它进行一个加厚。好，今天我们的压二就学到这里哈。
745SW-机械巨星

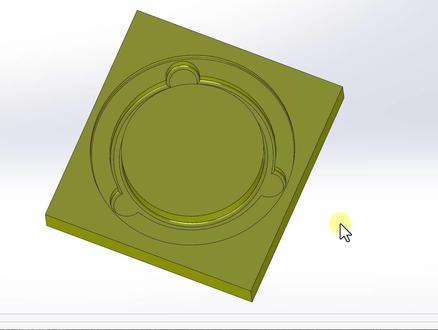

01:26查看AI文稿AI文稿出一期仿型字句的教程，一个命令教会你记得点赞关注呦！先打开一个模型，选择右式基准面，绘制草图， 绘制一个矩形，这个矩形要比模型的轮廓要大，再选择最下面的线，按住键盘上的 ctrl 键，选择模型最下面的线，给他们一个贡献。 再点击特征下的拉伸凸台方向，这里选择两侧对称，再拖动这里的箭头，让它的尺寸大于零件的尺寸， 这里的合并结果一定要去掉，点击确定，再点击插入特征压二，目标实体就是我们刚刚拉出来的矩形，再点击显示类型这 里的小三角，选择最后一种，在工具实体区域这里任意的点击模型上的一个点， 再把切除给选上，这里的间隙一定要设置，如果是零的话，字距跟模型是装不上的，这里我就以零点一为例，点击确定。 接下来再把显示类型切换到第一种，在实体这里，把模型给他隐藏掉，字句就绘制完成了。如果没有素材的小伙伴可以来我粉丝群里面领取。
1019平夏讲solidworks
03:05查看AI文稿AI文稿萨拉 doux 是用教程行枪和压凹做仿型的优缺点，上期视频内容讲解了最简单仿行方法，应粉丝要求再来试试行枪和压凹命令。我们先来行枪命令， 行将命令需要在装配体中完成，零件环境下无法操作，我们以产品自带基准进行新件零件画方，然后拉伸凸台， 下一步找到行枪命令进行操作，根据系统提示一步步操作。第一项，设计零部件，我们选择游戏手柄，下面的比例参数我们不调整， 点击对勾系统需要一些时间。反应完成后，我们调整虚线模式，然后隐藏手柄零件。 最后的最后仿型得到了一个无法加工的实体方块，类似于师蜡法铸造型腔，我们用 pos 图看看内部型腔完美呈现。那我们该怎么得到我们想要的仿型面呢？ 这里就卖个关子，我们来讲讲这个游戏手柄用鸭嗷怎么做。现在打开的零件为上期视频的分割面， 我们还是老方法，画房，拉伸拖弹， 然后我们找到牙凹命里还是熟悉的问法，目标实体是谁？我们选择拉伸凸台即可。在我们选择工具实体区域时，当选中这个分割面，系统就已经开始转圈圈了， 反应时间有点慢，就快进了。 下面的切除我们勾选上去，具体参数我们就不做调整了，我们直接点击对勾按钮， 得到一个类似于曲面分割的仿形面。两种方法特意展示大家应该心里有数了吧，熟忧熟虑一目了然，前面的形象 命令要得到仿型面，还要走一步才能分开后面的牙熬，如果不是有上次做的分割面，牙熬也只能压个锤子。 好了，大家还是学习万能方法，从三个面入手，从容面对，了解其他方法即可输入红规，最后都要走上三个面的道路。 不清楚的小伙伴可以看看往期视频教程，这期视频就到这，谢谢大家的观看，拜拜了。

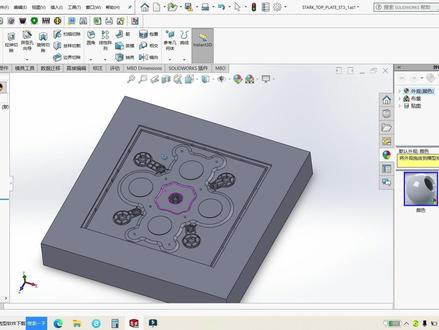

02:30查看AI文稿AI文稿哈喽，大家好，我是三十二利，今天给大家介绍一种快捷的对产品进行仿型的功能啊，首先这样一个产品啊，我们先以这个基准面建立一个基准面 啊，比如说我们往反方向，反方向一个一个毫米啊，反方向一个一毫米，也是让我们这个产品漏出来一个毫米啊。确定，那我们在这个基础面上呢，我们进行一个拉伸吐痰 啊，画一个举行啊，以这个坐标原点为中心啊，给一个一百二 乘一百二的尺寸啊，当然自己尺寸可以根据自己的实际情况定义啊，那么反方向啊，最少给个二十 好确定，确定好以后啊，这个地方我们重新编几下，要特别注意一点，合并结果一定要把它勾选掉，就是不能合并结合并结果的话我们就没有办法进行放行了。在我们的插入里面选择特征， 找到我们特征里面一个压凹的功能啊，目标实体选择我们新建的拉伸实体工具实体区域选择我们这个产品，这个时候呢要稍微等几秒钟啊， 选出好这个产品以后，注意切除选项大上钩。那这里面呢，我们可以定义一个间隙，也就是说我们 产品和我们定义块之间的间隙啊，比如说我们给他留一个零点零五的间隙啊，我们选择确定 啊，这个时候提示一个凹陷不能处理此情况，警察是不同的几何体会输入一个较小的间隙，那这个时候因为我们的产品大小的原因啊，那我们把它改成零啊，改成零确定 啊，这时候我们把产品隐藏，我们的牙膏就已经完成了啊，当然大家还要根据实际情况要进行一些 啊修改啊，否则这样子的话我们是没有办法进行加工的啊，你学会了吗？欢迎下次继续收看。
379梧佰优教育
03:27查看AI文稿AI文稿大家好，这期的视频教程我们继续讲解仿型，斯科斯勒多尔斯仿型，今天我们讲解回转体的仿型，里面包含压欧命令，组合命令，系统自带的模具功能和曲面分割和相交命令的仿型。 下面先讲关于实体仿型，最常用到命令压凹，我这边先讲解钥匙的剑魔，通过斯勒多尔退回控制棒，我们可以很清晰明了的洞悉剑魔的思路， 在上机准面建立拉伸凸台，长宽高尺寸自己定，一定不能合并实体，合并实体就是一个零件，不合并是两个零件。压凹命令，再插入特征压凹命令里面，点击压凹命令，选择目标实体和 所要成型的食品，电脑需要反映一会点击切除才能得到我们的仿型面， 隐藏一下钥匙本体就可以看到仿型弓箭。现在继续讲解组合命令，前面的零件剑魔不讲解了， 用到的基本命令跟亚欧一致，千万记住，新建凸台时一定不能选择合并尸体 组合命令，在插入特征组合里面点击组合命令，选择删减一次，点击主要实体及我们刚才新建的 台，然后点击要组合的实体零件，我们这里可以点击一下显示预览，看一下是否是我们需要的结果。 现在我们继续讲解系统自带的模具功能，鼠标右键点击上线空白处，选择模具工具，前面零件建模我们略过，但是这里面多加了一个步骤， 使用分割线将零件进行分割，为下面的分型面做基础。 点击分型线，我们选择上市基准面，然后依次选取分型线，就是刚才用分割线裁切实体得到的线，然后单击确认 中间由于有孔洞需要进行补孔，我们选择模具工具栏里面的关闭区面， 继续点击分型面，内部参数自己根据需求填写。 然后就是切削分割了，得出我们想要的放行结果。 可以使用移动曲面功能分离上下仿型块，或者另存为单独零件。那好，今天的教程就结束了，明天讲解下部分曲面分割命令和相交命令，大家记得点赞加关注加收藏，说不定哪天需要用到这些功能。
00:38查看AI文稿AI文稿如何使用压凹快速得到这个潮的特征？先显示出里面这个旋转圆柱实体，点击上面的压凹目标实体，这里点击选择要压凹的这个实体， 再点工具实体，选择圆柱下面的位置，勾选这个切除，然后打勾， 然后隐藏这个原著实体，可以发现对应草特征就搞定了。原有的这个原著实体仍然还在，你学会了吗？关注老万主页，有更多精彩内容！
266SolidWorks老万

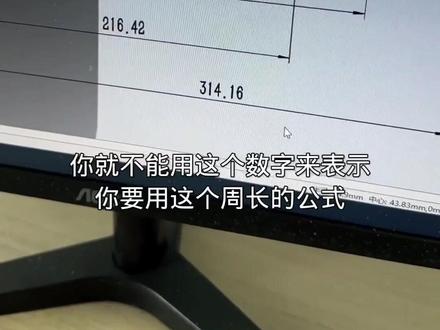

01:30查看AI文稿AI文稿我想做一个这样的凸轮，你看我已经把这个草图绘制好了，但是呢，我现在想做出这样的一个凹槽效果，我怎么样都做出来，这怎么回事啊？这就是一个包覆就可以了，你直接把这个草图包覆到你这个圆柱的表面就行了。我知道包覆，你看我操作一遍给你看一下啊。首先的话我点击上方的这个 扫图，然后点退出扫图，然后点特征嘛，然后再点包袱，包袱的这个扫图的话就选择这个扫图，然后包粉类型是第二个，然后呃，面的话就是这个面，然后的话我点击对勾，你看他提示包袱失败也是咋回事啊？ 你先关闭掉，先点插啊。对，然后呢你鼠标左键双击这个草图，双击它啊，你看下边这个尺寸，三百一十四点一六五啊，这个尺寸它代表的是这个圆柱体的周长啊，监视周长的话你就不能用这个数字来表示，你要用这个周长的公式，周长的公式时长知道吗？派地对你小区还觉得还可以啊。 啊？你鼠标左键双击塔，双击塔，先输入一个等于号，先输一个等于号，然后刚刚说到的太在 sw 软件里面要用 pi 来表示 pi 好，然后再输入星号，星号，那星号就是城号。嗯，这个圆柱体的直径是多少的？一百就星号一百一百，然后点击对勾，点击对勾是吧？对， 好，先来一个这个符号，对，好，现在你退出草图，重新进行包，退出草图，重新进行包袱，然后的话还是一样，草图就选择这个，然后的话类型是这个类型，选择第二个。好深的，我给他一个四吧， 然后呢包袱的面对，然后我再点击对勾，哎，这样子就可以了。哎，老师你这个也太厉害了，这个你不说我还真不知道呢。
