信捷plc输出点烧坏怎样更改输出点
plc 的输出点烧坏了怎么办？需要怎么改点呢？假如这个 plc 的输出点 p 零点一烧坏了，首先将接在 p 零点一端子上的线接到备用的 p 零点五端子上， 然后就是 plc 修改程序，打开 plc 编程软件，找到菜单栏里面的替换功能，在查找内容里面输入 p 零点一，在替换内容里面输入 p 零点五，然后选择全部替换 程序就会自动将所有的 p 零点一全部替换为 p 零点五，这样就完成了 p l c 的改点操作。
粉丝45.8万获赞191.9万
相关视频
01:01查看AI文稿AI文稿选择部件操作键跳转画面跳转，然后画面跳转，输入地址六千零四，点击确认， 然后就生成一个按钮。生成按钮之后呢，然后我们再离线模拟一下，打开模拟，然后就会进入这个界面。现在替换叉，替换叉零，试一下， 点击叉零，然后替换，替换成哪一个呢？叉七，然后回来点击替换就 ok， 就替换完成了。上面就替换一下 y 零， 把 y 零坏了，替换成 y 七，然后点击替换， ok， 这样就替换成功了。
28红苹果🍎
00:27查看AI文稿AI文稿plc 的输出点烧坏了怎么办？假如 plc 的输出点 q 零点二烧坏了，需要将原先接在 q 零点二输出点上的输出点更换到备用的 q 零点七上，那么程序应该怎么修改呢？ 可以通过软件里面的一个替换功能，将原先的程序当中所有的 q 零点二替换为 q 零点七。选择全部替换，它会自动将程序当中现有的所有的 q 零点二全部更换为 q 零点七。
3316工业帮plc变频器教学
02:34

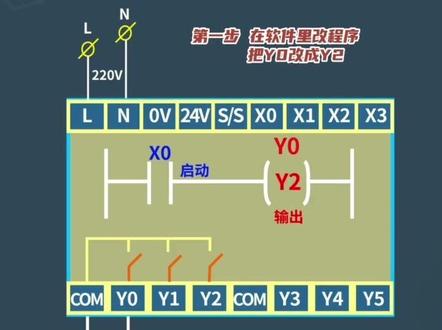

00:17查看AI文稿AI文稿漂息触点烧坏了怎么维修和改点？如果飘息的输出点 y 零坏了，要把它改成 y 二。改点分为两个步骤，第一步，在软件里改程序，把 y 零改成 y 二。第二步，硬件上改接线，把 y 零端子上的线拆掉，然后接到 y 二的段子上，这样就完成了改点的操作。
12:59查看AI文稿AI文稿客户反映的故障是输出点坏，看看我们今天能不能把它修好啊。接下来的视频会比较长，我们会记录从程客户程序的备份到点 l 点的测试以及维修全部过程。先给 plc 上个电，看一下状态是否正常， 上电我可以看到电源灯和运行灯都是正常的啊。接下来第一步，我们先对漂漆的程序进行备份， 备份程序我们使用的这个线缆叫 usb 杠 s c 杠零九杠 f x 啊， 一头是 usb 连接电脑，另外一头连接到 plc 的这个通讯口 软件使用的是 g x works are 软件，打开 works are 软件， 新建一个 f x 的工程 f x 三 u 确定。 这时候我们要先进行通讯，建立通讯连接，我们做个通讯测试看一下 啊，无法连接，无法连接的话，我们看一下是不是看不口设置的不正确。我的电脑属性设备管理器啊，我们 这个 com 口使用的是 com 八，所以这个软件里面我们 com 口也需要设置成 com 八。 确定通讯测试啊，现在可以连接了，我们现在呃进行在线读取 plc 里面的程序，点 plc 读取全选执行 显示在这里面。我们为什么我们要点全选？因为有一些软元件如果在编程的时候做了修改，当我们点参数加程序执行再恢复进 plc 的时候，这样很可能导致客户现场无法使用， 所以点全选是最保险的。然后我们把这个工程进行保存， 保存到桌面，桌面的话文件名我们就以这个 plc 的序列号来命名，幺七三幺幺五幺幺七三幺幺五幺保存。 客户的程序做完备份以后，我们要把我们的测试程序写进去， 测试程序，我们找到了一个 fx 三 u 杠四十八点的测试程序，这个程序呢就是一个很简单的程序，它是点对点的输出的程序。呃，我们 fx 幺三 u 杠幺六 mr 呢，一共是七个七路输入，七路输出，所以我们把这个程序要进行改编一下，把多余的部分把它删除， 保留七个输入点和七个输出点就好，这个时候我们点转换，我们现在把这个程序下载进去，只要先写入啊看不可不对，我们还要重新设置连接目标， 当前目标 com 八、确定通讯测试，测试成功 在线加 c 显示这个测试程序，我们 可以点参数加程序啊，不需要添加执行确认， 这个时候测试程序已经下载到我们 p l c 了，这现在我们可以对 p l c 的点位进行测试。好，现在我们锻炼 拔下，拔下通讯线， 因为这个三 u 的这个 p l c 既可以接成圆形，也可以接成漏形，所以它有一个选择 s s 需要接到这个公共端，可以选择接到零伏，也可以接到二十四伏，我们选择把它接到零伏， 可以看一下啊 s s 和零伏短接，这个时候我们用二十四伏分别对输入点进行短接，就可以导通 x 零到 x 七 二十四伏也接上测试的线，这个时候再对 plc 进行上电， 我们借助万用表，用万用表的这个蜂鸣档进行测试，现在来对所有的输入点和输出点进行测试， 当我们连接到 x 零点的时候，可以看到 x 零点的这个 灯会亮起， y 零点也会亮起，这样的话就表示接通，同时我们测量这个输出的点位是否进行进行接通， x 零， x 一， x 二， x 二，点不通，我们把它记录下来， x 三， x 四， x 五， x 六、 x 七，除了 y r 点其他的子，其他的点位都是正常的。我们再来测一下这个 y r， y r 的这个输出指示灯是亮了，但是 y r 的点是没有输出，那接下来我们断电对 p l c 进行拆解，看一下故障点，指示灯都全部灭掉以后，我们把 点接的线缆拆下来放在一边，电源线也拆下来，这时候我们需要取下两颗螺丝，一颗在右下角 把它完全松开，还有一颗隐藏在这个电池的盖板下面，我们把电池盖板打开了以后，就可以看到另外一颗螺丝，这个电池我们轻易不要拔下来，如果拔下来 就是可能会导致我们的程序丢失。 松下两颗螺丝以后，呃，上下各有一个卡扣，上下各有一个卡扣，可以用镊子 手辅助一下。另外一边这样这样的话 cpu 版就已经拆下来了， 根据刚才检测到的现象呢分析可能是我们的这个输出点坏了，就是故障点应该就集中在这个 io 板上面， io 板我们可以直接取下看一下，这个是 是 l 版，呃，刚才我们检测到的是 y 二点损坏，可以看到一共有八个继电器，从 y 零到 y 七，那怎么判断是哪一个继电器坏呢？两种方法，第一种方法 我们通过数， y 零， y 一， y 二， y 三， y 四， y 五， y 六、 y 七， y 二的话呢，就对应的是这个继电器，也可以通过，也可以通过端子，也可以通过端子这个 y 二，我们沿着这个， 沿着这个导线找下去，对应的是就是这组继电器，那现在我们把这个继电器拆除， that's nice。 这个继电器已经拆下来了，他是一个二十四伏的继电器，这个时候呢，我们第一可以对这个继电器进行单独的家电测试，那我们就不做测试了，我们直接换更换一个新的，看一下效果，用坏的继电器做一个标记， 然后我们找到一个新的继电器，我们现在把它更换上去。角位还有一点不对，调整一下， 先焊住其中一一只脚，然后对再对其他的引脚进行焊接，这个焊接的时候不能短路，也不能虚接 好，现在焊好了，焊好了，现在对焊点进行确认一下，没有虚接，也没有短路，这时候清洗一下，这一次维修的话，因为 电源都是正常的，就不涉及到这个电源板，现在我们把 l 板装回去， 插上主板， 安装回去以后，固定好两边的这个螺丝， 接上电源， 把灵符当做公共端，当然也可以连接二十四，然后用灵符去触发 好，再次进行点位测试，为了保险起见呢，我们把所有的点 再重新测试一遍，外零，外一，外二，外三，外四， y 五 y 六， 外漆，所有的点都好了，那这个 plc 我们就是已经点位这一块就已经全部测试好了，接下来我们再把客户的程序进行回传， 在线加 c 写入，这个时候我们需要勾选全选执行 四好的，他现在提示交 c 是否要进行运行状态零点四 好的，这样的话就是客户的程序也已经还原进去了，这个时候 plc 就可以交付给客户了。欢迎大家关注我们，一起学习 plc 变频器师傅驱动器的维修知识，谢谢大家。
562杰哥自动化
01:10查看AI文稿AI文稿如何实现 prc 输出端口的替换呢？今天我就给大家分享一下在工业实际当中特别实用的一个操作小技巧。在使用过程当中，如果 prc 的输出端口 y 零坏了，需要把 y 零换成 y 一， 那么一年接线呢？大家都比较熟悉，把接线直接换到 y 一上面就可以了，但 prc 程序里面怎么样实现 y 零换成 y 一呢？如果你说我一个个替换，这样的话太麻烦了，而且有可能会漏掉，下面我们就给大家操作演示一下如何一键替换。 这是一个定位控制程序啊，这个程序呢？怎么样编写出来的啊？我们今天不去关注他，我们今天关注的重点就是怎么样替换配合器的输出端口，我们点击搜索替换，点击软 云键替换，再搜索软云键输入歪，零替换软云键输入歪一， 点击全部替换，点击确定，这样我一次性把四个五二零全部替换为 y 一，一键替换 prc 的输出端口，你学会了吗？
184蒋讲PLC
00:50查看AI文稿AI文稿大家好，如果漂在使用过程中发生输入输出点位的损坏，如何快速将它切到备用点位上呢？首先第一步我们要把程序切换成进符号显示。第二步找到符号表中 损坏点位的符号，将其的符号名称剪辑到备用点位粘贴，这样的话程序修改完成， 我们切换成显示过来，发现原本的 q 零点零全部变成了 q 一点零。第三步就是把 poc 原本连接在 q 零零上面的接线切换到 q 一点零上面，就完成了切换过程。
336工控帮自动化培训学校
01:11查看AI文稿AI文稿大家好，我是规模杨老师啊，经常我们在现场看到一个 prc 的输入点或者输出点坏了，烧了，怎么办呢？呃，比如说我的 i 零点零坏的，那么我们就可以找到我们的 prc 的备用点啊，那么第一步的话就是改接线，第一步是把 i 年龄的接线啊，换到 i 三点五啊， 画完之后呢，我们程序也要进行画好，我们点开我们的程序，比如说我的 i 零零，对，这两个点啊，有可能是在一个程序中很多有多个点，这个时候我们一个找一个找很麻烦。如是呢，我会用到 p r c 的 那一个替换功能，第一步是改线，第二步就是改程序啊，找到我们的这个编辑里面有一个替换啊，替换掉，比如说我的 i 零点零替换为 i 三点五， i 三点五，好，点击这 这个地方全部替换，哎，一步搞定啊，搞定完了之后呢，这个时候呢，我们替换完的时候重新还需要干嘛？把我的程序下载到 prc 就搞定了，第一步是换线，第二步就是我们所说的 第二步是把程序改完，第三步就是下载进去啊，下载 prc 里面学会的点个赞啊。
