桥架漏斗两个90三通制作方法

老铁们，这种桥架漏斗三通你会做吗？不会的话一起来看看吧！首先看下主桥架划线方法，中间三百为副桥架底宽，两边分别为副桥架边高一五零， 然后对角化斜边红色部分都需要切掉，我们掰开来看看，不好掰开，记得用手磨机打磨一下边缘。接下来我们看看副桥架划线方法，副桥架前面留三到五公分固定螺丝， 刘二幺二的托边，二幺二取主桥架斜边尺寸，我们切割出来组装成品看看你学会了吗？不懂记得点赞关注私信给我！

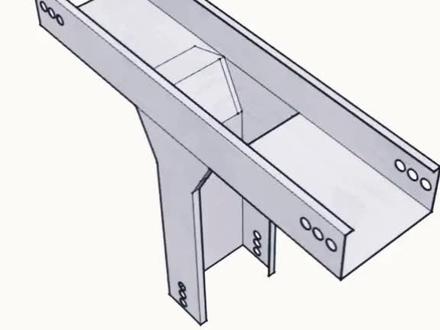

各位朋友好，今天的话我们来说一下这个桥架漏斗它的一个造型，这个的话就是我们的一个漏斗， 通常在做到配电箱的时候呢，我们是要用到这个漏斗的，然后我们可以看到它的一个开口，是在这个直槽的底部这里开口，是吧？然后的话也是根据我们这个加通它的一个宽度去制作的， 我们可以看到他的一个方向的话，往左往右都是可以的。这个如果你是要开屏的话，那也可以进行个开屏，他的一个方法是一样的。 就有学员有问到在我们书上的话是在哪里，然后在这里的话也给大家说一下，他的话是在我们的这个倒数这里的，可以看到我们这个倒数第六个，在这里也有说到的，这个他的一个详细制作，怎么去制作这个漏 的话都有去说到的，如果你是作品的话，那么他就是一个垂直三通，是吧？所以的话这两个是放在一起的。

老铁们大家好，今天我们来看看桥架漏斗三通，如图，我们桥架规格为三百乘一百五十，你看看如果划线切割尺寸图都给你，你还能学不会吗？片尾附上划线方法图，记得点赞收藏，学会举一反三！桥架弯头制作其实并不难。

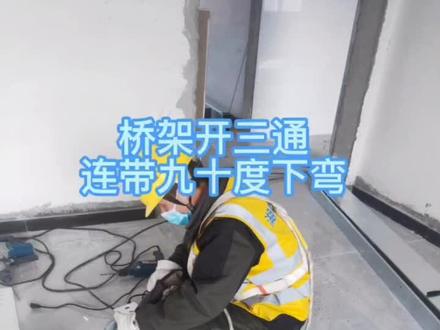

今天我们来做一个桥架，在这一块桥架上面开个三通， 我们这个是两百的桥架啊，我们在这中间就是取一段桥架底板框两百，这边再加一个桥架，高度十公分，就是加一百，一边加一百，这里线我就省掉了，我就直接画了一个四百的线， 这个位置这是一百方啊，发一个斜线， 这个位置到这里也是一百八个斜线啊，到时候把这一块切切开，但是这一块不切掉，这个边线切掉， 切掉，把它塞进去，这里我取的就是一个到时对接的，取得一个螺丝孔位， 直接先开好孔，在上面装好孔啊，在这个插好孔，我这里取过来就是这个孔的中心两点三啊，两公分，二十三毫米啊，这个就取一半，取到中五公分，那么也就是这里 两下的是五公斤，这里过来就是二十，大概是二十三的样子， 这个鞋边，那么这里就要取一百四了啊，因为这里展开之后，他这里是十公分，这里十公分， 这个斜边就是一百四啊，这里就是一百四的长，但是把这里切开划开，两边都一样啊，螺丝旁就就在这个，这里就是一个九十度下翻 九十度下方，我们就是说桥架外边外面的山峰 到里面调加底边是五百，然后我们取线的时候就是要从这个位置要减掉十公分，从这个位置开始量 第一段四百啊，因为中间我坐的两个四十五度，他的位置呢，他只预留了十公分，因为靠墙比较近了，靠墙比较近了，我就只坐了十公分了，到时候等于说这里就是 切掉八公分，对吧？八公分，一边十公分，我这边就是留了三公分，到时候可以用来上螺丝。这个螺丝孔位也很好取，我就是三公分，中间取一半一，一公分半，两边都是五公分。两边都一样啊， 在这个位置开两个孔上螺丝。好，现在我们开始切割。 嗯， 因为之前开过一个小， 把螺丝插好，我们这个九十度 加上三桶水就完成了，而且上好螺丝 差不多嘛。这这就把国家的，国家螺丝按个套过， 不让他跑国家半刻我的心的底锅底下。再想想两条螺丝脚在这啊，看一下这个九，看一下这个九十度脚怎么样？ 主要是做桥架，主要是这里面这些边边角角这些毛刺之类的都要刮掉一些细节的东西。

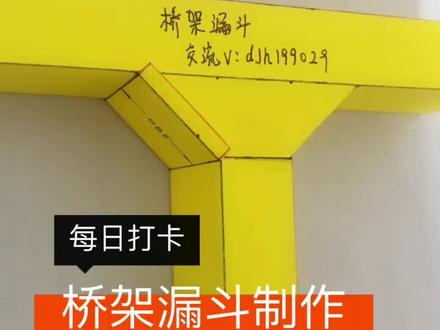

哈喽，大家好，我是丁家辉水电工，今天的话要给大家分享的内容是乔家的一个漏斗，那大家看一下哈，那接下来我们开始讲啊，怎么做的哈，那非常感谢大家的支持。 好，我们现在要做的是桥架的一个漏洞，那我们现在用的桥架的这个大小的话是四百乘以两百的好，就是这个桥架哈，他四百乘以两百的，大家看一下， 我这样看大家看的呃，一目了然，那么接下来的话我们直接讲吧，这个画线方式，那么这边的画线方式这个两百是取决于 点哈，取决于我们桥架的一个边高，所以这两百是这么来的，那么这两百也是这么来的，那么这两百也是这样来的哈，一共的话是呃，六百哈，总长是六百， 那么这个是一个等边三角形哈，从这边到这边哈，大家可以看一下哈，等边三角形， 然后等边三角形的话，那斜边的话就两百八，这两百八是是这么来的哈，刚好是两百八，从这个点到这里哈，是这样算出来的哈，好，这个红色区域的话啊，是我们要切掉的哈，这个只需要切这个 底宽就可以哈，在底底宽上切就可以，那么红色这边的话都是要切掉的哈，红色线， 那这边是切好的一个样子哈。呃，我们实际上做的时候啊，如果是桥架厚度比较厚的话，我们把这边 把这个边哈用角膜去磨一下啊，磨一下这个边的话，直角边的话，角膜去磨一下，然后我们就把它扳开扳直就可以哈，啊，这个就这样子做的哈， 然后的话啊，我们现在要做的是呃，把它对接上来，大家看一下啊，就这样的很简单哈。 好，我们现在来讲另外一半的一个画线方式哈，因为这一块的话是要组装上去的，那么从这边到这里哈，是我们就是呃固定用的哈，固定吵架用的啊，这边的话大家可以 随意的哈。好，固定就可以。然后这边的两百八是怎么来的哈？就是我们刚刚刚刚说的那个两百八。来这边看一下哈，我们回到这边来看一下哎， 那这个两百八啊，到时候就是这里的哈。好，然后的话我们把这个另外一半是拿掉哈，我们看下这边怎么划算哈，那这个是包边的哈，包边的，然后这 边的话是要切掉的哈，然后这里的话画红线区域都是要切掉的，然后看一下这里哈，包括这里都是要切掉切掉的哈，然后我们现在先把它剪掉吧。好，这边是剪好的一个样子，大家看一下啊，这边是这样子的哈，剪好了一个样子。 好，接下来我们把它组装一下吧。好，我们把这两个组装一下。 那这白色的话是双面胶那大，等下就这样了，现在我们把它固定一下。好，这边的话是是固定好了一个样子，再来看一下哈，来看一下，我把它反过来，然后这边是这样子哈，可以这样子 看一下啊，然后这边的话到时候我们可以用桥架的盖板做，也可以用我们桥架做哈，桥架做的话浪费了哈，有有点浪费， 那给大家近距离的去看一下这个里面，那里面这边的话到时候我们正式做的话，我们用螺丝把它固定住就可以了。这边 那这边的话我们啊可以找那个桥下的盖板把它固定一下，在没拉电的之前把可以把它盖到这个位置啊，因为 如果这边有电缆过来的话，到时候的话电缆有重力就没有那么好弄，所以我们提前把它做好。 好今天的分享的话就到这里哈。啊，大家的话可以帮我点点赞，评论区评论一下哈，谢谢。

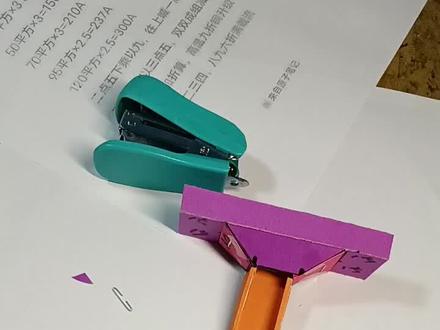

好，这是我们今天晚上刚刚做的一个四面斜坡 logo 啊，我给大家具体说一下他的做法以及他的详细的尺寸啊。啊，这个就是我们的一个主桥架，我们主桥架他的规格是四十乘二十这个模型去制作，然后我们副桥架他规格是三十乘以十五， 然后这个我们怎样去画线与制作？首先我们在我们这个主桥架底部 找到中间这一段尺寸，我们负球这样的尺寸三十，也就是这个点到这个点三十，然后我们从我这个点向我这个角随便找一个点， 你找到十公分也可以，二十也可以，十五也可以，我们是现在是以十五去做的啊，以十五去做，也就是说我这段十五，这段三十，这段 十五，我总的切口是六十。然后我们就说在我们桥架主桥架的底部找到一条我们主桥架的中心线 啊，这段这段长度和我后边这段长度他完全相同啊，他就是我们球架底部的一条中心线，找到我们球架底部一条中心线，找到中心线之后， 再把我这个点和这个点两个三十负桥压尺寸的点延伸过去，延伸到我们这条中心线上面，然后我们四角划线， 四角画线，把四个角切开，切开之后我这这边斜坡斜坡长度是二十五，然后我们做盖板啊，盖板的话我这个斜 坡做到二十五，我这个这个底宽做到我主球架底宽四十，我这边耳朵做到我们副球架规格十五，我们就说按照这个规格去做，做出这样一块盖板，给他两边给他固定上去啊， 这就是我们一个四面斜坡漏斗他的制作方法啊，希望对大家有所帮助啊。

老铁们，这种三面斜边漏斗三通你会做吗？如果不会，记得点赞关注，马上安排划线教程！已知桥架规格为二百乘一百桥架，我们来看看主桥架划线方法。中心线两边为桥架，底盘一半，加上边构 总尺寸为四百，桥架边高为一百，所以我们取一百对角画两条斜线，红色部分我们都需要切掉。我们再来看看副桥架画线方法，副桥架前面留三到五公分，方便固定螺丝。然后取一百我们画一条斜线，图中黄色部分是预留包边。 好了，我们斜格出来，马上开始组装成品，看看我们黄色部分，记得把它折过来包住这条架。最后我们照着蠢分切一个盖子机，你学会了吗？不懂记得私信给我！
