大家好，我是茉莉，今天来教大家如何快速的会制这个竞赛题。首先新建零件文件，那么首先我们通过拉伸来会制出第一个主体，后面通过正列来正列出这两个 选择，拉伸选择 x、 z 平面，这里会制矩形，我们一定要选择第一种这个中心矩形的方式，后续正列的时候就会跟大家讲，为什么 这个长度是五十二，这边是八十六，退出草图向前拉伸四十， 接下来我们选择阵列，这个阵列特征 选择基体，这个基体我们要选择两个，按住 ctrl 键就可以同时选中这个草图方向， 选择这一个负 y 的 方向，间距的话就是这一个长方体的宽，宽度 就是四十，这里我们把这个类型改为参数增列增量列表，这就是为什么我们要选中这个草图，这样子我们才可以选中这个草图里面的这些参数， 因为它上下都是差 t 的 这个差值，那么就是这个增量就是负啊负六， 另外这五十二，这边这个也是负六，点击确认。那么为什么刚刚选择中心矩形，这样子的话，它才可以以中心为基点， 两边同时向内收缩，如果你选的是刚另外一种绘制方式，它就只能就这边是对齐的，然后这边是往内收缩。六、 我们在做这阵列特征的时候，我们不需要做这个布尔加的计算，把它分为三个实体，接下来我们来做这个蓝色的切割的这个面，我们主要是通过建立出这个基础面来做切割，三个不同的基础面分别切割这三个不同的啊实体， 右键这个平面选择草图， 我们会制出这段线段， 这一段的距离是三十二，上面的距离是四， 退出草图，这里选择创建基准面，选择这条线，然后再选择这个顶点，创建出这个基准面后，我们把这个基准面再去进行一个阵列，这里选择阵列几何体， 选择这个基体方向，我们就选择 extra， 这里的数目为三，间距为呃三， 然后依次去对这个实体进行修剪，选择基体，选择第一个修剪面， 再次选择基体，选择第二个收修剪面，选择第三个基体，选择第三个修剪面，点击确认。 这里我们可以先把右键先把这几个平面进行隐藏，不然太乱了，然后我们再来做成色，这边同理还是对这个面右键进行草图， 这段的距离是 c， 也就是八，这一段的距离是二十四， 退出草图还是创建精准面， 点击确认正列， 这个我们选择往那面方向就是负 x， 哎哎一样的，这里选择 x 的 话，我们这个间距的话就是负三， 点击确认还是修剪， 这里要反转一下这个保留方向， 然后最后再给它做个添加选择查询， 那这个是在误差范围内的，所以是没问题的，记得点赞关注哦！
粉丝1.3万获赞2.9万
相关视频
04:02

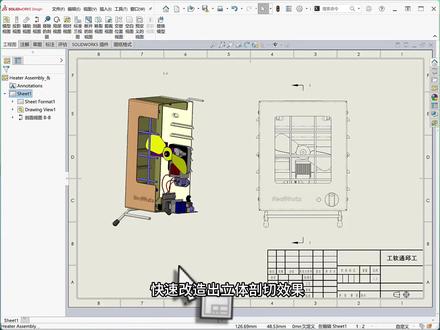

00:49查看AI文稿AI文稿solidworks 这个实用功能我发现被大部分人忽略，不用切窗口，不用新建。试图直接在工程图里调整单个试图三维角度 场景一，默认轴侧图以遮挡关键结构，不用返回模型，直接在工程图优化。点击试图工具栏中三 d 工程图，试图 按住鼠标中间拖拽旋转，避开遮挡，找到最佳视角，可点击保存按钮保存该试图位置， 也可直接打勾场景二，常规抛式图只有正交视角，立体感不足。先在工程图生成普通全抛或者半抛式图， 选中该式图，开启三 d 工程图，式图按住鼠标拖拽，将正交式图转为轴侧角度，清晰展示内部结构，快速改造出立体抛切效果。
1373工软通邱工

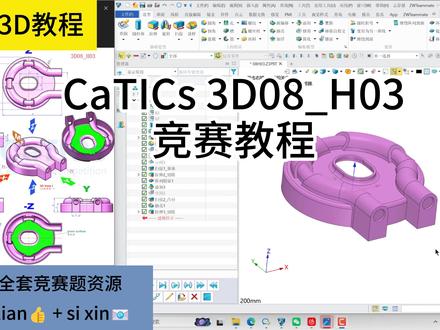

06:46查看AI文稿AI文稿大家好，我是茉莉，今天来教大家会制这样的一个竞赛题。 首先新建零件文件，我们先复制出中间的这个圆柱体的部分，选择圆柱体，这里可以切换直径跟半径，然后直径的话是一百二十， 高度是 j， 也就是二十，然后导一个圆角，圆角大小在这里是三。 接下来我们通过这个扫略来设置出 j 一 部分，首先会设置这个扫略的路径，右键这个上端面点击设置草图， 可以直接使用绘图命令， 可以先绘至一半，然后按住 ctrl 键，把这个圆心约束在这个圆点上，接下来右键标注草图， 这个的直径是九十，那半径是四十五，这一段的半径三十二，然后我们看一下，这里有个对称的距离是第一加上二十，也就是五十， 这里的有一个总长度是一百三十六，然后我们来做个对称， 然后我们创建一个新的基础面，在这一个轨迹的最这个顶端创建一个面，然后我们来绘制这一个轮廓，右键绘制草图，这里方便观察。我们可以先在这里绘制一条轴， 绘制草图， 然后按住 ctrl 键，把圆心约束在这个轴上， 这里是水平的，右键标注草图，总的宽度是十八，总的高度是三十二， 完全约束后退出草图，这里选择扫略，先选择轮廓，再选择路径，这里可以直接做这个加预算，点击确认。 接下来我们再去做这一块的这个切除，选择拉伸，选择 x z 平面，这里选择绘图命令， 然后这边捕捉到一个对称，下面这里是重合的，按住 ctrl 键选中这两个点，再选中中间这个轴，给个对称， 这里约束一下，它的角度是六十度，下面这段是十二，因为是拉伸切除，所以只要是这个总高度要高于这一块就行了，我们随便给一个这个高度就行。 选择穿过所有选择卷，运剪预算，点击确认，然后我们选择阵列特征，选择圆形阵列，选择刚刚的拉伸切除，作为基体，方向是 z 轴，数目为三， 这里让它顺时针旋转，那就是负九十度，点击确认。 现在就做好这个切除了，然后我们再去做里面的这一个扫略，还是先绘制一个 这个扫略的轮廓，我们可以直接偏移，按住 shift 键，把这一圈偏移，向外偏，向内偏移三，点击确认。 还是选择扫略轮廓，选择刚刚设置的这个路径的话，我们选择刚刚设置的这个路径， 还是加预算，点击确认。接下来我们来设置中间的这个开口部分，选择拉伸，选择中间这个面，选择槽，选择第二种设置方式， 这个直径是三十点，确认，把这个尺寸删掉，右键重新标注 这一段长度是四十二。退出草图，做加预算，向上拉伸，拉伸的距离看一下在哪边是这个向上拉伸，距离是五， 然后这边也需要导一个圆角，按住 shift 键，一键选中所有相切在这个边，然后半径是三， 现在全部都做完了，我们来进行抽壳，抽壳的厚度是负二，开放面是向呃上下两个断面， 最后我们再来做个拉伸，选择这个平面绘制草图， 这里可以右键选择这个曲率中心点确认，然后我们把这个尺寸删掉，重新标注 这个距离是三镜像 做减运算，这里拉伸厚度为五，没有问题。然后我们来查询一下它现在的体积， 那这个体积是有问题的，我们来检查一下 这个，这里标错了，应该是这个点到这边的距离是一百三十六，我就说怎么这么长。 再来检查一下这个属性体积。好，这个体积呢，是没问题的，记得点赞关注哦。

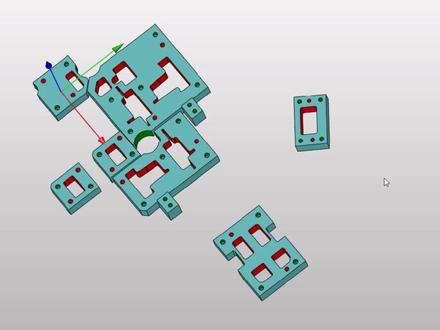

00:33查看AI文稿AI文稿中望三 d 如何自动出图？在五金模具设计中，出图时间占了总设计时间的百分三十到百分之四十，如果我们能把自动出图解决，就可以大大节约设计时间，提高效率。看我如何在中望三 d 下自动出图。
101超凡五金模具设计系统

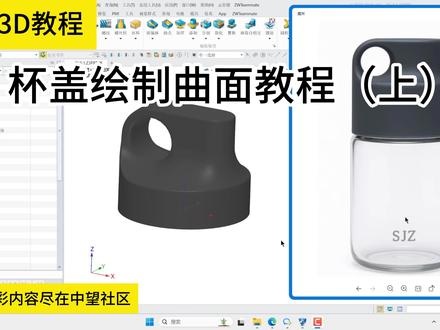

11:10查看AI文稿AI文稿大家好，我是茉莉，今天来教大家会是这样子的一个瓶盖，那么整体的话都是涉及到一个曲面的知识，我会先带大家来分析一下这一个 该怎么样去拆这个面，然后再来去进行会制。那可以看到这个瓶这个瓶盖的话，它其实是下面这里是一个圆柱的面，然后这边是有一个类似孔，然后这个 象限点，这上面这一部分呢，这应该是个平的，然后下面再慢慢的这样过渡下来， 然后上面这个也是个平面，然后这边也是就是比较普通的没有什么变化的这种面。 那么我们可以先把下面这部分先画出来，然后把上面这些平的面全部都先通过拉伸拉出来，然后再通过去啊构造线，然后去绘制成这些比较复杂的曲面。那么新建一个零件文件， 然后我们可以先通过圆柱体，然后我们绘制成下面的那个底部圆柱体，半径就给一百吧，然后长度是一百一十，这里大家也可以给长一点， 因为可以看见它其实这个是比较长的，我这里就画的短一点。然后我们这一个整个瓶盖其实就先做，就是我们先能看到这边的二分之一面，因为它是对称的嘛，然后最后我们再把镜像过去， 那我们把这两个面删掉，因为我只需要这个外面的这个圆柱面，然后再用修剪把这个面修剪到只有一半， 那么接着我们就是对这个圆柱面去进行一个修剪，还是对呃，对这个圆柱面去进行修剪，修剪到就是是这样子的一个情况，这一块 我们右键这个 x z 变，然后新建草图，这里我们可以绘制一个圆，然后因为它这个是个象限点，所以我们这圆心是在这一个线上了， 这个半径给五十吧， 把它往这边拉过来一点，因为可以看到这边其实是有一个小的区域的，所以不能贴着这边画，要给这边留一点区域出来， 然后下面会制一条直线，这里会制一个轴，方便我们去做一个修剪， 把多余地方修剪掉，右键标注这个草图，因为画这条直线主要是为了对这个曲面进行修剪，所以这个曲线的这个长度其实不重要，只要超过这个啊曲面就可以，然后约束下这边这个距离，给个五吧， 看一下还有哪里没有约束啊，这个点在这个轴上，并且这个刚说过了，因为刚是没约束上，还有哪里没约束到，这里是相切的。 好，约束完毕，我们退出草图，选择曲面，这边有一个曲线修剪选择面，选择曲线保留面，我们就选择下面， 这里选择单向，然后右键选择 for i 轴，点击确认，这样这个面就修剪好了， 这个地方就修剪好了。接下来我们来绘制上面的这个这个地方，这个顶面，那么我们就要新建一个基本面，先选择这个 x y 面，选择这个点，在这里创建， 然后我们在这里右键绘制草图，那这个面其实它是跟这个点它是交汇的，那我们右键我们把这个面参考出来， 绘图命令，从这个点开始，按住 ctrl 键，把圆心 约束在这条线上，右键这里给一段距离是二十吧，这里其实是有一段距离的，点击确认退出草图，然后我们选择拉伸，把这段向下拉伸， 这里可以选择这个目标点到这个点， 然后我们再来复制中间的这个圆，我们选择拉伸，选择这 x z 平面来复制草图，选择这个圆， 捕捉到这个圆心的位置，这圆我们就给半径三十五吧，差不多大家其实这些尺寸都是我看着来的，大家可以按照自己喜欢的来退出草图，所以我们选择倒面 到这个面，然后选择两段开口，这样拉伸出来就是个曲面，然后我们可以看到就是这个面，它其实是到呃这边就截止，然后包括就是中间也是要挖空的， 那我们可以先选择这个修剪，选择这个面，再选择中间这个修剪面，保留外侧，然后再创建个基础面，把这一半部分的给修剪掉， 这样就对了，这样子的话主要的这个平面也出来了，然后我们再对上面的这个面进行一个封顶，这里右键草图绘图， 这两条线都复制出来，选择这个曲面有个填充，选择边界，把这个面填充出来，然后就是这边的这个面，对吧？ 这里我们可以直接选择线框中的这个桥接，选择这条边的这个点，以及下面这条边的这条这个点，然后两边都是相切，这个参数我就不改了。一，我觉得刚好， 然后这条也是一样的， 选择是这边的这个，然后相切上去，点击确认，然后我们来到曲面这个 u v 曲面，选择第一段这个 u 线段，然后再选择第二段这个 u 线段，保证这个方向是一致的， 再来选择这个 v 线段， 调整一下这个约束方式，这两边这个都是相切的， 点击确认，然后这里我们可以直接选择直线，对这里进行个连接这个四分之一处， 然后选择曲面中的填充，也是把这个面给填充上， 填充不了，因为选的是整个这个圆环，我们要进行分割，那这里就直接 u v 曲面吧，也是一样的， 这里也是设置一下这个相切点，确认一样。 接下来就是下面的这个比较复杂的面了，我们可以先右键 x z 平面，把这边的这条线复制出来，选择样条曲线，选择第二种方式，因为第二种方式比较好控制 点确认这条是竖直的，因为为了要跟这条线是保持一个这种相切的形态，这样子的话，后面我们在做曲面的时候才可以做到一个相切，因为一定要是线先达到这个标准，才能面达到这个标准。 这里我们大概调整一下它的样子， 退出草图，那么这么大一个面，其实我们可以先去从左边开始做，先把这个地方给它创建出来，那么这里现在一条边，两条边，三条边，我们还差一条边在中间这个地方，那么这里我们右键这个平面 去在这里绘制一条这个线，选择参考，选择第二种相交的模式，把这两条边参考出来， 选择样条曲线，这个弧度应该就是一条直线，然后往下面稍微弯一点点，那我们三个点应该就差不多了，点击确认它本来一条直线，然后我们就这样往下一点点， 哎，差不多就行了，这样子这里就有一个四边面，然后我们就可以创建出来了。那我们等会儿如果再选 uv 曲面的时候，我们发现这样只能选择这整个面，那我们可以先在做 uv 曲面之前，我们去做一个这个切割， 选造型，选择这个分割，然后再对这个面进行一个分割， 这里再创建一个基础面， 也是 分割一下，这样子的话就可以选到单独只是选这条边了， 然后设置一下这一条，这里是个相切，它自动选中了好确定，然后到这边来。

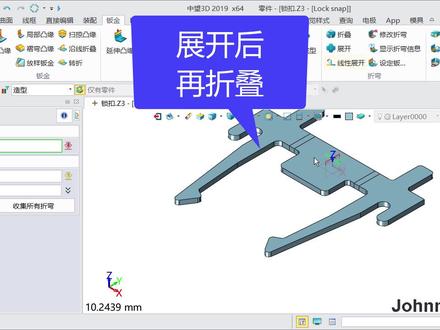

03:07查看AI文稿AI文稿用三维软件进行钣金设计的最后一步。 四、对三维钣金零件进行展开， 拧开后再把它折叠回去， 背后对设计好的三维钣金零件铺。二 d 工程图 正在说爱我 设置好投影的比例， 投影三次图， 接下来我们创建一个板筋展开图。创建一个标准视图是在视图选项里没有展开视图的选项， 切换到高级设置，在高级设置下也没有发现有关钣金展开的选项。 退出工程图，把模型数回退到展开节点下， 在空白处点击右键使用记录状态。 为了方便后面的使用，我们可以对状态进行重命名， 把模型数还原到最后一个节点下，重新返回到二 d 工程图下。 由于增加的状态节点，所以进入阿迪工程图的时候，有中商城在提醒，选择是 如今创建标准视图。 打开动态选项，可以看到刚才创建 从命名的打开状态，不用反开状态放键，试图切换到可选设置， 在顶视图上放键展开视图， 设置展开视图的投影比例已经展开，图放电完毕。
