变压器安装的标准和要求

最近朋友们问的比较多的问题就是变压器距离您的房屋要多远才算合适？呃，这个问题呢，我只想通过国家标准来给大家解答，因为国家标准叫权威。首先咱们参考 gb 五零零五三杠九四 十千伏及以下电电锁设计规范，根据这个标准，户外的不仅是变压器，基于任何建筑物要大于五米的距离啊，大于一米之内。 然后咱们再翻开那一步，就是 gb 五零零幺六到二零零六建筑设计防火规范。那么有人说我家附近的变压器不是油机的变压器，是三十变压器三倍， 他的安全性更好。咱们依然参见 gb 五零零幺六杠二零零六相变，距离民用建筑表达于三秒。他有人说为什么不参见那个 gb 五零零五三杠九四那个那套标准呢？ 那套标本里面没有完相变的事，因为九四年的时候相变不是会普及啊。所以说呢，咱们相视变化器换到这个也是进步，设计方为犯，二零零六版 是三米大于三米。好了，今天给大家彻底分享了变阳器距离您房屋的距离，希望对大家有帮助的朋友，谢谢大家。

请问在什么样的天气条件下不得进行变压器弃身检查？与雪天风力达四级以上，相对湿度百分之十五以上。强迫由循环水冷却器在安装前进行密封试验，应持续多长时间？无渗漏， 持续一小时，风冷却器是三十分钟。变压器低压侧中性点必须直接与何处连接？接地装置引出的接地干线。

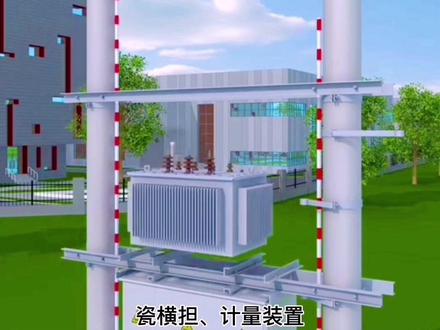

安装变压器并保证其安全运行的装置称为电台，它由配电箱、变压器、壁雷器、跌落式开关、磁恒单计量装置、高压输入线、低压线等组成。其中安装变压器的架子称作变压器。 配电变压器的安装要求，请记住以下口诀，赶上安装布艺大容量四百级以下，距地最少两米五，安全规范记清楚落地安装设为的安一点八米才安全，若是经济能明显海域相似更。

你心目中的变压器长什么模样呢？南网的变压器与国网的有啥区别呢？大家看这张南网朋友发的柱上变压器安装图。高压电从上方引入，用的是黑色外皮的架空绝缘导线， 最上层的托架上装了三根长刺横担，目的是保证足够的延展长度和绝缘长度。 不过磁恒弹是陶瓷做的，虽然绝缘性能特别好，但有个明显缺点，它的直径相对细一些，一旦受到较大的外力作用，就有可能发生断裂。高压电线往下，在第二层托架这里分别和三个 ps 十五或 ps 十八型磁屏连接。 这种磁屏和上面的磁恒弹从基本绝缘原理来看是一样的，但磁屏看上去更结实，不容易断裂。托架侧面装的是三个相同的设备，也就是三只高压跌落开关。 这是控制下方变压器的高压开关设备，就像咱们家里电灯的开关一样，这种高压开关具备基本的短路保护功能。当变压器及其以下线路发生短路故障时， 跌落开关上的熔丝会自动熔断开关跳闸，从而切断故障，防止故障向上蔓延到高压线路。想要让跌落开关的熔丝精准发挥保护作用，熔丝的选择特别关键， 一般是按照变压器容量的一点五至二倍来整定。而且现在通常会选用快速熔断的熔丝，确保故障发生后能在最短时间内熔断。 再往下，第三层托架上同样装着三只长刺横担，上面的三个装置看起来和跌落保险很像，其实这是跌落式避雷器， 它对比普通固定式避雷器的好处是，如果避雷器因为遭受雷击被损坏，我们可以在地面上通过拉杆将它拉下来，然后更换新的避雷器。整个操作过程不需要给变压器停电，也就不会影响居民家中的正常用电。 避雷器的作用是保护下方的变压器，它能把雷击产生的过电压泄放掉，避免过电压侵入变压器内部。大家能看到避雷器的一端和三根高压进线相连，下端还有一根引出线，这根引出线最终会和大地连接。 第四层的双层托架上安装的就是今天的主角变压器。单从外观来看，南网的变压器和国网的变压器没有本质区别， 咱们现在看到的这个方位是变压器的低压出现端，从色标来看，最右边黑色的是零线端子，另外三根是镶线端子。 按照面向负荷测 abc 的 顺序判断，这三个镶线端子对应的色标正好是黄、绿、红，这和国网变压器低压引出端子的排列顺序是一样的，可见南网和国网在这一点上的规范是相同的。 当然，高压引出端子的排列顺序也完全一致。不过我们仔细观察会发现，这台南网变压器在零线端子这里直接用一根母线排，沿着变压器外壳引下来，在这里和变压器外壳连接，这个连接点也是变压器金属外壳的接地连接点， 连接点下方还接了一根黄色的线，这根线就是和大地相连的接地线。而国网的变压器零线和变压器外壳接地，一般是采用分别引出的方式，之后再汇集到一处接地排上，这是一个明显的区别。 另外还有低压线的引出方式，这台南网变压器采用的是极数导线引出，用专门的支架支撑着导线引入到下方的低压配电柜，低压配电柜的出现也采用同样的方式。 反观国网，一般会选择用电缆连接变压器和低压配电柜，低压配电柜的出现通常也会使用电缆，这一点两者也略有不同。

安全第一，生命至上。近年来，国王湖北省电力有限公司实施企业文化落地安全领域，强化作业现场安全管控，以管理精益化、行为规范化、现场标准化为载体， 通过推行标准化安全作业现场已落实生产作业现场六统一及统一现场着装、统一工作标识、统一工器具管理、统一现场布置、统一质量标准、统一作 流程，实现流程规范、行为规范。现场规范，夯实了安全基础，保证了座椅现场安全，取得了良好效果。 本篇我们以十千伏配电变压器安装为例，向大家展示标准化安全作业现场的具体做法。 变压器安装标准化安全作业现场分为四个阶段，实行五、四、四、三的全过程管控。 前期准备阶段， 在准备阶段，首先对施工现场组织勘查，对杆根进行检 茶测量，杆距两杆相距二点五米十五米，电杆杆根埋深不小于二点五米， 核对干耗，认真填写勘查记录。其次，根据现场勘查，认真开展风险评估，编审三错一案，发布信息，上报施工计划和停电计划，办理工作票，并通过相关审查 筹备清理所需物料。通过落实计划管理、风险评估、三错一案、 生产信息、安全监督、考核奖励等，确保作业准备充分、流程规范。现场布置阶段 集合准备工作完成后进入现场布置阶段。进入现场人员必须统一现场着装、 统一安全帽、佩戴工作服，穿戴个人身份标识， 实行统一工作标识，现场统一配置安全生产管理看板、警示牌、定制分区牌等装备 现场统一使用的文件夹、扩音器、录音笔、医药箱、胸卡证等物品样式、尺寸、标识明显统一规范。 下面开始工作前的准备。李勇到，你和其他的人负责现场委婉布置。是杨松到， 白琳走，你们俩负责清理工具材料。走， 开始。为保证作业现场安全，对作业现场区域进行分区管理，统一现场布置。作业现场划分为工作区、 危险区、休息区、警示区。 工作区，立撤干时距干塔高度一点二倍的区域、 牵引、制动、起调及各侧风绳所在的区域。作业时可能涉及的其他区域划分为工作区、危险区， 按照坠落半径设置。危险区坠落高度在两米至五米以内，坠落半径为三米，坠落高度在五米至十五米，坠落半径为四米。 休息区，在工作区外侧设置休息区警示区，根据现场环境设置警示区，在距离作业现场两端五十米设置警示牌，提示通行安全。 施工前，工作负责人对医药箱、常备药品进行检查集合。工作负责人宣布进入现场时将手机、钥匙等个人物品存放在收纳箱，集中管理， 避免个人物品对作业的干扰。通过作业区域划分管理，加强了对外部人员、作业人员的有效管理，控制作业过程中可能产生的安全风险。 实行统一工戏剧管理，对现场工戏剧材料及设备要求定制化管理，分区摆放做到明确合理，标识清楚，现场按照规格、型号整洁有序摆放，数量满足需要。 为更直观清晰了解工作现场电器设备接线情况，危险点作业现场实行看板管理。安全管理，看板内容包括工作内容。 今天的工作内容是在窑洞天湖生产基地线并弹拐六线路的二十六号杆、二十七号安全措施第一维网布置在施工现场及吊车四周布置。工作区 接线简图，这是现场的示意图，危险点分析与控制，防触电， 二防坠落，三防吊车伤害。人员分工必有。张坤、梁建红、马建负责为网杂施工。杨松到，你今天的工作任务是什么？我今天的工作任务是地面配合。赶场作业应注意什么？ 通过抽问抽查，确保任务清楚、事项明确，并集体诵读安全口号，提振员工士气。在确保全体作业人员对公 做任务安全措施掌握到位后，进行签名确认。 作业实施阶段，作业过程中，严格落实各项安全管控措施，检查核对工器具质量安全， 正确使用全防护安全带、单钩、双环保护绳、 登高器具进行冲击实验。 安装防触电阻挡器， 确保作业人员距离带电部位大于一米。 严格执行起重操作规程，起重工作由有经验人员统一指挥。 起钓重物前，应检查悬钓及捆绑情况，认为可靠后方准试行起钓。 起吊重物稍一离地，应再次检查悬吊及捆绑，认为可靠后方准继续起吊。 起吊过程中，受力钢丝绳周围上下方、吊臂和起吊物下面严禁有人通行或逗留在带电区域。使用汽车吊时， 车身应使用不小于十六平方毫米的软铜线。可靠。基地作业时，起重机壁架、吊具、钢丝绳及吊物与耐电部位的最小安全距离不小于两米，且应设专人监护。 工程施工需要严格执行国网公司颁布的工艺质量标准，规范控制柜变压器安装工艺， 安装控制柜恒大距离地面不小于一点九米， 变压器台下距离地面不小于三点二米。槽钢固定螺丝穿向由下向上， 螺栓由内向外固定牢靠，支撑装配合理，垂直稳固接线鼻子压接在两模以上， 并用相同相色标示。安装变压器跌落保险跌落式熔断器各部分零件完整安装牢固，排列整齐。 熔管轴线与地面垂线夹角为十五至三十度，熔断器水平相间距离不小于五百毫米。 变压器接地工艺接地主引线分为上引线和下引线，上下引线之间采用接地连铁连接。接地主引线 英刷黑色油漆，下引线距地面六百毫米段，英刷黄绿相间油漆。变压器五点基地工艺，避雷器、变压器零线、变压器台架、变压器外壳、 控制箱外壳均需与基地主引线相连。 完工撤离阶段 施工任务完成后，清理作业现场工具、材料、废弃物， 召开班后会总结当天工作，对作业过程中安全性情况 进行点评，提出改进措施，配合熟练，认真组织人员列队撤离现场。 创建标准化安全作业现场是提升现场安全管理水平的有效载体，通过企业文化落地，在安全生产领域统一了员工安全价值取向，规范了员工作业行为，强化了现场安全管控， 真正实现了现场安全的可控、能控、赛控。

住上配电变压器安装工程是配电网末端的一个节点建设工程，其建设质量直接影响到电力客户的生产生活。 规范配电网工程建设工艺要求，确保工程质量和工艺水平是打造坚强智能电网，践行你用电我用心承诺的重要保证。 柱上配电变压器安装方式多样，按照国家电网公司典型设计要求，国网河南省电力公司选用 z a 杠一杠 c a x 典型设计方案及变压器侧装高压架空绝缘线，侧面引下低压采用胶帘聚乙烯绝缘软铜导线或电缆引线 采用等高双十二米或十五米电杆。在负荷小、运输不变的偏远地区，变压器容量两百千伏安以下，可采用等高双十米电杆。 柱上配电变压器安装过程主要包括，一、施工准备。二、电杆阻力。 三、台架安装。四、横弹安装。五、低压综合配电箱安装。 六、配电变压器吊装。七、跌落式熔断器安装。八、避雷器安装。 九、引线安装。十、接地装置安装。 十一、悬挂运行标识和警示标识。十二、工程验收 一、施工准备 工作前，全体作业人员列队工作，负责人宣读工作票、布置工作任务和人员分工进行安全和技术交底， 工作人员履行签名确认手续。 现场检查。施工前将所有工具、材料、设备分类整齐摆放，检查是否符合要求。 所采用的铁横蛋铁附件、热度芯无损伤，不得有锈石。变形绝缘子表面清洁无破损。 查看变压器试验报告，核对变压器型号和容量，附件备件应齐全，本体及附件外观检查无损伤及变形。油漆完好， 油箱封闭良好，无漏油、渗油现象。油标处油面高度符合要求。低压综合配点相完好，符合设计要求。 箱体外壳优先选用三零四不锈钢材料，厚度为两毫米，也可选用纤维增强型不饱和聚酯树脂材料。 箱体尺寸宽乘深乘高分别为一千三百五十毫米乘以七百毫米乘以一千两百毫米。 低压综合配电箱电器采用单母线接线，出现一至三回，进出线开关选用熔断气式隔离开关、空气断路器， 并配置计量无功补偿配电智能终端等模块。 跌落式熔断器、线夹等配件完好，符合要求。二、电杆阻力 确定单坑位置，单坑开挖应满足深度和工作要求，十二米电杆埋深两点二米， 十五米电杆埋深两点五米。双杆中心与线路中心桩之间的横向位移不大于五十毫米， 迈步不大于三十毫米，跟开两点五米误差不大于正负三十毫米。 按设计要求设置底盘和卡盘，底盘应水平放置，卡盘轴线应与跟开方向平行。 电杆选用非玉应力混凝土，电杆采用吊车沥杆回填土，每回填三百毫米夯实一次， 并留有不小于三百毫米的防尘层。 三、台架安装变压器台架脱单已采用槽钢，槽钢厚度应大于十毫米。 台架安装高度距地面三点四米，安装应平直牢固，水平倾斜，台架脱弹两端的高度差不大于二十五毫米。 四、横弹安装，安装。干顶支架和线路横弹，横弹安装牢固，横弹水平倾斜不超过横弹长度的百 百分之二，顺线路扭斜超过二十毫米，安装跌落式熔断器和避雷器横弹。跌落式熔断器横弹安装高度距离台架两点六米。 避雷器横弹距离台架一点八米、十二米。电杆引线的中间固定横弹距离跌落式熔断器横弹一点五米， 十五米。电杆引线的中间固定横弹两条距离跌落至熔断器横弹分别为一点六米和三点六米。 安装低压出线横弹低压出线横弹安装高度十二米，电杆距地面七点六米，十五米电杆距地面九点六米。 所有螺栓安装应能有效锁紧，在运行中不松脱。安装工艺符合规定。 螺栓应与构件面垂直，螺头平面与构件间不应有空隙。螺母与横弹间应加垫片。 螺栓紧好后，螺栓丝扣露出的长度单螺母不应少于两扣， 双螺母可平扣。螺栓的穿入方向面向受电侧水平方向者，由内向外。垂直方向者由下向上。 顺线路方向由送电侧向受电侧穿入。五、低压综合配电箱安装 低压综合配电箱采取悬挂式居中安装，安装牢固，下沿距离地面不低于两米。 有防汛需求可适当加高。低压综合配电箱应 配置带盖通用挂锁，有防止触电的警告，并采取可靠的接地和防盗措施。 六、配电变压器吊装 抬架安装后应进行紧固检查，确保牢固才能吊装变压器。 配电变压器吊装应平稳进行。配电变压器在台架上居中安装，采用槽钢固定，固定应牢固隔靠 柱上。变压器各带电部位与周边构筑物、树竹等之间的距 距离符合要求。变压器安装后，套管不应有裂纹、破损等现象，油位符合要求，外壳干净。 七、跌落式熔断器安装跌落式熔断器安装牢固，排列整齐，高低一致。 融丝管轴线与铅垂线夹角为十五度至三十度， 熔断气水平相间距离不小于五百毫米。各部分零件完整，安装牢固，绝缘部分良好。 融丝管不应有稀潮、膨胀或弯曲现象。跌落式熔断器应进行适分合操作， 转轴光滑灵活，操作时灵活可靠，接触紧密。合绒钻石上触头应有一定的压缩形成， 上下引线应压紧，与线路导线的连接应紧密可靠。 八、避雷器安装采用交流无间隙金属氧化物避雷器可使用普通型或可装卸式避雷器。 壁雷器安装牢固，排列整齐，高低一致，相间距离不小于三百五十毫米。 绝缘部分良好，磁套与固定鲍菇之间应加垫层。 九、引线安装高压引线采用胶帘聚乙烯绝缘软铜导线洁面不小于三十五平方毫米， 引线应排列整齐，在中间固定，横弹注视绝缘子上使用洁面不小于两点五平方毫米的单股同塑线。绑 扎，绑扎应符合前三后四双十字工艺标准，绑扎牢固可靠。 跌落式熔断器上下桩头尽出线采用压接型接线端子，端子与线路导线连接应紧密可靠， 不应使接线端子受力。三向引线弧度保持一致，弧度平滑美观。 在绝缘引线处配置接地环，使用绝缘穿刺接地线加连接距离。跌落式熔断器 上妆头间距应大于七百毫米。 避雷器引线连接紧密，采用三十五平方毫米绝缘软铜导线上引线与避雷器连接，不应使避雷器产生外加应力。 接地引线使用绝缘软铜导线将三项避雷器接地端短接后引出， 不能利用壁雷器角铁横弹代替引线，壁雷器引下线应尽量短而直，沿电杆内侧引下。

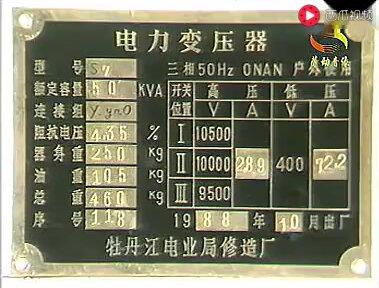

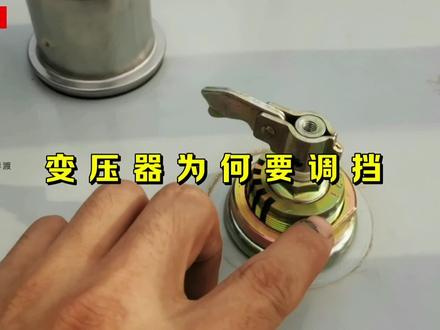

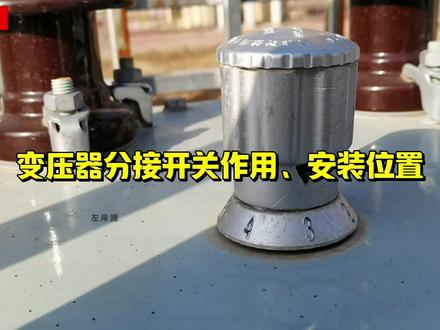

二、电力变压器的安装 备亚器名牌上标有型号、容量、像素、罗定电压、罗定电流、使用条件等。 电力变压器是供电系统的重要设备，将高压电变为低压电供给用户。电压器结构主要有，散热器、 铁心线圈、 油箱、 防爆装置、绝缘套管。一、变压器安装前检查， 检查低压磁套管有无损坏。 检查油标指示器有损坏现象。检查吸湿器内硅胶是否潮湿。 检查高压套管有无损坏及渗油现象。检查散热器有无漏油和渗油。 变压器吊钩是否完好， 简直 茶中性点引线套管有无损坏。 检查防爆装置是否正常。 检查瓦斯继电器有无渗漏油，内部是否正常。 贝亚器安装前必须对绝缘由进行耐压实验， 将油样装入实验油杯内，调好煎洗， 盖上封闭盖，准备加电压， 合上电源，升高电压，升至到规定电压后稳定停留， 到规定时间后停止。试验器 分解开关， 按系统电压及用户容量调节好位置。 对五百六十千方以下电力变压器运输中无异常情况可以不掉芯，若需掉芯时，一般在检修间进行，放油后慢慢掉起铁芯， 不要碰油箱。 测量铁心各不绝缘，检查个原件有变形松动，如发现隐患 应及时处理。 铁心检查无异常后放好密封，趁电将铁心放入油箱内， 穿入箱盖上螺栓，拧上螺帽， 用专用工具拧紧螺栓， 注入合格的绝缘由至要求位置， 注油后做变压器的密封实验。加气体压力检查。 对变压器进行空载试验，记录空载电流、电压功率比较是否与出厂时相符，试验合格， 然后安装变压器。 二、霸气的安装， 对亚器进行全面检查，五五后进行 安装。变压器安装形式容量较大便配电锁一般采用露天落地式 电。配电锁的所用变压器采用惊母线隔离开关管型熔断器。 配电变压器 工厂及民用的配电变压器一般安装在电杆上， 杆上变压器台由配电线路接至高压引下线横带上， 从高压横弹引至跌落开关上安装并连接高压水平母线台面由四根槽钢横固定在双杆两侧的双横弹上。 台面安装完毕， 安装低压恒大并连接低压引线 槽杠上辐射木板后调上变压器并连接引线。 安装结束实验后投入运行。导电回路从引下线到熔断器接高压套管， 经低压套管、低压熔断器至用户。 运行中的变压器应经常进行巡视。检查 室内变压器安装，首先测量轨道宽度，检查牵引钩是否牢固，吊钩是否牢固。 将变压器运至轨道上，保证瓦斯继电器动作坡度， 测量安全距离是否符合设计要求。 检查通风孔是否打开。 连接高压引线， 拧入螺母 家 双螺母 拧紧， 被压器的接线接触应良好，无色应正确。 安装完毕后，液压器进行试运行，试运行合格后交给生产单位。 变压器的引入和引出线常采用电缆，室内电缆头一般采用干包和胶柱式电缆头， 室外电缆头一般常采用铁皮漏斗式中端头。

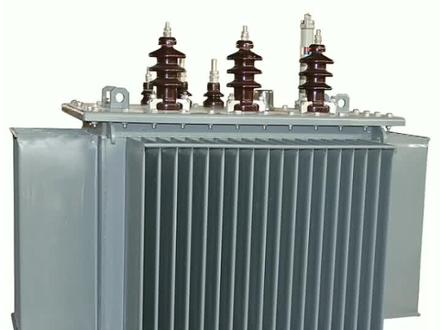

四百千伏安及以下的变压器已采用柱上式变压器台，四百千伏安以上的变压器已采用室内装置。当采用箱式变压器或落地式变台时，应综合考虑使用性质、周围环境等条件。 柱上时，变压器台底部距地面高度不应小于二点五米。脐带垫部分应综合考虑周围环境等条件。 落地式变压器台应装设固定围栏，围栏与带电部分间的安全近距应符合 gb 五零零六零的规定。变压器台的引下线、引上线和母线应采用多股同心绝缘线，其洁面应按变压器额定电流选择，且不应小于十六平方毫米。变压器的一、 二次测应装设相适应的电器设备。一次测熔断器装设的对地垂直距离不应小于四点五米。二次测 熔断器或断路器装设的对地垂直距离不应小于三点五米。各箱熔断器水平距离一次测不应小于零点五米，二次测不应小于零点三米。

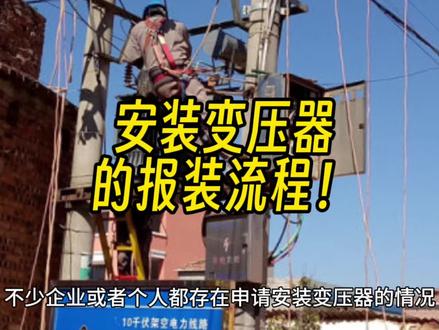

尊敬的电力客户，今天我来为您介绍高压新装增容业务的办理流程。办理高压新装业务大致包含用电申请、方案答复、工程施工、验收、送电四个环节， 各环节具体事项，移用店申请需提供的半店资料。普通高压客户需提供用电主体资格证明，如营业执照、土地使用证明。 对于重要两高级、特殊客户需按照国家要求提供项目批复、核准备案文件等资料。二、现场勘查按照约定时间至现场查看供电条件， 具备条件的将现场直接答复供电方案，不能直接答复供电方案的，将在相关规定时间内以已答复高压供电方案有效期为一年，逾期注销。 三、工程施工自主选择具备相应资质的设计及施工单位进行设计、工程造价、测算及施工。在电缆、管沟、接地网等隐蔽工程覆盖前， 由供电公司进行中间检查。工程的产权分界点以下部分由客户负责施工，产权分界点以上工程由供电公司负责。 四、验收送电用电工程竣工后将在规定时间内验收送电。送电条件为竣工验收合格，并签订公用电合同及相关协议。 具体业务流程分别是，一、业务受理。二、用电现场勘查，制定即达附用电方案。三、受电工程设计审核。四、受电工程电力施工。五、受电工程竣工检验，签订公用电合同，安装剂量表装置即送电。 以上就是关于高压新装增荣业务的办理流程，希望对您有所帮助。

电压器的空间位置需要了解对方现有空间的问题，是室内安装还是室外安装？室外安装只需了解现场空间是否与设备匹配，室内安装需要了解的不仅是空间尺寸，还要知道设备出入后的尺寸。一般室内安装的要求是 由近视。变压器外扩距强近距离不小于一米，变压器距门口近距离不小于一点二米。干式变压器带有 iprx 防护等级的金属外壳，与强近距离不小于零点八米，与门的近距离一米。
