revit如何在墙体生成任意孔洞
ripped 如何在全面墙上开一行动？一般我们想对墙体开一个一行动口，可以直接编辑他的轮廓， 可是对于不规则的曲面墙来说，并没有编辑轮廓这一个选项。那我们该怎么办呢？只需要两步就能搞定。第一步，绘制一行动空心形状，点击建筑选项卡中的构建按钮，选择内键模型， 在打开的对话框中选择常规模型，点击确定从命名为易行动，点击空心形状按钮，选择空心拉伸，将工作平面设置为该段墙体， 将一行动形状绘制出来， 点击广场按钮，使一行动形状跟墙体相交。 第二步，开动，点击修改选项卡中的剪切按钮，选中空心形状，再选中曲面墙， 点击完成按钮，完成。用心想，用脑记，用功练，关注私家之社，发现更多病应用技巧。
粉丝791获赞7388
相关视频
00:23查看AI文稿AI文稿墙体开动，这个自带的开动工具可以在任意的墙体进行开动，也可以在曲面的墙体进行开动，而且选中洞口可以随意的移动和删除，拖拉着四个箭头， 可以随意的对洞口大小进行调整，也可以在属性栏中调整参数，精确控制洞口的大小。自定义形状的洞口你知道怎么做吗？
57CAD-plus

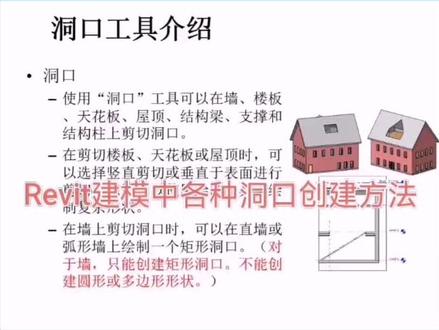

02:54查看AI文稿AI文稿这小节我们来学习一下洞口工具介绍使用洞口工具呢，可以在墙，楼板、天王板，屋顶结构梁支撑和结构柱上呢进行剪切洞口。在几千楼板，天王板和屋顶时呢，我们可以选择 树脂剪切或者垂直于表面进行剪切。你还可以呢，使用绘图工具来进行复杂的一个形状的绘制。在墙上剪切洞口时呢，我们可以在直墙或者户型墙上绘制一个矩形的洞口，对于墙呢，只能创建矩形洞口，不能创建圆形或者多边形的这样的形状。 那下面呢，来一一看一下各个洞口的一个详细的介绍。整面洞口，竖紧洞口， 小洞口，垂直洞口和到五窗洞口。接着呢，我们将唯一每个洞口呢 做一个详细的介绍，包括他的一个使用的方法。先来看一下面动口，在垂直于楼板、天空板，屋顶梁，柱子支架等构建的一个斜面水平面，或者垂直面上的仅限洞口可以在平面立面三十度呢去创建面洞口。 他的一个方法呢，也非常简单，我们移动光标持续相应的构建，比如说老板或者天花板呢等相关的一个构建的斜面水平面，垂直面呢，就可以进入到会展模式了。 你再来看一下竖紧洞口，使用竖紧洞口呢，它可以剪切多层楼板，天花板和屋顶创建的一个洞口。对楼西天的洞口呢，电机井洞口，包括封道的洞口等。整个建筑高度 方向的洞口形状一致。那则可以用竖紧洞口呢来进行创建。在任意一层 平面当中呢，就可以进行创建。我们再来看一下墙洞口，墙洞口呢，在垂直弧线成为墙上的快速创建的一个矩形洞口，并且用参数呢可以控制其位置和大小。那么可以在平面另面三个绳子当中呢去创建墙洞口， 他创建方法呢是首先我们启动小洞口命令，然后移动光标实现一面直墙或者是呼应墙体的光标将变成铅笔加矩形这样一个状态。你再来看一下垂直洞口，在楼板，天花板，屋顶 或无银板上呢，去创建垂直于楼层平面的洞口，我们可以在平面或者三分四孔当中啊去创建垂直洞口，它创建方法呢是我们移动光标单金呢实现楼板或者天花板，屋顶呢，或者是 屋檐底板，就用洞口轮廓草丛呢编辑模式就可以进行一个吃洞口的绘制了。 那最后呢，我们来看一下老虎窗洞口，老虎窗洞口呢，它是一个比较特殊的洞口，需要同时水平 和垂直紧接屋顶，那老虎窗的绘制呢，其实就是三面墙和两个屋顶一个组合。好，以上就我们这小节所有的内容。
37建工合作社
00:57查看AI文稿AI文稿嗨，大家好，今天我们开始学习 red 入门第十七课，创建洞口。那么在创建洞口之前呢，我们必须有能创建洞口的这些构建，比如说楼板，天花板或者是屋顶。那我现在呢先去选择这个楼板，我去绘制一整块楼板， 绘制好需要开动的构建之后呢，现在就来看一下洞口工具在哪。我们进入到建筑选卡之后呢，你就会看到这里它是有很多这个洞口 工具呢，有暗面触景墙，垂直网窗，不管是哪种洞口工具，它用法呢都是大同小异的，那我现在呢去选择这个暗面洞口，然后呢我去选择需要开洞的这个对象，这个时候呢他就进入到创建洞口边际的这个 中，然后选择去开个矩形洞口，我去绘制这个洞口的轮廓，然后点击完成。希望到三维之图来看一下已经开好的洞口，这就是我们这节课程全部内容，如果大家想观看更多完整教学视频的话，欢迎关注我们点赞加评论。
51新希翼教育
00:15查看AI文稿AI文稿在绘制完楼梯需要给多个楼板开动时，你是一个个楼板抠吗奶？需要这么麻烦？只需要点击竖紧沿着楼梯边界绘制轮廓，再修改下底部偏移和底部约束，点击完成，楼板洞口就全开好了。
721汇好图设计
00:26
00:56查看AI文稿AI文稿如何在两面紧贴墙体上同时开门窗洞口？如何在两面紧贴墙体上同时开门窗洞口？ 在一些特殊情况下，我们需要将两面的墙体经统一的开动放置门窗。一般情况下我们直接识别一个主体，布置窗户的话，他只会打通一个墙体，另外个墙体是不会开设洞口的。 这个时候我们需要在修改选项卡下方找到连接几何图形，将两面墙体进行连接。再看一下这个模型会发现我们刚刚放置的窗户，他直接将两个墙体一挤开了洞口，同样将两面墙体进行连接，之后放置的门 他也同时将两面墙体进行了一个打洞，这样就不用在一面墙体上识别设置门窗之后在另外一面墙体上再开设洞口了。关注我们学习更多笔笔小技巧！
32上海慧之建
00:26查看AI文稿AI文稿水管穿过墙体，怎么用插件自动生成洞口和套管？很简单，在机电通用中点击智能开动，这里可以设置洞口和套管的参数，设置完之后点击确定，然后框选所有管道，点击完成。你看洞口和套管都自动生成好了， 而且开完洞口之后再调整管道，点击刷新开动位置，不仅仅会重新开动，还会把之前的洞口删除。这个插件你想要吗？评论区见。
96CAD-plus

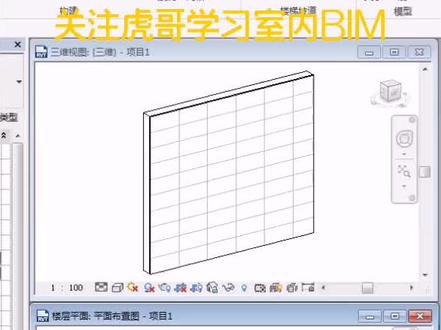

00:21查看AI文稿AI文稿门窗轴如何快速剪切？多层墙的一个门重，我们选择两墙体任意一段墙体进行墙体连接， 墙体连接 ok， 我们就会看到他在多层墙面上已经进行了自动的一个开动。
26山西小鲶余科技
02:33查看AI文稿AI文稿咱们继续说，和面动、垂直动都有区别的呢，是这个竖颈，竖颈呢也是针对于屋顶、老板、天花板这三种高架开动，但是它的洞口呢，是具有高度范围的，我们来试一下， 比如说我在这个位置，他是直接选完命令之后就会进入到草图，我画一个举行完成， 这块呢，它会生成一个具有范围的洞口框，我拖转这块没有剪掉，这块不太问，有问题，那我在这里边再去画一个别的吧， 是不是凡是和这个树井洞口接触的啊，屋顶楼板啊，当然还有我们的天花板是不是都会被剪掉啊？没有问题吧？当然这块我没有去画天花板， 这个呢，竖颈的高度是实力属性来控制底部限制条件，底部偏移啊，顶部呢，限制条件，比如说到标高三加顶部偏移，没有问题吧？好，这个呢是竖颈， 还有一个呢是墙洞，墙呢，只能针对于墙开举行动口，选择墙洞之后选择到我们的这个洞墙啊，这个墙体之后按住左键去拖转， 他就会生成一个举行洞。选中之后啊，选中洞口之后，实力属性可以控制他的 底顶的限制条件啊，底顶的高度一定要注意垂直动啊，强动只能针对于强开举行动口，如果呢，想开其他形状动口，我们多是选中强之后，通过编辑轮廓 望底边大圆套小圆完成，通常是这种来创建创建其他行动的洞口。好吧，然后大家看看前四个有没有什么问题啊？面垂直，竖颈强动啊，竖颈强动， 老虎窗洞口，它这个呢步骤比较多，而且呢，这个步骤必须要按照啊这样一一定的套路来绘制啊，所以呢，咱们单独拿它来说，把它放到最后。
00:29查看AI文稿AI文稿水管穿过墙底，怎么用插件自动生成洞口？号管很简单，在机电通用中点击智能开动， 这里可以设置洞口和套管的参数，设置完之后点击确定，然后框选所有管道，点击完成。你看洞口和套管都自动生成好了， 而且开完洞口之后再调整管道，点击刷新开动位置，不仅仅会重新开动，还会把之前的洞口删除。这个插件你想要吗？评论区见。
32CAD-plus
03:12查看AI文稿AI文稿洞口这块呢啊，一共是五种洞口啊，面垂直强洞啊，竖直面、竖颈垂直强洞，老虎洞啊，老虎窗洞口一共这五种。 然后咱们先说前四种啊，前四种在这几种洞口里边呢，比较常用的就是竖颈和垂直啊，这两个是比较常用的，其他呢用的相对来说少一些。 咱们先说前四种，前四种里边呢，咱们面动口和垂直动口先来说啊，面动口呢和垂直动口， 他们俩所针对于的构件是一样的，都是可以针对于屋顶、楼板、天花板这三种高架来开动，他俩的区别呢就在于开动的方向不同。面动 这是垂直于这个斜面啊，垂直于选定的面。而竖颈竖直洞口呢？啊，不是，是垂直洞口，垂直洞口呢是永远竖直向下的，没有问题吧？我们拿一个屋顶来举例，比如说这个屋顶 啊，这个屋顶之后呢，我们选择按面，然后一定要点在屋顶上，比如说这个面 一个举行，然后选择边离人尺寸，确定他的尺寸啊，完成 选择垂直洞口还是选择这个屋顶举行完成，他俩的区别呢就在于这个呢是垂直啊，这个呢是垂直，是不是他的边是竖着向下的，这个 那是暗面，暗面是不是垂直于这个斜面呀？没有问题吧啊，主要是方向不同，除此以外大家一定要还要注意这一点。 我们的面洞口选中的是什么呀？面，对吧？我看到这个绿色边框了，对吧？我选定的是这个面，那么如果选中这个面之后，我画这样的一个形状的洞口， 完成之后，他只有这么一部分去生成了，为什么呀？ 是不是其余的这个部分他超出了我们这个面的范围啊？啊？这是第一点，而我们的垂直呢是选择什么呢？是不是整个构件啊？啊？他 他就不存在这个是否超出界限的问题，是不是这块整个都会被剪掉啊？没有问题吧？ 一个是面，面是选择的面，而垂直呢是选购价。那么第二个呢？就是我选择面的时候，我是不是没有办法在这个屋顶上开动啊？ 对吗？因为这个是曲面，没有问题吧？是选不中的，但是垂直可以吗？选择到这个构件之后 完成是不是这会会拍垂直都动跑啊？好好。
03:02

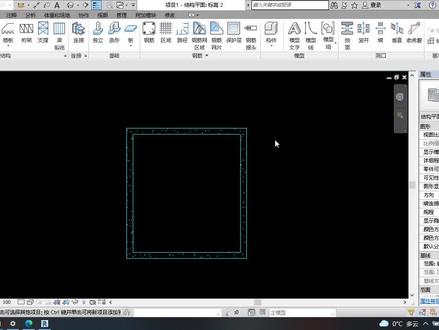

01:51查看AI文稿AI文稿今天给大家分享一下常规的结构楼板的建模和开动，首先我们在上面找到结构选项卡下面的楼板结构，然后在绘制里面我们直接选举行，我们以量内边线为界， 然后选了之后我们在旁边可以看到他有这个编辑类型，我们点进去，在里面我们可以选找这个常规三百， 我们复制出来一个新的，一般命名是以混凝土等级 c 三零和反后难命名，我这里就以 c 三零和一百难命名。 玉米好之后，我们在下面的参数里面点编辑，编辑里面的这个材质我们要选择相应的 c 三零材质，在上 的搜索栏里面我们搜输入 c 三零，然后就可以找到对应的 c 三零，在这里的版后我们也要改成相应的一百版后，这样参数设置完之后，我们点击确认， 这样一块板就建好了，建好之后这里出来的箭头一般是没没什么用，我们就直接删除就可以了，嗯，现在我们可以去三维里面看一下，这就是我们已经建好的这块板， 接下来给大家演示一下，在我们建好的板的基础上，然后如何开动，还是在结构选用卡上面，然后大家可以看到这里的洞口上面有这个按面，我们点按面之后选择中这个板， 然后我们点绘制里面的举行，绘制出我们需要开动的大小，然后点勾 选即可。开完洞大家可以在箱里面看一下，这个就是我们开完洞的楼板，就是这个样子，今天的分享就到此结束。
39桃子爱喝柠檬水

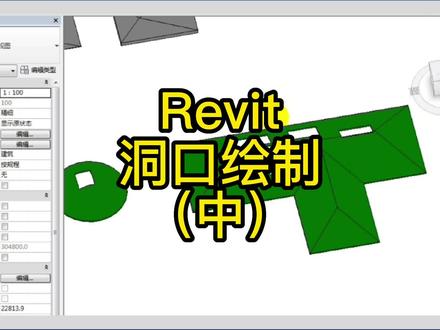

10:45查看AI文稿AI文稿大家好，欢迎来到助农教育，我是本期讲师秦立阳， 这一期给大家讲一下各种洞口的一个绘制。首先我们看一下洞口，他是在建筑还有结构选项卡里都有这个洞口， 他的也都没有区别，都是一个暗面竖井墙、垂直保护窗，一共五个类型的。那我们做洞口的一般首先就是楼板的，屋顶的， 然后墙的就这么几个洞口，那我们首先就先建几个楼板跟屋顶还有墙，我们到时候都来看一下 这个过程中如何进行洞口的剪切。到结构二，再画一个，画一个屋顶，再画一个楼板， 好，然后再画一个屋顶， 好，那我们首先还是看一下，看一下，首先第一个按面，按面的话就是我们就是垂直于一个面来进行创建一个洞口， 我们先点一下这个暗面，这个命令我们看一下，首先你点一下暗暗暗面命令以后，下面这个提示选项会让你选择屋顶、楼板、天花板、梁或柱的 平面，将垂直于选定的面剪切洞口，他让我们就是选定一个一个图言吧，相当于比如我们选定一个楼板，然后就出现一个绘制创建洞口边的一个画面，就是一个画线的一个画面，就跟我们创建楼板时候差不多， 比如我们创建一个矩形的，在这这边画一个矩形，好，确定到三分钟看一下， 那他就切出了一个垂直这个面的一个洞口。呃，如果说我们剪切这个屋顶的话会怎么办？会怎么样？我们看一下，比如说我们选这个屋顶 画一个矩形，可以在三分钟直接画，我们可以看到它这个洞口是垂直于这个 斜的屋面来进行创建，而不是说直接垂直于这个水平面进行创建了。那这个地方就讲到跟这个，这有一个垂直的一个命令，垂直就是一个，他说可以剪切一个贯穿屋顶楼板或天花板的垂直洞口啊。比如说我们再用这个垂直命令来画一下，看一下会出现什么情况， 还是选中这个屋顶啊，再切一个矩形 啊，这个三维里面切的不太方便，还是到 up 中看一下，重新切一下， 我们看一下这两个洞口的区别，一个就是说垂直往下切，然后他这个边，他这个边 边是垂直于你的水平面的，而这个按面切的话，他这个边是垂直于这个屋顶的斜面的，这就是他俩的一个区别。然后关于这个垂直的话，我们还可以在这个屋顶上切一个，看一下， 在在这个屋面上的话，呃，平平板上的话他就没有什么区别了。 然后再来看一下这个竖井，竖井的概念就是说可以他是可以切一个贯穿的，一个就是从政府里往上随便贯穿的一个高度的一个洞口，这个用来做，比如说你每个楼层的竖井都是在一个位置的话，你可以用这个来切一下，就是比较方便的。 比如说我们现在切一下啊，他这个洞口可以从上切切到下的 这个边不太有代表性，我们重新画一个 好看，现在我们是切到了上面，我们再往下拉一下啊，他就第二个下面这层楼板也是能切到，如果你不管有几个楼板，他都是可以切到你这个 竖紧都是可以切到它的，都可以切一个洞口，这是一个竖紧的概念。然后再是一个墙，那我们就先来画一个墙， 随便画一个，随便画一道墙。好，我们点一下这个墙，他也是首先让你选取， 然后选取了以后我们看一下洞口，是我们现在在这个面上看一下，是 我们看到他也是给你开了一个垂直的一个洞口，相当于也可以随意的进行拉伸。然后我们再看一下，首先他还是会让你选取这个这个墙啊，你在上面随便画，随便画一个洞口， 随便画它就会剪辑一个你画出来的一个图形， 当然这种它是只能剪切一个矩形洞口的，没有其他的说切一个别的洞口， 然后比如说楼板的话，楼画楼板的时候洞口我们可以这么切说，呃，就是刚才我们这个按按这个按面或者垂直都可以，比如说我们按面的话可以在这里面 各种各样进行操作楼板。然后我之前画楼板时候跟大家说过一下楼板剪切洞口，还有还有一个比如说这个楼板我们中间需要剪切洞口，我们可以直接双击他，双击他之后可以直接在轮廓里面把这个洞口给剪清出来 看一下，这样也是可以剪切一个洞口的，这样也是比较方便的啊，不需要说我们画完了，然后再按面，用按面来画，这也是一个关于楼板的一个剪刻方法，当然我们这个面板也是可以用这种方法来进行操作的， 比如说我这有个矩形洞口，我一画好要把它四个边的这个坡度给去掉，他也是能剪辑出来一个洞口， 这这也是一个相当于一个简简单方法吧。 然后我我的习惯一般都是画屋面的时候，画画的时候一般都是在呃编编辑轮廓的时候直接把这个洞口给剪出来，省的之后我还得用安面这个方法，然后好多情况下安面这个方法，你要是想编辑这个洞口的话，有时候会很难失去到他， 有时候就是你拾取的时候，这个属性框会显示一个屋顶洞口剪切，你双击它才能编辑这个洞口，但是你如果用屋面的话，就直接双击屋面，呃，用屋面在这个剪切的话，你直接双击它，然后这个轮廓就可以随意挪动了， 呃，方便不少。然后就是 洞口的话也就这么多啊。关于墙这个的话是个矩形的，我们看一下，如果说你想弄一个其他图形的，那只能用墙的这个编辑轮廓来试一下， 比如说我想编辑一个这样的，只能用编辑轮廓来，在中间抠抠出一个轮廓来也是可以的，这就是几种编辑他的动作的一个方法。 我们的具体项目中的话，我之前跟大家讲的，在我在我这个具体项目中的时候，我是用的直接用我们看一下 双击一下，我直接用的是这种在轮廓中直接给他抠抠除掉这个板来来进行创建了。然后如果说你想用暗面的话，也可以试一下用暗面这个这种方法， 或者说用垂直这种方法来创业都可以，这个都不影响，主要是你效率问题，各有所长吧，就能说 因为因为有有的你如果模模型不是建的那么细的话，洞口一开始没必要剪齐，你就可以先画好楼板，然后有需要的话再用这个啊面来进行，或者说你画完楼板以后可以双击它，双击它在里面扣住洞口也是可以的， 这个也是比较简单的一个东西。好，那我们关于洞口的话 也就这么多，然后还有一个梁，梁梁也可以画一个洞口，我们我们还是新建一个项目看一下， 呃，比如说我画一个 梁，一般有有那种管道一般是要穿梁的，呃，一般要梁上也要开一个小口，一个圆形孔，我先画一个，等到标高二上画一个梁， 加入一个混动量， 呃，去闲聊 好了，我们到三分钟看一下，比如说我想在这个梁侧面开一个圆孔，那就是也是用这个按面，我们试一下画一个圆形的， 确定好，这样就是开了一个圆形的小孔， 一般是穿管道孔，就是用这种方式来进行画的。然后如果是一排孔的话，你还可以把这个孔直接复制，也点复制，可以直接复制这个圆形的孔，看也直接复制过来，也可以进行移动等操作，都可以 按，然后开动，也就是这么几种啊，大家可以在回去在项目中去练习一下，因为这个项目可能没有没有传梁的，可以自己画一个梁，试一下操作过程中会出现什么问题。 那么关于量啊，关于洞口的介绍就说到这里，本讲就到此结束，谢谢大家。

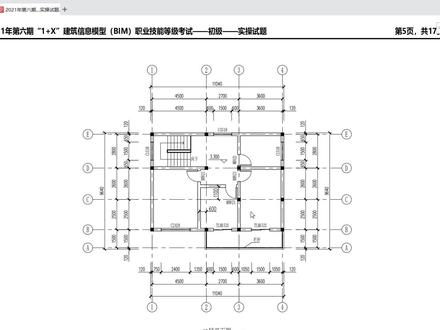

03:55查看AI文稿AI文稿接下来我们在二层平面中创建内墙与外墙，在图纸中我们可以看到外墙一与一轴的焦点出发至四轴，向下延伸至 b 轴，最后回到起点， 而内墙则有低轴，这一段与这一段三轴，这里还有一小部分，这一段与二轴的距离为六百，这一小段与 c 轴的距离为一千一百。回到病魔软件中，切换这二层平面。 在建筑面板中选择墙，点击建筑更换墙等类型，选择外墙， 从一米一周的焦点出发，延伸至四周，向下至 b 周， 最后回到起点， 继续创建内墙。更换墙的类型为内墙滴轴 三轴，这里还有一小部分，我们先大致进行绘制， 左键单击墙体，这一段与二轴的距离为六百。 点击小圆点，拖拽至墙的中心线， 收入六百。 同样将小圆点拖在自强的中心线上， 收入一千一百， 切换这三枚仕途。 在三维师图中我们可以看到这一面墙与这一面墙是分开的，所以我们可以进行连接，左键单击墙体， 选择连接命令，点击连接即可。图形选择多重连接， 将后面的墙体进行连接， 同样将其他墙体进行连接， 最后将前面的墙体进行连接， 这样我们就完成了二层平面中内墙与外墙的穿件。
329丁杰学长
