solidworks薄片和槽口教程

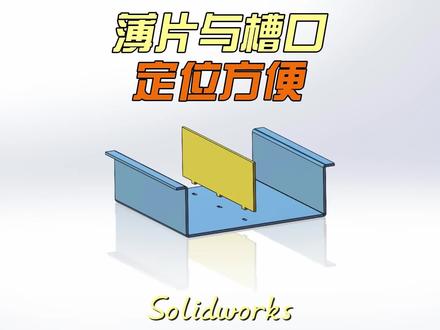

撒勒多尔克斯制作用于定位的薄片与草口，看完视频你也可以，首先我们打开这块板子，然后选择这个平面，点击草图绘制，从他的终点呢绘制一条直线， 然后给他一个集体法兰，深度设置为四十，那上面这块板焊接到下面这块板子上，他需要一个定位啊，那定位的话，咱们就用到这个薄片草稿命令， 然后选择一下这个薄片的边线啊，我们选择上边这个边线就可以，然后槽口面呢，咱们选择底下这块板的底面， 然后在等距，这个位置呢，两个等距分别是十五啊，那他的意思呢，就是这个薄片距离这个端点的距离呢是十五，然后这一侧也是一样的，也是十五，当然这个你可以根据情况调整啊，然后薄片的数量设置为 为两个的啊，薄片的长度呢是为五毫米，下边有一个草口，草口这个位置呢，他是草口和薄片配合的一个缝隙啊，就是现在单边的间隙呢，是零点一。好。参数设置好之后呢，咱们点击确定，然后呢可以将这个片呢给拉出来看一下， 选择移动复制实体，然后拖动一下，点击确定好，那那个薄片与槽口呢，就讲解到这里，如果你也想学习钣金设计，可以看一下我录制的这套 solo walks 钣金设计课程， 课程包含了钣金所有命令的讲解，钣金加工工艺的介绍，钣金指纹参数的设置与计算，当然还有多个钣金设计和拆图的案例，以及钣金工程图的制作和钣金涉及经济案例的讲解，并且还赠送钣金计算设计表格 以及钣金配套的技术资料，当然还有 sorry 沃斯的安装包和详细的安装教程，所以想学习的同学赶紧点击下方的链接报名学习起来吧！

我们打开这块板子，然后选择这个平面，点击草图绘制，从他的中点呢绘制一条直线， 然后给他一个集体法兰深度设置为四十。那上面这块板焊接到下面这块板子上，他需要一个定位啊，那定位的话，咱们就用到这个薄片草稿命令， 然后选择一下这个薄片的边线啊，我们选择上面这个边线就可以，然后槽口面呢，咱们选择底下这块板的底面，然后在等距，这个位置呢，两个等距分别是十五啊，那他的意思呢就是这个薄片距离这个端点的距离呢是十五，然后这一侧也是一样的， 也是实物，但这个你可以根据情况调整啊，然后薄片的数量设置为两个的，然后薄片的长度呢设置为五毫米，下边有一个槽口， 槽口这个位置呢他是槽口和薄片配合的一个缝隙啊，就是现在单边的间隙呢是零点一。好参数设置好之后呢，咱们点击确定，然后呢可以将这个片呢给拉出来看一下，选择移动复制实体，然后拖动一下，点击确定好，那那个薄片槽口呢？就讲解到这里。

线和潮口用于多实体，嗯，插焊定位，然后选择命令，这里选择。嗯，你要是说要凸起的零件的边线，然后我选择的是这个边线， 这个边线，然后呢？然后这个选择面，这是用于薄片垂直方向的选择。垂直面，也就是说他凸起到什么地方，然后我们选择这个面，然后选择完了之后呢？然后这里就是要等距多少？这个等距是指的是 这等级是指的是啊，这里啊是指的这里到槽到凸起的这里的十毫米的距离啊，然后啊两端都是一样的，然后我设置了，就是两个啊，也就是说两 两个擦汗的地方啊，擦汗的设置两个擦汗的地方，然后就行了，长度是五毫米长度，也就是说，呃，咱们这小涂台就是五毫米长啊，然后 就是这样成型，成型到面啊，这样我们就是成型到这一个面就行，然后直接打对勾，直接打对勾， 打完这勾他会成成成什么样的啊？看就成这样，成这样了啊，让他连缝隙啊，各方面他都自动设置了啊，就是提前设置好了，我们搜的沃克呢，就是 啊，会默认上一次设置，所以说你只要第一次你设置好了，下一次就不用再设置了啊，他会一直沿用你第一次的设置。

大家好，我是妮可，给大家分享一个薄片和超口的一个工具，其实在我们生活当中有很多的这种生活用品，那种小盒子啊，用来装东西的那种小盒子，他们就是这种插片式的一个结构， 他就是这样的一个效果，那么这个工具其实还是挺好用的。首先呢我们要知道他做成这种结构的一个目的，一个呢是进行快速定位，那如果说我那个一块板在这个位置，我想要焊接啊，这当然这个是木木质的，或者是我想要快速定位，那你 定位定这个位置其实是不好定的，那我们可以去开这个板，上面开开槽或加我们的一个薄片啊，那么就可以快速的把它插进这个相对应的一个位置，然后就进行的一个定位，如果是 板连键要焊接的话，你没有这个直接两块这个板没有像这样的定位的一个模式的话，你就焊接的时候一个是容易跑位，对吧？啊？一个是我们定位可能说哎，定不到合适的一个位置 啊。还有一个是我们这种的话，其实他可以理解为是加强我们的一个结构强度啊，那你强度不够啊，就是你直接这样拼的话，肯定是强度不够，像这样子的话，他就可以去实现我们这样的一个作用，那我们可以来看一下他是怎么样去操作的，其实特别简单，来薄片和草口 啊，我们这里也可以去选择啊，选择首先呢我们这个你要加的薄片是哪一个模型？假如说我们这一个你选择这个边，要选这个边，他可能是会选到两下面那块板和上面板的在边这重叠了，所以我们选里面这个 是最好去选择的，然后这边的话选择我们的这个面啊，来，你看一下我们这个就可以快速的去得到我们自己想要的这样子的一个效果，你可以自己去修改一些参数啊，这样子他就拼接上了 啊，这样拼接上了，然后像这一个的话，如果说我们要去做定位一样的来薄冰和槽口，可以去选择一个边线，选择一个边线来选择它， 选择一个边线，是吧？然后这个叫什么面呢？这个叫槽口面，就是槽口要放到这个位置上面的。嗯，但有很多一些进行定位的话。呃，来我们看一下效果啊，是这样子的，但很多一些进行定位的话，可能说他还不一定有那么长，所以这个里面就是说我们有一些设置啊， 有一些设置自己可以去看一下。这边这个工具是特别好用的啊，大家可以学习起来啊。好啦，学习俄罗斯，更多内容记得关注，立刻点赞收藏。

在萨勒多尔克斯里面如何绘制薄片和槽口？以这个亚克力盒子为例，在零件里面绘制一个盒子，分好面板。为了方便理解， 先用移动复制实体命令将这块板移开。在钣金工具栏找到薄片和槽口。命令薄片边线选择这条边线，槽口面选择这块板的另一面。薄片面选择边线所在的平面。 等距，调整薄片从起始或结束点偏移的距离。间距控制薄片之间的距离，可以通过薄片数量或者间距长度来调整。位置。 选项卡，调整薄片的长宽高，这里的高度。成型到一面试纸，成型到一开始选择的那个槽口面 下面可以调整槽口与薄片的切割间隙。调整好薄片尺寸位置， 确定生成薄片。在设计术中，删除移动复制实体特征版可以恢复到原位，其他版也用同样操作生成薄片和槽口，你学会了吗？

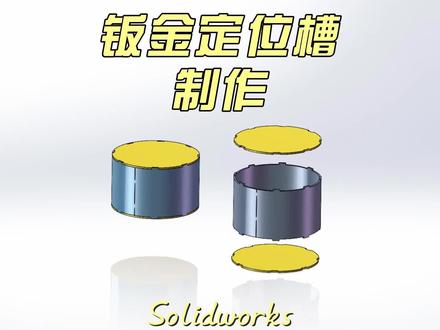

三十秒学会制作这种用于定位的槽口，首先打开对应的模型，然后选择薄片与槽口命令，接着选择薄片的边线，这时候软件会自动提取边线起点和终点， 然后在槽口面这个位置，我们选择盖板的顶面，接着设置一下槽口的数量，这个位置设置的是薄片的长度和高度， 最后点击确定定位槽口和薄片就完成了。如果你也想学习钣金设计，可以看一下我录制的这套 solo walks 钣金设计课程， 课程包含了钣金所有命令的讲解，钣金加工工艺的介绍，钣金指纹参数的设置与计算。当然还有多个钣金设计和拆图的案例，以及钣金工程图的制作和钣金设计经济案例的讲解，并且还赠送钣金技 算设计表格以及钣金配套的技术资料。当然还有 sorry words 的安装包和详细的安装教程。所以想学习的同学赶紧点击下方的链接报名学习起来吧！

大家晚上好，我是画图纸的烈火联谊，今天给大家分享一个小工具，这个小工具是史德沃克二零一八版本新增的一个小工具， 薄片和槽口，那么这个工具的使用前提是他只能用在钣金件上面，如果这个零件是非钣金件，那么就不能使用这个工具。 现在大家看一下，这里有一个盒子，这个盒子是中间这一块是折弯，两边也是两个钣金键，是焊接上去的，那为了是焊接准确， 就需要在上面开一些卡口，多定位，也就是这里所说的薄片和槽口。那这个工具怎么用呢？首先点击 薄片和槽口，然后我需要在这个键上面生成薄片，也就是说的定位，在这个键上面做一个缺口，也就是这里所说的槽口。 首先先点击这个面的一个边线，然后再点击这个键的背面，这里显示的在与拨片面垂直的方向上选择一个面，就是这个面。好，大家看一下，这里有等间距 十五个，然后这个等距是这里没有选择，所以都是从零开始的等距， 然后这个偏移距离也是十。 大家可以看到这两个点的颜色不太一样，看这个点的颜色就对应这里的颜色，这个点一 就是起始参考点，这个点的颜色对应这里的颜色，这个点二就是结束参考点，下面可以看一下，起始十个毫米，结束十个毫米，等间距五个，这里就有五个定位点， 也可以选择间距，距离三十八，这里就会自动分分布出来，选择等间距吧，这里可以选择薄片的长度， 也就是这个定位的长度，我一般选择四点六，然后槽口间隙，也就是说首先这肯定不是零对零的， 如果选择四点六，一般数冲的话是有五乘一点五的刀，五乘二的刀，这里可以选择零点二的电器， 那么这个边的槽口就建好了，这个时候我想要在这个边上加槽口，因为还是这两个板筋键，所以 这里点击新轴，这里会自动出现左二，还是点击这个边线，点击槽口面，这个面好，大家看一下， 自动生成五个，因为这里选择了五个，如果选择三个，他就是自动生成三个，这个面也给他选上了，然后点击新轴这个线，然后选这个面自动 生成三个，确定大家可以看一下这个定位卡口就自动生成了。 那么另外一点需要注意的就是，他这个创建新组的时候，只能是在原有的钣金件上两个板金件上面创建，如果我在这个地方画槽口的时候，我需要给这个地方加槽口，给这个键加槽口是不允许的， 因为这是另外一个版金件，这个大家一定要注意。好，今天的小工具就分享到这里，谢谢大家的观看，请大家在视频下方评论留言，谢谢！

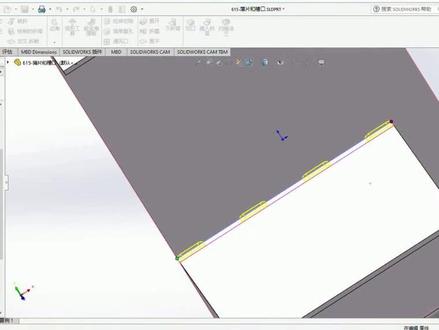

可以直接点击这个版，点击之后呢，咱们看一下，预览图已经出来了，一般情况下呢，只要咱们预览图能出来，那么特征的生成一般就不会有问题了啊。咱们往下拉一下， 这里有个等距。呃，选上之后呢，咱们注意看一下，这个等距指的并不是说这一个个个小的薄片之间的间距先相等，因为他默认就是相等的。这个等距指的是啥呀？就是说这个 起始点和结束点之间的一个偏移，咱们来个十毫米，回车注意看，那就说这个地方偏移了十毫米，所以说呢，呃，或者在一个十二看一下，他其实指的就是个开始和结结尾处的一个偏移，咱们先不管他，都按照零毫米吧。 呃，然后间距是个等间距，一般情况下咱们这种情况这种薄片肯定的都是等间距的，这里可以设置一个数量，默认是他是个四个，咱们 暂时不改吧。这里有一个长度，就是我们每一个这个薄片的一个长度，咱们比如说来一个四毫米吧，回车他会变，变得很小，咱们数量改成五个吧，改成五个，然后他的高度 他默认是成型到一面，刚才咱们选择的那个面呢？嗯，其实就是这个板的背面，咱们来个给定深度啊，这个时候可以随便给个深度，比如说一个三毫米，注意咱们板后是一毫米，他三毫米的话已经深出来了好多呢。 呃，来一个边线类型，他默认的是一个非常锋利的这个结构的话，应该是不是不是一种很好的工艺，因为这个时候呢，装配的时候会产生一些麻烦。呃，改成这个圆角也可以改成挡角，一般情况下我会喜欢使用圆，嗯，这个圆角他不会太锋利，然后这个半圆 要半径呢，可以再大一点，比如说两毫米，这个时候他安装的话会非常方便。嗯，再往下呢，这里有一个注意看，无穿透鞋跟呢，咱们先不管，这有一个零点一毫米，零点一毫米他指的什么意思呢？咱们来看一下。 指的就是呀，这个薄片插出进来之后，呃，这红色的板呢，他上面需要开口，这个开口与这个开口之间需要有一个间隙，否则的话呢，工人不好安装，他会过过来找你麻烦的啊。咱们来点击一个对勾 观察一下。好，那这个时候呢，这个结构呢，已经生成了，注意看一下，他们之间是有一些很小的间隙的， 即便是有些间隙呢，我们这些板材呢，稍微有一点变形的话，还是不容易插入的。咱们还可以进行一些编辑。在这个时候注意看，咱们生成了两个特征的一个符号，第一个是一个薄片，第二个是一个草口。如 咱们点击第二个直接编辑的话，我们是无法进入的，我们只能选择第一个薄片，这个特征呢进行编辑。咱们再往下拉，回到刚才看一下，这里有一个无穿透切割，嗯，在这里如果我点上对勾的话，咱们应该是看不出来他的有什么区别的，咱们先添加一个下方的命令再说。 这里有一个边角类型，这里是默认是没有边角的，这边有三种，咱们来选择第第一个看一下，在这预览图好像看不出来，咱们选择第四个吧。嗯，来一个对勾， 也就说第四个呢，他是一个，这四个角呢，开个圆角，这样的话方便我们这个薄片插入，但是这个圆角开的有点大了，咱们给他更改一下， 那么开这个圆角半径我们是可以更改的，给他来一个，比如说一个零点二五吧，回车来个对勾， 也就是这个地方四个角头开一个小槽，小圆口的话，我们安装的时候会少了很多摩擦。呃，咱们再来更改一下，看一下其他的两种结构， 两种结构只是个不同的形式，咱们来随便演示一种就行了。零点二五来看一下，应该一个是一个打角，另外另外一个一种， 这个时候通过给定输入参数创建出的输出实体无效，请尝试增加插口长度、宽度等等，就会降低插口倒角值。啊，那也就说那咱们是这样，也就说咱们将插口这个宽度增加一点，给拿到五吧，注意看这个宽度增加了，然后这个圆角半径来到一毫米， 咱们来看一下这个预览兔，他成这么一种结构了，这个深度我应该是点错了，应该是这个长度来个六吧，咱们看一下他宽度变大了。这个时候呢，咱们来看 第三种情况，为什么会这么一个报错，这个时候呢他依然是一个报错的形式，那么他呢，有可能是咱们这个拔片的边角的位置，跟边跟边缘的这里，他接触到的边缘，这个插口是个通的，所以咱们来一个等距，将它更改一下吧。 呃，注意看一下，我说的等距呢，指的就是一个这个位置，他起始和结束的地方来个三毫米，结束也来一个三毫米，注意看，那么这样的话这个薄片呢？他跟边缘不再接触了，咱们再来点击一个对勾来观察一下， 那么这个时候他依然提示无法生成，咱们需要找一下原因在哪里。咱们将光标停留在这个图标上方，咱们来看一下插口，导角边角，插口导表边角，也就是说他四这个插口呢？他四个角需要进行一个导角， 那么倒角之后的话，如果倒角太大的话，他应该会是与我们这个薄片的这个四个棱会发生干涉的。嗯，我明白是怎么回事了，因为这个明明我之前也很少用这个间距呢。呃，残酷偏移是个零点一毫米，也就说他这个，嗯，缝隙的零点一毫。

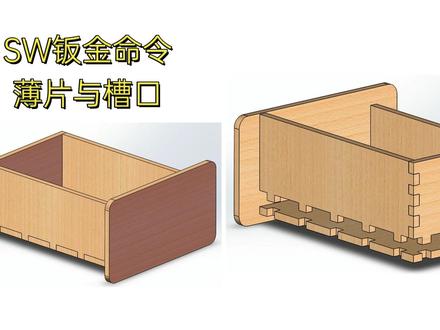

sw 板筋命令薄片与草口这节课我们来创建一个抽屉的三维模型，这个抽屉的三维模型引出板筋里面的一个命名叫做薄片与槽口。首先来到一个新建的临街窗口，选择前世纪正面草度绘制，画一个矩形， 给到这个举行的长度两百，宽度给到他一百，选择特征拉伸，拉伸的厚度十毫米，点击打勾。接下来在这个面上创建草图正式与 用一个边角矩形画一个矩形，选择宽度时候特征拉伸 也到达拉伸的距离三百，注意这里把合并结果取消掉，点击打勾，选择镜像镜像的时候找到系统给的六十几正面镜像的实体，选择刚才这个拉伸，点击打勾， 选择草度平面草度绘制正式于创建一个边角矩形，让矩形的宽度跟魔性的边线做一个贡献 给倒举行宽度十毫米，选择拉伸成型到一面，选择模型的表面，点击打勾。最后我们 注意啊，这个拉伸特征也要把和平结果取消掉，点击打勾。最后在这个面上草度回正，正式与画一个中心举行， 给到中心举行的尺寸分别是三百， 这个尺寸是一百四十，好，选择圆角，给到他一些圆角，二十选择四个，四个角特征 拉伸，在拉伸里面同样合并，结果取消掉，给到他拉伸深度啊示好，这样呢，我们就通过这几步拉伸把一个抽屉模型创建完成。接下来 就是我们今天这个节课的重点，是关于这个薄片与草口名，这个薄片与草口在哪里啊？插入钣金特征，这里有一个叫薄片与草口，我们这里选择薄片与草口的他的一个薄片边线，首先薄片边线，我们比如说选择这个边线作为他薄片的边线， 接下来选择草口面，草口的面是选择这个面，也就是他这个薄片做到哪里？做到这个面为止。第三个选项是薄片面，这个薄片面在哪里呢？ 我们需要找到这个侧板的一个面，我们这里呢我们需要把这块板给它隐藏掉，选择实体，把这块板给它隐藏掉，右键隐藏，选择槽口的面是这个面，这样呢 我们就能创建出一组薄片与草口的一个特征，点击大功，好，我们把刚才隐藏的实体给大家显示出来，那么这一组 就是我们刚才创建的薄片与操控，这个薄片命令对应的这个拉伸尸体槽口命令呢？对应的这个拉伸尸体他们俩之间有一个互相衔接的，这个就叫薄片与操控， 这是我们刚才创建的第一个。第二个我们选择侧板跟底板他们俩之间的一个薄片与操控命令，同样选择插入钣金特征，找到薄片与操控， 我们这里也是一样的选择，选择薄片的边线，当然是上面这块板的他的一个边线，第二个选择他槽口面，槽口面选择就是这个薄片 做到哪里啊？做到这个槽口哪个面做到这个面为止。第三个选项薄片面，这个薄片面呢？我们因为这两个面现在贴合在一起，我们无法选择，需要单独把最底下这块板，也就是实际里面的最下面这块板给他做一个隐藏， 隐藏掉他，然后手动去选择刚才那个薄片面，这个薄片面要跟我们的薄片边线在同一个实体上面，所以这个边线一定要选，对啊，一定要选这个边线 面呢，也是选这个面啊，这样我们就能把这个薄片跟草口命令选中，那么下面有两个选项，分别是一个等距，这个等距是什么概念？就是 他这个薄片与槽口啊，他这个距离距离我们当前的这块板是从他的一个端点出发的，那么如果你这里选择的参数都是零的话，如果给到两个参数都是零， 那么他会从当前选择薄片边线两个端点开始，直接创建这个薄片与超透明。那如果你在这里给到距离，就是相当于就是把这个开始距离跟结束位置距离往他的一个反向 去等距出去十五来创建他的一个薄片与槽口啊，下面的三个选项分别是我们的薄片与槽口的长度、厚度与高度。这个三个选项是什么内容呢？ 我们在创建薄片的时候，他的一个薄片的长度，薄片的一个厚度，然后他是薄片的一个高度，分别是就是这个薄片命令的长方体的长宽和高啊，好，我们点击打开看一下他的一个效果， 那么到这里为止呢，我们这个模型就已经创建完成了，最后只不过我们的步步骤多少而已啊？创建完成就可以了，那这样一个模型呢？我们今天就先讲到这里。

大家好，欢迎来到锦城学院，我是主讲老师随风，今天由我来带领大家学习。说到窝里，说到窝板筋里边的一个薄片和槽口功能哈。 呃，薄片跟草稿功能呢？呃，不光是在钣金里边这个多式体里边能用啊，还能够在装配体里边用啊，今天我们就先来讲解啊，钣金里边是如何用法啊？ 该该功能哈，我们点开之后会发现 这里有很多。设置之后最关键的，我们这里有三个大象 给定深度成型到一面，这到你指定面指定的一个距离啊，这三项如果是二零幺九以上版本，还有还会有更有更多一个啊，条件啊， 我们先现在来看，呃，第一个 给定深度是吧？啊？形成的一面吧，我们先用形成一面，形成一面，我们这里边是先要选择一个边，看我们鼠标放这里他就会有一个指引哈，选择一个边之后，这里要选择一个面，是吧？ 在于薄片垂直的方向选择一个面，我们选择这个面。好， 我们在预览当中的时候，这里边已经预览出来了，之后呢，这里哈就是说是从这一个点到这个点的距离走这边呢，是从这个点到这边的距离 走，这个等间距长，就是把除掉两头的距离之后，中间把它等分为几个 几个卡口啊？周每一个卡口的长度啊，这里是每个卡口的长度啊，我们把它打勾看一下， 好，这样的话把这个卡口就已经生成了啊啊，很多的时候我们有时候要做一个防呆，有时候是要做这样子的一个插入来焊接啊，这是一种 好，我们来看第二种，第二种的话我们来点这个功能啊。 走，我们来看一下第二种是怎么用法。给定深度，给定深度我们来看一下他还是先要求选择一个边，是吧？之后他要求这里要求做什么呢？你看一下， 哎，这里就是垂直的方向选择一个面，对吧？我们选择一个面 是吧？我们再选择一个面，选择这一个面出来之后这里有一个深度，我们可以给长一点看一下，是吧？他更长了， 我们给短一点他就短了，对吧？这里就是这样子的啊，其他的啊都是一样，是吧？你的等距这里啊这些都是一样的，我们打勾来看一下。 好，就是一般有时候我们做一些，呃，一些工艺的时候需要这样子做啊。那么我们再来看一下 我们薄片跟槽口的另外一个功能啊，这里有三大功能，这里有一个到离指定面指定的距离啊，这里怎么用法？我们还是 你看这里还是要指定指定一个一条边，是吧？ 选择线性边线是吧？啊？选择他走这里呢？还是要选择一个面是吧？选择一个面啊，选择一个面走这里到离这个指定面的距离。 我们可以把它如果说这个 这个板是两个后的，是吧？如果说你超过两个后他就不生成了，是吧？如果说你 你看这样的话他只生成零点二，我们反向看一下， 对吧？我们把它打勾看一下，意思就是很简单的，就是可以把刚才第一个呃给形成一道面啊，就是把它多了一个参数啊，就是相当于是呃这个 形成到一面啊，形成到一面他就是直接按你的厚度是吧？按你这个厚度，呃，这个凸台这卡口这里凸出来，就跟这个面正好是，呃平了，是吧？ 跟这个面平了。如果用指定到一个距离的话，他就可以把这个深层的把它伸出来啊，伸出来一些实战就是一样的啊。 呃，今天呢我们的这个薄片和槽口就讲到这里，如果想知道我们呃在这个功能在装配体中如何使用，那么请关注我们锦城学院，拜拜。

啊，然后我们看一下这个位置啊，正面不能焊接，那我们就要用薄片和槽口钣金。薄片和槽口啊，这个时候他就不是定位了啊，他就是腮焊啊，我们选择一个边线，选择一个槽口面 啊，塞焊的时候呢，适当的给多一点啊，等间距给个六个吧啊，然后长度九点六啊，六个不够，你给七个八个确定 啊？啊，就是我们可以从在里边啊，这是薄片的槽口的第二功能啊，外边不能焊，那我们可以在里边呢焊这个东西啊，把这个焊好之后呢，那你外边就不用焊 啊，所以这个时候呢，你可以你觉得这个焊屏不好焊，我们可以给长一点啊，给定深度啊，给个四毫米吧，深长两毫米啊，焊这个啊，你这个焊好之后对吧？你这个也不用打磨，反正也看不到啊，这在里边的 啊，在这个位置啊，你可以通过焊接啊，但是焊接顺序还要理一下啊，就是我们还不能先焊这一件，先焊这一件焊枪不好焊啊，哎，我这里焊完之后呢，我再把刚才那一件焊上去啊，这又是一种工艺啊，整明白了，画个二 好啊，我们看上面啊，这一键折弯啊，他其实很简单，但是你 想的东西很多，这种想法就是源源于我们对工艺的一个了解啊。这是我给大家说一下，如果你原来是干激光的，干折弯的，干焊接的啊， 你在做工程的时候，大家很容易有一种什么思维，就是我本来是做折弯的，我做工程的时候我总是把想法偏向于折弯啊，一定会有这种刚开始啊，我也是一样的， 我做焊接的，我总是把把这个工艺的工艺的思考偏向于焊接啊，所以我们在你既然做工程了，那你就首先你得考虑就是放弃掉你原来的工种啊，放弃掉他的思维，考虑的时候就要全盘考虑了啊，就是没事的话多去多去车间看一下 啊，像这个尺寸偏小，我们量一下啊，四个毫米，对吧？那就是多少八个的啊，这 几乎上算这个折弯线啊，就是这二一点五的板啊， v 八的，哎，折圆弧没问题，我这里说的是滚刀折弯啊，然后我们就会看到滚刀折弯，我这个是下边的话，这个靠位怎么靠啊？我们这里需要给大家讲一下啊，折弯机的后挡板 啊，就这个玩意啊，这叫后挡板后挡料啊，它的最大形成啊，我们一般的折弯机啊，最大形成就是五百啊，五百是到哪里？ 槽心，然后到这个位置的尺寸啊，这个尺寸最大形成啊，是五百啊，这个一般的折弯机啊，从这个槽心到这个档料啊，是五百，对吧？五， 我们可以看一下这个零件啊，如果我从后边去做做折弯，我们量一下啊，对吧？他这个滚刀圆弧是怎么滚的？我如果从这边做定位，他是先织里边这一刀，先织这一刀，然后这个三个毫米一刀， 对吧？然后折这一刀，哎，折这一刀，折这一刀，折这一刀，最后折到这一刀，那么后边这个板呢？后边这个东西呢？我们靠位这一边啊，始终都是平的，就是始终都能靠到位啊，是从前往后折 啊，那么织到最后，最后这刀织这里，所以我们要看的时候都要看到这个地方的展开啊，我们大概算一下吧，量一下啊，这个是弧长二十九，目杠三十啊，再加上这一刀尺寸 啊，八百九十二加三十，那就不用加了啊，这八百九十二我们就靠不到位啊，你这个超出了折弯机后挡后挡量的最大行程 啊，这边直的靠不了位啊，这边弧的我们更靠不了位了，你就想都不要想啊，这时候怎么去做啊？那我们就要想办法要给他做上辅助定位啊，什么叫辅助定位？我在这个面上开始画了，做个这个镜像 啊， get 个五毫米吧啊，这都是自定义的啊，这个五十吧啊，十毫米 啊，你这个地方的话，你觉得不好打磨啊，不好打磨，我们再加一点啊，加一点缺口， 加一个对称 啊，这里我们加一个五毫米的缺口啊，这是好切掉啊，这个是打磨切切除的啊，好切一点啊，十个毫米，给我们做个印象 好镜像过来啊，我们开始量尺寸啊，刚才的话，这个圆弧展开是三十啊，就是最大形成五百，那么这个尺寸的话五百减三十，我们做到四百七，直接拉伸出台吧，啊，一点五啊， 反向确定啊，做一个这样的一个辅助定位啊，这个定位啊就是靠折弯机的，因为我这个这个这个产品我在加工的时候呢，我这边靠不到位，太长了啊，然后这边的话呢，他也其实也 靠不到位，我们从这个地方量，对吧？你量到这里，你看这个也超出了五百，这都五百八十五 啊，他这个圆弧没有办法靠位啊，那我们就做辅助定位啊，辅助定位就是靠直弯机的这个定位呢，就可以靠到啊。这当然了，这个根据自己公司的实际情况啊， 因为有的时候我们现在你加了辅助定位，对吧？这个位置也能靠到位，但是有可能这个这个顶部啊，就是这一段尺寸太长了 啊，我们加了定位之后，这一段尺寸还过于太长了啊，这一段尺寸太长了啊，他可能还会顶到什么位置的？有些定位他不太一样啊，他可能还会顶到后面那个梗，因为 i'm i'mada 机 imada 折弯机后面那个梗呢， 对吧？跟这个地方的这个尺寸是多少？一百五啊？他会顶到这个杆，然后有些上中的一了，就是我这个边有一个横杆连接到左右的两边，左右两边的死杆啊，这个定位的就在上面放的 啊，这个是定位，这中间是悬空的。那你就没关系啊，根据自己公司的一个实际情况啊，我们加定位加那个翅膀就是靠这，靠这个位置， 靠这个位置现在的话就能，对吧？辅助定位就能就能靠位了啊。焊完之后，哎，我们把这个地方切掉啊，打磨机切除 啊，这是折弯的一个辅助定位啊，这是做做图的人考虑的啊。整明白了，发个三 好了，十一点半了啊，不讲了啊，这是今天的一个课程啊。
