mastercam中如何提取流线

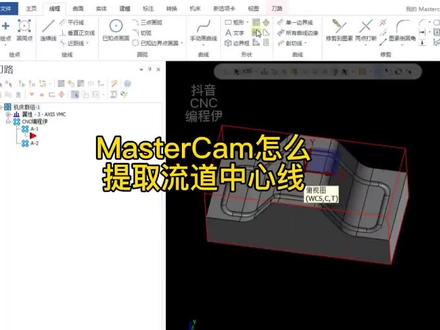

mask 软件加工这个，嗯斜的槽，我们之前呢已经把这个工件的出加工 运用优化动态书签呢完成了，接下来呢我们要完成他的这个四个小潮的加工，我们可以用什么方式呢？首先呢我们要把它生成一个曲面， 由实体生成曲面，我们选择我们这个四个的这个四个槽，让它生成一个曲面，好点击确定。 生成曲面之后呢，我们在草头当中呢找到抛切线，选择流线曲线，提取这个曲面的中心线，中心线呢我们提取呢大家要看，我们要选择这个数量，数量呢是三个，选择他的优微方向， u 方向或者是 v 方向，对不对？我选择 u 方向，然后继续这四个， 然后点击确定，确定之后呢我们这个工件啊，这个槽的底面，这个中心线我们就提取出来了，接下来呢我们进行出价工序，可以选择外形洗靴，串联这四个第四条线， 然后点击确定。这些呢我们选择一把像样的刀具，选择一把六个的球刀，这些呢在七削参数当中呢，我们选择斜插的方式， 让他以一个斜插的深度，然后在最终深处补平，这个呢我们补正呢我们就需要 关掉了，因为呢我们提取的是他的中线，然后我们把那个底边呢稍微留一点量，留精加工的余量，然后我们把那个进退刀呢，让他一个直线的方式进退刀就行，然后 我们设置他的参数，机器人呢，我们设置他的共同参数，空间表面是零，他的深度呢，我们只要抓取这一条里边这个线，就可以 开启圆弧过滤弓叉，点击确定，那我们这个斜插的道路呢？就已经生成了猪加工这个槽我们可以进行模拟一下。 好，我们这个出家工呢就已经完成。
粉丝3891获赞1.1万
相关视频
03:03查看AI文稿AI文稿大家好，这节课给大家分享一点干货。大家在日常的工作中的话，经常会遇到这种情况，就是当我们从别的软件导入一个三地图，到我们九点一来的时候，我们做刀路的时候经常会遇到那个线条重复，我们选择的时候不好选择， 所以说我们这里就要用到提取线条的一个方法，我们将这个三地图的这个边缘线条提取出来，这里提取线条的话有两种方法啊，先讲第一种，第一种的话是将我们整个这个三地图的这个线条提取出来 啊，提取线条的时候，我们首先要把这个图层我们改变一下，我们切换到一个我们没有图的图层里面去啊，然后我们再把我们的颜色改变一下，为了区分开来和这个区 分开来，那做好这一一些工作了以后啊，然后我们输入我们的一个 c、 c、 e、 s， 然后我们选择第一个步骤是选择我们的整个主体，整个主体我们提取整个主体的这个线条啊，那选择了以后，我们连续输入三次 d， 这样我们这个线条就提取成功了，然后我们可以去先把我们的主体关闭掉，然后我们看一下我们这个 啊线条，但是这样提取出来的线条他也是比较多的，就是有很多我们不用的线条他也提取出来了，如果说大家觉得这种方法可以用的话也可以，那这里的话我再给大家讲一下第二种方法，第二种方法的话 可能会比较就是经常使用一点，那第二种方法的话，我们先把这个主体先把它啊就是打开，然后我们切换到另外一个图层，我们把上一个图层关闭一下，就是为了区分嘛， 点击确定啊，然后我们这里继续把我们的这个颜色改一下，就是方便区分开。 然后接着我们继续输入 c、 c、 e、 s， 然后选择我们这个面啊，我们可以提取面的线条，比如说我只需要这上面这些线条就够了，那我们提取这个线条连续输入三次 d， 那这样的话我们这个面的线条提取出来，然后大家可以去把这个实体关闭掉。我看一下 现在我们提取的就不是整个实体的线条，是说我们这个平面的线条啊，如果说我们单独做的是这个平面，那我们提取这个线条就足够了啊，就是这样的，所以说这两种方法的话，大家结合使用还是非常 是好的。是这样的一个啊内容， 那这节课的话也是就是这样的一个内容，大家自行的去啊使用一下，那我们这节课就讲到这里。
492数控加工中心编程小曾
02:18查看AI文稿AI文稿在我们 masking 中呢，像这种带有曲面的产品，我们如何去加工？学会这几个功能？你也可以啊。然后首先呢我们要把他的曲面提取出来，这边有一个由实体生成曲面，我们点一下，点一下确定。 好，那现在这个曲面已经提取出来了，然后我们把曲面给它延伸一点，往这边延伸一点，这边我们可以输入距离， 我们如果说用十毫米的刀，我们就延伸跟六毫米，延伸出他刀具的一半多一点，这边也是这样延伸出来一点。嗯，然后这边呢我们也给他延伸出来一毫米， 先确定，现在延伸一旁往这边，这边也是往这边确定。那我们这个曲面辅助面做好了之后呢， 我们点刀路，用我们的流线，然后选择这个面结束选择。结束选择之后呢，把我的切削形状给他选一下，补充方向啊，切削方向。好， 我们切削方向先选择这个吧，然后我们点确定，然后我们选择一把球刀来给他金光一下，这边我们一刀，或者说出个一念三， 然后间隙设置，我们这边给他改成平板，好确定确定， 那这样一个刀路呢就生成好了，而且之后都比较均匀。然后呢我们还可以去更改我们这个刀路的形状，如何去更改呢？我们这里在曲面里面有一个回流 uv 流线呢，就是我们的 uv 线啊，然后我们现在选择这个曲面啊，他现在让我们选择边界，我们在选择边界之前，我们要先给他做三条边界线框，边界啊确定，然后我们代理回流 uv 啊，回流 uv， 然后再点曲面，再点曲面，然后再选择我们的线，那我们现在看到的网格呢？就是他的一个 uv 线，然后现在我们这个道路是随哪里走的？我们来看随他的微线啊？这个是微向流线，我们点确定，那现在这个道路呢？就跟着我们 uv 流线走了。
2002机械加工吴彦祖
02:16查看AI文稿AI文稿大家好，这里是 c n c 合伙人，今天我们利用这样一个小模型来分享一下 messer 感现框串联的小技巧。先做两个普通的轮廓动态开搜试试， 给一把刀具，其他都用的默认参数看的 可以看到很简单的就生成了粗加工刀路。那我们来试试右边这个形象轮廓， 大家会发现这个轮廓和之前的两个相比，因为其他涂色的原因，导致该轮廓底面不完整，造成过切。那我们用线试一试，发现上轮廓和下轮廓也不是一 完整的方形串联。这时候我们就需要从实体中提取出线条来做假工串联。我们可以一次点击轮廓， 注意参数设置的为二 d， 所以实体轮廓会自动投影到相应平面上，改为三 d， 线条则会在对应深度在复杂轮廓时挨个提取，显然效率很低。 这时我们可以利用所有边缘曲线命令来提取线条，注意改为二 d， 让线条投影到想要的平面上。 注意内轮廓拾取时一定要将忽略共享边缘打上勾，不然提取出来的线条会出现很多重复，不便于拾取。提取完成，我们再来 生成刀路试试。 完美是我们想要的刀路，这是内轮廓的提取线条的方法，那么外轮廓同样是不完整的投诉，我们一般则使用边界框来做出相关轮廓。做个刀路试试看， 搞定，加油吧少年！
289CNC合伙人
00:31
01:39查看AI文稿AI文稿今天我们看一下如何从实体中抽取车床编程的轮廓线。第一种方法， 分割十 t， 然后选择抽取面的线，选择面， 这样就好了，是不是感觉麻烦呢？有没有更快的方法呢？答案是有的，我们重新看一下，恢复实体， 将所有线删除， 怎么能更快的抽取轮廓线呢？在命令创建这边车床轮廓线，然后选择实体， 然后这边公叉，然后这这边什么意思？上轮廓线，下轮廓线，还有全轮廓线，看这边的图标可以看出来的， 然后我们选择上轮廓线，然后确定，然后隐藏一下实体，这样就完成了，是不是更快呢？
9数控一牛

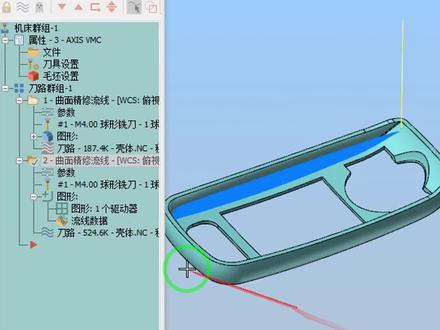

02:14查看AI文稿AI文稿二十年 masterkim 老师傅留一手不教你的招，今天我教你，这个道路是你没有优化过的流线道路，哈哈哈哈，他有很多的跳岛，他不是个连续的道路，非常的杂乱， 这个刀路是老师傅优化过的道路顺畅。首先我们收取出这个面，我们先查看这个曲面的 uv 线， 可以看到这个曲面的 uv 线，他是不连续一段一段，不是我们想要的流线。第一步要更改他的流线， 先抽取出这个曲面的轮廓线，外轮廓线，点 击所有曲面边缘，选择这个曲面，确定得到他的两条外轮廓线，点击回流 uv， 我们更改他的 uv 线， 选择修改，选择边界曲线，选择这个曲面，延后弹出线框串联，选择这个曲面的两条外轮廓线， 这是他的第一条的外轮廓线，然后再选择第二条外轮廓线， 确定，这时他的微信就改好了， 把这个之前的道路把它删除，这个是很多跳岛这个道路，再重新选择这个局面， 把之前的曲面移出，选择这个曲面，确定流线参数， 切换切削方向，这是我们想要的方向，中间确定 重新生成，这时道路就优化的非常的完美，模拟一下，他是没有跳刀的。

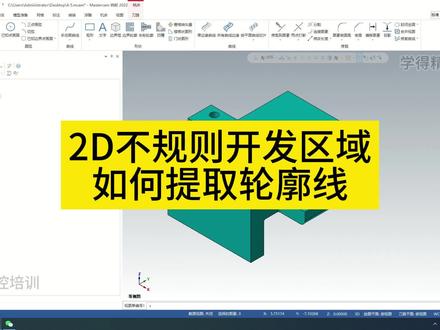

03:20查看AI文稿AI文稿大家好，我是免工。好，我们来看一下加工这一块区域我们怎样做？ 我们刚才分析了一下他这一块区域呢，他这个他是一个属于不规则的这个开放区域，那不规则的话我们就没办法提取他这个实体边界，那我们就要提取他这个 id 线框这个地方我们如何提取呢？ 好，我们先这里的话把它切换成这个阿迪的，然后这一方向的话，我们点一下他左键右键抓一下这个这一轴的这个坐标，点一下他，他现在出来就是二点六幺二八， 然后我们把它切换在腐蚀图吧，找到这个现款里面 矩形、圆角矩形，然后找到第二个，然后这边圆点，我们就选择这个左上角啊，点下他就相对是写两边对角吗？这边也是一样的点，他 点好之后呢，我们就直接点确认，然后找到转换里面拉伸，我们宽选， 然后结束选择，我们选择这个坐标啊，比如说现在，但是这个也可以手动，可以手动输入啊，手动输入最好就是说把这个地方把它 改成这个书法，改成这个英文的啊啊，回车确认 啊，确认啊，然后这边也是这样啊，也可以手动输入，也可以就说我们直接拖动他这个坐标，坐标啊， 你看是往哪个方向，哪个是方向，你就拖动哪个方向，好确认好清除颜色，然后我们直接找到刀路里面外形。好，现在我们就串联他啊，不好串联，我们就把这个转一下啊，点确认刀具的话我这里已经串就好了，十个刀啊， 其他参数呢？二 d 我们这里选斜插吧，深度，把这中这个地方把它勾上啊， 给个零点八或者零点九币，别留个零点一五，底部的话留个零点一，进退刀的话，我们这里就设置一个吧。嗯，都给一个 啊，复制过来，你要不要重点啊？重点开一点也没关系啊，零点二吧。啊，共同参数我们这里下的位置给个两个 毛胚顶部，因为我刚才是看你这个毛胚底部的，所以说我这里要选他这个叫图书长度就好了啊，就是抓这个边上， 然后再到基础上给个二十个四吧。深度，我们这里就是为零啊，这个没错啊，平面的话按到默认就好了，因为我们三指他只有俯视图嘛。啊， 好，现在就可以了啊，他现在从中间给你进刀的，当然如果说你想从边上进刀也可以啊， 那我们点开参数进退刀这里，把这个再封闭轮廓终点位置执行进退刀，把它勾去掉。好，我们看下他现在使用这里进刀了。好，现在我们这个就可以了啊。
117深圳学而精
01:09查看AI文稿AI文稿在 mask 里面通过实体提取出来的线条，它是曲线，在某些方面它是不方便编辑的，那我们就需要把它转换成正常的线条。 比如我们尺寸标注，元服标注是选择不了的，或者这个元服全选也选择不了，或者我们编辑钻孔参数， 想要选择圆弧，他也选不了，找不到中心点，我们可以通过简化两条曲线来把它转化成正常圆弧，然后再来 编辑钻孔，这时候他就可以选择中心点了，这样子就可以正常操作。 接下来再来标注一下尺寸，他就是一个圆弧，可以标注。
444CNC数控-陈

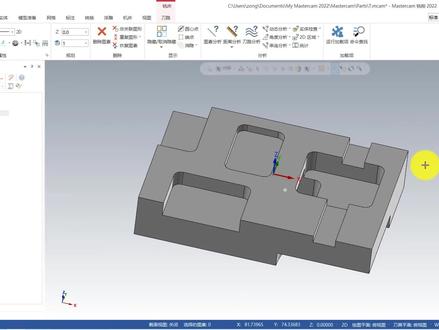

03:57查看AI文稿AI文稿哈喽大家好，欢迎大家来到我们马斯 kim 教学课堂，今天这一课呢给大家来分享一下，就是我们在编程当中呢经常会用到的一个小的知识点， 也就是说像现在呢，如果说我们想要对这个产品的整体外轮廓进行洗销的话，我们可以选择机床洗床，然后选择一个合适的机床，然后用命令的话，大家可能第一时间呢就会想到使用外星洗销功能，但是通过我们选择的话，大家可以 呃观察到一个问题啊，就是说当我们去医疗尸体来选择它的外形的时候呢，反而它的这个整体轮廓不是太好选，对吧？ 通过正面你来选的话，他所串联的这个图形呢，并不是我们想要的啊，我们想要的是这个完整的一个外轮廓，而现在我们串联的是什么呢？可以看到最上面这个商 表面的这样一个轮廓，对吧？啊？像这种情况下呢，有几种解决方式啊，就是首先看你的这个产品他底部啊，底部是不是这个样子的，如果说他底部是完整的话，那我们就可以选择底部的串联，对吧？那很明显的我们现在这个图形底部也并不是这个完整的这个边界啊，就是这个面上面。 呃，那这种情况我们应该怎么办呢？针对这种情况的话，我们就需要去手动的去给他做一个加工范围啊，也就是实体窗帘。 呃，当我们这种情况的话，就需要先关掉啊，先关掉怎么去提取出来他的这个最大外轮廓边界呢？ 这个是一个技巧点对不对？我们可以切换成辅食图，大家可能会想到，我们可以切换成二 d， 然后选择线框单一边缘线这个功能，来提取 下这个圆弧，提取一下这边的水平线，然后点确定选择修剪啊，动态修剪，修剪两个体，然后选择这个圆弧，再来选择这条线，对吧？我们可以让这个圆弧和线之间的来进行裁剪，从而去形成这样一个封闭的组形啊，这也是一种方法， 我们可以来选一下，好选的话，你有没有发现他好像提示我们选择的对象相交啊，二次添加 s， 可以进行实体相框的这样一个切换啊，我们再来试一下， 哎，现在可以了，对吧？就是抓取切点啊，靠近他亮了之后点一下，然后再来抓取我们下面的这条线啊，通过这样一种方式呢，你看我们就提取出来一个完整的这个前框轮廓啊，当然这种情况呢，你像这种 两个边的啊，就是通过两个图形组成的，还好啊，那如果说是其他的这样一个轮廓的话，那难不成我们需要一个一个点吗？这个太麻烦了，对吧？并且修剪起来呢也 不太方便啊，那我们就先给他删除掉，怎么样能快速一键把它提取出来呢？实际上呢，我们软件内呢就有一个功能啊，就是我们在形状里面可以看到的这个拼接轮廓啊，这样一个功能，我们就只需要选择他，然后将我们实体整体框选上就行了啊，框选上，接触选择， 然后点击确定啊，这样呢，他就去提取出来了，他会把这个对于这个产品来说，他所有的边界呢都给我们提取出来啊，包括这个里面的边界，还有这些孔啊，包括这个外面，那我们就可以选择性的删除吗？对不对？你看外面就有了，按住 shift 键点一下啊，确保是 完整的串联。那中间这些的话，我们就可以把他们你看直接这样啊，选一下，点一下实体，取消掉实体。然后呢按住 shift 键，再点一下外轮廓，取消掉外轮廓，剩余的呢，你再按 f 五或者是 delete 键删除，那么就可以快速把它提取出来啊。 嗯，这个也算是比较快的一种方式吧。今天呢就主要给大家去分享一下，我们在日常编程当中啊，遇到这种情况该怎么去进行处理，大家觉得对自己有帮助的话，可以点赞评论转发一下。今天就分享这些内容，感谢大家的观看，大家再见。

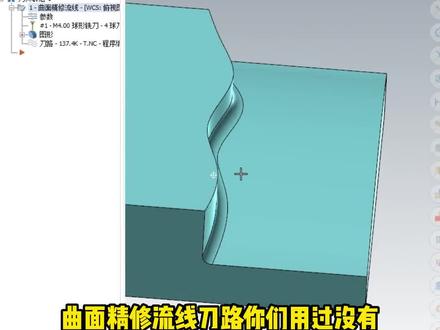

00:50查看AI文稿AI文稿曲面精修流线道路你们用过没有，像这样的图形，我个人觉得用曲面精修流线非常好用，而右击选择洗床道路，选择精修，选择这里的流线，好，把要加工的面点起来确定， 然后设置一个流线的方向，如果你是竖的，你像这样竖的，你就把它切换一下，变成横的。好确定好确定。 看我这里穿着一把四毫米的球，到好，一定不要留好，然后把布局设置一下，然后点开下面的间隙，把间隙里面有一个优化，把它勾起来， 好确定，好确定他道路要生成。那你觉得除了曲面精修流线以外，还有其他更好的道路来操作他吗？来评论区咱们来讨论一下吧。

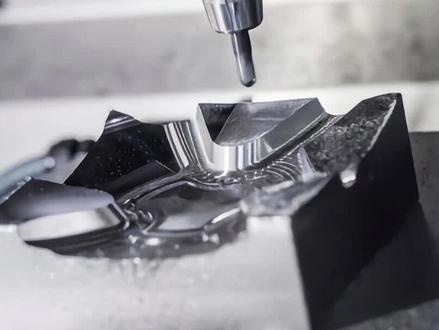

01:43查看AI文稿AI文稿大家好，我是孙光啊，下面教下大家把一个断续的曲线变成一个完整的曲线的一个教学哦，我们看一下我们这个曲线啊，我们提取上来， 当我们看到这个曲线它是断续的，我们总把它变成一个完整的曲线，我们找到线光，找到手动画线里边有一个转成单一曲线，然后我们确定 啊，他现在就变成一个完整的曲线了， 下面我们看一下这个刀路啊，这非常完美，我们怎么做到的呢？啊？还有 有人喜欢这个土壤啊，还有这个他带有道路的啊，有人喜欢做做这个土壤，然后做给小朋友的，然后喜欢的扣一点赞加关注啊，我会发给你们， 我们看一下实战效果。
