caxa怎么把直线缩短成指定长度

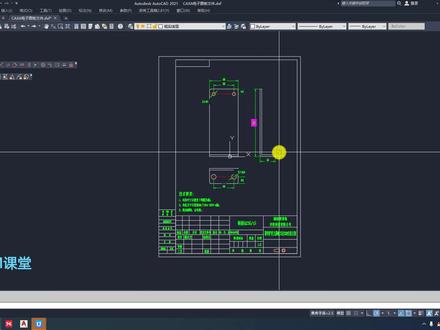

好，上节课我们是讲解了这个啊，文字如何快速的转这个直线啊，这节课我们来讲解一下这个， 呃，像这种啊，我们这种啊，呃，这种标注啊，他直接把这个我们看一下，他直接把这个啊线都给挡住了，然后啊这个标注把这个我们这个线段啊，这个图 啊，这个零件的一个线段都挡住了啊，像这种情况的话，一般啊，我们是因为我们这个用呃卡塞电子图板做的一些文件，然后我们导导入过来的话，一般都会有这样的一个情况啊，都能这样的一个情况 啊，那这种情况的话，我们该怎么来把它这个让他这个线段显示出来啊？首先我们来 看一下啊，我们点选一下这个，我们可以看一下他啊，点选他啊，我们需要把这个 c h 啊啊，把这个属性框啊， 我们把这个属性框给它显示出来，然后我们选择这个线段文，然后这里面就有一个呃，关于这个，呃，我们可以看一下这个选择这个线段，好， 然后这里面的一个我们是有这个，我们把它往下拉啊啊，这面就文字这一项，我们可以看到这个背景，这里面我们可以把它改成这种啊，看一下啊， 我们直接把这个背景给成无，这时候我们看一下啊，这时候他就会啊，就把它更改过来了啊，更改过来了好， 就可以显示出来了，当然我们用格式刷啊，然后我们用格式刷，因为 a 把这个选中，然后把它全部框选啊，这样的话就把它全部手气就更改过来了，全部更改过来了，我们看一下那个就显示出来了，我们撤销，我们来回过来看一下这个原理， 他就是因为我们这个文字啊啊，他这个文字我们输入低看一下这个快捷键，然后输入一个修改，里面可以看到他这个文字 他填充的一个颜色，他默认是一个背景的一个。呃，背景色啊，填了一个黑色的啊啊个白色的，所以说我们只要把它改成五，确定这时候他就会 刚才过来的，然后刚才过来，然后我们再来标注一下这个尺寸，然后再来这里面进行一个标注看一下啊，再标注一个尺寸看一下， 不知道他就会显示出来了啊，就会显示出来了啊，不会挡住他啊，不会挡住他啊。啊？就是因为这个文字他有一个图层啊，他也可以提供一个啊图层他可以把它改成这种， 呃，黑色的，白色的，什么颜色的都可以啊？这里面是默认的话啊，所以说我们需要把它这个背景色啊改成这个五，这时候我们就会显示出来了，然后我们看一下这个填充，假如我们把它改成蓝色的看一下，他这时候呢就会是个蓝色的啊， 好，这就是他为什么会把底下遮住的一个原因啊，这个原因就是这样的一个情况。好。

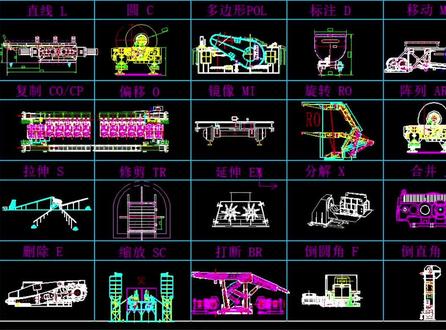

text c a d 画图最常用的二十个快捷键，输入直线命令 l 空格键，选择起点终点。回车这张图缺少的一条线就有了。输入原命令 c， 选择圆心点， 输入直径或者半径，回车这张图就完整了。输入多边形命令 pol， 选择中心点，输入长度，回车缺少的螺母样子，有了。 输入标注命令 d， 选择要标注的尺寸位置，这个矿车的轮距，宽度，高度就有了。输入复制命令 co 或者 cp， 拾取需要复制的仕途，这个工作面布置图就完整了。 输入偏移命令 o， 输入偏移距离，拾取要偏移的直线甘肃土话而过去就好了。输入镜像命令 n i， 拾取要镜像的对 向，回车，选择中心线，矿车两边不对称，你来打我。输入旋转命令 r， 空格键， 拾取掉下来的连杆，选择机点，选择起点终点。 ok 啦。输入阵列命令 a 二回车，拾取要阵列的元素，输入数量，活动一下无名指，单击鼠标右键，选择圆心圆周螺栓位置有了下期接着分享第十一到二十个快捷键。

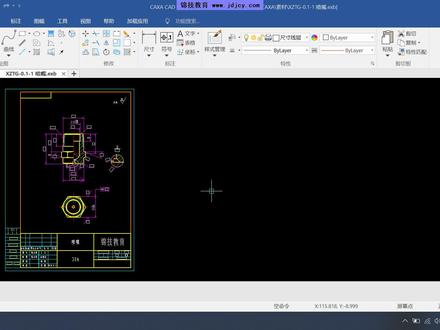

这节课我们来讲解绘图命令的使用，第一个来讲解的是直线命令，我们点击一下直线命令，这样他的直线命令就启动了，也可以输入他的快捷键， 来了之后按回车键，这样也可以启动直线命令。 启动直线命令后，这里面立即菜单会显示有两点线，还有角度线，角等，分线，切线，法线等，分线，射线，构造线等， 这些我们来一一讲解。先讲两点线，在屏幕上任意单击一点，这样第一点就会， 如果想绘制第二点，我们可以点击一下鼠标右键，这样就绘制了，这是最简单的方法，这是最随意的一种方法，我们再来重新启动直线命令， 再点击一点，如果想画一条完全水平的纸线，我们就点击右下角的这个正胶，点击一下看。现在画的线都是水平的或者是竖直的，这种斜方向是不能绘直的， 看啊，如果我们再把这个动态输入打开，我们可以看到这里面会显示他的长度，比如说我想绘制一个一百长度的线，我们输入一百，只要按回车回车键，这样这个长度就是一百， 我们先把它用尺寸标注测量一下，看它是不是一百长度，我们可以看到这个就是一百的长度， 这是会出一条水平线或者是竖直线，竖直线的方法也是，它的原理是相同的，我们随便点击一点，输入它的长度，比如说六十，之后按回车，这样它的长度就是六十， 我们可以连续的绘制，再绘制，继续绘制，这是连续的方法。 再启动直线命令，这里面有个第二项，有个连续有不单根，我们点击一点，再点击一点这个名，这条直线就绘制完了。如果点击连续，就是每次单击他都会形成一形 能连线， 这是两点线。接下来我们看一下角度线， 看，这里面提示与 s 轴夹角，到点成四十五度。 我们先来在图形状随便点一点，看与 s 轴呈多大角度。四十五度，这里面我们可以更改他的角度，比如说三十度， 这样这就是三十度，我们可以测量一下他到底是不是三十度。 三点角度，我们画一下辅辅助线，来测量他的角度。 三点角度，这样一点，这里一点，这一点，看这里显示多少。 这个角是六十度， 我们测量是这个角是六十，这角是直角，证明这一条这个角是三十度， 这是角度线。这里面还可以设置与 s 轴夹角，与歪轴夹角，或者是与某条直线的夹角，他的方法 和 s 轴夹角的方法是相同的，我们可以自己练习一下，这是角度线。接下来再看一下角等分线 脚，等分线，比如说这个三分钟脚，我们可以把它分成两份，长度一百，我们拾取第一条线，再拾取第二条线，看这里面左下角会提示你 接下来你要做什么，他会提示你，如果你不熟悉你就，你就看一下这里面的提示内容是第二条线，这样就绘制了他的 等分线，这个角等分线，我们测量一下它的长度， 采用这个尺寸标注啊， 这水平 改成平行，看，这长度是一百，这是脚等分线， 我们把它复制一下，留在后边备用， 再启动直线命令，再讲解一下切线和发线命令，切线，拾取一条曲线，因为这里面没有画 大圆弧，等这个切线发现我在后面来讲解， 等分线，这几个大家可以自己练一下，这个就是直线命令的用力，我们点击这个小三角，下面还有很多种线，看这里面也可以直接启动，启动我们需要的线，两点线，直线角度、线角等分线，切线、发线等， 这是直线命令的原因。我们再来看一下多断线， 点击一下多段线， 这里面有几种方式，直线或者是圆弧，我们你看刚才我绘制一个圆弧，绘制了一条直线，接下来绘制圆， 我们把这个正标关闭，可以看到把光标，光标挪动的时候，可以他显示他的角度，比如说我们这里输入一把之后，按 tab 键之后就可以更改输入他的角度，比如说输入四十五度 这样一点，这样就形成了这个圆弧，看这是一个整体，这一条线是一个整体， 第一部分是个直线，第二部分是圆弧，当我们把光标放在上面，他作为一个整体出现。而如果我们另有方式，我们用直线和圆圆弧的方式来绘制一条线，大家可以看一下是不是一个整体。首先 这是我们把灯脚打开， 这是第一部分，再再来一部分，把光标放在他就自动识别的这个端点，把光标放在这终点部分就自动识别啊，这是动态书和智能的方法的应用。 把正胶关闭， 可以看到这个我通过磁性和圆弧命令，这是灰指的，它两个形状是大铁相同的。 我们把用光标点击一下这直线，可以看到只有直线部分是一个元素，而这两部分是两个元素， 这两个元素这是多段线和直线，他们之间有些不同，就是在这里面用多段线形成的，他是一个元素，这是多段线。命令这一节课就讲解到这里。

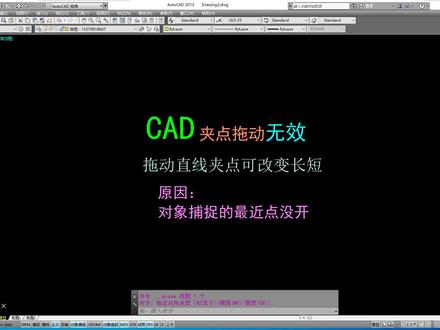

大家好，我是海滨老师，江湖人称海大坑。今天我们来看到这么一个问题啊，就是 cd 里面对于一条直线上面的蓝色假点呢啊，没法对他进行拖动来改变他的长短， 是吧，而这个知识点其实我们是非常常用的，咱们经常需要对于一些直线是吧，然后改变它的长短的话呢，最简单的方法就是选中它，单击这个蓝色夹点往上拉动， 单击这个蓝色夹点往下拉动，就可以改变它的长短吧，是不是啊，正常情况下我们都可以非常方便的去操作啊，在这里呢，给大家准备了几条这样的参照线， 比方说我现在要把这个呃黄色的线拉到呢，大概红色线这个附近来，好，选中他，单击一下蓝色加点，再把光标移到这里，点击一下过来了吧啊，再单击一下，拖到青色 这里，在单机下拖到篮子这里，非常的方便，但是有很多同学说，老师，为什么我拖不动呢？我有些时候吧，明明想拖到这里来，但是他原地不动， 我想拖到这里来吧，他也跑到下面去了。其实这个原因呢，就归咎于对象捕捉里面的最近点捕捉是没有打开的啊，对着这个对象捕捉，然后右键单击一下，点击这个设置，那么在这里面很多的可以捕捉的点，其中就有一个叫做最近点的 啊，如果我把这个勾去掉的话呢，就会出现这种情况，你看啊，选中他单机蓝色加点，我把光标以拉到这个绿色线附近，点击无反应， 是吧，我想拖到青色这个地方来来，你看啊，点击，哎，跑到下面去了，其实啊，你可以注意观察一下啊，当我们单击这个蓝色加点，这光标虽然已经 放到绿色线这个附近呢，按理论来说，我这么点下去应该能够把它拖到这里来吧，但实际上你捕捉的依然还是这个端点，也就是说你的光标虽然在这个地方，但你捕捉的呢，还是这里，这叫身在曹营心在汉，是吧？所以他才会原地不动 啊，再或者我们单机拖到这里来，哎，老师，我的光标放青色线这个附近呢，按常理可以拖到这来吧，但是你实际上捕捉的是终点，看到没有？ 哎，所以说他才会跑到，哎，下面来啊，我们只要把最近点捕捉打开就可以了，这个最近点的话呢，他就是在对象上面的任何一个地方都会具备的一个点。 ok， 我们再来操作一遍，选中他单机来到加点，你看移到这里来，这个地方会有一个最近点，所以他才能够自由的去拖动。好了，这个小细节希望大家注意一下啊，这个就给大家讲到这里。

卡萨三 d 二零二二自动投影尺寸功能专用装备的设计周期很短，经常要在短时间内完成上百个零部件的设计和出图， 其中尺寸标注占用大量的设计时间。使用自动投影尺寸功能可以自动标注在零件设计时输入的草图、尺寸、特征尺寸、 pmi 尺寸等，大大减少了尺寸标注的时间，缩短了设计周期。

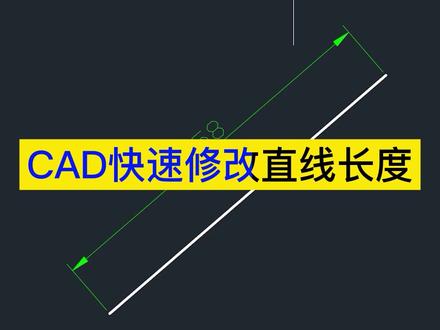

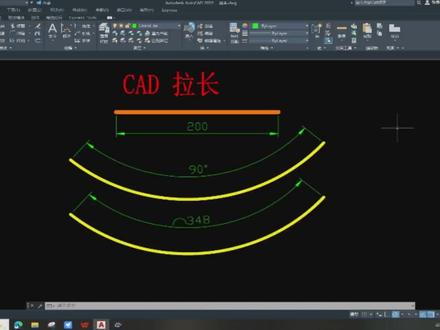

今天去教大家如何去更改一段直线的长短。首先我们可以输入我们的拉长命令 l e n 空格，然后选择要测量的一个对象。啊，我们点击之后啊， 在我们的命令栏下方会有一个增量，大家可以看到这里有一个增量。好，我们点击增量之后，然后再输入 数量，我们输入一个十回撤，这个时候我选择需要修改的对象，我选择一下，哎，那么他就增加了一个十的单位，我们可以测量一下，给大家看一下，我们测量一下。 好，刚才的二十三就变成现在的三十三，你学会了吗？学会的同学记得点赞关注哦。

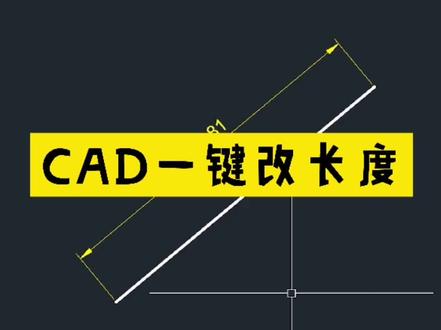

cd 一键改长度，这条直线长六百二十二点八一啊，我想把它改成六百，如何操作呢？我输入 l e n 空格 t 空格，输入长度六百空格，选择直线空格， ok， 完成。
