禾川伺服x2e怎么初始化

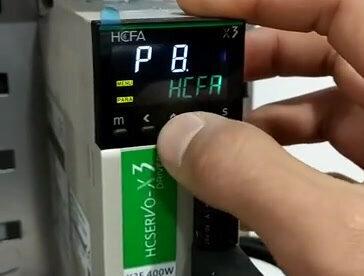

今天我在这里为大家讲解一下核酸驱动器如何通过参数恢复出厂设置。首先我们按 m 键进入参数设置界面，将该界面设置为二十点零六， 设置为二十点零六后，我们按 s 键进入参数设置界面，将该参数设置为一。设置为一后，我们长按 s 键， 驱动器会发生零八三报警，说明此时系统已恢复出厂设置。以上就是我今天为大家分享的核酸驱动器如何使用参数恢复出厂设置，有想要了解更多知识的欢迎在评论区留言。

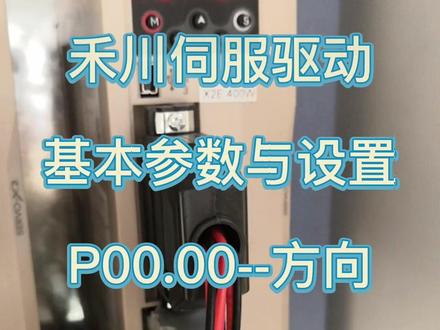

核酸四伏驱动基本参数预设置 img， 进入 p 零点零零选项， is 线进入方向设置 is 线确认参数 通过上键高整至 p 零点零。三、 is 线进入刚性设置， 通过上下键调整参数，数字越大刚性越大， is 线确认参数通过上键调整至 p 零点零。八、 is 线进入周脉冲设置，默认参数为一万，通过左键移动光标，通过上下键调整参数， is 线确认参数。 参数设置完成后，切断电源， 直至屏幕完全熄灭后再次接通电源， 新参数生效设置完成。核酸四伏驱动常用基本参数。

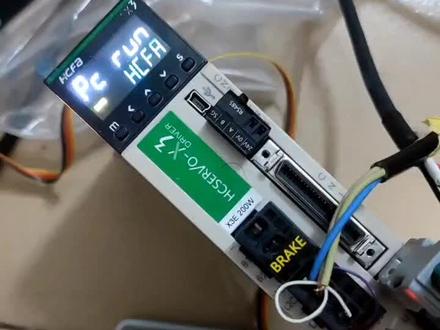

合穿最简单的恢复出厂设置方法， pc 是无法恢复出厂设置的，我们先拔掉编码器的线，然后按一下 s 键，再按一下 m 键，再选择二，零， 按一下 s 键，选择零六， 按下 s 键，选择一，按下 s 键， 可以了，再把两把 g 的线插上，再断一下电， 闪电 回复出厂设置成功。

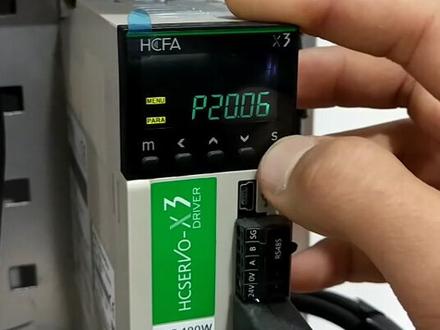

大家好，我是你们熟悉的李老师，今天我来教大家如何把合川的四伏电机，然后恢复出厂值啊。我们来先看一下，这个是合川的四伏啊，驱动四百瓦的驱动啊。 首先我们打在 m 档，打在 m 档弹出一个界面，他的恢复出厂值的值是 p 零 p 二零点零六啊，我们调一下，往左 往左打在十八，然后再往上面加，加到二零 p 二零点零六啊，加加加加，加到零六，对不对？现在是 p 二零点零六啊。注意看一下，打在 s 进入 进入他的恢复，他的恢复出厂值的值是一啊，就是打在一，然后点击确定按 s 啊，弹出这个界面啊，稍等啊。好了，现在报警了，报警了，我们要断电啊，我们要断电处理啊，就可以了。

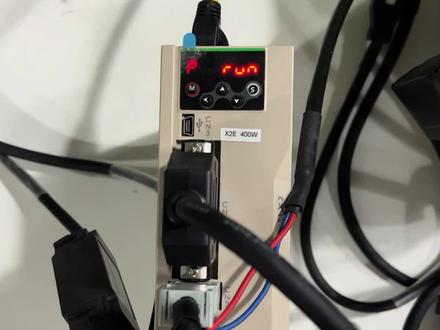

今天我们来介绍一下用总线版本怎样设置四伏参数，我们这里用到的是差二亿的和穿的四伏。 m 键是返回键， 这个是选取位置，上下是调整参数， s 是确认键。首先上电之后我们会进入到 pc 状的状态，也就是使能状态，我们按一下按键就会进入到调整四伏参数的界面， 然后 p 零九点零零是设置账号，按 s 键 进去的话就可以看到有一个参数，我们可以更改这个参数来设置这个四幅具体控制哪一个轴，我们要 用这个来设置成看控制的模式，嗯，这个参数是零六点四七， 看一的话就是看总线模式， 然后具体有更多的参数设置的话，可以详见我们的说明书。

大家好，我是你们熟悉的李老师，今天我来教大家如何把合成的四伏电机，然后 恢复出厂值啊。我们来先看一下这个是合川的是否啊驱动，四百瓦的驱动啊。首先我们打在 m 档，打在 m 档弹出一个界面，他的恢复出厂值的值是 p 零 p 二零点零六啊，我们调一下，往左往左 打在十八，然后再往上面加，加到二零 p 二零点零六啊，加加加加，加到零六，对不对？现在是 p 二零点零六啊。注意看一下，打在 s， 进入进入他的恢复，他的恢复出厂值的值是一 啊，这就是打在一，然后点击确定按 s 啊，弹出这个界面啊，稍等啊。好了，现在报警了，报警了，我们要断电啊，我们要断电处理啊，就可以了。

大家好，今天给大家讲解内容是我们和田四伏电池齿轮比如何设置，这部分内容将以两类情况对大家进行讲解，第一类是我们脉冲型式服 如何设置电子齿轮笔，第二部分是我们总先行的事故怎么设定电子齿轮笔？首先我们开奖的是我们普通脉冲星四座的电子齿轮笔设置的方法，像我们目前在售的叉二 e a x 三 e a、 叉六 ea 以及叉六 s a 这些式服， 我们有以下两种方式来设置电子指纹笔，第一种通过设置 p 零点零八电机转一圈所需的脉冲数来设置。第二种通过设置电子指纹笔分子 p 零点幺零和分母 p 零点幺二来设置。下面这边操作演示给大家看一下。首先说一下，第一种通过 p 零零点零八进行设置，比如我想设定成上危机发送一千个脉冲转一圈的话，首先调到 p 零一点零八，然后把 p 零点零八的 lv 给他设置为一千就可以了， 是无单数，里面的 l 和 h 代表是高低位，我们涉差数都是需要从 lv 开始设定， 在参数设定完之后师傅报警，零八三表示的是我们是否需要从一商店参数才会生效。第二种通过分子分母给你设置，必须要把 t 零零点零八设为零， 这两个参数设置才会生效，否则电机都是按照 p 零零点零八的设置执行的。比如我想设定成升维机，这边发送一万块钱转一圈的话，首先 p 零点零八给他设为零，然后分子 p 零零点幺零给他设为幺三幺零七二，对应的就是目前这个十七位电机的分辨率，然后分母 p 零零点幺二给他设置为一万就可以了。 这时候我们通过上位机发送一万个脉冲，电机就会运行一圈，当我们上位机发送的脉冲频率为一万，在电机以每秒一圈的转速运行。这边补充下我们脉冲型的四伏，还有我们老款叉三 d、 叉三 t 以及叉五 d 这些四伏。 关于这些老款的四伏，我们电用齿轮笔只能通过设置分子零三四和分母零三六来进行设置，设置方法和差三亿通过设定电池轮笔分子分母的设置方法是一样的，比如我想设定成上位机发送一万个脉冲转眼圈的， 他就设置分子零三四为幺三幺零七二，分母零三六设为一万就可以了。 然后我最好就是进行约风一下输入至四五驱动器，这边不再做操作演示。下面我们讲一下第二部分总线型四伏的电子车轮比如何设置。这边主要针对是我们 etat 和平行五倍型四伏的设置方法， 需要我们 x 三 eb 七二 en、 叉六 eb 以及 x 六 f b 等这些准确性私服。我们设置电子储存笔有两种方式， 第一种是通过 t 零点零八或者 t 零零点幺零和 t 零点幺二进行设置，这种设置方法和脉冲型是一样设置的。还有一种是通过某设置对上字典六零八、 f 六零九幺六零九二来进行设置，这两种设置便属于比的方法，我们 不推荐使用，具体的大家可以通过我们 x 三 e 一维凯的总线用户手册的五点一一章节进行查看，里面都有具体的说明，这边多做解释。我们一般推荐使用商维机软件端设置电池完毕， 比如在快乐 c 字中打开电机走设置里面的电机比例映射，就可以对电机的电子齿轮笔进行设置。下面找下使用这种方式如何来设置电子齿轮笔。这边第一个空格里面填的是 目前使用电机的分辨率，十六减两万代表的是十六进去的两万，我们转化为实践值，也就是幺三幺零七二及十七位。 像我们和三四伏匹配的电机，一般有两种，点心的分辨率、磁边十七位的分辨率及每圈有幺三幺零七二的分脉通光边二三位分辨率及每 全有八三八八六零八个。拜访时，在总线控制运行时，控制器以 vpart 通信方式向四部驱动器发送所需要的脉冲式来控制四部运行。因此在电机的比例映射需要根据实际情况来设定。右上图， 例如上图中我们使用的是十七位的编码器，在没有减速器的情况下，所以说我们这边是一比一。 当我们命令似乎运行一个指定单位时，似乎将会运转一圈，也就是轴运转三百六十度。 如果传说中的单位也就是这边设置为三百六十的话，当我们命令是否运行一个指令单位时，是否将会运转三百六十分之一圈，也就是轴运转一度，以此类推。按照实际机械结构，我们在这里设置点成人笔后，就可以实现 应用指令单位与实际物理位移距离对应。需要注意的一点，参数需要输入整数数值，其他数数像分数、小数这些输入是无效的。下面有个案例可以供大家参考一下。 这边以四杆结构为例，比如四部电机经过四比一变比减速机来驱动，导成为六点八毫米的四杆云朵，也就是四杆转动一圈，四杆滑块移动六点八毫米。 这种实际情况下我们就可以设置成像你这样也是为了电机转一圈，对应的脉冲数就是十六减两万，然后电机转四圈，减速机输出一圈， 减速题输出一圈，对应的程序中的单位应该是六点八毫米，因为这边只能输入转数数字，所以说这边写成十比六十八，实际 对应的比例是一样的。通过这样的设置，我们传说中的指令单位就可以和四感滑块的运行距离对应起来。在我们使用的 mc 控制指令中的 d 四三四就可以直接对应。这边相对指令中的 d 四三四设置的是一百个指令单位，对应的就是一百毫米， 一触发这条指令，电机就会运行一百毫米的距离。所以说我们在使用总线性试图的时候，我们就可以使用这种方式来设置电子使用笔 已达到我们程序中的指令单位和实际机构的运行距离对应。今天关于四伏电池轮比设置的讲课就到此结束，感谢大家的支持，再见！

今天我们讲脉冲型 x 三 e 和 x 二 e 极电极脉冲输入接法。首先介绍 x 三 e a 的演示，演示 plc 选择是 hc 二八 a 是 npn 型输出，所以视频演示的都是 npn 型接法。嗯，大家可以看到视频上方的接线图，这是我们常用的脉冲输入接线方法。 接下来我们演示四伏的接线，先将二十八和二十九针角接至电源的二十四伏正极， 接着将二十七号蒸饺接到 plc 的脉冲输入， 再将三十一号转角截至 plc 的方向输出， 此时我们的脉冲线就接好了。嗯，下面我们演示一下斯普的 d i 接线， 根据我们似乎手册上的 cne 接下方法，将 x 三亿的 cne 接口的三号整整 截至二十四伏公共端。 我们的 x 三意义是，呃， d i 是支持 pnp 接法和 npn 接法的，所以用 npn b 接法的话， d i 的公共端接零符也是支持的。接着四号的增长需要接到。嗯， plc 上公共端为零符的输出点歪五作为外部四幅审核控制 到这里，我们的脉冲接线就全部结束了。下面我们商店来设置一下是否的参数，将 p 零零点零一设置为零，控制模式选择为位置模式， 将 p 零零点零五位置指令来源选择为零，脉冲指令四伏的电子齿轮笔 p 零零点零八设置为千，意思为一千个脉冲电极转一圈， 设定完后使用二八输出。脉冲输出频率为两千克的脉冲，也就是一秒钟 plc 输出两千个脉冲，此时经计算匀速运动的转速应该为一百二十转每分钟。 现在开始输出，我们在输出后查看这一点一五，从指令技术起，确定每秒指令单位的增长约为两千，然后查看是否转速反馈 pmc 点零一为一百二，那么差三亿的脉冲输出就设定成功了。 pnp 型的接法如接线图上所示， 接下来演示叉二亿的四步接法，演示的是 nbn 型接法，大家可以看到视频下方的接线图，这是我们常用的脉冲输出接法， 由于时间原因，我这边使用事先焊好的三 a 接头呃，先将三十五蒸饺接到二十四伏电源正极， 然后将四十三针角接住 plc 的脉冲输出， 最后将三十九尖角接到 plc 的方向输出， 那么脉冲线就接好了。接下来进行四伏的低安接线， 根据我们四伏手册上的 cne 记写方法，将差二亿的 cne 接口的十一真假 是二十四伏电公共端 九号增长，截至 plc 上公共段位零服的输出点外五 作为外部的似乎水能控制到这里，我们的脉冲接线就全部结束了。下面我们来设置一下似乎的参数，将 p 零点零一控制模式选择为位置模式， 再将 p 零零点零五位置指令来源选择为脉冲指令电子齿轮笔 p 零零点零八设置为一万，意为一万个脉冲电极转一圈 接完病。 设定完后使用二八输出，脉冲输出频率为两千赫兹脉冲，也就是一秒钟 plc 输出两千个脉冲，此时经计算匀速运动的转速应该为十二转每分钟，那么这个时候差二亿的脉冲输出设定就成功了。 屁型接法，如接线图上所示。

今天我们演示四伏如何实现模拟量控制的速度模式，本次用到设备有 x 三 e 的一百瓦四伏驱动器一台， x 三的一百瓦电机一台， q 一 plc 一台，以及 hcqx d a 零四杠 b 模拟量输出扩展模块一个 x i e 私服默认的 a i 一功能为模拟量速度指令输入功能。因为时间问题，接线事先已经接好，接下来讲一下接线的步骤。首先将 hcq 叉的零号扣 通道一模拟量输出，接到四幅 cn 一的模拟量，输入三十二针角。接着将 hcqx 的九号口通道一模拟量卷地接到四幅 cn 一的模拟量参考卷地三十三针角，此时模拟量线就已经接好了，下面讲一 下四伏的 di 使能接线，将 x 三 e 的 cn 一接口的三针角接二，四伏公共端四号针角接 plc 上，公共端为零伏的 di 输出点作为外部四伏使能控制到这里我们的四伏接线全部结束了。 接下来是 plc 的参数设置，根据图中所示，先选择 hcqx 杠 da 零四杠 d 模块，然后选择启动参数，接着选择通道一的模式。 da 零四模块的输出模式有如下几种， 此次演示选择模式一，双击后直输入一，点击确定，按 m 键进入参数选择， 选到 p 零零点零一控制模式，选择按 s 键进入，设为一，选择为速度模式，选到 p 零三点零零速度指定来源选择按 s 键进入 设为一。选择为 spr 指令，选到 p 零五点零零 ai 一最小输入，按 s 键进入设为负十点零零，设定为负十，辅 选到 p 零五点零一 a i 一最小值对应设定值， is 键进入设为负十点零零，对应 p 零五点幺四中 a i 设定百分百转速三千二 pm 的负百分之十，也就是反向塞板站每分钟 选到 p 零五点零二， ai 一最大输入 is 键进入设为正十点零零设定为正。师傅 选到 p 零五点零三， ai 一最大值对应设定值，按 s 键进入设为正十点零零，对应 p 零五点一四中 as 设定百分百转 三千 ipm 的正百分之十，也就是正向三百转每分钟。 x 三一的 di 端子齿能功能默认为 die， 通过 p 零四点零一 die 端子功能选择可以更改 die 的功能。四伏齿能的功能码为一，设置了参数，参考下图， 接下来进行演示。首先用 p l c 输出 di 信号，启动四伏使能， x 三 e 显示屏显示 s a round 十速度模式下使能成功。在 x 三 e 上按 m 键进入参数选择，选择 p 二十一点零一，点击转速反馈， 用 plc 在 da 零四的通用二一中设置三万二，此时可以看到 x 三一屏幕中显示正二百九十八，表示正向二百九十八转每分钟模拟量控制电机转速会有百分之一的误差，使用万能表 测量三十二和三十三整角间的模拟量电压为十伏左右。再用 plc 在 da 零四的通道一中设置负三万二，此时可以看到 x 三一屏幕中显示约为负两百九十九， 表示反向两百九十九转，每分钟使用万能表测量三十二和三十三整角间的模拟量电压为负十伏左右，模拟量控制的速度模式设置成功，此次演示结束。

大家好，今天我们讲叉三 e 四股的内部多段位置如何实现内部位置指令最多可设置十六段，不同的指令数，每段配置不同的运行速度和加减数时间。有顺序执行方式和随机执行方式， 依次或者任意执行某些段位自指令。顺序执行方式有单次运行、循环运行、单次连续运行和循环连续运行。 随机执行方式是随机执行选定段，通过 di 端子和通信选定段序号。本次视频主要介绍单次运行和 di 端子切换运行。首先介绍顺序执行方式。第一步，先接线，将 cn 一端子的公共端砂 引角接到电源的二十四伏四号角接到 pox 的输出端， 六号角也接到 pos 的输出端。 将外部电源的零服接到 plc 的输出公共端，这样接线就完成了。接下来进行第二步，参数设置。首先将控制模式 p 零零点零一改为零，位置模式将 p 零零点零五改为二，绘制指令。 本次操作内部位置死亡信号贴的是六号角，对应参数是 p 零四点零三，所以把 p 零四点零三改为二十五即可。 对于顺序执行方式，可设置持续段序号和结束段序号就可以从持续段开始依次执行，直到结束段，可以选择单次运行或循环运行。单次运行时，结束段执行完成之后就不再运行。 循环运行时，结束段执行完成之后又从此时段开始执行，直到用户终止运行。另外，顺序执行方式可设置段与段之间的等待时间， 等待时间的单位是秒或者好秒，具体单位由 p 零八点零五等待时间的单位设定为零时，等待时间以好秒为单位为一时，等待时间以秒为单位。奔驰 操作，将 p 零八点零零设为零。单次运行 将 p 零八点零一设为一， p 零八点零二设为三，也就是设置了三段位置。最后一步功能实现，首先将驱动器上驶呢？ 提醒一点，使用内部位置指令时，在事不昂之后，还需要通过 di 输入内部多段位置使能信号才能给出位置指令。此时触发内部多段位置使能信号， 电机就会按照我们设定的来跑。第一段，第二段，第三段，本次操作是单次运行，单次运行时结束段执行完成之后就不再运行。第二部分介绍随机执行方式， 可通过 di 端子输入信号或者通信设定选择执行哪一段。用 di 端子选择断序号时，要选择最多四个 di 端口，分别配置 di 功能六七八九。参教下图 表中阴影填充的单元格表示相应的低压端子输入信号有效，没有阴影填充的表示输入信号无效。 首先进行随机执行方式的第一步， di 端子接线。在顺势进行接线的基础上，选择四个 di 端口，分别将七号角、八号角、九号角、十号角接到 p 二、 c 的输出端即可。 同顺序执行方式一样，也需要设置 p 零零点零一为零， p 零零点零五为二， p 零四点零三为二十五。 然后分别配置 di 功能六、七八九将是个 di 端口，分别对应的参数， t 零四点零四为六， t 零四点零五为七， t 零四点零六为八， t 零四点零七为九， 把 p 零八点零零改为二。第二段子切换运行。本次实验分别随之宝第一段、第二段、第三段设置，第一段的位移量为五万，第二段位移量为六万， 第三段位移量设置为两万。首先将 驱动器上十能，然后进行选段，使用内部位置指令时，是不是能一定要输入，然后进行选段。注意，通讯和 di 选段的时候一定要先选择断号，再输入内部多段位置使能信号。 如果先输入了多段位置使用信号，是否会默认去运行第一段位置或上一段位置？在运行过程中 通讯或者 di 可以提前选择下一段位置。要去运行下一段位置，必须将内部多段位置使用信号再输入一次。运行中，内部位置使用信号是不能中断的，一旦中断是否就会停止？四个 di 功能输入都无效的情况下，就会去执行第一段取食， 触发内部多段位置使能信号，电机就会按照第一段的位移量跑起来，然后跑第二段，先把内部多段位置使能信号 关掉，把 di 功能六至一，按二正字编码确定选择哪一段，也就是二正字幺零零零，此时触发内部多段位置使用信号，即可跑第二段公里。跑第三段，先把内部多段位置使用信号关掉，把 di 功能六至零， 恋爱功能七至一，也就是二君子零幺零零，此时触发内部多段位置使用信号，即可跑第三段。

这是叉二一系列合穿私服驱动器，内部定位功能，通过 modbus 或外部 l 接口。他是标准的 can open 总线型私服驱动器，稳定可靠，是松下的国产替代品，价格美丽，值得拥有。
