北大青鸟应急照明箱通讯线如何接

青鸟集中电源接线，这个是消防电源，这个没接线的端子是什么？这个是联动反馈线，这个是和控制器的通讯线，这个是联动启动线，要注意这个是要无源动作信号， 这是灯具输出线，负极红色，这排是正极。往上看这个空开是备用电源开关，主用电源开关在哪？你看见了吗？

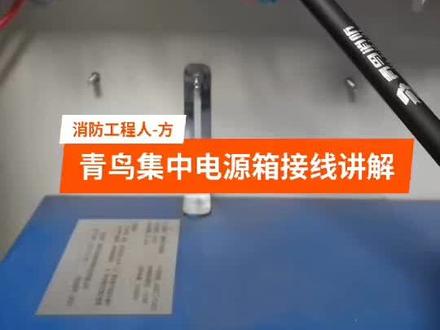

我们青鸟的或说我们这个中科自创的，他的一个应急照明控制主机该怎么接线？今天我们来看一下。首先看到我们后面应急照明主机需要接线的位置，就在我们最底下这块端子上面。 第一个是咱们的一个二百二十伏的一个镜线，二百二十伏的电就接到我们这两个口下面去，然后地线 去接到这旁边段子，这是二百二十的进线。再看到我们这个主机的接线板，他有空一、空二，空三、空四，每个空端子上面都有 a 一、 b c 一， 有三个段子，一共十二个段子，每一个 com 一都代表着一组段子， 我们在接线的时候接 a 一和 b 一，我们这个框端子其实就是我们联网端子，也就是咱们集中电源箱里面的联网线接到我们主机上面端子。在我们集中电源箱里面也有相似的 a 段子和 b 段子， 这个集中电源箱的讲解在我们左下角，海豚知道里面有 a 一和 b 一两个端子，一组 com 端可以接三十二台集中电箱， 也就是它的一个容量是三十二，我们有 com 一 com 二 com 三 com 四，也就是说咱们的总容量是三十二乘以四，就是一百二十八个箱子，一旦超过三十二，咱们就要接到另外一组单子里面，重新发 放一条线过来，接到我们对应的 a 二 b 二，或说 a 三 b 三里面。我们后面其实是几个不同的接口，这个一般不用管，这个是二三二协议，这个是四八五协议啊，这个一般不是我们接的，在我们这边 j 五 f k 负 f k 正，其实就是我们主机的一个联动之后的反馈， l d 负 l d 正就是咱们的一个启动端子。 我们在联动的时候有几种做法，可以直接通过联网线控制各自的集中电源箱的一个代码，以及我们 每一个灯具上面他都有一个二维码，咱们可以扫描一下，做成一个应急方案。每一栋楼他每一层楼他 有几个灯具，每个灯具的编码是多少？咱们可以做成一个类似编码表一样的东西，控制对应的楼洞进联洞， 这是一种。第二种也是我们很常见的，有很多兄弟他用的应急照明品牌和报警品牌不是同一个厂家的，我们这个时候可以通过模块来控制硬照明主机。 在 l d 负就是我们模块的启动，负和正就是启动端子 f k 负， f k 正就是我们反馈段子，我们这边有两个点，把两个点推上去，在 n o 端的上面， 我们在接模块的时候就接无源启动，把这两个点推下来就是我们现在的位置， 它是需要接一个有缘启动，比如说咱们需要接一个电瓶模块，它的启动线就接到 l d 负， l d 正，反馈线就接到 f k 负， f k 正，这个是咱们集中电源线五 g 的一个接法。

大家好，今天为大家介绍一下青鸟消防新国标应急疏散照明控制器。 ps， 零一我们以壁挂控制器为例，介绍一下控制器的操作，立柜琴台也可以参考教程。 接下来介绍一下指示灯。首先是主机备电的工作，运行状态，绿灯亮表示工作正常备电，没有使用备电灯就不会亮。运行状态代表主机系统正在运行，运行灯闪亮。故障灯是主机上存在故障的时候，故障灯会亮黄灯。 下面是消音键，消音键就是当主机爆出故障或者应急的时候，它会有声音发出来，然后我们按下消音键，这个消音键灯会常亮，复位一下 消音键灯会灭掉，这个是系统故障，系统故障是当系统存在故障无法正常运行时候，灯会亮黄灯。下一个是调试，当主机处于调试状态， 主机可以去进行一些其他的调试操作， 这个是充电，充电是指我们的备电在充电，这个是应急，应急是可以一键启动控制器的应急，这个应急灯会闪亮，并发出声音提示。 另外如果我们通过模块应急，这个灯也会闪亮。 最后是操作允许，当操作允许灯亮的时候，我们可以进行一些其他的联动操作。 接下来我们说一下系统里边的一些具体操作。首先点登录者，这里我们可以切换用户，不同的用户有不同的权限。登录以后，这里首页是显示我们的一些状态，比如应急的数量， 联动数量包括故障的数量。下面是查询，查询可以查询主机 电源、灯具的状态。另外我们可以在主机信号浏览这里看到主机的状态，比如我们这里一号机绿灯表示在线，黄灯表示离线，也可以切换到图形去查看。 接下来是电源的状态，电源状态我们可以看到一个电源黄色表示离线，灯具状态也是一样的。 另外是一些其他设置，这里点击设置，点击其他设置可以看到这里有些具体操作，我们看一下设置里面的操作，设置里面我们常用的是其他设置，第一个是主机消音，对应我们这里的消音按键， 第二个电源消音可以选择对应的电源消除故障音或者应急的提示音。第三个是复位，复位对应我们这里的复位按键。第四个是校时，我们可以对系统进行时间的修改， 点击确定再点校时就可以了。 第五个是自动计月检功能，这里可以选择手动或者自动，选择自动时候，它每过一个月或者一个季度会自动进行计检。第六个是手动方式的更改， 比如手动允许或手动禁止，我们这里改为手动禁止点击保存，手动禁止的情况下 是无法手动启动一些设备的应急。接下来是系统其它里的一些设置，比如这里的软键盘，我们可以看到这里是只有一个鼠标的，在鼠标的情况下，我可以通过软键盘去输入数字和英文， 这个是扬声器的音量，这里我们可以调节扬声器平时报故障音量，但是这里不建议调成零，防止我们遗漏一些警情。最后语言可以调试成中文或者英文，这就是我们应急照明控制器的常用操作。

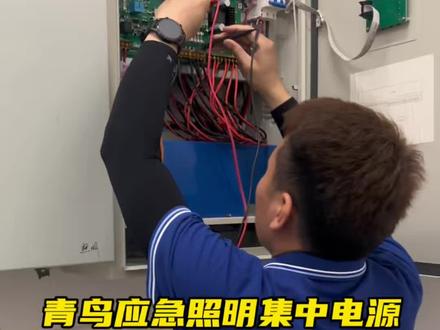

两个保险烧掉了。 嗯，可以了， 保险丝烧掉了，换了，马上回工。

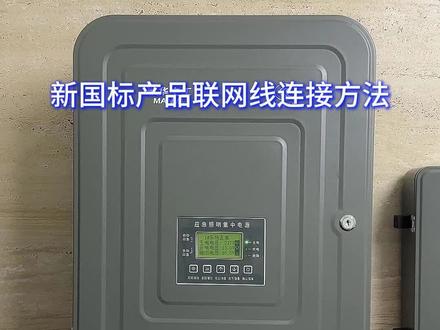

下面讲解新国标启动电源箱以新国标控制器联网懂线连接方法，新国标控制器以电源箱产品采用，是全新的联网二懂线连接，总共有四个情况，情况一， 控制器、集中电源箱都是新国标产品。情况二，新国标的控制器混接新国标的集中电源箱，再加老国标的集中电源箱。 情况三，新国标的控制器，新国标的集中电源箱后面混接老国标的集中电源箱。 情况四，老国标的控制器，新国标的移动电源箱混接老国标的移动电源箱。今天我们先讲解情况一，控制器、移动电源箱都是新国标产品，如何接联网线？ 打开我们控制器可以看到我们这里有通信总线，还有一个看扩展端口，如果都是新国标设备，那我们是从这个通信总线走线出来，到集中电源箱 通信二总线这个端口，再从这个端口引一条线到下一台集中电源箱的联网二总线。联网总线不建议在桥架里面，并且最好在集中电源箱里面， 一是后期容剪线容易，二信号稳定。

本期视频呢，咱们给大家介绍一下泰汉的应急照明控制器如何进行接线以及它的应用方法。应急照明控制器呢，我们主要是用在集中型的应急照明系统，主要用于配接集中电源或者是应急照明配电箱。我们是通过 h 一 l 一 这组看联网端子连接 第二组， h l 是 与应急照明控制器之间进行联网，在点位多的时候，我们需要多台控制器连接。 ab 端子同样为通讯线与火灾报警控制器来进行联网，当火灾报警主机接收火灾信号之后，直接通过 ab 联网线给到应急照明控制器来实现远程抢起。 如果火灾报警主机无法跟应急照明控制器直接联网通讯，那我们可以通过第二种的降级方式干接输入，就是我们给他一组无源干接点的开闭点的信号，只要这两个段子进行断接，那么我们的应急照明控制器直接进入到强行状态， 在模块选型时，可以选择三二零七的二线制无源模块来进行触发。当现场灯具有应急有故障的时候呢，我们可以通过消防控制室进行集中显示。

接下来我们看一下应急广播，刚才跟咱们这的老师又沟通了一下，应急广播的使用的时候呢，第一步我们要先设置 啊，一般一级广播是在总线盘上，大家这样这样没有写啊，如果是考试的时候，一定是一定是在这些区域里面，比如说这可能人家贴了个口需纸写的应急广播，那么你操作的时候，第一步功能，第二步设置， 第三步有个设置手动控制状态，让应急广播所在的这个区域，这允许手动允许啊，然后点五手动允许，我们是设身允许，如果你不知道手动允许目前是自动允许的状 的话，一旦发生火灾，他会自动去，根据你系统里面设置的这个逻辑关系，自动会去广播的啊，现在我们要手动去允许确认啊，我们看到这里手动允许已经开启 手动游戏，开启找见，从这口区这找见应急广播，按下这个按键，按下这个应急广播这个操作按钮，你按这里就可以使，也可以使用了， 如果不按楼层就是缺楼广播，如果你按楼层就是一楼单个楼层去广播， 假如说这是一个二十层的楼啊，后面可能就是一些溶于设计是吧，他就空想一些了，一到二十层，我们第十层着火了，哎，着火层，着火层的下零层啊，我们可以这样，居民请注意去通过他 的楼层已发生火灾，请不要惊慌，请有序的疏散，这是他预先设计好的一些话去广播，我们一般是警铃和应急广播。呃，这个交叉的，居民请注意交叉广播，您所在的楼层已发生 根据我们的介绍监控的情况，然后再确认是不是要通知，通知楼上的各层人员，让他们去知道， 然后最后再通知后面。广播完以后我们可以关掉，在广播的过程中我们可以拿起喊话器 啊，海花器，看这边是这边是有这个，有这个，有，有这个，对，麦克风，然后这样这样拿啊，按下这个， 按下这个手柄，现在就可以，这就可以对着嘴喊话，喊完以后松开啊，就可以啊。比如说你要有些特殊的指令要法，你就拿这个去喊，可以手动插入啊。

这是最新款应急照明筒灯，接线方式依旧延续三线制，根据产品背部标识，蓝色为零线，棕色为充电火线，红色为开关线。接下来接线给大家看一下新款跟老款有什么功能差异。首先我们将零线跟充电火线接入电源进行通电， 此时灯具进入充电状态，断电后灯具应急照明功能启动。接下来我们再尝试将零线跟开关线接入电源， 接好后，我们可以看到灯具不再像老款产品一样可以正常点亮。这就是新款跟老款产品的一个功能性变化，我们只有将充电火线接入电源，灯具才能实现日常照明功能。也就是说，新款应急筒灯想要用于日常照明，必须保证充电火线带电。

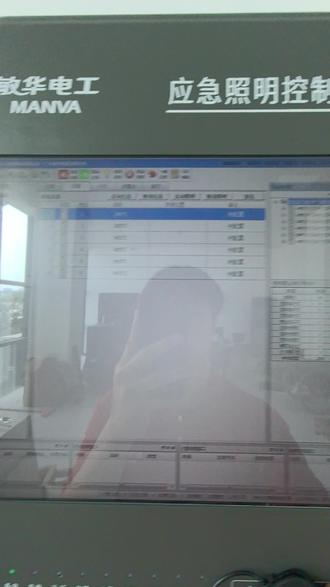

我们现在回入通信线，每个配件箱地址都已经编好了，故障信息也消失了，每个配件箱也都上线了，然后我们开始主机的简单操作，命令 自动登记，这一步是把配件箱都登在这个主机上面，好进行开始扫描， 一定要等待这个加载栏完成才可以完整数据中，然后完成之后添加注册，点击添加注册就可以了。然后现在在等待中。好，现在已经扫描完成，然后点击添加注册 成功，导入六台设备，点击确定，然后关闭就可以了。然后下一步命令，这一步是把那个灯具同样录到这个主机里头， 然后设备编制这一块你一定不要再重新分配了，要不然的话到前我们前期编好的地址它会重新会更改的，所以说这一步千万不要动，然后灯具编制，然后选择全设备就行了，因为我们已经在那个备电箱里头已经编过纸了，所以只用查询 u i d 信息 就可以了。等待依旧跟那个制作机一样，等待它显示已完成，然后点击保存数据就可以了。好了， 查询登记， u i d 操作已完成，然后点存，点击保存数据好完成，这个基本上都结束了。然后还有， 那就是以前了，现在都是引导方式，紧手紧引导好了，这个就已经简单完成。设置完成了， 本机的设备安装位置，因为我们没有专门设置分区，所以说都是最原始的啊演示，然后正常消防测试这个分区里头，然后这都是我们的灯具， 然后一会儿我们进行这些，呃，应急使用，应急进行测试就完成了。好，现在我们的空位器正在抢起，我们现在应急开始测试 筒灯应急， b l 灯闪烁， 疏散出口双面单向。好，检查一下我们的楼梯间 照明灯，单向楼层显示不在正常状态。调试结束，我们现在准备离开，因为我们前期跟现场人员沟通非常效果非常好，然后他们也非常的专业，所以说线路上基本没有任何问题，也让我调试的非常顺利。 好，我们现在走了，去下一个调试地点。
