02:16查看AI文稿AI文稿老师老师啊，怎么把我的这个图纸上所有的管装原装给他编号呀？那首先我们来看一下他是什么性质的，点一下，发现他这个快，那咱们先把它提取出来，输入快捷指令 sim 空格，选择他空格确定， 然后复制指令 co 空格，咱们把它复制到旁边来，我们在这里给他进行操作，不然的话原图内容太多了，咱们不太方便做出来之后他是快，我们先把它全部选中， 找到分解的指令 x 竖 x 空格，将它分解成圆。好，分解成圆之后，咱们就可以给他进行编号，那咱们用到一个坐标，标注指令 z b， b， c 数 c bbc 空格，设置 s。 好，咱们先给他设置一下，拿到这样一个界面之后，我们点击这里的显示模式，选择为仅显示编号。哦，我的这个编号前面还有加一个 g， 那你就给他一个英文字母 g， 其实编号唯一，那就是 g 一啊，好，点击确定，然后下方有个 p 呢，标注 q， 我们输入 q， 他是圆，我们就选择圆心编号，把其他的取消，勾选框选所的管装，然后空格结束，点击关闭。好，你来看一下这样一个效果， 我们现在是不是就把编好了，但是呢文字比较大，那么选中这样一个文字 s im 空格，选择文字，然后全部选中，然后打开咱们这样一个特性的快捷指令，在这里 ctrl 加一，按一下， ctrl 一来到特性面板，把它的一个文字高度给它进行了调整， 在这里我们给它改成一个零点五啊，先试一下回车确定，你看一下做的文字，是不是这个可以比较小呢？我们再把它关掉，继续输入 sm 空格，选择这些对象空格，移动指令 m 空格，咱们将它往左边移动一下， 放在这个圆里面，你看一下所有的管状，是不是就是按照这样的顺序给他编好了？编好之后我们再选中他啊。移动指令 m 空格，选择一个基点，咱们把它再放到我们之前的图纸上，大概在这个位置，咱们再给他放回来。 好，这位置咱们需要捕捉一个点，把放回来，你看是不是所有的编号，咱们就编好了。这个好，那你刚才用这么快的键，我记不住呀，记不住。快捷键，我推荐你使用这样一张 cad 加天真的快捷键大鼠标垫，你知道的指令和不知道指令都在上方，我把它放在视频左下角的小黄车里，赶紧带一张回去，用起来肯定可以极大的提升你的办公效率。
3937CAD锋
01:39查看AI文稿AI文稿天正建筑对工程装批量编号以及批量标注坐标，首先呢我们要知道坐标标注的快捷键，它是 z b b z， 你输入 z b b z 空格，然后在下方找到设置 s 来输入 s s， 之后呢，我们将绘图单位改为你，然后呢将这里仅显示坐标改为全部显示，其实编号设置为一， 点击确定，然后我们再找到下方的批量标注 q， 输入 q， 然后这里呢，我们勾选圆心，因为我们的妆是圆的，所以我们标注的点就是圆心，来把他们全部框选，接下来空格确认， 然后呢再次空格结束，它可以看到我们的标注全部都标好了。标好了之后呢，一般我们都是要生成坐标表的，所以这个时候呢，我们在咱们的快捷键大鼠标垫中找到升坐标表 s z b b， 输入 s z b b 空格，然后呢把它全部框选空格确认，这里呢鼠标左键在空白的位置点一下，然后我们来看一下它的坐标全部都自动生成好了，而且还带编号的， 是不是非常简单，老师你这个方法好，但是快递键我老记不住，咋办呀？记不住没有关系啊，我给咱们做建筑的同学专门排版了一一张 cad 加天正建筑的快捷键大鼠标垫，它里面呢不仅有我们 cad 里面常用的快捷键，包括绘图啊，修改标注功能里面都有，而且呢还有咱们建筑方面同学所用的 咱们天正建筑的快捷键，它里面包括着网柱子，门窗，房屋屋顶，楼梯立面抛面，文字表格，尺寸标注以及符号标注，还有咱们的图层工具，这样的一张四十厘米乘以九十厘米的超大鼠标垫呢？我就把它放在视频左下角的小黄车里了，你赶快点击就可以把它带回家。
494吴川小涛

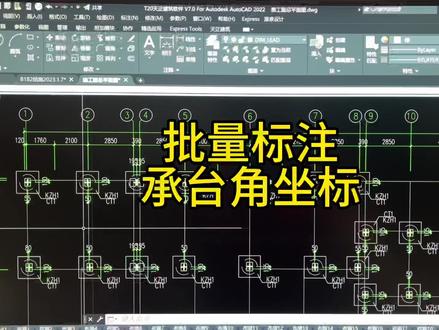

02:42查看AI文稿AI文稿基础图成台角，批量标注坐标，在标注坐标之前，首先确保这张图纸的坐标已经靠近缺的了，然后再来看一下这个成台的特性， 点击下这个前台，按住孔称键不放，再按一，他的特性是一个多段线，多段线就可以对他进行批量编号了。然后前台是多段线， 里面也也有一个多段线，我们就要把其他的图层隔离起来，防止其他的图层干扰。输入快捷键 layiso 空格， 这里有个设置，点击下设置，这里他有关闭，有按入，我们选择关闭， 就输入 o 空格，再输入 o 空格，然后选择要隔离的图层，点击下这个平台，点击空格键，确认其他图层就隔离了。 输入 a、 d， d， a 空格，输入 s 绘图单位，因为这张图纸的绘图单位是毫米为单位的，我就选择毫米，要求单位是米， 然后选择世界坐标，这里全部显示行驶编号，从一开始，然后至高就选择一个吧，看一下，选择十六十，点击确定下面音栏，这里 批量标注 q， 输入 q， 然后这里勾选多段线，零点就框选图纸 空格键，确认没有东西出来，因为图层隔离起来了啦。然后输入 l、 a、 y、 o、 n 空格，恢复图层 坐标编号，坐标编号还可以对它进行坐标导出来的，输入 s、 a、 b， b 空格，选中图纸空格键，确认， 选一个坐标表出来，选中坐标表右基数 标选择，选出一笑一念标注，导出坐标。好了，视频就分享到这里，谢谢大家。
236吴川小涛

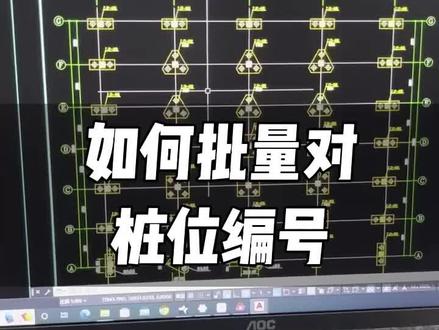

01:03查看AI文稿AI文稿后台有粉丝问我，像这样有很多装备的时候，我们如何去对他进行一一的编号，今天我们来学习一下。首先我们输入天证里面 zbbz， 然后空格，这个时候呢找到下方的设置，我们输入 s， 这里呢我们 将这里的显示模式，我们点击它，然后选式，把它选择成仅显示编号，点击确定，再来输入下方的这个标注 q， 输入 q， 然后呢这里 我们看一下，这里我们的这些装呢全部是圆，所以呢选择圆心，然后呢全部把这些装框选上，框选上之后空格确认，来我们看一下， 这样就可以对他进行一一的编号了啊。当然在我们 cad 的使用过程中呢，还会用到一个大量的快捷键，不管说你是改图画图都会用到，在这里呢我给大家推荐这样的一张 cad 二维加三维快捷键的大鼠标垫，它里面总共 包含了二十四个绘图工具，三十六个修改工具，十二个标注工具，十二个功能，还有三十六个三维剑魔，我把它放在视频左下角的小黄车里，赶快点击带一张回家，像这样把它铺在你的电脑桌上，会大大增加你的绘图效率。
183吴川小涛
02:03查看AI文稿AI文稿陈浩啊，你快来快来，就是我现在想要把这些妆原装全部做一个编号呢，按顺序去编下去，一二三四五六七，但是呢，他这妆也太多了吧，我要一个一个去标的话，那不是得标一晚上啊，你这有没有快一点的吧。 这个当然用啊，这个我们首先呢把这个原装给它单独隔离起来，这里我们用到一个叫做涂层隔离的快捷键，涂层隔离 layso， 对，来输入 layasolayso 空格，好，点击这个圆哦，空格确认 好，可以看到我们所有的圆就单独被隔离起来了，然后再输入快捷键 abhabh 空格空格，好，这里呢，我们把起始数字改为一改为一，然后在最右边咱们选择上下分行，行左起。嗯，好了，点击确定，然后把所有的圆 全部框选上，全部框选空格确认空格来，你放大看一下。哎，真的是一一对应的。对，他现在是从小大大，对，他现在编号就全部编号了。那我还想把这些原装呃做一个坐标标注呢。这个你再输入 zbbz。 呃，好好，这里我们选择最后一个，取出原基本点点。这个好，把这里全部框选上好，空格确认好，找到一个空白的位置，点击一下。 哎，来，你放大看一下，这样就会自动生成他的坐标表。哎呀，老师你这个，嗯， cd 做的也太好了，就是你当时说那么多快捷键我咋都没记住呢，你能有啥办法让我能快速记住？你刚说那些快捷键我也想学习好好学一下，好，记不住的话没关系啊老师，这里呢专门准备了一张咱们包括 cd 加天证的建筑专用快捷键，它是包含了咱们 cd 最常用的绘图工具、修改工具、标注工具功能。而且呢还有咱们天证方面的轴网、柱子、门窗以及咱们的楼梯呀，避免抛面文字样式， 咱们的符号标注、图层工具等等。然后这张鼠标垫呢，我就把它放在视频左下角的小黄车里，你点击就可以把它带回家。
716吴川小涛
03:03查看AI文稿AI文稿大家好，这一期呢给大家演示一下一键批量标注编号的功能，首先我们打开一张平面图， 这个呢是一个场地上的一个碎石砖的一个平面图，然后呢我们想把所有的这些砖位都给他编个号，或者是标个坐标，都很简单。那么首先呢大家可以看到 他们是圆，然后我们选择右键菜单，还是跟上节一样标坐标的一样，快速标注所有节点，那么我们这个碎纸砖呢，他是圆，所以呢其他的选项我们就不用勾选，我们就 只需要识别这个圆心就 ok。 好的，那么识别完以后呢，我们选择这个标签， 然后这个引线上方文字序号呢？如果说我们只需要编号，那么我们把这个文字把它删掉。好的，我们从一开始每个增加一点开始标注， 那么大家可以看到这个编号呢就已经已经标注出来了，然后这些大小啊， 旋转角度啊这些上期视频跟大家介绍过，这里不再多说，可以自由修改。那么如果说我们这个 编号呢，如果说写一位数太单调了，我们直接在这个工具条上面可以直接选择工具条上面的这个标注功能，然后我们把这个序号， 我们可以把它设置为零零一，注意这里设置了三位数，然后我们标注，你们可以看到呢现在出来的这一个， 把我们刚才标的刚才标的这一个，把它把它关掉。先 最近在这个工具条上增加了一个显示按钮，关掉它就不显示，打开它就显示，把刚才这个把它关掉，当然你也可以选择全选删除这个任， 那么大家看到现在我们标出来呢，就是三位数，如果我们还想，比如说一样的啊，比如说四位数，我们再加个零，所以四位数好标注 出来以后呢？我们还是还是把刚才标的这个关掉，我们可以看到我们现在出来这个呢？他就是一个四位数的一个标注。
94慕元
01:58查看AI文稿AI文稿老师，老师啊，这老板他让我把这几百个图纸的这个装号给他统计出来，哎，这么多，我怎么统计啊？你有没有快一点的方法呀？就是把它编号做出来，然后坐标也做出来，是吧？对，来，这个很简单啊，来，我们有一个符号标注里面坐标标注 zbbz， 你输入 zbbzzbbz 空格，空格，然后找到下方的设置 s， 输入 ss 好， s 之后呢，在这里呢，我们显示模式里面点击全部显示，其实编号设置为一好了好，然后点击确定，确定，再找到下方有一个批量标注，快捷键是 q， 输入 qq 好，输入 q 之后呢，在这里我们选择圆心，因为我们的原装他就是圆的，所以我们要对圆心进行标注啊，好，选择圆心之后来全部选中，呃，全部选中了，空格，确认空格。啊，这样呢，可以看到我们的坐标还有 他的编号全部都有了。老师你这个技巧好。嗯，那我还想把这些一个一个安顺系统集成表格，这个也很简单啊，来，我们符号标注里面还有一个生做标表是 szbb， 你输入 szbbszbb， 空格，空格好，然后再把他们全部选上， 好了，空格，确认空格好，稍等一下，来，鼠标左键点一下，哎，可以看到我们的坐标还有编号全部都有了，哎，老师你这个技巧好，这个快递键是 szbb。 哦哦，我记经常记不住快递键咋办呀？记不住的话没有关系啊，刚才给你看的这张鼠标垫呢，就是老师最新排版的一张 cd 加天正的建筑专用鼠标垫，它里面不仅包含了 cd 里面常用的快捷键，包括绘图工具、修改工具、标注功能以及呢咱们天正建筑所用的轴网，柱子、门窗、 房屋屋顶、楼梯里面泡面，还有文字表格尺寸，还有符号标注以及图层工具等等在这里呢，每个快捷键它的图标我都打印在上面，这样的一张鼠标垫，你可以带一张回家，铺在你的电脑桌上，一定可以大大增加你的绘图效率。我就把它放在视频左下角的小黄车里，你赶快点击就可以把它带回家。
7882CAD锋
01:33查看AI文稿AI文稿如何批量编号并批量标注坐标？这是套完图的桩基施工图，对桩基型批量编号需要用到源泉插件。首先筛选需要编号的桩，点击桩，输入 s， i、 m 空格，这样就全部选中了桩， 然后鼠标右键选择隔离隔离对象，这样就把桩隔离出来了。输入 a、 b、 h 空格，选择图源编号，编号文字高度，选择适合图纸的大小， 这里输入一百五，选择数字编号，其实数字改为一编号前缀，可以根据自己的需求输入这里输入这个编号文字偏离中心，选择下，这样编号就会在装的下面 编号。边框模式选择无边框编号，排序模式选择上下分行从左，这样就会从左开始编号，点击确定框，选所有的对象空格，批量编号就结束了， 现在开始批量标注坐标，输入 z b， b z 空格，输入 o 空格，选择世界坐标系，修改一下，至高两百 至高，选择适合图纸大小的即可。点击确定，选择批量标，选择圆形，这里保持默认空格，两下框选所有的桩，正在挨个标注， 批量标注完成，最后鼠标右键选择隔离，点击隔离结束，批量编号和批量标注坐标就完成了。
998筑茂课堂

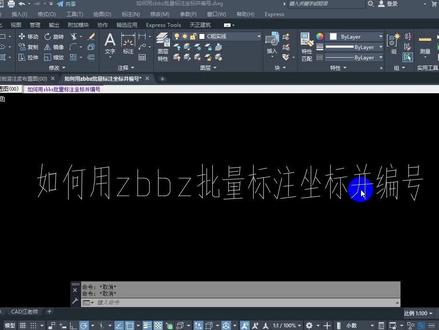

08:25查看AI文稿AI文稿啊，最近呢，有很多学员问的姜老师关于这个编号还有标注坐标的问题啊，那其实在这个天秤建筑当中啊，我们有一个 zbbz 命令，是可以直接对我们的这个对象批量标注坐标的，同时啊能够生成编号 啊，那当然啊，如果我们的 cad 安装了天证建筑才可以啊，所以大家如果是没有安装的话，可以去安装一个啊，就是如果你有这方面的需要啊，所以我接下来会跟大家去演示一下啊， 到底我们是怎么操作的。好了，现在我这里是用的这个天正建筑 t 二零 v 七点零和 cad 二零二二的版本啊， 那现在我们比如说啊，找到这个图纸啊，现在这个图纸里面他是一个原装啊，他这个原装圆形的对象，那么我们首先要输入 zbbz， 我们来看一下啊，这边 bj 空格，那么他这个里面呢，对吧？在命令行他会有显示啊，一个选项是设置，一个是批量标注，那我们先啊输入 s 啊，先进入这个设置界面，我们来看一下我们要注意哪些地方，第一个我们的坐标要改成世界坐标，第二个我们的字体高度你要根据实际情况来给，最最重要的是我们这个编号， 哎，很多时候他默认的啊，他是指标注坐标，他没有生成编号，对不对？ 这个时候你可以选，其实你可以选啊，你可以只要编号，也可以只要坐标，也可以全部都要啊，这个只是设置的问题，那么这里我就全部都要，对不对啊？只有小孩子才做选择啊， 成年人对吧？嗯，都要啊，所以我们就选择这个全部显示，那这个编号的话，你自己根据你的需要去设置啊，比如说我们这里是一个 a 一啊，或者是 a 多少啊，都可以，对吧？设置好之后呢，这个字体高度到底合不合适呢？我不确定啊，我先点确定，我们先来 啊，这个看一下这个字体高度大概给多少合适啊？我们用一个 d i， 我随便点两个点，我看一下啊，大概是零点三，对吧？好，给零点三就够了啊，所以我们说说 jbbz， 空格 s， 然后呢把这个字体高度改成一个零点三啊，就可以了，那么这些东西我们就全部都设置好了， 设置好之后我们就点击确定，确定完了，他现在有一个批量标出的选项，我们输入一个 q 啊，这个时候他会弹出一些选项，那这个时候要注意啊，他这里有很多的选项， 你一定要搞清楚你这张图纸他到底符不符合这些要求。也就是说我们批量啊，用这个天证建筑的 cbbd 去批量标志，他必须要满足这个条件。第一个他要么是一个点， 对吧？要么是点啊，什么是点大家应该能清楚啊，就是那个 po 啊，深层的一个一个点啊，这里我为了让大家看清楚一点，我打开一个文件，好吧， 让大家看一下啊，比如说现在我打开了这张图纸里面啊，像这种他是一个个点，你可以选中用 li 查询一下，对吧？啊？他是一个点，看到没有 好，这是一种情况啊。第二个呢，就是我们 cbbc， 他要么是圆，对吧？像我们这个他是也是满足了，所以我们去标注的时候你要去看啊，他要 要么是这个点，要么是圆心点，对不对？要么是我们啊这个线段的端点，或者是多段线的顶点啊等等。所以我总结一下，大家记一下，第一个是点，第二个啊是圆，第三个啊是线段， 第四个啊多段线，第五个是图块啊，图块也可以，但是图块的话你要注意啊，比如说我们这里是个图块， 那我的这个插入点就是我标坐标的点啊，所以你要看这个点是不是你想要的点啊，这个非常重要啊，因为有很多时候我们的图块他的插入点并不是我想要标的这个坐标点啊， ok， 呃，基本上就是这几种条件啊，如果你的这个图纸他不满足这个情况，那，那你要去想办法， 否则他是没有办法去批量标的。那么现在我这个，呃图纸当中呢，我是用这个圆来举例子，所以我就直接把其他的勾去掉，我勾选圆心就可以了，那这时候我再点击， 对吧？啊，这个左键去选择我们要编号的对象，这里我就随便啊选一部分来给大家做个演示，选择完了之后，我们直接敲空格键就可以了啊。但这个零点三显然对吧？啊，给的太大了，这个 字字体高度可能是合适的，但是，嗯，我们的这个签字里面他有个比例对不对？如果是我们的这个标注大了，我们就把它什么 把比例呢？是吧？我们要调大一点啊，比如说我们调成一个一比一啊。那再来看一下，现在我们也可以 cbbc， 我们可以 先试一下，好像还是有点远，是吧？还是不太合适，我们再把这个比例再调一下啊， 点其他比例我们直接设置成一个一比零点五吧，放大一下好了，这个时候我们再这个 bj， 我们随便标一下看啊，这个还是好像有点不太好受，我们把这个字高稍微再给大一点， 因为他出现这个情况啊，只有两种原因啊，第一个就是我们的字体高度给的不合适，第二个就是我们这个天正的比例啊，给的不是很合适， 我们给个零点一啊，试一下看啊，这个更更加远了，还是调成一比一， 然后 jbbj 空格输入 s， 把这个设置稍微大一点，给一个零点五的样子 啊，现在就差不多，对吧？但是这个有点啊，这个还是有点远啊，这个比例他这个图纸比例到底是多少啊？所以搞得有点， 所以这个图纸比例如果是我们搞不清的话，就有点麻烦了。 好，这个差不多吧，好吧，我们就啊来给大家做一个演示啊，因为这个图纸比例我目前没有去看到啊，所以不好去调， 如果我们要去试的话就有点麻烦了，在这里我们就直接啊用 cbbc 空格，然后输入一个 q 啊，这里我们设置好之后，我们就直接选啊，就说选几个圆啊，你选多了可能会有点卡，就选几个，然后空格啊就可以把它编出来，但会发现这个坐标啊，我们可以标注出来，并且呢 他这个编号也是可以直接生成的，所以这个方法的话，呃，他就比较快速一点，因为有的时候你标完这个坐标之后，你还要去编这个编号，就有点麻烦了，像他这个方法就能够一次到位啊， 就比较方便啊。另外的话我还是要补充一下，像我们这个参数他还是没有调好。我刚刚前面也讲了，就是 第一个你要调他的这个天正的这个比例注视比例，第二个你要调到自高啊，所以我这里因为他不好调是因为我没有搞清楚他这个图纸的比例啊，所以我只能去试的话就有点费时间，因为我们录视频的 话，对吧？我就不去展示，但是这里我现在我们可以啊，大概的就是你可以用 di 去量一下这个字体高度是多少，对吧？你量完之后呢？然后你自己再去给一个参数啊， 就这样的话就有个有个底，对吧？像他这里话就是零点六啊，给个一或者二都差不多。然后他这个比例的话，我们啊 现在是给的一比零点零五啊，就是一除以零点零五是放大啊，放大的这个倍数，所以现在我们再去标的话，就基本上是合适的啊。 好吧，前面的话我们用的是这个调整的啊，不是很合适，所以这个大家一定要去调这个参数啊， 你才能够呃，调到这个比例合适的时候，他才会显示正常，要不然他就会像我这个这个比例就失调了，好吧，行了，那我们今天这个案例就讲到这里，关注我，带你了解更多 cad 操作技巧。
747CAD江老师

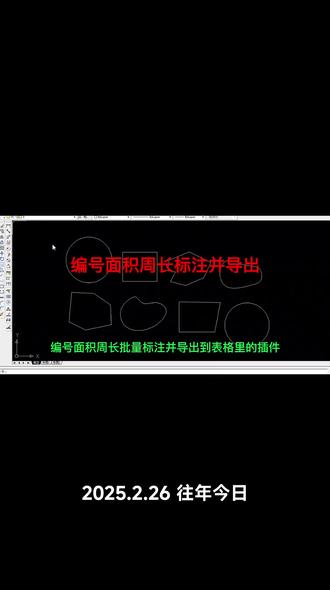

00:28查看AI文稿AI文稿编号面积，周长批量标注并导出到表格里的插件。真心想要的在评论区里留言或者发私信，并且留下 qq 号码或微信。
9画图软件
01:01查看AI文稿AI文稿周长面积编长编号，批量标注并且导出到表格里的插件。欢迎在评论区里留言或者发私信。
18工程免狗软件

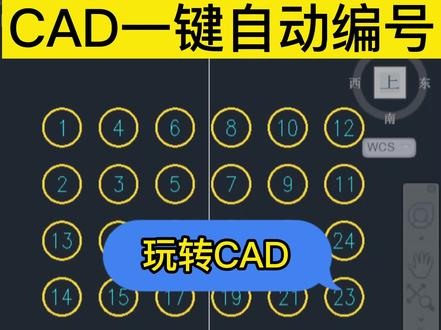

00:49查看AI文稿AI文稿cad 一键自动编号，输入 abh 空格，选择图源编号，修改编号层名称，修改编号颜色，点击确定修改文字大小， 可以选择数字或者字母编号。数字编号其实数改为一，根据需要也可以勾选，用后递增 编号。文字位置设置居中，根据需要设置边框，设置编号排序模式，点击确定， 选择要排序的对象，敲空格键，一键编号就完成了。关注我，学更多 cad 技巧！
329郑州壹品室内设计培训

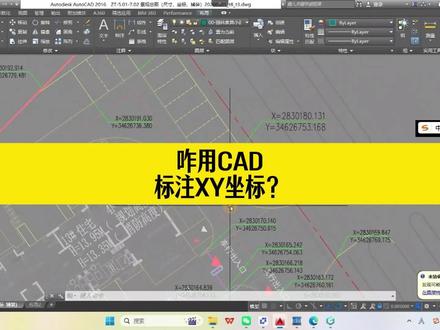

01:37查看AI文稿AI文稿在 cad 里面想标注这种 x y 坐标的话，你直接输入 zbbz 空格，它提示是未知命令，这是因为我们的 cad 软件它没有加载这个 zbbz 工具， 你又没有安装这个天正，那我们现在如果不想安装天正，我只想加载这个 zbbz 工具，我怎么操作呢？我们就直接输入一个 a p 空格，然后在我们电脑上啊找到这一个 zbbz 的 一个工具，然后点加载，点加载， 加载完了之后，你可以看到左下角，它会提示你成功加载了，然后还有一个非常关键的操作步骤是什么？ 如果是说我们到这一步就关闭了的话，那么你每一次打开 cad， 你 都要手动去加载，很麻烦，那我们还要多做一步操作啊，在右下角有个内容点一下，然后呢点添加，我们再去找到这一个 c p p c 工具， 在这里我们还要给大家打开一下啊，点关闭，这样添加完了之后有什么好处呢？就是我们的这个 cad 啊，只要打开它，这个 zbbz 工具就会自动启动啊，就不用每一次去手动加载了，知道吧？ 那我们现在在输入 zbbz 空格，它就可以去标注坐标了，对不对？那我们在标注的时候要设置一下，我们输入一个 o 空格，看一下这些参数设置有没有问题，一般的话我们是用事业坐标 see 啊，然后点确定，对，再找到我们需要标注的这个位置，我们来标注一下。
742CAD江老师
01:17查看AI文稿AI文稿老师，老师啊，怎么了？我现在这里有几千个管桩，我想给他们全部按照一定的顺序给个编号，这应该怎么操作呀？你用批量编号就可以。来，首先点击一个圆，输入 simsm 空格，然后右击鼠标， 在这里点击局部可见，局部可见好，然后框选这些对象框，选他 h 空格，分解一下，分解，接下来坐标标注，我们先改比例，点击这个一比零点五，给他改成一比零点一，一比零点一， 他改成零点一，好，点击确定。接下来找到坐标标注的快捷键， z b b z， 输入 z b b， z， j， b， b c 空格空格，然后输入 s 空格，在这里设置好汇组单位米和米，然后选择全部显示管装编号为 g z 零一，点击确定， 再输入 q， 点击这个圆，因为我们标的是圆心，设置圆心框，选所有的圆空格，他的每一个坐标点还有对应的坐标，全部标好，非常的清晰，零一零二这样的顺序。对，那你为什么会这么多快捷键呢？ 这些快递件，常用的好用的，我全都给你整理在了这张 cad 加天正的建筑专用鼠标垫上，每一个快递件都有对应的图标，我把这张鼠标垫放在视频左下角的小黄车，需要的同学赶紧带一张吧。
651吴川小涛
