格力空调内机主板更换注意事项
空调内机主板坏了，其实绝大多数情况不需要花大几百去换，整块板花个几块钱换个小配件就能修好。 今天老刘一次性讲清内机主板八大高发故障，自己在家就能对照排查。第一，空调不出风或者出风小， 更换内风机启动电容就好了。第二，风机不受控，通电就转，或者转速忽快忽慢，更换这个风机关偶就能解决。第三，通电，压缩机就工作，或者压缩机不供电，更换压缩机继电器。 第四，通电，外机风扇就转，或者外风机不供电，更换外风机继电器。第五，制冷时四通阀供电，空调吹热风更换四通阀继电器。 第六，空调插电立马跳闸，大多是这个亚敏电阻击穿短路，更换它就能解决。 第七，主板通电无反应，依次排查保险管、亚敏电阻、变压器等。第八，开机几秒自动关机，指示灯闪烁，更换七八 l 零五稳压芯片。我是老刘，你懂维修的朋友。
粉丝3.1万获赞9.6万
相关视频
00:44查看AI文稿AI文稿一步，拔掉电源，拆掉顶盖螺丝，拿下盖板。第二步，拔掉主板连接线，拿出主板，拔掉排气温度传感器、盘管温度传感器、蒸发器温度传感器，拔掉四通阀风机插头，拔掉健康器插头， 拔掉压缩机插头。变频主板是变频空调中坏的最多的配件，上面都是快插接头，更换起来非常简单。插上健康器的插头，两个线不分正反，插上我们的压缩机插线，插上我们的风机插排，插上我们的自动拔插线，插上我们的传感器插头。什么颜色插什么颜色就可以了。 更换好主板，插上我们的电源线和信号线， l 对 应的是蓝色线， s 信号线对应的是黑色线。记得点赞关注哦！
112西安小飞修空调
01:39查看AI文稿AI文稿今天维修前几天报忧三故障的六代多联机主板，到了今天换上，更换之前做好比对，换好之后再仔细检查一遍，上电进行调试，调试到第十步就可以长按二和三键退出了。
20余生碌碌有为
03:47查看AI文稿AI文稿我们今天给大家讲一下这个格力的五代多联机，这个八位按键的这种外机主板，我们换新主板之后如何调试？第一件事呢就是给我们这个拨码 在这一排这个拨码的位置，把它按照原来的这个拨码去拨。第二个就是按着我们这个把这个旧主板的蓝色零七的跳线帽给它拔掉，插到这个新主板对应的位置就好了， 然后接线都接好了之后送电，送电呢，他外机会显示零零 a c a， 零零零 a c a 零呢，就是内机也显示 a 零，他是处于一个待调试状态，我们这个时候呢，呃， 直接去外机的这个按键上去按 s w 七， s w 七的话长按五秒，他自己会进入一个调试状态，他自己会跑系统 好了，它显示 db 零一零 c， 第一步呢它是调试这个，它是我们的机子显，就记着主控机设置检测，它自己会跳过的。第二步呢，零二零 c 零 c， 它就是 机组地址分配，他自己分配。第三步呢就是确认外机数量有几台，刚才有一台他就是 db 零三零一。第四步呢就属于确定内机数量有几台，我们这个机子他只有一台内内机的，然后他就会显示 db 零四零一， 然后他就确定内机的数量，我们确定的话自己可以点一遍 sw 七，就是确认键点一下 他就确定了内机有一台，他就跳到零四零 c。 第五步呢就是属于 基础模块内部通讯检测他都一般都默认通过的，零 c 就是 通过，第六步是属于基础模块元气件检测，第六步也是零 c 也是通过的， 然后他要到零七部的话，稍微等一会，他自己会跑过去，我们这个时候调试呢，他内机会显示 a 零 db a 零属于调试状态，也是在调试，这时候内机的话是不用动的，不用任何操作，我们只看外机就好了 啊，第六步大概会等一分多钟，他就会跳到第七步，第七步的话是室内机原气检测，刚才也通过了。第八部呢就属于压缩机预热， 幽灵它不是属于故障，报其他代码，它是属于故障。第八步的话幽灵的话就属于压缩机预热确认，我们直接点这个 sw 七点一下确定就好了， 然后第八步预热直接跳过到第九步，第九步的话第十步就属于外机的 阀门检测状态，然后第九步是启动前冷媒检测。我们这时候呢外机应该开始转了，压缩机开始转，我们这时候直接给它跳过，我们长按 sw 七加 sw 五和 sw 七长按一起，同时按五秒 好松掉。如果第一次跳跳不过的话，你可以再按一次五加七一起按 好了。现在显示零零 a c o n 就 代表调试完毕了，调试正常了，内机这个时候显示温度十六度就可以开机了， 现在就是正常了，外机就可以处于开机状态了。我们可以机组调试完毕了，其他的预留的其他的步骤都是可以不用过的，因为我们之前的话不是新机的话全部都可以跳过，机组会正常运行的。现在我们调试完了之后，压缩机在转， 然后风机也在转，这机子就调试完毕了，就可以正常开机了。
38专注家电配件

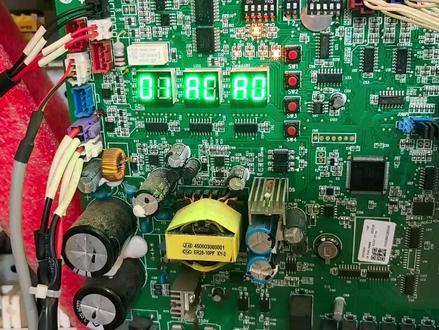

02:00查看AI文稿AI文稿六代多联机，格力的，我们的更换主板之后，你都要进行调试，不管是旧主板还是新主板，你都必须调试，不调试没法开机，他会出现你心里的故障，来，今天我们来一个视频，告诉你更换完这个主板之后，我们该如何正确的进行调试。 这是我们的六代多联机，更换完主板之后，特别是新主板，你都必须进行调试，上电它会自检出现一个 a 零零 e a c a 零，这个时候代表我们的机器没有调试，如何进入调试呢？ 老师傅们都知道四个按键的功能作用，那么你就会轻松的去解决这个调试问题，当然用电脑端，口袋精灵都可以进行调试，最直观的是啊，我们就可以在按键上面可以进行调试，三号键长按 松开，出现 d b 零幺零二，好，这个时候我们就等着那正常的机器，它要调试走完得四十五分钟， 还需要预热，你不可能在这里等四十五分钟吧，对不对？好，零三，一个外机，按一下三号键确认啊 o c， 等待走到第四步，第四步是检测我们十类级的数量，比如说有三台，我这里就是三台，确认一下，好，这个时候已经走完了， 下面关键来了，我们不需要等四十五分钟，直接强制退出，该怎么操作呢？这是第五步，我们二加三同时长按啊， 松开好了，这个机器已经调试完了，零一， a c off， 这个时候你再立即去开机就可以了。
1367武汉瑞丰制冷
04:34查看AI文稿AI文稿讲一下这个空调主板上面的这些线都是接在哪里的，或者说是干什么用的啊？包括这些插头，这些这是格力的，这是美的的今天一个视频把他们所有的插头接线讲清楚， 首先想知道他这些线是接在哪里的呢？你得知道这个变频主板是用来干什么的？这个变频空调主板就是用来驱动外机的 风机和压缩机的，这主要是这两个，那所以呢，这上面应该要找到压缩机和风机的驱动输出的线。那首先呢，这个找到这个三股线在一起的标有 u v w 的， 这个呢就是外机的压缩机接线。 美的的压缩机接口呢，在这个位置他也写了 u v w， 但是呢很小，看到吗？ u 在 这边 v w， 你 要么呢插着三个接线柱，要么插着一个接头，这两个呢是互通的，插哪里都可以，这是美的的压缩机接线柱。好，我们再来看风机的接口在哪里？风机呢，他分直流和交流，又分呢五线和三线，这个格力的呢是三线交流风机， 可以在这个插头旁边呢找到一个大电容，这就是风机的驱动电容。然后呢这边有一个三个针的插排，下面写了 o、 f a n， 这个呢就是格力电瓶板上面的风机插头。 这个美的呢，我找的这块板呢，它是一个通用板，它上面有三个风机接口，分别是交流的。这边也有一个风机电容，它是交流五线风机，还有一个呢，直流五线风机，还有一个直流三线风机，这三个插头只需要接一个就好了，就看你那个外机的 外机空调上面的风机到底是几线的，你就插几线的就可以了。好了，讲完输出呢，我们再来讲一下输入，这个输入呢就是我们家庭用电二百二十伏，这个二百二十伏要么呢是从我们的内机主板提供的，要么呢就是外机直接供电， 无论他是外机还是内机供电呢，他都会标有一个 l 和 n， 这就是交流电的输入和输出。来看这个格力的呢，这边一个 a、 c、 n， 这个呢就是蓝线，就是零线的接头， 然后呢这个红线呢， a、 c、 l 就是 火线的接口。除了零火线呢，还有一个黑线，这个黑线就是用来内外机通讯的通信线，这三个呢基本上都会被绑在一起，这个是防干扰的，我们找到一个三个绑在一起的颜色不一样的线，基本上就是它的 输入线了。来看美的的也写了 l e 和这个呢，蓝色的线和 n， e， 这上面也标有 l 和 n， 这个呢就是零火线的输入线。 然后这一根黑线，它的上面呢标有一个 s， s 就 代表信号线，这三根线呢就是美的主板上面的 交流电输入线，还有一个黑色的信号线。好了，讲完输入和输出呢，我们再来看一下这个线，两个绑在一起的，这是格力的，美的的呢也有两个绑在一起的，这是干什么的呢？这个是接电抗的， 电抗就是这个东西，如果不接他呢通电没反应，电抗器的线，他总是呢一个线接在整流桥的正极，你看这边直接就连到整流桥的正极，这是格力的， 美的的呢在这边，这边整条的正极也是这边他是通的，你只要找到一个正极出来的线啊，基本上就是电抗线就没跑了，想一下空调外机上面除了这些线还需要接哪一个？还有一个就是四通阀， 就是控制制冷制热切换的，在这个格力的上面呢写了一个四 v， 是 两个插头，这个呢就是四通阀的接口。美的的呢也有美的的在这个位置用的是中文四通阀也是蓝色的两个插头，这个呢就是四通阀的接口。 最后再看一下这三个，这三个呢就是外机的温度传感器，这个插头上面呢也写了温度两个字，三个呢分别就是外边的环环温管温和排气温度。呃，美的的呢是分开了， 格力的呢就是一排，一排里面呢六个针，六个针，两个为一组，正好也是三个。然后呢格力这边这个红色的呢是压缩机的温度保护，正常情况下是长臂的，如果你要是修版的呢，你就没有传感器，你就把它给短接就可以了。 好了，到这里呢，这些所有的插线和插针呢都讲完了，如果你有什么要补充的呢，欢迎打在评论区，如果呢，你对维修空调有兴趣或者是呢维修这个线路板有兴趣呢，可以点个关注，我们下期再见。
4243胜航变频板维修
00:55查看AI文稿AI文稿今天我们一个视频教会你我们如何判断我们内机主板是否损坏。空调内机的主板损坏啊，主要有以下现象的表现，学会你也不会再怕被坑了。如果你家的空调出现指示灯不亮，但是呢屏显无反应或者是乱码 啊，这都是因为这个晶振出现了故障，更换这个就好了。如果空调出现内外机启动异常，内机灯亮，但是外机呢？没动静，那是因为这个黑色继电器坏了啊。 更换一个这个就好了。如果空调出现开机抖动，整机偶尔断电现象，那就是这个我们 x 的 电容坏了，换一个就好了。如果是我们的空调出现通电后反复起屏面板闪烁，开机几秒就直接断电现象，那就是这个主滤波大电解坏了 啊，换一个这个就好了。你家内机还有什么问题，打在评论区一起交流！想入行家电维修清洗的可以来找我，手把手带你学技术！点个关注，每天分享家电维修使用技巧！
00:26查看AI文稿AI文稿今天给所有的师傅们提个醒啊，我手里边这块是二零八的通用版，他只能局限于这上面的型号，是可以代替可以通用的。如果说你遇到了一些个新款的空调坏了，这个版是不能代替的啊，那新款跟之前这二零八是不能通用的。 如果说你想找这种空调主板的，不管是新款的好，老款也好的，咱们都可以把你的空调遇到任何问题了，咱也可以把你的问题呢，咱们打在评论区。
00:37查看AI文稿AI文稿哈喽，咱今天说一下我手里边这块二零八的通用版，他之前我给他发过一个他的使用范围只要是一个型号之内的，那么他可以代替，如果说不在这个型号范围内的是不能代替的。 如果说你保存过图片的话，你就直接看那个图片就行了。但是如果说你没保存过的呢？你遇到这种型号的，然后你可以问我，咱们这上面呢也是有一个二维码的，你可以扫它上面有一个使用说明书，如果说你不想换这种版的，拿过来咱们也可以进行一个原装版的维修。 如果说你空调遇到任何问题了，或者说你想找这种像主板的，那么你都可以把你的问题呢或图片给咱们放在评论区。
01:43查看AI文稿AI文稿格力的板子是基础，换三大件和模块的比较多，没啥好讲的。这个柜机板报 e 六侧电压三百伏 十五伏，十二伏 五伏， cpu 供电的三点三伏开关电源没问题。测一下通讯电压， 测量这个电容没有五十六伏的通信电压，测量四七式电阻两端也没有五十六伏的电压， 可以判定故障点出在通信电压形成电路，火线经过四颗射环电阻稳压二极管形成五十六伏通信电压。经过排查发现火线与这四颗射环电阻不通。 红色表笔接火线经过电感到达这一点都是通的到涉环电阻的铜箔线路这里断开了。万用表通断档测量是开路状态。 翻开主板，下面是一个保险，再次上电测试， 通信正常，运行参数正常，故障修复。
00:35查看AI文稿AI文稿哈喽，咱今天说一下我手里边这个某格某利二零八这个小方板，他的通用范围是在这上面全都显示出来的。我之前也给咱们保存过一个图片放在评论区了。 如果说你遇到这种某格某利的空调变频板坏的，或说你遇到故障代码不知道是哪的问题的，那么你都可以把你的问题呢给他放在评论区，或者说你想找这种主板的，你也可以把图片呢给他放在评论区。 那么如果说你的型号不在这个范围之内怎么办呢？那么没问题，然后咱们这个板也是可以维修的，如果说你遇到空调问题了，你可以把你的问题呢给大家放在评论区。
00:27查看AI文稿AI文稿哈喽，咱们空调忙季马上就要到了，咱们只需要备两种板，一个是咱们的交直流通用，再有就是咱们的二零八的小方板，那么这两块板呢，咱们市面上大部分的品牌是可以 解决了，如果说遇到一些个特殊的或者说这个客户呢？他不想换新版怎么办呢？咱们也是可以进行一个维修的，如果说你想找这种空调主板的，或者说你的空调遇到任何问题了，咱都可以把你的图片呢或者问题给咱们放在评论区。
01:36查看AI文稿AI文稿格力空调开机风轮不会转，该怎么修？ 首先我们观察一下开机之后风轮会不会转，要排除有没有东西卡住的话，我们用手拨一下里面的风轮，看会不会转，看是否是卡死了。 像这种情况的话，外机是正常转的，外机没问题，外机正常运转， 外机没有问题。然后空调内机的话，开机一个两三分钟后显示故障代码 h 六， 这种情况我们该怎么修呢？风轮不会转，多半故障的是电机电容或者主板，或者或者电机故障， 所以才会显示 h 六这个故障代码。我这个我检查过了，就是电机坏了，我们只需要把这个电机换一个新的上去，基本上问题就解决了。
20立行致远
00:26查看AI文稿AI文稿究竟是做心电图还是做核磁，咱们都会根据这些版的实际症状来定。如果说你想让你的空调保留原装版的，那么 ok 呢，咱们可以进行一个主板的维修，如果说你刚好想换新版了，那么 ok， 咱们新版也有。 如果说你的空调呢？遇到任何问题了，报故障代码也好，是不报故障代码也好，那么都没问题，只需要把你的故障症状呢给咱放在评论区，如果看到之后呢，我会回复你。
02:45查看AI文稿AI文稿在这个变频空调的主板上，我认为啊，最重要的一个原件就是这一个三个腿的这一个，这个就是 r g b t， 别看他整块主板上只有这一个啊， 实际上在这一个多角的逆变芯片里面，还有整整六个 r g b t 被集合在了这一个芯片里面。可以说如果没有 r g b t， 变频空调就谈不上变频两个字。 这一个单独的 r g b t 被用在了这块主板上面的 p f c 电路里面，如果它坏了，空调就会报通讯故障。本期视频我们就来重点讲一下怎么判断这个 r g b t 的 好坏，如果它坏了，我们应该怎么修？应该注意些什么。 首先一个好的 r g b t， 我 们初步判断它的好坏，可以用万用表的蜂鸣档，两两角之间测试一下通断，如果三个角之间互不相通，就可以初步判断它是好的。落实到主板上测量也是这样，如果用蜂鸣档发出了蜂鸣声，那就是坏了。 但是在主板上测量，我们还需要二次确认 r g b t 的 好坏，避免其他元气件损坏导致误判。 可以先把 r g b t 中间的一个角剪断，再次直接测量 r g b t 的 三个角有没有通断。如果再次测量能恢复不通的状态，就说明 r g b t 没有坏，而是其他的元气键损坏导致了误判，把角再重新接上即可。如果你已经确定 r g b t 损坏，需要更换 拿来替换的 r g b t， 就 不能简单的通过通断来测量它的好坏了。我们需要做触发测试，以确保被换的 r g b t 是 能正常使用的。触发测试需要用指针万用表，像我这样把指针万用表打到成十的欧姆挡， 然后呢，黑红表笔分别放到 r g b t。 的 二三角，这个时候呢，分别用手去触摸一二角和一三角，观察一下指针万用表的变化。 如果子弹能通过你的触摸来回摆动，就说明这一个 r g b t 是 好的，可以放心的装回线路板上了。好了，通过以上的步骤呢，大家应该都能自行判断 r g b t。 的 好坏了，现在再来说明一下更换时需要注意的地方， 当你的主板通电之后呢，指示灯不亮，你要做的第一件事就是测量这一个 r g b t。 的 好坏，如果呢，它坏了，就在你更换的时候，记得一定要连这一个四四二七一起换掉，不论它的好坏。 另外呢，把 r g b t 附近的这些电阻二极管都要一一测量，确保呢这些元气件也必须得是好的，只有做完这些步骤，你才能保证主板不会再二次犯病。
1538胜航变频板维修
