干式变压器基础施工全过程动画
化工厂电工日常今天上班接到通知，更换干式变压器温度控制器。老规矩，先断电不断电，什么都不谈，停电先投退伍工，再逐级断电，再断开低压万能断路器， 随后将低压断路器摇至检修位置，然后断。高压侧操作前严格核对作业设备名称、设备位号，确认作业对象准确无误，确认无误后方可执行高压侧停电操作。 将开关小车摇至检修位置，确认位置指示无误后锁定就位， 确认小车就位，检修位后核对安全无衣规操作和上接地刀闸完成设备可靠接地， 随机悬挂，禁止核炸，有人工作安全警示牌，落实现场安全警示管控。随后前往柜体后侧核查，确认接地刀闸核闸到位，接地接触牢固可靠。 前往变压器侧高压进线柜操作断路器分闸，再闭合其接地刀闸 竹向，核对设备状态指示标识，确认分合闸位置及接地标识显示准确无误。 依次开启变压器高低压侧柜门，使用合格验电器竹向进行验电作业。 随后在变压器低压侧装设接地棒，完成可靠挂设接地措施， 随后拆除变压器三组绕组温度传感器， 随后选变压器适宜点位，使用角磨机切割开设进线孔位，随后进行温控表就位安装作业， 随后布设固定新款温度探测探头， 布设探头时使用铁福龙材料做定位隔热固定变压器绕组铁芯温度探头已安装固定完毕，现已进入接线作业环节。先前往高压柜核对线路接法，一共五根线 危机保护装置接变压器绕组超温跳闸，变压器柜门开启跳闸保护就可以了。 六零一是高压柜过来的电源，六零三是柜门打开保护。六零五绕组超温保护，六零七是柜门打开双重保护。 依照安装图纸规范接线，优先接驳电源线，电源取自变压器低压侧， 在依照温控表接线图完成剩余线路接驳即可。 随后将环境温度探头装设至配电视居中适宜位置，随后前往高压柜处开启变压器柜门，模拟工况校验保护装置动作是否正常啊？保护动作正常，把扶越以下，然后第二次的门开一下。好的好的， 保护试验动作无误，具备投运条件，随即进行送电操作， 好的收到可以送电。 接着逐一核对温控器各项温度数值，确认显示数据准确无误差，无偏差，无跳数，无异常报错 abc 为三相绕组温度， d 为环境温度， e 为铁心温度。逐项查看，视速平稳无异常。今日活圆满搞定，一切顺利，咱们下次再见！
粉丝11.7万获赞40.6万
相关视频
01:28查看AI文稿AI文稿来我们来认识一下干式变压器，哈，这个图就是我们干式变压器的主要结构，它主要是由我们三个绕组 和铁芯，以及我们的一个风机和温控器组成。我们知道变压器是通过我们电磁感应的原理进行能量的传输，我们高压侧接入我们的十千伏的高压，然后通过我们低压输出的母排连接到载。 而我们三个绕组里边有高压绕组和低压绕组，也叫高压线圈和低压线圈，里面是接有我们的温度传感器，通过温控器来对我们的线圈的温度进行检测和对我们的风机的控制。 当温度超过了我们设置的温度，假设是一百度，我们就开启风扇， 而当我们温度比如说超过一百三十度，我们就会发出高温告警，而超过比如说一百四十度，我们就会输出一个让高压断路器跳闸的一个信号。 所以我们温控器是有别于我们油浸式变压器的最显著的特点，而我们干式变压器它是比较干净，没有油浸式变压器的一个变压器油，所以它也是很常用的一个变压器。好，谢谢大家。
90川杨学堂

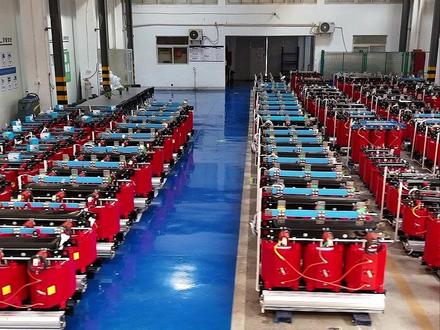

01:28查看AI文稿AI文稿干式变压器到底是怎么生产出来的？带你走进车间八大工序一次看懂！第一步，高压线圈绕制，选用 t 二以上纯铜导线，按图纸要求层层绕制，关键是做好绝缘。第二步，真空浇注， 将绕好的高压线圈送入真空胶柱罐，按设定程序完成环氧树脂胶柱完成的高压线圈安装时位于变压器的外侧。第三步，低压线圈绕制。一层铜箔搭配两层 d、 m、 d 绝缘膜在脖绕机上绕制成型。第四步，低压端封。 低压线圈绕制完成后，进行真空烘压，再用常温树脂进行端封处理，提升线圈绝缘性能。第五步，线圈套装，像套娃一样，将高低压线圈按顺序套装在铁芯柱上，确保线圈同心度一致。 第六步，硅钢片插片，让铁芯形成完整磁路，插片越紧密，变压器的噪音和损耗就越低。 第七步，整体装配，安装夹件线、铜牌、散热风机等，装配后，变压器基本成型。 第八步，铁芯封漆。裸露的铁芯表面要刷上环氧树脂绝缘漆，提升绝缘，减少震动，防止锈蚀。 最后，变压器还要经过严格的内部质检、空负荷、耐压等各项试验合格才能出厂。变压器运行是把活，做精做细不是高标准，是本分。
57中变电气官方号

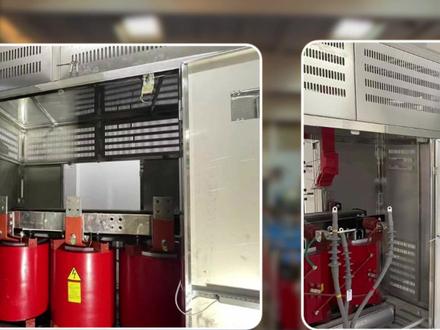

01:11查看AI文稿AI文稿夏季高温来了，变压器的温控需要做特别的调整。理论上载不变时，变压器的发热量是恒定的，但夏天的配电房就像个大蒸笼，环境温度一高，散热效率就大大降低。 温控可以适当调整。这是我们用的干式变压气温控，给大家演示一下怎么设置。先看默认界面，这里滚动显示的是 abc 三项线圈的实时温度，方便排查。按设置键开始调温，这是功能提示符。再按一下，进入代码选择界面，对照说明书调节控制参数对应的代码， 按向上键加到一千零五，再按 set 进入设置。这个 o b 代表风机启动温度，默认是九十度，夏天可以适当调低，比如调到八十度，让风机提前散热。 注意看这里，立德温控跟很多厂家设计逻辑不同， df 代表风机启停回差默认值十，意思是比启动温度下降十度，风机就会自动关闭。夏天也可以适当加一点。 继续按设置， a h 是 跳闸温度，默认一百五十度，再按一下 a l 是 报警温度，默认一百三十度，这两个温度不建议调整。最后问问大家，你们变压器用的哪种温控？如果不会调发出来我帮你看看。
157东哥-变压器源头工厂

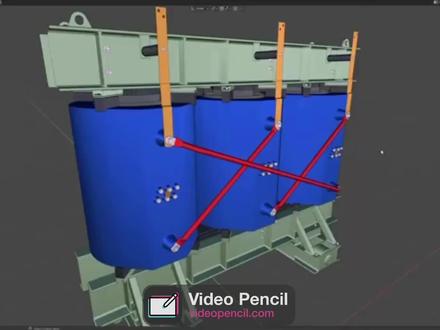

03:54查看AI文稿AI文稿大家好，我们今天给大家展示一下干变的变压器的三维图，这是一个干式变压器，我们现在看到旋转，我们可以看到这边是高压侧， 另外一边是低压侧， 然后这上部是铁芯，这黑色的是铁芯，呃，这个是夹件，它跟油便是差不多，也是铁鄂油，呃，夹件来夹紧，然后外部是，外部是高压线圈， 这边是低压线圈，低压出现，我们看红色，这边是高压的出现啊， 高压明显可以看到，这是脚尖，因为这是 a 向， b 向 c 向。那干变跟油变最大的区别就是干变，它是线圈，是竖交直的，所以它可以防火，所以干变一般是用在呃，对，就是场合，对防火要求比较高的场合。 这一个是分接头，分接头的话它是这样的线圈，它会做成这样调节式的， 那这是 a， 这是另外一个尾端，那这是最大分接，它就连这两个点，如果是最小分接的话是连这两个点， 这两个点站点，所以这个是五载，用五载的，五载的话就是你用短接片把它短接起来就好了。我们继续往下看，这是下部，整个变压器的下部，下部还是有这个夹钳把它夹紧，如果你散热比较差的话，下面还可以放风机去吹， 那我们旋转一下，看一下整一个结构下面。呃，嗯，这个把铁鳄给夹紧， 然后整个变压器是一个敞开式的一个状态，但也有一些干片，大家也可以看到外面有一些壳体，把它装起来是为了避免能要能触碰到。好，我们看上部啊，上部高压的话， 你看高压这引出线，这有绝缘纸把它支撑着。 好，这是整个变压器的上部， 我们可以看到高压线圈是在最外侧，然后我们往这边看的话是低压侧，低压侧这个线就是低压侧的已经出现了，它也有卷纸把它撑着的， 然后低压明显可以看到它的是从里面出来的，从里面出来然后有这个连接片直接连一起的，所以它是外接， 我们可以看到这些。呃，上铁锹是用的夹件，是用着这个螺杆把它紧固着 好，线圈是胶住的 好的。总的来说呃干变要比油变要其实更要简单一点，但是大家不常见啊，因为它应用的场合是比较特殊的，比如说在窗薄上面呀，或者是在室内，呃，对防护要求比较高的地方，你才能看到这种干式的变压器。
248莫磨墨电气大讲师
01:31查看AI文稿AI文稿来了解一下干式电力变压器的交接试验有哪些呢？首先来看一下我们的一个结构，这是什么呢啊？这是我们的一次绕组，也是高压的绕组里面这是什么呢？这是我们的一个 二次绕组，也是低压的绕组，绕组嘛，这是铜丝嘛？由于在这里面呢没有套管啊，这是我们的一个铜牌，这个呢不是我们的一个套管啊，由于没有套管，就只需要测量我们的绕组内部的一个直流的一个电阻， 以及需要来测量它和外界的一个绝缘电阻，为什么呢？因为里面是高压呀，这是我们的时间符。第二个测量，老祖联通套管相对于外界的一个绝缘电阻， 以及需要给它加上我们的一个交流的一个高压，来测量它的耐压的一个性能，这就是老祖联通套管的一个交流耐压试验。我们最后呢再来检查一下它整体的这样的一个什么呢？我们的一个 啊冲击和闸，就是我们整体啊，这三项，黄绿红这三项整体的加上十千伏，加上它的一个额定的电压下的一个冲击和闸试验，那么冲击和闸试验最后的这个电压变出来是否符合要求了？这边是十千伏，另外一侧呢是我们的四百伏， 但是有的变压器呢，他有可能呢会有多个变比，比如说变成我们的一千伏或者是四百伏，那么我们就要来检查所有分接是否是正确的，这就是非常非常重要的 的干式蝶恋 vs 的 交界实验，各位同学有了解了吗？小潘拍现场激烈实超强！
177建造师机电宋晓攀老师
00:36查看AI文稿AI文稿一台合格的干式变压器到底要经过多少道工序？三十秒带你看懂生产全流程，高压绕线、真空浇注、低压薄绕、 低压端封线圈套装灰钢片插片 精细总装，铁芯封漆。变压器生产看起来简单，但有的工序很耗时间，大家不妨猜一猜，生产一台干变要几天？
157东哥-变压器源头工厂
00:49查看AI文稿AI文稿你绕线就绕线呗，干嘛一直拿个锤子在那里锤？别误会，老师傅可不是在搞破坏哟！你看，女线绕完以后呢，线扎之间难免会有缝隙沉淀的绝缘纸呢，也可能不服帖。 这个时候用木锤沿着那个线圈的端面轻轻敲几圈，第一是把凹起的一个线砸平，让每一扎都整整齐齐。第二是把那个空隙把它正实，减少层间的一个松动。 如果不敲，那变压器工作的时候，电池的震动就会放大，轻则呢会嗡嗡叫，重则会发热烧坏。所以这一锤子下去不是暴力，是给线圈做按摩，让他更紧致更安静。下次看见有个敲变压器，别惊讶，那是在调教他好好干活的。
01:52查看AI文稿AI文稿来了解一下干式电力变压器的结构是什么样的呢？干式电力变压器和我们的油气式电力变压器最大区别就在于里面没有我们的一个变压器油。 我们来看一下它的一个高压侧啊，高压侧呢，这是黄绿红三项， a 项、 b 项和 c 项，这是我们的一个绝缘齿啊，来看一下它中间是怎么连接的呢？这一个 c 项和 b 项之间是通过这样的一个连接杆直接进行首尾相连的， b 向和 a 向中间也是采用这样的一个连接杆直接进行相连的，所以这是一个非常典型的一个三角形的一个接法，高压侧是三角形的接法。 再看一下这一个盒子啊，中间有连接片，那么我可以连接在不同的接线端子上面，来选择不同的一个接线的这样一个电压，对我们的高压侧来说，这是我们的一个十千伏的这样一个接线。 再来看一个东西，这是什么呢？这是我们的一个夹件，中间呢是铁芯，铁芯和夹件中间有这样的一个绝缘板啊，但是铁芯和夹件中间是采用这样一个线直接连接在一起的，绝缘板的作用呢是为了避免重复接地的。我们再来看一下我们的一个 低压侧啊，这个是什么呢？我们的变压器的一个吊环起到一个整体吊状的这样的一个作用，这个呢是我们的一个三项啊，黄绿红低压侧的这个低压侧呢就是四百伏了，中间呢是把这三项啊，直接把它给短接在一起了，这个就是我们什么中性线了啊，中性线啊，直接 这样下来啊，这就是我们的一个四百伏，就到了另外一侧的一个低压室里面去，那这里面呢？还有一个风扇，对于我们的 变压器来说，我们要起到一个整体的降温的这样的一个作用，这就是我们非常非常重要的干式电力变压器的一个结构，各位同学有了解了吗？小潘拍现场激烈实超强。
342建造师机电宋晓攀老师
01:25查看AI文稿AI文稿来了解一下干式电力变压器的交接试验有哪些呢？首先来看一下我们的一个结构，这是什么呢啊？这是我们的一次绕组，也是高压的绕组里面这是什么呢？这是我们的一个 二次绕组，也是低压的绕组，绕组嘛，这是铜丝嘛？由于在这里面呢没有套管啊，这是我们的一个铜牌，这个呢不是我们的一个套管啊，由于没有套管，就只需要测量我们的绕组内部的一个直流的一个电阻， 以及需要来测量它和外界的一个绝缘电阻，为什么呢？因为里面是高压呀，这是我们的时间符。第二个测量，老祖联通套管相对于外界的一个绝缘电阻， 以及需要给他加上我们的一个交流的一个高压，来测量他的耐压的一个性能，这就是老祖联通套管的一个交流耐压试验。我们最后呢再来检查一下它整体的这样的一个什么呢？我们的一个 啊，冲击和闸，就是我们整体啊，这三项，黄绿红这三项整体的加上十千伏，加上它的一个额定的电压，这是我们的额定电压下的一个冲击和闸试验，那么冲击和闸试验最后的这个电压变出来是否符合要求了？这边是十千伏，另外一侧呢是我们的四百伏， 要是有的变压器呢，他有可能呢会有多个变比，比如说变成我们的一千伏或是四百伏，那么我们就要来检查所有分接是否是正确的，这就是非常非常重要的几个干式低频变压器的交接实验，各位同学有了解了吗？

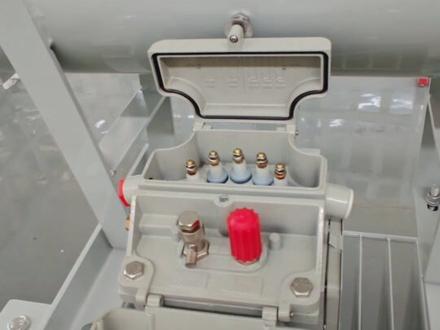

01:41查看AI文稿AI文稿变压器为什么要斜着放？很多人在现场看到变压器安装，发现他不是完全水平的，油枕那一侧明显高出一截，第一反应就是地基没找平或者装错了。其实这是瓦斯保护能正常工作的必要条件。 油浸式变压器顶盖上连接油枕的管道中间就是瓦斯继电器，他的工作原理是收集内部故障产生的气体。当变压器内部发生轻微故障，比如局部过热或放电绝缘，油会分解出气体， 这些气体必须能够顺利进入瓦斯继电器，积累到一定量后，青瓦斯才能发出报警信号。如果变压器水平安装，顶盖是平的，产生的气泡可能无法集中流向继电器，甚至会聚集在顶盖的某些凹陷处出不来。 那样的话，继电器收集不到气体，青瓦斯保护就失效了。故障会在内部持续发展，而无法被及时发现。所以，变压器的安装标准明确要求， 相盖要沿瓦斯继电器方向有百分之一到百分之一点五的倾斜坡度，也就是油枕内一侧要高出一到一点五厘米。这样一来，内部产生的气体会顺着这个斜坡自动向继电器方向移动， 确保轻瓦斯不会漏爆。在发生严重短路故障时，电弧会瞬间产生大量气体，形成强烈油流冲向油枕这个斜坡同样能让油流更顺畅的冲击瓦斯继电器的挡板，使重瓦斯保护可靠动作切断电源。 简单说，变压器斜着放是专门为气体提供一条确定的移动路径，保证瓦斯继电器的监测始终有效。下次再看到变压器带着这个坡度，你就清楚它不是安装失误，而是保护功能的关键设计。
115变压器定制—内蒙东方
00:46查看AI文稿AI文稿变压器的铁芯为什么要接地？运行中的变压器的铁芯和其他组件都处于绕组周围的电场中，如果不接地，铁芯和其他附件必将产生一定的电压，我们称为悬浮电压，这会造成铁芯对地断续性击穿放电，这样不仅会损坏变压器，还会造成危险。 这里需要注意的是，变压器铁芯只允许一点接地，当出现两点或多点接地时，铁芯间的不均匀放电就会在接地点形成环流，导致铁芯局部过热，造成铁芯多点接地发热故障， 烧毁金属部件和绝缘层，同时会形成铁芯片之间的短路故障，使铁损变大，严重影响变压器的性能和正常工作。你明白了吗？关注内蒙东方，带你选对用好变压器！
386变压器定制—内蒙东方

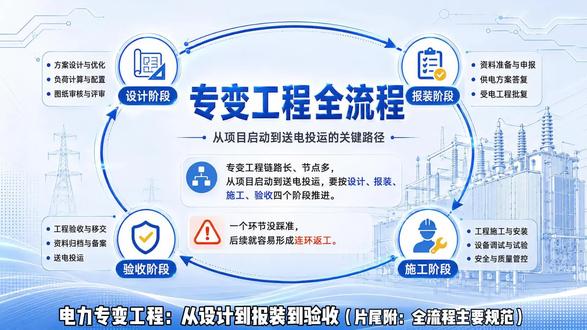

11:01查看AI文稿AI文稿电力专变工程从设计到包装到验收，全流程拆解。专变全称专用变压器，是用户自建、自管、自用的供电设施。跟住宅小区里公办局只管的供电不同，专变的产权归用户，运维也归用户， 接入电压等级通常是十千伏或三十五千伏。工厂、商业综合体、数据中心、园区这些用电大户基本都走专变。 专变工程从项目启动到送电投运，链路不短，流程环环相扣，一个环节没踩对节点或者没吃透，规范要求后面全是连环坑。以下按设计、报装、施工、验收四个阶段逐一拆开。一、设计阶段， 负荷计算是一切的前提，设计阶段的起点不是画图，是把负荷算清楚。第一步，负荷分级与计算依据 g b 五零零五、二杠二零零九供配电系统设计规范， 用电负荷按对供电可能性的要求分为一级、二级和三级。冷库、数据中心、消防泵房属于一级负荷，要求双电源供电，并配置自备发电机。普通生产设备属于二级负荷，双回路供电即可。 照明和辅助用电大多是三级负荷。负荷分级的结论直接决定变压器配置数量、联络方式和备用容量。分级错了，后面全错了。 负荷计算的方法也有规范约束。工业项目优先采用需要系数法，参照 j d j 一 六杠二零零八及 j b 五零零五、四杠二零一一逐台统计设备功率，取需要系数 k x 叠加，同时系数 k 三。商业和办公类项目可采用单位面积功率法做初步估算，但做施工图设计时必须回归需要系数法做精确校核。 第二步，主接线方案确定时，千伏特常见三种接线，单母线不分断。单路电源进线。适用于三级负荷为主的小容量转变。单母线分断两路电源进线，分断开关联络。适用于一、二级负荷 线路。变压器组一路进线对应一台变压器，结构最简单，常用于终端用户。选型依据是负荷等级、电源条件和经济性。一台变压器的总造价从几十万到上百万不等，多一个备用回路，投资直接上一个台阶。 第三步，设备选型。这一环涉及的规范最多。变压器选型依据 gbt 六四五一油浸式电力变压器技术参数和要求或 gbt 一 零二二八干式电力变压器技术参数和要求。民用和室内环境普遍选用干式变压器， 户外可选用油浸式高压开关柜，依据 g b 三九零六三点六千伏到四十点五千伏交警金属封闭开关设备和控制设备。目前主流是 k y n 二八 a 一 二型中置柜。低压开关柜，依据 g b 七二五一点一低压成套开关设备和控制设备， 常用 mns 或 gcs 型抽屉柜。无功补偿依据 gbt 一 五五七六低压成套无功功率补偿装置，补偿容量按变压器容量的百分之三十配置功率因素，目标不低于零点九零，否则供电公司会征功率因素调整电费。 第四步，设计图纸和计算书的交付物清单至少包括电器主接线图、配电视平面布置图、接地平面图、电缆走向图、负荷计算书、短路电流计算书籍、电保护整定计算书。 这几份材料是下一步报装的硬性门槛，缺任何一份，供电公司不受理。二、报装阶段三关中每关都有固定周期。 专变报装的核心对接单位是当地供电公司的大客户服务中心。新装专变的业务流程大致分三个环节，第一关，用电申请受理。向供电公司提交高压用电报装申请表， 附用户主体资格证明、产权证明、土地证或房产证。租赁的还需业主同意函和租赁合同、设计单位资质证明。供电公司收到申请后，一个工作日内必须受理，出具受理通知书。 此后，供电公司会安排客户经理一对一对接，这是整个报装流程中最关键的关系人，后面所有进度问题、方案调整都靠它协调。第二关，供电方案答复。 供电公司派员现场勘查后，出具供电方案答复意见书。这是报装阶段最耗时的一环，法定实现 单电源用户十五个工作日，双电源用户三十个工作日。供电方案的核心内容是，确定接入点、接入方式、产权分界点、电表以上归供电公司，以下归用户。计量方式以及祭电保护配置要求。拿到供电方案后，用户据此开展施工图设计， 设计文件须报供电公司审核备案。第三关，设计审核与中间检查。施工图提交后，供电公司在十个工作日内完成审核，并出具书面审核意见。审核要点包括，一次接线是否与供电方案一致，既定保护定值整定是否正确， 计量柜配置是否符合要求、接地系统设计是否合规。设计审核通过后，施工单位进场施工。施工过程中，供电公司客户经理会在电缆辐射设备安装、隐蔽工程覆盖前等节点安排中间检查， 这些检查不收费，但不能跳过，否则竣工验收时要求返工。三、施工阶段六个关键节点的规范硬要求砖变施工不是普通机电安装，属于电力工程范畴，有严格的资质门槛和施工规范。资质门槛 施工单位必须持有国家能源局颁发的成装电力设施许可证，其中十千伏砖变工程要求成装类五级以上，三十五千伏要求四级以上。 设计单位需持有住建部电力行业专业设计资质，施工负责人需持有机电工程专业二级以上建造师职业资格。资质不对口施工一开始就违规，后续验收过不了，出了事故还要担行责。施工环节六大规范要点， 依据 g b 五零零五三杠二零一三二十千伏及以下变电所设计规范和 g b 五零零一六建筑设计防火规范，背带式净高不低于三点零米， 耐火等级不低于二级。门向外开启且采用甲级防火门。变家器式与配电装置式之间设置防火墙开孔用防火堵料密封。备电式位置应避开多尘、潮湿、震动大的区域，且上方不能有厕所、浴室、水箱。 设备安装与基础变压器基础高出地面不低于两百毫米，干式变压器需配防护外壳，且外壳防护等级不低于 ip。 二 x 温控器必须接线至配电式的远程报警系统。开关柜安装垂直度偏差不超过一点五一千，陈列柜顶水平偏差不超过五毫米， 柜内母排连接螺栓力矩值严格按厂家说明书执行。母排向序涂色， a 向黄色、 b 向绿色、 c 向红色。中性线、淡蓝色、 pe 线、黄绿双色。电缆辐射依据， j b。 五零二一七杠二零一八电力工程电缆设计标准， 十千伏电缆最小弯曲半径交连聚乙稀单芯电缆不小于十五 d， 三芯不小于十二 d。 电缆穿墙及穿楼板处必须用防火堵料封堵电缆引入配电柜处做防火隔板。室 外电缆沟应有排水措施。沟内电缆分层排列，高压在上，低压在下，控制电缆在最下层。电缆两端及中间接头处挂标志牌，标明编号型号。起始点 专变一般采用 t、 n、 s 系统工作接地和保护接地分开接地电阻实测值十千伏中性点不接地系统不大于四欧姆，大接地电流系统不大于零点五欧姆， 独立避雷针接地不大于十欧姆。配电室内敷设环形接地干线，每隔五米设一个接地点。所有电器设备外壳、金属构架，电缆铠装层必须可靠接地 接地引下线洁面铜不小于二十五平方毫米，镀锌扁钢洁面不小于一百平方毫米。接地保护调试，十千伏专变标配三段式电流保护，电流速断限时电流速断过电流保护。 变压器容量大于八百千伏安时，必须配置差动保护和瓦斯保护。另外，高压侧必须装设零序电流保护作为单向接地保护 保护定值由设计单位计算，供电公司审核。调试单位按定值清单逐项整定，并出具调试报告。 电能计量装置计量方式以供电方案意见书为准。高供高剂适用于变压器容量三百一十五千伏安及以上转变 高供低 g 适用于三百一十五千伏安以下。计量柜必须单独设置独立铅封。 ct 和 pt 精度等级不低于零点五 s 级计量二次回路不得接入其他设备。 导线洁面铜芯不小于四平方毫米。四、验收阶段从竣工验收到送电投运施工完成不是结束验收通过才算完成。第一步，竣工资料提交竣工报验申请，附竣工图纸、 设备出厂合格证及行驶试验报告、施工记录、机电保护调试报告、电气试验报告。试验报告由持有城市电力设施许可证的试验单位出具。试验项目至少包括变压器绝缘电阻和吸收比、 绕组直流电阻、电压比和即兴测试、交流耐压试验开关柜的绝缘电阻、导电回路电阻、交流耐压电缆的绝缘电阻、 直流耐压和泄露电流。第二步，竣工验收供电公司组织验收。检验项目覆盖设备安装质量、电气安全距离、接地系统、防火封堵双重命名和编号标识。房屋闭锁装置计量装置 验收合格的出具竣工检验意见书，不合格的出具整改通知，限期整改后重新报验。常见的不合格项集中在三处，防火封堵不到位、接地电阻超标、配电式安全供气具不全。第三步，签订共用电合同与装表接电 验收合格后，与供电公司签订高压共用电合同，约定用电性质、用电容量、产权分界、电价类别、缴费方式等条款。合同签订后五个工作日内，供电公司完成计量装置安装和送电。送电前最后一道程序是核相 确认十千伏电源相序与配电式母线相序一致，错了可能烧设备。
