DILL钻孔高版本怎么调取出来

好，我们来看一下这个高版本如何调出这个主要模块啊？啊？在我们这个插入工序啊，我们这里面啊没有这个主要模块啊，不像我们低版本他有这个钻孔的主要模块啊，而我们高版本啊，他是一个以特征钻孔 啊为主要进行这个做的啊，他把我们这个追咬模块给他隐藏掉了，那我们如何进行调出来呢？ 啊？首先的话，我们比如说我以这个 n x 二三零六这个版本为这个讲解啊啊，方法都是一样，我们这个右键啊，选择属性啊，打开文件所在位置啊，我们找到这个 n x 二三零六啊，然后的话我们找到这个 mac h 啊 啊 resource， 然后找到我们这个呃， t m 这个 s e t 这个设置啊，然后在这 这个地方他是我们的一个配置文件文件啊，我们右键啊属性啊，这里的话，我们这个指读啊，一定要这个勾啊，一定要去掉啊，好，点击确定啊，然后我们这个右键打开方式啊，以我们的一个记事本呃，记事本的一个方式进行打开。 好，我们找到这个，它上面是一个英文的啊，我们找到这个公字的，公字的我们非呃，这个这里面你就随便去复制一行，比如说复制啊，然后给他回撤啊，然后给他粘贴一下。 好，那我们这个把后面这个名称啊，给它这个重新命名一下，把这个给它删掉啊，我们选择这个 j 啊 d r r l l 啊 j 啊 啊，好，这个时候的话我们就啊点击保存就可以啊，然后的话我们这个软件啊软件你要重启一下啊，或者我看一下啊，不重启的话他有没有啊？好 啊，不重启的话他是没有的。你这个软件要重启一下啊。呃，我这里就不去重启了，你重启之后的话他就有了啊？啊？当你这个重启之后他就会有了。

我现在这个是一九八零版本的，现在没有这个钻孔模块，看一下都没有， 怎么调出来呢？我们只需要三步，第一步打开这个 u g 文件路径啊，自己看一下你的是在安装的哪个路径，都都点开那个文件夹，这个先点开之后第二步用这个计时门打开这个文件， 用计时本打开 好，然后我们把这个里面的文件修改一下，这边前面的是英文版本，后面的这个是中文版本，所以这个把这个版本注意一下， 我们随便复制一个，随便复制一个好了，我们站立在这个位置，把这个名字改一下，改成这个 藏红的一个名称，好，就这个名称，然后把这个保存一下，把这个邮寄关闭，重启一下，稍等，稍等一下。 好，再新建一个文件，然后进入这个加工模块， 我们在创建工序，看一下创建工序，好，现在就是这个钻孔，钻孔不怕的 啊，钻孔指令都有。好的就到这里。

大家好，当我们这个高版本啊进行钻孔的时候啊，我们创建工序啊，找到这个主要模块啊，对吧？没有发现没有这个主要模块他其实已经被这个 nx 他自己给隐藏掉了，那么如何调出这这个功能呢？ 啊？我们把它调出来就可以用了啊，我们把这个给他关掉啊啊，当然你可以进行个打开啊，我们比如说啊，通过这个快捷方式啊啊，我们打开文件所在位置 啊，找到这个所在的安装目录啊，对吧？那我们进行个找到这个你所在的这个 n x 我比如说我这里是 n s 二二零六，对吧？我们点击一下他，然后我们找到 m s c h 啊，然后找到这个 resource 这个地方啊，找到这个 ten pleasant 这个模板的设置啊，我们听到这这里面啊，把这个进行个打开，打开之前呢，你把这个属性啊这个指读给他发掉 啊，不要打勾，我们点击确定啊，然后用这个记事本的方式给他打开啊，打开之后呢，我们发现他这个地方啊 啊帮我们这个屏蔽掉了，对吧？我们进行个啊复制一下啊，因为你看看他这边都没有这个，最要这个 啊这个命令啊，他们把我们这个命令给屏蔽掉了，我们复制一下，然后进行个粘贴，把这个地方改为这个坠影 啊，把它改为最啊第一啊啊，哎呦啊，改为这个最啊啊，这个地方多写了一个小二啊，我们这个时候我们就进行个 关闭，然后保存即可，然后我们这个时候啊啊，你软件最好可以关掉，重新启啊，重新打开啊，比如说我们创建工序，看看这里面有没有这个，对，网络开没有，对吧？那我们这个时候进一个关掉，重新启动 啊。发 啊，我们显示桌面把这个题给打开啊， 高版本对于这个电脑的要求啊，还是比较高的。 好了，我们进入了这个加工这个模块啊，我们确定啊，我们创建工序啊，啊，这里的话这个锥要直接就在上面了，对吧？ 这样就被我们调出来了，当然这个位置啊，你可以更改的啊，这个位置当时我坐在啊，放了第一个位置，所以说他就在啊第一个位置啊， 对吧？把这个磨坏就可以用了，对吧？啊？当时我这个坠啊，你看看，我们放在了第一个位置，所以说他在这个这里面也给你默认了第一个位置啊。

大家好，我是龚老师。 x 一九四六钻孔功能调出方法。呃在我们的这个 新的版本软件里面呢啊我们那个钻孔的功能呢，他做了改变，我们的加工里面去。 大家看啊，在我们钻孔的这个地方呢啊，我们现在的话呢啊他改成这种了，就是用特征呢来钻孔。 在以前的啊老的版本里面呢啊，他有那个钻孔功能的话呢，呃在这些新的版本啊，他没有，他关闭了。那我们来看一下怎么样把它调出来。现在这边呢啊我们这个版本的话呢啊 是一九四六的版本啊，他是属于一九二六啊。哦一九二六那个大版本号啊，这个一九四六的话呢啊是那个真亮版本号啊 这边的话呢啊，我们有一个路径在这个地方啊这个呢我还写了一个啊一八九九的这个版本的。在这边的话呢啊就是我们的这个啊就是一九二六啊。哦一九二六我们的增量版本呢是一九四六的啊， 那在这个目录里面呢啊我们就将第一个文件第一个文件来做修改。做什么修改呢？ 我们进入到这个陌路里面去啊，在这个 c 盘里面啊找到这个安装 目录。 好，大家看这个呢就是我们现在的这个目录，我把它找到了啊在这个目录里面啊第一个文件，大家注意啊第一个文件 第一个文件呢啊，我们就右击用记事本呢将它打开，那你用记事本将它打开的时候，大家看这个呢就是我们的钻孔的这个功能在这一栏啊哦这个是钻孔的 这栏，那这栏呢前面呢他加了一个井号，那这个井号呢啊就为无效的，那我们现在呢，你把这个井号给他去掉，然后再保存好。那你当你在保存的时候，大家看他现在就有一个另存为 没了出来了，而且另存为出来以后呢啊，他的这个类型还不对，取消啊，取消我们不保存，那你就右击 属性，首先第一个你们要看一下他是否这个是只读文件，他现在这个只读文件呢？没有啊，就是不是没打开，那我们就要做一个什么呢？ 因为我们现在这个啊 c 盘的话呢啊，他为系统盘，系统盘的话呢，现在这个温石的系统呢，他对这里面的文件呢，他是做了保护的。那我们怎么做呢？ 那你就将这个文件复制，我将它放到其他的盘里面去，比如我把它放到啊 d 盘 nc， 我在这个地方临时使用一下，我把它粘过来， 粘过来了以后呢右击，我们再通过这个记事本将它打开， 再将这个井号呢把它去掉，再做个保存。那大家看现在这里呢啊他就没有出现这个另存为了。 那假如我们在这个啊文件里面他有这个指读的话呢啊，大家可以把这个指读呢把它去掉，要留意他这边啊。好，那现在这里修改以后，我就再将这个文件复制粘到这边来粘贴，然后呢啊替换原来的， 然后呢？他这里就是啊有报警，没关系，我们继续就好了。 ok， 现在这个文件啊把它删了， 我们用记事本打开，大家看这里现在已经呃没有那个井号了，那我们再将这个软件打开， 那再将这个转接打开呢，我们现在已经进入这个呃在建模这边啊，那我们直接进入到这个加工里面去。 好，大家看现在这个地方他就已经有这个钻孔的这个功能了。啊，这就是这种方法啊，那我们可以啊确定啊 插入啊工序你就可以浏览去选择这个钻孔的啊。哦，这就是我们以前的那种啊钻孔的那种彻底方法啊，对，以前的那你就可以调出 来来来使用啊，这是这个啊，那在这个资料幻灯片里面呢啊，我这个地方我也写了的，怎么去做这个地方啊？就是通过记事本啊或者是写字板打开我们这个文件啊， 那这边呢就已经有的，当然添加的位置呢啊，看你添加到哪里呢？都可以啊，首先检查一下他是否是只读，要是不是只读的话呢啊你就把它考到其他的盘里面修改以后呢啊再把它覆盖过来就可以了啊。哦这是这边，然后呢 进去以后这个地方就可以看得到啊。哦这就是我们之前的那种啊钻口那种界面，当然新的这个呢，呃他只是做了一些改变啊。哦做了一些改变，所以要是我们啊适应不过来的话呢 啊，大家可以去把这个调出来来啊来使用啊，这是这个方法啊，就是怎样调出我们的这个啊钻孔功能啊啊，这就是这个方法啊。

哈喽，大家好，今天来给大家讲解一下，像 u g 啊，高版本当中，像这个我们插入工序的时候，在这里面我们像只有这种的，没有没有像低版本当中的这种钻孔命令的，像这种 这个 mini， 但是这里面就是新版本当中这个 mini 是隐藏的，我们怎么样能把它给调出来啊？就是打开打开这种高版本的话，呃，能像低版本十点零那种的啊，这里面有那个，呃，我们再看一下啊，就是这个 mini， 首先打开我们的安装目录，这里面的话我是安装在地盘的，嗯，找到这个，找到新闻子，找到二幺二，选择这个，在这里面选择这个文件，再选 则这个文件，哦，错了，再选择这个文件，我们在这里面找到 came 这个这个文件，我们打开方式选择记事本，在这边我们往下滑，在这个位置我们按一个空格键把这个给复制一下， 在这边粘贴一下，我们把这前面的这个字母改成 d r i l l， 看一下啊， d r i l。 对，就这个我们再关闭掉，再保存一下， 我们再把 u g 高版本这个软件再关闭掉，重新打开一下，这边有点卡， 好，再重新打开一下， 等一下在高版本当中就能找到这个 速度有点慢。 好的，这边点开新建， 直接选择加工模块。 好，我们这里面就这个， 我们接到加工模块去， 这边我们选择插入选择工序， 这边就钻孔命令的，这里面就跟十点零版本的这里面的其实是一样的，里面。

大家好，我们安装的这个 u g x 的高版本啊，我们自己呢也不会这个手动去把这个呃老版本的一个钻孔模块给它调出来。 呃，其实呢这边可以用啊一些工具快速的给他调出来啊，我现在基本上都用工具，那这个工具呢在哪里？我们打开百度，然后搜索 jp 工具箱啊，这边呢会出现啊这样的一个样子，它的界面上面啊它会显示这些，然后第一个我们就认准 ugx 工具箱，这个你就免费摆下载，你点进去，点进去之后，然后滑到这个免费下载地址，然后点过来 他这边他就会自己下载了这个地方自己下载。然后用的时候呢，你直接把下载的东西啊复制过来啊，打开用就可以了，这个就比较简单。然后呢还有一个 gap 工具箱啊，他他目前好像， 嗯就在这个我要自学网里面，然后你下载的时候呢，你就直接在这个地方去下载，然后他的一个密码都告诉你了啊，就非常简单，然后下载好了打开用就可以了， 那是非常简单的，用的时候呢是怎么用呢？反正我们啊打开之后呢他的界面就是这个样子的，然后你要掉出来这个，这这个第二小第二钻孔，是吧？那我们就直接点击他一下，然后如果你没有掉出来的话，这个时候呢他就会 啊显示你你已调用成功啊，我现在已经调了调出来了啊，并且还在运行中，所以这边就会提示 啊，我这个就是通过我我这个调出来的一个模块啊，就是通过他调出来的啊，但是这些工具箱啊他是非常好用的，你看这边呢，他就会有一些螺纹查询，还有一些材料的计算啊，这边继 日本啊，这些这些东西你看都有啊，非常方便。像我们新手的话啊，是非常推荐用的，然后另外一个，另外一个呢？我们新手啊更要推荐用，为什么呢？他这边可以下载我们的版本，就是我们的软件版本，你需要用哪个软件版本，然后你就在这上面去找，然后去下载就可以了 啊，然后你下载好了过后你不会安装啊，他这边还有选择安装包，然后一键安装，是不是这个对我们新手来说是不是非常友好？然后工具工具，然后这个前面，这这前面两个东西啊，就跟就跟这个一样， let's take out， 就不给大家演示了，反正是非常好用的啊，这两款用铝箱。

大家好，我是杨工。呃，今天的话给大家总结了几大点，就是低版本用户啊，使用高版本会产生的一些问题。首先啊，我们要讲的是草图如何改回低版本模式 啊，这个的话，因为低版本用户啊，已经习惯用了我们，比如啊，你看像这个几何约束啊，对这些啊，已经用习惯了啊，那么新版本的话，你会发现你点击比如说啊，高版本的 这个炒作界面，他是什么松弛关系啊，哎，不太会用，那么怎么改？很简单啊，我们只需要点击这个文件，然后 使用工具抢项功能体验，然后你在插道里面搜索一下草图，然后他现在是什么，使用新求解器制图 on 啊，就打开，然后你把它改成 off， 那么也就是 低版本的这个草图模式了啊，这是第一个问题。第二个问题，钻孔如何调出角模块？这个的话我们到加工里面来看，就是我们一般我们用习惯的啊，基本上钻孔肯定是用这个角角模块里面的更方便啊，做三轴的话， 但是高门的话，你会发现啊，他是没有啊，其实是被隐藏了啊。那么我们怎么去把这个桌调出来，很简单啊，这里的话，我提前已经把文件打开了，就是在这个地址你截个图，需要打开的是第一个文件啊，点 opt 这个第一个文件， 双击打开它之后，然后你鼠标往下滚到中间的位置之后，你停下来啊，也就说你复制一行，然后空格啊，就粘贴一行，下来之后把这个喵 pana 改成这个句啊 dii， 哎呀哎呀， ok， 然后你再关闭保存，然后你再重启 ug 的时候啊，他就会有这个 做了啊，这个状况，还有就是固定的轮廓洗少了驱动模式这个的话我们来看一下啊，比如说你现在使用新版本的话，如果你你直接打开的话，你会发现啊，这个固定的轮廓洗里面， 哎，他没有，他少了一些模式啊，就是什么镜像往复啊，同性切削啊，还有那个布局应用机平面还是在部件上？没有啊？就高门的话他会有啊，我们插入工序之后， 比如啊，我点开这个固定字文和 c， 你看不仅应用这平面啊，包括整个同学往复，天下往复，那这个又是怎么调出来的？我们可以直接啊使用用户默认设置，找到加工，找到工序，然后常规这里 就把这几个啊全部勾上点确定一样的啊，需要重启啊。接着还有就是刚本呢， 你会发现那个行枪洗的刀参考刀具没有，比如我们插入工序，比如我点击行枪洗，你在车里面，你找不到啊，找不到参考刀具其实是被隐藏了啊，你需要在选项里面去调取选项，定对话框啊，可定制项搜索一下，比如参考刀具， 好，点击参考道具，点击下对话框点确定，那么这个参考道具这个选项就出来了，没错啊。接着平面洗选边界的时候如何对中模式？这个的话就是说啊，比如说我们现在啊插入一个平面洗 秒开门的这个平面系，然后啊你选曲线的时候，哎，我们第二本的话可以直接提前选到对中，那高二本怎么这里面没有选项？其实也有啊，比如说我选择之前这个位置啊，打初始到 高距的位置就把它改成对中啊，就可以了啊。然后他就是对中，还有什么不明白的可以在评论区讨论，学会点个赞。店铺有高昂本 ug 三轴建模编课程，每晚九点直播 ug 多种公开课。

好，大家好，我是 cc 编程张工，今天给大家带来知识点，如何快速的调用低版本的罪恶事件，也就是我们所说的钻孔命令。 我们现在十二点零的属于高版本，高版本他是没有最有的，那这个最有应该如何去把它调出来？好，接下来我们来讲解一下。 第一步，我们首先要找到 ug 十二点零的安装目录，好，我们把它先 我们右键属性打开文件的一个位置，在十二点零 打开 mac h r e s 这里面有一个 set 好，你们在 想打开的过程中，把这个目录把它记好，按照这个目录打开就好了啊。然后我们打开第一个， 第一个我们这边有一个什么最有，前面有一个两个井号键，那这个里面是没有，有了这个井号键，那我们在这个插入的时候他是什么？他是没有 最要的，是不是？好，我们现在把这个最要的前面两个井号键去掉，记住这个井号键去掉的过程中，不能多删一个，也不能少删一个，一定要刚刚好， 这样才能保证万无一失，然后再去保存。有些学员问我，他说，哎，张老师，你这个保存不了啊， 他说我那个电脑保存不了，这是为什么？一定要另成为，那是因为你这个里面属性，他这个只读了。 好，你只要把这个属性打开，把指读去掉，然后确定，然后再点进去重新输入，重新把这个井号键去掉，然后再保存，这样就好。 好了啊，然后把这个十二点零关掉，重新启动，你现在插入他还是没有的啊，他必须要十二点零重新启动，不需要电脑重新启动，我们把十二点零啊 重新启动一下就好了。好 好，我们现在打开十二点零。好，我们随便点一个。 好，这个时候再插入工序，然后我们选择。哎，这个里面就有这样了，这个就是我们低版本的一个 钻孔面点，这个版本相对来说好用一点啊。行，那今天的知识点就讲到这里，你们学会了吗？好，如果想了解更多的优姬变成知识，点赞、关注、评论，靠谱领取免费学习资料。

大家好，我是 ug 编程老 a， 今天给大家讲一个在 ug 十二点零以及高版本中如何显示主要加固工序的一个方法。 首先我们看一下我这里就是 n x 十二点零的版本创建工序，这里面是没有这样这个工序的，那么如何让它显示出来？首先我们关掉这个软件， 关掉之后桌面图标鼠标右键 呃， nx 十二点零，这里打开文件所在位置，然后点击 nx 十二点零，找到这里面的 mach 文这个文件夹， 然后双击打开，打开之后找到这个里面的倒数第六个文件夹，然后双击打开，然后再找到倒数第五个文件夹， 双击打开，打开之后看到第一个文件， 把这一个文件给他修改一下，先记一下这个路径，上面这个路径可以拍照记一下。然后 首先我们把第一个文件夹鼠标右键属性把这里的指读去掉，确定用记事本的方式打开， 打开之后可以看到这个地方有一个 dryo， 下面这个地方也有一个 drill， 我们把这两个前面的 井号和空格给他删掉，井号空格给他删掉，保存一下就可以。好，下边上面这一个删掉，删除下面这一个删除，删除之后保存 好，自然打开十二点零 创建工序，这里就会显示出 drill， 这就是一个低版本里面孔加工工序的一个模块， 他的里面就是跟低版本是一样的。如果说有些人对这个高版本里面的这个号码可不习惯用，你可以把这一个低版本的调用出来。好，那我们再看一下 高版本其他的高版本里面怎么样显示？我这里用的是二三零六的，看一下二三零六，它里面也是没有这个主要的，那我们看一下这个里面怎么显示，先关掉 好，同样的鼠标右键，打开文件所在位置， 点击这里的 x 二三零六，然后找到 mach 这个文件夹， 双击打开，再找到倒数第四个文件夹，双击打开，再找到倒数第五个文件夹，双击打开，打开之后同样的记一下这个路径。 好，这里还是第一个文件，首先我们把这一个文件右击鼠标右键属性，打开之后，把这里的指读给它去掉，确定同样以及时模的方式打开， 那打开之后我们可以发现这个里面并没有 drill， 可以看一下这个里面并没有 drill。 那怎么样让它显示呢？好，我们来看一下，先把这 一个最小化，我们打开 n s 十二点零这一个右键，打开文件所在位置，找到刚才的这一个修改过的文件 mac h， 然后这一个 这个记事本打开，把这里面的 dream 给它复制，复制，然后粘贴到这里面，粘贴这个号码卡，后面 粘贴，然后下面这一条也是复制，把它粘贴过来，粘贴过来，然后 把这一个放松一下，好关掉，这一个也关掉，咱俩打开二三零六， 我这个有点慢啊，稍微等一下 好，打开之后，再看一下创建工序，这里就会显示出一个 drive， 看定心钻，钻孔布孔，然后这些断销钻等等的孔系，罗湾系等等， 就是跟 d 版本里边的是一样的。好，谢谢大家。

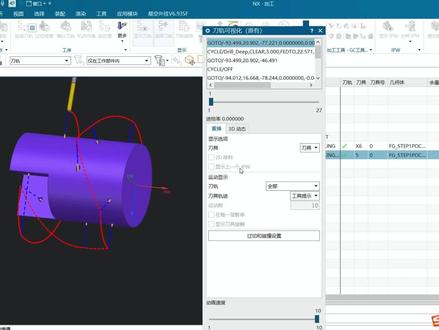

今天给大家分享 nx 高能版 helen monkey 强大的自动钻口功能。看完这个视频大家就知道之前的借口模块为什么被 helen monkey 取代了，视频有点长，但干货满满，大家可以先点击收藏，看完觉得有此帮助的老铁记得点击关注。 monkey 呢，它是基于特征加工，所以我们先将特征识别出来，我们点击查找特征，然后选择要加工的部件， 这样整个弓箭的特征全部被拾取出来，我们再打开特征导航器， 点击进来，我们可以看到所有的特质全部被拾取出来了。这个 stp 开头的呢就是孔特征，总共十二个孔，我们在 选择他点击特征成组位置呢，我们就放在沃克 p 四下面，然后点击确定，这个时候呢我们就可以看到到沃克 p 四下面有一个这样 fg 开头的这个集合体。 这个时候呢我们就点击创建工序，我们选择 honey monkey， 然后再选择中心状，先给他打一个点，刀具呢，我们新建一把中心状， 直径设计为六毫米。 好，我们点击确定。 几何 体呢，我们要选择我们刚刚创建的这个黑腹肌开头的这个孔几何体，然后这是我们的特征几何体，这里我们这个加工深度我们改成一行，然后我们看一下他这个刀鬼是不是一个最优路线， 我们如果不是的话，我们要把它改成最短刀轨，它会自动变成一个最优路线。好，我们点击确定生成道路，这样呢我们第一道工序打点就做好了。 好，我们再来做第二道工序钻孔，我们钻孔呢就直接复制我们上面这个打点这个刀鬼，我们选择复制粘贴刀具，我们选择一个 五毫米的钻头，然后钻孔模式，我们选择深孔钻给他，一直给他二点零，然后我们指定特征体这里进来，我们可以看到这个加工区域，他默认的是表面，我们要把它改成圆柱底面。 啊，他这里是英文啊，就是 bott 的这个。然后呢，我们这个刀鬼入镜了，我们还是选择最短刀鬼，你看改完之后，他这个深度呢，他自动就变了。 好，我们点击确定，再点击生成刀轨，这样呢，我们的一个多轴钻孔程序就做好了。好，我们来模拟看一下啊，可以看到这个刀落呢，非常的 nice， 你学会了吗？学会的老铁，点击关注，带你学习更多书库应用知识。
