这个是我们石油化工设备上经常遇到的一个锥台，今天呢跟大家一起分享一下这个锥台如何放样展开。首先我们要知道这个锥台的下面的自己和上面的自己， 还有追台的高度，满足这三个条件才可以进行方向。今天呢跟着大家分享一种最简单的一种方法，但追台的方向有几种办法可以利用相思三角形法求出资格啊， 也可以计算这个角度求出来。我们就讲一个最简单的方法，首先得有这个小尺寸的，首先我们要找到这个焦点， 找到这个焦点，焦点找到之后用圆规以这个为半径画弧，再以这个 把那个画弧，然后这个的成一排，就是我们这条湖， 然后再一浇，这样一浇这块料就是我们需要下的料，当然了我这是大概这个地是钢板的中心径。
粉丝2.0万获赞34.8万
相关视频
02:15

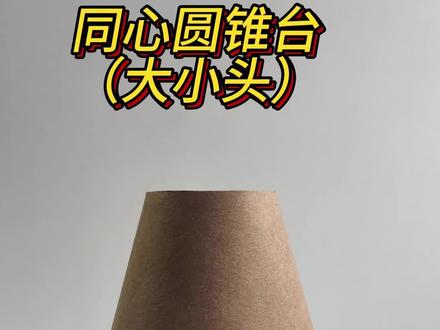

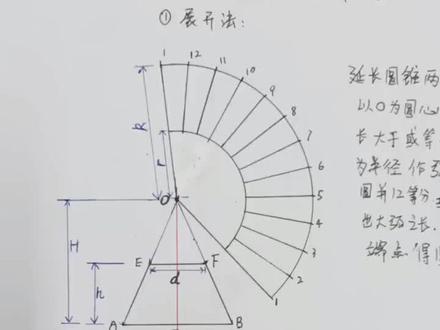

02:00查看AI文稿AI文稿先画一条垂直线，画出圆锥太了高， 以圆锥太乐高画一条平行线，分别画上小头直径与大头直径 两个直径短点连接延伸着中线标记点楼。画一条垂直线，以点偶与大头直径短点为半径画弧， 在与小头直径短点为半径花弧， 根据公式得出数值 连接机点过小火弧线复制三分 还是彩间 拼接完成， 谢谢大家。
1029钣金展开张平发
05:03查看AI文稿AI文稿用放射线法画斜圆锥，斜圆锥的底面半径是二，垂高是六。俯视图中斜圆锥的底面反应实行主视图中最左最右两条竖线反应时长，其他竖线不反应时长。 放个音乐吧！ let's go！ 将俯视图中的大圆分成十二等分， 画出十二条素馅的正面头 投影， 画出锥顶的俯视图。 运用旋转法求出个数线的时长。 freedom， she said show me the way freedom， freedom， freedom！ i don't want to wear freedom！ 以椎顶 s 为圆心，以圆锥的最左竖线时长 s e 为半径，画一扇形， 以一至二弦长为半径，在大圆湖上截取十二等分近四，确定大圆湖周长。 freedom， let's go！ 由椎顶画射线段完成扇形图。 freedom， freedom！ 以追鼎为圆心，一个速 线时长，截取扇形中相应设限长度， 把各焦点依次连成光滑曲线段， 这是完成后的样子 ma。
21水清香

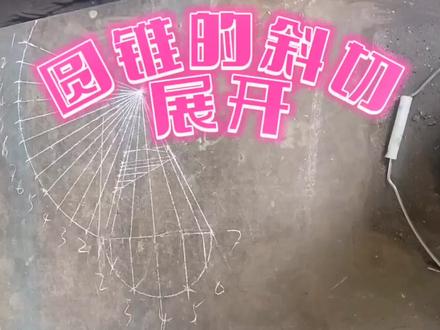

02:09查看AI文稿AI文稿按照要求画出椎管立面图，画底口辅助员，并分为十二等分，做个点与底线的垂线 延长，两边线交中线于乙点 或顶点连接底线上的各种分别， 分别将个等分点与斜切线的交点水平投影到边线上， 以顶点为圆心画幅，取出底口周长 连接个体， 再以顶点为圆心画出个投影点的对应点， 用光滑曲线连接个底。 感谢支持，点赞收藏！
188铆工老默

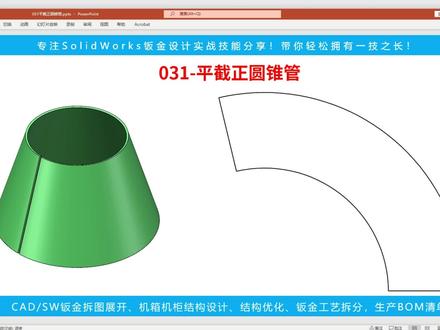

01:26查看AI文稿AI文稿大家好，我是万老师，接下来带来的是第三十一个案例，平结正圆椎管，大家可以看到本案例和上一个案例基本上是相同的，左侧为创建好的板筋模型，右侧为展开图， 方法也是一样，实体建模得到外观，切除焊缝，把它转换成板筋就可以展开了。理论计算方法也是一样的，所以我们就直接到软件当中来操作一下。 方法是用放样折弯来操作，我们需要提取外侧的两个边线，用到的是三滴草图，进入草图，选择三滴草图，选择外侧的边线，转换实体引用退出草图。第一个三滴草图提取完毕，相 同的方法提取出第二个三滴草图。好，有三滴草图之后，下一步我们将实体做一个隐藏，然后使用钣金模块当中的放样折弯， 选择第一条线，再选择第二条线，控制一下涨料后的方向，点击打勾即可创建完毕。我们展平来看一下。 好，这就是展平的效果，你学会了吗？点赞加关注，在我主页有更多精彩内容教学。

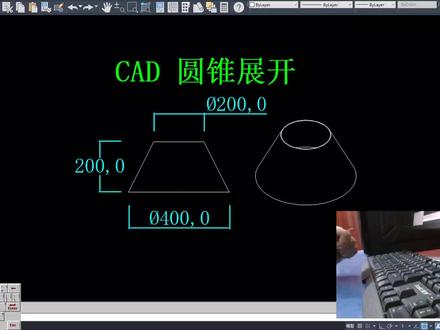

08:59查看AI文稿AI文稿cad 圆锥展开， cad 圆锥的展开，我们看一下像一个圆锥形，类似这种形状，我们在 cad 如何做他的一个展开下料图？ 好，我们首先把这个图复制过来啊，复制过来我这里的话就忽略了厚度啊，如果有厚度的话，我们应该 找到这个版的中间层啊，如果是二的话，这两边进来一个一啊，也就是三百九十八来展开，那么他的展开跟我们做出来实物才是非常的吻合的啊。好，我们先看到这里，那么现在的话只讲一下 这种连锥的展开一种方式，就是方法，我们在这两条线，我们在顶上 画的直线，让他延伸过来啊，是让两条这两条直线有个焦点在这个位置，然后我们对他进一个修剪。好，这是第一步啊，第一步，你说把这个图复制过来，让这两条线延伸过来有一个焦点，这是第一步。 第二步，我在这里以这个点为圆心，画一个圆圆，多大的圆？圆画到这里来，这里点啊，画到这个位置，然后我再以这个圆的圆心为圆心，再画一个圆，画到这里来， 这里就一个整个的一个圆环，这里就是一个布啊，或者是一个材料，我们要在这里画条线，把它截下来，柜眼也好，折完感 眼也好，是不是让他感受我们的一个圆锥形来啊，圆锥形好，做到这一步之后，我们还要画一个圆，我们这个圆怎么来画？我们是用两点画圆，我们输的 c 不做这一点 啊，两点化盐的话，我们输入 c 之后，我们再输这个啊 p 啊， 把它删掉，我们输入 c， 输入个二 p 啊，好，这里过来，那么这一个圆也画好了，也就是画了三个圆， 然后怎么做啊？这是第二步画圆，第三步计算，我们看一下这个圆是多少，这个圆呢？看一下首先看到的周长啊，六啊， 八点三二六二，八点三二，这个记下来的啊，我们用计算器啊，用计算器啊，复制， 这个我们记下来的啊，记下来的，我们整理过来。好，这个我们要把它等一下在这里进行计算的。好，我们看一下这个圆 啊，这个圆啊，这个圆是多大？不要搞错了啊，是里面这个圆啊，我们再输入 l i， 他这里的周长是多少？幺四零四点九六，好，复制啊，这里也要复制好，复制，你不复制也是可以的，你能够记或者记下来也是可以的啊，我们用这个圆，除以，除以啊，除以，我们后面这个 好看，他等于多少？等于零点四四四四七二幺五五点幺五五七九啊，这后面很多很多啊。好，我们不管他，我们乘以一个 三百六十度啊，这个三百六十度，这一步大家一定要搞清楚啊，是哪一个圆的周长，属于哪一个圆的周长啊，不要弄混了。好，然后我们再看一下等于多少？ 一百六十点九九七六，精确的好多位啊，比较精确。好，我们把这个复制过来，复制好算了，复制过来了，好吧，好，复制过来之后我们怎么下一步怎么办？我们输入 ro， 选择这个直线，然后选择一个基点，然后我们选择一个 c。 好，我们输入角度，是啊，输入角度了啊，输入角度我们可以输入一 幺六零点九九 啊，七六啊，零八，其实你输入幺六零九九，应该差不多了啊，差不多了， 好，我们再说一下啊，幺六零点九九七六零八啊， 幺六零点九九七六零八啊，看到没有？他已经过来了啊，过来了，我这个线我把它啊 匹配一下啊，换个颜色吧，换个颜色。好，这条线我们就画出来了，那么我们做到这个时候，我们已经说完成了啊， 那么哪一部分是我们要留下来的机关线料，就是我们需要的一个展开图。好，我把它删掉了啊，把它删掉好，把它删掉，这里都是我们的辅助线，我们就不需要了啊，我们的辅助线我们就不需要了，然后我们把这些删掉啊，删掉， 删掉。好，这里做一个匹配，那么这一个就是我们这个圆，外径是四百高至两百，上顶圆是一个两百下，下面的话是四百啊， 这么一个圆锥形的一个展开，那么我们这个圆到底展开对还是不对？我们应该如何来验算啊？好，最后一步如何来验算？ 这里我们有也用四百乘以三点一四一六也是可以的。如果我们想偷点懒，我们直接输入 c， 在这里，我们输入这个四百。好，再输入 c， 在这里我们再 租了个滴，两百， 这个圆和这个圆是相等的，是不是这个圆和这个圆也是相等的，是不是一个是两百，一个是四百啊？没问题。 好，我们来看一下，我们输入 l i， 他的周长是六八二点三二啊，六八二点三二。 好，我们把它这个可以复制到这里来啊，便于我们观察啊，六八三点六六六二八点三二啊，也就是我们这个展开的周长和这个外围的这个周长一定是相等的，不相等的话那么就是不对的， 如果相差十个四，二十个四那是没问题的话，如果相差一两个零，那你这个展开也是有问题的啊。好，我们来 看一下这个周长是多少，如果跟这个六二八点三二相差很多，那肯定是不对的啊，我们来展开看一下啊，看一下这里周长度是六二八点三二，看到没有？六二八点三二，好，这是没问题的啊，其实 剪映到这一步已经是可以了，如果你还想看一下下一个对不对，我们可以接下进行剪一下，好，我们输入 l i， 他这个长度是幺五幺二五六点六四，我们把它复制到这里来，便于观察这里，我们同样的输入 l i， 看一下是不是一样的 幺二五六点六四啊？啊，我们一直啊，一直的话是点击这个啊，好，其实我们因为点这个圆啊，我们点这个圆啊，点 这个圆，好，我们输入 a 看一下幺二五六点六四，没问题啊，没有问题的，是不是没有问题的？ 其实我们检查的话，检查一部分就可以了，另一个的话应该是百分之九十九点九是一任何问题都没有的啊。不管你是检查这个大的圆弧的长度与这个小圆的长度是否相等，还是以外围这个圆弧与这个大圆的周长是否相等都是可以的，你检查一个的话，基本上 百分之九十九点九没有问题啊。关于这个展开延椎展开的话，呃，就先谈到这里。
1293啊树

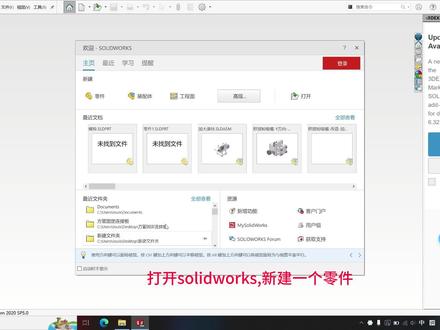

02:22查看AI文稿AI文稿打开 solo 的 works， 新建一个零件， 选择一个基准面，进入草图编辑。在草图中画一个圆， 标注尺寸后推出草图编辑，这个就是圆锥底部的直径。在选择刚才的基准面，按住 control 键上拉，可以生产新的基准面，我们可以按住鼠标中间滚轮转动视角， 基准面的高度就是圆锥体的高度。 在新的基准面进入草图编辑， 在新的草图里选择点命令画一个点，需要两个圆形重合， 我们可以选中两个圆心，然后选择重合功能， 退出草图编辑。在特征中选择放养图台 轮廓，选择钢材化的点和圆， 这样就画好了一个圆锥。
305司夜
00:13
02:53
02:11查看AI文稿AI文稿大家好，我是万老师，接下来我们将开启新的教学系列，是关于变镜追馆的系列，在上一个系列当中，我们教学的是圆以及椭圆管的方向展开，这次我们开始来学习变镜追馆的展开。左侧为创建好的板筋模型，右侧为展开图， 这是方法，实体键膜得到外观切除焊缝，用板筋功能做成板筋键就可以展开了。理论计算方式在这里需要学习的可以截图慢慢去看。我们进到软件当中来操作一下，首先是有这样的模型，之后， 下面我们要把它做成绑金件。第一步，给他切除焊缝，选前式基准面炒图绘制同样的大过他就可以了。然后 进行拉伸切除，激活宝币特征，选择两侧对称焊缝大小给到五 好，点击打勾下一步。 这种是斜边的，不可以直接使用插入折弯，我们来尝试一下，会提示非线性边无效啊，注意看，非线性边是无效的，所以这种类型我们要用到是放样折弯。放样折弯的前提就需要有边线， 边线使用三滴草图将其创建出来，选择它转换实体引用推出草图，注意是由两节的，所以我们需要制作两个三滴草图。再次，三滴草图转换 实体引用，推出来，将实体做一个隐藏，现在有两段三 d 草图了。进行板筋放量折弯的操作，选择这个点， 再选择下方的点，设定好板筋的厚度以及长料的方向，点击打勾就可以了。展平看一下，你学会了吗？点赞加关注，在我主页有更多精彩内容教学！
