cass坐标套图操作步骤

当我们拿到这样的一份使用图的时候，你是否有遇到过这样的问题，使用图上的使用方向点的坐标和实际的坐标是对不上的，像这种情况该怎么进行处理呢？大家好，我是社会良工，本期视频来分享一下，使用南方 kc 软件进行坐标套图，欢迎大家点赞、收藏和转发。 首先我们来看一下这个图，这是一个基础施工的总的平面图，在图上我们可以看到这个装的施工方样的坐标和实际的坐标是不一样的，还有这个装也是他施工方样的坐标和实际的坐标是对不上的，像这种情况的话，我们就要进行坐标套图了。 在进行坐标套图之前，我们要在这个图上先找到两个正确坐标的点，在这个图上我们可以看到这里有六个点，那我们选择对角线的这两个点， 首先我们先新建一个文件，好，我们新建个 ts， 然后打开它，然后我们回到这个图上，我们把这个点的坐标把它复制出来，好，我们先把 y 坐标复制下来，然后粘贴这里用英文的逗号隔开，然后再把 x 坐标把它复制下来。 好，粘贴好，然后我们把第二点，也是，我们先把 y 坐标把它复制下来，然后用英文的逗号隔开，然后到 s 坐标， 好，把这两个点复制下来。之后我们在这图上这里，然后我们输入 pl 命令，然后这里把我们的第一个点的坐标把它复制过来，然后空格，然后把第二个点的坐标也复制进来，然后空格，然后我们可以看到 正确的两个点的坐标是在这个位置，然后把这里拉长一点，方便等一下查看。好，让我们回到这个图里，让我们输入一个 a l i g n 的命令空格，然后选择这整个图，然后空格，然后我们指定第一个圆点， 啊，要指定我们第一个目标点，这是我们正确坐标点啊，要指定第二个圆点，然后指定第二个目标点，好，这里这里显示输这指定第三个圆点，或者是继续，然后我们这里选择继续就行了，然后这里是否进行锁放，然后我们选择的是是， 好，然后我们可以看到坐标套图就完成了，完成之后我们来检查一下，看是否正确，我们输入坐标的命令，好，然后我们检查这个点啊，这里是零七三九五， 这个点是没问题的，然后我们再检查这个点，好，一六二六七八，这个点也是没问题的，然后我们再来检查一下这里面这个装位的点，看是否正确， 好，这里是二七三一一零，好，这个点是没问题的，好，再来看一下这个，好，这里零一零二六一，这个点也是没问题的，好，然后我们再来看一下这里这个点，看下是否正确， 好，这里七五一七五二，好，这个是没问题，七零一，好，这个点也是没问题的，好，这个点都没问题的话，就说明我们这个套图是正确的， 正确的我们就可以直接在这里面提取这些装号点的坐标出来，直接用于施工方样了。好，本期视频就到这里，如果大家有什么问题的话，可以在视频下方进行留言。

成功，我查询图纸坐标与设计不一致，我采用绘制原来重新定位，但是两者相差很远，无法快速定位，有没有其他方法来快速套图呢？ 这个知识我们在早期有讲过，存在部分图纸与定位源分隔很远，不好捕捉对应位置，今天我们重新讲解一种优化的套图方法，具体我们的软件中操作一下。 好，我们来看一下桌面这个图展，就是我们需要重新套图定位的一个图纸，大家可以来看一下上面这个红色的一个坐标啊，这个坐标就是设计给定的一个坐标，他的一个正确的位置，但是我们去查询一下，我们对他进行一个标记，看一下他的一个实际坐标，好捕捉到对应的一个点， 可以看一下现在实际显示的一个数值，和我们设计要求的是不一致的啊，现在是负的六六是吧啊，下面的一个 y 是负的幺四八啊， 后面有很长的一个数据，但这个数据和我们设计要求的是完全不一致的，那么这个就需要对他进行一个重新套图啊。这个的出点，我们以前讲的一个方法是我们事先在我们的啊桌面上 事先把这个正确的位置给它找出来，找出来过后，通过我们的一个旋转或者是我们的 l 重新对它进行一个定位的一个处理 啊。很多用户在呃使用操作的过程中啊，出现一个问题，就是这个圆绘制的一个正确的位置啊，和我们图形 扦插很远很远啊，我们这图纸在这里，我们另外一个参考点呢，在很远的地方啊，在移动的时候不太好去处理他，我们这里就来讲另外一种方法啊，还是用我们的 a r 命令啊，我们就直接输入他的一个实际坐标值，这个会更简便，简便 一点啊，我们对应的来操作一下，我们首先输入 l 啊，输入 l 选择我们需要移动定位的一个对象，我们拉框选择点右键进行确定，好指定第一个圆点啊，就是我们的一个图纸上的一个控制点啊，我们这里尽量选择图纸里面较远的地方啊， 我们这里四个点呢，你任意选两个都可以啊，我们选择这里选了过后啊，一定要注意一下我们在下方输入目标点啊，就算你此时 上面是打开了我们的动态输入啊，我们打开了动态输入也不要在我们动态输入里面去处理啊，他这样会出错啊，尽量在我一定要在我们下方这里去录入他的一个啊目标点啊，我们对应的来给他录入一下。 好，先输入我们的一个 y 坐标啊，一定要注意一下，这个是我们的测量坐标系八八九五点九幺七，带小数点输入啊， 好，英文状态按逗号啊，另外一个是三三零三四幺四点六七八啊，第一个点已经输好了啊，注意核对一下，好，按回车。好指定我们第二个点，我们第二个点，我们选择这里吧 啊，选择这个点啊，点一下，一定要在下方这里来录入他的一个数据信息，我们把它放大一点啊，这种会更方便一点，我们也同时可以看到我们需要录入的一个坐标，五零八八六二点五三幺啊，英文状态按逗号 好，注意看一下，三三零三六二二点五六二，好，按回车啊，第三个点我们就不需要我们直接点右键啊，是否继续缩放呢？我们点四和否都可以啊，我们这里就点的四啊，大家注意注意一下啊，正在移动， 等一下啊，好，此时已经移动好了，我们双击一下鼠标滚轮，双击过后啊，大家可以来看一下我们对应的来对他进行一个标记一下，标记一下他的一个坐标，看和我们的设计的是否一致， 我们不做到这里的一个点，我来给他注意一下，可以看一下啊，好，可以看一下他的一个数据，这里是三三零三六二二点五五六二和下方的这里啊，也是能够对上的，五三幺，是吧，我们再来看一下下方这这一个能不能对上啊，还是这一个点 啊，六零幺二幺七啊，都是能对上的啊，大家就注意一下这样的一个方法吧，啊，一定要注意一下，这里是七，我看一下啊，三三零三 五零八七幺点，哎，这个等一下啊，这个点可能没有捕捉到对应的点上，可以看一下，这里有一点小的差异啊，我们重新来哦，我们重新捕捉一下，这个肯定是能对上的啊，好，我们这一个 好七幺七八二七，看到没有，和我们红色的对比啊，和红色的进行一个对比 啊，这个是能对上的，大家就注意一下，我们输入 l 命令过后，在我们的下方这里输入我们目标点的一个坐标指啊，一定要注意在下方输入啊，大家就注意下，这个操作你学会了吗？关于软件的其他使用问题，请在评论区留言。

今天又有人找到我，问我坐标转换这个老生常谈的问题，我接下来这个视频具体再教大家如何去进行套图， 我们会发现图纸上已有的坐标，通过我们的坐标标注， 标注出来的坐标和已知坐标差得很远，这就说明我们的图纸需要套图， 一般建筑的图纸都是由我们的天正去处理的，所以接下来我们首先要做的 第一步，把我们要使用的这一份图纸单独的导出来，可以通过 cd 快 速看图，也可以通过我们的 cd 软件，包括我们的天正 导出我们需要转换的区域。过后， 我们还需要把我们的这一份图纸转换为 t 三这种格式， 因为改成 t 三这种格式过后，我们就可以使用我们常用的 case 软件或者是其他的 cad 软件去正常的打开我们这一份图，而不会有太大的图面损失。然后用我们的 case 软件去打开 好图纸，打开过后我们可以看到现有的图纸上面的已知坐标有好几个，而我们的套图呢，也就是坐标转换呢，只需要两个点即可。 我们先来选择我们的第一个点， 在桌面上新建一个文文本档，注意这里的细节是需要改成英文输入法，然后输入的时候一定要先输入我们的外坐标， 这两个点尽量离得越远越好。检查一下我们的坐标， 检查无物过后，复制我们的坐标，回到我们的 case 里面来，输入 p l 多段线命令空格，在左下角指定起点处粘贴空格空格，然后双击我们的滚轮，这样我们就可以发现我们画出来的线其实在这个位置， 而我们的图在这里输入我们的 al 命令，也就是我们的对齐命令。空格，选择我们的对象， 然后提示我们指定第一个原点，原点及我们图上的点，这时候一定要把对象捕捉，打开 第一个目标点，即这个点所对应的需要转换的位置，然后再指定第二个目标点， 以及他所需要转换的位置。空格，这里一定选择是缩放，这样我们的图纸就转换过来了，然后再通过我们的坐标标注 检查我们的已知坐标和已知坐标，核对过后无就说明我们的图纸转换正确了。

成功图纸长高层点后，图纸内容就消失了，显示很小，基本看不到，这个该如何处理呢？ 出现这个情况是图纸的坐标或者是比例与数据不一致，我们需要去排查到底是图纸错误还是数据错误，结合具体的数据，我们的软件中操作一下。好，我们来看一下桌面这个图纸啊，就是我们需要进行一个展测，高层点的一个数据图纸啊， 那么这个上面呢，他有标注我们对应的一个设计坐标，就是这个图纸他正确的坐标位置啊。那么我们这里就首先来直接展点啊，绘图处理下，直接展我们的一个高层点啊，大家可以来看一下，就桌面上的一个完成面数据，大家来看。 好，我们直接按回车啊，按回车啊，相应的这个高层点展进来以后，我们发现我们的图纸就不见了，对不对？图纸不见了，我们双击鼠标滚轮进行一个全平行 显示，那么这两个攒进来以后啊，就全屏显示过后，两个内容都不见了，实际上就是我们的高升点啊，在我们的我再双击一下啊， 在我们的这个左下角的一个位置啊，高层点是在我们左下角，但是我们的原始数据在这个上方这个位置两个就分隔很远，那么出现这种情况呢，有 多种可能，我们就来逐一排查一下。首先我们去看一下我们这个图纸的一个坐标和我们高层点的一个坐标是否一致，大家一定要去排查一下啊，有可能本身这两个数据它是没有关联的，大家可以看这里，它的一个 x 是八四开头的， y 是八五开头，我们去打开我们的一个数据原文件，可以来看一下 他的一个 y 坐标，大家可以看一下这里是八五啊，幺幺六啊，和八四零八九，基本上这两个他还是有关联的，看到没有，这两个坐标是有关联， 正常情况下他两个展点过后呢，应该是能够重叠上，那么这个数据是没问题的。那么我们再来看一下我们这个数据啊，就是这个图纸的位置对不对？因为我们刚刚是看到我们的数据是没问题，看一下图纸，一个是图纸的比例，另外一个是图纸的一个坐标啊，我们用 软件右侧的这个坐标助剂啊，不要用 id 查询， id 查询查询出来的 x， y 是反着的啊，大家就记记住啊，用我们右边这个来看一下啊，助剂坐标点一下啊 啊，志高是一来看一下这里主机坐标点一下啊，对应的我们的看拉出来啊，大家可能发现我们这个数据非常小，一般出现这种数据非常小的，就是我们图纸的比例不对啊，就是图纸是毫米图绘制，大家可以来看一下我们刚刚标记的一个坐标，他的这个位数看到没有？他和我们 设计的是不一致的，我们刚刚设计的它上面是四位还是五位，可以看一下小数点前面的啊，大家可以看一下这里八五幺三八啊，八四零五五就是五位数，但是在这个位置啊，它标记出来就是一个八位数的， 那么说明我们现在图纸的一个坐标不对，看见没有，所以说我们图纸需要进行一个重新移动定位，还有一个我们可以去看一下他的一个比例啊，但比例这个我们待会可以是一次性给他修复啊，我们来量取一下大概的啊，相邻的这个标注的一个尺寸，大家可以看一下这里显示的数字是多少？不少 三千五百七十五米，那么这个也是一个错误的，因为我们的图纸啊，必须以米图为单位啊，必须以米图为单位，那么这个我们就需要对它进行一个处理啊，建议大家不要在我们的这个 cad 原图上去处理，因为还有一种非常特殊的情况， 就是有可能我们拿到的这个图纸，它里面有用户坐标系，就是我们不管怎么去输入一个坐标，就是我们在输入这里的一个坐标的时候，明明我们输入啊，这个 坐标是八五幺四八点八零八啊， x 是八四零六零点二五六，但是它绘制出来过后，我们去标记它的坐标就发生了一个变化啊，这个就是，呃，这个图纸啊，它设置的用户坐标，建议大家就新建一个空白文件，把这个需要的边线给它复制过去啊，我们来给它操作一下， 我们输入 m、 s、 x 啊，进行一个批量选择啊，我们这里就选择图层，因为我需要的就是这个边线啊，计算的一个边线好点，右键进行一个确定， 那么这里的一个边线已经复制，我们 ctrl c 新建。呃， ctrl c 复制新建一个空白图啊，我们给它粘贴过来啊，因为我 我们刚刚排查的是我们的一个图纸的一个坐标和比例是异常的，那么在这里我们就选两个坐标作为他的一个控制点啊，这里选了一个，我们在这边再选一个啊，尽量选择我们相对较远的两个点啊，我们来选一个这个吧。 好，大家注意一下，我们选了两个啊，只需要两个坐标点。好点，这边我们直接粘贴到原坐标，哎，刚刚这里好像没有粘贴上啊，重新操作一下啊，我们选这一个坐标好，这个坐标我们再选一个这个 country c， country c 粘贴到原坐标。好，此时两个已经粘贴过来，看见没有好，粘贴过来过后我们就输入一个命令啊，输入 a l 啊，大家要注意一下，这个是图纸定位和比例说放一起完 成输入 al。 好，指定我们第一点啊，可以来看一下，第一点就是这个，我们可以选这一个点。好，指定过后输入目标点，我们一定要给他点到我们下面的命令栏里面去输入，先输入我们的一个 y 坐标， y 坐标一定要带小数点，八五幺幺 八点零二九，一定要带小数点啊，带小数点才是米图啊。按按英文状态下啊，英文状态下逗号啊，八四零七八点 九幺五九幺五啊，确认一下，八五幺幺八点零二九八四零七八点九幺五啊， 没问题，我们按回车，确定我们第二个点啊，我们来输入一下啊，指定第二个圆点，指定过后输入目标点啊，我们把它缩放一下，八五幺六幺点幺五六啊，按逗号，八四 幺零五点六三幺啊，再确认一下，八五幺六幺点幺五六啊，这个没问题，没问题，我们就直接按回车啊，直接按回车，输入第三个点，我们直接点光标右键啊，直接 不需要进行再次输入，好，下方这里提示是否否啊？是否进行缩放，我们一定要点歪啊，进行一个缩放，因为本身图纸比例不对，他会自动缩放好，相应的啊，已经缩放，缩放完了过后，我们双击滚轮啊，可以再来给他标注一下他的一个坐标，还是用右侧的这里的一个坐标助剂啊，比例我们 可以看一下，现在这里就能够对上八五幺幺八点零二九八四零七八点九幺五啊，这个就是一个正确的啊，这边也是一样的啊，这样去操作一下啊，操作以后呢，那么后面我们再次重新展点展高 点，我们再把我们桌面的这个高层数据给他展进来，大家可以看一下，这个他就能够显示在我们一个啊，图纸和我们的数据就显示在一块了啊，大家重点需要注意一下，就是说首先要排查我们的数据和我们的这个图纸他的一个设计坐标是否有关联啊？如果说我们的 图纸啊，这里他可能是显示的是五位啊，如果说我们图纸上显示的是七位或者是六位，就是整数部分显示的七位或者六位，那么和我们的这个数据他就没有关联啊，所以说你就要去 再次明确一下，到底是图纸的错误，还是我们现场测的数据有错啊？你就通过我们的一个坐标定位和缩放都是不能够完成的，因为本身两个数据没有关联，对吧？大家注意一下数据的关联性。第二个就是一定要把这个边线 复制到我们的一个新的空白文件里面再去进行一个缩放定位啊。第二个就是缩放定位，大家就注意一下这样的一个方法，这个操作你学会了吗？关于软件的其他使用问题，请在评论区留言。

使用 ai 命令进行坐标套图，相信大家都已经很熟悉了，如果不使用 ai 命令能不能进行坐标套图呢？首先我们来了解一下坐标套图的基本原理，坐标套图其实就是一个缩放，平移、旋转的过程，这一问 是基础施工总平面图，我们来检查一下施工放样点的坐标和实地的坐标是否一致，我们看一下这个点的坐标， 这个点的坐标时空放样的坐标和实际的坐标是对不上的，我们再来检查一下第二个点的坐标，我们看下这个点的坐标， 这个点的时光方向坐标和斜对的坐标也是对不上的。下面我们就来演示一下在不使用 ar 命令的情况下怎么进行坐标套图。首先我们在图上找到两个正确的坐标点，在这个图上我们可以看到这里有六个 正确的坐标点，我们选择对角线的这两个点，至于为什么选择这两个点和不选择这两个点呢？欢迎大家评论区留言。首先我们在命令行这里输入 pl 命令， 然后把这个点的坐标输入进去，六六零三八一点三九五，英文逗号，隔开三四零 九七八九点四零七空格。然后再输入第二个点的坐标，六六零四十四点六七八，英文逗号，三四零九六零七点一六二空格。 好，我们可以看到这两个点的坐标是在这个位置，我们在空格牌的地方点一下。好，下面我们进行坐标套图。 第一步输入我们的所放命令， s， c， a， l 一，我们把这个图选中， 然后指定几点，我们这里比例应急，输入零点零零一空格。好，锁放完成了，然后第二步，我们对图纸进行平移，我们输入移动的命令 mov， 然后选择几点把它移动到正确的坐标上啊，选择我们第一个正确的坐标。 好，第三步，我们对这个图进行旋转，我们输入旋转的命令，选择这个图，输入二楼，然后指定几点。哦 啊，然后指定参考的角度，输入二楼空格，然后选择第一个点，然后再选择第二个点，把它旋转过来。好，现在就 已经旋转到正确的位置了，下面我们来检查一下，看下是否正确，我们检查一下这个桩的坐标。坐标。好，我们检查一下啊，这个点的坐标是没问题的，我们再来检查一下另外一个点，我们看下这个桩位的坐标， 这个点的坐标也是没问题的，说明这份图已经套到正确的坐标上去了。接下来就可以在图上直接提取专柜点的坐标进行施工方样了，或者 转换成施工小坐标进行施工放样。本期视频就到这里，感谢大家点赞收藏和转发，下期视频来分享图纸摆正和大地坐标转换成施工小坐标。

今天给大家分享一下工程中常用的几种套图方法。第一步，把基础图与总图的对应关系尺寸找到， 测量出基础图的尺寸为 52 879 米，注意基础图单位为毫米，然后再把总图的尺寸也测量一下， 测量出总图上面的也为 52 879 米，说明这两个数据是一样的。可以从这里开始， 在总图上把对应点的坐标标注出来， 然后以截图的方式 固定下来，方便随时查看。 用直线命令，用刚刚找到的坐标点把线画好，然后再把坐标标注出来，对一下，确认没有问题以后，就可以开始套图了。 输入 rl 命令，选择图纸， 选择第一个远点， 然后选择第一个目标点， 这里重复一遍，选择第二个远点， 选择对应的目标点， 然后回车选择 y 对其缩放。 然后我们再选择一个位置，把坐标标注出来， 接着到总图里面也标注出来，核对一下， 再到总图里面把这个位置的点坐标也标注出来。 基础图的坐标与总图的坐标核对完毕，满足使用要求。还有一种办法就是直接用对其命令 选中基础图，指定一个圆点， 直接输入这个点的坐标，记住要先输入外轴两个点坐标输入完成以后，还是选择 y 对齐缩放对象， 两个坐标点全部输入完成以后，再把坐标标注出来，查看一遍，确认一下， 我们把坐标标注出来，查看一下， 换个位置，检验一下坐标是否正确，坐标与总图完全正确。 还有一种方法就是直接用坐标标注插件，这办法不用旋转图纸，可以在平面上直接完成，选择两个目标点，直接输入这两个点的坐标就可以完成坐标设置， 标注出来的坐标也是正确的， 再到总图里面标注，看一下， 检查后没有问题。 最后一种是把基础图放到总图里面去， 选中基础图，指定基准点， 放到总图里面去粘贴为快， 再用对其命令直接对其相应的点 2 点对齐后提示第三点对齐不用管，直接回车，直接选择 y 缩放对齐， 这样我们图纸就调好了，可以直接在上面标注坐标。 今天给大家分享了四种套图方法，其实第一种和第二种是一样的，如果你还有更好的方法也可以分享给我，大家一起学习一下，谢谢大家。

我是这位玩家胡工，前面我们学习了套图，那么房间中装基础图应该如何操作呢？现在我们到电脑上进行一个套图的演示，今天我们学习装基础套图， 他的大步骤呢和我们前面学习的套图的内容是一致的，现在我们通过一份装基础图进行具体的操作。 现在我们看到的是十号楼专为平面布置图，但是在专为平面布置图上是没有坐标的，设计没给我们标注坐标，那么套图用的坐标从哪个地方来呢？ 这个时候就去找总图，找十号楼，现在我们打开总图，找到十号楼， 在十号楼的位置，我们可以看到设计注解了一轴交 x 轴轴线交点的坐标， 注解了一轴交 a 轴轴线交点的坐标，这两个坐标获取了，也就相当于我们在基础图上获取了一轴交 a 轴和一轴交 x 轴这两个点的数据了。 现在我们把这两个点构成的这条直线给他绘制出来。首先呢要把这两个点坐标以 y 英文逗号 x 的格式给他抄下来，现在我们回到总图里面， 打开一个文本文档，把数据以 y 英文逗号 x 格式抄写 好了之后，我们把数据给他复制， 回到装基础图里面，然后把这两个点构成的直线给他绘制出来， p l 画线，然后点击空格，到下方命令栏指定起点的位置， 点击鼠标右键，点击粘贴。这个时候呢，有线拖拽着我们的光标，我们就点击空格，再点击空格，双击滚轮， 这个时候呢直线就绘制出来了，但是呢由于直线离图的距离太远了，所以直线显得特别小，他就在左上角的位置， 在这里，现在我给他做一个标记，方便我们后续好查找他现在线的位置。找到了，图的位置找到了，按道理说是可以套图了， 但是呢距离非常远，不好操作，所以我们把图形离线稍微近一点，输入移动命令 m 空格框，选整个图纸好了之后，空格再涂上任意点就点，现在移动鼠标把图纸离直线近一点。好， 现在就比较近了，再次双击滚动，现在我们去查询直线的上端点和下端点，分别对应装图上的哪个轴线的焦点， 这个时候我们会发现当前的线不对，要对他的一个形状进行一个更改。好，我们 选中这条线，点击鼠标右键选择特性，往下滑动，找到几何图形，找到全局宽度，把这个地方的数值给他改成零点零零一 好了之后点击回车，现在线就变成了正常尺寸，我们退出这个功能，然后再退出选中。但是呢，改好之后呢，线变得非常小， 更不好去查看了，所以我再画个圆，给他稍微拉大一点，再标记一下在这个位置。好，这个时候我们去剪合一下上端点对应的是哪个轴线焦点，找到工程应用，找到查询指定点坐标，选择点位。好，我们 打开之前操作这个数据来进行核对，二四三二七八六点零四三五零零七四八点二六六，是这一个完全没有问题，我们刚才操的第一个点的数据呢，其实是我们的一轴焦 x 轴的焦点哈， 那么下端点是不是一轴加 a 轴，现在我们就确定好了，确认好了之后呢，现在就可以套图了，输入对齐命令 a、 l、 i、 g、 n， 好了之后点击空格， 提示选择对象，那么我们就选择整个图纸，好了之后再次点击空格，这个时候就弹出一个提示，指定第一个圆点，现在我们就找到一轴交 x 轴，选择它马上会提示 指定第一个目标点，也就是这个点往哪个位置移，刚才我们查询了往直线的上端点进行移动，好，点击它，马上提示第二个圆点，那么回到图纸上去，找到一轴叫 a 轴，轴线焦点选中， 提示第二个目标点，那么就回到直线的下端点，点击选中，这里没有第三个圆点，所以我们点击空格，然后提示是否基于对齐点缩放，对下选择四， 然后双击滚轮，这个时候呢已经完成了套图，我们把这些大圆小圆给他删掉，再次双击滚轮。好，这个时候呢文字就挤出一团了，现在 我们通过两步操作，把几座一团的文字给他恢复正常框，选整个图形，鼠标右键点击特性，找到全部，点开他进行第一个更改，选择转角标注，往下滑动， 找到调整，找到标注全局比例，把数字改成零点零零一 回车。再次找到上方的位置，点开它，找到对齐标注，往下滑动，找到调整，找到标注全距比例，把数值改成零点零零一 回车。这个时候杂乱的线型就没有了退出功能，退出选中 esc。 好，这个时候呢，我们的图就套完了，套完之后呢，要检查数据是否正确，最好的方式呢是检查坐标，我们同时去检查一轴交 x 轴和一轴交 a 轴，这两个轴线交点坐标， 选择工程应用查询指令点坐标，点击它打开刚才超的那个数据来核对一下来，二四三二七八六点零四三五零零七四八点二六六，没有问题，我们再去核对下段点， 二四三二七七一点四八五五零零七五一点八八零，没问题。如果我们有第三点没有参与套图的点去核对，那么一步就能到位，但是这里我们没有， 我们还可以这样去核对，现在我可以把装技术图的图纸给他复制，给他粘贴到总图里面。好，现在我把多余的极限型给他删掉，好选择我们的专位布置图，鼠标右键复制 到总图里面，鼠标右键粘贴到原坐标。这个时候我们会发现我们的专位图就贴在了十号楼平面图上，我们可以再次核对一下来看这里两个 轴线的焦点是完全重合的，下方这里也是完全重合的，那么我们的基础图就套正确了。套好之后呢，我们可以使用插件 z b b z 提取坐标进行基础或者成台的放样了。以上就是今天基础图套出的全部内容。

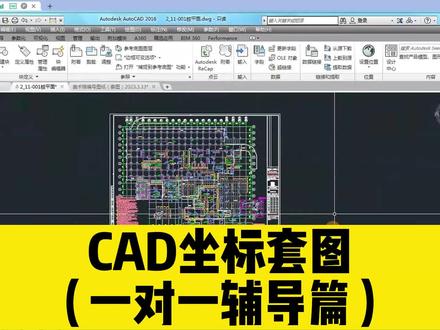

啊，所以你现在主要的问题就是说要把这个装平面图啊，给他套图，是吧？然后你这个坐标的话，这边已经有了啊，我们先看这个图纸，如果说我们要去套图的话， 我们首先要在这个图纸上找到两个点啊，这两个点有什么要求呢？第一个这个点我们必须要知道他的坐标啊，如果不知道坐标我们就没办法套，是吧？这第一个，第二个我们最好是能够找对角点，所以现在呢，你提供给我的坐标参数呢？ 我们现在可以看到啊，他是在右侧这个位置啊，啊，交这个二十轴这里，他的坐标这里也有啊，我们就直接找这个点啊，交二十轴在这个位置，所以我们直接呢在命令行输入一个 al 啊，但是注意一下啊，在这里我们操 的时候呢，往往会出现一个什么问题呢？就是有很多同学啊，他会把这个动态输入给打开，如果说这个动态输入打开了啊，这个时候你输入 l 的时候，你会发现 他的命令是出现在光标附近啊，这个时候是不可以的啊，我们最好是要把它关闭掉，如果你不关掉，那么后续的操作他可能就会出现问题，就这个一定要注意。对于我们的啊新手来讲， 我们直接啊鼠标左键单击关闭这个动态输入也可以呢，按一下我们键盘上最上面啊，他有一个 f 一十二键。好，那现在我们关掉了， 关掉之后呢，这个时候我们再输入命令 a l， 你会发现，哎，他的命令是不是出现在这个哎，命令行了，他就没有在这个光标附近了啊，这个时候我们就可以 下一步操作了，所以这个时候我们就直接敲空格键，然后呢我们去选择这个对象啊，就选择我们要套图的图纸，选完之后继续敲空格键，那么他要你指定第一个圆点， 这个时候我们就找到啊，前面我们讲的这个儿交二十轴这个交点，所以我们鼠标左键点一下啊，拾取到这个点， 然后呢我们输入这个坐标啊，这个坐标的话，我们在输入的时候，哎，我们看一下啊，我们是先输入 y， 然后逗号再输 x 啊，所以我们是先输入二零二七五三。 好，那么我们在输的时候注意一下啊，我们的逗号啊，他一定是英文的逗号啊，所以我们输入 y 二零二七五三点四八六，然后呢逗号，我们看 看一下我们的这个输入法是不是英文的啊，我们看到他是英文的，因此我们输个逗号，然后呢再输入一个 x 二幺五九七零 点八四零。好，输入完毕之后，我们直接敲空格键，然后我们再找第二个圆点，那么第二个圆点呢？啊，这里你给到的这个参数是 a 交二十轴啊，所以我们还是去找到下面这个位置 好， a 交二十九这个位置啊，我们讲了之后啊，这个交点，我们同样的啊，鼠标左键点一下，然后再去输入他的坐标啊，他的坐标二零二七五四点四八六啊，我们就直接啊输入进来二零二七五四点 四八六，然后逗号二幺五八四二点七四零，对吧？ ok， 之后我们直接敲空格键，好，他现在问你啊，要指定第三个点，我们不要管他啊，我们直接敲空格键， 然后问你是不是要缩放啊？这个时候我们一定要记得输入一个 y， 然后空格啊，一定要缩放，这个时候我们稍微等一下啊，因为他处理的话需要一点时间。 好， ok， 之后呢啊，现在我们发现图不见了是吧？不要慌啊，这个时候我们直接呢鼠标双击这个滚轮。 好，如果他还是看不到啊，这个时候我们就滚动滚轮啊，这个是我们图纸他比较大啊。好，现在我们就发现了一个问题啊，就是我们这个尺寸标注，你看特别大，对不对？那么这个解决 办法呢？有两个啊，第一个我们在套图的时候不要输小数点，第二个我们在这个啊，套完图之后，他如果出现这个标注变大的问题，我们可以把这个标注调小，那么这两个方法我等下都跟你讲一下啊，如果说标注变大了，我们怎么把它调小呢？ 就是把这个图形全部选中，然后呢输入一个 p r， 然后空格进入我们的一个 c a d 快捷特性面板， 在这个左上角这里啊，有一个全部，是吧？我们点这个箭头啊，他下面会有很多的选项，那么我们选什么呢？选这个标注啊， 所有跟标注有关的我们都要去操作一遍。第一个我们点这个对齐标注啊，然后我们拖动左边的这个滚动条啊，往下面找这个调整选项。 好，找到之后呢，我们把这个标注全局比例啊，给他改成一个零点零零一，然后直接敲回车键，现在我们会发现他好像没有什么变化啊，不要急啊，我们再调这一个转角标注， 因为他有很多啊，所以我们要一个一个来调，然后同样的啊，拖动这个滚动条，找这个调整选项，好，同样把这个标注全局比例改成零点零零一，然后敲回车键， 好，这个时候你看到没有？他的标注是不是全部恢复正常了？这是一种方法，另外一种方法啊，我讲一下，就是我们在套图的时候不要输小数点，为什么呢？ 因为你这个图他是毫米为单位，所以你如果套图的时候输了小数点，那么他这个图纸啊就缩小一千。 对，我们在套图的时候就直接输二零二七五四四八六啊，如果说你这个图是毫米为单位画的，我们就这么做啊，这样的话，你套完图之后他就不会啊，把这个图缩小 啊，就不会出现这个，对吧？标注变大的问题了啊，明白吗？啊，这个我就不操作了啊，这个因为跟我前面讲的这个步骤是一样的，弄完之后啊，我们来核对一下 啊，我们来核对一下什么呢？看这两个地方这个坐标看对不对啊？怎么去核对呢？如果是我们啊电脑上安装了天证软件的话，我们就直接输入一个 z b b z 空格，如果是没有这个安装天证呢？我们可以加载一个 z b b z 工具。对，你这里是已经加载了的啊，所以我们输入之后，你看它这里是有显示的，我们输入 z b b z 之后 后空格，这个时候我们要给他设置一下这个参数啊，最好是，所以我们输入这个 o 选项 o 空格啊，选项怎么设置呢？第一个啊，坐标系选择世界坐标，然后呢就是我们这个字体高度啊，要合理的设置，那现在我们如果是字高是四百五的话，你觉得合不合理 拍照了，对，因为我们已经是把这个图纸缩小了，变成米为单位了，如果是四百五十米的话，这个字太高了啊，我们相应的给他缩小一个零点零零一倍，就是 零点四五，对不对？我们给个零点四五，或者你就给个零点五也可以啊，这个没关系，然后我们再呃点击确定，我们再来标这个坐标啊，比如说我们儿交二十轴这个坐标，我们找到这个焦点，然后呢来标注啊， 现在我们跟我们前面的坐标对一下，看啊，看能不能对上，我们来看一下，对吧？八四零四八六，没问题啊，看到没有？好，然后我们再找第二个啊，这个 a 焦二十轴。好，我们同样找这个焦点啊，如果这个焦点不好捕捉的话，你最好是把它放大一点啊，就是怕有的时候这附近有别的点，我们可能会捕捉错啊，找到之后呢，鼠标左键点一下， 好，同样的啊，我们给他标出来，我们看一下，然后我们对照一下我们之前的这个参数啊，看能不能对上啊，这个是七四零四八六， 对吧？七四零四八六啊，没问题，如果说这两个点的坐标对了，但是你还不放心啊，你可以另外再找一个点去对一下这个参数啊。 好吧，只要是图纸上有三个点都能对上这个图纸，就肯定没问题了。那这个 cad 套图的一个操作步骤都清楚了吧？现在。

坐标套图零基础教学拿到一份结构装机图纸之后，首先我们先来检查坐标，输入 a、 b、 b c 空格，点击个点标注一下坐标， 发现我们新标注的坐标和图纸坐标不一致，说明图纸的位置发生了改变，那么就需要将图纸放在他原本的位置上。首先我们先在这张鼠标垫上找到原的快捷视频 c， 接下来我们直接竖 c 空格之后来指定它的圆心，先竖歪轴坐标三九零七点九九五，接下来用英文逗号把它隔开，竖四五七三点三四零，回车确定，那么我们现在这个圆的圆心位置就是这个图纸它正确的位置。 接下来相通的操作，我们再找到第二个对角点 c 空格，指定来轴坐标三三零幺九点八三八，英文逗号把它 隔开，数二九二零三点五八三，回车确定。再来找到第二个点的位置，放置他， 再选中图纸，接下来我们需要将它摆正过来，用到第二个指令对齐， a m 竖 a m 空格， 先来点击图纸的左下角，点击他，再点击第一个圆的圆心位置，点击，点击图纸的右上角位置，再点击左边这个圆的圆心位置，连续空格两下，那么我们这样一份图纸就把坐标套好了， 现在数 z b b z 空格，我们来给他检查一下，发现当前的坐标他就恢复正常了。那如果咱们平常使用 c、 d 的过程中，这些常用的快捷指令大家都还记不住的话， 我在这里推荐大家使用这一张 cad 软件常用的快捷键大鼠软垫，包含二维加三维总计一百四十个常用的快捷键，我现在把它放在视频左下角的小黄车里，需要同学赶紧带一张回去用起来吧。

老师老师，嗯，能不能教教我怎么呃，坐标套图呀？坐标套图教学，一秒钟教会你。首先我们先来检查一下他的坐标是否正确，明显他们对不上，那我们就需要找到图纸上他的这些图 正确的坐标位置。首先以这个点为例，咱们输入 c 空格，然后输入这一个点，他的 y 坐标，输入五幺零零零四点五四四，先 y 后 x， 因为 cad 和全站仪他们的输入方式是相反的，然后再输入 x 三三二二幺八幺点六九幺，然后回车确定好， 我们在图纸上找到第一点。好，这个点就是我们的圆心点，画一个圆，继续找到第二点，比如在对角点位置，那咱们在左下角这个位置同样输入 c 空格，找第二点。第二点歪轴是五零九七五五点幺七八，然后按逗号隔开，再输入他的 s 坐标，三三二二二五二点九七幺，然后回车确定同样找到他的第二个点坐标之后画一个圆，那 图纸只需要摆正到这两个点对应的位置，那我们只需要用到 a l 空格框，选整个图纸空格选择第一个点，就是咱们刚才的这个点，然后对应到咱们确定好的这个第一个点的位置，再选择刚才的，再选择刚才的第二个点， 然后找到我们正确的第二点他的位置空格结束，然后问你对齐点击是 好，咱们的这个图纸就套到正确坐标了，坐标套图就完成了。哎，那老师你这也太简单太厉害了，那就是我想，嗯，跟你学习这个建筑施工图怎么画，可以吗？当然可以，我专门给你录制了一套施工图的教程，这样一套施工图纸的绘制，从咱们 地下到地上的平面图纸，他的画法每一个墙、门窗、梁柱都有详细的焦点，同时还有咱们的东西南北抛面立面以及墙身的一些详图，风景详图啊，还有一些局部大样图啊，以及咱们的 门窗，还有咱们楼梯这些详细的画法，还有门窗的一些统计表，门窗大样都有详细的讲解，还有咱们的这个户型的放大图，甚至连咱们的图纸的目录以及施工说明的制作都有详细的讲解。这套课程非常的全面，一共有九十节课，那老师我这平常课程应该是在哪里观看的 这套课程，我把它放在视频左下角小黄车了，视频手机、电脑、平板都可以随时随地反复观看，不受时间次数的影响。想学习同学赶紧点击视频左下角小黄车报名吧！

点号定位法绘制平面图，一、展野外侧点，点号点击绘图处理菜单下展野外侧点，点号根据提示输入比例尺选择数据文件进行展点， 其作用是保证后期采用点号定位法绘制的图形能够清晰可见。二、切换 case 绘图作业方式，在屏幕菜单当中将坐标定位切换为点号定位， 并选择作为点号定位的数据文件。三、会平面图根据野外作业时绘制的草图，在屏幕菜单当中 选择相应的地形图、图式符号，在屏幕中将所有的地物绘制出来。比如由五十八、五十九、六十二点连成一间破坏房屋，可以点击居民地、普通房屋。四点破坏房屋， 依次输入点号进行绘制。 注意，绘制现状地雾时，输入的点号必须按顺序输入，由四、五、六、七、八号点组成一条小路， 可以点击交通设施、乡村道路小路符号进行绘制。 再比如三十号点为扩页独立数，可以点击植被吐至零地扩页独立数进行绘制。 按照上面的方法依次绘制所有地物，这就是绘制完成的成果图。

大家好，今天我们 case 教学视频，内容是标准图幅制作时，为什么图形它不居中，给大家演示一下效果，我们选择绘图处理， 然后加标准图幅， 然后我们为了演示的话，这不删除图第一那个拾那个图框外拾起，这样的话方便我们去观察，然后拾起左下角坐标，我们在一个大概位置选择一下左下角位置，点击之后点击确认， 大家看一下我明明点这里，它为什么会在这里生成图框呢？这就是我们本节视频要给大家解决一个问题，把这个删掉， 我们在制作这个标准图框的时候，建议大家加一个做一个 步骤，就是绘图处理里面有个加方格网，建议大家把方格网做出来，这样的话大家在选的时候 就容易放在把这个放在正正中间，就是我们的底图形的放正中间，我们选的时候因为标准图幅是五十乘五十，所以说每个十字每个十字之间的话是是一个，我们选五个就可以了，比如说一二三四五， 大概差不多数到这一二三四五，所以说我们要画的话，从这个左下角应该是这个位置是最合适的一个点，我们把它标记出来，一会我们选的时候也方便去选择。 然后为了给大家演示下，就是我们总结出结果原因的话，就是我们要进行一个坐标的给他选择，就是我们把这坐标标记出来， 因为我们这次的原因就是在于坐标的旋曲上出现了问题，为了方便大家观察的话，我们把它字体放大，把这个字体放大特性， 选择文字，把字体改成较大音号字体，三把字体高度放大，这样的话我们在观察的时候就容易发现问题， 然后我们把它放到这个地方，就是我们接下来升图框的时候选择是这个点，所以说我们要记住这个作坐标，来看一下啊，选择绘图处理，选择标准图幅， 这时候我们再来拾取点位， 拾取这个点，那对比一下啊，过来看一下，对比时候看一下东坐标五四三七五零没有问题， 北坐标看四二零，七四五零，这边是七二五零，中间差的是两百，所以说我们这就是我们在拾取坐标的时候就发现了错误，导致了我们后续在生成图框的时候他发生偏移， 我们这时候人工手动把它改掉，改成我们这个点中心位置的坐标，接下来我们点击确认， 大家看一下效果，和刚刚我们第一次操作的时候差别很大，现在我们是这个点的话，正好按照我们标准的点去生成图框， 这就是我们为什么图框不能完全居中，或者是 a 图框和图形在两个地方的一个原因。 嗯，本期视频讲解到此完结束，欢迎大家继续收看，再见！

大家好，今天一分钟教会你如何给你的地心图加一个标准的图框，即图幅。总共分几步，首先第一步， 第一步选择绘图处理加方格网，选择方格网的左下角和右上角，然后选择方格网的就是标准图幅的左下角的一个位置， 左下角位置，然后标记一下，记准，一定要标记一下中心位置，标记一下， 查询他的坐标，然后绘图处理，选择标准图幅，选择提取左下角位置，对照一下， 点击确认，这样我们一个标准的图幅就画好了。 以上就是本期 case 软件教程的全部内容，想要学习更多 case 软件的使用技巧，记得点赞关注，每天一分钟，三十天带你玩转 case， 明天见！
