nx高版本曲线驱动如何调取
大家好，我是龚老师。 x 二零六曲线驱动完整功能调出设置 这边呢？嗯，是我们的一个啊，曲线驱动的一个功能。呃，这边的话呢是一个精简 功能，就是说在我们的这个驱动方法里面，大家看这个里面的功能呢啊，就是属于精简类的， 这边的话呢？哎，就是属于个完整功能啊，完整的，那完整的话，像我们平常一般的话呢，在这个高版本的话呢，哎，他就 设置的一般默认为这个精简版本的。那我们如何去啊？把它设置为这个完整功能版本呢？ 就是说有一些我们需要用的一些功能，我们怎么去把它调出来？比如说像边界啊，这个我们要用，那这个精简版本里面的话呢？他没有，我们怎么样去把这个调出来，这边的话呢， 我给大家看一下啊，插入我们的工序。呃，选择我们的这个曲线驱动。 好，大家看这个驱动方法的话呢，这个里面当下就是属于我们的一个精简的一个版本 啊，那取消怎么去把它调出来？在这个菜单文件啊，这个地方呢有个使用工具，在这个用户默认设置里面， 在用户默认设置里面呢，我们就找到我们的这个加工，大家注意加工加工，下面这个地方呢有个工序，哎，注意这个啊，这个是属于加工，然后呢在这个工序里面 工序里面呢也找到这个常规的啊，常规的在我们的下面这个地方呢就有啊，有什么呢？原有的 啊？对原有的这个地方就有啊，有什么呢？就是允许在固定或者是什么呢？就是可变轮廓中采用原有的 驱动方法，那你就把这个地方呢？哎，打勾勾起来，确定啊？当然我们需要对这个 ug 软 键呢进行一下这个重启它就会生效， 我们重新打开一个。啊，这重新打开一个看一下这个地方啊，他是否是有效的啊？ 这个呢？我有把这个路径啊，我有把这个路径呢截图放到这个地方，大家可以参考看一下。这个已经打开了啊， 点出来啊，点出来以后呢啊，我们插入我们的工序，找到我们的这个啊曲线驱动。确定 啊，然后呢我们再来检查看一下，那大家看这个呢，就是属于完整版本的这个了啊，也就是属于完整的这个功能原有的啊，这边界啊他就有了。 呃，这就是这个地方啊，这就是我们的这个曲线驱动，可以把原有的这些功能呢调出来使用啊， 这就是这个啊，这就是我们的这个曲线驱动完整功能调出设置方法啊。好，那这节课我们就讲到这里啊。
粉丝1768获赞4403
相关视频
01:04查看AI文稿AI文稿尤其高版本的曲线链接功能没有了，那怎么办呢？今天给大家介绍一下高版本中替换它的功能。连接曲线在实际运用中的出现频率还是蛮高的，比如说我要拉伸这条边线，那直接选择线条做，拉伸出来的就是这种被做了分割面一样的效果， 这是因为周围面及各种特征的原因，所以线条变成了一段一段的碎线，那连接曲线就能把碎线变成一整条曲线，从而拉伸出一个整张面的效果。 高版本中这个命令要么被隐藏，要么就直接被删除了，这里已经找不到命令了，那就教给大家一个代替的方法，使用的就是复合曲线这个命令 过滤器，选择单条曲线，把这个边线选上，然后打开设置，这里会有一个连接曲线，把它更改为三次后，点击确定就能得到一条完 的曲线了。这时候再做拉伸的话，可以看到同样也是能做出整面的效果的。那这个方法你学会了吗？像这样的 ug 小知识，我们粉丝群还有很多留言六六六，拉你进去学习分享 ug 技巧。
1048UG学习达龚仁
02:12查看AI文稿AI文稿曲线加工，呃，刚装完的右击呢，他是没有这个引导曲线的，在这个边界里边没有引导曲线，我们需要更改一下环境变量，在此电脑属性 找他的高级 高级系统设置，让环境变亮。新建一个环境变量， 然后呢把这一个邮件，哎哎，这个服饰 这地方呢？变脸一十一 点，确定要再新建一个，把这一个名字复制 变量一十一，然后确定确定确定，确定完了之后是一个功能呢，他是这样，他还还是没有啊？你要把游击关掉， 像他还是没有的，然后把这个十二只有在十二之后才增加的这个功能 中间打开，把这个环境变量改成一就可以了。 打开之后呢新建，确定 加工，这是一个曲面， 这个哈固定两块洗， 这地方呢是有一个夜道曲线。

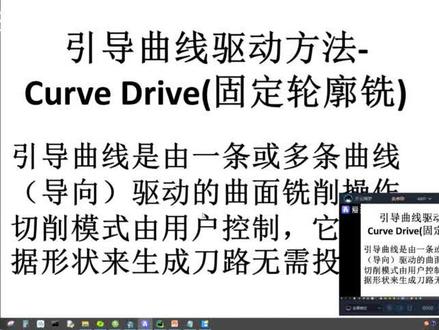

10:00查看AI文稿AI文稿大家晚上好啊，我是善良的八狼子，请保护呃，请保护知识产权，支持正版，遵守法律法规。本视频仅限个人学习交流使用，请勿他用。如有雷同实属巧合，本视频的所有一切善良的八狼子具有最终解释权 啊，咱们接着上面讲，上面不是介绍了一下引导曲线驱动方法，然后把这个官方定义给大家说了一下， 然后呃，就是他 ug， 呃，不是 nnx 幺九五六上面的啊，将他上面的解释啊，你放这他会有个解释， 我要给大家上个视频，我给大家念了，然后这里天天穷刀。我不是给你说了，这个驱动驱动，他是上来就驱动几何体， 他不光是模式内心，模式内心就跟他所持的模式内心就和 就和流线一样啊，流线的模式一样了， 上来就是驱动几何体构建模式，哎，回到慢 他这个模式下面啊，他引导曲线模式类型啊，模式类型有他有模式类型有三类，看到没有，放大了， 他这就是引导曲，在前面都是一致的啊，这边也可以选边曲线哎，边界流线，曲面区域都行啊，然后这边就他就进入这个界面，看到没有驱动几何体模式类型， 然后这就跟流线差不多了，我看出来了，看是不是流线两驱动方法这个选择方法，这是模式类型啊，然后这边就是流线，这边是引导曲线，然后然后切削修剪和显示 七上八下 修剪延伸驱动设置是吧？ 然后这个往下 我又把它，我又把它可以放大一遍让大家看一下，然后下面是 去呃模模式类型，模式类型有三个模式类型有三个，一是恒定偏执， 二是变形，三是回旋赛道啊，一是恒定编制二是变形，一是恒定，一是恒定编制，一是恒定编制， 二是变形，三是回旋赛道。回旋赛道啊，然后因为因为我这个 是老版本吗？啊是 ug 十二点零他们他没有，里面没有驱动模式，所以我只能给大家。呃但是我公司有啊，我就用公司的。呃给大家写了一个类似类似我自己学习心得吧。啊是吧 然后他这横定编织啊就就类似于他这个图移啊，相当于对啊，对称进对称的，对称的偏置 刀轨在引导曲线的任意一侧或者两侧进行切削啊，我估计这个 就在点的 估计在我估计这个在点上。模式有点像哎没有啊，他有区域两边那只有驱动啊。 哦反正是这。嗯这个你可以在新版的 nx 里头哦幺九八零啊或者幺九五六啊。是啊，他这是对称偏置的，然后对称的偏置啊。肯定偏置的效果是什么呀。你看我我选用的是 这个这个图形应该大家知道吧。我 我我举例以前用过， 就这个头型吧。 讲曲面就这个图形啊，这边是截断的。 我用的是刚才是横向编制吗？我那引导曲线啊这个引导曲线 这个应当曲线啊。选择曲线是我选的像像这个我选的是中间他上下偏直，我选的是中间他左右偏直，这是往复的，这要设置你看就算清洁模式螺旋的时候他只是 下面看见没有 就这意思， 其实大家多设置一下都应该都。嗯都能尝试出来。看到没有，我这是黄色线，就是我的驱动线啊，驱动线，黄色线，驱动线，看到不同效果，这是恒定编织，然后变形是 什么？便携式，在多条引导曲线之间创建均匀插补编织， 自己理解吧。你看他这黄色是引导线，然后他这个引导曲线创建的是不是均匀插补偏直， 然后我那啥变形，我举例子就是是这个，看到没有？ 我取的是这这个面啊，这个面是我自己画出来的曲面，然后通过扫略扫出来的啊，这个面是不平的啊，我这边画了个曲线样条，曲线这边画一样，曲线这边也画一条条。画了将近是画了三条，两条 曲线啊，三条，这横竖的两条曲线，就这条曲线一样，然后留曲线。我是中间啊，中间中间一个他，然后扫略出来的，按这个旋转扫略出来的， 你看啊，就是这个面，看到没有？高低不平的啊，有袜的。这是凹越密的地方是凹进去的啊，大的是垂直，是九十度的啊，角度看到没？好，非常大，好看。 然后我选的变形是什么？变形引导曲线有两条，一条，一条是最外的引导主线啊，这是曲线引导线，第二条就是内， 就跟轮廓洗一样，一个是外轮廓，这是内轮廓，二是内轮廓。真的引导线洗出效果就是这样的，看到没有，这是刀路 啊。这个是我自己理解来着，相当于依据曲面轮廓来进行相关设置的编制，来约束道路形成的网格，是为了展现曲面的曲率分布状况。那个 ug。 嗯， 分析里头有这个设置啊，你单自己设置红色的为曲面大轮廓啊。看外面大轮廓，我，我都把它， 我都把它编，我都把它编，都给红色标志出来了啊。是按照给力范围按照呃，相当于给力范围，按照道路参数来智能形成三 d 的曲面道路啊，道路你越细相当微积分一样你写的越准确啊， 不能要分大陆实际情况要一致啊。然后回旋赛道是什么？ 他就是形成那个封闭啊，他的意思就是从单个引导曲线创建创建编制 并围绕曲线的端点回旋啊，你要记得是啊，回旋那就是围绕端点回旋啊，一一围绕引导曲线的端点回旋啊， 看到没有，这个就是回旋，回旋渠道也是往复设计啊， 这是我自己感觉啊，回旋赛道感觉就是封闭效果的体现，封闭效果的特殊体现。他的功能啊都是开，其他功能都是开放的，需要顺序是远离还是朝向引导曲线都是不同刀 看到没有，这条顺序引导曲线啊，布局同样能够同样约束刀路成型啊。曲曲面，就曲面来说啊，尽量选择刀轨光顺曲面很少有直少直角关系啊，容易跳刀啊， 或者不连续的，甚至没有刀路和受限。这里还有关键一点啊，就是说横念编织啊，他刀到到曲线端点是他不回旋啊，还是这样切削啊， 这个回旋的他是有回旋的啊，把我的字和我的图看一下啊，图已经很大的端点回旋，端点不回旋啊， 这今天视频就到这里啊，欢迎大家观看欢迎大家观看，希望大家给我点赞加关注啊， 长按点赞会有能够转发。
40善良的巴郎子
02:05查看AI文稿AI文稿今天跟大家分享一下这种三 d 流道的加工方法啊，我们为了看的更清楚啊，我先把这个这一半给隐藏掉，这个流道呢，我画的是十毫米流道啊，我们用曲线点的方式加工， 插入工序选择二二五七六刀，选择注标系，确定先指定部件，部件注意不要指定实体啊，我就指定这根线就好了，一二三好，点击确定， 然后选择曲线点这里，点击这个线 作为驱动，点击确定，然后升中刀路，现在刀路已经有了，只不过呢我们现在是一刀做出来的，所以我现在 给他进行分刀，点击七幺参数，然后把多道路，这里我们的深度是五吧，多重七幺深度，比如说我也写个五啊，确定生成 这样就好了。哎，错了啊，把刀路数啊，刀路数改成五或者改成四三都可以啊，你看只要这个刀受得了都行，你看目前他已经有了一二三四五五刀是吧，那我们现在把刀放到最后一刀，我们看一看有没有这种过期的现象， 这是我们看到在平面上是没有的啊，我们现在把这个刀呃透明度给他降下来，这样看的更加清楚是吧？我们向前走， 我们发现在这个位置啊，没有过斜，继续往前，没有过斜，继续 也没有吧，再继续他始终都是沿着这个边啊，在走的，看到没？没有吧， 只不过这个线我做短了，你看走到下面来这边就没有卸干净了，当然我们这个是很好做的，你只需要把这根线啊给我延长一点点就 ok 了。好吧，今天就跟大家分享到这里。
421郑州闫工教育科技有限公司

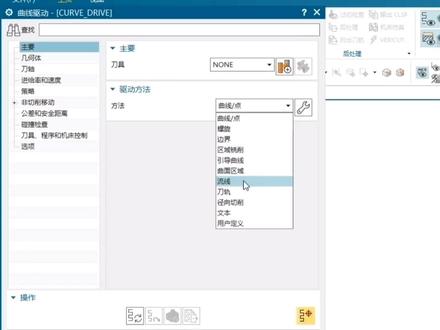

00:52查看AI文稿AI文稿大家好，我们可以看到启动方法里啊，没有了边界镜像，切削还有螺旋，那我们怎么把它调出来？我们看一下， 点击文件使用工具，用户默认设置里面，我们找到加工模块里的工序模块，注意看右边允许在固定轮廓洗中使用原有驱动方法，这个地方我们把它打勾， 然后点击确定，这时候弹出需要重启软件，那我们重启软件后再插入工序，选择固定轴轮廓洗， 我们再看一下驱动方法，那这个时候里面的边界还有尽量切削螺旋就已经有了。关注阳光，每天分享。
