艾默生电源2900u改装教程

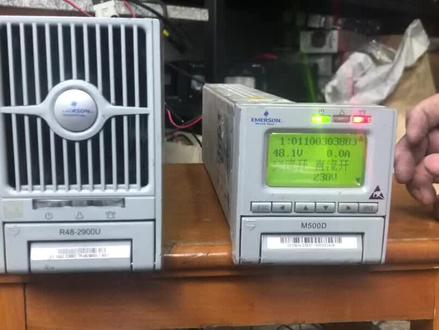

这个是按摩声的二九零零右，然后通过我们这个监控模块，呃，给这个二九零零调压电压。呃，很多老铁不知道怎么调的，那么现在我们开始调，现在的是信息是四十八伏，然后输的是二百三十伏，就是我们家用电二百二十伏的。好，现在开始调， 然后呢？我们先进去一个信息啊，进去往下翻，找到这个参数，设置 好，进了参数之后，然后电池参数，电池参数，然后再找到充电管理，从充电管理这里我们设置的四十八伏。好，现在我们调调到五十七伏或者五十八伏都可以调到五十七伏啊，调 五个月起步之后。 好嘞，然后保存，保存返回，返回之后我们进进入这个模块里面清晰现在这个电压是五十七点一伏，就五五十七伏，这个这个已经调好了， 不懂的可以观看我们的视频，然后然后看谁看一下啊？现在这这个显示的啊，这个现在已经是五十七伏了，现在已经是五十七伏了。 对，带一下负载，我们看一下他这个输出的功率，现在是四十六安 四四十万两千六百一十三万，这个电压压降下的很少很少，好了。

今天我们的主角是高开电源整流模块，高开电源设备主要是将二百二十伏交流电经过整流后，输出稳定的负四十八伏直流电，给地铁通信系统中传输公务电话、专用电话等专业系统供电。 其中整流模块是高开电源的核心部件，当整流模块出现故障时，会影响到这些系统的正常运行，进而影响地铁安全运营。下面我们对整流模块的故障维修进行讲解。首先我们进行 上镜测试， 发现指示灯不亮，风扇不转。下面我们开始对模块进行拆卸，首先将模块的外壳所有螺丝全部拧下， 然后分别将前兆合上，再拆下。接着我们需要将电路板与底盒的固定螺丝拧下。 现在我们可以看到电路板的全貌，我们可以看到这款整流模块的电路非常复杂，元器件众多。 接下来我们用万用表分别对电路 esoo 键进行检测，检测保险导通正常检测供膜电感导通正常检测启动电阻， 两个启动电阻分别为七十五哦，检测结果正常。接着我们检测整流桥，整流桥内部有四个二极管，我们用万用表调至二极管档，对四个二极管的二极值分别进行测量，通过测量四个内部二极管均为正常。 接着我们排插直流输出。检测电路和辅助电源，检测的是零欧电阻，我们也称为保险电阻，通过测量发现辅助电源的零欧电阻断路，仔细观察可发现该电阻有较严重的腐蚀痕迹。用热风 枪和镊子将电阻拆瞎， 然后用烙铁将焊盘进行处理，蘸酒精进行清理。接着我们取出一颗全新的零油电阻，使用电烙铁进行焊接， 再次测量 导通正常。更换完零欧电阻之后，根据以往维修经验，浮出电源开关，电压器初级绕阻接头处极易被腐蚀，导致接触不良或断路， 将导致整流模块频繁产生告警或不工作。这个时候需要用到电烙铁和吸气器。将变压器拆下，这就是辅助电源的变压 压气。我们通过肉眼可以观察到这个线圈的引线和接线柱之间有明显的腐蚀，轻轻一拨就脱掉了。 我们用美工刀将引线的绝缘层刮开，然后用一根同样粗细的铜丝与引线进行焊接。 接着我们将引线椅、接线柱进行固定和焊接， 然后我们用热熔胶进行保护，防止再次出现故障。处理完之后，我们将变压器重新装回电路板， 进行加焊处理。 最后我们将电路板上的其他有明显腐蚀的地方进行加焊， 这时候我们的维修基本完成。完成维修后，将整流模块进行组装复原， 再次接入测试夹， 接通电源， 等待约两秒钟，整流模块启动成功，绿色指示灯常亮，方向正常转动， 测量输出端口电压约为负五十三伏。工作正常，维修到此全部结束。

冰冰冰冰冰冰。好了，完美嘞，来拍照呗。喝了吧吧吧吧。

啊？这个就叫专业 啊？这个就叫专业。

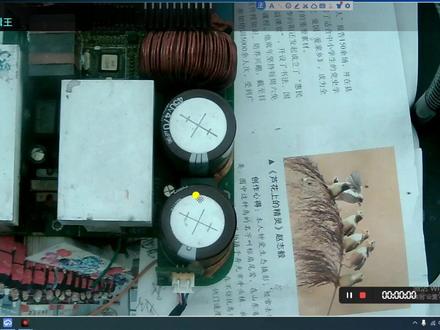

下面我们修一台这个爱莫生啊，二十八杠二九零零 这个电源，他这个电源呢？什么现象呢？我们家电试一下哈。家电大家看一下。 插电， 嗯啊，我没插上，这边，这边没接上啊， 插电 好了，现在呢？现在是个什么状况？咱们看到这个地方灯啊，这个灯亮，看到没有？这有个灯亮，绿灯亮， 一会呢他就黄灯呢，就亮了，就开始闪，报警，黄灯闪完了以后黄灯亮，他就报警报故障，然后他就 私而保护，保护又重启，大家等一下，看这灯呢，一会呢，你看 这个黄灯就闪了，闪呢是没有通信，这个无所谓。后来呢他就会这个黄灯呢，他就会不是闪了，而是一直亮。 看他就又重启了啊，又重启了，他没有输出，没有输出呢，我现在呢测量呢，他是这个 ps pfc 呢，这个没有工作啊， ps 没有工作，它这个 咱们可以测量一下啊，把这个翻一下个，翻一下个。以后呢咱们看万用表，我测量一下这个大电容两端电压，用一拆服的 来测一下，大家看一下它的电压。 接触不好啊，看三百一十七， 也就说呢，他这个 p f c 呢，没有工作啊，没有工作，现在是一直是藏了黄灯了，你看到没有？ 黄灯一直长压，就是故障灯，然后他不断的重启，现在是 ps 没有工作， ps 没有工作呢， 咱们所谓虽然要检测他这个 驱动有没有 boss， 嗯， 现在呢加个撕破器啊，加个撕破器，大家看一下这个撕破器啊，我测量一下，测量一下这个有没有这个 驱动多些， 我现在把它加一个，加一个视频图啊，加一个视频图， 这样的视频都看一下， 现在呢把这个视频头放 调一下啊，这个， 嗯， 这样吧， 把这个视频头呢给他缩小，缩小一下， 缩小一下啊，缩小一下比例 啊， 这样啊，然后呢我来测量一下这个驱动波形， 用撕破器啊，这个撕破器我接一下， 就是这样。然后呢测这个 pm 四开关管哈，这个三级， 看看还有没有。 看吧，他没有睡好。 正常的话，他这个地方应该有方波税号啊，应该有个方波税号，现在他是没有的啊，这个税号都是干扰税号。 没有睡好，那我就再往前移走，继续往前移走一下，看一下 他在这个下边这个位置，这个地方看着大家看着不大清楚。嗯，这下边的位置呢，他是这样，他是一会呢，我大家看一下电路， 在这地方应该有一个这个啊，驱动管啊，有两个驱动管，两个驱动管呢， 我现在检测一下这个驱动管的这个 也没有， 现在呢就是没有驱动信号，没有驱动信号，所以说他就是没有出现这个问题。 咱们再看一下这个 个最前单，从这个 dsp 出来以后有个电阻，我们测一下这个电阻前面啊， 看，我照一下，照一下能看清的，否则的话看不清。他这都是趴在这下边的。 他在三叶片的下边啊，看，还真有波形啊， 自动检测一下。嗯，有波形了看，因为咱们现在是 公仔，所以说呢， 看学历是七十赫兹啊，一停就没有了啊，现在又有了， 现在看 几率是七十个字，嗯，七十个字 看啊，他现在是这个最大的，因为他没有输出，所以说呢，他现在是 是最大战风啊，最大战风 啊，没有输出，没有输出，所以说呢，呃，他就会把监控笔给你加大啊，又重启了，你看吧，频率是七十多只啊，最大监控笔没有输出。 我现在呢发现了一个问题啊，为什么后边没有驱动，前面有驱动呢？发现这个电阻呢？ 掉了一个电阻啊，这个故障是很隐含的，一会呢我再把这个 图纸给大家看一下 啊，咱们现在呢看一下这个图纸，看一下图纸， 这就是那个 p f c 的这个开关管啊，这是升压管。呃， p f c 电杆啊， 咱们现在主要是测这个驱动信号，刚开始测这没有啊，测这没有以后呢，我现在呢就是 测了一下这个从 d s p 出来有没有信号看，也就是说从这个电阻的前端 专测，他是有色号啊，后边没有色号。我顺着走找呢，就发现这个店主呢 缺少了这个店主，这个店主呢可能是什么时间不小心把它啊拆掉铲掉。所以说呢，这个店主没有，这个店主没有呢，这个信号发发送不过来，那当然后面没有信号 啊，这个是四点七开的一个电子，然后，然后补上去以后呢再再试一下。嗯，问题就是在这 好了，电阻呢？我接上，咱们直接测有没有输出吧，插上电， 插上电 工作看看，量一下输出电压，正常不正常？ 嗯，还是没有输出吗？ 也输出了，看到没有？五十三点九啊， 比较稳定，这就对了，五十三点九，看看五十三点九， 五十三点九。现在这个电源就好了，我们这个时候也可以测一下这个波形电压哈，测一下这个电压， 我们测一下这电压多少？驱动多型，驱动多型这个电压分二十伏的， 虽然他是个波形，但是有时间量电压的话也可以量到啊，看零点十八，零点四九， 原来是一点没有，好了，现在呢就正常了，正常 就是因为一个店主造成这个原因， 虽然这个店主呢平时呢很难这个发现啊， 不小心碰掉了，或者是什么很难发现这个故障呢，是没有图纸的话很难找的。
