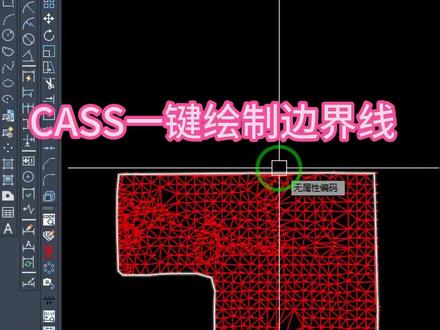

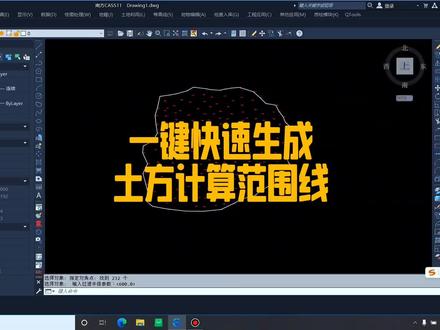

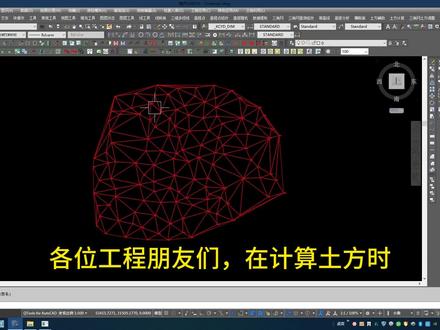

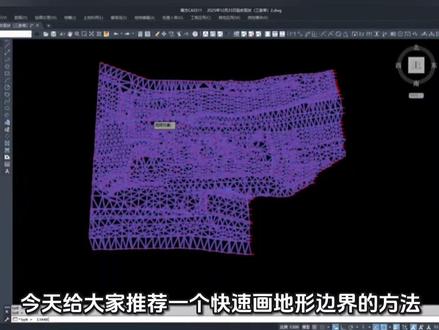

开始键绘制边界线,像这种边界线如何快速连接一个范围线呢?有需要插件的请长按视频赞赏小红花免费领取哦!接下来给大家演示一下插件效果。首先展点,然后建立三角网, 由图面高成点生成,输入二回车,直接选取高成点, 把多余的三角网删除, 见证奇迹的时刻到了!输入命令 dj 选择三角网范围,点击合并, 输入模糊合并距离,建立边界完成。你学会了吗?关注我,少走很多弯路哦!

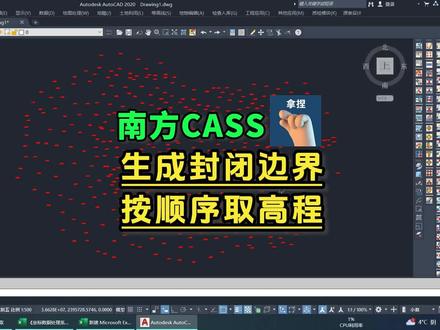

这是一份土方测量完成面的 d a t 格式数据,我们将它展入蓝方 case 点灰图处理,展高层点,选择数据文件点,打开点确定。 这样外页采集的三维数据导入 number case。 我们需要做两个工作,在进行土方计算之前,我们需要将测量完全面的 边界给他绘制出来。第二一个,因为现场采集的完成面的数据是无序的,需要将采集完成面的边界也给他按顺序 排列出来,进行数据的上报。先来看第一项内容,如何快速的建立完成面的边界,因为 他在现场进行数据采集的时候,他不是先将完成面数据按顺序先采集一圈,而是一个无序的状态。我们展入野外控制的点号来看一下,展入点号点打开, 接着我们将高层点的图层给他隐藏这个野外的点号,他是一个没有顺序的 好,我们将高层点图层打开,如何快速的来生成完成面的边界数据呢?我们可以利用一个插件,新型工具箱 根据三角网来快速的建立完成面的边界点。工程应用建立三角网,选择由图面高层点生成框选全部的高层点,确定好三角 建立完成,我们将多余的三角网给他进行删除,这样的两个点之间是没有任何联系的,我们先将多余的三角网删除 好,删除完成后,我们来借助新型工具箱输入 x x g, 要用新型工具箱点击绘图功能,点击三角网生成边界,全选三角网点确定, 这样我们土方开挖的边界就利用信心工具箱建立完成。啊,真香,他是磁取我们所有的三角网最外侧的边连接起来。 好,我们将三角网给他删除。第一项工作建立边界就完成了。 nice, 接着我们来完成第二项工作,需要将边界的数据给他按顺序提取出来。那如何来将这些边界数据按顺序提取出来呢?先将多端线的顶点设计坐标提取出来,输入 last 确定,确定好,那么这个就是完成面边界的顶点设计坐标复制。打开微三点零软件,点击选项卡当中的 cad 坐标,输出 x、 y、 h, 在这边进行粘贴,接着点击计算, 软件会自动分离 x, y 坐标,对多余的空行进行删除,那么这个数据就是我们的多段线的顶点设计坐标。我们 复制数据,新建一个 excel 文件,在这边进行粘贴,我们可以发现它的高层值是统一的,数值是错误的,我们先给它删掉,同时对多段线的顶点进行一个编号,假如说这是一,这是二, 现在多段线的顶点设计作品有了,但是还是没有高层值,接着我们就需要将高层值给他提取出来。那如何提取高层值呢?我们知道这些多段线的顶点都是我们的高层点连接起来的, 那么我们就需要将顶点的坐标值和对应的高层值在整个 d, a、 t 格式文件当中提取出来。好,我们先将 d, a、 t 格式数据 转换成标准的 x、 y、 h 的形式。好,全选数据复制,回到微三点零软件,点击选项卡当中的 d、 a、 t 格式数据,输出 x、 y、 h 进粘贴,重新点计算, x, y 坐标就提取出来了。接着我们复制数据,回到刚才这个表格里面进行粘贴, 那么现在要做的工作就是说我们要将对应的 x y 的坐标在整个 d a t 格式文件当中提取对应的高层值, 那如何提取呢?根据这个 x y 坐标,在对应的整个 d a t 格式文件当中查找对应的高层值。好,我们先把 x y 坐标给他合并,等 于 x 坐标,并上 y 坐标确定,直接双击下拉。好,我们在整个 d a t 格式数据当中给它插入一列,同样的将 x y 坐标给它合并,双击下拉。 接着如何在这个数据里面查找对应的高层值呢?我们可以利用 excel 的一个函数叫 we look up 进行查询,等于 we look up, 这个函数怎么用的啊?首先我们需要查找到目标值, 再输入需要查找的区域,就是这个区域带着高层值的查找的对应的数据在原数据当中的列数,这是第一列,那么 这个就是第二列数,第二列。最后输入一个精,是匹配还是精确匹配,我们输入零精确匹配在括号回车。好,那么这个高称值就查询出来了。好,双击。 ok, 我们来看一下,那么对应的高层值就全部提取出来了,我们将它粘贴为数值。接着我们来将这个数据展入 cad 图中,看一下是不是和我们的对应的高层值是一致的。复制 进入 v 三点零软件,点击生成 cad 识别数据,在这边进行粘贴,重新点计算。接着我们复制对应的标高数据,回到 cad 图中,我们设置 是一个另外的颜色,选择一个青色点确定,然后在命令行直接进行粘贴。我们来看一下, 那么刚才展入的这个点就是我们提取出来的多段线的顶点,而且是按顺序进行提取的,看一下对应的高升值,三十三点九,三十五点五五九, 二十七点四八八,三十点七八五,也就是说现在我们提取出来的这个坐标值是我们对应的土方开挖的边界,同时标高也是带上的, 这样就完成了边界坐标的一个提取和高层值的一个对应。

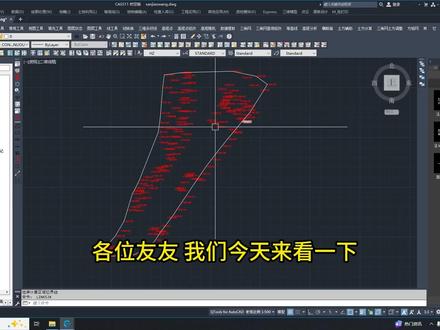

上期跟大家讲解了由数据文件生成三角网,这一期跟大家讲解一下由图面高程点生成三角网。由图面高程点生成会提示两种方式。第一种方式选取高程点的范围,这种方式就需要先把高程点展出来,并且使用多段线绘制出计算区域边界线。点击绘图处理。展高程点 图比例时呢,一般默认不输回刷就可以了。选择我们的点。第一题文件,点击打开构成点就找完了。在下方输入框输入 pl 进行回车。使用多段线呢,把边界线圈出来,最后再输入框输入四引进行闭合,那边地就绘制结束了。 点击等高线,点击建立 dtm。 选择由图面高升点生成。选择一回车,选择我们刚才绘制的边界线,就可以生成三角网了。点击工程应用 dtm 法同高算量,根据图上三角网输入设计高。选择 要进行计算的三角网,回车就会显示出填挖值了。关注我,下期给大家讲一下。第二种方式,直接选取高层点或控制点建立三角网。

成功南方 case 软件能否根据已有的定型数据来提取指定范围线上的高层点与坐标呢?我们结合南方 case 和菲斯达两个软件的讲解,我们这里先讲解南方 case 的操作,结合具体数据我们到软件中操作一下。好,我们来看一下桌面这个图纸数据,就是我们需要利用南方 case 来提取它里面的一个 转角点的一个坐标和相应的一个高层,那么这个高层呢,根据我们原有的地形数据来自动生成 那么这一个的一个触点,我们就选用工程应用下我们的方广土方计算来实现。好,我们点方广土方计算 好指定我们的一个边线。大家也注意一下我们这个原地形的大致的一个高层啊,上面显示的是一千七百多米,对吧?好,我们点一下啊,点了点右键,点了过后,这里的目标高层呢,我们随意的去输入,那么尽量的比较靠近他,让 他的运算量相对少一点啊,比如说我们就输入一个一千七百米,那么很关键的一个点呢,就是在下方这个位置啊,我们的方格网宽度,我们尽量给他输入大一点,让他只在我们这些转角点的地方 啊,中间就不要形成我们的一个网格数据,对吧?那么只在我们的外侧形成数据,那么这个网格我们就输入一个两百米,当然这个你也去尝试一下。成功这边呢,最大能够输入到两百米 啊,输入一千的时候,它上面没有形成我们边缘的一个数据啊,但这个两百米也是能够满足我们的一个需求。好,我们直接点确定啊,注意来看一下 啊,直接啊回车,我们相应的这个数据就已经算出来,我们需要的就是上面这个黄颜色的点,黄颜色的点是我们的原地形数据,我们蓝色的数据是我们的一个。什么是我们设计数据啊?还有一个是紫色的,是我们的 这个洋红色的是我们的一个啊,施工高差,那么这个我们不管他,我们就输入一个命令啊,那上面显示的很乱,对吧?我们要去看一下到底提取的对不对,是吧? msx, 我们选择这里的编码啊,去点一个黄颜色的数据啊,点一下,点右键进一个,确定好,我们把它复制出来, ctrl c, ctrl c 复制 好,我们复制到一个空白文件里面去调整一下。至高啊,我们来检查一下,我们拉框选择好,我们在对象特性里面去更改一下他相应的一个至高,这里比较高,是吧?我们更改成一啊,可以来看一下。好,我们再把这个边线也给他复制过来,我们要去对比一下,看我们刚刚做的 那是不是正确的。好,我们选择这个边线啊, ctrl c 还是一样的好,我们给它粘贴过来,粘贴到圆桌表,注意看一下上面这个边线,所有的转角点 一个坐标都已经提取出来啊,注意看一下相应的一个数据,而且这个是根据我们地形数据来提取的,并不是我们的一个啊。等高的可以看一下,这个上面是有变化的, 大家就注意一下这样的一个方法,我们利用工程应用下的方格网,土方,把方格网间距给他设置大啊,他就能够采集我们转角点上的一个坐标,大家就注意一下这样的一个方法,这个操作你学会了吗?下节课我们讲解一下菲斯达如何来提取这部分数据。
