盖革米勒计数器使用方法

今天我们再来拆一个好玩的东西，这个东西从外观上能猜到是干什么用的吗？实际上它上面已经写了叫做该一个康特盖格计数器，这个东西啊是用来测辐射的，当然这个辐射并不是生活中像是路由器或者是手机基站的那种辐射，那种辐射啊叫做电磁辐射，这个东西所检测的辐射叫做电离辐射，一提到电离辐射，可能 能最先想到的应该是核辐射吧，可能觉得他离着我们很遥远，实际上辐射呀在生活中是随处可见的，比如说地铁或者是火车站入口处的安检仪，他就是利用 x 射线穿透物体来成像的。辐射对人体是有害的，但是在正常的生活中，实际上我们每个人都会受到辐射，因为空气中是 含有微量的放射性物质的，但是这种辐射的剂量是非常微弱的。那么这个仪器在什么场合才会用到呢？像是家庭中的装修铺的地板，尤其是大理石的地板，这种矿石中可能就会含有放射性的物质，如果长期生活在这种环境中的话， 可能就会造成辐射超标，所以这个东西啊就是用来测量生活的环境中辐射是不是超标的。今天我们就来拆开看一下这个里面有什么东西，并且来了解一下他是如何工作的。 开机之后啊，上面就会显示辐射的剂量，注意看后面的这个单位叫做微西服每小时，这个单位的国际标准单位啊，叫做西服，因为西服的数量级比较大，在这里用的是微西服， 这个单位就是用来衡量放射性剂量的，那么他的定义就是每千克的人体组织吸收一加二的放射性能量，这样就是易吸附。直接拆开看一下吧， 拆开之后啊，首先能看到是液晶屏，幺六零二的液晶屏，在这液晶屏的上面有一个像玻璃管一样的东西， 我们分别来看一下都有什么东西。首先是主控芯片已经被厂家打磨掉型号了，但是从这个位置能够隐约的看出有一个艾特梅尔的尾巴，在这个位置有两个 sot 的芯片，这个上面是 ph 零幺，型号是 ps 六幺零四零，给单面机供电的。这边这个芯片在 usb 接口的附近，上面的丝印是 lth 七，这是一个四零五四，是用来给电池充电的。再来看这一片区域比较明显的几个原件，三个二极管，三个高压电容，这部分是用来升压的，这边组成的是一个三倍压的整流，那么这 这东西为什么需要升压？输出的电压又是多少？待会我们了解了他的工作原理之后就知道了。这边这个直插的三极管 a 四二，这是一个高压的三极管，这个型号的三极管在以前的座机电话中是非常常用的。这边还有一个没有焊接的芯片，这个芯片从他外围的原件还有 本身的封装大概的能判断出应该是一个 usb 转串口的芯片，它的作用应该是通过 usb 接口和上位机进行通信的。这里面的结构看上去还是比较简单的，关键的原件还是在这个位置这个玻璃管， 这个玻璃管的结构啊，看上去也比较简单，两边有两个电极，并且在上面印有正负的符号，说明这个东西啊需要通入直流电，并且是分急性的。注意看玻璃管的中间有一根非常细的金属，金属的这一端是直接通过这个玻璃管出来， 出来之后是连接到这个电极上的，中间的金属电极直到这个位置他是没有往前延伸的，这个电极通过这一根细线引到了这个玻璃管的外面，并且粘到了玻璃管的上面。注意看这个玻璃管的外壁有没有感觉到有一些彩色的反光啊，在这个 玻璃管的外壁啊，从这个位置一直到这个位置是有一层金属镀膜的，我们就来了解一下这东西如何工作的。灵魂画手又来了，看一下能不能看明白。首先这个玻璃管有一个名称叫做盖格管，他的全称叫做盖格米勒管， 盖格和米勒是两个人的名字，这两个人是德国的物理学家，那么这个东西啊，就是有这两位物理学家在一九二八年发明的。首先来画一下这个东西的结构啊，有一个玻璃管，在玻璃管的两端有两个电极，这边这个电极通过一根金属 通到玻璃管的中间，这个位置还有一个支撑，另外一个电极是通过一根金属丝粘到玻璃上面，并且在玻璃的表面有一层金属的镀膜，中间的这根金属是正极， 玻璃管外壁的这个电极是负极，在这个玻璃管的内部充入了一些惰性气体，比如说常见的害气或者是仙气， 还有奶器，这几种气体在生活中也是比较常见的，尤其是后面的这两种气体奶器，以前的试电笔或者是电器的指示灯，里面有通电之后发出橘红色光线的仙气，常见的就是照相机的闪光灯或者是 汽车的先汽大灯。这个东西在正常工作的时候，会像这两个电极加上高电压，这边是电源的正极， 这边是电源的负极，通入的电压是略低于内部填充气体的击穿电压的，如果是高于里面气体的击穿电压的话，通电之后就直接放电了。所以盖个管，在常态的时候，这两个电机之间的内组是非常 大的，或者说流过这个该管，电流是非常微弱的，那么为了限流，一般会在回路中串一个比较大的电阻，比如说十兆欧的电阻，在这个回路中啊会串有一个相对来讲比较小组织的电阻，之后接地， 那么在这个位置就可以检测了。在这里接一个三极管，这个三极管就是电路。食物中的这边这个三极管 a 四二就是这个三极管，当有射线的粒子进入到管内的时候，就会对内部填充的气体电离， 气体就会被击穿，击穿之后这边的这个电极就会通过气体对管壁进行放电，这样在这个位置就能检测出放电之后的信号了，这边就会出现一个脉冲，通过检测脉冲的技术就能够反映出辐射的剂量了，这就是该根管基本的工作原理，但实际的工作 原理是相对比较复杂的，可能会牵扯到分子的碰撞或者是电子的雪崩等等基本原理做一个大概的了解吧。我们来测量一下这个食物在工作的时候两端的电压吧，给个管装上去 大概有一百七十六伏的电压， 能听到已经报警了，因为这个万用表表笔在接触两边两个电极的时候，会对后面的测量电路产生一定的影响，他就会计数，所以就超计量了，这就这个改革计数器的内部结构，还有他的工作原理。

美国 inspector 辐射仪辐射检测仪盖格技术器操作简介， inspector 的辐射检测仪，他是美国生产的，他用的探测器呢，也是大的云母端窗的一个， 就是很大的探测面积的一个改革技术馆，你看这一面全是，如果是用细的东西穿的话，就很容易把它给损坏。这个机器呢，有很多朋友，他问是怎么操作的，我简要的说一下， 这个气呢，主打了一个就是经典，几十年了，他就这外形也没有什么重大的改进，看他就是一个推杆，这个推杆有三档，这个推杆也有三档， 推到最顶，就现在是打开了蜂鸣器，并且开机的状态，如果往下掰一个就是蜂鸣器关闭，蜂鸣器关闭看没有声音了，对吧？如果在 往下掰，这是关闭，这个呢是测量模式，一共有三个测量模式，我们开机啊，我们常规的，你看是开机的过程，这个有一个标尺 好，你看他现在检测到是零点零几微吸附每小时， 他得经过经过几秒钟的检测才能达到这个本底辐射值。这个呢，我们看我喜欢都打开，声音更直观，我们看啊 啊，最上面这一档是显示的单位是 vc 服务啊，这个时候才给出一个正确的本体辐射的值。 vc 服务或者是毫二毫抡勤每小时 是最上面这个档位，我们一般都是用这个档位，他就是测量当前的剂量率为零点二二， vc 服务每小时， 他呢是测量当前这个时间点前后几秒钟的平均值，也可能是一秒钟的平均值， 这个时候呢，它就是测它的取样呢，就当前的这一秒或两秒，我们记住这一点哈，往下这个是显示的 c p s， c p s， 你看它们这几个是对应的，就是每秒钟探测到几次粒子的撞击，看现在还没显示出来， 如果你看这个一般都在零点几，如果把它切换到 c p m， 就是每分钟多少次多少次放电，这个呢有一个 最下面这一档，我们看一下哈，这是最下面这一档，你看现在呢是是 技术累积技术，就是以从刚才我掰下来为止，他已经检测到了十三次粒子的撞击， 就闪了，是二十一次，二十四次，二十五次，这个比如说我想测十分钟的，怎么测呢？我们就要用顶端的这个按钮 看，这样对焦啊，我们先现在是一个关闭状态，掰到设直，设直之后呢，我们再按加减加减键 改时间按住。哎呦，这么快，好，现在是是十分钟啊， 这个时候呢，如果我把它掰到 on 这边，你看现在就已经开始计数，这有一个沙漏，就显示在十分钟之后他就停止 激素，这样呢就是计算的就是十分钟之内的粒子状激素。 这个有什么意义呢？就是很微弱的辐射超标，我们可以延长测量的时间，然后再算平均值，这样能够取得一个更准确的测量结果， 这是他这个累积计量的测量方法。

哇，快看，辐射值已经爆表，最近大家对核废水这事比较关心啊，我这有一个盖格计数器，是专门测量核辐射用的，咱们今儿就讲一下辐射是怎么产生的，因为我比较惜命啊，所以防护用具还是要带好的， 然后咱们开始，然后呢咱们开始去到这拿一个放射性物质，大家看到这个啊，看到这个符号就要小心，这个很危险的， 当咱们靠近他的时候，注意靠近他的时候，注意听盖格计步器的声音啊， 看是不是非常强烈的反应啊，非常强烈的反应， 大家看我这间屋子现在是零点一左右，辐射是零点一左右，我现在把这个放射源啊靠近盖格管，注意看他数值的变化，你听这个声音比刚才就要密集很多， 那辐射是怎么产生的呢？咱们看啊，物质是由原子组成的对吧？原子是原子核外边一个电子，那么原子核这呢是由质子、中子、电子，质子这些东西是可以喷射出去， 一旦喷射出去以后，打到你身上就会对人造成危害，对你的 dna， 对你的身体造成危害。那这注意啊，这个说的是电离辐射，那么电磁辐射呢？跟他还不太一样，电磁辐射相对弱一些，就是比如说咱们的那个手机啊，电脑屏幕什么的，这些是电磁辐射， 所以电磁辐射他只是拨打到你身上，而电离辐射是直接，这实实在在小球打到你身上，肯定这个更狠一些。

你们要的五六零来了，这个哒哒哒哒声听得头皮发麻，戴上手套才行，这是飞机雷达上的配件，看这里。

让你们听一下盖格技术器的声音。

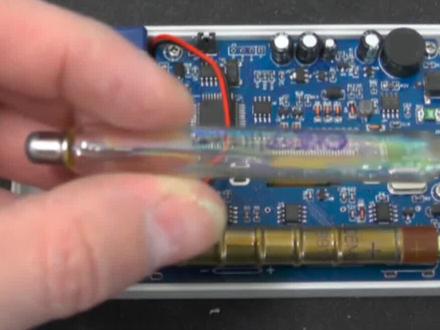

一根玻璃管是如何检测和辐射的？这应用在盖格技术器中的玻璃管就是盖格管，通过哒哒的声音达到紧实作用。盖格管通常是在金属圆筒或金属壁中央固定一根细金属丝，管内充有低压气体混合物， 金属丝和外壁之间是加有直流电压，当辐射进入管子时，激发了某一气体原子产生电离，而电离的电子又会被金属丝正电压吸引运动，同时撞击气体分子，形成雪崩电离，最终出现一个电流脉冲是扬声器发生。 不同盖格管检测的辐射量不同，此区时间也不同。当辐射过大时，盖格管会饱和而不发生，但是这种情况基本只能在核反应堆中才出现。
