ug制图标注的尺寸怎么改假尺寸

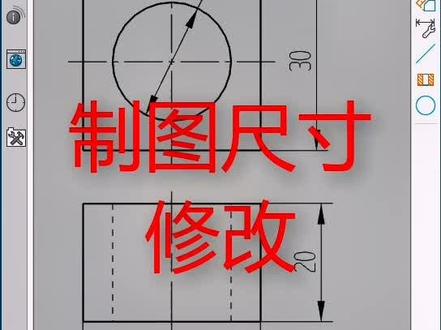

大官人，听说你改图的尺寸都是在工程图里面直接改标注，这样快啊，不然这么多孔一个个改尺寸太麻烦了，你是想坑人吧，好好看，好好学！在 ug 工程图中，直接修改标志尺寸是不对的，比如这个八个孔的直径，如果你使用替换文本直接去修改数值的话， 比如这里将二十五改成二十，这时我们可以看到图纸上的标注已经变成二十了，但直径的大小却没有发生任何变化。假如做线切割的话，那二维图做出来还是原来的产品，并且现在加工是用三维模型编程的，你改了图纸，原模型却没有任何变化。 所以我们要修改图纸尺寸的话，需要回到我们的建模模块，在原模型上做修改之后，图纸上就会自动同步过去了。比如这里八个孔要调小五毫米，那可以使用这个调整面大小面，令只需选择一个圆孔， 它可以自动关联其他相同大小圆孔。这时候我们将这个数值改为二十，完成后看到这八个孔全变小了，这时再回到制图模块下，可以看到孔的这个直径同步为二十了， 这才是正确修改图纸尺寸标注的方法，可千万别在图纸页直接修改尺寸了哦！原来是这么回事，差点回事，小伙伴们学习工程图一定要规范操作哦！
粉丝20.5万获赞158.5万
相关视频
04:25查看AI文稿AI文稿哈喽，大家好，我是做深色编程的康师傅，我们今天来讲一下一个网友啊在问的一个问题，就我们在绘制草图的时候，像我们比如说这约束这么一个尺寸，他是六十点八， 我们怎么最快速的把它改为约等于小数后面三位数啊？我们来操作一下，我们双击下这个尺寸， 那然后这个这里有个尺寸的一个对话框，我们找到下面设置，下面这里有一个 a 的一个字母，我们点击他一下进行一下设置， 然后我们直接找到啊，这下面啊，这下面有一个文本，这里有个单位啊，这里有一个单位小数位数，我们这里往上调成三位啊，因为我们又在建模的时候，有的时候他那个 公差要求比较高的时候啊，我们可以再这样快速的去单独调整某一个尺寸啊，点击一下关闭 啊，大家就应该看到我这里啊，这个小数位数啊，就变为变成了三位数，那我们现在再来教大家怎么永久的把这个标注改为三位数啊。 完成好，我们现在来到这样的一个页面，那我们现在找到这个文件，打开 把我们的这个 ug 的那个模板图档找到啊，我们来进行一下这个路路径的一个找，先点击这个计算机 d 盘啊，找到我们这个装软件的这个文件夹， p o， r， g 啊这个开头的这样一个文件， 然后再找到这个 s 开头 s， i e m 开头这个文件，找到我们的 n x 十点零这里就是说你是什么版本，我们就点击这个版本啊，然后这里有个 l o， c， a 啊这样的一个文件夹，然后 p o， p， r， c， 啊， 然后再找到我们的这个 s， i， m， p， l 这个文件夹，然后在 s t， a， r， t 这个文件夹好，然后我们进来这里就很多模板啊，像这 a 零， a 一、 a 二啊 a 四，现在其实就是我们的它的一个 那个我们的图纸的一个图框，那我们找到最下面这一个 m， o， d， e， l 这一个文件，点击它一下啊，点击这里，点击打开 好，然后这个就是打开的就是我们的 ug 的一个建模的一个模板，那我们来到这个模板以后，点击这上面的文件首选项字图， 咱们打开我们的这个文件以后，我们在这旁边这个选项里面去找到，这里有一个上下拉的一个工具条啊，我们这样拉，找到这个文本单位， 像我这个模板他是默认的是小数一位，我们这里可以点击这里有一个上三角和一个下三角形，然后我们点击他一下，把它改为三位数， 但是我们首次更改的时候，它会出现一个什么问题呢？区域标签字体无效。那我 我们这里改了以后啊，我们点应用，他就会出现一个区域标签，标签字体无效。那我们就要找到哪里呢？找到我们这个上面啊，我们往上走，找到我们的这个图纸格式，这里有个边界和区域，点开啊，找到下面这个区域， 找到个区域以后啊，我们再往下拉，找到这个标签，这里有个创建区域标签，这下面有一个标签的一个啊，标签高度，对吧？这下面这里有一个 这两个字体，这里字体是我因为我之前有改过他的精度，所以说他这个是不是原来的？原来的他是一个英文的啊？一个英文的，一个字母的，然后我们任意去改，改到我们就是说点击应用确定的时候，他不报警 就没有问题了，那我的话我就是把它改为访送啊，点击确定啊，我们现在就已经改好了啊，改好了我们就进行一下保存啊，进行一下保存在我们再重启软件。
1257CNC数控编程笔记
01:11查看AI文稿AI文稿同学们好，今天呢给大家分享如何在实体上快速改变某些特长的尺寸， 比如说这个圆，我们要给他改大一点，对吧？好，这里呢，我们可以使用这一个金像尺寸，对吧？哎，选中这个圆，他的半径是六毫米，那我可以给他改成七个毫米，那么呢这个圆就可以变大， 好，那么如果说我要把这个圆的位置给他改变一下了，我们可以使用这一个线性尺寸啊，比如说我们的这个面，哎，到我们这个圆心的这个距离 是四十八，那如果说我要把这个圆往右边给他偏一点呢？哎，我可以给他改成一个四十五，然后呢，哎，这个圆的位置就可以移动，哎，包括说你要把这两个面，对吧？比如说啊，我要把这个面和这个面，哎，他们是垂直的吗？那我要让这个面这样斜着，要怎么做呢？ 哎，这里呢，我们可以使用这一个角度尺寸，哎，选中我们的这个面，哎，再选择这个面会出现一个角度，把这个角度九十度，我们给他给他改成了八十度， 那么这样的话呢，这个面就变成了一个斜面，哎，这是我们的一个快速更改模型的方法，学会的同学点赞加关注。
540UG编程三玖教育咨询
00:37查看AI文稿AI文稿ug 制图如何更改尺寸？我们来看一下怎么去修改我们这个图纸啊？标出来这个尺寸，那么他这个一般标标出来就是一个默认的啊，你如果要想去更改他的，我们只要双击他，然后呢去点这个设置， 然后你去找到这个啊，文本格式啊，这里有一个 替代尺寸网板，那么在这里输就可以了，这里是一百二，是吧？我输了一百二十一，好，中间确定再确定，那么这个时候他就会啊变成你想要的这个尺寸了。
00:12查看AI文稿AI文稿老师，你说这个范二十这个地方能不能改？可以改右键设置格式替代指正文本，确定你要改多少？四十。你改这个干嘛？嗯，没什么，没什么。
2415UG仿真一疯子
00:37查看AI文稿AI文稿大家好，今天给大家分享如何设置 u g 字图里面的尺寸标注大小。那现在的话这个尺寸太小了，我们要改大一点， 首选下找到这个字图里面，然后点找到尺寸文本，然后找到尺寸文本这里，在高度这里将这个三点五改大就可以了，改到六四下确定，然后的话把它这个原本的尺寸删掉，我再重新标 好。那对比了一下这个圆圆的尺寸小，这个修改过后的尺寸变大了，那，那现在的话就完成了这个尺寸的一个稳稳的这个大小的一个调整。
00:32查看AI文稿AI文稿在游戏里面，如果我们画的模板尺寸是小数，如何快速一步到位把它改成整数呢？可以选择插入，找到同步建模，选择尺寸，选择线性尺寸，在这里我们选择第一个边线，再选对面的边线，把尺寸拖到一边，显示是三百五十减 四七，我们可以对称去更改，所以把这个选面这里呢有一个对称，把它打上勾，同时把数据改到三百五，然后点确定，这样我们再去测量它的尺寸，就直接改成整数了。
488模具飞扬老师
02:31查看AI文稿AI文稿这节我们来讲一下 cad 图转右击的一个比例问题，那我们打开 cad 图形的时候，我们有的时候会发现它标注的尺寸和我们实际测量的尺寸不一致，那这个时候我们应该怎么操作呢？ 我们可以通过测量我们来检测一下。 好，我们现在测量的出来的尺寸只有七十，那实际给我们标注的尺寸在这个位置标注的是一百， 那这个时候我们就需要对这个图档进行一个整体的一个缩放，严格来说就是放大。 那首先我们可以通过文件菜单这里面有一个编， 里面有个变换，因为在变换这个位置，它里面告诉我们他有个比例缩放，有个缩放，我们通过变换把图形全部选中，直接确定这里面有个比例， 指定一个点，指定一个缩放的点，那我们可以默认或者随机选个点这个比例，因为我们是整体放大，而且我们标注的尺寸是一百，我们测量的是七十，那我们可以在这里面直接输一百杠，七十，一百除以七十， 一百除以七十是比一大，那比一大的话就是整体放大的意思，我们点确定，然后我们选择一个移动。好，那这样就好了， 那我们再来检测一下尺寸测量， 我们选再来选两个点，两个圆形点，那这样测出来它的距离就是刚好一百， 与我们标注的尺寸刚好一致。那这个时候呢，我们再顺带把其他尺寸也做一个检测，看看其他尺寸是不是对的。 好，那我们现在测的是外径啊，最大的一个外框尺寸一百三，这里标注的也是一百三，那这样的话尺寸就对了。 那这个就是我们 cd 图转右击的一个比例问题，我们可以通过编辑变换缩放进行一个放大或者缩小。
181CNC 数控编程

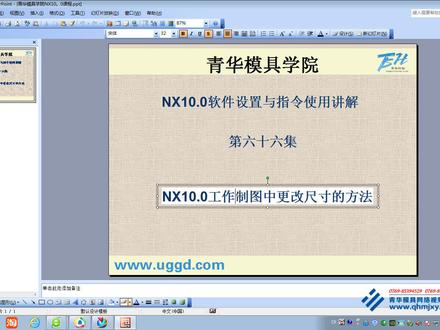

01:28查看AI文稿AI文稿这期我们来讲解十点零工作制图中如何更改尺寸的方法。好，我们打开软件， 那比如说这地方我们已经标注了啊，标注了，因为这个小数点后面约束的时候，这个小数点标注是四位的，就在后面四位。那有的时候，比如说这地方一百一十五点八六，我想把它改成一百一十六，行不行？也可以，也可以，那么在成立方面修改了，我们在这个编辑， 我们在做事的地方有个什么，有个叫文本，我们打开文本，我们选择要修改的这个标注尺寸 啊，这方是一百一十五点多，那么改成一百一十六幺幺啊，我们在输一的时候，对方又提示你就是编辑尺寸，只会将该尺寸转换为带手动输出的， 那也就是说这个地方他以后就变成手动速度了，就不能自动更改了啊。把我们点确定，我们再来改， 你也可以点这个地方，我们还点更改， 原本选择这个，我们在后面加里点零零零啊，然后点四位啊，都可以啊，都可以啊，那这就是我们在这个制图里面修改这个尺寸的一种方式啊。好，这节我们讲解。
