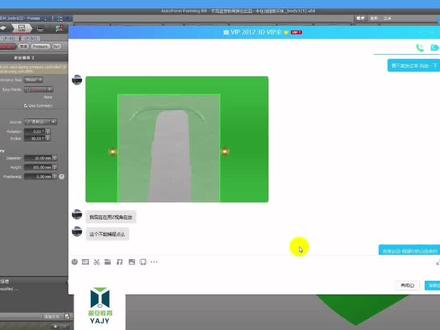

02:34查看AI文稿AI文稿我们看一下啊，这是我们一个正在学习我们 ce 公益的同学，呃，就是说他的意思是什么意思呢？就是说 因为啊，我们有一些的时候，我们的板料啊，就是我们的板料外形，比如说这种板料外形对不对？看看这是板料的一个外形，对不对？那么我们在画模具的时候嘛，我们要放管位嘛，但是我们在分析的时候呢，我们也是要把管位放在这里，对不对？但是他的意思是这个管位 就是管位跟这个边呐，因为我们换模具时候，比如说外管位，我们要啊，放个零点五啊，对不对？因为我们是汽车膜嘛，放的更大嘛，举个例子嘛，对不对？那我们在分析里面我们怎么去放呢？所以我刚刚才我也给他解释了一下，因为 我们都说了零点五的管位的间隙的话，因为我们有时候并不需要把它放到那么那么的呃，精密嘛，对吧？那么看一下 让打，比如我在这里放个广位，对不对啊？举个例子，然后这个放啊，点一下这个地方啊，点下这个地方，对不对？那这个地方呢？其实他这个里面已经啊这个地方已经有放过了啊，就这个地方呢，你看啊，嗯，我把它删掉，好吧，删掉我重新来放啊，大概的我重新来放一组吧，给你们看一下啊，然后我肯定是放到拖拉板上 输入，输入时候呢，比如说我们要点吧，因为因为软件他是不知道你的管位要放到哪个地方，对吧？那我们再点的时候呢，你看，比如说你点这里，那你点的这个的时候呢？那这个管位可能没有意义吗？你觉得有什么意义呢？无意义啊，对不对？好，那这个时候我们可以移嘛？比如你把你的针移过来啊，移， 移的时候你们看清楚啊，移的时候你可以放大一点。举个例子，你放大一点，移的时候你看清楚，有个瞬间的一个瞬间的一个动作，你看清楚啊，来这样看看，没有？看，没有，当你快接近这个边的时候，其实他会变野 颜色的，看没有好，当他变得这个颜色的时候，就证明你的这个零件，你这个引导，你这个外管位的这个消子跟你这个板料是已经相接出来的啊，看到没有？这个瞬间的吗？然后我们比如再来一个， 那你看，所以说你不需要放那么大，我放那么大的目的是让你看，那你如果说你看，你看没有？是不是瞬间？我随便再放两个，是不是瞬间的？你看，哎，变颜色了是吧？你看， 哎，变颜色就靠到了看没有，所以说啊，这是他的一个瞬间的一个这种过程，所以这个时候呢，他可能跟你的板料呢，也不可能说刚好啊，有的时候不可能刚好，但是没有关系，我说了，外管位一般像汽车模具的话，我们都要放到零点五了， 有的商业在越大的产品的管外管物的这个跟产品之间的间隙呢，会越大的啊。这里给大家稍微其他同学也是一样的啊。呃，把这个知识点给大家再补，呃，就是再再讲一下，好吧。
31盈安冲压模具设计
10:28查看AI文稿AI文稿再给大家，给大家讲个事情，这个地方也是个很重要的地方，看清楚，这里有一个很重要的地方，哪里呢？哪里啊？ 就这里啊，这个地方啊，就是这个，这个立方向，这个地方看清楚啊，这个平均法教我们就不说我要说的是不是这个，这个不是，我要说的是这里啊，这里一个类型看清楚这个类型很重要，因为这个方向的话，你平均跟视图怎么冲压角度？前面讲过了， 前面我们讲冲压角度的时候，不是讲过了，平均法像最小拉延，最小拉伸，对吧？我们讲过了，我们要讲的是这个地方类型，这个地方， 这个地方是很重要的一个东西。看清楚，回到你冲下方向这来，先回到这个地方，先回到，回到这个地方来，先回到这个地方来，冲下方向，这里我们前面讲过这个地方了，我就不再讲这里啊，没有意义啊。我现在给你们看清楚我要讲的是什么， 是这个地方，这个地方，这个地方是什么意思呢？因为举个例子， 我们有时候产品不是色变了吗？色变以后，比如那个产品色变以后，那么色变以后，你把它再找到这里来的时候，那这个时候你后面的工序 如果说想让他同时变的话，你要不让他跟零件去匹配，就说我前面零件变了，我后面的工序呢？自然而然会去变，你有意思没有？你有意思来同花花走起来，就是我每一句，我可能是跟零件嘛，因为我们到时候是改零件嘛，零件有时候我前面要转个角度啊， 举个例子啊，比如说我后面拉伸的时候，我发现或者翻边的时候我发现这个边可能说我要转一点角度，那这个时候我是在哪里转我们肯定是在我们的冲压方向这个地方转知道吗？你是在这里转角度的那你 在这里转角度以后因为你这个地方已经已经给他勾选到跟产品的关联的，跟零件关联，那你转完角度以后后面的工序自然而然的会跟你去进行从前面的角度去进行如果你不你不点这里他不会变他不会变的啊。 明白同学来敲个六这个也很重要啊不要忽视这个地方。好吧这里也很重要啊看没有就这几这些地方其实是呃很重要的然后这个地方还有个地方你可以看一下检测角度 啊就是有的时候你可以看一下检测角度啊比如看检测角度吗你可以看一下大概的看一下。你看啊只有红色的地方有问题对不对？哎你看只有红色的地方有问题啊 啊你看只有红色地方因为红色地方他是翻边的吗那肯定有问题啊一眼就能看得出来啊看见了没有啊。所以有些东西大家可以在这里看啊叫检测角度这里看清楚啊，然后你如果你想 看的更精准的话你来到这里修边角度嘛啊修边角度啊啊修边剪切角啊啊他这个地方是综合角度啊这个地方就是修边角度的一个就是综合嘛这个就组合综合了嘛啊就是你可以单独看你也可以把修边跟剪切角一起看啊。他这里是分开了知道没有他只是分开了啊。好吧 啊其他的我们就这个地方几个颜色，大家看了一个就是你把它点回来个特征，就点回这个特征嘛。啊？一个呢就是点回我们的一个单元的依据，它的一个就是单元它的一个编码啊，这个你们可以点一下就好了，这里我也去写啊，这个我在资料上有写的，这个地方 如果他资料上有写啊，这些我都给你们写的的啊？是在哪个地方？这里啊？就这这这是跟他一成主琴的，成主琴的你就点击着看他明白没有？ 好，接下来我们我们讲了这些都讲了啊，这些都讲了，我们现在要讲什么呢？啊？讲一下这里一个公益规啊，这里我讲了啊，这里你看 这个地方讲一下这个地方啊。呃，添加特征，我们前面讲了啊，然后工序这个地方特征工序提防这个特征什么意思呢？ 一个呢这个是邪气的功用，一个呢是部件的功用，有的时候啊就这个听清楚啊，有的时候举个例子，我举个例子啊，比如说像这个冲骨啊，如果有一天啊，如果有一天你可能这里有一个邪气吗？这里有个邪气，对不对？但是呢我们可能说在换结构的时候呢，我们可能这个地方就要用一个邪气， 一个邪气嘛，懂我意思啊，那这个时候呢，你就可以在这里勾选当当就共用邪气嘛，就是比如他在这个地方啊，这里这个地方呢，他就有这种共用邪气啊， 但是你要点的这个地方比较冲孔，这里也是一样的，你看这里冲孔，这里你可以让他去邪气共享公用， 看到没有？或者说你不要写，就是还有这里啊，举个例子，有一天，有一天本举个例子，他可能软件这个地方呢，他以为认为你这个地方呢需要侧冲， 但是呢我们根据我们的一个设计的一个机，呃，设计的一个呃一个值，发现这个孔我们可以满足他的一个不正冲。为什么？因为有些孔他是呃过孔，或者说一些那种没有用的孔，他不是用来做定位的，只是用来做减重孔。那这个时候你看清楚啊，你可以把这个点在这里去取消，没有邪气 他就不会有邪气了，看到没有？当然我们这个要的我就给你们讲课啊，这个告诉你们去调节这个地方，理解吗？理解理解啊，就是 搜到这个地方，你看这个资料，这个地方啊，所以这个地方我也给大家写了啊，那下面这个地方是车身坐标啊， 就是这个地方呢，是属于我们的，就是啊，就是我们的，就车身吗？就是我们那个零件导件的时候，他其实是一个车身坐标的，就是你尽量我们不会去改他的，就是你，你尽量这个坐标跟你的车身坐标保证一致的啊，你不要去动这个地方， 因为比如说你色变的时候，你把产品导进来，他的坐标就是在按着车身坐标导进来的，所以你不要去动这个下面啊，就是这个，呃， 就这个地方，哎，点错了，就这个下面啊，你看我们这里有个车身这个一个坐标的嘛？相对啊，这是相对你的一个，呃，一个，比如说你和相对你的零件，对吧？但是我们现在已冲向方向就好了，我们在当前的冲向方向就好了，相对的，这个现在是相对的是车身坐标 啊，相对于我们的车身坐标啊，我们尽量这个地方不是不可以改啊，不是说不能改啊，就是你尽量不要去改 啊，就是你尽量不要去改这个地方的东西。好吧，那这个地方呢？供协议，因为你现在用不了啊，这些都是默认的，你看一下啊，优化冲压方向啊，这是等等你后续你要去用他的时候，比如说做的时候啊，去更改一下，这里就有了。看见没有？ 看没有啊？这个优化我们的呃，自动自动我们的修边，然后这个地方有个呃斜气的一个运用 卡了之后怎么老是点不过去啊？这个地方啊，就是一个你看见了，就是我们刚才邪气的，比如说你的一个邪气的运用啊，这个这些地方自动修边，然后这个部件公用啊，然后这个优化啊，优化我们的一个冲压方向啊，我们现在不要优化了吗？还优化什么呢？本来就我自己搞的 啊，你可以点开去试一下这个点击它的角度啊，你看这里嘛，这里嘛啊斜去公用嘛啊，或者你优化优化冲压角度嘛，你就就就就就搅啊啊，去调整它的角度啊，调整它的距离啊，在这里调啊，这个我们就不怎么用，比如你湿度 你就调整他有人干这个是他会生成，就是你默认的一个东西，看没有改了，生成啊，他就把你这个角度给给你改了，那这个东西我们一般看，一般我们肯定不会让你改，改的一般文字你看 一般我们不会去改这个东西的。好吧，就是优化嘛，这个没有意义啊，你可以研究一下啊。退回去啊退回去退回去啊。 呃，还有哪些地方呢？其他这些地方我们后面讲的，有的地方我们用不上啊，后面我们讲到了就再来说。 好吧，后面我们讲到了，如果后面用到了就再来给大家讲。你先把这些我讲的这些秘密先跟我了解清楚了啊。修边角度跟剪线角有什么不同？我修边角度就修边吗？我的天呐，前面都跟你讲了修边角度就是修平面上的吗？ 那简介角度怎么有的？简介就这个垂直看这里，这个这里是不是一个简介？这种他他不在平面上的吗？看见没有？前面我不是白讲了吗？刚开始前面就跟你们讲了， 看没有，他是看这个正确，也因为我们有的地方他不在平面上的他不在平面上的。这个地方你这样看其他地方都是平面的你看没有你这样看其他面都是平面的。 好吧。呃，我看一下这地方还有什么。这个加工的地方我们不用讲啊，加工这个东西我们跟我们没有关系，零件成本我们现在也不用去研究它，这个跟我们现在没有关系。我们主要把 我讲的这个这两个地方啊，这两个地方是很重要的，还要讲个地方还要讲个地方，这里有个东西啊，你看这里有个什么东西呢？看清楚啊，补充一下这些知识点啊，全部给你补充上去啊。呃，这个地方我看下，哎，我的东西去哪了嘞？ 我这里我看我这里没写上来没写上来我就给你们讲一下啊，我看下有没有写上来啊？这个地方 我看一下我有没有写啊。啊？这里这个就是什么意思呢？就是我们要取消有有个是这个意思啊，大家看清楚啊。 哎，举个例子，我在计算的时候我只想我只想算第一步，后面的我都不算啊，比如后面的我都不算，对不对？你看你跳过他，他这里会打个括号，代表着你在算分析的时候后面二三四五六七八都不算的，只算这一序，理解吗？那如果说我要取消他了，我要取消他了， 再点一下，你再点一下，点一下，点一下，看到没有啊？就是这个意思，看到没有看到没有啊？或者说举个例子，来来，比如说你再来一次啊，还有这个地方你看这个下面有一个激活，就是说，呃，我从多少去到多少一个测量啊，这个你看 点不到的，因为我现在还用不上等到我们，因为你现在还没有做分析啊，但是我们现在只是告诉你在先用在这个地方，后面你知道要知道在哪里啊。好吧，因为现在他不能用啊。那他还用不了啊用不了啊，现在还用不了啊。 退回架 control 加这样就这样啊，所以给大家补充一下这个地方啊，就是跳步，听见没有就等于给你补充叫跳步啊，就跳步啊，就跳过去。我不想分析前面后面的，但是呢， 他第一句他挑不过去的啊。第一句挑不过去的，理解吗？各位明白没有？第一句挑不过去的，好吧，明白没有？明白的话啊，花花走起来明白的话就花花走起来啊，这是我们讲的这个这个工艺不工艺规划这里啊？这些常用的一些东西，我给这里给大家讲了一下，就常用的 啊，这就是一些常用的东西，我们给大家在这里操作的讲了一下，看见没有？常用的就是，好吧？啊？保存一下。
02:46查看AI文稿AI文稿as the last ship sailed towards the distant horizon i sat there watching my rock my。
10:05查看AI文稿AI文稿是什么呢？我们的一个基本的一个基本的一个操作面，就是说大家看啊，我这里打开了吗？我关掉啊，我关掉它，我我先关掉它，因为我们打开这个软件的时候，它是这样的， 是吧？就是你在你的电脑上打开这个软件的时候，他是这个样子的，看到没有？那这个地方呢？那么他就有一些基本的一些操作，大家要知道这里是新建， 打开，那这个下面呢？是我们的最新的一些文件，这呢关闭啊，关闭此对话框，也可以在此找到上面的命令，看清楚啊，大家看是不是这个，这个能理解啊，就是这个基本的操作啊，这个大家应该能理解， 对不对？好，我们看一下。还有三，还有什么基本操作好，那么在基本操作这个地方呢？ 那么我们要怎么了？第一点击我们的图标啊，比如怎么样？怎么样？看清楚啊，就是你要看一下这些基本的一些操作吗？来看清楚啊，大家看清楚，举个例子啊，比如说我举个例子啊，比如说我关闭他，那你关闭他以后，哎，那我要想去找到什么东西来看，你点击这里，这不有个图标吗？ 或者说你按这个快捷键 ad 加 d 打开它，这个时候你看你打开它呢，你就可以去找到，比如说以前你打开的东西在这里啊，这里有打开啊，有新建啊，你也可以新建 啊，这打开以前，呃，做过的新建就是没有的，看见没有？这是我们给大家讲的这个啊，这个地方看见没有就点击图标，然后这里啊，这个这里面一些东西大家可以看一下，后面再讲的时候呢，也会陆陆续续的 给大家去讲到啊后面也会陆陆续续的给大家去讲到明白没有？好，那么接着往下走啊往下走好，比如说我们打开啊，举个例子啊，我打开，那这个时候呢，我们这里要讲一个什么参数，记住了，参数 就是我刚才说的，呃，一般情况下我们都会去默认他，听清楚啊。就是呃一般情况下面啊我们都会去默认他啊，尽量不要去改他尽量不要去改他。如果你要改的话啊，比如说这里是个分辨率啊，一个文字的大小啊，你可以去试一下啊，比如这个地方是字体的大小，比如说我这个字太小了， 那我可能把这个字改大一点，理解吗？理不理解？各位啊，叶同学来敲叶同学超过六啊超过六啊。啊，这里呢一个鼠标的用法，我刚才说过了，我们呢用的是默认的，就是就是用的是这个软件默认的一个鼠标操作， 但是呢有些人呢用惯了卡地亚，用惯了 ug 啊，还有有的同学呢，像我们以前用的三点零的版本的，用的五点二的版本的，是吧，我们都用过很多版本的，是不是？那这个时候你可以回到经典 啊，所以说你这里你可以根据自己的喜好啊，去去去设你的鼠标啊，去设置鼠标约吗？ 啊？那这个单位的话也是啊，比如说有的时候啊，你这单位啊要改要改什么？蹲呢啊？要改成蹲呢， 等等等等啊，在这里改啊，一般我们不要去改人家这个东西啊一般你不要去改这个东西啊，然后这里一个试图的一个选项也是这样的啊，比如说啊，时间部啊，试图的选择啊，窗口啊，你窗口怎么看呢？ 啊？这些地方尽量不要去改，还有个三 d 颜色，就是说，比如说有的时候你不喜欢我这个背景，就像我们 ug 软件一样的，我不喜欢 这个背景，我要把它改成红色的背景。那你在这里改啊，这个自己去改，我一般我们不去改这个东西的，没有意义啊，理解吗？就是啊， 就是没有意义的事情，你知道吗？这个是改顶部的，这个是改我们的底部的啊，自己可以，你如果说你愿意尝试的，同学啊，你可以尝试一下啊，自己改，听见没有？ 好，这是说给大家，就是说，呃，讲的一个叫一个什么来着？我们的一个基本的一个，呃，基本的一个操作啊，就是我们的基本的操作，做基本操作啊， 来，所以说这是我们的基本操作啊，看清楚啊，这基本的一些地方，你要知道啊，怎么去改他啊？这基本的页面，这个地方要了解一下，然后把这个文件打开啊。哦，文件打开，这是我的文件嘛，我把它打开啊，你看打开它，打开它啊， 好，要等一下，刚才我因为我刚才因为我把它关掉了刚才因为我把它关掉了，知道吧？ 好，大家看一下，我们接下来呢讲一下啊，接下来呢，我们来讲一下我们的一个呃，总的一个页面设置这里啊，大家看一下总的一个页面的总设置， 就这个地方比较，第一菜单栏，第二是设计区，第三、第四、第五、第六、第七、第八节，因为以后我们就会在这个界面这个地方来时常的啊，去进行他的一个啊，就时常的去进行他的一个。呃呃。运用啊。菜单栏，菜单栏是什么呢？菜单栏 是我们这里啊就是一串的东西啊，大家看菜单栏，我们这不有一串数字吗？你看就是这里的菜单栏吗？你看这里菜单栏啊，就是以后，就是以后你在做设计的时候呢，用的时候呢？你会用到这菜单栏这些地方，比如说怎么样怎么样？这一片的菜单栏后面我们会啊运用到第二呢， 这是我们那个设计的一个区域啊，就是这下面是他一个设计的一个区域吗？那个区域比如说你看我点这里，这里就变了，我点这里这下面都会变的，同学们看见没有？我点这里，这里是会变的，所以这上面是我们的菜单栏这个地方呢是我们用的设计的一些区域，要用到的理解吗？ 好。第三个是什么呢？第三个是我们的显示的一些区域啊，就是这里显示的区域，比如说我不想看到，就是我比如说大家看，比如说我不想看这个东西，那你看这里关掉， 我想看这里呢，我就点出来看，没有。然后呢这里呢？这个地方呢？还有我们那些后处理的一些地方，比如说我想看它的形状，点这个地方 注意了，就是这些地方你要注意他的一个区别，他这个是他分析完以后啊所能看到的东西。这个呢是我们要啊，比如说一些啊零件呢啊，比如我们一些零件呢，一个显示啊，看见没有？一些工具的显示啊，看见没有？ 看见没有，就你可以在这里显示他还有我们这个镜像啊，就说这地方大家看没有啊？镜像过来看到啊，给大家讲的是这个地方，那么 那么第五个地方呢？是我们的标题栏，那因为比如说你这个，我们今天要讲的这个，呃，这一期我们要讲的案例呢，是我们的车门左右脚的那个加强版，对不对？那么这里就是他的名字， 我们的一个标题区嘛，对不对？那我们这里呢有个几何控制区。什么是几何控制区啊？大家看啊，你看我可以显示这里的每一步啊，第一步，第二步， 看到没有？就你可以在这显示他的每一个工具啊，看到没有？这里显示啊，看到没有？看到没有。然后呢？如果说你想把这个东西就是 就是如果说啊，大家想把这个东西放到这里啊，他就这样的，那你不想把它点出来了，你看这里啊，看清楚，这里有个小箭头，看到没有？你点一下他看到没有，这就变成了啊，你不用的时候呢，他就隐藏了， 明白没有？明白？同学来跟我敲个八啊，就这个地方要注意一下这里啊，其他地方都没有什么，因为其他地方我们在后面讲的时候啊，还会用到的，这里也是这样的，有的同学说，哎，老师，哎，我的怎么不能隐藏啊？就是这个地方，所以我强烈的给大家讲了一下这里啊，明白没有？ 列。同学来敲个六啊，敲个六，六啊，这个要注意，接着接着往下走啊，我们 今天主要是讲解一下第一章里面的东西啊，没什么东西啊，主要是讲然后呢？这里一个，然后我们的第六，第六个，是不是第七个？这里呢？ 也是一样的，你看一个箭头，你看你把它点成竖的。这里呢？就是看我们那些，比如说开裂啊，开裂风险呢，安全值啊、起皱啊、回弹呢？就在这里看，把它在这个边上，这里看的，看没有？就在这里啊。然后呢？我们还有一个是什么呢？就是我们一个操作区域，这个很容易记啊， 所谓的操作区域就是我们这个平这个空间嘛，就像我们画结构一样的，我们在画结构的时候不是一个操作板吗？那 这个区域就是我们的操作区域吗？就是可操作的区域在这个区域，知道吗？那，那这个地方呢？有个进度条啊，这里有个进度条，你看一下，你把你的鼠标放到这个里，他就会出来这个进度条。就是说啊，你可以看这个产品每一步在哪里，你看看清楚啊。比如说你看往前一步 啊，看没有？然后你往后一步，你看看没有，你往后一步，往后一步，大家看他有变化的，你看你看， 是不是因为我们这里还没有分析完嘛？因为我们只分析了，你看往前嘛，看没有，因为我们还没分，我们这是没有分析完的嘛。然后你看你往后一步啊，看清楚，你看当前工具往下一个，往下一个位置，他就 他就他就这样的，等于你是看前后的，懂我意思没有？然后这里来可以播放啊，可以播放啊，还有就是 我们也可以按鼠键盘的上下左右键，同学们看清楚，比如说我按键盘的上键，他就上去了，按键盘的下键，他就直接来到这个地方，看到没有？看见同学花花走起来啊，你也可以按键盘的左右键，左键呢，他就慢一点啊，他就一一点一点一点的看见没有？就是看他慢慢的一个成型过程，大家看到没有？ 看到起来啊？给我花花走起来啊，或者敲个八啊，这个很重要啊，以后你不知道。哎，老师，我怎么就看我这个成型的一个过程呢？ 就在你的键盘的上下左右那个键那里可以点的啊？看清楚啊，这我是在键盘上操作的，现在你也可以在这里点啊。但是，但是，但是呢，在这里点的话，一般我们很少去点啊，我给到键盘上我可能更方便吗？能理解啊， 能理解吧，这就是我们讲的这个啊，一个整个一个界面的这个啊，我们叫九大区域啊。九大区域，九大区域吗？大家要注意一下这九大区域啊。
10:27查看AI文稿AI文稿当我们算完以后对不对？好，那你这个时候你的修边线嘛，因为一般的话肯定修边线折弯可能是多少会有点问题的，是吧？越大的产品它的形面折弯越那个越是有问题的，对不对？那像这些地方又看这些地方有皱了啊？ 看，你可以看这里看着啊，起皱，这个地方皱了啊，你看，但是这一点点其实没多少啊，看上去不要认为这个，不要认为这个皱了就皱了，你要看打到这来看他的起皱啊，这个只是他一个过程啊， 对不对？哈？但是呢，这个地方咒是能理解的啊，为什么说能理解呢？还有这个还有这些地方的咒能理解啊？为什么？ 因为你这个前面的工序是不对的吗？不是不对啊，因为你设计分析软件里面这个面品啊，他这个面这个地方做的不是很好吗？你看，你马上看吧，他这个地方的这个我们不是说吗？这里拱起来的是不是？那等下我们在外面做，我肯定不会做， 说这样的，我肯定要把这个地方改掉的。听清楚啊，就说你在外面的时候，他这个地方是这样的，对不对？你在外面时候他这个地方不是说到外面去了，你这个在这个，呃，分析软件里面啊， 你看他这个地方，因为他这个地方断插不好，这个断插嘛？就这个耳角，这个叫断插，掰平的这个断插嘛，是吧？这个还有高度都不是很好的，这断插都不是很好。还有这个地方，你看这个地方断插都做的不是很好，知道吗？那这他是这样过来的，你看见没有？ 呃，你们看一下嘛，所以你要研究一下嘛，这个地方没有问题的，不要说。哎，老子这里怎么皱的这样的？不是，呃，没有问题的， 这里啊，给你们看下这个地方，是这个地方有问题吗？是这地方，你看你做公益的时候，这个地方还能这样沿出来啊？哪个老师哪个老板教你的？哪个老板会教你这个地方这样沿着做出来的？不会的啊， 这第一个这个地方可能是有问题的，还有这边这里也是刚才说了这里有个台阶，这么大一个台阶，你看这么大一个台阶，在这里还有这个角，拐角这个地方，拐角这个地方，你怎么可能这个地方这样拉着过去嘞？ 啊？这个地方还好，主要是这个地方到时候去外面做，因为这里面没办法去做到你想要的那种效果，知道没有？好，这是这样讲的这里啊，那接下来那就是我们说的一个结果， 结果打开啊，那就是修边线了吗？修边线的话，那就是打到修边，打到我们的结果那里去啊，最后的结果，因为我现在只做单边的一个单件的啊，把它变单件 接到的。在哪里呢？这里一个设置听清楚了，在设置这里一个修边线优化，这个呢，应该在 ppt 里面也有，也有做资料，但是 讲的话这个也没什么好讲的，这个也很快的。这个修边线优化是在哪里？ 修边间优化在仿真设置这里面在这里啊，在这里面的修边间优化在这里啊，修边间优化，看见没有？其实很简单的操作一下给你们看， 首先先学修边界优化，你要选择他嘛？这不用多说吧，那你肯定要选择修边界优化，对不对？你们选择他选谁啊？主要讲一下这里，这里呢有一序，二序，三序。那我的修边线，我们现在的修边线以谁为目标？我肯定是以为以最后一序最后一序的为目标嘛， 是吧？你是最后一区这个地方吗？对，你的就是你的最后一区这里吗？是吧？你的一个最后一区这个地方看没有？然后呢？这个地方呢？你肯定要选用，用谁来参考啊？ 把你或者说你添加，或者你复制，这个是随便你添加，他就跑到这来了，是吧？然后你在这里，然后就在这里来，再来复制啊，这个差不多，如果你想复制他就直接 啊，就是你想复制啊，他就直接来了复制。那其实这就是多一步跟少一步的问题，是吧？那我的产品在哪里呢？我在看我的产品呢，不要点错了。产品在哪里啊？你点产品啊，不要点错了，这是我们的产品呀，没有产品个屁，产品会有个线， 点击零件的边界也可以看到没有确定啊，你看清楚，这线不要选错啊，你线选错了，那还搞什么？线选错了啥都不用搞。好吧，直接下，直接去直接挂机了啊。 这第一个你选择这个？对，选择以后呢？你这个地方下面你是去反算谁呀？那你看一下是谁， 谁跟他有直接关系吗？比如这个地方这一步跟他有关系，对吧？这一步修边跟他有关系，那就说第二步，第三步的修边有关系，对不对？第四步你要不要呢？不，第五步要不要呢？第五步是冲孔啊，跟他有毛线关系啊，对不对？不要， 是不是？我只需要三四啊？说错了，我只要二三这两句。你修边的地方嘛，你给他嘛，是不是？那我这个产品这里修边这个产品多了还是少了 啊？这个也这个差不多啊，这个里面这个其实也可以，也可以给他算一下啊。里面这个钻你要再添加，这里就是添加吗？继续添加。你不是添加一个产品吗？啊？复制吗？肯定复制的，你输入你去哪里找找到产品啊？哦，打开东西太多，关掉关掉。 修边线在哪里看都看不清。把它放大， 不好选就放大选，选择点一下，点完以后看一下零件孔啊，自己看见吧。零件的孔看到没有？要点完以后要看一下啊，不要点完以后闭着眼睛就过去了看一下，然后他就得到这个边线，看到没有？好，得到这个边线以后。 是啊，得到原件以后嘛，那我们就开始来进行，那我要算谁呢？我就算他嘛。第二序嘛，跟第三序嘛，对不对？你这个四就不用说了，是说翻边的，肯定跟你没关系。那就五根开掉，开掉，你算开掉有意义何在呢？没有意义啊，那我们算算这第五序看没有。 第五序不说错了，第二第三，说完以后看清楚，这个时候要讲个这个地方，这里看清楚啊，看清楚这个地方，这里有个最大叠数。什么意思呢？比如说啊，先生，先说下面， 下面一个最大公差，这里有个最大的一个公差嘛，比如这里公差的一个偏字数。偏字要偏多少嘛？比如说你的公差，因为我们有的时候我们产品的公差可能是一点零左右啊，或者两点零的公差，对不对？你不要写这里搞的什么零点一啊，零点零一的公差啊，你要想啊， 你实际当中你都做不到产品的公差，能做到零点零零、零点零一的，所以说你可以根据你的产品的要求举个例子，我这个产品的要求他就是一个一点零的公差，那我就按他最大偏差，就是他在算的时候呢，他的偏差会在这个范围之内。 第一个啊，第二个是这样的。那这个迭代数字什么意思啊？就是说比如说我在算的时候我算一次达不到，我算第二次，我算第二次达不到，我算第三次，我算第五次达不到，我不算了，因为没办法算了，算不了了，知道吗？反过来说，比如说我算第一次 算到一点零，他就不算了，那就不再算第二次，做成第三次，说白了就是这个就是最多算五次，五次算不够，算不到，你这个要求我就不算了，我我就算不动。然后如果在五岁，在五次以内任何一去算的话，他就会停止，那他认为那是最优的一个地方。 听明白没有？这就这两个地方要注意下。明白同学来敲个啊啊。其他地方就没什么好说的，这闭着眼睛的一个呃，就是东西啊，是吧？然后 呃其他的地方，我看下这个地方还有什么要讲的吗？因为我我我我我肯定不能算，我一算这个电脑就很那个要反要放算一个晚上了。那在这里我只能看一下还有什么地方要给你补充一下补充一下。 嗯，应该没有了，应该是没有了。然后这个时候呢？这个时候啊，你就开始，说白了，你又是开始，那这个时候听清楚啊，这里的开始，那就很，那就会很长的时间。为什么？ 他是把你前面的一二三四五算一遍，然后通不过，对不对？然后他又自己一二三四五又算一遍啊？第二遍，不过第三遍，一二三四五，那等于就是把你整，把你这五个工序通通一遍两遍不断的算，所以他的时间会很长很长， 听见没有？等到他算完以后，到时候我会截个图告在群里面告诉你们啊，因为我现在也没有算啊，他们一个图在这告诉你们明白没有？他们这里蹦出来，他会告诉你，你是否是接受你现在算的这个反算的一个要求理解吗？好吧，这个地方啊， 大家看一下啊，他这个地方呢，跟我们 r 七的这个地方，我发现啊，因为我前面我也没研究这里啊，这个地方跟 r 七有点区别啊， r 七是把最大的偏差放到这里，对不对？看清楚啊？八，不是的啊， r 八他是把最大偏差放到这里，然而 r 七呢，他是直接给你的一个，比如说，比如我举个例子啊，比如你可能正负零点五的公差，对不对？那你的偏差是一吗？举个例子啊， 但是呢，阿巴这个地方呢，在这里偏差，但是他把它分成了，因为我们有的时候产品的公差是不对称的，对吧？有的时候你的公差吗？有点，有的时候你产品公差呢？你上偏差呢？可能是一点五，对吧？你的下偏差呢？可能是一点零，就在这里，好 理解没有？那如果说你的篇章是正负一的，那不就是上篇，上篇一个毫米，下篇一个毫米吗？就在这里啊，其实这个这个东西你自己也可以，比如说截个图啊，然后这种 这种这种翻译一下，那他就这个意思，那最大偏差一个是相内嘛？一个是相外嘛？只是我们啊，你要理解，就是一个内偏差，一个外偏差嘛，因为我们的公差是有正负的嘛，很多时候，对吧？相对多，相对少一点 比产品少一点也可以，比产品多一点也可以，对吧？这个要理解啊，这个你搞模具设计的，如果说你连内外批公差的内外偏差你都不知道，那你就好好去看一看啊，那这个时候就直接计算了啊，好吧，直接去计算啊， ok 啊，如果说你们在做反算的时候啊，反算完以后，如果没有问题了，他就会告诉你这个意思。什么意思呢？就是修边线啊，反算已完成，意思就是啊，你是否同意你现在的这个结果？点 yes 啊，别点 low 啊，点个 yes， 哪个 yes 要来？他可能他给你算了一二三次，比如说他会把最优化的一次给你打开，可能你里面其实你的这个图答里面可能还有第一次、第二次的， 随着算修编证反算的时候，其实你的图档会越来越大，因为他会把前面几次算的结果全部保留的，只是说当你点 yes 的时候，他会给你弹出最好的那一个，听到没有？好，这就给大家讲一下，因为这个，看到这个，这个图片啊，不要点漏啊。
44盈安冲压模具设计

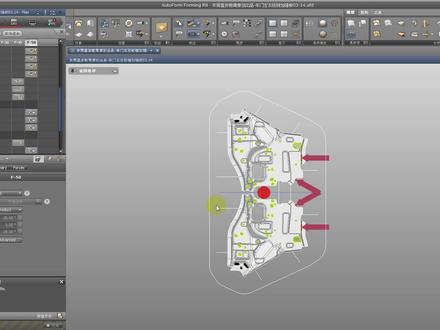

44:43查看AI文稿AI文稿我们接下来往下走就来到这个地方了啊，来到后面这个地方公益规划这里啊，公益规划这里面有个公益拐弯，这里面有个什么呢？ 这是公益规划，这里个叫什么计划啊？这是等于把一个公益规划了一下吗？比如说我规划了五个，我规划了五个工序，但是呢我要规划完以后我要计划一下哪些工序是否要合理的去调整。那首先第一个我们说了拉盐我们是要把它放在这里面做的，对不对？看清楚。那你看清楚啊， 首先你先点的这个地方，同学们看清楚啊，你先点的这个地方用左键，然后呢你双击他，双击他啊，你双击他的时候，你看他就变成这个样子了， 算他是这样的，但是我们就不用去双击，我们要做什么呢？右键编辑，他看清楚，编辑，编辑也可以，就是你编辑他也可以，你双击他也可以， 看见没有？比如你这里啊，比如你编辑他都是可以的，同学们看见没有？就你编辑他，双击他啊，随便你们自己编辑他。然后呢？比如说你看你把这个地方， 我们在 哎这里吧，哎，我看一下，哎，哎，等一下，我看一下，呃， 哎，这个地方他点不到啊，是我这个卵用的吗？啊？这里啊，同学看一下，在这里啊，啊，他已经生成了，我还想错了，这个地方你看，因为听清楚， 因为你是要把这个东西把它放到我们的拉研磨里面，你是不是要把它放到拉研磨里面？这里是不是要放到拉研磨？是不是把它放到拉研磨？就是你要放到拉研磨里面去嘛？你要放拉研磨里面去，对不对？那么你要把它放到拉研磨里面的时候呢？你这个地方呢？你要编辑他，或者你比如说你这个调，你要编辑 编辑它，就是或者说你把这个删掉啊，你编辑它嘛？要不然你把它删掉，要不要编辑它？听见没有 啊？ b c 的，我把这个删掉我看一下，不要，你点击删掉这个，你删掉完以后呢？你看他就到这来了，他就把它放到这里，就是他就是在这个地方成型了，你们看清楚没有？ 注意了啊？就是因为退一步啊，我们退一步，因为他本身软件是默认的这个地方吗？他是默认的这个地方，是不是？或者说你把他拖到这来，你看你拖不进去的，那他拖不进去的，因为他拖不 进去，知道没有？所以说你看或者说那个双击一下，他就你双击了，他看没有，他只在这个地方看清楚啊，这是个变化啊，你没有办法的，你只能把它删掉，他才会回到这个地方，因为他这个地方你不能去添加他，因为他他软件是这样的，软件是所以比较死的东西嘛，他判断这个地方呢， 是这样的，这他判断这个地方，你看这他判断了这个地方呢？就是这样的，那你没有办法啊，去把它进行一个修改了，现在看没有， 就是你看要理解吗？就这个叫他，其实这个叫我觉得他这点不人性化。为什么呢？因为我后面，因为我后面本身理论上来说我后面这个地方呢，我还是需要做一个整形的吗？懂我意思吧？比如我后面这个点我还要做整形的，但是他现在没有办法让我先拉完以后再来整这个地方，你看到没有？ 看到没有啊，所以说这个软件在我们的思维上面还是有那么一定的欠缺，你看你全选他也没用啊， 我给你演示两个在阿八的。我也是呃，这今年啊才跟用阿八的，以前我们都是阿七的是不是？所以说啊，没有不行，不行的话那你只能说暂定暂时暂时，比如说你可以这样做，你可以设定一下他 能把它能否把它放到啊？他只能放后工序，后工序可以放，但是他不让你放到前工序里面去，你们看到没有 看清楚啊？这些啊？看没有？看没有，所以说你只能说编辑他，你编辑他的话没有意义啊，有什么意义呢？没有意义知道没有？所以说你只能先把他删掉，后面再来说理解。同学来好好走起啊。就是后面再来说这个事情。那我这个拉言就变成这个样子了，看见没有？看同学来敲个六啊。 这里给大家讲这个地方就是你敲个六啊，看到没有？就是说这个地方他没有，我们讲我们的就是就是，就那么人性化，你只能这样讲他没有那么人性化，知道吗？但是还是反正到时候我们 我们等于说我们在邮寄里面做完以后再来做我们的，再来做分析，再来做下分析就可以了，知道吗？好了接下来往下走。 那大概我拉严在这里是吧？修边修边的话啊，修边的话你现在是判断他肯定如果说你全周修的话不是不可以，我跟他讲了全周修对磨具的结构的强度没有那么好，但是当然我们要保证啊，我们要保证什么呢？你要保证这个产品呢？ 就是你要保证这个产品啊，在修的时候我不能因为说，我不能，因为说啊，就是因因为要修冲这一个孔啊，听清楚 说冲这一个孔，然后呢我要去多做一部工序，多做一部冲孔不行？不是的啊，我们考虑的是因为像这些孔，如果说这些孔我在后面没有办法就冲他们，因为我要翻边嘛，因为我要翻边， 对吧？如果我不在前面冲，举个例子，你冲完修完边以后全周修，全周修的时候，其实这个孔呢，我也可以修啊，我也可以冲出来了，因为全周修的时候对不对？那但是呢，你看你中间这个地方呢？ 中间这个地方呢？你是修不了的，因为我的产两个产品连在一起，那你只能是泉州修完以后，你后面开料的地方，把料落产品的时候，还是这个地方要把它修开， 对吧？所以说我们可以考虑到这种产品啊，如果说能够用两步去去修边啊，当然不增加它的工序啊，这样的话，我的模具的强度好很多， 多啊，好很多啊，所以我给你们讲了，找了一个这样的产品啊，看清楚，那这样的话，我们就判断我们就来啊，就是我们就来嘛，就说我大体的把这个产品来，我把它分一下。 怎么分呢？看清楚啊，但是他现在这个地方是泉州的啊，我跟你们讲这个课以后你们自己要知道怎么分了，他现在是泉州的，对不对？那么泉州的话，我们看一下这个资料里面我有没有给你们整理出来呀？ 啊？这里其实我跟你们大概这些翻，这个是翻译的啊，你们到时候也可以去看一下这个翻译的东西啊，可以看一下这个翻译的，看见没有这个翻译的东西啊，来，我们边讲边来给你们。呃，讲到这里我们现在讲什么呢？ 我们现在讲这个切边啊，就讲切边这个地方，我们现在讲这个切边啊，先讲切边啊，因为上面这些地方呢？呃，简单翻边这些地方我们到时候来讲啊，一点点的讲。首先我们来讲这个创意这个地方就是你要讲 这个，呃，这个地方吧，这个地方大家看一下，首先这里有个命令叫自动方案，这里有个叫自动方案，下面有个 t r i m p l n， 就是我要把这个工序我要创建一下它，看清楚啊，看清楚啊，然后按住你鼠标的 ctrl 键，举个例子啊， 这里吧，比如说这里有把刀啊， 具体的话等一下我们可以去 ccd 里面去做哈，到时候我们这里是可以告诉大家自己要在这里面怎么操作啊，我只是告诉你们在这里面怎么操作啊，到时候具体的话我们去 c。 呃，去 ug 里面更好做啊，因为有的时候这个就是这个这些地方做的话啊，不是做的那么好啊， 就是没那么好看这里啊，然后呢？这边还要不要一个？你看他是对称的啊？听清楚啊， 因为我们这个产品本身它就对称键，所以说它是一个，就是，所以它是一个对称的一个零件啊，理解我讲了吗？各位啊？理不理解我讲的啊？理解我讲。同学，来先给我敲个六啊，就是 就是它这个地方，它是一个我们叫的一个对称的一个零件嘛，就是它这个对称的零件，比如说你在这里 修一个啊，就是你先把它分成这几个，这几把刀嘛，你看中间这里把大刀啊，中间这把大刀的话，其实理论上来说，我们肯定，因为我们这里现在修完边嘛，然后这里在分离嘛，其实你这个中间这个地方肯定到时候会有一把刀的，就是比如说中间这地方其实也会有刀的。我举个例子，我先给你连起来， 那但是在这里面看，大家看，因为它是对称的，看到没有？ 你还不好连着他看没有？看没有，他是对阵的，大家看没有，所以说你看这个软件呢，他就是像这个地方呢，你就不好去分了，在这个里面，在这里面不好分。听见没有？看见没有？就是你在这里面看他不好分的，看一下， 你看你看，所以这个地方我们先取消这个哦，妈的，把它退出去了，等一下，等一下把它退出去了，搞死了。因为它这个里的面啊，把它退出去了，再操作一下这个地方，我就大概在这里告诉你们这个秘密。怎么用啊？ 这个刀子，我们去去那个在功法图里面再来做这个东西啊，这里我只是大概做一下，到时候我们去我们的功法图里面啊，去做一下这个地方，因为等一下我们在功法图里面，我还要告诉大家为什么分刀要这样分啊？知道这个刀口为什么这里啊？不，不分个这样的啊，但是 现在的话，我们，呃，现在的话我们就先讲吧， 先把分出来再说啊，先分一下，分一下再说啊，等一下又死机了啊。不是说又死机了，你看分完以后他就很软。他这个地方呢 分成两序吗？比如这里红色的一序，然后这个地方是一序啊，就是我们只是先看一下大概的等一下我们再来做完整的是不是？那这个地方呢？大概的这个刀口其实你可以排布一下，比如说这里 这把刀，这把刀你可不可以在这把刀的基础上啊在这里再修剪呢？你看这个叫他已经修剪不了了，看见没有？他已经修剪不了了。如果你要你想在这个基础上那就修剪，你是修不了的，因为他只能让你允许他只能允许让你在那个， 在那个你的原始的这个地方去修剪。听明白没有？各位，但是你可以看一下，看一下做的标，你可以呃展示一下它的一个不不显示。就是我不看这个分刀 看见没有？看见没有就是我。这等于就是这个英文的意思。就是我不看啊，看见没有。那你勾选。然后呢？你想进一步去修改它， 我举个例子啊我举个例子嘛，你看这个时候你想再进步的修改他，你可以选择看这个地方，他就没有了，如果说你点击这个他就没有了，知道没有，所以你不要去点他看到没有，所以我要注意一些细节啊。这里 看没有，那你想把这个地方再来分，你看你能不能分嘛？你看分一下。 good。 分不了啊，其实我以前也研究过一下这个， 本来我是想把它分一下，哎这个地方怎么分不了了？其实我当时记得是可以分的，我看下是往哪里，我是可以分的，这里啊，不要对称， 看清楚啊，记住了，不要对称啊，不要对称。看到同学来给我敲个六，记住了，这个地方你不要勾选他的对称，他就可以。但是你因为你对面的话，我是为了省时间啊，别在这里啊，我举个例子，大家再分过来，是吧？ 大概嘛？然后这个地方也是啊，可能你这里，比如说你这里也分把刀，刀分把刀出来啊，就是你不对称嘛，今天中间这个点我不要啊， 中间点我不要看，没有。然后这个地方呢，比如这个地方呢？我到时候这个地方要不要呃，分一把小刀呢？那这个时候刀子我们具体问题肯定这个也要分刀的，因为这里跟这里不好切的，这里跟这里肯定不好切的，你想都不用想，我也告诉你们这个地方肯定不好切的，但是我们现在是学习这个软件，我先告诉你们这样做 啊，到时候去那个公益做公益的时候再来详细的来讲。那这个地方你看这个地方肯定是要分刀的，但是我们现在先不分，好吧，这样的，那这边你看这边这把刀，你看这里是不是。 其实那这样的话，这两把刀连在一起的话，那你也不好切啊，也不好分开啊，其实你中间这个地方呢，还要给他分一把刀出来啊，中间这个的，如果你举个例子啊，我是教你们命令的，你看要想其实这个地方呢，你这个地方 看清楚啊，你把线移过来一点啊，到这里啊看清楚啊，然后这个地方呢移过来把移到这个根部这来看清楚啊， 你要因为我们工作当中我们还是要考虑这个，就是我们工作当中我们还是要考虑这个刀怎么怎么分吗？还是要考虑他的刀口怎么分的啊？你看清楚啊，然后我们要把它连掉吗？就是你要连掉，比如说我这把刀在这里，这把刀呢？那这把刀这样分不就可以了吗？ 那这里我们就不分了啊，就说这个就要根据我们到时候那个分，实际的一个后面的连量的工序，因为我们现在还没就看连量这个地方，肯定是这个地方肯定等到后面来切的啊， 比如这个地方，比如他这个地方还连着一点料，然后面最后分，最后分膜的时候啊，最后分切的时候可能说就是这个地方最后切，还有这个地方两个地方 带掉吗？这个产品两个地方要连在一起吗？最后分离吗？我其他的地方我可能会到前面把它切掉吗？理解吗？理解。同学，来六六走起来啊，这就对于工艺啊，这就不是操作了啊，这跟你操作软件不一样，你还要考虑这些问题， 厉害吗？好，保存一下，这是我们修边分到这里有两个重要的知识点给你们讲了啊，一定要注意分刀的时候无论，哎，这里我怎么分不了呢？中间这里一定要注意他的细节啊，选择不对称就可以了啊。 往下走，我们往下走，刀是一把好刀，对吧？刀是一把好刀。接下来看这里， 然后呢？呃，第四个工具是干嘛的呢？第四个工具这里翻边。那你们想一想，你们自己想一想，你在模具当中，你在你在换模具的时候，这个地方你会单独来翻边吗？你是为了翻这两个孔，你单独开一套模具吗？这可 是铸剑膜，老板，我们这个产品可能是铸剑的工艺，开铸剑膜，铸剑膜一米二的两，一米二的产品起码有到一米八到两米大的磨具，对不对？那你为了这两个翻孔，你开一套膜，开一套两米的铸剑膜出来， 那不会屌的毛都没有一根好，那这个地方你就要考虑，那这个孔呢？是在哪里呢？那是他是在这里翻边的吗？对不对？那我就可以考虑像这个孔在修孔，这个孔我就可以跟着我们的冲孔，修边的时候就先把它修出来呀，把它放这里，让他去前面修。翻边呢， 退一步，退一步，看清楚啊，哎，点错了，翻边了再拉啊，看清楚啊，我点一下，就是你点的这个鼠标，就是，哎，就是你点着他，然后往这边拖啊，用 你鼠标的左键点着他往这边拖啊，用你鼠标的左键给他，往往这边拖就好了，看见没有？拖完以后他就会来这个工序里面，这个也是，你看往这前面拖，看见没有？那你看 这个工序就是专门做翻边的翻孔的，你看看到蹲下来跟我敲个六，就是你要排工序了吗？左右拖吗？是不是剩下的？你可以看一下，点击这个，剩下的地方你看就是冲孔， 这个侧重孔跟这个侧重孔不会打架，如果说这个侧重孔跟这个侧重孔在画结构的时候会打架的话，你这个地方要分开， 不要分开的啊，那其他的地方的孔就不用说了啊，这个孔都是平面上的孔，那都不用看，等下再来看这个孔要不要是吧，主要看这两个侧冲的地方会不会有干涩啊，没有干涩的话我就可以在一步里面做，听清楚啊。哎，这里还有两个小半边。这两个小半边在哪里啊？ 这里不有两个小翻边吗？哎，你看这两个小翻边在哪里搞的哦这两个小翻边我没看到啊， 哎，这两个小翻边他在哪里翻的嘞？啊，就在这里啊，就在这里翻边里啊，但是这里有个问题，大家看，你看，看见没有？看见没有。好，那这个问题怎么解决呢？同学们看清楚啊。首先看清楚，首先你找到他，找到他，他是哪一个？ 你点到这里啊，你可以点这里看得到。哎，他是这一个看到没有？各位看见没有？那这个时候看见的啊，右键编辑，右键编辑，右，按住你鼠标的 ctrl 键啊， 我们前第一节课就讲过我们的鼠标的操作， c r t 啊，鼠啊，键盘啊，按照键盘的这个键看清楚啊，然后呢点着它 r 角 r a d i u s 打角啊，包含看见没有，这才是我要的形状啊。其他地方你要检查一下，看这里，大家看这里是不对的，看清楚啊，按我们刚才的方法先找到这个孔，先找这个边，在这里右键编辑， 然后按住 ctrl 键点到这个红色的，因为这个地方肯定不在翻边里面的。把它放到，把它放到这个包含的产品里面，别他变成产品了吗？你看变成产品，你看这个地方就没有了， 是不是啊？就要去检查一下，你看这个地方看看，看看，一定要检查，来编辑编辑点着他，点着他放产品里面去包含， 一定要看清楚啊，等下你如果这个地方没有搞好的话，你后面做不出来的，后面你这个做做不出来。看这里没有问题没有问题啊。啊，这里有问题，看清楚这里有问题。这是个什么问题呢？你看 他在哪里啊？这个孔在这里是不是？你看你翻边编辑一下，为什么有问题呢？啊？ 红色的字啊，没有没有啊，他这里没有问题啊。啊没有问题，他红色的是这里啊，我还以为，我刚才以为他把啊脚没有放到这里啊，他放了啊，你们看清楚啊他已经放了的他是放了的看清楚啊，他是放在这的啊，那没问题，那就是没问题啊。 好，这个时候我们在公益计划这个地方把，我们想就说把各把软件给到你的一些东西适当的去调整微调一下啊，这里有几个显示重列尺寸，你可以点击看一下所谓的重列尺寸，你看清楚啊，就是你这个产品在这里一些尺寸的位置啊，看见没有？ 这里我 ppt 里面也有写啊，就是重点尺寸。我 ppt 也有写啊，看 ppt 写了没有啊？ 但我 ppt 没有写给你们啊。啊没写啊，没写就知道就可以了，没写就知道就行了啊，就这里有个重列尺寸啊，你看见没有？那你关掉它，你点击它嘛， 好了，这里看。是不是这个呢？是什么呢？这个是不显就是不显示啊，就不显示，你看这个是什么意思呢？这个就是看清楚啊，大家看清楚 这个是代表的显示单个的就是你看我点了这个以后你看沉下去了啊，那你看清楚啊，我点拉严他就会显示拉严的，我点修边就会显示修边的。如果说你把它点起来就表，就表示所有的工具全部展示出来，看见没有？其实这个命令我们会比用的比较多，因为我有时候我想看单独 哪一个命令不，哪一个工序的东西。我在这里看啊，下面是什么呢？下面啊，我们现在讲一下，然后这些地方就是说一些简单的轮廓啊，这个东西你看，因为我们这里你看，比如说你翻你右键右键的时候啊，比如说你右键，比如说你折弯了，比如说你折弯，这里啊 右键右键呢？你可以去生成一些翻边的，你想要的翻边的东西啊，看见没有？右键嘛？比如说右键生成了，右键生成啊，这些地方啊，看清楚，那这里有个下面这里着重讲下这个地方，这里就有几个东西啊，一个呢是增加我们的修边， 一个呢是增加我们的翻边啊，你看这里还有一个特征，你点这里啊，这里呢就有几个，这是简单的翻边，这是复杂的翻边，这是成型翻边。在这里要了解一下这个地方哪里，我现在做的 资料做到哪里，因为这个是英文的嘛，如果你是汉化的，我都不用跟你讲这里啊。啊？在哪个地方呢？我刚才看到了一个，给你们看一下嘛。 呃，这个地方我没有写出来吗？我记得我写出来这个地方啊 啊，这里大家看清楚啊，就这两看，它就是这个。第一个是叫简单的翻边。什么是简单的翻边呢？比如说就这样的， 那复杂的翻边呢？因为我们有时候有这样的吗？那成型翻边呢？因为我们有有，有的人家有形状的吗？我们要叫成型翻边吗？理解吗？一，一个是成型，一个是复杂翻边，一个这个简单翻边就是九十度 啊，他不带角度的，他不带角度的，那你这种复杂的方面呢？他可以带这种角度的，带角度的，带这种斜角的，他只能这嘴。是不是那种成型方面是因为零件旁边有形面的啊？ 还有下面这些就是依次来嘛，啊，大型孔、切口，圆形孔、长方形孔，圆形孔啊，这是对于孔的一些翻译，大家其实有时间看下资料啊，这里下面有孔，你点到这里面就这个意思，对应来啊，孔、方孔、圆孔、中孔等等，这些孔看见没有？ 看见没有啊？这上面就是我们的这个修边修边线，就是我们这张 pdf 里面这个资料里面的，你们可以看一下，就这里，我把它做到这个地方，看到同学来跟我敲个六啊，所以 pdf 资料我也给了你们啊，我也把资料给了你们，你们下了课啊，可以，有时间的同学呢， 可以多去拿这个看一看。你的人，你如果你的跟你的英文的地方有什么不同的地方，注意一下啊，这个你叫我念，念英文我也念不出来啊，我也念不出来啊，那我给你念英文，我也念不出来。这个给你讲， 就在这个地方，这里有个添加，这个地方有个中间有个东西，大家要知道在这里啊，就在这个地方，看见没有啊？第二个我们讲哪个地方呢？往下面再讲一点东西了，讲哪里了？ 这个知道了，就在这个右键，你也可以右键啊，右键的时候点到这里，右键的时候，我们刚才点了，有编辑，有创建组，有自动规划，有切边规划，看到没有啊？隐形切边规划，看到没有？那这个呢？就点击特征这里，这就是特征这个地方，然后这个地方就是这些东西，然后往下走。那还有就是 我们有的时候呢，举个例子啊，他默认的时候呢，可能是一个向下翻边啊，翻下向下翻边啊，看清楚啊，举个例子，他的默认这个东西向下翻边。我举个例子啊，但是呢，因为我想要向上翻边，你点击他，他这里就会有一个向向上翻边啊，但是你现在不能生成， 你现在生成不了，我举个例子，我单独做一个，我单独给你们演示一个啊，看，别让我添加，我做个简单的翻边啊，我就做一个简单翻边啊，简单翻边，看清楚啊，然后呢？我这里不选了啊，那我这个时候 如果说你双击他啊，鼠标左键双击他，他是默认是向下翻边，你看到没有？看到没有？然后呢？你这个编辑这个地方呢，他也改不了了， 他是改不了的，看没有他改不了的，这个时候看清楚退回去啊，按照 ctrl 加再退一步，右键 右键 up u 啊，翻边 up 就向上，你看向上，看到同学来跟我敲个三。以后你们比如说额外的要自动手动去添加翻边的时候， 一定会遇到这个问题的，因为有时候他默认的时候就是向下的，但是我要向上的，那我怎么搞呢？那你就要在这里用这个方法， 赶紧走，第一个字翻边，向上的二字拉延的，二字拉延向上的，那我给你演示二字拉延的向上的一个形状是什么样子的嘛？举个例子嘛，退一步啊，我们都退一步，就用这个兵来演示一下，简单翻边向下的。不说了，你看二字的，其实就这样的一个断肠，看见没有？看见了没有？看见了没有， 就像我们刚才做的那种成型复杂的翻边一样的，因为它是断叉翻边啊，然后再删掉，再给你们讲，那我们看这个 啊，二次向上看没有，这是向上嘛？一个向下嘛，其实是一个意思嘛？看没有，然后再看最后一个，就这样的，剪断叉的， 做断插的，做那种半剪的，或者那种那种形式的啊，就是修编半剪的，看到没有？这是修编半剪的，大家其实你可以了解一下，看到没有最终的一个切剪切吗？有时候，有时候我 可能做一个半剪的，或者剪剪刚好剪断那个地方呢啊？刚好做一个半剪，因为就是产品没有剪，没有，就是有的时候产品他没有全部剪开的，就那个意思啊，在工艺上啊。所以说这个资料，这个地方大家有时间要去看一下，接下来讲一个这个地方，这里有个方向， 再要力啊，给你讲一下这个地方，这里不要了，删掉啊，删除也很简单啊，删掉它就好了啊。这里呢？方向，比如说第一步的拉严方向，你看，比如说我给隐藏一下，我还是看 eboy 这拉严的一个方向，这是修边的方向，这是修边方向，翻边胸孔方向看没有， 那么先看拉严方向，拉严方向看清楚软件这个地方，这里有个特征类型，就是说他把，比如说简单搬边成型，搬边拉严区域，冲拱废料区域，用颜色给你表 表达出来了，其实你看到没有，这里啊，就说你全开的时候大家看清楚啊，他就跟你表达出来了嘛，因为你这个，比如说你翻边这个东西啊，看到没有？然后呢？这个时候我想看第一工序拉严的方向嘛？方向嘛，这个时候他有个方向看清楚啊，这就有方向， 所谓的方向不就你的拉延角度吗？哎，点一下，我点快了，看见没有？就是你的一个拉延的角，因为我们拉延的方向不就我们拉延的一个冲压角发来的角度吗？看这个地方你可以看他的角度的， 可以看到脚。举个例子啊，角度的负到九的度肯定不能超过的啊，拉延是不能超过的，你用你鼠标的，用你鼠标的右键点击这个规格，然后选择一个超出的一个范围，如果说超出了负 副角，如果有副角的话，这个地方会变黑色，或者会被啊，或者会变这种，看见没有？看见没有，那这个地方可以看到啊，这是第一个，第一个这是副角，对吧？这是拉盐的商家。第二个是修边的，修边的方向在哪里呢？ 我们这不是有修边吗？你不是有个修边的角度吗？你看，那你看第二步，这不要了，看第二步，看第二步嘛， 在这里啊在这里啊，这里啊，修边角度啊，这里有个修边角度啊，在这里啊， 这点看没有？看什么呢？这些地方你肯定不用看啊，这个地方的角度肯定不用看的，这肯定这样，修边正面修这个地方的角度肯定是达不到的，是不是？肯定是达不到的，对不对？那我们其实可以看别的，看后看前 去嘛，我们主要看平面这些地方，平面切嘛，这种方便的地方我们不用看了，因为这个地方等一下我们要摊平的嘛，我们主要看这个平面这些地方剪切的时候是否会影响我的一个，比如说不能正冲，要调冲，要沟通、要旋冲， 理解吗？啊？就是这个意思啊，看见没有？那这个呢？你看这个地方是他的一个一些什么呢？一些数据啊，一些类型啊等等，就是一些你的一些就是说我们说的叫什么名字呢？就是说一些那种。呃，资料啊，你可以看一下啊，你这一句里面有什么什么什么资料 怎么怎么样啊？可以看一下的。这个其实怎么说呢，你看也可以啊，但是对于我们来说看这个意义不是就是就是你不是那么大啊，不是说不可以啊，就是你的意义没有。呃，就是就没那么大的意义吗？知道吗？ 没那么大意义啊， 放回来啊，放到这个形状这里看我们放回来啊，然后给你改一下，主要主要看这里啊，然后这个力啊力我们现在不要看啊，我们都没有分析，哪来的力啊？没力啊， 然后这个时候呢，你看第二步这里也是这样的啊。擦，一边颜色嘛，那这里可以点着一个这个修剪角，修边角、剪切角啊，比如你剪切角，那这个我就给大家讲一下这个地方，顺便讲一下这个地方就剪切角这里剪切角这里啊， 这地方这里讲了简介角这里讲下简讲下这个简介角啊，这就看角度在这里啊，给你们指着在这里啊，那我们看什么定位呢？比如说我们冲孔我们要满足什么角度？那一些因为有的时候一些不好切吗？像我们这个产品肯定没有 这个问题啊，因为我们今天这个产品的话，呃呃哎，点不到我们这个产品的话，他应该没有什么特别的地方，只有这个地方，我们等一下，只要看一下这个地方能不能切啊？因为其他地方都是平的，都在平面上的。看见没有？都在平面上的看见没有？ 全部在平面啊，全部在平面的地方，大家看清楚啊，那这个在我们主要看哪个地方呢？我们先不看这个，我们先来看这个就是切平面的一个切边， 切边的话平面切边这里因为我们有这种，呃，叫钝角，叫锐角啊，钝角叫锐角，一个钝角一个锐角吗？如果你分不清钝角跟锐角，最简单 一个向上翘，一个向下翘啊，你分不清钝角跟内角的人了啊。那这个时候你看啊，如果说这个产品的边是这样向下的向上翘，然后再修边的时候，那你的角度呢？比如说我们是料后，是我们的料后是小于这个嘛， 那你最大不能超过二十度，如果你超过二十度，比如你二三十度的话，这个地方呢就会形成一个很大的一个尖角，尖角太大了，你这个地方论口吗？刀口的论口强度就不好，很容易崩掉的啊。同样的道理，向下的话，这样的，那我们来看一下， 我们来看一下你这个产品是否能满足这个要求，那你在哪里看呢？哎，我怎么点不了这个东西？见鬼了啊？呃，我们就看一个，讲一个，我们就讲哪一区的，讲这区的平面吗？因为这区的平面比较多啊，这区的平面比较多啊。啊？因为我们已经把它拆开了吗？ 看清楚啊，那这个时候你就要点到这个地方，点到这个啊，切剪，切嘛，修边。我们是修边嘛，修边的时候二十度，下面是负二十度，我就想最小的嘛，我就负二十度。然后呢这个地方呢？按住鼠标的左键，右键啊点， 点击操作范围，就你点击他操作范围，那如果说有操作这个角度的话，他会变黑的跟白色的，你看没有？哪里哪里超过了？这里超过了。为什么超过了？因为这翻起来了呀， 这是在翻边上面的，肯定会超过这个呢，也是在翻边上面的，所以你不用管它，大家看到没有。那我们在平面上的地方呢？你看这个地方有那么一点点超过，那这个时候你要看它，它是向下切的，看到没有？这个地方它是向下的，看到没有。那举个例子，你这里可以调整到二十五度 看，没有，他就没有超过我们的范围。看到同学来跟我敲个八，记住了啊，还有这些地方也是一样的，我就其他地方我就不讲了，你自己可以看， 是吧？那接下来这里个重切，这里因为这个地方他不在平面上，那这个地方他不在平面上啊，在侧面上切，我们叫什么呢？我们叫重切，叫重切啊，就这种切边重切 中间我们的角度，比如说料后啊，比如说你的料后呢？你要看啊，你的料后零点八，那这里他给的你的角度呢？是十个毫米 啊。下面这个冲孔的话，我先讲冲孔吧，那就冲孔这个地方一样的，比如说你的角度满足什么样子的范围？比如说你小一点二的，那你的直径是多少的孔呢？你要满足怎么多少角度啊？满足多少角度？那因为我们这个产品一啊，我们这个孔啊，我们看着我们这个孔啊， 先给你们讲一下这样子把这个讲了，我们这个孔呢，其实没有什么的，即便你看你搞到十度他都不会有的，你看清楚啊，为什么？ 因为这个产品全在平面上，他全部在平面上的看没有，就是他全部在平面上看没有。那有的同学会发现一个问题了，我这里讲重点啊，听清楚。哎，老师，那为什么这个地方明明这个地方在侧面冲啊？那为什么这个地方 他也没有超出这个范围呢？为什么没有超出呢？是因为你没有点到邪气这里，因为你点邪气这个地方看没有？他是按照这个角度来跟你算角度的，看到没有？来跟我敲个六啊？所以说他也不会超出来，看到没有？ 看清楚，看到没有？各位看到啊？因为他是按角度这个地方，按这个角度来给你算这个平面的角度的。敲个六啊，敲个六啊，这个很重要，不要等以后来问了。哎，老师，为什么这个，这个，这个侧面呢？为什么他不会了？因为他自己要点的这个地方上面有，人家是按你学习的角度来的，看清楚没有？ 看清楚啊？好，那这里给大家讲到这里，给你们讲个事情，举个例子，这个角度，我们在画结构的时候都知道角度这个地方，特别是画标准键，一定是按按准数来的，没有什么鬼，三十一度啊，三十二度啊等等，对不对？好，那有时候我们要摆角度的时候，你看旋 这个三十一度，当然三十一度是指什么呢？是指这个地方跟这个夹角这个地方，比如我鞋具调过来是平这样的吗？那我要旋转三十一度，把它摆在这个角度上是可以的啊， 那这如果说有一天了，我说的是有一天，有一天，比如说这个地方呢？啊，是三十一点零五啊，或者是怎么怎么样啊？那我不可能去搞这个三十一点零几啊，对不对？那举个例子，我比如我要三十度，看清楚啊，你可以在这把这个角度改一下，看到没有？他就这个地方就变成三十度这个夹角，明白没有？ 还有角度也是因为有的时候这个角度啊，举个例子啊，这个角度啊，他可能这个角度呢，五度的时候，那有的时候因为这个角度我不能，我想不想又不想做调冲嘛？我想做平的啊，因为他可能刚好满足我这个角度的一个调冲。举个例子嘛，就像我们资料里面这里写的嘛，比如说我只要 只要不超过这个五度，或者不超过这个八度，那么我这个地方可以做平冲，那我就可以把这里改成零度，因为我们做平冲的角度看没有，比如说你五度啊，比如你看你五度，因为你做平冲的角度的话，那这里没有超过五度，平冲比你吊冲的结构要简单很多， 理解吗？我们画结构的人啊，这就给我们这就谈到结构了啊，所以排工艺对结构要很了解啊，同样道理，下面这个通孔也是这样的，我就不说，比如说这里我肯定做平冲吗？肯定没有超过的，我肯定做平冲， 那我这个结构只要调个标准键，三分钟两分钟就搞定了，又方便又简单，理解了吗？理解，同学，来啊，六六走起来，六六走起来啊，六六走起来。就是说你可以在这个软件里面去检查一些角度，而而且可以更改到你相对应的一个角度，想用的角度，听见没有 啊？保存一下再给大家，给大家讲个事情，这个地方也是个很重要的地方，看清楚，这里有一个很重要的地方。哪里呢？哪里啊？ 就这里啊，这个地方啊，就是这个，这个立方向，这个地方看清楚啊，这个平均法教我们就不说，我要说的是不是这个，这个不是，我要说的是这里啊，这里一个类型，看清楚，这个类型很重要，因为这个方向的话，你平均跟视图怎么冲？压角前面讲过了， 前面我们讲冲下角的时候不是讲过了，平均法像最小拉延，最小拉伸，对吧？我们讲过了，我们要讲的是这个地方类型，这个地方， 这个地方是很重要的一个东西，看清楚，回到你冲下方向这来，先回到这个地方，先回到，回到这个地方来，先回到这个地方来，冲下方向这里我们前面讲过这个地方了，我就不再讲这里啊，没有意义啊。我现在给你们看清楚 我要讲的是什么，是这个地方，这个地方，这个地方是什么意思呢？因为举个例子， 我们有时候产品不是色变了吗？色变以后，比如那个产品色变以后，那么色变以后，你把它再找到这里来的时候，那这个时候你后面的工序 如果说想让他同时变的话，你要让他跟零件去匹配，就说我前面零件变了，我后面的工序呢？自然而然会去变，你有意思没有？你有意思来同花花走起来。就是我每一句。我可能是跟零件吧，因为我们到时候是改零件吗？零件有时候我前面要装个角度啊， 举个例子啊，比如说我后面拉伸的时候，我发现或者翻边的时候，我发现这个边可能说我要转一点角度，那这个时候我是在哪里转？我们肯定是在我们的冲压方向这个地方转，知道吗？ 你在这里转角度的，那你在这里转角度以后，因为你这个地方已经已经给他勾选到跟产品的关联的，跟零件关联，那你转完角度以后，后面的工序自然而然的会跟你去进行， 从前面的角度去进行，如果你不，你不点这里，他不会变，他不会变的啊，明白，同学来敲个六，这个也很重要啊，不要忽视这个地方。好吧， 这里很重要啊，看没有？就这几这些地方其实是，呃，很重要的，然后这个地方还有个地方你可以看一下检测角度 啊，就是有的时候你可以看下检测角度啊，比如看检测角度吗？你可以看一下，大概的看一下。看啊，只有红色的地方有问题，对不对？那你看只有红色的地方有问题啊啊？你看只有红色的地方，因为红色的地方他是翻边的吗？那肯定有问题啊，一眼就能看得出来啊，看见了没有啊？所以有些东西大家可以在这里看啊，叫检测角度，这里 看清楚啊。那你如果你想看的更精准的话你来到这里修边角度嘛？修边角度啊啊修边剪切角啊啊他这个地方是综合角度啊这个地方就是修边角度的。一个就是综合嘛这个就组合综合了嘛就是你可以单独看你也可以把修边跟剪切角 一起看啊。他这里是分开了知道没有他只是分开了啊。好吧啊 其他的我们就这个地方几个颜色大家看了一个就是你把它点回来个特征就点回这个特征嘛。啊一个呢就是点回我们的一个单元的依据它的一个就是单元它的一个编码啊这个你们可以点一下就好了。这里我也去写啊这个我在资料上有写的这个地方 在我的资料上有写啊这些我都给你们写了的啊是在哪个地方这里啊？就这这这是跟他一成主琴的成主琴的你点 简洁的看他明白没有？好接下来我们我们讲了这些都讲了啊这些都讲了我们现在要讲什么呢啊讲一下这里一个公益规啊这里我讲了啊这里看 这个地方讲一下这个地方啊。呃添加特征我们前面讲了啊，然后工序这个地方特征工序提防这个特征什么意思呢？ 一个呢这个是邪气的功用一个呢是部件的功用，有的时候啊就这个听清楚啊，有的时候举个例子，我举个例子啊，比如说像这个冲股啊，如果有一天啊，如果有一天，你可能这里有一个邪气吗？这里有个邪气，对不对？但是呢我们可能说在换结构的时候呢，我们可能这个地方就要用一个邪气， 一个邪气吗？懂我意思啊，那这个时候呢，你就可以在这里勾选当当就共用邪气吗？就是比如说他在这个地方啊，这里这个地方呢，他就有 这种共用邪气啊，但是你要点的这个地方比较冲孔，这里也是一样的，你看这里冲孔，这里你可以让他去邪气共享共用， 看没有？或者说你不要写，就是还有这里啊，举个例子，有一天，有一天本举个例子，他可能软件这个地方呢，他以为认为你这个地方呢需要侧冲， 但是呢我们根据我们的一个设计的一个机，呃，设计的一个呃一个值，发觉这个孔我们可以满足他的一个不正冲。为什么？因为有些孔他是呃过孔，或者说一些那种没有用的孔，他不是用来做定位的，只是用来做减重孔。那这个时候你看清楚啊，你可以把这个点在这里去取消，没有邪气 他就不会有邪气了，看到没有？当然我们这个要的我就给你们讲课啊，这个告诉你们去调节这个地方，理解吗？ 理解理解啊，就是说到这个地方，你看这个资料，这个地方啊，所以这个地方我也给大家写了啊，那下面这个地方是车身坐标啊， 就是这个地方呢，是属于我们的，就是呃，就是我们的，就车身嘛，就是我们那个零件导件的时候，他其实是一个车身坐标的，就是你尽量我们不会去改他的，就是你，你尽量这个坐标跟你的车身坐标保证一致的啊，你不要去动这个地方， 因为比如说你色变的时候，你把产品导进来，他的坐标就是在按着车身坐标导进来的，所以你不要去动这个下面啊，就是这个，呃， 就这个地方，哎，点错了，就这个下面啊，你看我们这里有个车子这个一个坐标的嘛？相对啊，这是相对你的一个呃，一个，比如说你可以相对你的零件，对吧？但是我们现在你冲下方向就好了，我们在当前的冲下方向就好了，相对的，这个 现在是相对的是车身坐标啊，相对于我们的车身坐标啊，我们尽量这个地方不是不可以改啊，不是说不能改啊，就是你尽量不要改 啊，就是你尽量不要去改这个地方的东西。好吧，那这个地方呢？供协议，因为你现在用不了啊，这些都是默认的，你看一下啊，优化冲压方向啊，这是等着你后续你要去用他的时候，比如说做的时候啊，去更改的人看这里就有了，看见没有？ 看没有啊？就是优化我们的呃自动，自动我们的修边，然后这个地方有个呃斜气的一个运用 卡了之后怎么老是点不过去啊？这个地方啊，啊？就是一个，你看见了，就是我们刚才斜气的，比如说你的一个斜气的运用啊，这个这些地方自动修边，然后这个部件公用啊，然后这个优化啊， 优化我们的一个冲压方向啊，我们现在不要优化了吗？还优化什么呢？本来就我自己搞的啊， 你可以点了就试一下这个点击他的角度啊，你看这里嘛这里嘛啊邪气公用嘛啊或者你优化优化冲下角度嘛，就就就就就搅啊啊去调整他的角度啊调整他的距离啊，在这里调啊，这个我们就不怎么用，比如你湿度 你就调整他一个人干这个事他会生成就是你默认的一个东西，看没有改了生成啊，他就把你这个角度给给你改了。那这个东西我们一般看一般我们肯定不会让你改解改的一般文字你看 一般我们不会去改这个东西的。好吧，就是优化嘛这个也没有意义啊，你可以研究一下。退回去啊退回去退回去啊。呃还有哪些地方呢？其他这些地方我们后片 讲的有的地方我们用不上啊，后面我们讲到了就再来说好吧后面我们讲到了如果后面用到了就再来给大家讲。你先把这些我讲的这些秘密先跟我了解清楚了啊。修边角度跟剪线角有什么不同？ 修边角度就修边嘛。我的天呐前面都跟你讲了修边角度就是修平面上的嘛。那剪接角度怎么有的剪角就这个垂直看这里这个这里是不是一个剪接这种他他不在平面上的嘛？看见没有？前面我不是白讲了吗？刚开始前面就跟你们讲了 看没有他是看这个重切而已，因为我们有的地方他不在平面上的他不在平面上的这个地方你这样看其他地方都是平面的看到没有？你这样看其他面都是平面的好吧。呃，我看一下这些地方还有什么这个加工的地方我们不用讲啊，加工 这个东西我们跟我没有关系，零件成本我们现在也不用去研究它，这个跟我们现在没有关系，我们主要把我讲的这个这两个地方啊，这两个地方是很重要的，还要讲个地方，还要讲个地方，这里有个东西啊，你看这里有个什么东西呢？看清楚啊，补充一下这些知识点啊，全部给你补充上去啊。 呃，这个地方我看下，哎，我的东西去哪了嘞？我这里我看我这里没写上来，没写上来我就给你们讲一下啊，我看下有没有写上来啊？这个地方 我看一下我有没有写啊。啊？这里这个就是什么意思呢？就是我们要取消有，有个是这个意思啊，大家看清楚啊。 哎，举例子，我在计算的时候我只想，我只想算第一步，后面的我都不算啊，比如后面的我都不算，对不对？你看你跳过他，他这里会打个括号，代表着你在算分析的时候，后面二三四五六七八都不算的， 只算这一序，理解吗？那如果说我要取消他了，我要取消他了，你再点一下，你再点一下，点一下，点一下，看到没有，那就是这个意思，看到没有？ 看见没有啊？或者说举个例子，来来，比如说你再来一次啊，还有这个地方，你看这个下面有一个激活，就是说，呃，我从多少区到多少一个测量啊？这个你看 点不到的，因为我现在还用不上，等一下我们听你现在还没有做分析啊，但是我们现在只是告诉你在先用在这个地方，后面你知道要知道在哪里啊？好吧，因为现在他不能用啊，那他还用不了啊？用不了啊，现在还用不了，退回去啊， control 加 j 啊，就这样啊，所以给大家补充一下这个地方啊，就是跳步，听见没有，就等于 不用叫跳步啊，就跳步啊，就跳过去，我不想分析前面后面的，但是呢，他第一句他跳不过去的啊，第一句跳不过去的理解吗？各位明白没有？第一句跳不过去的，好吧，明白没有？ 明白的话啊，花花走起来，明白的话就花花走起来啊，这是我们讲的这个，这个工艺不工艺规划这里啊，这些常用的一些东西，我给这里给大家讲了一下，就常用的啊，这种一些常用的东西，我们给大家这里操作的讲了一下，看见没有？常用的就是，好吧啊，保存一下。
35盈安冲压模具设计
08:20查看AI文稿AI文稿我们是一个菜单栏，就是第二章节嘛，叫菜单栏，菜单栏里面有有些什么，有些什么东西呢？大家看一下， 我们要讲我标的这几个东西啊，大家看一下，我标的这些东西是因为它是英文的啊，因为它是英文的，所以我们把它标注一个，相当于一个翻译的东西在这里啊，像一些英，有一些是中文的呢。那我这个地方呢，我也没有去写，因为没有必要吗？大家是不是让我们一起来看一下。好吧，一起来看一下， 也看一下。大家请看一下。首先呢，这里啊，你看就是我们这里嘛，你看打开这个呢，就是我刚才讲的打开指读，就是说 因为有些文件就像我们一些文件加密了以后是吧，你只能只读啊。就是就是人家已经只能只读的这个形式给到你，你只能以只读的形式打开它，因为你不能改它，这个能理解啊。 其他的我就不多说啊，什么啊啊，重新打开这个痕迹，这个文中啊，这些我就不说了啊，保存另存，这个应该知道啊。然后这个地方主要讲这些地方，这个是发邮件 发邮件啊，这个呢是阉割时间的保存布局。什么意思呢？举个例子啊，因为有的时候啊，听清楚哈， 有的时候我们可能说呃，举个例子啊，比如这个图档有一机啊，就这个图档有个一机，对不对？那么我有的时候因为这个时间段比较长吗？或者说我们在导导那个视频的时候啊，因为我们可以导出模拟视频吗？这个时候呢，我不想，比如说导出来是五分钟，我举个例子啊， 我不想打那么久的时间，我就可以在这里把一些东西给他阉割掉，说白了你就把这些东西给他取，给他勾掉，不要懂我意思。没有啊，但是我们一般不会这样做啊，因为现在的电脑都是移动硬盘的对吧？啊，很大的啊。 这个没有必要啊，没有必要，只是给他讲一下。好吧，给他讲一下。然后呢？还有什么是英文的呢？我只给你们讲英文的。打印。这个不用我说这个输出啊，等下后面来。后面要讲的。然后这个是我们的一个 啊。呃，下面这个这个呢，是我们的一个导出的一个实验，这个呢是我们去导出，导出偏置的面啊，这导出一个偏置面啊，就是说因为有的时候啊，我们产品呢，它是一个偏置面的嘛。 呃，这两个就说有的时候呢，你这个调你可能就偏置他嘛，就是你要去偏置他啊，等下后面我们也会讲，就是你要偏置他的时候，你可以在这里偏置啊。那其实我们一般 一般的话也不会去用这个东西啊，因为我们不会在这个在这个软件里面啊，去给他进行一个编制，知道没有？你不会在这个软件里面进行编制的，因为我们的料后在外面就已经编制好了 对吧？因为所以我说像因为有些东西他不是做我们的模具设计用的，他这个地方呢，是做我们的产品设计的时候，研发的时候呢。那我可能这个地方呢，要偏执一下，怎么怎么怎么，就是偏执一下怎么怎么样啊，我这样讲大家能理解吧。啊我这样讲能不能理解？能理解。同学来跟我敲个一啊。 来念段给我敲个一啊。就是就是。有的时候你可以偏置啊，但是我们一般不偏置啊，你可以自己尝试去偏置啊。那你看这里点一下，你看他就是他就是偏置出来一个东西了啊，他就偏置出来一个面 是吧，这个就没有意义啊，这个不用怎么去操作啊，这个没有太大意义啊，关掉啊，一般我们不怎么用啊。这就给大家讲讲这个导出这个地方啊，导出这 我们还要讲个很重要的地方啊，在哪里呢？呃，现在啊。啊，现在这个版本呢，以前 r 七的话就是材料吗？就是材料吗？就是就是材质的一个对话框啊，材质的对话框。现在的 r 八呢，已经在这个地方了啊，就在这个 在这个地方。阿八以以前阿七的时候在这里啊，阿八呢是把它放到这来了。注意了，你用阿七的时候他在这个地方，阿八呢是把它放到这来了。大家看清楚啊，就是以后你编辑材质的时候，大家看一下比较材质， 材质这里啊，比如这里啊，那比如说 opop 打开材料啊，材料对材质的对话框在这里啊，看清楚啊，就在这个地方。看见没有，就是你在这里啊。啊，材质这些对话框在这里啊， 然后你在这里新建。就是我们有时候你要去新建材料嘛，比如说你你要去新建一些材料，或者打开材料，你可以在这新建啊，比如说你新建 啊，然后你新建你的材料在这个地方新建材料的，看到没有？看到这来敲个九啊，看到这敲个九。不要以后来问我哎，老师，这个啊八的新建材料的那个那个在哪里啊？怎么找不到啊？因为啊七跟啊六不是在这个地方的。所以说我们现在啊八只会着重讲解跟啊七不一样的地方啊， 因为我们很多同学本来就已经用了啊七的确定啊，不要啊，就已经用过啊七的是吧？那我没有必要在呃，是吧，主要是讲啊吧一些没有的一些东西。好吧，我们主要讲啊吧没有的一些东西 啊。还有个菜单栏啊，这是我们的菜单栏吧，我们讲下菜单栏是吧？菜单栏这里呢，还有一个设计区啊，设计区这个地方给大家讲一下。菜单栏这里有个设计的一个区啊，就这里。我刚才给大家讲了一个这种设计的这个区啊，就是你的设计区啊，啊，这个线这我们的设计这个 区域啊，设置这里设置的区域。这个地方呢，给大家写了一下看，其实有三个，按三个，按三个，呃，按三个 j t 来进行的啊。首先第一个 j t 呢，就是我刚才讲的最上面这一栏。那这里是零件的处理， 这是工艺的处理，这是磨面的处理，这是配料的处理，这是冲压的处理，这是仿真的处理，这是结果的结果的评估后，后面我们就会从第一 到慢慢慢慢的，慢慢的把这些全部会用一遍的，会全部用一遍。这是第一个台阶。好，当你点到第一个台阶的时候， 那么第二个台阶也会出来了，这是第二个台阶，第二个台阶在这个地方，这是第二阶啊，第二台阶看到没有？然后当你点到第二台阶的时候呢，这个下面他会有我的，就会生成第三台阶，所以说这个地方总的是有三个台阶的。等一下，我给操作一下给你们看。 这下面呢，就是我们的每一个，就是你到第三个台阶以后，这里的详细的啊。啊，每一个详细的一个对话框呢，那就不一样了，每一个都不一样。比如说你点这里是这样的，你点这里呢，可能这里又不一样。你点这里呢，这里又不一样，听清楚啊。那我这里给大家先来操作一下。 就是我给大家来操作一下来，在哪里呢？啊？这里啊，大家先看这里，你看 你点在这里导入产品啊，现在它是英文的嘛， p a r t 是吧？那你看导入以后呢，这里就很你点这里啊，它下面不一样，看到没有？你点这里呢，它下面又不一样，看到没有。 那你点这里呢，他下面又不一样。所以说他一个台阶一个台阶的，对不对？那这个呢，是我们的什么呢？ p l a n 叫工艺啊，这是我们做工艺的一个规划啊，比如说工艺规划里面呢，他可以选择你做什么，做什么 做什么。看没有啊，啊，就是你一层一层嘛，一层一层来嘛，人家那里面又有不同的东西，看到没有？看到没有 啊，看见没有。好，那你这个地方呢，是叫桌面啊，就我们的功法面啊，桌面，桌面。这里也是啊，你点这里以后呢，你看他每个地方不一样的，你看他每个地方里面冲下方向啊，他里面都都不都不一样的，看见没有，点进去都是不一样的，看清楚啊。啊，后面的这是我们的板亮啊，就我们毛胚吗？叫板亮，他也是这样的。 然后这个是我们的呃，冲压设置啊，就是你要怎么用什么样的冲压的形式也是一样的。看见没有啊，工具体这里看见没有，比如说你这个钣金，他又不一样，看见了没有。 然后这个地方呢，是我们的计算，就是我要计算嘛，计算这里呢，也是有几个看到没有控制设置，像我们的修边线反算就在这个地方做的。以后啊，以后我们讲修边线反算的时候就在这做。 那开始看见没有，那这是我们的结果，比如要看结果开裂啊，起皱啊，等等等等 啊，因为我们这里没打下来啊，你看开裂啊，起皱啊，就可以在这里看的。看到没有，看到没有，滑一线呢，这种滑一线呢， 划一线啊，看没有，这是我们的板料书桌线，比如说我板料是这样的，拉完伸以后呢，他往里面收了这么多，这这叫板料书桌线啊。后面这些都会详细的去讲的。我们今天先认识一下这个软件啊，先认识一下他知道吗？我们今天叫先认识软件啊。 啊。接下来呃，这是我们给大家讲的一个操作啊，这个地方，这个设计区域，以及我们的菜单栏，我们的菜单栏啊，一个是菜单栏嘛，跟设计区域这个地方啊，设计七个地方。
20:24查看AI文稿AI文稿往下走，我们往下走，刀是一把好刀，对吧？刀是一把好刀，接下来看这里，然后呢？呃，第四个工具是干嘛的呢？第四个工具这里翻边。那你们想一想，你们自己想一想，你在模具当中， 你在，你在换模具的时候，这个地方你会单独来翻边吗？你是为了翻这两个孔，你单独开一套模具吗？这可是铸件膜，老板，我们这个产品可能是铸件的工艺，开铸件膜，铸件膜一米二的两，一米二的产品起码有到一米八到两米大的模具， 对不对？那你为了这两个翻孔，你开一套膜，开一套良品的铸剑膜出来，那不会屌的毛都没有一根啊。那这个地方你要考虑，那这个孔呢？是在哪里呢？那是他是在这里翻边的吗？对不对？那我就可以考虑，像这个孔在修控这个孔，我就可以跟着 我们的冲孔修边的时候就先把它修出来呀，把它放这里，让它去前面修。翻边呢，退一步，退一步，看镜头啊，哎，点错了， 翻边了，再拉按，看清楚啊，我点一下，就是你点的这个鼠标，就是， 哎，就是你点着他，然后往这边拖啊，用你鼠标的左键点着他，往这边拖啊，用你鼠标的左键，你给他往往这边拖就好了，看见没有？拖完以后他就会来这个工序里面，这个也是，你看往这前面拖，看见没有？那你看 这个工序就是专门做翻边的翻孔的，你看，看到中间来跟我敲个六，就是你要排工序了吗？左右拖吗？是不是剩下的？你可以看一下，点击这个，剩下的地方，你看就是冲孔，这个侧重孔跟这个侧重孔不会打架，如果说这个侧重 孔跟这个侧重孔在画结构的时候会打架的话，你这个地方要分开不要分开的啊，那其他的地方的孔就不用说了啊，这个孔都是平面上的孔，那都不用看，等下再来看这个孔要不要，是吧？主要看这两个侧冲的地方会不会有干涩 啊，没有干涉的话我就可以在一步里面做，听清楚啊。哎，这里还有两个小半边。这两个小半边在哪里啊？这里不有两个小半边吗？哎，你看这两个小半边在哪里搞的哦，这两个小半边我没看到啊， 哎，这两个小翻边他在哪里翻的嘞？啊，就在这里啊，就在这里翻边里啊，但是这里有个问题，大家看，你看，看见没有，看见没有。好，那这个问题怎么解决呢？同学们，看清楚啊，首先看清楚，首先你找到他，找到他，他是哪一个？你点到这里嘛，你可以点这里看得到 他，是这一个，看到没有？各位看见没有？那这个时候看清楚啊。右键编辑，右键编辑用按住你鼠标的 ctrl 键啊，我们前第一节课就讲过我们的鼠标的操作， crt 啊，鼠啊，键盘啊，按照键盘的这个键看清楚啊，然后呢？点着他 r 角， r a d i u s 是 r 角啊，包含看见没有，这才是我要的形状啊。其他地方你要检查一下，看这里，大家看这里是不对的，看清楚啊，按我们刚才的方法，先找到这个孔，先找这个边，在这里右键编辑， 然后按住卡丘的键，点到这个红色的，因为这个地方肯定不再翻边里面的，把它放到，把它放到这个包含的产品里面给他变成产品了吗？你看变成产品，你看这个地方就没有了，是不是 啊？要去检查一下你看这个地方看看看看，一定要检查，来编辑编辑点着他点着他放产品里面去包含，一定要看清楚啊，等下你如果这个地方没有搞好的，你后面做不出来的，后面你这个做做不出来。看这里没有问题 没有问题啊。啊，这里有问题，赶紧走，这里有问题，这是个什么问题呢？你看他在哪里啊？这个孔在这里是不是你看你翻边编辑一下。为什么有问题呢啊？ 红色的字啊？没有没有啊，他这里没有问题啊。啊没有问题，他红色的是这里啊，我还以为，我刚才以为他把啊脚没有放在这里啊，他放了啊，你们看清楚啊他已经放了的，他是放了的。看清楚啊，他是放在这的啊，那没问题啊，那就是没问题啊。好，这个时候我们在公益计划这个地方把，我们想就说把个 把软件给到你的一些东西适当的去调整微调一下啊，这里有几个显示重列尺寸，你可以点击看一下。所谓的重列尺寸，你看清楚啊，就是你这个产品在这里一些尺寸的位置啊，看见没有？这里我 ppt 里面也有写啊， 就是重点尺寸啊， ppt 也有写啊，看 ppt 写了没有啊？ 但我 ppt 没有写给你们啊。啊？没写啊，没写就知道就可以了，没写就知道就行了啊。就是这里有个重列尺寸啊，你看见没有？那你关掉它，你点击它嘛， 好了，这里看是不是这个呢？是什么呢？这个是不显，就是不显示啊，就不显示，你看这个是什么意思呢？ 这个就是看清楚啊，大家看清楚这个是代表的显示单个的就是你看我点了这个以后，你看沉下去了啊，那你看清楚啊，我点拉严他就会显示拉严的，我点修边就会显示修边的。如果说你把它点起来就表，就表示所有的工序全部展示出来， 看见没有？其实这个命令我们会比用的比较多，因为我有时候我想看单独的哪一个命令不哪一个工序的东西。我在这里看啊，下面是什么呢？下面啊，我们现在讲一下，然后这些地方就是说一些简单的轮廓啊，这个东西你看， 因为我们这里你看，比如说你翻你右键右键的时候啊，比如说你右键，比如说你折弯了，比如你折弯。这里啊右键右键呢？你可以去生成一些翻边的，你想要的翻边的东西啊，看见没有？右键嘛？比如说右键生成啊，右键生成啊，这些 看清楚，那这里有个，下面，这里着重讲下这个地方，这里就有几个东西啊，一个呢是增加我们的修边，一个呢是增加我们的翻边啊，你看这里还有一个特征，你点这里啊这里呢就有几个，这是简单的翻边，这是复杂的翻边，这是成型翻边。在这里 要了解一下这个地方哪里？我现在做的资料做在哪里？因为这个是英文的嘛，如果你是汉化篓都不用跟你们讲这里啊啊？在哪个地方呢？我刚才看到了一个，给你们看一下嘛。 呃，这个地方我没有写出来吗？我记得我写出来这个地方啊 啊，这里大家看清楚啊，就这两看，他就是这个，第一个是叫简单的翻边。什么是简单的翻边呢？比如说就这样的， 那复杂的翻边呢？因为我们有时候有这样的吗？那成型翻边呢？因为我们有有，有的，你要有形状的吗？我们要在成型翻边吗？理解吗？一，一个是成型，一个是复杂翻边，一个这个简单翻边就是九十度 啊，他不带角度的，他不带角度的，那你这种复杂的翻边呢？他可以带这种角度的，带角度的，带这种斜角的，他只能叫嘴。是不是那种成型翻边是因为零件旁边有形面的啊，还有下面这些就是依次来嘛啊，大型孔、切口，圆形孔、长方形孔、圆形孔啊，这是对于孔的 一些翻译，大家其实有时间看下资料啊，这里下面有孔，你点到这里面，就这个意思，对应来啊，孔、方孔、圆孔、中孔等等，这些孔看见没有？ 看见没有啊？这上面就是我们的这个修边修边线，就是我们这张 pdf 里面的这个资料里面的，你们可以看一下，就这里我把它做到这个地方， 看到同学来跟我敲个六啊，所以 pdf 资料我也给了你们啊，我也把资料给了你们，你们下了课啊，可以有时间的同学呢，可以多去拿这个看一看。你的，你如果你的跟你的英文的地方有什么不同的地方，注意一下啊， 这个你叫我念念英文我也念不出来啊，我也念不出来啊，那我给你念英文，我也念不出来。这里给你讲，就在这个地方，这里一个添加，这个地方有个中间有个东西，大家要知道在这里啊，就在这个地方，看见没有啊？第二个我们讲哪个地方呢？往下面再讲一点东西了，讲哪里呢？ 这个知道了，就在这个右键，你也可以右键啊，右键的时候点到这里，右键的时候，我们刚才点了，有编辑，有创建组，有自动规划，有签名规划，看到没有啊？隐形签名规划，看到没有？那这个呢？就点击特征这里，这就是特征这个地方， 然后这个地方就是这些东西啊，往下走，那还有就是我们有的时候呢，举个例子啊，他默认的时候呢，可能是一个向下翻边啊，翻向向下翻边啊，看清楚啊，举个例子，他的默认这个地方是向下翻边。我举个例子啊，但是呢，因为我想要向上翻边，你点击他， 他这里就会有一个向向上翻边，但是你现在不能生成，你现在生成不了，我举个例子，我单独做一个，我单独给你们演示一个啊，看你让我添加，我做个简单的翻边啊，我就做一个简单翻边啊，简单翻边看清楚啊，然后呢？我这里不选了，那我这个时候 如果说你双击他啊，鼠标左键双击他，他是默认是向下翻边，你看到没有？看到没有？然后呢？你这个编辑这个地方呢？他也改不了了，他是改不了的，看见没有？他改不了的。这个时候看清楚退回去啊，按照 ctrl 加这 退一步，右键右键 up you 啊，单边 up 就向上，那向上 看到同学来跟我敲个三，以后你们比如说额外的要自动手动去添加翻边的时候，一定会遇到这个问题的，因为有的他默认的时候就是向下的，但是我要向上的，那我怎么搞呢？那你就要在这里用这个方法看清楚，第一个是翻边向上的，二次拉盐的，二次拉盐向上的， 那我给你演示啊，那那样的香山的一个形状是什么样子的嘛？举个例子嘛，退一步啊，我们都退一步，就用这个兵来演示一下，简单，翻边向下。不说了，你看二字的，其实就这样的一个断肠，看见没有？看见了没有？看见了没有， 就像我们刚才做的那种成型复杂的翻边一样的，因为它是断叉翻边啊，然后再删掉，再给你们讲，那 我们看这个啊，二指向上看没有，这是向上嘛？一个向下嘛，就是一个意思嘛，看没有，然后再看最后一个，就这样的，剪断叉的， 做断叉的，做那种半剪的，或者那种那种形式的啊，就是修边半剪的，看到没有？这是修边半剪的啊，大家其实你可以了解一下，看到没有最终的一个切剪切吗？有时候，有时候我要可能做一个半剪呢，或者剪剪，刚好剪断那个地方呢啊？刚好做一个半剪，因为就是产品没有剪没有，就是有的时候产品他没有全部剪开的， 就那个意思啊，在工艺上啊，所以说这个资料，这个地方大家有时间要去看一下，接下来讲一个这个地方，这里有个方向， 再要力啊，给你讲讲这个地方，这里不要了，删掉啊，删除也很简单啊，删掉它就好了啊，这里呢方向，比如说第一步的拉延方向， 你看你让我给隐藏一下，我还是看一部分这拉严的一个方向，这是修边的方向，这是修边方向，翻边胸口方向看没有，那么先看拉严方向，拉严方向看清楚 软件这个地方，这里有个特征类型，就是说他把，比如说简单搬边成型，搬边拉严区域，冲拱废料区域，用颜色给你表达出来了，其实你看到没有？这里啊，就说你全开的时候，大家看清楚，他就跟你表达出来了吗？因为你这个，比如说你翻边这个东西啊， 看没有，然后呢？这个时候我想看第一工序，拉严的方向嘛，方向嘛，这个时候他有个方向看清楚啊，这就有方向， 所谓的方向不就你的拉延角度吗？哎，点一下，我点快了，看见没有？就你的一个拉延的角，因为我们拉延的方向不就我们拉延 那个冲压角发了一个角度吗？看这个地方，你可以看他的角度的，可以看到角。举个例子啊，角度的负到九的度肯定不能超过的啊，拉严是不能超过的，你用你鼠标的，用你鼠标的右键点击这个规格，然后选择一个超出的一个范围， 如果说超出了副角，如果有副角的话，这个地方会变黑色，或者会被啊，或者会变这种，看见没有？看见没有，那这个地方可以看到啊，这是第一个，第一个这是副角，对吧？这是拉盐的商家。第二个是修边的，修边的方向在哪里呢？ 我们这不是有修边吗？你不是有个修边的角度吗？你看，那你看第二步，这个不要了，看第二步，看第二步嘛？ 在这里啊在这里啊，这里啊，修边角度啊，这里有个修边角度啊，在这里啊， 这点看没有？看什么呢？这些地方你肯定不用看啊，这个地方的角度肯定不用看的，这肯定这样修边正面修这个地方的角度肯定是达不到的，是不是？肯定是达不到的，对不对？那我们其实可以看别的，看后续，看前序吗？ 我们主要看平面这些地方。平面切嘛，这种方便的地方我们不用看了，因为这个地方等一下我们要摊平的嘛，我们主要看这个平面这些地方剪切的时候是否会影响我的一个，比如说不能正冲，要调冲，要沟冲，要旋冲， 理解吗？啊？就是这个意思啊，看见没有？然后这个呢？你看这个地方是他的一个一些什么呢？一些数据啊，一些类型啊等等，就是一些你的一些 就是说我们说的叫什么名字呢？就是说一些那种资料啊，你可以看一下啊，你这一期里面有什么什么什么资料啊？怎么怎么样啊？可以看一下的。这个其实怎么说呢，你看也可以啊，但是对于我们来说看这个意义不是，就是 就是你不是那么大啊，不是说不可以啊，就是你的意义没有。呃，就是就没那么大的意义嘛，知道吧？没那么大意义啊， 放回来啊，放到这个形状这里看。我放回来啊，然后给你改一下，主要主要看这里啊，然后这个力啊力，我们现在不要看啊，我们都没有分析，哪来的力啊？没力啊。 然后这个时候呢，你看第二步这里也是这样的啊，他会变颜色吗？那这里可以点着一个这个修剪角，修边角，剪切角啊，比如说你剪切角，那这个 我就给大家讲一下这个地方，顺便讲一下这个地方，就简介角这里，简介角这里啊，这地方这里讲了简介角这里给他剪，讲一下这个简介角啊，这就看角度在这里啊，给你们指着，在这里啊，那我们看什么部位呢？ 比如说我们冲孔，我们要满足什么角度？那一些因为有的时候一些不好切吗？像我们这个产品肯定没有这个问题啊，因为我们今天这个产品的话，呃 呃哎，点不到我们这个产品的话，他应该没有什么特别的地方，只有这个地方，我们等一下只要看一下这个地方能不能切啊？因为其他地方都是平的，都在平面上的，看见没有？都在平面上的，看见没有？ 全部在平面啊，全部在平面的地方，大家看清楚啊，那这个在我们主要看哪个地方呢？我们先不看这个，我们先来看这个，就是切平面的一个切边，切边的话平面切边这里， 因为我们有这种啊，叫钝角，叫锐角啊，钝角叫锐角，一个钝角一个锐角吗？如果你分不清钝角跟锐角，最简单一个向上翘，一个向下翘啊，你分不清钝角跟锐角的人啊， 那这时候你看啊，如果说这个产品的边是这样向下的向上翘，然后再修边的时候啊，那你的角度呢？比如说我们是料后，是我们的料后是小于这个嘛，那你最大不能超过二十度， 如果你超过二十度，比如你二三十度的话，这个地方呢就会形成一个很大的一个尖角，尖角太大了，你这个地方润口吗？刀口的润口强度就不好，很容易崩掉的啊。同样的道理，向下的话这样的。那我们来看一下，我们来看一下你这个产品是否能满足这个要求。 那你在哪里看呢？哎，我怎么点不了这个东西？见鬼了啊。呃。我们就看一个讲一个，我们就讲哪 区的，讲这区的平面吗？因为这区的平面比较多啊这区的平面比较多啊。啊？因为我们已经把它拆开了吗？看清楚啊，那这个时候你就要点到这个地方，点到这个啊，切剪切嘛，修边。我们是修边嘛，修边的时候二十度， 下面是负二十度，我就想最小的吗？我就负二十度。然后呢这个地方呢？按住鼠标的左键右键啊，点击操作范围，就你点击他操作范围， 那如果说有超出这个角度的话，他会变黑的跟白色的，你看没有？哪里哪里超过了？这里超过了。为什么超过了？因为这翻起来了呀， 这是在翻边上面的，肯定会超过这个呢，也是在翻边上面的，所以你不用管他，大家看没有。那我们在平面上的地方呢，你看这个地方有那么一点点超过，那这个时候你要看他，他是向下切的，看到没有？这个地方他是向下的，看到没有。那举个例子，你这里可以调整到二十五度 看没有，他就没有超过我们的范围。看到同学来跟我敲个八，记住了啊，还有这些地方也是一样的，我就其他地方我就不讲了，你自己可以看，是吧？那接下来这里个重切这里，因为这个地方他不在平面上。那这个地方他不在平面上啊，在侧面上切，我们叫什么呢？我们叫重切， 要重切啊，就这种切边重切，重切。我们的角度，比如说料后啊，比如说你的料后呢？你要看啊，你的料后零点八，那这里他给的你的角度呢？是十个毫米 啊。下面这个冲孔的话，我先讲冲孔，本来就冲孔这个地方一样的，比如说你的角度满足什么样子的范围，比如说你小一点二的，那你的直径是多少的孔呢？你要满足怎么多少角度啊？满足多少角度？那以为我们这个产品一啊，我们这个孔啊，我们看着我们这个孔啊，先给你们讲一下这样子把这个 讲了，我们这个孔呢，其实没有什么的，即便你看你搞到十度，他都不会有的，你看清楚啊，为什么？因为这个产品全在平面上，他全部在平面上的看没有，就是他全部在平面上看没有。那有的同学会发现一个问题了，我这里讲重点啊，听清楚。 哎，老师，那为什么这个地方明明这个地方在侧面冲啊？那为什么这个地方他也没有超出这个范围呢？为什么没有超出呢？是因为你没有点到邪气这里，因为你点邪气这个地方看没有？他是按照这个角度来跟你算角度的。看到没有？来跟我敲个六啊？所以说他也不会超出来。看到没有？ 看清楚，看到没有？各位看到啊？因为他是按角度这个地方，按这个角度来给你算这个平面的角度的。敲个六啊，敲个六啊，这个很重要，不要等以后来问了。哎，老师，为什么这个，那这个这是侧面呢？为什么他不会呢？因为他 点的这个地方上面有人家是按你斜气的角度来的，看清楚没有？看清楚啊？好，那这里给大家讲到这里，给你们讲个事情，举个例子，这个角度，我们在画结构的时候都知道角度这个地方，特别是画标准键，一定是按 按准数来的，没有什么鬼，三十一度啊，三十二度啊等等，对不对？好，那有时候我们要摆角度的时候，你看选这个三十一度，当然三十一度是指什么呢？是指这个地方 跟这个夹角这个地方，比如我鞋具调过来是平这样的吗？那我要旋转三十一度，把它摆在这个角度上是可以的啊， 那这如果说有一天了，我说的是有一天，有一天，比如说这个地方呢？啊，是三十一点零五啊，或者是什么怎么样啊？那我不可能去搞这个三十一点零几啊，对不对？那举个例子，我比如我要三十度看清楚啊，你可以这里把这个角度改一下，看到没有？ 就这个地方就变成三十度的个夹角，明白没有？还有角度也是因为有的时候这个角度啊，举个例子啊，这个角度啊，他可能这个角度呢， 五度的时候，那有的时候因为这个角度，我本来我想不想，又不想做调冲嘛，我想做平的啊，因为他可能刚好满足我这个角度的一个调冲。 举个例子嘛，就像我们资料里面这里写的嘛，比如说我只要只要不超过这个五度，或者不超过这个八度，那么我这个地方可以做平冲，那我就可以把这里改成零度， 因为我们做平冲的角度看没有？比如说你五度啊？比如说你看你五度，因为你做平冲的角度的话，那这里没有超过五度。平冲比你吊冲的结构要简单很多， 理解吗？我们画结构的人啊，这就跟我们这就谈到结构了啊，所以排工艺对结构要很了解啊。同样道理，下面这个瞳孔也是这样的。 不说比如说这里我肯定做平冲吗？肯定没有超过的。我肯定做平冲，但我这个结构只要调个标准键，三分钟两分钟就搞定了，又方便又简单， 理解了吗？理解同学，来啊，六六走起来，六六走起来啊，六六走起来。就是说你可以在这个软件里面去检查一些角度，而而且可以更改到你相对应的一个角度。想用的角度，听见没有啊？保存一下啊。

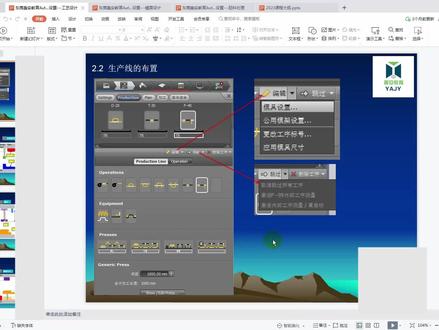

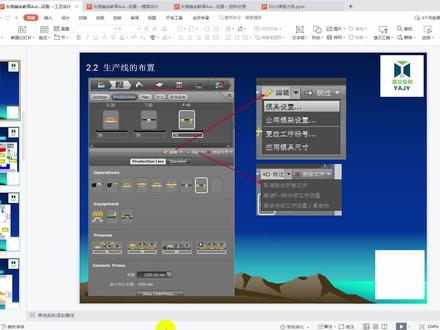

14:25查看AI文稿AI文稿ok 啊，各位同学，今天晚上呢啊，我们来进行我们的公益规划这一个阶段的学习，那么在公益规划这个阶段我们主要学习哪些地方呢？ 主要要学习我们的，比如说规在工艺生产线这一点的规划，以及我们的工艺规划里面的东西啊，我一点点给你们讲啊，我一点点来给大家去去讲，边讲我们就边来看啊，边讲就边来看，首先这个时候 我们上节课已经把它这个地方展开了一点点嘛，对吧？接下来就是我们的零件设计，零件设计完以后呢，我们来到我们的工艺规划啊，这第二个就是工艺规划，看清楚 p l a n 工艺规划，那么在工艺规划里面 r 七 就是阿巴跟以前的版本呢，阿巴跟以前的版本这个地方有所改变啊，所以说我会把以前跟以前不同的地方 着重的给你们讲一下，因为我们呃以前有给大家讲过一套完整的 r 七的一些课件啊，你们其实可以看看 r 七的课件啊，一样的，他唯一不同的地方在这个地方啊，看清楚，就是在这个生产线这个地方，第一创建一个空的一个工序啊，这个很好理解，什么意思呢？就是说，呃， 随便创建吧，比如你点一下，你点进去以后呢，这里没有东西，对不对？那你可以手动啊，听清楚，用你的鼠标的左键听清楚啊，把它点成这个白色的，看见没有？比如说你用鼠标的左键把它点成了白色的，然后呢，不要动用你鼠标的左键往里面拖啊，看清楚啊，拖进去， 以此类推，后面的也是一样的，那如果说我不想要，或者说我把它拖错了，这里有个三工序，删掉它，然后呢？这是我们给你讲的第一个里面啊， 第二个里面，我们来看一下第二个里面是什么呢？用压机线创建工艺规划，可能听这个，听这个名字你可能不太理解啊？ 压机线是什么意思呢？比如说有的时候我们是做那个，举个例子，机械手。我举个例子啊，机械手，机械手，他是在同一个冲床上有多套工序在里面，对不对？或者说，呃， 共模，不是说我们有些工程模我们共模做吗？啊？一序一的共模做，理解吗？所以说这个懂结构啊，结构要懂。那你看你点进来以后他是这样的， 你点进来以后能不能看清楚啊？就说类似于我们叫共魔做的那个意思啊？就是类似于那种意思啊？你点进来我们看一下，他的意思是什么意思啊？这个时候呢？你看他给你生成了很多道工序，对不对？那这个时候如果说举个例子， 因为他软件是这样的啊，软件是这样的，看清楚，他自动给你分了一些工序出来，看清楚比较低序多拉严。那你想只看单看拉严这里啊？看清楚点，这个地方仅显示当前的工序啊？仅显示他看没有？比如说他就变成这个颜色，比如说修边， 对吧？然后这个地方翻边啊？绿色的就是翻边。然后呢？第五步干嘛呢？没有第六步干嘛呢？这边有个翻孔，第七步干什么呢？冲拱 冲孔吗？冲这些孔看见没有？就是说这个软件它自动跟你划分了一些工序，对不对？但是我觉得第五个工序我不需要，不想要 或者说他给我的工序不对，那我想把这个第五序给他删掉，你看清楚啊，我要把它删掉，但是呢这个地方他没有删工序的，看见没有？他只有给你删除你的押机，明白没有？那你要你删不掉他，你没有办法去删掉的。 没有，你没有办法去删掉，要删就全部删掉了，理解吗？理解同学来先给我敲个二。这个区别啊。每个地方的区别。我跟你们讲一下。那第三个是在干嘛呢？就是用在多工位的基金膜创建下，看清楚这个就比较实用了。一般我们用第三个啊， 你点进去看一下就知道了。先点，所以说每一个试一下就知道了啊。点进去 啊，这有点卡啊，我今天电脑忘了重启啊。一样的道理啊，你看他也一样的给你生成这些一样的，你看比如说第一步 拉严修，边翻边翻边冲孔，这个地方呢给了一个毛胚啊，给了一个板料啊，这里他提供了一个板料啊，这个呢他就提供了一个板料。那举个例子，比如说我不想要这个板料，那你就可以删除这个工序，看清楚看清 是吧，你就可以单独去把这个工具删掉，理解吗？理解同学来跟我敲个六啊敲个六，接下来下面是干嘛的呢？下面我们也不常用啊，下面是用来做激进膜的。就是我们所谓的连续膜 啊，就做连续模具用的。呃，一般我们也很少用啊，因为我们很少在软件里面直接来做连续模的分析，知道没有啊？因为不是不可以，相对来说他比较麻烦啊，就是相对来说他比较麻烦，所以说我们在工作当中这个基本上用的很少，你看这种连续的，这种连续的你看 那连续的，你看这前面是板料啊，板料为什么有粘布呢？因为要修边吗？开刀口吗？你连续磨具要剪刀口出来吗？然后再来成型了，成型了然后再修，然后再这样看见没有？所以说这个呢，我们一般情况下连续磨具啊， 在我们工作当中啊，啊用的很少，当然你想研究的话，你可以去研究一下啊，就是如果你想研究你可以研究，但是我们现在学习的时候，我们要先学有用的东西，等我们把这个有用的 东西学完以后，你有时间了，你可以慢慢的去研究一些你不常用的，没关系的，理解吗？各位，这个用用户的一个创业工艺，就是说 比较公益，这个客户这里呢会提供一些那种冲床台面，有多少吨的冲床台面啊？等等等等 啊，这个我们其实也用的比的也用的不多的，也用的不多的。看清楚啊，关掉它。所以说综合原因来说我们用第几个？我们常用的是第三个，看清楚啊，常用的第三个，比如你点进去，点进去第三个看清楚啊，所以说我们先说这里常用的 是第三个啊，第三个常用的。那么点进来以后这些地方的意思是什么意思呢？哎呀，这里是板料，就是你要就是你下板料吗？ 这个呢是我们的一个切断啊，就是一个板凳的切断，这个呢叫拉延，单工序拉延，这是我们的双动拉延，这是我们的向上成型，这是我们的向下成型，这是冲拱，这是修边。这里有个空步 idl， 一空步看清楚，这里呢还有两个东西要用，一个呢是我们的 回弹啊，就做回弹的一个呢是我们的这个包边做包边膜的，那这个下面呢是他的一个基台平面的，看清楚啊 啊？下下面就他这个机台平面了，大家看清楚啊，看见没有？就是我这里也给大家大概的把这个意思啊做出来，这个呢叫热处理，就是， 哎，我们现在不是有些那个那个 b 柱， a 柱 b， 特别是 b 柱那些凉那个地方吗？呃，现在很多时候我们要用热处理成型吧，就是要用热处理的供应在这里啊，热处理啊，阿巴的在这里啊，热处理看见没有？那其他的大概我也给大家翻译了一下啊，对不对？那需要哪个工序的，你就可以相应的把工序内容拖进来 啊，就是你可以相应的就拖进来。这个呢是我们的压机，比如说你公司里面如果客户提供了压机给我们，那你就在这里把他的压机资料导入进来。但是我们现在学习啊，这个我也不知道压机资料是什么啊？对，第一个啊，要了解这个东西啊， 了解以后呢我们来看，下面给你们大家看一些东西。单动拉延，他的结构是这样的啊，因为我们有些同学可能没学结构啊，有些同学是没有学结构的，但凡学过结构的人都知道这是单动拉延，是这样的，这样的是叫双动 拉严。看清楚啊，这个叫成型，这个叫修边，然后呢这个是向，这个是翻边，这是向下翻边，这个呢向上翻边看清楚，这个呢是侧侧冲拱、侧修边，侧翻边看清楚啊， 然后呢，这是给大家讲的这几个形状，只要但凡学过模具结构设计的呢？听清楚啊，你只要但凡跟我学过模具结构的设计人呢？这些结构内容你肯定要懂得，比如说什么，呃，冲孔、复合、拉沿、折弯、切边、整形、吊、中垂边、中侧成型。 所以说为什么在学工艺的时候，为什么说我们学工艺的时候是先把结构学了一遍？就是你学工艺的时候，我们的结构是先学了一遍的，还联系没结构怎么这种水平？冲吊冲，理解吗？才会来到，就是你才会来才，比如说 这个住建也是这样的，你才会来了来到这里学公益的。听清楚啊，你不要说，哎，老师我不懂结构啊，不懂结构 那就证明你的结构没有去学啊，工艺班是不会再教你结构的啊，那来工艺班我还要教你结构怎么换，我还要告诉你成型膜的结构应该是怎么样子的，拉研膜的结构应该怎么样子的，那就没有意思了啊。 好了，接下来我们往这里走，首先呢，我们在做分析的时候呢，这个开掉呢？我们就不需要分析的时候，你可以不用开掉吗？啊？就是一块板料吗？你可以把这个去删掉 删除吗？看到没有删除的，那我们留下一二三四五啊，留下来五个工序，那五个工序我们要这个时候我们要结合我们真正的产品来结合一下软件，听清楚软件做出来的工艺分解，自动软件自动给你分出来的东西呢？ 他不一定是，就是他不一定是我们想要的，懂了没有？但是软件是听我的，不是我们听软件的。听清楚啊，那这个产品的工序我们大概要怎么分呢？首先这种产品， 你看这个产品挺大的，我记得有，我记得我当时量过这个产品呢，应该有六百多还是六百多了吧？就是单个产品就有六百多，你想想两个产品有多少？两个产品，这个产品应该有啊，有六百多。两个产品的话，这个产品将近有一米二，就是说 你这个左右产品把它合在一起就成了一个产品，对不对？那么这一个产品将近就有一米二了，相对来说那么一米二的产品， 像局部这些地方，如果说我做成型可不可以做？我想问一下大家可不可以做成型？很显然这个地方做成型可以做， 但是呢我局部这些地方的成型的一个效果达不到我想要的效果，比如说这个地方的一个成型的一个稳定性，一个弹性，回弹性很比较大，那就不适合用来成型来做。所以说这个产品第一步我们肯定是要优先考虑做拉严 多拉严啊，那这拉严的时候呢，这个翻边肯定是做不了的。这个翻边呢？那这个锥子的翻边呢？我们也放在翻边里面做，这个也放在翻边里面做，这个也放在翻边里面做。那这边的翻边你要考虑一下这个地方的翻边我们要不要放在里面做？就是这个地方的翻边啊？ 用这个地方翻边啊，因为这边呢，如果说你这个地方做翻边的话，能不能看清楚啊？你这里不好做拉严啊，你看你是做拉严，这里有个产品，那你还要这样拐出来，拐出来啊？是不是拐出来，但是你看清楚这边是通的，这边是通的， 那么我们就可以把这一边把它再翻拉盐里面先把它做出来，等一下再做翻边的时候呢，我们可以就是说如果说这里切，因为拉完盐以后嘛， 这个地方要切边，切完边以后，这个地方的这个这个牌产品的一个面品啊，或者他的一个回弹啊，或者他的一个角度啊，可能会张开 啊，因为剪完以后他会张开一些。那这个时候我们可以跟着，比如说跟这部成型的时候呢，向下翻边的时候呢，这里还有向下翻边，对不对？ 那么一起在这个地方给他做一个整一下，那这里是翻边，这边就是整一下，理解吗？那你看我们的工成型的工序就出来了，第一步拉严，第二步 当然拉完烟以后要修边了，修边的话我们先暂定他啊，可能说全周修，或者说分开来修，因为里面还有这么多孔，其实我们可以修边加冲孔，然后修 边加中国。这样的话你的模具相对来说就不用做废料刀，不用做，不用做在结构上，不用做切废料刀的那个那个工艺，因为你做废料刀的工艺的话，你的结构膜做很多地方都挖空了的啊，是挖空了的， 那么因为这些地方他本身就要有些孔要冲出来，那我就可以把它做成大概两个工序，修边做两个工序，顺带的把一些孔，比如说翻边的孔我可以先冲出来，对吧？那一些孔理解吗？那么比如说拉盐 修边加修边，然后呢？修完边以后我们再翻边，就是修完边以后啊，你再来翻这个边，你要翻这个边啊？翻这个边，那么翻完边以后，因为我们这里有些孔要侧冲，看没有，这个产品上有侧冲孔的，这里看没有那么孔，冲孔跟这些孔能，有些孔 要调冲，有些股要侧冲啊，比如这个侧冲把它放在一起，大概你看这个工序就有多少步，同学们有多少步，有五步吧 啊？一步拉严，两步修边，一步成型，一步通过，大概就有五个工序，理解吗？理解。同学来先给我敲个五啊，这就是拿到产品，我们要对这个产品啊要进行工艺的一个大体的一个分析，你不是一一味的靠软件，软件这个地方是给了你五个工序啊，一二三四五还挺好的，是不是 刚好给了你个工序，看清楚没有？看到没有？好，这是我们拿到产品，我们今天虽然讲软件了，但是我们的这顺便把这个工艺一起讲了 啊，因为我们这一期的软件课程用这个产品来练习工艺，就直接讲这个产品的工艺，所以我一同跟你们讲了啊。然后接下来我们这里可以改一下，首先拉严这个地方，大家看 啊，你看他这，他判断这个地方呢？用在翻边的时候，他用在翻边这个地方看没有？好，等下我们再来讲这个地方怎么改，还有就是二三四五六， 对吧？那这个时候如果说你不想看的话，比如说你这 op 一零怎么改这个工序呢？同学们看清楚啊，看清楚，编辑这里有个更改工序标签，看清楚啊，教你们怎么改啊，以后你如果要改的话，在这里啊，一序，这里也是这样的，编辑更改标签，比如说二序 啊，看清楚啊，来这里三序，因为我们顺带标，顺带把软件也一起学了吗？软件供应一起学啊，三序，记住了，在这里编辑啊，更改 四序，编辑五序，就说如果说有一天你想在这里改，那你在这里改 他的工序，看见没有啊？改工序啊，看见没有？好，接下来我们看我们这个还有什么要补充一点吗？没有补充，我们就啊没有补充，我们等下去后面讲啊，就先讲到这里啊，接下来保存一下，把前面这一部分的课程先保。
08:37查看AI文稿AI文稿大致你不知道按哪个命令不小心按到像我刚才那样的灰色的，听见没有？那这个时候呢你就可以在这个地方把料啊你的面颜色就你的面的颜色这个地方去给他改一下把它改回来啊，听见没有？听见同学来挑个八啊。刚才我也不知道我按了哪个命令啊可能我是被我自己按到了哪个命令啊。 呃以后就是以后你们自己要注意啊，如果说变成样的你要注意一下啊。好吧那接下来这里有个叫蝴蝶面 这个叫这里有个叫蝴蝶面的吗？什么叫蝴蝶面呢什么叫蝴蝶面了所谓的蝴蝶面啊所谓的我们这个叫。呃啊这个这个我们讲过了就是蝴蝶面吗？看就这样的，因为 有些产品呢在折在在拉盐的时候呢他需要做一些那种呃呃就是呃这个折角但是很少啊很少的啊很少的，就这样的只给你演示一下 几乎是不要做的啊。你看点这里到这里嘛确定一下啊你看那你可以让他折一个角度啊这里有角度的就折叠角度嘛你看这里折叠角度，比如折个四呃四十度看见没有印一下几乎我们很少用啊 我们几乎很少用这个东西啊，因为这个东西对于我们做工艺来说啊一啊一种意义不大啊就意义不大吗？就是意义几乎是 就是比较小的那种啊，听见没有？就是很小的一种那种就是作用啊很小的作用啊。当然啊只是说你要知道哎等于这个有个这种叠弧面就说你可以去改他的一些这种角度啊改的那些需要的时候可能有一天你可能需要，比如说你可能需要他往下走了， 可能你需要再往下走的时候呢？啊，可能说需要，需要，这就要这样，这个先扣住料呢，可能说这个地方先扣 透着这个板料呢，然后再来，然后再来拉盐呢，是吧？因为我在鸵鸟板上，等于你是在鸵鸟板上，类似于我们做的那种。呃呃，做那个我不知道你们有没有见过啊？就是我们以前做那个，比如说这种背板， 我们汽车啊，我们电视机不是有背板吗？做背板的是吧？其实背背板是很大的，对不对？那么我们会做那种啊？防拉筋吗？就是防拉的，在这里先把这个地方在拉，在拉严的同时啊，在拉严的同时把这个地方呢这四个边呢 全部先给他做个这种拉。呃呃，防拉筋嘛？防拉防拉筋，防防拉这种这样的折弯，就是在这里做个这样防拉的这种折弯啊，他其实类似于这样，这样的听见没有？但是在我们汽配件里面呢，几乎这个东西是用不上的，就是几乎用不上，理解吗？ 所以说你要看用在哪个地方理解吗？就你要看你用在哪个地方啊，这就给他讲一下，这就不要了，关掉啊。这个零件在幺六 板上什么意思啊？看清楚，就是这样。举个例子啊，看清楚啊，举个例子。如果说我用拉盐的时候，我用拉盐的时候，我是需要，就是我是需要用这个， 就在这个脚的根部啊，用这个产品的，就是我用产品这个地方作为拉，作为我们的拉，拉盐嘛，做我们的拉。呃，压料板啊，就是你在产品上面用这个地方作为我们的压料板，那这个时候呢，你就把这一点，把它包含进去啊，把它包含进去，那这一点 它就会跟你一起放在作为你的压料板上面来进行一个做压料板，而不是零件了，理解吗？ 啊？我知道啊，就是这个意思啊，就是这个意思啊，看到没有就说以后啊，他就这样的，他就跟你的压料板等于这一部分的，等于产品的这一部分，就跟你的压料板形成一个整体了。 举个例子，什么时候情况下呢？刚好有一个产品，刚好有个有个拉人的产品，他是这样的，他就这样的， 然后呢？他的产品呢？本身这个产品这个边这个地方呢？这个边这个地方呢？也是也就是刚好在下面，那我就是在产品上就用产品这个地方作为分模啊，就是用产品， 用产品这个根部这里作为分膜线，然后呢这个地方作为我们拉员工这边作为压压板，那像有的产品像这样的产品，你不可能你像这个产品，你没有办法用产品的根部去啊，你肯定这个地方你要延伸出来，然后这样做出来， 是吧？然后跟用产品颜色的对颜色的地方和我们的压压板之间做一个工艺补充面，然后这里就一个分膜线，叫我们的分膜线嘛，理解吗？理解，同学来敲个二。所以这有两种，这个时候呢就是用在，说白了就是你用你产品自身的产品自身的那个，呃 呃，产品自身来进行一个压料，那这个呢？是我们做的做的一个工艺啊，压料面啊，做的一个压料面嘛，因为这只跟产品以外的。明白同学来啊，先敲个六啊，敲个八吧，理解吗？ 就是这两种区别啊，这两种区别明白没有啊？就是这里两种区别啊，就是这个地方的压压面，但我们这个不需要啊，不需要，给你们讲一下零件的修剪。什么意思呢？看清楚 零件修剪，因为有的时候啊，我们有的时候零件不平的吗？我去，我因为我们今天这个零件还是比较平的啊，那我给你演示一下，因为有的时候不平，那我不平的时候，我可能说因为有的零件是这样的，下面还要下来吗？他是这样的啊，有，这里还有很多，是吧？ 那这个地方呢？在拉严的时候呢？我，我不，这个地方我过不去吗？那我可能是要把这一部分给他修剪掉，咔嚓，修剪掉，因为这一部分到时候留在 边里面啊，就这一部分我们倒是留在翻边里面，明白没有？所以说你要把这个多余的给他修剪掉，那用什么命令去修剪呢？那么在 ce 分析软件里面，那就有个修剪命令啊，看清楚。 那比如说我这里给你演示一下，我给你演示一下怎么修剪啊？演示一下，比如说我要修剪掉，修剪掉这一部分嘛，那你这里啊，比如你可以给他一个修个十个毫米啊，修剪掉十个毫米嘛，你可以应用一下。 那当然，我们这个不要修剪，我们这个产品是不用修剪的，我只是给你们讲这个命令啊，可以在这个地方进行一个修剪啊，你看一下嘛，剪完了是什么样子的嘛？ 看到没有？他就是把下面这一节啊，你看把这个全部剪掉了，看到没有？当然我们的产品不要剪啊，我已经说了的，只是给你们演示这个命令啊，不要的地方，你把它点叉叉点掉啊，点掉它上面， 点掉他们。那这里一个，这里有个叫什么 m o d i f， 什么意思呢？这个是这个就等于说因为有的时候我前面做了很多很多很多啊，比如说这里做了很多很多，这个地方呢还是有些缺陷，说白了他就是把前面这个修改啊，然后这个地方呢再一次来运用，懂了没有？ 就是你前面可能说你前面做完以后，经过你的压料面以后发现，哎，这个地方还呃还是要有点修改，那你在这个地方再一次修改，跟前面的命令的用法是一模一样的啊？我这里就不讲了啊， 一模一样的吗？比如说你修剪呢？呃，这个填充啊，呃，这个变形呢？呃，做那个，比如说，哎，举个例子啊，比如说我这里要做一个那个筋啊，就觉得我前面没做吗？我这里做吗？对不对？那你不就跟我们前面讲的是一样的吗？利用一下这个在前面就讲过了，对不 对？就是有的时候你可能这里要前面逛了，前面忘了做，那等你做了这一步以后呢？你又不想去前面了，你又不想回到前面，懂了没有？就是你又不想回到前面吗？因为你回到前面的话啊，就比较浪费时间了，因为你要回到这个地方来吗？知道吗？但是这样的话我又不想回去，那我就在这个地方给他增加 啊，听见没有？就说你可以在这里也有啊，他但是这里的命令不多，你们看见没有？这里的命令他就不多，因为这里的你几乎是不可能在这里来做的啊，很少在这个地方来做的啊，听见没有？是很少来到这个地方做，明白吗？ 啊？密码同学，来，六六走起来啊，就是告诉你们啊，这个地方他其实就是跟你前面这个修改里面的东西是一模一样的，是一模一样的，而且还比较功能还少了很多。看清楚啊，好，这个呢，就是把我们的压料面这个地方呢，我们的压料面这里给他讲了，这里这个是上面还 一个平移，平移是什么意思呢？就是，哎，有的时候我这个面呢，比如我要往下移啊，把它移下来看清楚啊，看见没有？看到没有？就你要移动下来嘛？要移动下来就是这个就是平移啊，把那板料线往下移嘛，因为有的时候呢，我们这个板料线这个地方呢， 离这个，比如说离这个面呢？贴死了吗？贴死了以后呢？那我需要去移动一下他，你说我需要去移动一下他吗？那你就不好移动了吗？知道没有？你就不好移动了，所以说这个时候你就可以在这里进行个移动啊，这就移动屏，等于就是移动你的这个压料面的一个命令，听见没有？好吧，这是我们移动压料面啊， 啊？ 来没有？好，那接下来这是我们作为这个压料板这个地方，压料板这里面的这些 mini 啊，这些 mini， 要知道啊，就是我们常用的就是这些啊，常用的这些 mini， 听见没有？
33盈安冲压模具设计
13:35查看AI文稿AI文稿我们接下来往下走就来到这个地方了啊，来到后面这个地方工艺规划这里啊，工艺规划这里面有个工艺怪怪，这里面有个什么呢？ 这是公益规划，这里个叫什么计划啊？这是等于把这个公益规划了一下吗？比如说我规划了五个，我规划了五个工序，但是呢我要规划完以后我要计划一下哪些工序是否要合理的去调整。那首先第一个我们说了拉盐我们是要把它放在这里面做的，对不对？看清楚，那你看清楚啊， 首先你先点的这个地方，同学们看清楚啊，你先点的这个地方用左键，然后呢你双击他，双击他啊，你双击他的时候，你看他就变成这个样子了， 算他是这样的，但是我们就不用去双击，我们要做什么呢？右键编辑他看清楚，编辑，编辑也可以，就是你编辑他也可以，你双击他也可以，看见没有？ 比如你这里啊，比如你编辑他都是可以的，同学们看见没有？就你编辑他，双击他啊，随便你们自己编辑他。然后呢比如说你看你把这个地方， 哎这里吧，哎，我看一下，哎，哎，这个地方他点不到啊，是我这个软件问题吗？ 啊？这里啊，同学看一下，在这里啊，啊，他已经生成了，我还想错了，这个地方，你看，因为听清楚，因为你是要把这个东西把它放到我们的拉岩膜里面，你是不是要把它放到拉岩膜里面？这里是不是要放到拉岩膜？是不是把它放到拉岩嘛？就是你要放到拉岩膜里面去嘛？你要放拉岩膜里面去，对 不对？那么你要把它放到拉研模里面的时候呢？你这个地方呢？你要编辑他，或者你比如说你这个调，你要编辑，编辑的话就是或者说你把这个删掉啊，你编辑他嘛？要不然你把他删掉，要不要编辑他，理解没有 啊？ b c。 我把这个删掉看一下，不要，你点击删掉这个，你删掉完以后呢？你看他就到这来了，他就把它放到这里，就是他就是在这个地方成型了，你们看清楚没有？ 注意了啊？就是因为退一步啊，我们退一步，因为他本身软件是默认的这个地方吗？他是默认的这个地方，是不是？或者说你把他拖到这来，你看你拖不进去的，那他拖不进去的，因为他拖不进去知道没有？所以说你看或者说让他双击一下他， 你双击了，他看没有，他只在这个地方看清楚啊，这是个变化啊，你没有办法的，你只能把它删掉，他才会回到这个地方，因为 他这个地方你不能去添加他，因为他他软件是这样的，软件是属于比较死的东西吗？他判断这个地方呢？是这样的，就他判断这个地方，你看就他判断了这个地方呢？就是这样的，那你没有办法啊，去把它进行一个修改了，现在看没有， 就你怕，所以要理解吗？就这个叫他，其实这个叫我觉得他这点不人性化，为什么呢？因为我后面，因为我后面本身理论上来说我后面这个地方呢？我还是需要做一个整形的吗？ 懂我意思吧？比如我后面这个点我还要做整形的，但是他现在没有办法让我先拉完以后再来整这个地方，你看到没有？看到没有啊，所以说这个软件在我们的思维上面还是有那么一定的欠缺，你看你全选他也没用啊，我给你演示下这阿巴的。我也是呃，这今年啊，才跟用阿巴的， 以前我们都是啊七的是不是？所以说啊，没有不行，不行的话，那你只能说暂定，暂时，暂时，比如说你可以这样做，你可以设定一下他 能把它，能否把它放到啊？他只能放后工序，后工序可以放，但是他不让你放到前工序里面去，你们看到没有 看清楚啊？这些啊？看没有？看没有，所以说你只能说编辑他，你编辑他的话没有意义啊，有什么意义呢？没有意义知道没有？所以说你只能先把他删掉，后面再来说，你也同学来好好着急啊。就是后面再来说这个事情，那我这个拉言就变成这个样子了，看见没有？看同学来敲个六啊， 给大家讲这个地方就是你敲个六啊，看到没有？就是这个地方他没有，我们讲我们的就是就是那么人性化，你只能这样子，他没有那么人性化，知道吗？但是还是反正 到时候我们，我们等于说我们在邮寄里面做完以后再来做我们的，再来做分析，再来做下分析就可以了，知道吗？好了，接下来往下走。 那大概我拉颜色这里是吧。修边，修边的话啊，修边的话你现在是判断他肯定如果说你全周修的话不是不可以，我跟他讲了全周修对模具的结构的强度没有那么好，但是当然我们要保证啊。我们要保证什么呢？你要保证这个产品呢？ 就是你要保证这个产品啊，在修的时候我不能，因为说，我不能，因为说啊，就是因因为要修冲这一个孔啊，听清楚 说冲这一个孔，然后呢我要去多做一部工序，多做一部冲孔不行？不是的啊，我们考虑的是因为像这些孔，如果说这些孔我在后面没有办法就冲他们， 因为我要翻边嘛，因为我要翻边，对吧？如果我不在前面冲，举个例子，你冲完修完边以后全周修，全周修的时候其实这个孔呢，我也可以修啊，我也可以冲出来了，因为全周修的时候对不对？那但是呢，你看你中间这个地方呢， 中间这个调料你是修不了的，因为我的产两个产品连在一起，那你只能是全都修完以后，你后面开料的地方，把料落产品的时候，还是这个地方要把它修开， 对吧？所以说我们可以考虑到这种产品啊，如果说能够用两步去去修边啊，当然不增加它的工序啊，这样的话，我的模具的强度好很多啊，好很多啊，所以我给你们讲了，找了一个这样的产品啊，看清楚， 那这样的话我们就判断我们就来啊，就是我们就来嘛，就说我大体的把这个产品来，我把它分一下。怎么分呢？看清楚啊， 到现在这个地方是泉州的啊，我跟你们讲这个课以后你们自己要知道怎么分了，他现在是泉州的，对不对？那么泉州的话，我们看一下这个资料里面我有没有给你们整理出来呀？啊？这里其实我给你们大概这一些翻，这个是翻译的啊，你们到时候可以去看一下这个翻译的东西啊， 可以看一下这个翻译的，看见没有？这个翻译的东西啊？来，我们边讲边来给你们。呃，讲到这里我们现在讲什么呢？ 我们现在讲这个切边啊，就讲切边这个地方，我们现在讲这个切边啊，先讲切边啊，因为上面这些地方呢？呃，简单翻边这些地方，我们到时候来讲一点点来讲。首先我们来讲这个创意这个地方 就是你要讲这个，呃，这个地方吧，这个地方大家看一下，首先这里有个命令叫自动方案，这里有个叫自动方案，下面有个 t r i m p l n， 就是我要把这个工序 我要创建一下他，看清楚啊，看清楚啊，然后按住你鼠标的 ctrl 键，举个例子啊，这里吧，比如说这里一把刀啊， 具体的话等一下我们可以去 ca cad 里面去做哈，到时候我们这件事可以告诉大家自己要在这里面怎么操作啊，我只是告诉你们在这里面怎么操作啊，到时候具体的话我们去 ca， 呃，去 ug 里面更好做啊，因为有的时候这个就是这个这些地方做的话，呃，不是做的那么好啊，就是没有那么好看 这里啊，然后呢？这边还要不要一个？你看它是对称的啊？听清楚啊，因为我们这个产品本身它就对称键，所以说它是一个，就是，所以它是一个对称的一个零件啊，理解我讲了吗？各位啊？理不理解我讲的 啊？理解我讲同学，来先给我敲个六啊，就是就是他这个地方，他是一个我们叫的一个对称的一个零件嘛，就是他这个对称的零件，比如说你在这里 修一个啊，就是你先把它分成这几个，这几把刀嘛，你看中间这里把大刀啊，中间这把大刀的话，其实理论上来说，我们肯定，因为我们这里现在修完边嘛，然后这里在分离嘛，其实你这个中间这个地方肯定到时候会有一把刀的，就是比如说中间这地方其实也会有刀的。我举个例子啊，我先跟你连起来啊， 那但是在这里面看，大家看，因为它是对称的，你看到没有？你还不好连着它看到没有？对，它是对称的，大家看到没有？所以说你看这个软件呢，它就是像这个地方呢，你就不好去分了，在这个里面，在这里面不好分，听见没有？看到没有？ 就是你在这里面，你看他不好分的，看一下，你看，你看，所以这个地方我们先取消这个，哦，妈的，把他退出去了，等一下，等一下，把他退出去了，搞死了。因为他这个里的面啊，把他退出去了，再操作一下这个地方，我就大概在这里告诉你们这个命令怎么用啊？ 这个刀子，我们去去那个在功法图里面再来做这个东西啊，这里我只是大概做一下，到时候我们去我们的功法图里面啊，去做一下这个地方，因为等一下我们在功法图里面，我还要告诉大家，为什么分刀要这样分啊？比如说这个刀口，为什么这里啊？不，不分个这样的啊？但是现在的话，我们，呃， 现在的话我们就先讲吧，先把分出来再说啊，先分一下，分一下再说啊，等一下 啊，又死机了啊？不是说又死机了去了。你看分完以后呢，就开始他这个地方呢分成两序吗？比如这里红色的一序，然后这个地方是一序啊，就是我们只是先看一下大概的，等下我们再来做完整的是不是？那这个地方呢？大概的这个刀口其实你可以排布一下，比如说这里 这把刀，这把刀你可不可以在这把刀的基础上啊，在这里再修剪呢？你看这个刀他已经修剪不了了，看见没有？他已经修剪不了了。如果你要你想在这个基础上，那就修剪，你是修不了的，因为他只能让你允许，他只能允许让你在那个， 在那个你的原始的这个地方去修剪。听明白没有？各位，但是你可以看一下，看一下做的标题，可以。呃，展示一下它的一个看不？不显示，就是我不 看这个分刀看见没有？看见没有就是我这是等于就是这个英文的意思。就是我不看啊，看见没有。那你勾选，然后你想进一步去修改他，我举个例子啊。我举个例子嘛，你看 这个时候你想再进一步的修改它，你可以选择看这个地方，他就没有了。如果说你点击这个他就没有了，知道没有，所以你不要去点他知道没有，所以我要注意一些细节啊。这里看到没有，那你想把这个地方再来分，你看能不能分嘛？你看分一下 这个调。分不了啊，其实我以前也研究过一下这个， 本来我是想把它分一下，哎，这个地方怎么分不了了？其实我当时记得是可以分的， 我看下是我哪里，我是可以分的，这里啊，不要对称，看清楚啊，记住了，不要对称啊，不要对称。看到同学来给我敲个六，记住了，这个地方你不要勾选他的对称，他就可以。但是你因为你对面的话，我是为了省时间啊，别看这里啊，我举个例子，在这分过来， 是吧？ 大概嘛？然后这个地方也是啊，可能你这里，比如说你这里也分把刀，刀分把刀出来啊， 就是你不对称嘛，中间，中间这个点我不要啊，中间点我不要看见没有。然后呢，这个地方呢？比如说这个地方呢？我到时候这个地方呢，要不要呃分一把小刀呢？那这个时候刀子我们具体问题，可能这个点要分刀的，因为这里跟这里不好切的，这里跟这里肯定不好切的，你 讲都不用想，我也告诉你们这个地方肯定不好贴的，但是我们现在是学习这个软件，我先告诉你们这样做啊，到时候去那个公益做公益的时候，大家详细的来讲来，这个地方，你看这个地方肯定是要分刀的，但是我们现在先不分，好吧，这样的， 那这边你看这边这把刀，你看这里是不是其实那这样的话，这两把刀连在一起的话，那你也不好切啊，也不好分开啊，其实你中间这个地方呢，还要给他分一把刀出来 啊，中间这个的，如果你举个例子啊，我是教你们命令的，你看要想其实这个地方呢，你这个地方看见的表现，移过来一点啊，到这里啊，看清楚， 是吧？然后这个地方呢移过来，把移到这个根部这来看清楚啊，你要因为我们公 工作当中我们还是要考虑这个，就是我们工作当中我们还是要考虑这个刀怎么怎么分吗？还是要考虑下这刀口怎么分的啊？你看清楚啊，然后我们要把它连掉吗？就是你要连掉，比如说我这把刀在这里，这把刀呢？那这把刀这样分不就可以了吗？ 那这里我们就不分了啊，就说这个就要根据我们到时候那个分实际的一个后面的连料的工序，因为我们现在还没去看连料这个地方，肯定是这个地方肯定等到后面来切的啊， 比如这个地方，比如他这个地方还连着一点料，然后面最后分，最后分膜的时候啊，最后分切的时候可能说就是这个地方最后切，还有这个地方两个地方带料嘛， 这个产品两个地方要连在一起嘛，最后分离嘛，我其他的地方我可能会在前面把它切掉嘛，理解吗？理解。同学，来六六走起来啊，这就对于工艺啊，这就不是操作了啊，这跟你操作软件不一样，你还要考虑 这些问题理解吗？好，保存一下，这是我们修边分到这里有两个重要的知识点给你们讲了啊，一定要注意分刀的时候无论，哎，这里我怎么分不了呢？中间这里一定要注意它的细节啊，选择不对称就可以了啊。

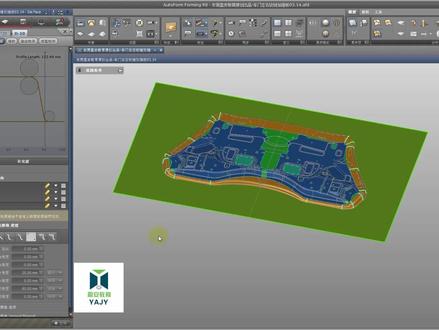

15:14查看AI文稿AI文稿各位学员上节课啊，我们已经把补充面这个地方的一些内容啊，就是说把这个呃磨面了，叫做磨面啊，在 c 一分析里面这个叫， 就说在 c 一分析里面了，这个叫做磨面吗？对不对？就是我们磨面设计啊，就在 c 一里面有个叫磨面设计的啊，大部分呢，大部分我们已经讲完了啊，就是大部分的里面的命令了一些，然后一些东西我也给你们在这里大概讲了一下啊，讲了一下，然后呢接下来呢？我们往下走， 哎，点错了，往下走。接下来我们这里有个秘密，这里有个叫修改，上次给大家讲过了啊，这个就不再重复修改个，只是说你哪些地方做的不好啊？你可以在这个地方啊，去人为的啊，再去完善，再去修改。这里呢要给你给大家讲个事情，这里个叫修边检测， 为什么要这个修边检测？跟我们前面听着，跟我们在导入产品这里的修边检测，就是检这个，这个这里，这个地方叫什么？叫检测？角度看到没有？这个地方只是检测啊，你每个地方的角度是什么样子的？他不是我们的修边， 比如说你看这个地方你修边肯定是摊平的吗？对不对？好，所以说这个地方，然后呢给大家讲一下，以前听清楚，以前有一批同学 就没有去搞这个东西啊，就是没有去做这一步啊，没有去做这一步，然后呢就直接来到了这个做分析这个地方，那会有什么问题呢？给你们看一下，举个例子， 先给你们讲，你们就知道那个地方为什么要做举个例子，我打开这个给你们看一下，你看这个地方的修边是这样的竖起来的，你们有没有发现他是和我们的产品跟我们的产品是一个方向了？那你看， 那你在修剪的时候是，是你是，你是想要这样修剪吗？你肯定是要修剪这个摊平的面上的这个，这样值得修剪了，对不对？那我那他， 所以说你看这样的问题就出来了，那你看这里工具体这里啊，工具体这个地方，他这个地方呢是自动的，为什么叫自动呢？就是说他是自动去获取你的修边线，懂我意思没有？但是呢，你现在却没有修边线给他自动获取，所以这个地方记住了， 就在这里看清楚啊，这个地方很重要啊，给你们讲一下，把这关掉。这个时候呢，我们要点一下修边检测，记住了啊，一定要记住这里啊，然后增加修边检测，增加一下他看清楚 增加完以后，增加完以后，当然你这里可以进行一个设置啊，其实这个设置这个东西对我们，对于我们做公益的人来说没有意 呀，可能说做那种产品的，因为他的一些边系啊，他要修改吗？啊？因为我们做那个就是我们啊，因为我们毕竟是做那个，就是做这个， 就是我们是做这种啊，只是检测他一个角度的一些问题，知道没有啊？比如一些几何角度啊，间隙啊，你要不要严？你说你的长度啊，要不要和严一点啊？啊？一些啊？这些这些这些数据，但是对我们分析来说意义不是很大。当然你可以去改啊，比如设置这里，你可以去改啊，这里修边这个地方间隙啊， 我先演，我先应用一下啊，先应用一下，我们来看一下，先应用出来，这样的话大家比较直观的可以看到，因为你现在没有应用出来， 你也看不出来。好，大家看清楚没有？这个时候他才叫真正的修边的线，你看没有，咱们摊平了。然后呢，我们现在版本呢，跟这里会给你做了个接道口，看到这来给我敲个一啊，就是现在这个版本啊，就是现在 这个版本呢，他是给你做了个街道口的，以前的话他是不会给你做街道口的，以前是不做街道口啊。那我们这里的命令一个个来演示一下给大家看啊，其实不是很重要啊，第一个间隙，修边的个间隙，举个例子， 深度、长度你，你搞大一点，我说了我们这个这个月我们是边带的软件，然后顺便教了一些你们公益，但是我们主要以软件的命令去掌握为主啊。你看， 你看下他，你们看下他有什么用啊？我们就看看一头吧，看哪个哪个地方有变化，放大一点啊，应用一下，我们现在从从三改到了三十，对不对？你看哪个地方有变化？注意他 看他的变化，看没有，他其实没有，没有什么地方有变化，他有的变化是哪个地方变了，他是这个这个地方，是这些地方，看见没有？这这这，这是你的什么接刀口的长度？ 就是我们做街道口的，是吧？对不对啊？我们做街道口的时候，这里有个直升长度嘛，走这里个长度嘛，这是把这个长度变长了，看清楚没有？那比如说三，再看清，再看一遍啊， 这就是我们所谓的街道口啊，其实这个地方就是街道口做街道口的一些数据啊，但是我们一般在工艺里面的话，会在 cae 就在三金软件里面做，不会在 cae 里面就做这个东西啊，看见没有？而且我们到这不同的客户，不同的料后，不同的产品，他有不同的一个切口深度啊，很显然这个是深度，我不用我多说吧， 但是我给你们演示一下，一样的搞个三，搞多一倍你能看的清楚啊？这是给大家讲下这个地方啊，看一下，等下有同学问老子这个啥意思啊？来一个一个给你们演示一下，看到没有？看到没有？来给我敲个三，就是这个意思啊。那改回去啊，改回去，因为你这个长度跟深度他 是对称的吗？要不你的身子不够，还没有这里的延伸。延伸是指哪里呢？再看一下，延伸其实就指这个地方要延伸过来，就是你这个胶刀的地方吗？你们看一下吧，我把这改成三了， 我都改成三，这样翻了三倍吗？很明显的可以看得到啊，否的话你不好看啊，这就是最好的这个对比。你们看一下这个地方看见没有？那这个地方他就连过来了，你们看到没有？是不是那等于这个地方就把它连了个整的，连着一个整的一片呢？ 有没有你把它连着给整了一片，那这样的话我们的接刀这样的话是不行的，是不是我们在做接刀的时候都知道，对吧？你画结构的时候也知道你的接刀，你的那个两把交叉的地方的刀口会是这样的吗？不是的啊， 所以说其实很多时候呢，这些地方呢啊，一般你在在分析的时候，我说的是分析啊，在分析的时候呢，我们只要默认他就可以，因为我们只想得到一个结果， 看到没有？那下面是什么呢？修边线的一个分析啊，下面就是，就是你每个地方的，这个就不用说了吗？你看你每个地方的分享，你点一下他看没有？你点一下这个地方，你看他这个这个地方，你看你看，你点一下他就变成黄色的，你看没有？然后你点这个边也是一样的啊，就在这个地方 哎，他就在这里，你看看到没有？看到？下来敲个六啊？看到下来敲个六，你看到没有？这样的？看到没有？ 看没有啊？这是他的修边啊，看清楚啊，这是他的修边啊，这是他的一个修边的一个一些东西吧，应该一些箭头，因为我们有侧修边嘛。 那你是不是有这个下面有侧冲拱，是不是有侧冲拱？是不是那侧冲拱的箭头？他给你表示出来了吗？你可以表示吗？看见没有？好，这下面这个是什么呢？看见的，我看有没有翻译出来没有翻译，我看有没有翻译出来。这里是展开看，这 是原始的一个模型吗？你看这个地方是什么呢？叫展开，展开的面片的个边界。什么意思呢？直接来啊，说多没有意思啊，这里就是一个啊，比如你自动的，不能说，你就复制，你就编辑，你就拷贝这个修边线啊，比如说你编辑他 啊，你编辑个修边线嘛，你编辑他嘛，我们就是把这个修边线的编嘛，这个外框嘛，看没有，你就编辑他，举个例子啊，我只举个例子，比如你编的编成方形的，那你的这个修边的这个，那你的这个这个地方呢？就会变成一个方形的一个刀嘛，直到这个出来，看到没有？ 就这个意思啊，但是我们这里不改取消，这是告诉你们啊，然后这里你可以编辑这。是啊，说错了，编辑是这样的，这里呢，你可以复呃，去复制，复制某一个段落啊，点在这里复制某一个段落出来啊，复制某个段落出来，然后来进行这里的编辑去应用，去编辑他们 啊，你编辑这个地方，你看看没有，他按了你这个方向没有用的，所以我们不要去改这些东西啊，看到没有啊？这里，然后这里是一个最一般都是默认他自动就行了。 好，这是这些地方，接下来我们也想看一下，这才是真正的一个修边的，一个修边的一个工艺，以及我们的修边的模具的一个角度问题了。那这个时候我们可以看一下，这里 前面就讲过了修边角度的检测，其实你在这个地方你才可以看他的一个修边的角度是否能够达到，比如说二十负二十，你现在才可以很好的看得到啊，有没有超过我们的，你看前面讲过了这个秘密啊？我不，我就快一点讲啊，哎，点错了，没点到，哎 哎。操作范围你看是不是？那这个一个一个修边的一个操作范围，你看 没有，只有这个地方有一点点超出了，大家看见没有？只有这个地方有一点点啊，一点点啊，其他地方都没有超出啊，其他地方应该没有超出，这里也没有超出。那这一点点的，这一点点是因为你这个面，是因为你这个这个外挂做的这个面肯定是做的不是那么顺啊，其实这个地方肯定不是这样的，肯定可以做得到的。我们把它关掉， 关掉它回到这个地方来，就说你这个时候你才能看得到，哪些地方能够做得到？哪些地方做不到？看见没有？在这里检测啊？最终的一个修边线的检测是在这里看一下，理解吗？那这里我们把它换回来，我要讲的是什么呢？我要讲的是什么？呃， 哎，我要讲这个事情，你看，因为这个地方面品不好，你看你关掉它，哎，你关掉它嘛，因为这个地方，你看你的面品，这个地方我们做的时候不是那么好，那你真正在工艺里面，你的地方跟这个地方肯定不是这样的。听清楚啊，做工艺的时候 这个地方肯定不是这样的，因为这个软件他没有办法做到我们想要那种想要的那种，那种工艺的那种。呃，那个造型，懂我意思，没有 中文意思的同学来先敲个一啊。所以说这个软件他只能说在大的方向上面给予我们一个大的一个方向去判断，没有大问题。然后呢？我们还到中，要去到我们三 d 软件里面去把它做出我们的造型面来，或者工艺面去造出来，然后这个地方肯定不一样的，那你回到这个地方吧，补充面这里，你看这个地方，你看这个地方， 那这个地方他一个这样的一个断叉的，看见没有？那我这个地方在做工艺的时候，我这个地方我肯定是跟这个地方面，跟这个面，这个地方是平台的，是平过来的，这样平出来的，知道没有？就这个地方会有个断叉的平出来的理解吗？那你这个修边在这上面的，而不是在斜面上，因为你的现在的修边这样是在斜面上的，所以刚才我们看修边线检测这个地方是 不能满足我们的修边线检测的，理解。不啊，老师在 cad 里面做的拉延，剩下的工序在 ug 里面做，然后再导进来，可以吗？可以啊，是这样的，本来就是你在这里你只是做做，你只是做大概的拉延嘛， 对不对？你只是做大哥的分析吗？然后所有的桌面全部在邮寄里面做完，做完以后再进行，再进行全工序分析啊，对吧？再进行再一次分析啊，我们在上一个案例里面不是讲过了吗？对不对？我们上一个案例不就这么讲的吗？分析完以后做公益，公益做完以后再做分析。 是，就是这样的。好，接下来这是我们对于修变线检测明白了没有？明白。同学来跟我花花遛起来啊，遛起来诚心检测呢？诚心检测这个东西其实没有意义啊，所谓的诚心检测就是我们前面讲的那种，我们前面这次不是讲过了吗？诚心检测看到没有？ 是一模一样的嘛？因为我们现在没有改什么东西嘛，其实是一样的，但是你要做一下嘛，没有关系啊，比如说我们放中间， 你展开一下，你可以应用一下，没关系的，你自己可以看一下他这个地方的成型检测和前面那个地方的成型检测他肯定是不一样的，为什么？因为你前面的并没有做拉延面，对吧？你是按着，你是按着有翻边的地方， 呃，一个的一个那种成型的检测去做的，但是我们现在呢是完完全全按照我们拉伸的一个这种检测去做的，对吧？按照我们拉伸的检测这个地方的数据我记得我应该给你们讲过了，我看下，我这里没有写出来啊，这里啊 啊，这里啊，呃，这里，你看这里一个为什么我给到零点五呢？当然你也可以，你也可以直接给他一啊，因为这里的展开呢，他是根据。第一你是用拉 伸来做还是用我们的那个折弯来做？比如说你用折弯来做，你就把它做到零零展开的时候，如果你用，因为拉伸的延展性或者材料的收缩性更大嘛，所以说他的展开会更大，我们可以直接演示给你们看了，看清楚同学们这个时候这个成绩简字这里出来几个东西给大家看。第一个 啊，你看我们展开了一个，这是展开了一个边缘吗？这是他展开的边缘啊。第二个这里有个，我们叫什么呢？就是你拉伸的时候，这里不是一个，呃，那个叫那个，呃呃。 就是那个那个收缩线吗？收到了那个那个印花指数线吗？看，没有，他这里你看看没有像，比如说如果你是外版第一种，如果你是外版的话，这个地方到时候这个这种不能有这种硬痕的吗？就是你拉严的时候这周围肯定是有硬痕的， 对不对？哎，我看一下，我这里没给你们写出来啊，这个叫哦没有写出来，是不是 啊？这没有写好了后面再给你们讲啊，等讲下的时候再给你们提一下吧。这里我看一下。我，我已看。呃，其实这个我们在以前的讲课的资料里面有给大家讲的，就以前的讲课资料里面我们是有的，这个是在我们的。呃，哪里讲的来这个东西啊？ 啊？在这个结果里面，但是我讲结果再跟你们来讲一下这个。好吧，你现在知道就是你看这个地，他给你展开了，然后这个地方呢？给你展开了一个拉一个我们的，那你看镜子看这个地方，比如说我放的拉盐，这个地方看清楚，你看他这个展开线呢？ 你看它的这个展开线，你看拉延，对不对？你放个零看，没有它的展开，这个外形的展开是 不一样的，看见没有看清楚啊？所以说，所以说这个这里的展开只是我们用来大概用一下啊，所以我一般搞个零点五就好了，好吧。啊？所以说这个没有太大的一个意义啊。这个地方只是我们要了解一下。如果有一天啊，有人问你，比如说有人问你这个划一线， 比如说你的划一线啊，我们这里没做分析啊，没，这里没做分析，就是划一线嘛，这是我们的书桌线嘛，一个划一线嘛，到时你看结果的时候，其实这个地方就这个意思，这里的就是类似于我们的划一线，我们做外版件的时候，因为我当然我们不教外版件啊，就是做外版件的时候， 比如我那个门盖外板件的时候，他门盖是这样上去的吗？对不对？那他不允许你的划一线跑到门板上面去，因为当然，因为举个例子，比如你这里修壁修剪掉无所谓嘛，但是你的里面你是不允许有划一线的，因为你有划一线的话，那个门的外板了就会有一 印子，你是消除不了的，理解吗？只是说我们内板件你可能没有那么重要啊，有那么一点划，有那么一点的划划。呃，划那个线呢？有那么一点印子啊，是没有问题的。理解吗？各位 点同学来六六走起来，这就我们刚才这个这个地方就是划一线了，以后你要注意一点点，当然这个不是完全的划一线，这就搜索一个拉人的一个过程啊，这个对我们做外版内版来说没有太大意义啊，没有太大意义。好，了解到这个完以后保存一下， 我们主要了解修边检测，这才是我们重点的要讲的这个东西你只是说因为你前面都已经展开了，还有就是我们这种产品一般都是用板料 是吧？肯定是用板料拉严完以后再修边的。那你这个展开的话只是作为一个参考，就是你展开这个外形呢？这个地方不是个展开吗？他只是作为我们这个参考吗？等下你给板料的时候，给板料的时候作为一个参考吗？理解吗？你看 你看，如果你往外走，你看你，你打到最外面，他板料线更大一点，你打到最，你打到最前面去做拉严的时候，你看你的板料线更小，看到没有？所以这个东西你们根据自己情况去调整就可以了。好吧。
19盈安冲压模具设计

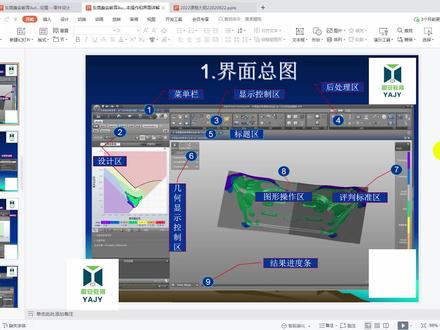

07:58查看AI文稿AI文稿天啊，各位同学啊，呃，各位同学啊，那那么从今天晚上开始啊，我们正式步入了我们的 ce 公益分析班啊，在我们的 ce 公益分析班里面，我们今天先来学习我们的 r 八一个软件的一个学习， 那么在阿巴软件学习时候，我们主要分为四个章节啊，主要分四个章节来学习，当然呃，里面可能有很多很多很多命令啊，但是有些东西呢啊，不是用在我们搞模具设计上面的理解啊，就像我们 ug 软件， cad 软件，我们也没有把里面的所有的功能， 所有的功能都学习一遍，大家是不是所以说我们主要是针对于我们在做公益的时候啊，所要用到的一个啊，一些东西理解吗？好，那我们先今天先来学习我们的第一章节，软件基本的操作和界面。 好，软件的基本界面跟操作呢？我们又分为了第一个界面总总图，第二个菜单栏，第三个设计区，第四个显示工具区，然后等等啊，这十大物就是这十大功能区， 你就是说以后我们会用到这十大功能区的啊，以后我们会用到这十大功能区，听见没有？听见没有？好，大家有问题可以在公屏上提出来啊，好吧，好，首先我们来看， 等一下，首先我们来看啊，第一个是我们的鼠标的一个用法。 t 鼠标的用法呀， 啊，第一个是鼠标的用法，鼠标的用法跟鼠标的组合键的一个操作啊，是怎么操作呢？看清楚啊，在下面这里给大家写了，大家都知道我们的鼠标呢分为三个键啊，左键， 左键呢，我们一般点选取，我打开 cad， 我打开这里啊，看清楚啊，这是我们等下要看的，什么意思呢？先隐藏一下，一点点讲给大家听啊。呃， 这不是零件吗？给他看一下，哎， 等一下，呃，打到这来吧，因为这个是在后面去了， 选这俩大家看一下。就是说大家看清楚啊，我们的鼠标的左键啊，这个很重要啊，以后等后面你操作连鼠标都不会用的话，你基本上是没办法操作的。首先看清楚，我们鼠标的左键呢，在我们的这个软件里面呢，最多的选择功能呢，就是点取它，大家看清楚啊，比如说 我要选这个面，那你用鼠标的左键点一下，大家看到没有，看到中间来跟老师敲个一啊？看到中间跟我敲个一啊。就是第一个， 一定要注意啊，这是我们在我们的 c a 一系统科制里面要学习的第二个中介，中介是用来做什么的呢？中介他主要是用来缩放的，比如说我我我我这个产品在这个地方，是吧？我要把它放远一点，我举个例子啊，我要把它放远一点，哎，我要把它放近一点。 那么你往前啊，往你滚轮，往前的话他是变小，往你身边的话他是变大，看见没有？就是往前变小，往后往你身边就变大， 这这是这要注意啊，这是他的默认的，我现在讲的是默认的操作啊，我们没有去改他的，你可以改到后面啊，我先不说改，然后呢？右键呢？显示弹出的菜单。什么意思啊？你看嘛，右键， 你看你右键，右键的话，他就会显示一些啊，这些啊，这些文件的一些材料，就像我们，呃， ug 软件一样的，我右键啊，选择一下其他东西啊，比如说这个，现在你来看的是什么东西啊？看到没有？看见了没有啊？比如说你看到这个你可以改啊，看到没有啊，右键啊，你可以把它改回去啊， 好，这就是他的三个键的一个功能，单独用啊，这现在我们用，我们现在讲的是这个键属于单独用的一个功能啊，他还有组合键，看清楚这个都要先先要学习的组合键是什么呢？组合键 赶紧走，那么这里就有我们的组合键了，组合键 shift 加 m 一是是知道是哪个键不？现在知道 m 一是哪个键， m 一就是我们的左键，听清楚啊， m 一就是我们的左键了， m 二是我们的中键了， m 三是我们的右键了，这是我们，这是我们未来， 方便用大家记取了一个代码啊， m 一 m m 三，看见没有？来，首先看清楚，我们 shift 加 m 来连续选面，以后你要连续选面的嘛？举个例子，我们用鼠标的左键 点一下这个面，是吧？鼠标的左键了，我点一下这个面，但是呢，我想我，我又想着选择这个面，选这个面嘛，是不是，那你就没有了，没有他只能选一个面，对不对？那这个时候你按住 shift 键，你看 他就可以连续的连续选择，看到没有？看到就来给老师敲个二啊，所有的系统班的同学们了，这个是很重要的，今天晚上讲的，虽然说讲的是呃界面的第一章节的操作，但是以后的课程你连命令鼠标跟键盘没有办法，很好的 去融融洽的话，你很难去操作的，可以告诉你啊，记住了啊，这是今天晚上着重讲的东西啊。第二个， shift 加 啊， shift 加我们的中间移动命令，因为我们要移动他吗？有的时候我们要左右上下移动，是不是你 shift， 然后按照鼠标的中间，你看上下左右， 看到没有？好，这就记住了，每个命令我给你们操作一遍啊。第三个命令是我们按住我们的 ctrl 加 m 一移除，我们选多选的面，举个例子啊同学们， 有的时候呢，我们选面的时候呢，肯定肯定选多了吗？比如我选面，我举个例子，我选了这么多面，我选多了，对不对？我选多了这么多面，对不对？那我选多了以后，但是呢，我这个面是不要的，那我按住 ctrl 的，然后按住鼠标的左键，再点一下，点一下它，它就没有了， 还没有，就是你看你点一下他，点一下他，点一下他，类似于我们叫三啊，就是取消我们的这种不需要的面。记住了啊，这里给大家先操作一遍啊，一点点来，然后呢，这里呢啊， 就是也是放大缩小啊，其实这呃一样的，大家看，你看，看清楚啊，来，按住 ctrl 的 看没有，中间放大缩小，看没有看见没有，看见了吗？就你放大缩小啊，看见没有 看清楚啊，这个放大缩小自己下了课以后啊，等下去练习一下，要熟练一下这些地方啊。然后呢，艾特加 m 一是测量的，因为我们有时候要测量吗？有时候要测量啊，比如说你看清楚啊，测量，你看按照他 看没有，看见没有，你就能测量这个距离，看到没有，看到没有，各位，看见没有，是不是测量 基本的命令，要知道啊，好，还一个是还一个是什么命令呢？我们先把基本的命令讲完，还一个就是 ad 加 m r 局部放大。举个例子 啊，大家看你测量完以后，这个地方不是显示一个尺寸吗？那我不想要这个尺寸怎么办呢？按住你鼠标，按住你键盘的最左上角那个键啊，键盘最少就要讲那个 e s c。 啊， 我们键盘的最左下角不是一个这个秘密吗？ esc， 记住了啊，这叫退出。退出去吗？记住了啊，让我按一下，看清楚没有了，退出去，明白没有？然后我们局部放大 艾特按住我们中间，你看看见没有？哎，我就放在这一点点，就是我，我看局部的地方吗？看局部的看没有？那么搞，搞完以后我想看全部的呢，这里有个叉，看见了没有？ 看见没有？各位，这里个叉啊，这里个叉看见没有？点一下这个叉叉他就回来了，明白没有？明白？同学，来给老师敲个八啊，给老师敲个八，这是我们讲解的第一章节里面给大家讲解的鼠，就是第一章节里面讲解的叫鼠标的用法。 如果你的鼠标跟键盘的组合键，这是我们必须要学习的理解吗？ 你也同意来跟我敲吧，那我保存一下啊。
194盈安冲压模具设计

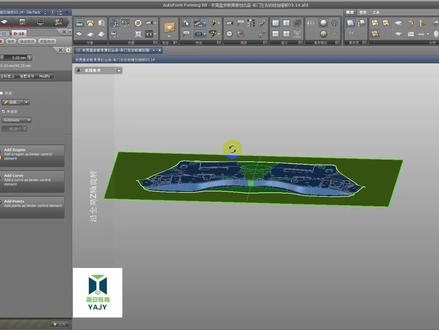

24:04查看AI文稿AI文稿来，我们往后走，接下来呢我们就来了个补充面啊，补充面了，补充面这个地方呢啊，补充面这个地方呢，相对来说呢，他又简单一些啊，他又简单一些了。 这个零件压量面啊，这个我讲过了啊，这个零件修剪啊，这个我们补充面，补充面就这样的，我们现在把它补充了，看一下就是你的补充面了，就来这里做这几个东西啊，看清楚啊，补充面这些地方，我们来讲这几个地方啊，来给大家，来给大家讲一下这些地方啊， 来，我们从这头上开始讲，首先我们进来以后这里有添加补充面，给你添加部分的补充面啊，就是部分的吗？你比如说我添加整个补充面，赶紧走，他由你这个修边这个线外形，然后给你自动生成一个我们的拉延的一个 补充面，这样的，就它可以自动生成一个这样的。那你看啊，这个地方，这个就我们就要说到了这没有 这个地方的台阶就比较矮了，看见没有？是不是这个地方的台阶他就比较矮了？看见没有这个地方就到这个地方的台阶啊，他就比较矮，是不是？那，那就像我们说的，那我们就可以去刚才那个地方， 就可以去刚才那个地方啊，去给他进行一个修改，比如说这个面这个地方呢，给他降下一点呢，你们看清楚啊，不要降十个毫米，看清楚啊，降过来，然后你在这里应用一下， 这就是刚才我们说那个压料面往下平移的一个作用，看这就一个台阶了，看没有？因为我们压料这个样刚好一个台阶，看没有好。第二种 就先给你们讲这里面的两种啊，关掉，哎，点错了，差点把这个删掉了。这里啊，增加局部的，什么意思呢？举个例子嘛，我就是要增加这里到这个地方， 局部这一码，我们增加局部这个地方，我就是局部，这个地方呢，我就增加他的一个这个工艺的一个补充面 啊。局部的看清楚啊，就局部吗？等于我这个地方呢是不增加的啊，就这个地方不增加，这两边不增加啊，两边不增加就增加这个地方啊，看没有就增加这个地方，把它做一个工艺补充面 啊。那这个地方如果说我们这个地方要把这个台阶抬上去看一下，不要有这种台阶啊，看清楚，不要有这种台阶，你看一下，然后应用一下， 这个地方就不会有断叉，因为我们刚才把它降下十个毫米来了。看清楚啊，是不是啊？这是一个啊？就说首先你先了解一下这个地方有两个功能，一个是这样的功能，是不是一个就是这样的一个全部增加一个呢？是可以增加局部的啊？还有就是你看这个地方的面它是不平 平的，你看这样的颜色上面这个地方不平。看见没有？看见没有？这个地方是不平的，看见没有？看见没有。好，这个时候呢，看清楚啊，看清楚，这个地方是不平，对不对啊？不平。所以我们刚才就说了，你可以在这个地方呢， 就是你可以在这个地方就可以修改他了。我举个例子啊，看清楚啊，就你可以在这个地方，比如说我发现这个不平嘛，我要把它修改掉，正好我们举个例子啊，看这里，我不使用这个地方，就是我不使用这个地方，然后呢，我只是把这个地方呢单独的给他补起一点点来，看清楚啊， 单独的补啊，就是我们说的如果说，哎，觉得在后面这里有缺陷的时候，我可以怎么去补他 啊？就这样的，因为我这里一点点就补起来嘛，一点点把它补起来，看到没有？那补完以后呢？那你再来到这个补充面这里，我们再来讲嘛，再来讲看一下，那你增加补充面，确定 好应用一下，应用一下，那这个地方呢？他就从这里面延伸出来，看到没有？ 看没有，他就从这里面，再给你从这个里面啊，这个台阶这个里面了，给你延伸出来了，那这样的话又比你刚才那个地方要好一些，是不是比你刚才那个地方好一些？因为他这个地方这个地方面品就更平了吗？而没有起皱，没有那种波浪形的吗？理解吗？ 是不是？当然你也可以这样看清楚给你们讲课，这是关掉啊，关掉，关掉，你可在哪里来？在修改这个地方，直接回到这个地方，就是我不想，我不想要他自动去填充 这一节啊，就是我不想让它自动填中这一节，听见没有？就是我不想让它填中吧？我就是我不想让它填中这一节。看清楚啊，我们怎么做呢？大家看清楚啊，怎么做这一节啊？ 看清楚啊，首先呢，我们可以，其实我们可以把这个调回去啊，因为我们刚才上节课讲的时候是因为我们这里做了个面嘛。 啊？调回去啊，这我们前面就是在这里的啊，看清楚，这就是教你们命令，来来去去怎么去运运的啊？这个地方不要，这个地方还是这样的嘛，这个地方我们还是这个地方填充一下啊。这地方不好看啊，我忘记了，不好看哎。 感应加 j 返回去啊返回去啊，我们这样啊，可以，这里这个呢，我们手动这个地方填充一下，这里看清楚啊，还把这填充一下， 好，看清楚了没有？那这个时候教你们另外一个命令，这个命令一定要注意这个地方啊，这个时候你也是用这个全部自动看清楚，全部自动啊，然后这里我们做了三百， 不能做了一千这个地方不能做了一千。这里啊，看清楚，我要讲的是另外一个命令，记住了啊，前面这个命令你们刚才讲过，你们应该知道了，我要讲是什么命令呢？因为我不想要这个地方沿出来，对不对？看清楚， 这个地方呢？你可以把它转换成看清楚啊，点这个地方一个转换，转换，转换完以后他就把它分成若干个了，看见没有， 他就把它分成很多个，很多普通面了，是不是？那比如说你第九个我不要，我把第九个删掉，看见没有，然后我就这样他就可以得到我，其他的都还是想要的嘛，因为我只是这个地方不想要嘛，理解没有？ 理解，同学来敲个一啊，那其他地方呢？当然啊，其他地方你要随之而来啊，一起更改啊。因为你前面改了，所以说你改最前面你就会很多地方就说都要去修改他啊，就是你很多很多地方都要去修改他了啊，赶紧走， 就你很多地方，那这个这里，比如这里降下来给他十个毫米的一个台阶啊， 啊？给 cm 台阶啊，应用一下， 看到没有？那你这个地方的面就比刚才那个面品要好一些，然后呢这些地方呢？我用了可以让它形成一个很好的一个过渡，对不对？好。这个地方呢？ 这个压料面，这个地方呢，我们要看一下翻边在哪里？你要超过你的翻边面呢？我们是不是以前这个讲工艺的时候要知道超过他的翻边面对不对？那你看一下这里的翻边面在耳角上面， 他是不是啊？角上面是不是啊？角下面，这是刀口吗？等于这个刀口都在啊角上面，是不是？那我们要尽量使这个地方呢，把它拉大一些，尽量做大， 就是你尽量把这些地方呢把它变大，变大的话在哪里变呢？首先第一个这里你可以拉他啊，这里你可以拉他的宽度啊，我们最简单的方法就你看看清楚啊，这里有个宽度，你看没有？这就你这个这个平台的宽度吗？然后他的宽度在哪里呢？你们可以看啊，这里有个宽度 三十看没有？三十的宽度看没有。比如说你给个六十，我举个例子啊，你看着你给了六十以后，你这里也是翻边 点一下啊，这我们还没点应用啊，要填先点应用啊， 你看这个边是不是更宽了？就这个边他是不是就是更宽上去了啊？理解吗？各位？ 呃，大家理不理解这个地方就说呃，当，呃，就是有的时候我们这个地方比较窄的时候啊， 一定要把你的就是你的耳角啊，修边线了，尽量不要在你的那个耳角上面啊，就是我们排工艺的时候，就你排工艺的时候就尽量不要在你的那个。呃，就是你的那个修边啊，那个面上面，你尽量呢让他在你的这个嗯 平面上去切啊，就尽量让他在你的平面上去切掉他。你看那你现在在哪里呢？在不在平面上尽量在这个平面上去切。 产品的赞，我们说产品，你看这还不够，这是不是不够？他还在下面看没有他在耳角这里看没有。这个地方够了啊，你看这边够了，这边已经在平面上，这边不用说，这边本来就在平面上的。这是产品 主要是看这个地方主要是看这个地方主要是看这边看没有。你主要主要的一个方式啊 主要的一个就是看这个地方。好，那这个地方呢？我们怎么做呢？你先延到，先把它延伸到，应该延个七十，够了吧？八十，我估计这要延八十啊， 先沿个八十出来，我先满足这边等两遍我再来教你们怎么改啊。我们先看一下，先把这个最大的地方先给他做出来。最大嘛，这就最大的地方嘛。 啊，刚好这里留下来啊，留下一个修边的一个我们一般这个地方要留五个毫米以上 留五个留五个毫米以上啊，就这个修边的地方啊修边的地方这个地方要留五个毫米以上。这个差不多啊差不多，当然你可以改稍微改一点点啊，稍微再润色一下。那其他地方呢？因为大家看啊，如果说你其他的地方这个地方我在修剪这里，那是不是比较浪费 掉？还有这个地方是不是很浪费掉？因为我这里只要在这里有个五个毫米，过来到最多八个毫米，那你这里头太多了，太浪费掉了，对不对啊？只有这一边不浪费掉，那我们怎么去修改这个地方呢？好，接下来 我们就来着重来讲一下这个地方我们怎么去调节他，就是因为有些啊地方呢，这个地方呢？我不需要，就是我不需要坐到这个地方来啊，浪费钱吧，就浪费钱吧， 啊，还有这个地方拐进去也不好，这个地方拐进去也不好，是不是？好，那我保证一下，等一下我们来讲这个地方我们应该怎么来做，好吧？ ok 啊，那这个时候我们刚才说了啊，因为这一边是可以满足了，对吧？因为这一边他是可以满足了，对不对？但是呢，我这一边他是不能去满足的，就是这一边他是不能去满足的，对不对？ 好，那我们看一下啊，看一下，首先呢我们可以把一些地方来给他分段，这里有个添加，我们刚才讲了这个叫添加我们的一个参考的匹配文件， 这说白了就是你要增加一个，呃，节度线呢？增加一个面，面品呢？这个地方我们就先做给你们看 啊，先做给大家看，一，一个一个来啊，先演示这个地方增加他，首先啊，大家看，我们肯，因为是从这个地方嘛，啊，从这个地方过渡嘛，那你肯定这个地方的过渡啊？线，等一下把这线把它变出来啊，点个总式吧， 我们点个总，是啊，省的这个线没有啊，早是总是要点个线，很烦呐，把这线给他搞出来啊。好，首先看清楚，增加这个地方，添加或者复制我们的一个洁面线，你看我们这个地方，肯定这个地方是不能变的， 你看这个地方是不能变的吗？对不对？那你在这里搞个线都没看见的，比如我在这个地方，就是我这个地方，我不变吗？看见就是我们这个地方不变，对不对？这是不变的，对不对？那这这一段呢？ 这一段呢？到哪里不变呢？你看这段到这个地方不变，因为这个地方他又不一样。那当然你要有个过渡啊，你不能嗖的一下到这来啊？人家很难受的，对不对？那你先到这个地方给他截断一个啊，截断一个线，这呢？你也给他截断一个线，他肯定要有个过渡嘛，他一定是要有个过渡的啊。 记住了啊，比如说你这里做这个地方，你这里这里一根嘛，那这里中间一根啊，这里一个过渡啊，这里把它截断过渡嘛，过渡时候把它过渡一下啊， 截断中间这里根线，比如你中间这根线到哪里来？因为这个线最大的外线到哪里啊？在这里啊？你放这里，那这个地方呢？一个结度线把它结到这个地方嘛？ 过渡嘛？从这个地方啊？不从从啊，就从。呃，这个地方嘛，那中间有个过渡嘛，这个过渡的一个过渡区域嘛。好，大概先看一下，大概先这样看一下，然后确定演示给你们看一下。确定 确定以后，首先一格格来，你先你点他，你先点他看一下啊，因为你那里不好看。这个地方呢？是多少呢？是八十，对不对啊？八十啊，那你看你这里，比如变个五十，先变个五十，你看下它效果啊，五十赶紧走。 五十啊，先给你演示一下 啊，因为他的总在翻边门看，这个地方看不够了啊，其实这个地方是不够的，五十这里是不够了，对不对？所以你这地方要多给个五十，前面要五十五，我们说了这个旁边这里要有，大概要有五个毫米嘛， 是不是？记住啊，用这个 mini 你看就可以局部去更改它就是你局部去更改，这个地方看，没有， 是吧？那比如说这个地方，你也是啊，有这个地方就直接来个五十五啊，先给他五十五，把这个地方先改过来啊，这个时候一点点改，你看一下嘛， 是不是就这个地方就是你一点点，就是你一点点一点的去改，那这个地方呢？比如说这个地方呢？你先不要，那这个地方呢？也是啊，那这个地方呢？哎，点错了，五十五，这里可以多一点，比如说七十或者六十啊？啊？六十吧，六十 就是你点点来改，我们就一点点来改啊，看清楚啊，这个地方 是不是好这个调呢？这个调是多少呢？这个调我们留个二十吧， 因为这个地方是一个主要是这个过街的地方，你们看怎么把它变得好看一点啊？一点点来啊，看他的变化，可能还要调的，你看 这里也是个二十，这不用看了，这肯定二十啊，但是你可以搞个十五啊。如果说这里的耳角比较小，但是我们的耳角一般这个地方会大一点啊，因为这么大的产品，你看这个地方就保证他一个断叉，这里一个平面看，没有修边的时候这里有个平面看没有。那你这个地方就把它修这个地方就把它收进去了， 是不是把这收进去了？是不是收进去了？好，那我们主要是看这些地方就是你我们主要是来看这些比较难看的地方啊。就是说难说错了，不是难看的地方啊，这些拐角的地方就是过渡的地方我们应该怎么把它调 调整的？就是就是你把过度的地方怎么把它调整的啊？更加 ok 或者说更加好看一点说白了就是好看一点啊，没什么 o 不 ok 啊，就是你把它调的好看一点啊那我们来调的好看看怎么样调好看一点啊？呃这个地方 呃这个地方三十。不要太急了因为这个地方但是跟这个地方还有个过渡的地方太急的话这个地方很难看的。但是你看一下把它把它改过来啊， 那这样的话大家看上去是不是更加自然一点？看的同学来跟我敲个六啊敲个六六啊，就这样子改，就你这样看上去更自然嘛。我们要的是自然一点啊。那像这个地方我是不是可以把它搞搞短一点呢？五十五对不对？我再搞个四十因为 因为你这个的这个比这个展开的线要短嘛。是不是要转啊？自己改啊这个就需要时间看到没有你看是不是更好看了。那这个要差不多够了，对不对？等下我们这里还要调先不管他。那这边来这边啊来这边 这边八十是不是八十的话我们先给个你先一点点来因为你没有把握的话你就一点点来啊。五十啊，因为你搞得太急的话，等下你这个这个地方过不去的啊过不去的，等你搞得太急，这都过不去的啊。是， 哎，这样啊，这地这个地方呢？呃，其实我们适当的可以改一点，我们能不能添加一个呢？那你可以，同学们看清楚啊，你还可以再添加的啊。这里啊，这里再添加。看清楚啊，你再添加。有个例子，我才在这里再过渡一下，因为我这个地方 我是卡不住了吗？比如说你这里啊，举个例子啊，你看你这个点你是卡不住了吗？是吧？确定确定啊，然后你这根线呢？双击它把它移动一下，不是可以移的啊，双击它以后就可以移的啊，同学们，就你双击它以后这个线是可以移的，你不要以为它不能移啊，是不是就你双击它这根线， 这根线在哪根这根线是这根线把它变成个六十吧， 这根线不动弹啊，这根线不动弹。自己改啊，这个就要需要花点时间啊，去调整，他怎么调的好看就怎么来改啊。 那这个地方，嗯，这边是不能动他 这根线呢，先确定一下，我们先确定一下，我们要先研究一下。 好，先这样啊，先这样，先这样。其实这个地方我们不好搞啊， 其他地方我们看一下有没有问题没有什么大问题啊。好，接下来这是第一个，就说首先听看到没有，我可以用这个方法去改这个地方。听清楚啊，这是一种接下来，因为你看有的地方还是不好看，你看像这个地方还是不好看，对不对？还有这些地方我们可以怎么去调整呢？还是要调整的吗？在这里 这里啊，在补充面这个地方补充面这里啊，这里一个分膜这里这一个分膜线嘛，和这一个分膜线 分薄线这个地方呢，你可以调整一下它 啊，调调好看一点啊，自己调一下，我这里就告诉你们这个秘密。好吧，我就不调的，一直调啊，我们没那么多时间好不好啊？这个样，不要搞那么多， 你可以移动下来嘛，这一个啊这一个，然后这边这边也可以调整一下 啊，这这里稍微调的好看一点嘛，这地方都是啊，自己调整一下 啊，这有点圆弧了是不是啊？这个地方你可以调整一下不啊，这样，那这里面呢？里面这里也可以调整一下，因为里面这个地方拐的太快了啊，你把它调开一点，调开一点嘛，要不要调开 多？就调开一点点啊，调开一点点，这样这个地方，然后其他地方你看一下，没有问题，点下确定看一下啊，这就是分模线，你可以再调整一下他啊，我们分模线这个地方可以调整一下他， 你看看下来敲个一啊，看见没有？这是不是比刚才又好看了？那然后我又来满足这个修边看见没有？我都能满足啊，你要满足这些要求啊，在做公益的时候啊，或者说你在利用软件做公益的时候，你就要去满足这些要求的这个地方，这个地方其实有点危险了，但我要调整一下这里啊， 把这地方给他拉大一点点，因为我也不想把别的地方拉啊，你把这里放开一点点啊，看到没有？把这放直一点点，看到没有，因为我只是差这一点点嘛，你不要去把这个地方又长大，你长大的话等下中间这里又浪费材料啊。我只是微调一下这个地方，他只能就能够去解决这个 搭边的这个地方看见没有，是不是啊？然后耳角这个呢？你可以呢，反正自己去调啊，这个地方你还可以再看，能调好看一点不哦这个不行啊，你看你把这个一扇，那个地方太大了，这也不行啊，这个地方你只能说移动一点点 啊，不移了吧，你们自己调啊，还有哪个地方我教你们调来啊，像这些地方也可以调一下啊，这个调圆滑一点啊调圆滑一点，你看这个地方你看你看这个地方还有这么宽吗？ 是吧，都可以调的，在这些地方这些这些拐这些这些点的地方不好看吗？其实我们做呃做什么来着？我们做那个分模线的话我们尽量做的是光顺的分模线啊，你们在画结构的时候就知道啊， 画结的时候大家都知道我们做的线呢都是分膜面了，分膜线了都是比较光顺的，不会说那种。呃 呃，很多那个断断断断续续的知道吗？不会有的。 好这样大概啊这是这几个地方的东西啊，还有一个地方看清楚，还有一个是什么地方呢？这个地方方向举个例子啊才看清楚，你看有的时候你这个地方的方向啊。哦我们这个产品好像还没有那么特殊的地方啊 啊这个产品好像没有那种没有那种特殊的地方了啊，就是说有的时候这个方向，你看这个方向跟我们这个延伸的方向有点不一样，看没有？你看这个延伸的这个方向有不一样，对不对？你看你可以这样点着他，然后 点上它，然后把这个地方，你看点一个线，再把它拖，拖过一点啊，把它变直一点，就这个地方你可以把它变直一点点，离我离掉，意思没有？就这个意思啊，看没有啊，比如说粘这些地方啊，你看拖一点点，因为我们今天这个产品的话，像这个地方也可以拖 过直一点，那跟这个方向嘛，平直一点嘛，你这个叫就过一点嘛。啊，这个会在以后，将来啊，你也会用的到啊。这个命令先先先了解一下，因为我们这个产品可能不太明显啊，还这个地方， 因为我们这个产品没那么明显啊，这个拖不多，可能你看不出那么大的变化，但是将来有一天有些产品你这样一拖，它的变化是很大的啊， 好，是不是啊？那这个地方，这个地方是一个断插的，因为是这延伸过来的一个断插，看见没有，是吧？那时候你如果不好看，你可以把它修剪掉，补掉啊。哎，这个在牙角这里，这个地方不好看啊，这个地方有点拐啊，拐了一点点啊， 就这样吧。好，这个线我们不要总是点的这个翻边线。 听清楚啊，给你们讲个事情啊，你发现我们每次要要，为什么要等吗？你知不知道我们等的原因是因为你点了这个翻边，知道没有？翻边，只是我们在用的时候用一下，用完以后你不要总是说点到总是这里， 明白没有？面从下来敲个八，敲个八，就是你不要总是点到这个总数，这个地方，我们刚才是因为我要在这里看到这个地方怎么变，听见没有？ 念出来，敲吧，不要总的因为这话题很卡的，他会一直在这里算这个翻边呢，我不需要他算了，算他干嘛呢？理解吗？我只要用，用的够了，我用完以后就不需要了。还有一个东西也要讲这几个地方啊，还有这里个叫翻边高度，什么意思啊？看清楚啊，其实我们演示一下就可以看清楚啊，看 啊，因为我们这个产品比较平啊，因为我们这个产品是很平的，比如说这个地方，我要想这个地方做一个高度端高度吗？看，没有高度啊？看看镜头 冲嘛？就是我做缓冲嘛，像我们做那个鱼肉一样的缓冲嘛， 啊？这个这个点，这个这个这样的，看清楚啊，来确定一下，看一下啊，它的区别，主要看它的区别，你就知道这什么意思，你看我们这次不是做了鱼肉一样的吗？就比刚才那种缓冲要好了，看到没有？ 看头像再敲个六啊，就是以后有的时候我们要做鱼肉做缓冲的缓冲的地带的时候，你就可以把这个地方呢适当的抬高，因为刚才我们这个地方是这里是个勾的吗？看见没有？好，这是第一个，要注意了啊，要注意这个地方。第二个，这还有个高度，有两个高度。 编辑，你看这里还有一个高度，我们再来演示，你看这里还有一个高度，那这个高度是用来干嘛的呢？啊？先我先我先，我先在这个技术上给你们做给你们看啊，看清楚啊，先这个技术做给你们看， 你看这个高度，大家看，没有这个高度，他没有，就这个高度啊，这个高度啊，他不牵扯这个调的变化，你看没有意义的这个高度啊，你看清楚，我给你们演示下，以后你们就知道了。你看， 然后这个平直平不了啊，这个地方，呃， 停不了，停不了，这个地方啊，这个命令我看下这个好像没有什么太大意义啊，这个地方，这个没有什么太大意义，我以前，嗯，可能是后面另外一种产品要用到吧，在这里没有意义啊，先保存一下，等下给你们来单独来看一下这个地方。怎么讲。
