yg171l纱线的毛羽测试步骤
棉结、毛羽、条盖都是检测纱线的重要指标之一，本期我带大家了解一下仪器的操作过程。 将沙线通过张立夹与条杆移的过沙环相连接，穿过毛与单元，此单元会将毛与变化转换成电信号，检测出毛与值，再将沙线穿过导向板 通往检测毛雨调干树枝的倒沙片中，电脑会随着沙县密度不均率起伏波动，最后按胶棍脱开开关，沙县离开倒沙片。电脑分析检测结果， 得出检测报告。
粉丝1463获赞4984
相关视频
00:39查看AI文稿AI文稿适当的毛羽是缝纫线型底短纱线的必备特性之一，使其与面料通过摩擦达到最佳缝纫效果。毛羽的多少与纺纱过程中的车间温湿度、设备速度有着直接关系。 我们通过毛与检测仪来监控毛与值，确保沙县的毛与值保持在合理的范围内。
02:46查看AI文稿AI文稿某与公关的第二步就是想方设法提高钢丝圈的状态， 钢丝圈是会直接接触纱线的专件，钢丝圈的状态非常影响毛羽的情况，而钢丝圈这么小，又是在高速运行，我们并没有什么好的办法能直接对钢丝圈做一个有效的维护动作。对钢丝圈的状态维护只能以间接的方法进行。 什么间接的方法呢？就是通过提高钢领和钢丝圈清洁器这两个跟钢丝圈相关部件的状态，来间接的提高钢丝圈的状态。 提高钢领状态首先当然是要选择优秀可靠的钢领，这个我们下一篇再说。另外的就是钢领开模工作和平常维护工作。钢领开模是非常有效的消除新钢领上的残留加工刺点的方法，别听那些钢领厂吹嘘他们的钢 可以取消，开幕肯定不行的。暂时人类的金属加工水平远远没有达到没有加工磁点的地步，低速运行钢岭一段时间，逐步升速到正常速度是非常好的消除钢岭上的残留加工磁点的方法。 开模工作一般要走四次，速度由低往高，每次时间从短到长，第一次百分之八十的车速开十二小时，第二次百分之八十五的车速开二十四小时，第三次百分之九十的车速开四十八小时，第四次百分之九十五的车速开七十二小时。四次结束后用钢影清洁刷刷一遍， 后面就可以开始正常全速运行。特别注意一下，每次提速前都需要更换新的钢丝圈，我也并不是说钢领不开模就不能用，只是不开模的话，质量、产量消耗，包括钢领使用寿命都会差不少，开模之后的钢领 才能发挥钢岭的最佳状态。然后是钢岭的平常维护清洁，这个也是非常重要的工作项目，保持钢岭的工作轨道清洁就是保证钢丝圈状态的最好方法之一了。 强烈建议每次细刹开车使用景坤营团队发明改进的钢领清洁刷，清洁钢领内侧，使用锂电手枪钻加持两三秒就能把一个钢领内侧清洁干净， 是非常好的钢领清洁维护方法。再谈到钢丝圈清洁器，这是个立在钢丝圈外围的小刀片，主要是控制好格局问题，自身也不要挂花，那就能有效的清洁钢丝圈上的挂花。 钢丝圈上有挂花，加重了钢丝圈本身又加大空气阻力，挂花也会磨到纱线，啥都不好。另外我们也要有一个判断钢丝圈状态的方法，最基本的就是一个钢丝圈更换 周期内的钢丝圈烧毁比率来评判。另外我们也可以通过放大镜观察钢丝圈内侧轨道的磨损状态，来判断钢丝圈平常运行时的状态。如果你都搞到经常烧毁飞圈了，那钢丝圈肯定状态不好了，又怎么可能有好的毛羽呢？
189锦坤盈纺织
02:22查看AI文稿AI文稿细沙仿到大沙的时候，钢丝圈的负荷不断增大，毛与同时就不断增加了，这是环定仿的基本原理决定的。沙线倾倒，沙沟卷绕到沙管的角度从小沙到大沙不断变尖锐，导致压力负荷不断变大， 这个问题暂时是无法从技术上突破的。而如果在大沙的时候定子沙管发生抖动，那就导致毛雨的增加量比正常时候严重很多。 举个例子就是，假设正常的大砂毛与 h 值比中砂要增加零点三，但如果定子砂管摇头的话，增加量可能就变成了一点五，甚至更多了，有差几倍这么多吗？ 我的经验里面是有的，毛与 h 值要压零点三很难，但是要搞坏飙升一个点以上简直是轻飘飘的事情。检查定子行内的方法 一般就是空转钉子触摸检测是否码手，也可以考虑比正常速度稍微提高两千转左右，再执行摸钉子是否码手。因为空钉子负荷跟仿沙时候的负荷，特别是仿到大沙时候的负荷完全是两回事，所以可以提高转速后再检测。 检查沙管质量。这个事情景昆莹前段时间有一个视频专门说沙管的问题，各位可以翻看一下。 检查方法跟检查钉子类似，挑一台钉子状态良好的吸沙机，把定速开到比正常高两千转，把要检测的砂管插上去，再用手摸砂管检测是否马手，马手的砂管就是已经不好了，需要更换 钉子和砂管。在纺纱厂的管理里面，正规要求都是要定期维护检查，个别坏了要更换整批，超了一定技术标准后，则需要整批更换的东西，但绝大多数纺纱厂 都知道这样的要求，但都执行的不彻底，甚至多数纺纱厂只要钉子砂管不是坏到转不动了，或者实在晃动，摇头到接不上头了，都不会考虑更换，更不可能说要整批更换了。 这样的放松的工作方式，无论是对毛羽还是其他质量指标，或者是产量以及消耗，都是非常大的负面影响。 计划一共二十多集的毛宇公关合集，现在说到第六集了，基本说清了毛宇公关时候最基本的设备专件方面的要求，也只有达到这些基础要求的前提下， 才有可能对毛宇 h 值进行再深一步的公关。欢迎大家关注收藏，我也尽快把关于毛宇的更深入研究结果做成视频跟大家分享。
119锦坤盈纺织

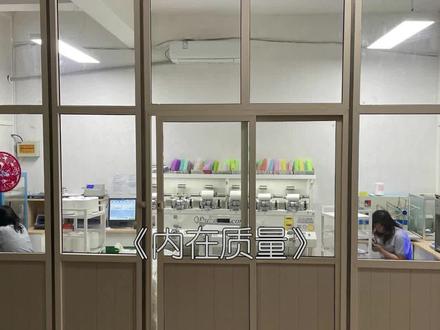

00:57查看AI文稿AI文稿今天我带大家了解一下我们实验室的实验仪器和检测项目内部质量，有七个项目需要检查， 这台是强力仪，是用来专门检测沙池强力的。这台是条干仪，是用来检测条干毛雨棉鞋的。 这台是碾度机，是用来检测碾度的。这台是铝沙侧长椅，是用来检测沙县支数的。还有这台沙次分级椅，是用来检测十万米沙次的。 最后所有的数据都会被同步到三件质量跟踪系统中，系统会分析结果，对不达标的产品预警及日后查阅。 小伙伴们最关心哪些质量指标？欢迎留言，我会仔细的为大家讲解。
02:26查看AI文稿AI文稿毛雨跟车间空气湿度的关系也是很明显，先直接说结论，车间湿度越大，毛雨越小， 其中原理就是车间湿度大了后，纤维的静电作用减少，纤维内部的应力作用也减少，而这两个作用力都是让纤维之间相互排斥的力，这两个作用力的减少后，都会让纤维更加贴服于纱线主体，那么毛与 h 值就下降了 不少。水平不错的行家，四十只经书紧密坊，毛与 h 只不能突破三点零，很大原因就在这个湿度问题上。总是记着教科书上面写着，细刹车间的湿度是五十五度左右， 而且粗沙还要比细沙稍高，形成棉纤维在细沙车间放湿的情况，说棉纤维放湿的过程中，纤维拉力会增加，写出这个理论的老前辈为我国纺织 贡献良多，我也不好意思说他不是，但这个棉纤维在细沙车间放湿就会增加强力的理论就明白是错的吗？粗沙细沙车间湿度就只会相差两三个点，一个满粗沙在细沙车间随便放四五天，这么一点点的湿度在这么长的时间里面释放，会增加强力， 你用什么仪器测出来的？反正我没见过这仪器，实际工作中也从来没有感觉到棉纤维变干的过程，强力会增加，反而是棉纤维随着湿度增加，强力不断增加，纤维之间的饱和力也不断增加。也可能是我的水平不够，理解不了老爷子这个论点， 反正在我自己的实践中，老爷子这个论点就错的离谱，反正我认为尽兴书不如无书，对我的实践有用的理论才是正确的。我团队在多个纺纱厂试来试去，也都证明老爷子这个论点是错误的。 我可以直接说不把细沙车间的相对湿度调节到高于六十度，四十只经书紧密坊的毛与 h 值很难突破三点零大关。车间湿度高了之后， 用肉眼就能直接观察到仿砂过程里面明显的就在细砂纤身区，纤维就更加紧靠须条主体，须条的横截面积就更加小一些，插出须条主体的纤维也少了很多。 这样的效果同样也发生在前罗拉输出三角区，这里更加集中地输出三角区，明显有效地减少毛雨的产生。 同样的事情也发生在细沙卷绕区，只是这个位置速度快，我们不好用肉眼观察，但更高的湿度带来更好的纤维之间的饱和力，让沙县有更高的抗摩擦力，肯定是使毛雨更少的产生。
133锦坤盈纺织
02:06查看AI文稿AI文稿毛与公关的基础工作在于细沙卷绕区，所以弃圈区域是毛与公关工作的重点之一。 钢丝圈转速一万六千转左右，不同品种有高有低，而钢丝圈线速度是三十米每秒左右， 气圈跟钢丝圈的转速一样，而气圈最宽位置的线速度会比钢丝圈更高，算下来要到一百五十公里时速了，这是个很高的速度。沙线以这个高速切割空气，单单是沙线跟空气的摩擦力就能从沙体上撕扯出毛雨，如果再擦到点其他的东西，那毛雨就更加严重了。 所以汽圈碰得砂板或者管头是必须避免的情况。这两种情况一般都发生在小砂的时候，钢铃板在冻成低位的时候，汽圈打个砂板，钢铃板在冻成高位的时候， 气圈碰管头，原因是三对中做的不正，或者钢丝圈重量不对，三对中歪了，有些时候会让管头的一侧直接顶到气圈上，或者让气圈歪到一侧的隔纱板上，甚至出现一些形状很不正常的气圈，葫芦形的双气圈，严重颤动的跳气圈什么的， 把三队中搞好后，这些情况都可以杜绝。而钢丝圈重量问题，往简单说的话，就只是打个砂板的时候加重一些，碰管头的时候减轻一些，但有些时候就是加重一些，就碰管头减轻一些，马上打个砂板， 这个时候可以试试调整倒沙沟高低，在初始位置时，倒沙沟距离沙管顶部一般是一点五至二倍的沙管直径，如果还不行，那可能要调整的事就多了。往复杂说的话，那关系到沙管直径和长度刚 大小，导沙沟高低、定速高低，钢丝圈在钢领上的负荷大小，这几个事情之间的相互关系， 幸好我们也不需要完全弄透他们之间的关系。一些老前辈已经总结了一些经验，沙管直径纲领，直径、沙管长度三者之间的比值可以参考一比二比十，在这个比值下是比较好调节钢丝圈重量，达到气圈形状正常，同时也不打个沙板不碰管头的目的。
99锦坤盈纺织
00:44查看AI文稿AI文稿的长度。对对对，这个就差很多了，对，一个毛羽的长度，还有这些棉结啊？嗯，是吧？对，这个棉结太厉害了，都能很清晰的能对比出来。哦，对了，这个对比太浓了，我们就是通过肉眼，肉眼这种管测的到，其实我们 拿这批沙之前我要先抵押工厂连房产，你要先寄小样给我，寄这个这个样板，记住啊，寄这个给你，寄砂板给我，我自己用这台机器来检查，来检查这个能不能达到合乎我的要求啊。但是这是只是一个初步是吧？但是我们还要通过 杀回来了，我们先做一条小样出来给客户批哦，质量能不能达到你的要求？布面效果，布面效果，各方面，大家确定了我们再再去生。
16浅妈童装
00:47查看AI文稿AI文稿今天给大家展示一下我们这个纱的这个通孔的那个会不会起毛的情况，就是这是个五金件，有非常多个孔， 嗯，开始拉吧。嗯，可以拉快一点， 可以看到这么多孔，但是呢一点都不起毛， 而且这个五金键是这个孔是非常锋利的。
00:51查看AI文稿AI文稿大家好，今天我们分享一下江沙毛雨，也叫二次毛雨，是指江沙过程中产生的上了江有害长毛雨长三厘米以上，有两个显著的特点， 一日，随着京沙用料用量的增加和上降率的增加，对制造危害程度也增加。第二，京沙茅雨的上降率要大于沙县的上降率。从显微镜观察，茅雨的上降率约是茅雨重量的一至两倍， 而且毛羽末端有时还会形成团状僵硬，也就是说上过江的沙县毛羽危害较大，上级生产对制造鸡来效率有一定的影响。你学会了吗？点赞关注，文姐，防治高手帮你解决问题！
79稳航纺织工作室
00:44查看AI文稿AI文稿小黑板是可以比较方便快捷的判断纱线的条干棉结毛羽的使用工具， 比如这个三二的沙线条杠还是不错，毛鱼惨了点，和这个赛洛坊三二的比较起来就很明显了。在黑色的底板上，棉结 粗砂细砂也看得非常的清楚，这是因为粘度偏大，起了一个小辫子，如果知道不理就是一个次典。 棉子壳应该在白面板上看的很清楚，虽然他能在染色前处理时可以清除，但也是影响纱线质量的。
294文标漫谈针织
