01:39查看AI文稿AI文稿老师怎么了？哎，这个把我难住了，我现在只想画个三通管，但是我只能画画个两通出来，这非常简单，你把手机拿着，你画这个三通管，是想把它加工出来吗？对，我来教你怎么画啊。首先你新建一个零件， 然后执行原命令，选择这里的前世基准面，画一个圆出来，直径我们给他一个一百， 然后点击上方的这个拉伸图台，拉伸方向你选择两侧对称，然后距离我们给一个二百的距离，然后点击对勾，好，再次执行原命令，然后这一次我们选择上十基础面，画一个圆出来， 标注这个圆的直径也给一个一百，然后去做一个拉伸，这个拉伸高度我们稍微给小一点，我们给一个，刚刚是二百，我们给一个一百，然后点击对勾，现在他是实心的，我们点击这个抽壳，好，抽壳的厚度，我们给一个一要移除的面， 选择这三个面，然后再点击对勾，现在我们给他换一个材质，你看这样的一个不锈钢的一个三通管就揭膜出来了。哎呀，老师，你这画的，看你画的太简单了吧，我什么时候可以达到这个效果呀？ 那你得系统的去学一学这个 sw 软件了。那怎么去学它呢？那我强烈的推荐你学一学这本 solo works， 二零二零从入门到精通的教材书， 全书包含了零件设计、曲面设计，钣金设计、特征，装配体工程图，还有动画制作，我们 s w 软件所有的功能，它里边都有详细的讲解， 而且你不用担心这种白纸黑字看不懂，因为他还给你配备的有九百分钟同步的视频讲解，七十个实力案例分析，你只需要扫一扫我们书中的这个二维码，就可以免费观看对应的视频讲解。现在我就把这本教材书放在左下角，小黄车，你赶紧带回去学习起来吧！
895激光大王
04:52

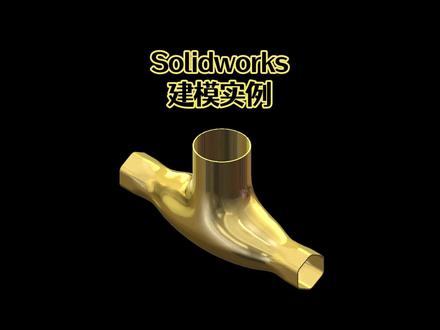

06:35查看AI文稿AI文稿大家好，我是老王，今天分享这个三通管的商业模型绘制方法，难度不大，技巧满满。 接下来进入软件呢，从头到尾的给大家演示一下，我们可以单击左上角文件新建，选择第一个国标零件模板，单击确定， 移动到浅色机子面，进入草绘。激活直线工具，捕捉这边点，往右绘制一条直线，顺便把它变成构造几条线。在激活三点，画圆弧，绘制一条圆弧， 选择圆心跟坐标点，给他们竖折的约束，再选择圆弧的两个端点，给他们水平的约束，再标注一下这个端点到水平中线，他的高度呢为七点二。按下悬浮的键，单击圆 弧边线以及这根线，拖出来这边是九点二。再选择圆弧的两个端点，标注一下他们的长度呢为十六。达到了黑色完全定义之后，我们对他进行旋转曲面， 直接回测一下，通过这一个圆弧开放性的圆弧进行旋转一周，就得出我们这一个面 他是没有任何厚度的。然后我们选择右四季度面，进入草绘，单击多边形工具，默认六边形，内切一样没有问题。捕捉周边点，单击一下，推出一个多边形，选择他其中一条边线，给他素质的约束， 再标注一下他这一个圆的直径值呢为五点二。激活圆角工具，把这个数字改成一回车框，选他们再回车一下，以及再回车一下，结束命令，对他进行拉伸。拉伸的时候 由于他现在是在这个地方，我们把它改成等距，等距他十七毫米的地方方向等距，再往回拉伸两个毫米，回车再回车一下，结束命令，再移动到右视镜里面，进入草绘，绘制一个圆，捕捉周边脸， 然后选择这个边与这个圆给他相切的约束，继续对他进行拉伸，反方向拉伸，把数字改成十二回车，再回车一下，经过我们一顿操作猛如虎之后，就绘制了三个曲面实体，在左侧的四位数当中可以看得出来，然后我们就可以给他们放样， 可以看得到默认他现在是在轮廓框里边，如果我们直接单击的话，我们只能选择他这一些散边，也就是不是连贯的一个封闭区域，那么我们可以移动关标到这个框里边，右键找到英文高 超级选择管理器，弹出了这个选择管理器呢，我们找到第一个闭环的选择类型，然后单击一下这边，我们就可以看得到他现在就整条变成一个封闭的这种橙红色，按住他 打对勾，继续再移动到这边的一个圆边线上单击，那么通过这一个多边形直接放映到这一个圆过来了，我们单击起始结束约束，开始约束给他与面相切，结束约束还是与面相切，就这两个地方接触的地方他们是有相切的， 然后再移动到这个轮廓框单击一下，再单击第三个圆边线，让他继续的放样，把这个结束约束依然改成与面相切，然后直接打对勾，在空白的地方单击一下，那么这样的一个特征我们就绘制完成，里边呢他还有一个 曲面，我们把它删掉，打开 c 数这个曲面实体，找到第三个，选中他之后，按下键盘的底滤的键，弹出删除，保留实体，直接打对勾，那么这样的话呢，他就没有了， 然后对它进行镜像，镜像面选择右设计的面，镜像的实体，我们可以单击这两个实体，再回测一下，再对它进行缝合， 选选他们，再回测一下，把他们缝合成一个，整个啊，整个都是一个实体，可以看得到本身有三个的，现在变成了一个。然后我们移动到上世纪里面，进入草会激活圆，捕捉周边点，单击推出一个圆，标注一下他的直径呢为八，然后呢我们继续对他进行拉伸， 把它抬高七点五的毫米，再往上拉伸五个毫米的厚度，再回车一下，然后移动到前世。 怎么样？进入草绘，激活三点，画圆弧，绘制一条圆弧线段，选择圆心以及这边点，给他竖折的约束，再标注一下这边点跟这个圆弧边线他们的距离呢为零点五，那么这个圆弧的半径值为十二， 然后对着直接裁剪，选择中间这个区域，把它裁剪掉，回车一下，通过一个圆弧线段直接贯穿裁剪。接下来我们继续回到前四季里面，进入草绘， 激活一条曲线，滚动一下，捕捉到这个端点，单击一下上面呢，我们捕捉不到端点的话，直接单击这个边线，然后按下鼠标中线观察一下，选择这个点，按住 ctrl 键选择这个圆边线，给它穿透了关系，再按下 ctrl 加八，正式于我们单击一条曲线，激活它的控标，给它 数字的约束，选择要取件以及这个实体的边线给他们相切，再标注一下他们的相切重量呢，这一个为十，上面这一个呢为六。在激活直线工具，绘制一条镜像轴，给到他全选，他们对他们进镜像， 双击两下结束这一个草图轮廓有了这个截面也有下面这个截面还有两条引导线，我们继续对它进行放样， 轮廓框我们选择上面这个圆底下呢，我们还是一样对着它右键启动英文选择管理器弹出的框呢。第一个按钮闭环的按钮没有问题，我们移动到这一个边线上，单击再打对勾， 这样的话呢他就直接放样成功在单击引导线，第一条引导线单击他打对勾，第二条单击他再打对勾，按下鼠标 中间观察一下，他会按照我们的引导线的发展的这个路径进行一个生产，这样的轮廓回到这个轮廓边线当中打开，起始结束约束，开始约束呢？与面相切，结束约束呢与面相切， 然后直接的打对勾，在空白的地方单击一下，再对他缝合一下，选择他们回车一下，然后再对他进行加厚，选择他这个实体摸量是十个毫米，把它改成零点二回车， 那么他的这一个方向的话，可以朝外侧，也可以朝内侧，我们这边选择朝内侧回侧一下。那么一个简单的三维模型我们就绘制完成，你学会了吗？关注老王主页，有更多 sors 画图技巧。
374Solidworks老王

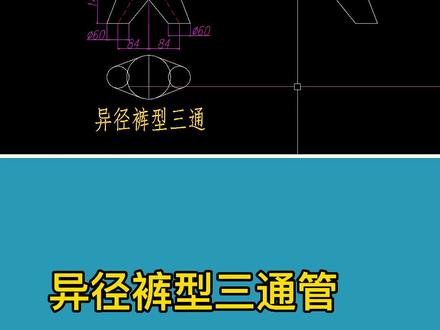

11:47查看AI文稿AI文稿这次我们说一下意境酷刑三通管的具体方向展开方法，三通管呢可以分为正圆锥台的三通管，也可以有像这张图里边的斜圆锥台的三通管， 斜圆锥台的三通管我们可以直接按照斜圆锥台的方向展开方法就可以了，我们把主视图拉出来，只做单侧的一半就可以，单侧的一半我们做两个同样的 就达到了实际的展开。首先我们延长我们母线，找出斜圆锥台的锥顶， 然后延长底边， 让我们的 底边和锥底相连， 这样我们实际上如果把中心线取掉的话，它实际上就是一个斜圆锥台， 然后我们由锥顶向上做垂线，并且锥台的底口也做水平线，和我们的中心线的垂线相交， 由我们锥台的中心先把我们的圆锥台底口做一个断面，然后做一个六等分， 然后由我们的 圆心向各个等分点做圆弧，这就是斜沿锥台的具体的求时长线的一个步骤， 每个等分点都要做 好，然后由每个等分点向锥顶沿直线， 这样的一个步骤呢，其实目的就是把我们椎体 四周的等分连接在了椎顶，找出了椎底了每条母线的实际长度，这个时候我们就可以做啊斜圆锥台的具体展开了， 我们可以由锥顶做圆心，每条母线的长度做圆弧 就是它反映在我们底口的每条实的实际的焦点 做圆弧，先展开我们的斜圆锥台，我们先抛开我们的中心斜切的位置，先把圆圆锥台做一个展开 好，这样圆锥台的每条母线的放射线就做完了，随便做一条当起头线，如果我们把焊缝的位置放在最短边呢，我们就可以从最短边开始做圆弧， 我们用每条我们等分的弧长为半径，我们可以测量一下， 量一下我们等分的十二分之一的弧长是三十一点四，我们就直接画一个半径为三十一点四的圆， 然后开始以弧长在我们刚才做的这个放热线上作为半径， 得到我们斜锥台底口的实际展开长度， 结尾的地方和椎顶相连，然后用样条曲线先把我们斜阳椎台的上口给他做出来。 这一步实际上我们忽视了我们中间的切口，先做一个锥台的展开 啊，这时候多余的线条可以删掉了，然后由每个焦点向我们的锥顶做连线， 就是用我们的等分的弧长 和我们椎底的等分点分别交叉，这样多余的先删掉，看的会更清楚一点。 然后做我们锥底的小口的展开，我们直接可以画圆， 然后用样条曲线同样连接一下。 由于我们第一次做第一条母线的时候是从右边这条线开始，我们小口的时候同样要从这里做起头点 啊，这样我们斜阳锥台的展开就完成了，接下来我们要做的就是这个 缺口，做缺口的时候我们先用其他的颜色画一下， 如果我们把每个节点等分的话，我们分了七次，一二三四五六七。 第七条线最外侧的这条线，实际上他反映的是时长线，我们就不用再求了，我们只需要求第五条线和第六条线就可以了，然后这两条线和锥顶相连， 这个时候是我们做这个展开的一个关键的一个点，为什么要画这两条线呢？ 因为我们从上面看，我们的中心线实际上是在这个位置，而我们的切口是在这个位置，所以说我们第一条线偏移了，那我们第五点或者第六点同样要往前移啊，我们可以从中心的焦点 做水平线，交于我们的实际膜线上，这样就会有形成两个，实际上这个口做出来，应该是由中心点这里变成了中心点，往下引到一个亮条曲线， 我就不再画了，这时候我们直接做缺口就可以，我们同样做圆弧线， 把我们第五条线的实际长度给画出来，然后第六条线 对外侧的这条线本身就是时长线，我们直接画出来， 然后由我们的中心点第四点开始做样条曲线， 一二三四就是从这里开始做样条曲线， 这样我们的切口 就做出来了， 我们把多余的线条删一下， 这样我们斜安锥台包括这个切口就完成了，我们做两件就可以了。 我们同样做两个啊，就是左侧和右侧的展开就完成了，这这种图形呢，实际上它是一个旋锥台 展开的一个啊。旋转法求时长线的一个方法，就是说我们在中心反应的时候，实际上中心点是在这个位置， 我们要偏移切口的时候，每条母线既然中心点偏移了，那我们剩余的点同样要偏移。 做切口的时候，这两条等分线偏移的这个点是斜圆锥台做切口的一个关键点，我们把握住这个关键点，实际上无论你多少等分都是一样能够完成的。 好，这就是意境库型三头管的方向展开方法，那正圆锥台的展开方法，我们按照正圆锥直接展开就可以， 斜眼锥，我们按照斜眼锥太大直接展开。
317微风钣金展开

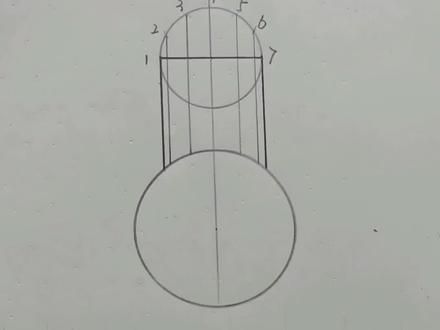

02:43查看AI文稿AI文稿一键正三通，首先画一直线一进管的大圆，然后再会出一进管的小圆， 圆心画一只线，然后向下做中心线的平行线， 然后进行加粗， 然后将小圆管进行六等分，以半径长度画弧， 一二三四五六七 别向下，哎向下， 然后把塔展开，首先画直线，然后进行等分， 一茬七中一份未长度解体十二等分， 然后截取 从一开始一的长度向上做直线，然后再以二点爬的长度挂线，再以三点爬的长度挂线，再以四点 划线，在于五点划线，在于六点划线。 分别将焦点各焦点进行连接 好，这就是朕的一进三冲。
431管铆老张（教培）
02:37查看AI文稿AI文稿今天我们讲圆管直角三通的话，我们先看主视图，这是一个 fair 表示，底下是一个圆管，上面 fair 表示他是也是圆管，他是中心线，是垂直的，他是直角的，那指定臂量大，他们是意境的。 我们现在害怕上面部分的展开图，第一步先把中心线延长，再绘制一个中心线，把这个直径 就是上圆管的投影，我们现在把这个圆进行十二等分 圆依次投影到图上， 为了便于我们绘图，我们把它编号， 我们会展开图时候把前半部分展开图一画，后面都是相等的，我们先绘制前半部分的展开图，这部展开图把圆等分圆画过来 六份， 那么就连线延长， 把身边号写上， 注意开始截长，从这上平面到 交线接二点，同样 左边，同样画法， 而且光滑廉产， 这就是我们的展开图的图形，这就是我们按展开图图形裁下来的图样弯形后的效果。
232钣金放样清风剑老师
02:04
07:43

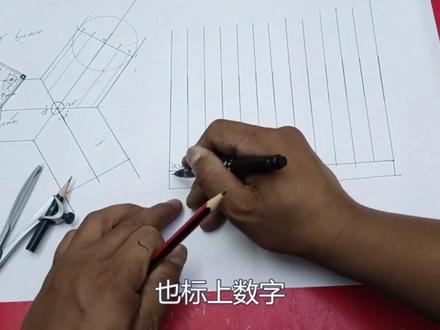

02:45查看AI文稿AI文稿大家好，我是小老弟，爱发明，有粉丝问我外形三通的展开图怎么画，今天我就教大家先画一个这样的形状，这个角是一百二十度的，这是六零管的，现在开始下一步，现在这里画一个圆， 将盐分成十二等份， 然后画出他们的垂直线， 这样就画好了。现在标上数字， 这个线条我也已经画好了， 也不要说数字，现在开始下一步我们先从一开始， 然后啊 以此类推， i love you， 这样就标记好了。现在用光滑的曲线把他们连起来， 这样就画好了。下次有机会我拿出来实践操作一下，学会的老铁给个关注，谢谢。
91小老弟

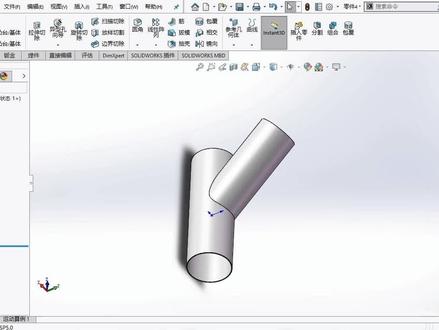

10:10查看AI文稿AI文稿朋友们晚上好，我是画图纸的烈火联谊，昨天有一位朋友发私信说能不能分享一期关于三通的画法，那么应这位朋友所请，我今天就分享一下我们常见的几种三通的画法，以及他的展开。 首先第一种就是我们所说的 y 型三通，又叫裤衩三通，点击前视机，里面画一个一百的圆，我这个是随便啊，就画一个一百的，然后拉伸凸台， 这里给两百吧，自定义，然后在上市基础面上绘制草图，先画一条中间线，再画一条直线，然后打个镜像， 嗯，我们就定位九十度吧，这个尺寸也可以自定义啊，我这里可以定义为一百五，然后退出草图。 下面这个步骤就非常的重要了，就是新建一个基准面，点击基准面，点击这个线的第一个点，这个也就是说这个基准面和这个点重合，然后点击第二参考，点击这条线，他就自动应选择和这条线垂直， 然后确定在这个机制面上绘制草图，如果看不清，大家可以转一下，标注尺寸一百，退出草图。这个时候点扫描，这里已经自动选择 好了，扫描轮廓是草图三扫描路径，点这个草图，然后这个下面不加其他选择，都不用选啊，都不用选，直接确定 好，大家看一下这个三通的大概样子，已经画出来了，然后抽壳，这个壁厚就设为一点五毫米吧，点击这三个面， 好，大家看一下这个三通，这个是 y 型三通，也叫裤衩风，裤衩三通，那么他的展开 怎么做呢？展开肯定是板筋见了我们先画的实体，所以要把它转换成板筋，这个时候怎么转化呢？我给大家演示一下。在上市基础面上画一个草图，画一个直线，这个直线一定要可以这里 为参考，但是点完之后要把它拉长，就是一定要超过这个三通点三条，点击特征拉伸切除， 这里选择脖臂特征，选择两侧对称，比如留零点五毫米的方法，然后轮廓这里选择这三条直线，然后这个方向一，这里选择两侧对称， 那么我是一百的三通，一百的元，那么选两百足够了，就可以把它完全贯穿了。确定，然后然后确定所有实体，确定好，现在这个三通已经分成了三部分，那么怎么去展开呢？因为时间关系，我这里只给大家演示一 种，其他的方法都是一样的。点击这个地方，然后孤立在这个面上，画一个草图，就是给他开个缝，然后画一条直线，特征拉伸切除，然后脖臂特征两侧对称， 这个可以也选零点五的号码，零点二的号码，然后确确定这个就是卷圆的时候一个拼接缝，那么怎么给他卷成板筋呢？点击板筋这里，这个时候就不是用转换到板筋，而是用插入折弯， 并且这个插入折弯的时候还要考虑到一个正正胶切除的问题，就是大家看到没有，因为他这个切口是斜的，如果我从里边转，那么这个地方就会自动给他 长上去板后从外边转，那么就会把这这个斜，这个斜角给取掉，我给给大家演示一下，插入折弯，然后点击一个边线，这里忽略斜切面，直接确定， 这里一般卷源设置 k 因子零点五，大家看一下，我给展展开，大家看一下。好，他的展开图就是这个样子， 这些这些子件的出展开头跟刚才所描述的是一模一样的，这里就不多做 做介绍了，你在哪里画条缝都可以，给他开条缝都可以。这是第一种三通的画法，嗯，当然了，这种三通可以衍生出来。另外一种三， 就是说等分三通，就是三个三个角度都是一百二十度的三通，我给大家看一下，点击这个草图草图二，然后这里改成一百二十度， 然后这个位置也改成两把 哦，重建好，大家看一下，这就是我们常见的等分三通，点击暂停。 好，那么第二种三通的画法就是不等分日益三通。怎么画呢？我给大家也演示一下。 新建一个零件，点击全是鸡煮面，哪个面都可以啊，画一个 还是定一成一百吧，画一个一百的圆，然后拉伸出台，这个自定义啊，我们点击三百个确定，然后在上式基准面或者右式基准面上都可以绘制一个草图， 这个扫除就是为了等一下新建机制面用的，这个角度可以随便定义 四十五度，退出草头，然后点击这里基准面，第一参考还是选这个点，然后第二参考选这个线，他就自动垂直了，然后确定， 点击这个面，绘制一个抄手，看不清可以转一下这个尺寸，就是一百也行， 八十也可以，这个都没关系，我这就不不画一百，就画个九十，然后点击拉伸凸台， 点击这里成型到一面，点击这个圆弧面，确定地址面，隐藏，这个草图也隐藏掉，然后开始抽壳，还还设置一点五，点击这三个面，把它完全抽空， 点击分割，在这个位置，选择这个面，切除零件，选择任意其中一个，点击右键确定 好，现在这里就分成了两个零件，大家看一下他的拆分方法，跟刚才那个也是一样，我这里也给大家演示一遍忽力啊，这个面上画一个草图吧， 一条直线特征，拉伸切除，选择薄皮特征，两侧对称零点五， 然后完全贯穿，确定这个转成板筋，就是一定要注意的一点，就是这个正胶，正胶的位置就是这个料后的位置，点击板筋， 点击插入折弯，这个地方就是点外边和点里边都不一样，我可以给大家演示一下，点击外边，我先点击外边，点击里边，点击，然后确定大家注意看这个位置， 看到没有他就往外走，如果我点击外边呢？大家可以看一下，点击外边，他就会从这个位置把这个斜角去掉， 点击这个线，大家注意看这个位置，大家看到没有，这个就是因为钣金 做出来的话，他一定是垂直的，一个板后他不可能是斜的，所以这个地方大家一定要注意，不然的话到时候焊接可能会出现一个干涉，重新打磨还是挺麻烦的好，这就是 第二种方通，然后这这个这个我也不知道叫啥名字，大家感觉到像什么就是什么吧，这是第二种方通的画法，然后刚才在画第一种方通的时候，我画了一个三等分方通，那这个三等分方通还有一个第二种画法，我也给大家分享一下， 新建一个零件 剪辑草图，直径一百来元， 拉伸出台两把确定，然后找到一个基准轴，选择圆轴震带震带震震轴就是这个基震轴，现在实体就是这个， 然后这里三百六十度均分三个确定，大家看一下，现在这里是三个，是三个实体，然后点则点击组合，点击这三个 确定，这个就是三等分方通的另外一种画法，然后点击抽壳展开，这个就是刚才已经分享过了，这里就不多做描述了。好了，今天的视频就分享到这里，谢谢大家的观看。嗯，请大家在视频下方评论并留言。
1640烈火涟漪SolidWorks

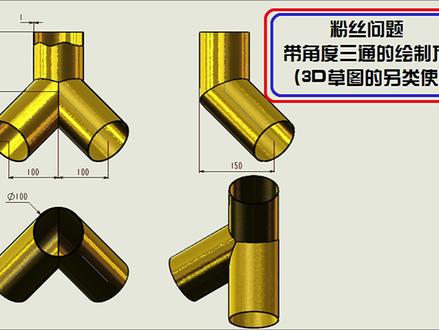

06:21查看AI文稿AI文稿朋友们大家好，我是画图的烈火联谊，今天有一个粉丝朋友给我发过来一个图片啊，就是他不知道这个图怎么画出来啊？我们看一下，他是个图片 啊，就是一个带角度的一个三通啊，这个画的时候大家可能说，哎，看到这个图对吧？ 啊？直接建一个基准面，分两个草头去画啊，但是这个图有个问题啊，就是这个角度我们不知道啊，其实你可以算出来他是一百三十五度， 然后还有一个就是这条线我们不知道多长啊，大家可能觉得这个线就是一百一百的勾固定了也算的出来，但是大家看一下啊，这条线你现在看到的一百尺寸啊， 是是这个尺寸啊，这个一百啊，这个是一百，他没有在一个平面上，也就是说这条线和这个线没有在一个平面上，他在一个角度啊，所以这个我在绘制的时候啊，其实是非常简单的，那我们接下来看一下怎么去绘制啊？ 在获知之前啊，允许我在这里打个广告啊。内部联谊这个钣金工程师线上教训，今年的最后一期啊，正在招生，目前的话还有 啊，六个名额吧。啊，有需要的话可以了解一下啊。话不多说，开始绘图啊，我们直接去绘这个三滴草图就可以了 啊，三 d 草图对吧？双击前视基准面啊，出来一个基准面啊，会是一条直线，找到推理线， 这个线的长度是一百二啊，空白区域，双击把这个区域面隐藏掉，然后我们看一下这个图片，我们接下来绘制这条线的时候怎么绘制啊？这个时候我们是可以用坐标输入的 啊，就是我现在以这个地方为原点，那么这个点为点的 x 坐标是不是一把 啊？ y 坐标是不是一百，然后他的 z 坐标啊，这个是原点，对吧？这个管是一百一百的管， 那么他的 z 坐标也是一百啊，这个其实是很很容易绘制啊，我们直接绘制一条线， 好拖到这边，对吧？然后点击这个点，我们给他出坐标，挨个死一把 啊，歪，一百啊，歪是负一百啊，因为在下边啊， z 一百啊，然后确定啊，这个点我们可以给他固定一下 啊，这就完全定义了，对吧？然后找到一个橘子面，我们可以把前式橘子面先显示一下，这样看起来比较方便 啊，我们做个镜像好，镜像这条线啊，镜像点，我们选中一个基准面啊，三 d 草图的镜像点必须是一个基准面，我们选中右视基准面，好就镜像过来了，确定他是一个这样的一个草 啊，自始至终我都没有标注这条线到底是多长啊，我只是给他的这个点，给他的一个坐标 输入啊，然后退出草头，对吧？我们用焊件点击结构构件啊，这里选择 圆管啊，无缝钢管大小，对吧？我这里没有一百的，我暂时用八十九乘五，然后选择组， 选出这两条组一，然后点击新组，选择这一条组二啊，这个时候你不要确定啊，你确定大家可以看一下 啊，确定之后啊，大家看它并不是你那个我们需要的一个效果啊，那这个时候怎么做？我们重新编辑一下啊，大家看一下这个点啊，点一下，对吧？这里有一个剪裁秩序啊，足一的剪裁秩序等于一，逐二的剪裁 夜续等于二啊，什么叫剪裁夜续啊？其实就是他的一个拼角的一个显示样式，反正我们点击左儿把它调为一啊，这里大家可能说有没有三，没有三啊，只有一和二啊两种，好，我们把它调为一， 确定啊，这里确定好，大家现在看一下啊，这个就是我们需要的效果 啊，现在这个管的直径不对，对吧，我们把草头隐藏掉啊，那么在这个结构构件下边，我们可以直接右键啊调整编辑这个草头啊，外定一版 啊，避后一点零，那么内径就是九十八啊，确定退出草头对吧？如果出清单怕错误的话呢，我们可以在 这里点击啊，这一步特征点结分，每个月的更改名称，一百乘一梯啊，这个，那么这个图就绘制出来了，这个很简单啊， 对吧？保存到桌面，那，我们可以侧眼在这尺寸那出个功能头 啊，前次对吧，他的图是这样摆的啊，我们给他标个尺寸 啊，这个是一百二对吧？这个是一百， 这里是一百，这是一百五， 他这个图片就完全对得上啊，这个观念点就是 绘制三滴扫图，我们绘制这个这个点的一个坐标，直接用坐标输入，非常方便啊。第二个注意事项就是我们在这个结构构件里面有一个剪裁页序，要对他进行一个调整 啊，那如果这个今天的视频的话就分享到这里啊，如果这个朋友看到的话，可以点个赞，也可以加个评论啊，感谢大家的观看，再见。
