盈建科怎么导出楼板挠度图
那么这时候我们这楼板在定义的时候有什么既定的原则呢？就是他必须得是一个封闭的平面，比如我这一个房间他可以生成一个楼板。那举个例子啊，比如说我们在这可能我这块没有量，中间可能是一个无良楼盖 啊，这些地方都没有量，那么他能生成版吗？ 他也能生成板啊，因为我这个外边这个大房间也形成了一个封闭的区间。但是问题就来了，这时候我中间这根柱子跟板呢就没有关系了， 也就是说我在计算的时候，这个柱子跟板他之间是没有协调关系的啊，他不能作为板的一个支座。那么遇到这种情况我们要怎么办？ 要这种情况的话，我们就需要用到虚量啊，这个咱们后边会讲到，咱们可以先来了解一下，你必须得用一些 洁面很小的梁，然后呢去跟我们中间这根柱子相连， 那么这个梁的洁面呢，我们取小于一百就可以啊，你取九十取五十都可以，只要不要大于一百，小于一百的情况下，软件会默认的去取消它的钢度啊，我们会认为它是一个没有钢度的 构件材料，我们就默认取混凝土材料，那这个就是 我们所谓的虚量啊，虚量呢，它其实是计算的时候是不考虑它受力的，那它所起到的作用主要就是生成楼板啊，你可以理解为它的作用就是为了合理的生成楼板， 那么我们有了这根梁之后呢，他就把我这个大房间划分成了四个小房间，这样我们才能实现我们这个板 跟中间这个柱子之间呢产生一个有机的联系，考虑他们的一个传力，否则这个力他是传不到柱子上的，那这个柱子也没办法作为我们版的制作来考虑。 那说到这呢，要有一个概念，就是我们一房间的形成，它是基于梁构件来形成， 就是我不是说光有轴线就可以形成一个房间，我有轴线的同时呢，我周边的这个轴线上还必须得有一圈梁， 不能是斜杆，也不能是柱，只能是梁啊，梁和墙都可以，梁和墙都可以，那么这种这种情况下，我们就可以形成一个房间啊，有房间之后呢，我们才能生成楼板，所以说板的生成呢，它是有一定规则的。
粉丝304获赞906
相关视频
03:52查看AI文稿AI文稿呃，今天来给大家介绍一下咱们这个钢结构深化啊，这个软件的一个导图的一个操作啊。那么我首先启动这个钢结构深化这个软件 好，启动起来之后，我先新建一个模型，呃，比方说我就弄到这个里面吧，新建个模型，随便取个名字吧，好一个空白的模型。保存 好程序进入这个钢结构深化这个界面之后呢，然后我首先用这个嗯，导图吧，导图就用营建和建模的这种方式 营建科建模啊，直接启动啊，就用这个营建科建模这个里面，因为我现在模型没有嘛，好 程序会为我另外开启一个窗口。那么我随便先新建一个啊，随便先新建一个。 好，开启这个营业科建模之后呢，我准备用这个 d w g 转换，这个是我今天要给大家介绍的啊，就是这个 d w g 转换。首先进来之后呢，我首先打开我的一张 cad 的图纸 啊，这是啊，已经从用户那边呃要过来的一张图纸，比方说他这是一层平面图， 二层平面图啊，三层平面图，然后他的呃四层平面图，然后他还有就是平面图上对应的这些标签的这些尺寸啊，钢号等等这些材质， 还有就是他的一个层高表啊。那么我现在呃就给大家操作一下。首先第一步分析图形 框，选一下分析图形啊，图形他会自动分析啊，呃，他然后提示你检测到有双线，那么我实际上我是用单线画的这个梁，我就点否啊。好，这里已经识别出来了。然后你可以看一下遗选图形，就是看他识别的对不对，如果不对的话，你还可以进行一个补充啊。 然后第二步就是识别我的层高表吗？识别楼层表在这里啊。楼层表顶层我都不要了。顶层不要了。好点确定啊，楼层表已经识别了。然后就是分析各层平面并组装， 把这框选中。分析各层平面点右键确认并组装啊。然后我检查一下这个框框对不对啊。检查一下框框对不对啊。都差不多哎，这个地方好像没框进来。没框进来可以补充啊。可以补充， 可以用这个指定标准的范围。然后你可以自己左下角会提示你指定一个角点。我就直接框框一下吧，把它框大一点就可以了啊。把这个柱子框进来是否删除是好，这个框框就变大了。然后这个角点的话，我就还是选这个原来这个点吧。好 好达到这一步，你就可以再检查一下这个构件显示。构件显示。你可以看一下。呃，比方说你的呃，这个钢柱 是不是识别进来了？然后你的钢梁是不是识别进来了啊？比方说我的钢梁那都识别进来了，还有他的一些编号吗？钢梁名称啊，钢柱名称等等对不对？如果不对的话，再进行 二次补充啊。如果对的话，那么你现在就可以直接点击我们这个底下的左下角这个生成模型。 好，到了这一步，导入模型完成好，大家可以看一下。那就可以通过这个平面图把这个模型快速搭建起来。 呃，大家日后如果在使用软件的过程中还遇到其他的问题的话呢，也可以通过右下角这个联系方式联系到我们啊，这个是我们的一个联系电话， 这个是我们的一个技术知识的一个邮项。 记得关注我呦！
01:35查看AI文稿AI文稿营建科软件智能转图功能一分钟完成一个高层模型的建立大家仔细看吧很神奇的 哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦 嗯 哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦哦。
26YJK
09:13查看AI文稿AI文稿银剑科五点三点零版本插入衬图和导入 d w g 功能使用讲解，大家好， 呃，随着银剑科五点三点零版本的推出，那么以前的一些操作啊，银剑科也做了一些调整和优化，那么今天呢，给大家用五点三点零版本介绍一下银剑科目前的衬图啊，包括导入 dwg 这一块的一些使用方法， 那么这个五三零版本的改进大家也能看到啊，在右下角常用命令帘里边，目前 这个导入衬图啊，在这里边就是说我们插入衬图，然后给这个导入 dwg 这边配合，原来这里边有一个导入 dwg， 目前咱们叫 dwg 转换放到这了，那么会做的是越来， 下面呢，我先从导入衬图这个使用给大家介绍一下，首先咱们选择这个插入衬图，选择这个低标准层，然后选择插入衬图， 这个过程的时候呢，大家一定要注意这个图纸，如果说这个图纸呢是非常大，也可能稍微慢一些，大家也不要着急啊，如果说是呃，我拿到的这个图纸应该是比较大， 大家看打到这个图纸有的有这么多，那么咱们因为这个图纸我都看过了啊，咱们今天不转那么多，咱就找一层给大家讲一下这个方法就行。那么拿到图纸了之后，然后咱们在这里怎么操作呢？首先在这个 界面，咱们用这个显示选择先把要导入的这个图啊，可以框一下， 这样的话只导这一部分啊，如果说是导全的，后期咱会给大家再讲导全的图，那么这样的话呢，首先咱们要知道啊，只要这个图层匹配的 嗯很好，那么咱导的过程也会非常好，那么下一步咱们该怎么办呢？因为有了这些，那么对于这个楼层组装表这个不需要的，咱们到时候呢可以把这一块呢用呃，这个隐藏选择 剔除不导入的啊，把这一块咱们可以给他剔除掉啊，在这里给大家一看，剔除掉这一块啊，哎，框选这一部分啊，这就 这个去除这个部分不显示的，那么拿到这些图呢，大家一定要看好了，好，看好了以后呢这部分咱们也不需要，咱们把这个也去掉 好，好了，那么这就是当前这一层之后呢，咱们设置一下基点，现在咱们做的是衬图啊，设置一下基点，然后 点击确定。大家有的时候也要还有一个问题需要注意啊，如果你这个图纸比例不是一比一百的，咱们默认的图一定要是一比一百的，那么这时候这个比例一定要注意这个问题，然后呢点击确定， 然后咱们放到这个圆点啊，这个可以给它切到平面啊，啊，好，点击确定切到平面，那么 切到平面以后，那么在五三零里边这些功能啊，在衬图这一块的，如果说我选择衬图他的亮度啊，就是可以在这里边调整衬图的亮度啊，这个大家掌握这个方法就行。好，那么下面呢咱们选择导入 dwg 啊，选择这个功能使用， 那么这个时候大家看看该怎么操作呢？打开这个图纸以后，咱们右边也有这些生成模型的这些操作方法， 那么如果说这是一层的，咱们在这里就可以选择，比如说轴线啊，比如说轴线，我在这里点击轴线啊，有轴线的图层拾取量线啊，在这里比如说这个量线，大家看这个量线图层，注意有的时候他这个图层不是一个图层 的时候，大家就要在都要点一下对应的图层连线失去了，然后再选择强强线， 这时候如果说还有考虑梁的标注的时候，那么咱们就选择梁的集中标注啊，在这里选，你看 coul 的这个图，他呢是不是一个图层的，这一块咱们一定要注意啊，他不是一个图层的，要多去点，把这个都点全全了， 举动标准，包括这个引线都要去失去。在这里还有这里， 那么集中标注应该都失去完了，里面还有原位标注啊，咱们再选取量的原位标注啊，量的原位标注啊，这里还有原位标注，他也没在用图层 这一块，大家一定啊，这还有这这这这这一块，还有咱们再选择两线啊，两线啊，选择两线， 那么梁的这个集中标注好，那么这些都失去完了啊，这还有柱子，这还有个柱子啊，这还有柱子。再选择这个柱子 好，那么都失去完了，失去完了以后呢，在这里可以选择已选图形，大家看已选图形啊，已选图形来， 然后呢我们选择生成模型，那么这时候呢，导入模型完成，完成，但是他是个平面的啊，咱们这时候选 选择显示模型，看这模型就显。哎呦，这量这么大，那么咱们暂时不管，咱们退出导图， 退出导入，咱们核对一下衬出啊，核对一下衬出，咱们切到平面，那么啊确实它它这个量标注 这是两百乘两米的，这边是两百乘一米的，咱再把咱们的这个量的这个显示截面尺寸勾选上，咱们去核对一下啊，把这个切小，大家可以核对一下啊， 核对一下，因为这个里面的是八块，那么对应的这个两百乘两米的没有问题，这是两百乘一米的也没有问题，这是两百乘一米的没有问题，两百乘五百的也没有问题。 那么整体上呢，咱们拾取过来这个模型，就是这样的一个模型啊，包括它这个柱子啊，这样就是这样一个模型， 那么这个使用方法大家都清楚了吧？另外一个呢？呃，为了更好的去演示， 咱们还有一个叫衬图调改模型这个功能，那么我在这里边我把这个，比如说我这个墙偏心，我稍微调整一下啊，给大家示意一下，比如我现在双击这个墙标注，我把这个片头距离一百，我取消了， 我主要给大家讲的是方法啊，就让大家掌握好，咱们现在给出了更好的这个解决客户的这个使用的过程的问题，点击衬图调整模型，这时候呢，因为我 要调这个，因为我这个墙边要和这个衬图要调一致的，对吧？我首先要分析这个范围，我可以整块啊，也可以整个的 啊，框选这个范围，框选完了以后呢，右键啊更新局部完成，如果未能完成，请调整他这个点击确定，你看这就给你调整了，当然这个图纸如果非常大，咱们可以多试试修改几个， 这样让大家也能啊，咱们把这个墙双击啊改一下啊，比如说我这个地改成这个啊， 一百五啊，一百五，应用啊， 一百五，然后多改几个啊，我在这里边也是，呃，把有的量也给改一下啊，听听啊， 这里边要改 hk 五十啊，点击应用 啊，在这里边也改一些啊，这是我们的那个改好了，我就改这三个，哈， 那么一样的，这个趁图调改模型啊，点中它，然后失去范围，我就可以把这个模型的整个范围框起来 看一下，右键更新，局部完成，点击确定咱们去。对，那么咱们刚才这块改过的， 这块改过的包括刚才咱们这个地方改过的软件就自动给你调整了，那么这个功能就非常的实用啊，希望这个功能也给大家带来更好的使用体验。那么今天的这个分享到这里。
85盈建科吴胜强

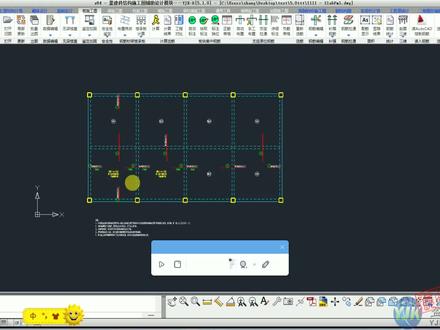

19:15查看AI文稿AI文稿大家好，我是营建科技术知识李伟民，今天为大家分享的是楼板鉴定加固与安全鉴定 啊。第一部分，楼板坚定加固啊，楼板的坚定加固在楼板施工图当中啊，有一个专门的坚定加固一个菜单 啊，楼板鉴定加固大致分为五步来实现啊，第一步就是输入啊，修改保护层厚度，还有输入已有钢筋，就是输入楼板的十配钢筋， 那么我们目前支持手工输入，还有是啊，通过 cad 图纸导入两种 方式啊，那么在输入保护层与十倍钢筋之后，我们就进行鉴定计算 啊，鉴定计算完毕之后，我们来查看鉴定结果，对鉴定不满足要求的进行加固 啊。第四步就是布置加固做法，并进行加固计算。第五步，最后一步就只查看加固计算的结果 啊，输入已有钢筋啊，支持两种方法啊，这个在数据编辑之下的啊，输入即有钢筋啊，这个对话框我们可以手动啊，指定钢筋啊，比如说我板底 输入十二百的钢筋啊，制作也同样也输入十二百的钢筋，我们还可以点击导入 dwg 现有钢筋啊，这种方式就可以导入你的 cad 图纸，有画好的钢筋可以导进来， 然后我们还可以啊进行钢钢筋楼层的复制啊，比如说我把一层的钢筋梳完之后，然后直接啊复制到第二层 啊，鉴定结果的查看，我们鉴定完鉴鉴定计算之后，我们查看这个鉴定结果，如果显示白色啊，就表示你鉴定是满足要求的，如果显示 这红色啊，这个表明鉴定不满足，那么这个数字表示什么意思呢？我们先看括号内的数字啊，括号内的数值他就表示计算配金面积 啊，比如我这个楼板啊，计算面积是二五八九啊，这个板底计算二五八九，然后前面的数字他表示时配面积就是我们刚才输入的十二百，他的时配面积是三九三 啊，很明显计算面积要大于十倍面积，所以这个版底鉴定不满足，显示红色 啊，下面进行加固做法的布置啊，目前我们支持粘贴钢板，粘贴纤维布，还有增大 洁面法三种加固做法啊，布置加固做法之前啊，在平面图中会显示，会标出啊鉴定不满足的位置，他显示未加固啊，三个红色的字啊。分板的话分为跨中与制作 啊，并且加固做法只能布置到啊，显示未加固的位置啊，比如说你这个制作是鉴定满足的，他就是不能啊，布置不上加固做法 啊，显示未加固，我们直接选一种加固做法，然后布置到啊板底这个位置就可以了 啊，加固结果的查看啊，上一步啊 加固做法布置完之后，然后进行加固计算，让我们看一下加固结果啊，加固结果菜单当中我们可以啊，先看到是输出的是加固的面积， 然后我们还可以查看啊，其计算弯距，还有计算配金面积，还有既有钢筋面积， 那么这个加固面积如果显示黄色，就表示是钢板的计算面积啊，如果显示青色啊，就表示纤维布的面积啊，如果显示紫色就表示增大洁面法，然后新增钢筋的面积 啊。对于粘钢与粘纤维法，因为加固规范当中啊提到了啊，其加固后 承载力不能超过百分之四十啊，所以我们对楼板啊，纤维加固与钢板加固啊，进行了百分之四十的一个限制啊，一个承载力的百分之四十承载力的一个验算，我们输出了 一个承载力提高幅度啊，就是让用户能看到你沾缸或是纤维布置之后，他的承载力提高提高了多少，有没有超百分之四十 啊，我们还可以支持加固计算书的输出，他分为楼板啊，板底加固计算书，还有制作加固计算书 啊，看一下第二部分，楼板的安全鉴定 啊，同样也是在楼板施工图当中有一个专门的安全性鉴定一个菜单 啊，同样也是安全鉴定，也是大致分为五步啊，第一步啊，与楼板的鉴定加固是一样的啊，输入保护层厚度还有十倍钢筋。 那第二步，我们可以对盖楼板输入承载力折减系数啊，这个就表明啊，就是表示啊，对一个机油建筑可能考虑到他一个一个老化 啊，一个承载力他会有一定的折损，所以说我们会输入一个承载力折件系数啊。第三步啊， 我们是针对预制板可以设置楼板承载力啊，说明一下，预制板在我们这个建模当中是不能直接建进去计算的啊，我所以我们在楼板施工图的安全鉴定当中，可以直接指定你预制板的 com 承载力啊，直接进行承载力与安全鉴定一个评级啊，就可以了啊。第四步啊，进行安全鉴定计算啊最后一步，第五步，我们查看安全鉴定评级结果 啊，输入承载的软件系数，这个是由用户来指定，比如说我输入零点九啊，那么这块楼板的 承载力折减系数就是零点九，设置楼板承载力，对于预制版，可以直接输入其抗腕承载力进行安全鉴定评级啊，比如我输一百，那么表示你现在是预制版，他的承载力就是一百 啊，如果我不输入，那么这个对话框中显示零零的话，就表示啊使用计算值进行鉴定。 安全鉴定结果查看好安全鉴定结果啊，可以查看楼板的评级结果， 我这个楼板评级为 a u 啊，同时可以查看其计算弯距、适配钢筋面积和楼板抗弯承载力啊，可以设置评级结果的颜色，比如说 a 要显示成显示成绿色，那么可以通过颜色修改啊。我们我们可以支持安全鉴定计算书的输出， 比如说这块楼板的安全鉴定计算过程，我们也是能输出的， 我们通过一个实力啊来演示一下啊楼板鉴定加固与安全鉴定的流程，我们直接进入版施工图，然后绘新图 啊，在坚定加固之前，我们输入保护层厚度与十配钢筋。在楼板是计算方法啊，数据 编辑下有个有个设计参数定义啊，可以对板顶与板底分别输入保护层厚度，然后输入既有钢筋 啊，我们可以手动指定啊，比如说我这个楼板就输十二百的钢筋啊，板底与支座均是十二百，那么框选楼板就设置完成 啊，我们还可以导入 d w g 现有钢筋啊，就是导入你的现有图纸 啊，然后我们支持钢筋楼层的复制啊，比如二层的石胚钢筋与一层的石胚钢筋啊是 完全相同的，那么我们就可以把一层的十配钢筋进行楼层复制，复制到第二层 啊，输入视频，钢筋完成之后，我们直接进行鉴定计算啊，在此可以不用进行楼板计算啊，直接进行鉴定计算就可以了 啊，鉴定计算完毕，我们直接看鉴定结果啊，可以看到啊板的板底 两个方向均显红了啊，括号内的数字表示九六零，表示啊计算所需面积九六零，然后我的十配钢筋面积是三九三， 那么计算大于十倍，表示鉴定不满足，所以在板底就会显红。然后第三步我们就对显红的位置进行加固做法，一个布置 啊，可以看到啊坚定不满足的位置，然后显示未加固。三个红色的字表示你需要在此布置加固做法。然后我们左侧可以提供了三种加固做法 啊，粘贴钢板可以设置钢板的强度，然后纤维布可以设置纤维布的强度增大。简便法可以输入啊新增 混凝土的厚度，还有是混凝土的强度， 我们选择粘贴钢板法对其加固，然后布置加固做法之后，然后直接进行加固结算 啊，可以看到简图上的文字，六零七是黄色的，他就表示是钢板的计算面积， 就是所需钢板的计算面积，如果是青色表示纤维布的面积 啊，紫色表示增大洁面法新增钢筋的面积啊，在右侧可以输出加固计算，计算所用的弯距，还有钢筋面积，这个是计算钢筋面积，就是鉴定 计算时的面积，还有既有钢筋，有石碑钢筋加固面积，承载力承载力提高幅度啊，这个是针对钢板与纤维啊两种加固做法的， 让我们看一下这个承载力提高幅度啊。第啊，第一个数值他表示的是计算弯距 五十八，然后第二个数值二十四点七五表示是原界面承载力，那么计算弯距，减去原界面承载力就是提高的承载力， 那么他再除以圆界面承载力，就是承载力一个提高幅度一个百分之，那么看到该楼板，他的提高幅度是百分之一 百三十四啊，很明显已经大于百分之四十了，所以说你这块楼板加固做法布置的比较多啊，超过百分之四十了啊，需要减少一个加固量来重新计算一下。 然后我们还可以输出楼板加固计算书啊，这个是板底的计算书，还可以输出制作加固计算书 啊，计算书里啊，输出了啊，加固计算的过程，还有是最终的加固计算的面积 啊，分两个方向，板体分两个方向 啊，下一步我们看一下安全鉴定计算啊，同样已经设置完了保护层与石胚钢筋，那么我们可以直接进行安全鉴定的计算啊。第一步，设置承载力折减系数， 我们对该楼板设置为零点九 啊。第二步，设置楼板承载力啊，如果你的楼板是线胶板，那么就可以忽略此项，让它让它自动进行计算啊，如果你是预制版的话，那么可以啊，在此输入预制版的， 看完承载力，比如说承载力是一百，那么我对该老板进行指定啊，如果不进行指定的话，那么啊这一项会显示为零，刚才是零 啊，零的话表示使用计算值进行鉴定啊，计算值意思就是根据你的石配钢筋还有板的楼板的洁面，反算出一个康湾承载力来进行安全鉴定， 那么我们现在啊是橡胶板啊，不进行指定，所以说我们添零，那么第三步就执行安全鉴定计算 啊，首先看到简图上啊中 通过有一个 d u 啊，表示该楼板的评级，安全鉴定评级就为 d u 啊，下面是安全鉴定的表格，一个统计 啊，右侧我们可以输出楼板的编号，还有是十倍钢筋的面积，还有是安全坚定计算所用的弯距，还有是楼板抗弯承载力啊，这个抗弯承载力就是根据十配钢筋算出来的， 然后这是承载力与弯距的一个比值啊，通过这个比值还有设在啊设置好的这个线值范围内， 进行一个安全坚定评级。 承载力评级就是只是针对啊弯距承载力这一项进行评级，然后最终的评级叫包落评级 啊，包落评级我们楼板的话是与浅处理进行包落啊，浅处理是在哪呢？我们看一下 啊，在前处里有个安全性鉴定，安全鉴定有个啊，其他评定项设置 啊，这里面就包含楼板啊，比如说楼板的构造项，还有是位移或变形项，裂缝，其他损伤项，如果我们是 啊已知啊，比如说构造箱是 bu 的情况下，我们就选择 bu 啊，然后对该楼板进行一个指定，那么 b u 啊，就与楼板施工图当中的承载力啊，计算出计算出的评级结果进行一个包落 啊，同样我们还可以设置啊 评级结果的颜色，比如说我的 du 啊，想设置为红色啊，就可以修改颜色。点击应用 安全鉴定也可以输出啊，计算计算书啊，计算过程，我们可以看一下单块版的鉴定信息 啊，计算书里面啊，首先输出了那个评级结果，然后是详细信息输出 啊，输出了安全坚定啊，评级过程。 好，今天就为大家讲解到这里啊，谢谢大家，祝大家新春快。
44盈建科吴胜强
02:44查看AI文稿AI文稿呃，有用户咨询，就是咱们为什么这个导入 dw 禁摩要插入一个秤图，那么我们以前的老功能呢，是放在这个右下角这个位置了，然后在这个位置好点那个东西之后，他就进入了这个秤图啊。呃，就是放到这个右下角了，然后 导入 cd 建模，你可以看到假如说我这是原来的老公的吗？可以给大家看一下。好，假如说我设置一个基点，随便设置一个基点，然后剪刀，我就说导这一层吧，导这一层给他看，看一下给大家。然后轴线，你要这么这么去选吗？这是以前的老方式，轴线强， 然后呢？呃，量，然后我再选个什么窗和洞口吧这些玩意。呃，量这边的话可能还有一条线啊。好，还有一个就是咱们的柱子，好， 把这些都选完之后呢，然后点生成模型，你可以看到切换到平面，把它放到这个模型上面，你可以看到就是说我们以前的倒模方式啊，就是要去自己去选，那么现在这个导入 cd 建模呢？给大家看一下有什么这个区别？那么导 cd 建模 好选秤图吗？那我就把这张图作为一张秤图来插入吧。好，既然他作为一张秤图插入的话，我假如我只到第一层，我就只选第一层嘛， 我就只选第一层，然后其他的不需要的我就先不管他了，随便选个几点，然后好作为称图，先称到后面，好，称完之后点确定他会进入称图这么一个界面。那么进了这么一个界面之后呢？以前称图的话，是要也要去这么去选轴线，选墙，选梁，选柱啊，这样去倒， 那么有些用户说导进了没轴线，那么可能就是说你要在这里把这个勾取消，把这个勾取消啊，在设置之前啊，那么现在这个导入系列 dj 魔这个衬图的方式呢？还有一个分析图形的这个功能，你可以看一下啊，点一下分析图形，因为我左边大家看到我还没选任何东西，分析图形框选一下，点右边确认，你看 轴线、轴线、明强、梁柱这些自动帮你已经分析好了，包括这些机动标注、原位标注，以前要手工去点的，现在都是通过一个命令分析图形全部给你到位， 然后你就只要点以选图形检查一下是不是对的，如果是对的，那么你就点生成模型，如果不对，那么你到带血模型你们再去追加就可以了啊。然后我这里的话点生成模型好，生成模型完毕之后呢，你退出导图啊，这个命令就完成了，抻腿也抻到后面了，然后你这个模型呢，也就通 分析模型的命令一键就生成了啊啊，这个就是这个命令的一个使用方式啊，以前的老方式是放到右下角了，放到右下角了这个地方。
236湖南YJK张
29:52

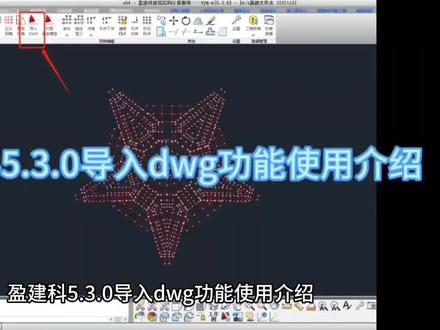

04:42查看AI文稿AI文稿银剑客五点三点零导入 d w g 功能使用介绍。呃，大家好，今天呢给大家讲解一下这个银剑客这个转 d w g 这个功能使用， 那么在人间哥目前的最新版本五点三点零这个版本上，大家其实看到他的变化还是非常大的，那么这个具体的使用我在这里给大家做一个说明啊，也给大家做一个介绍，希望大家能掌握这种方法。 首先我把这个给大家删除了啊， 哼， 那么这个里面呢？目前是衬图啊，这里面是衬图，咱们把衬图也删除啊，衬图也删除，重新给大家来一遍， 在这里中间这就是删除删除。首先大家能看到啊，在这里有一个导入 gwg， 这里面有一个 趁图图速转换成模型构件，然后这里面有个 dw 转换，其实它是有适用范围的。首先咱们先说这个导入 w d w g 这个功能，必须得先进行劝图，比如说咱们把这个图劝过来，插入劝图啊，找到这个，找到这个图啊，比如这个图，找到这个图纸，然后呢在这里面设置一下机点， 然后把这个油冲过来，然后把这油一点，那么通过这个调整他的亮，就是你在这选择这个衬图，在这里可以调整这个衬图的亮度 啊，点用它可以调整衬图的亮度，好，你确定？然后呢有了衬图了之后，如果说只是导入轴板，一般的话，如果说只导轴板的事，就建议你不要把这个柱子， 在衬图的过程中可以把这个图层给他引掉，那么你就可以在这里通过框选去拾取这些呃，图素，这，这也是一个方法，一般的话我插入衬图，我要想把这个轴网和柱子全部表达出来的话，就点这个导入 g w g， 那么在这里呢， 咱们选择轴线啊，点轴线，然后再选择柱的边线，选择柱，然后柱的这 图层选中，选中之后呢，咱们点击生成模型，那么这个时候这个模型就过来了，但是这个时候呢，咱们一定要注意一个问题，就是大家需要注意的这个问题是什么呢？第一大家可以看 我在我在这里面推出导图，咱们先看一下，我把这个劝读隐藏掉，大家发现周榜没有过来，那么这个原因在哪呢？就是说咱们再点击导入 dwg， 点动它， 这个时候呢在设置参数里边他有一个选项啊，在这个选项就是说清理无构件的网格，把这个对勾呢不要勾选，然后确定重新的再生成一下模型 好，然后再显示，这里面有一个显示模型，大家就能看到，如果有层高的话，他就显示高度了，同时把这个推出导图，那么这个轴网包括这个柱子的构件就导过来了，咱把这个寸图隐藏掉， 大家这就过来了，主板也就过来了，这个时候就是咱们用这个导入 dwg 导入轴网的时候需要注意的，那么这个导入 ddwg 转换是指什么呢？这个指往往对于结构图纸里边有了各层的 啊，这个比如量施工图为准的各个楼层，以及楼层组装表这些信息快速生成。这个转换模型使用 一般呢适用于这个呃既往建筑的这个建模，根据这个 cd 图生成模型。另外一个呢就是，呃，翻模，这个就是有图纸的直接翻模，这这两种情景用的，大家知道这个方法了吗？这就是 常用的这个导入 dwg 必须得先衬图，然后再导入啊，一定要注意那个清理网格的设置参数啊，其他的没有什么给大家嘱咐的了，大家有什么问题随时咱们再沟通，谢谢。
12盈建科吴胜强
02:35查看AI文稿AI文稿根据建筑图进行 pick pm 建模出结构施工图，是我之前做好的一个， 查看模型的阵型是否有特别大的变动， 查看梁的结构图， 查看桌子的视频。 绘制版的结构施工图， 插入钢筋表。 接下来我们做基础的布置图， 导出基础的计算书， 导出整体结构的计算书。
01:21查看AI文稿AI文稿这时候我就可以把这一张图的平面呢给它插起来啊，我这个没有建筑图啊，我们就用结构图了。实际上呢，咱们在初步建模型的时候，应该是要用建筑平面啊来 知道咱们去建这个结果模型的插上之后呢，我们可以通过一个使图的工具， 把他的信息呢都失去进来， 然后呢生成一个平权模型， 这个生成一个三维的模型出来啊，这个模型他就可以自动生成出来。然后这种情况下我们对于这种呃平面图纸到三维模型的一个转换就会非常方便， 那也很方便咱们去进行模型的查看和修改啊，我可以根据衬图对模型呢做一些调整。
90尚禹

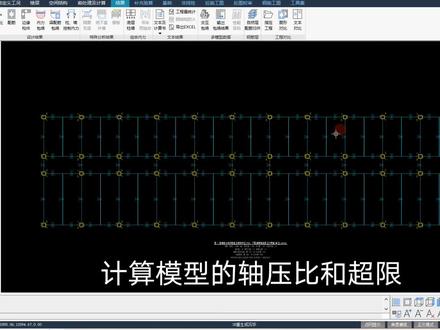

01:22查看AI文稿AI文稿计算模型的轴压笔和超限， 导出计算书默认页面格式， 查看计算书的格式和超限情况， 查看一下模型的在喝载作用下的位移。
40:14
00:57查看AI文稿AI文稿呃，用户执行咱们这个一型版一型的房间这个导航方式，因为默认是这种周边导航吗？能不能改其他的导航方式，比如说这种三角形导航。 呃，那么咱们这个参数里面呢？是这个楼层组装这个必要参数里面，这里有一个异形房间，按照梯形和三点形导后的这种方式，可以勾这个勾，然后点确定，然后再回来看一下。 你看这里就变成了这种三角形导后方式了啊。可以用这个参数来处理一下这个参数。 呃，大家日后如果在使用软件的过程中还遇到其他的问题的话呢，也可以通过右下角这个联系方式联系到我们啊，这个是我们的一个联系电话，这个是我们的一个技术知识的一个邮箱， 记得关注我呦！
04:04查看AI文稿AI文稿呃，今天准备给大家来聊一下这个四点二版本的这个导入定制资料的一个应用。呃，那么我们首先这个银联合软件里面基础模块，这里有一个定制资料的卡片，大家可以点进去。 点进去之后呢，我今天拿这幅图来给大家演示一下啊，这个图的话，他是这个呃，孔点，还有这个孔点标稿，还有这个孔号啊，他都是分了单独的图层的，这个我们都已经把这个图层已经严格的分好了。那么我给大家导一下试试看啊。 首先你可以在这个里面进来之后，呃，你可以导入平面图和跑面图吗？我那里有两个图。首先导入平面图吧。平面图我首先肯定要找到这张图，这张图的话大概就是在我的这个模型里面啊，我的微信复制一下 好。平面图进来之后呢，他就有这三个东西要读啊，他有这三个信息要把它读进去啊。孔点编号，这个孔点编号吧，好编号进去了。然后孔点的位置啊，孔点位置黄色的圈圈，孔点的标包就是个白色的文字啊。读完之后以选图形检查一下，看对没对 啊。如果有一些什么瑕疵的地方，你就可以用这个选择工具把它给删掉吧，就是不需要的这些就可以把它给删掉啊。 啊，先看一下啊，待选图形啊，这里基本上都已经进来了。然后这边已选图形啊，这里是选择图数，选择图数的话，已选图形我就把它给删掉，看能不能删掉啊， 哎，可以选择图书的方式呢，把他呃这些不需要的点给他给删掉吧， 这些好像是没没必要的啊，这些还是要清理一下啊，就是有些地方可能会有点问题啊，如果不清的话啊。啊，大概就是这个是平面图嘛。啊，这个弄好之后呢，呃，基本上这个就可以，应该可以退出到图了吧。 啊，什么是抵抗数据啊？这里点一下申请抵抗数据，他就会把这个图形数据给你整理成一个数据表格。啊，这些数据坐标啊，什么东西都进来了。标稿，你看你的空点啊，然后点确定 好，这个就完成了。然后点退出导图。这是平面图就已经完成了吗？啊，然后我导入跑面图啊，还有跑面图。跑面图的话呢，也是打开这个地图资料。 呃，就是读这个跑面图吧。孔点的编号和平面图就可以对应嘛。这是孔点编号啊，然后孔点的标高嘛。嗯，这个孔点标高。然后就是探孔的这个柱线嘛，应该是个绿色线吧。啊，然后 还有就是什么土城编号，土城编号就这个，这个就是土城编号吧。啊，然后孔点的什么标高。就这种这个玩意黄色的啊，然后分割线啊，这些蓝色的就是分割线吧。应该是。好。这些都弄完之后呢，他就基本上差不多了啊，读完了，一选图形对一下，看看是不是 都读进来了啊。如果都读进来的话，你就点一下顺序，立竿数据。好。哎，这个也是一号点一一啊，都对应上了啊，基本上都对应上。点确定，然后点退出导图。 好，那么基本上呢？然后我看一下这个图层三位图，那基本上这个就已经进来了。然后我这个模型不是这个。 嗯，地摊要用的，我这是搞这个地摊用来给大家试一下这个模型，不是这个工程啊。然后你要把它平移对位，你可以把它移动到自己想要的位置就可以了啊。这样啊， 这个地方数据就已经全部进来了。这就是导入 cd 的方式来找地方资料的应用。那么我们这个地方资料呢？呃，他是你在标签点右键，你可以看到这里面会申请个文件吧，应该是 他刚刚不是点升了数据之后，他会成一个四 sv 的一个赛尔数据格式啊，在这个项目目的下，然后这些数据格式呢，你可以在手工再去后期编辑他再保存，他也是可以读的啊。就是说这样的话，一个赛尔格式是比较好编辑的。所以说我们形成的这都是一个赛尔格式的。这个啊，后期便于修改。 csv 的是在这个地方。这个是今天我要给大家分享的，就是把这个 cd 来形成 d 的资料，一个简单的一个应用吧。
47湖南YJK张
02:30查看AI文稿AI文稿呃，用户咨询咱们老板的鉴定加固是在哪个地方？那么老板的鉴定加固咱们是放在了这个百事工图底下，相关的菜单是在这里呢，有鉴定加固的。然后就是这个地方鉴定加固，然后这一票啊。 呃，假如说他的操作过程呢？就是新汇张图计算分析。然后首先布置好原来的这个图纸之后呢，导出 cd 标志，我已经导出了。 然后现在由于种种原因啊，呃，改了这个赫仔，假如说我这个一十五改成了一点五，改成了一十五，由于种种原因，我改变了赫仔和使用用途。那么这个地方肯定会不够吗？要鉴定一下。那么我先点一下其他分析， 把这个纸变大了。变大了之后呢？然后我来到这个数据编辑，这里录入既有钢筋啊，我们可以就是说清除平滑数据，或者是在清除之前直 直接在上面点击也可以。那直接上面点击，也可以设置，或者是直接如果图面比较大的话，个别的话可以点击去布置。图面比较大的话，我们可以读 cd。 假如说我找到我刚才导出的这张图，这张这是原来的老图啊， 就是在没加获得之前的一个图纸。那么我就这里读制作钢筋啊，就制作钢筋把它点没了啊，还有底筋啊，底筋把它点没了。好，可以了。右键导入钢筋啊，把这个数据先埋到这里 来。这里之后呢，开始实图啊，基本上变纸了，应该是没问题吧，这里都读定了啊，读定了，我这个是正常的。好，读定了之后呢，然后我现在有了这个钢筋，我就可以做鉴定了吗？ 好，我拿新的结果去鉴定老图纸鉴定一下，然后然后看一下鉴定结果。这个老图纸肯定是不够吗？这些制作都超精了吗？ 好，然后我就不加固的方法了。现在啊，加固方法的话呢，他会提示你哪些没加固的地方，那么我可以贴钢板，也可以贴碳纤维啊。首先是跨中，跨中然后制作，当然你也可以选框，选的方式也可以，然后框选啊，这些都贴上了。贴上之后呢，然后就做这个加固计算 啊。地上完了啊，这个肯定是不够了，九万九千九百九十九是不够的，是远远不够的。这个是加固的不行了啊。这个底下的面积呢，你可以看一下这个底下的加固结果， 这的话是每米要布置这么多平方毫米的一个面积的一个碳纤维布啊。他是这么一个意思啊。这边的话就是一些呃，既有钢筋啊， 还有就是配给面架这些啊，这些结果啊。基本上操作就是这么去操作就可以了。
47湖南YJK张
