01:41查看AI文稿AI文稿你是说要把这个多段线的线宽调小一点是吧？啊，如果说我们在 cd 图纸当中用 pl 啊画这个多段线的时候啊，发现他的线宽太宽了，对吧？我想把它这个线宽啊调细一点，怎么去设置呢？非常简单啊， 我们讲两个方法，第一个对于我们啊这个图纸当中已经画好的多项线啊，那我们就把它选中，然后在面临好好输入 pr 空格，在我们 cd 的这个特星面板当中他有个全局宽度啊，我们可以直接把它改成五十然后回车啊，他就变窄了，看到没有， 哈哈哈。啊，如果你想再变细，你可以改成十回车啊，都可以，这个你自己去调啊，这是第一种情况，就是我们图纸当中已经画好的多半线，我们怎么去 调宽度？那么第二个我们后面要画的这个多段线，我怎么去调宽度呢？再给你好好输入 pl 空格，鼠标左键啊，任意的单击一个点， 那么我们可以看到命令行，他有个宽度选项啊，他后面有个括号啊 w， 所以我们输入一个指命令 w 空格 好设置他的宽度啊，比如说我要宽度是五十，我就设置五十，然后空格端点宽度，同样的啊，也是五十然后空格。好，这样的话我们的这个线条的宽度 啊，他画出来就是按照我们所设置的宽度来绘制的啊，明白吗？嗯，好的好的啊，对， ok， 之后我们就空格结束就行了，好吧。啊好的好的，谢谢。哈哈哈，好，那么关于如何设置我们 pl 多段线的一个宽度的两种情况和方法讲这里啊，哎，好的，谢谢啊。
3391趣成CAD教学
00:41查看AI文稿AI文稿我们要画一个有宽度的多段线，可以直接输入 pl 空格键直线面内，指定一个基点，给出去一个方向， 然后 w 空格键直线面内输入起点的宽度，比方说五十空格键直线面内输入端点的一个宽度，比方说五十空格键直线面内， 这样的话呢，就可以画一个有宽度的多段线，同样的恢复成原始的一个宽度，可以直接输入 pl 空格键，指定一个基点，给出去一个方向， w 空格键起点为零，空格键直行端点也为零，这样的话呢，就可以恢复成原始的片宽。
316CAD老李
00:11查看AI文稿AI文稿c a d 你不会的十个技能建议收藏点击 p w 空格，可以一键调整限行宽度，再敲空格输入宽度，重复上一次命令。
4908鑫语AI设计
01:14查看AI文稿AI文稿就是你现在的问题，就是说你在 cd 图纸里面用 pl 啊空格画这个多段线的时候，就发现这个多段线画出来他是一个空心的，对吧？啊，是的是的，好，这个问题的话，一般是我们的设置的问题啊，我们可以直接在面临行输入一个 f i l l mode， 输入完毕之后空格，然后把这个参数改成一空格。那如果还不行的话，我们就用阿一啊给他重新生成一下，如果我们按照前面的方法操作他没有用的话啊， 我们可以看一下左上角这个位置啊，他显示是一个自定义视角，对吧？说明我们的当前那个视角他不是一个常规的视角。那我们怎么办呢？我们可以直接点击这个位置，然后切换到我们的俯视图，如果有同学啊这个 cd 的话，他 没有这个提示，对吧？他有些版本可能没有显示这个，那我们可以点击我们的试图菜单啊，这里有一个三维试图，那么同样的啊，可以切换到这个服饰图， 那我们切换到俯视图之后呢？等一下我们再去观察应该就没问题了啊，现在我们来看一下，我们刚刚对，我们刚刚画了这两根线，你看到没有，他就是一个啊，这个实心的了，好吧。
216趣成CAD教学
05:35查看AI文稿AI文稿现在给大家讲解一下 cd 分解及钢筋直转多。 cd 分解主要分解的是快餐照，多段线，尺寸标注以及天正的图形，下面我给大家演示一下。我们先打开 cd 图纸， 选中图纸右键特性，我们可以看到图纸的特性是快餐照，需要进行 cd 分解，点击 cd 分解按钮， 我们再选中图纸的两边线，可以看到特性是直线，说明快残找被分解了。另外如果我们的图纸标注是转角 角标注，我们也可以 cd 分解，点击分解，现在可以看到转角标注的特性分解为了直线和多行文字， 大家要注意的是，如果文字特性是多行文字，我们也可以直接 cd 分解为单行文字，我们看一下右边的图纸， 现在蚊子是多行蚊子，我们需要 cd 分解， 再选中多行文字就变为了文字，如果我们这样修改的话，一个一个点击的话是比较麻烦的，我们可以 通过一计算图层管理显示选中图纸的多行文字，把图纸的多行文字显示出来。框选点击 cd 分解， 现在我们就把整个图纸的多行文字分解为了文字分解好之后，我们点击全写，把图纸全写出来。 另外大家要注意的是，如果我们的图纸轴号是快餐照的特性，我们再用 cd 分解的话，他会变成 a， 所以找号是快餐照的话，分解为 a 档，我们就不能再用 cd 分解了，我撤销一下， 我们需要用一计算钢筋工具，工具里分解分解属性块来进行操作，我点击分解属性块， 现在命令行提示选择对象，也就是选择找号，我选中找号右键， 大家可以看到现在特性变为了圆和文字，现在我们的轴号是块参照的，就可以通过 一计算钢筋工具工具分解分解熟情块来进行操作。 下面给大家讲解一下钢筋工具直转多，当钢筋线为直线时， 我们需要修改为软件识别的多段线，全居宽度要是四十，用易计算修改只转多的功能来操作。 我们打开一张图纸 选中钢筋线，大家可以看到特性是直线，直线是不符合我们软件失去的腰 要求的，我们要把直线转为多段线，如果我们想把整个图纸的钢筋线从直线转为多段线，我们可以用一计算图层管理 显示把钢筋线显示出来，现在大家可以看到图纸的钢筋线都被全显出来了，我们点击一计算钢筋工具 修改，我们用到直转多的功能，直转多的功能的意思就是把图纸的直线转为多段线， 点击直转多命令行提示输入限宽，我们输入限宽四十回车， 现在又提示选择对象，我们框选图纸在右键，现在我们再来看一下特性，现在钢筋线的特性就变为了多段线， 我们再用一计算图层管理全险 再把图纸全显出来，现在我们的这个钣金图就修改好了。
13王老师翻样软件
06:11查看AI文稿AI文稿现在给大家讲解一下住大样 pe 修改的操作方法， 这是我打开的一张重大样图， 大家知道我们软件在拾取住大样的时候要求钢筋线要是粗的多段线， 现在大家可以看到我这张住单样图的钢筋线是直线，不符合我们的实体要求， 所以我们要用 pe 的命令来进行修改，也就是把钢筋线由直线改为粗的多段线。 大家要注意的是，我们如果想整个住大院修改，要利用一计算图层管理隐藏与显示的功能来进行操作。 点击一计算图层管理显示 我们把所有的猪大样钢筋线全部显示出来， 然后我们再用 pe 的命令来进行修改。修改的操作方法是， 第一步，在命令航输入 p e 回车， m 回车，框选要修改的住大央，右键输入 y 回车，点击式，我们在命令航输入 p e 回车， 现在提示选择多段线或多条，我们输入多条输入 m 回车，现在又提示选择对象， 我们框选要修改的住大样钢筋线，右键 现在提示 是否将直线圆弧和样条曲线转换为多段线，我们输入外 回车。 点击式。 第二步，输入 g 合并回车，默认模糊距离零回车，输入 w 宽度，指定所有线段的新宽度四十回车。最后右键确定 我们输入 g 或者是选择合并，这个现在提示输入模 距离，我们按照默认的零回车， 然后我们输入宽度 w 回车， 现在提示指定所有线段的新宽度，我们输入四十， 然后右键确定。 现在大家可以看到我们的住大样钢筋线 由直线改为了粗的多端线， 修改好之后，我们可以点击全弦， 现在我们这张注大样图就被修改好了。 大家要注意的是，如果住大样钢筋线是完整的细多段线时，我们可以直接选中特性里修改全局宽度为四十。 在这里我选中朱丹样的钢筋线， 大家可以看到这里的钢筋线是一个完整的，并不是断 开的，而且特性是多段线，我们可以直接修改全区宽度修改为四十。 同样的方法，我们还是利用一计算图层管理显示的功能， 把所有的住大洋钢筋线全部显示出来， 然后选中所有的住大洋钢筋线， 直接在全局宽度里我们输入四十。 现在我们这张住大样的钢筋线也被修改好了。 以上就是助大样拼命令修改的操作方法。
73E筋软件姜小晗

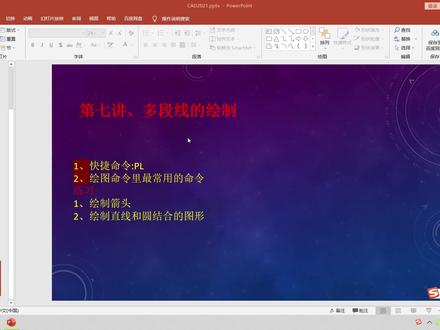

09:28查看AI文稿AI文稿第七讲多段线的绘制，然后他的快捷命令是 pl， 他是绘图命令里最常用的一个命令，就用 pl， 线是最长使用的。然后这时候我们打开一张图纸，我们看一下 pr 命令是在直线的后面，然后这时候我们鼠标放在这两停至两到三秒，然后他会提示他会有一对一个多段线，有一个介绍，他是创建二维多段线， 然后二维多段线是作为平面对象创建的相互连接的线段序列，可以创建直线段，圆弧段或者两者结合的线段，他可以创造圆弧，还可以创造两者结合的，但直线段他只能创建直线。然后这时候我们先绘制一下子， 点击鼠标左键，然后这时候他提示也是指定起点，然后点击任意起点，然后他会提示指定下一个点，然后还有括号里面有 a， 一是画圆弧， 然后半宽是 h， 长度是 l， 放弃是 u， 宽度是 w， 然后我们先不点击，我们先按住绘制直线的一个方法进行一个绘制好，这是我们绘制一条多段线，他是有什么区就跟直线有什么区别，我们点击发现他是一个整体，而我们用直线绘制一条线，也是点击下一点，我们会发现 也是绘制同样的线形，但是我们点击他每一个都是分散的，他是打散的，然后我们双击，他就会显示直线段，就是双击鼠标左键，他就显示直线段，而我们选中再双击，然后他会弹出一个编辑的一个结面，这是 多段线的一个编辑，一个界面，一会给大家讲到，然后这时候我们就可以明显的看出他的区别，他是一个连续的线方面，我们选择是一个整体，而直线段画出来是分散的，然后他还可以画圆弧，我们点击直线段， 然后点击起点，然后指定下一个点，这时候我们想绘制圆弧，我们就输入一定是在英文状态下，英文状态下输入 a， 就是绘制圆弧 a， 然后点击空格给他回应说我确定，然后这时候我就发现他就变成回原弧状态，然后我们点击下一个点， 然后再变换圆弧，就可以进行一个圆弧回水，然后这时候我们点击空格确定，然后选择这条线，发现他还是一个整体，他是圆弧的一个形式， 然后他还可以绘制直线和圆弧的一个组合，我们删除还是点击多段线，然后我们先绘制直线，绘制两条直线，然后我们再切入圆弧，输入 a， 点击空格，然后这时候他又会可以输入， 那我们绘制一个圆弧，然后我们点击空格确定，然后这时候我们发现他可以直直线跟圆弧进行结合的一个命令，说明是 这个 pl 的多段线的一个功能，他是比直线更强大，更方便，然后他还可以绘制箭头，这个箭头他就可以用多段线进行一个绘制。首先我按这个尺寸给大家进行一个绘制，我们点击多段线，然后指定起点，我们指定一个起点，然后现在是水平二十的一个直线， 所以说我们要把正确打开 f 八，或者点击也可以，我输入 f 八，打开，然后输入二十，然后点击空格或者回车，然后这时候我们要绘制有宽度的一条线，我们观察下面的一个提示， a 是圆弧， c 是 b 和 半宽是 h， 然后长度放气，还有宽度，我们正常输入宽度，输入 w， 半宽就是一半的宽度，我们通常用 w， 他俩这个功能比较类似，我们可以进行自己的一个测试啊。我们先输入 w， 点击空格，然后这时候 他会提示指定七十点的宽度，七十点的宽度我们先给他命运为三，点击确定，然后他说指定端点的宽度，他默认也是为三，假如是为三的情况下，我点击确认，我看一下，这时候他会一直的就是等宽的 七十点这个位置和终点的位置宽度都是三，那这是肯定不是我们想要的，这时候我们需要扣撤，那就输入 u 空格进行放弃，然后这时候我们再输入 w， 点击空格，宽度七十点的宽度是为三，然后中点的宽度，端点的宽度，箭头的宽度，头是没有宽度的，是零，点击确定，然后这时候我们看他就是箭头的一个形式，然后我们长度，他可以输入长度，那么输入十，点击确定， 然后这时候空格取消，然后这时候我们这条直线就绘制完成了，箭头就绘制完成了，发现他是一个整体，他是一个箭头的一个形式，然后我们再进行一个绘制， 点击多段线，然后点击起点，然后再点击输入二十，点击确定，这时候我看一下他就可以进行输入，假如说我再输入半款，给大家演示一下，输出来一次点击确定半款呢？就应该是一点五点击，一点五确定， 然后他也是端点的半宽也是零，然后这时候我发现他跟这前面形式是一样的，收拾也是的，一个箭头就是一半的一个宽度， 这就是一个箭头的绘制，然后我们要养成习惯，这个绘制的图层都给他放到零图层，我们绘制的时候给他切换到零图层， 切换到零图层进行一个绘制好，然后下面我们就演示这个我这个圆弧和直线结合的一种形式，我们就从这开始进行绘制，然后这时候我们先输入多段线，然后首先点击一个起点，我们往下往，在他旁边绘制吧，然后输入 二十，然后切到水平方向，输入十五，然后向上方向十，然后水平方向距离也是十，然后这时候切换为圆弧了，切完圆弧根据下面提示输入 a 空格，切换圆弧，然后这个时候我们看他会有一个圆弧的一个方向，这时候我们发现长度是多少，直径至十，我们输入十一零，点击确定，然后这时候我们再切换，跟我们图形类似图形一致，这时候直径是二十，输入二十， 然后这时候再切换方向，鼠标就可以切换方向，看我的圆弧可以任意变方向，好，切换到这个方向也是十，点击确定，然后这时候我们要切换到直线，但是现在位置还是圆形， 根据下面提示密码行的提示，然后有一个直线是 l， 我们输入 l 空格，这里时候又切换到绘制直线的状态，输入失误， 点击确定，然后我们向下，这时候正标都是打开的，向下输入二十，然后我们再进行水平方向五，然后最后是闭合，这时候闭合我们先后撤一下， 输入 u， 进行一个放弃，就都坏了这一条，这时候我们就可以直接闭合，可以直接点击捕捉，打开，可以直接点击，也可以输入 c， 这下面有一个闭合， c 是闭合，输入 c 空格，他就自动默默认为闭合，然后我们对他进行一个标注，切换到标注图层，然后我们对他进行一个标注， 好，我先快速对他进行一下标注，空格是重复上一次命令， 然后对每一条边境的一个标注，然后这时候我们标注前不要不要捕捉那个中心点， 然后也可以两点进行一个标注，对于圆的标注，我们都点击两个点进行一个标注， 然后一对于直线，可以直接点击他旁边的一个临界点，进行一个标注。 好这条图形直线直线我们是绘制不出来的，所以说我们只能用多段线进行回至，非常方便，它是一个整体，方便我们选择和编辑。然后刚才给大家讲过一个多段线编辑，我点击一下选中的，再点击一次空， 点击两次鼠标左键，这时候他就会有一个编辑，我看这里可以设置，可以给他设置宽度，加设置宽度，设置一点击确定，这时候你就会发现他会有一个宽度，给他增加了一个宽度，这就是多段线比较方便的一个，可以对他进行 加速，我不想要那个宽度，我在这进行编辑，输入零点击控制他就是没有没有宽度了，可以进行设置，然后这下面也可以对他进行设置编辑，加点礼盒，然后这些下面的功能大家也可以结合着应用自己操作一下，这就是一个多段线的绘制，所以大家一定要会灵活的应用， 还是比较方便的。然后再给大家讲一下，就是作为景观专业，想要画随意的原路，任意的原路，这时候我们要用常用的是多段线的一个命令，我们点击一个起点，然后这时候我们绘制弧形，这时候绘制圆弧形需要把正胶可以关闭， 可以绘任意的图形，然后绘制原路，弧形的原路输入 a 空格，然后这时候我们发现这个圆弧，这个方向啊不好，不好控制，这时候我们可以用第二种方法点击第二个点，我们都说三点可以绘制一个圆， 所有输入 s 空格，然后他会提示指定圆弧上第二个点，我指定这是圆弧第一个点，这是第二个点，然后这是第三个点，就可以绘制一个圆弧，所以说我们这时候方向就好调整，可以绘制，然后可以输入 s 进行空格，然后可以调整他的方向，两个点， 指定第二个点和第三个点，确定圆弧，这时候是我们景观中常用的，可以任意切换，然后可以绘制出圆滑的圆弧，所以说大家要会的这个命令，可以自己练习一下，点击起点， 然后输入原形，然后这时候看到这个方向就不好酷，不好确定，所以这时候是两点画弧，我们可以给他切换一下，指定第二个点，指定弧上的任意第二个点，然后点击就可以切换圆弧的一个方向，这是非常方便的。好，那这节课多段线的 讲解就讲到这里，然后大家可以结合着练习一下多段线的命令，大家一定要会使用，因为它是绘图区域里面使用最常用的一个命令，可以说是拥有最多的一个命令。好，大家可以持续关注我，然后会陆续给大家更新软件的使用。好，谢谢大家。
17工程秦工
03:30
05:00查看AI文稿AI文稿现在给大家讲解一下易经工具图纸的修改功能。 易经工具图纸的修改功能有很多，我这里挨着挨着给大家讲一下。首先第一个是图纸处理，它主要是处理重叠的文字，钢筋符号，二维多多线等等这些情况我们可以简单操作一下， 这里是我们打开的一个 cd， 然后这里点击液晶工具点修改工具，在这里对应的图纸处理是下面这几个按钮，大概十来个， 其中图纸处理的方法是直接点击一下就可以了，比如说像我们现在这个钢筋符号显示问号，我们点图纸处理，它会自动处理整个图纸的钢筋符号，重叠的文字、二维多段线等等各种情况， 只需要点击一下就可以了。第二个是强力分解，第二个是强力分解快， 强力分解快他的功能是用于分解普通的快，参照或参照快 啊，以及天证的图形，还有我们的一个属性块啊这几些这些块也就是他不会分解尺寸标注，也不会分解多段线，他只会分解快和天证图形。 这个操作的方法也比较简单，直接点击按钮框选图纸右键就可以了。我们简单操作一下，切换到图纸里面， 点击强力分解快，直接框选整个图纸框，选之后鼠标右键啊他就可以了。如果说你的图纸里面的快很多的话，可以多次使用这个强力分解快，因为 强力分解快在分解天正图形的时候，他一次只分解一个类型的啊，可以多分解几次，那么就可以把所有的天正图形给分解完成。 第二个，呃，下面一个是乱码处理，乱码处理他是主要称针对的是我们的一个文字，注意他是针对轮文字的乱码进行一个处理，包括处理钢筋符号以及字体，这里的字体包括不显示的文字， 比如我们有的时候打开图纸哎，在那个集中标注或者是版配金的文字等等，这些文字不显示， 但是天证插件我们都是安装过的，就是不显示个文字怎么办？那我们就可以使用这个录爱码处理来框选一次图纸就可以了，这个操作也是很简单的，点击录爱码处理，把图纸缩小框选 整个图纸，鼠标右键啊，这样的话稍等一下他就处理完成啊。这个钢筋符号因为刚才用乱码处理也会处理钢筋符号，所以说啊，用图纸处理也会处理钢筋符号，那个乱码处理啊，他同样的也会处理 来。下面一个就是图纸分割，这里的图纸分割是针对我们的图纸啊，比较大的时候我们可以把其中的某一部分图纸给分割出去，另外保存，他的操作方法是点击图纸分割，比如说我现在只需要一个 这个两这个版图直接框选这个版图，鼠标右键框选之后他会弹出一个保存的对话框，这个时候我们只需要点击这里保存就可以了，但是要注意啊， 保存的时候我们要把位置选择正确，比如说我保存在桌面上，我就选择桌面啊，图纸的名字我们可以啊，随便输入啊，根据你的需要来命这个名字，我们要保证这个图纸的保存名字和原来桌面上的图纸名字不能一样就可以了，然后点击保存按钮， 哎，他会提示保存成那个图纸分割成功了，你可以打开，也可以不打开，不打开的话就点否，然后最小化。我这里切换到我们的屏桌面上。 好，我这里显示桌面可以看一下，这里就多了一个分割图纸，我们刚才保存的这个图纸。好，我们接着来看下一个版图处理，这里版图主要是用来处理我们的坐板的时候，这个图纸啊，这里一定 要注意，他包括处理延伸量线以及分离底经图层，还有就是强线是多段线的，这种情况他也会分自动分解为直线啊，我们可以简单的来操作一下啊，他的处理方法其实比较简单，按提示就行了，他会有提示的 点击版图处理选举墙和住边线，他会提示你选取墙和住边线，那么我们这里就是只选取这个墙边线，这个是墙边线 啊，当然还有柱子边线的话，我们把柱子边线也选上，好像我这里没有啊，直接鼠标右键选取梁边线，再选取梁边线，这个是我们的梁边线， 看一下还有没有。这里还有，我们继续选取还有没有啊？这个包括这个叫什么啊？连梁的边线也给他选上。
337E筋软件-霍吉东
01:52查看AI文稿AI文稿如何绘制多段线？跟我学，让 cad 乖乖听话！今天我们学习一个新的命令，这个命令叫做多段线。在我们绘图的工具栏中， 第三个图标便是多段线，我们可以点击鼠标锁键进入多段线的绘制，也可以输入多段线的快捷键 p l， 我演示一遍，输入 p l 空门键确认 看左下角的提示，指定起点，点击鼠标左键，选择一点为起点，然后 我们可以按照默认指定下一点，再点击鼠标左键，依次的使用鼠标左键，在屏幕中选择点， 这样可以画出一个连续的多段线图形，此时我点击空格键结束命令， 我们选择刚刚画好的图形，使用鼠标左键点击多段线中的某一段直线， 点进之后会发现整个图形被选中，证明使用多段线画了两 连续线段，视为一个整体。这就是多段线的第一个特点，你学会了吗？
414CAD制图家

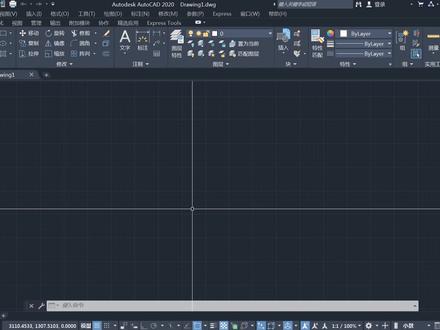

05:02查看AI文稿AI文稿朋友们大家好，设置图形的规格与图形界限，可能有的朋友比较有意外，我来重点说一下设置图形的规格。竖 m v 这个命令就出来了， m v s e t u p。 好，单击也可以呢，全部敲进去 单击看提示啊，是否起应图纸空间默认是我们呢？选保安， 如果是啊，就跑到这个布局口撵里边了，清楚吧，我们选择否，依然是在模型空间， 没车，输入单位类型在里边，看到了吧，我们选哪一个呢？我们选 d 小数， 输入比利因子，上边有一个文本框提示呢啊，看，四倍，二倍，全尺寸二分之一，四分之一， 我们来选这个全尺寸，输一，再输入图纸的宽度八百四十一，回车再输图纸的高度五百九十四， 看到了吧，这小一点来了这么一个矩形啊，矩形的左下角 在 x y 的圆点上啊，左边圆点上这个矩形啊，就是 a 一的负面， a 一负面尺寸是八四幺 乘以五九四，对吧？测一下第二列车长边 果然是距离八百四十一啊，短边五百九十四对不对？他实际上就是一个矩形。 画到这有的朋友就说了，这也太麻烦了对不对？直接我把这删了啊，那你直接 r e c 是吧啊，我不在这里头画 r e c 啊，先退出，别说我再来。看着 a， 打开 新建一个空白的 cd 文档，直接 r e c a 一处单机是吧？然后 h 八四一， 逗号，五九四，开车看到没有缩放对吧？只不过呢，这个点是吧，是任意点的，不在这个圆点的位置而已，是吧，这都无所谓，双击看这种显示状态对不对？ 缩小是吧，平移，这不更省事吗？的确更省事，所以我们后来呢，渐渐就也不去用这个命令， mvs et u p 用起来挺麻烦，初学的朋友啊，有时候比较纠结，纠结什么呢？是吧，新建一个文档，你这个黑屏就是模型空间多大呢，对不对？然后我们要画一个图形对象，那么在多大的空间，多大的范围内来画 图形对象呢？比如说先拿一张纸来，然后在纸上画图，对不对？那么你拿过来的这张图纸是多大呢？就有点类似这个是吧，设置一下图形规格 啊，我们现在呢，就直接是吧，画一个矩形，在矩形内该怎么画就怎么画，对不对？你可以把这个矩形画的大一点，再大一点 或者小一点，是吧？根据需要这么弄比较常见了，有的时候呢，我们也不画这个矩形了，是吧？一般呢啊，我们在进行画图工作的时候呢，都会这个 插入或者吊印这个已经有的浮面图框，看到了吧，像这些资料呢，都是自己做好的，对不对？ 直接拿过来打开它或者 i 命令插入块在这里画就行了，这是 a 四的，那么这是 a 一的，对吧？拿过来在这里画就行了。 这样子，有时候我们画图啊，什么都不需要，直接在模型空间里头是把画也行，不一定啊，非得要去拿一个负面图框来进行一个限制，画图的时候呢，有他没有他都不要紧， 对吧？这个顶多是一个参考参照。打印的时候，一般我们在需要这个封面图框，把封面图框套上去，对不对？在布局里边进行一个适当的排版，对吧？然后出图答应就行了，就说到这里吧，感谢观看，别忘了关注朋友们，下次再会。
37CAD制图课堂

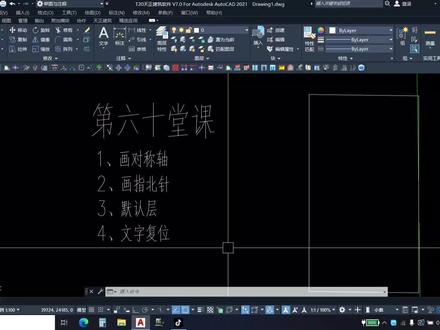

02:34查看AI文稿AI文稿用长话短说，我很萌。我们先来看第一个的命令，画对称轴，我们再画一个矩形， 然后指到这边一跨对称轴，使用正交命令给他画起来，然后右边部分就直接给他拉过来就可以了，拉上命令 s 也可以。我们来画指北针，在在建筑等平面图中，我们需要一个指北针， 给他指出一个北的位置，按照我们的实际情况，对，就是指北针。让我们再来看一下 转转转转，你可以这边输入角度是我就可以有了，这边会有他的参数，这边可以调整他的半径等等。我们再 看第三个图名标注，图名标注的话就跟之前的单号文字标注一样，这上面是一样的，下面的话主要是这边是一个图名，给大家搞一个总平面图， 平面图这边是比例 p， 自己选择按照影图框套在图上面的比例多少，然后给他进行一个缩号， 给大家搞一个一比五，一比一版了，然后这边可以显示勾选不显色，比例就没有了，可以显示连续标注，这边是传统和国标， 这边调整至高，然后我就给它标起来，这个就是图名标注了。然后我们再来看一下一个默认层， 手上标注默认层跟文字里面的默认层是一样的，演示一下，我们现在是，嗯领号图层，我们选择当前层，我们再来看一个 in 图，标注 它的颜色就是原号图层，然后我们搜默认层，默认层的话，它的意思就是原本用它原本设置好的图层，这个是你说标注原本的图层啊。然后我们再来看文字复位， 我们看一个标高标注， 然后文字 移到这边去，只要我们点一下这个文字复位，他就立马跳回来了。好，今天上课就到这为止了，下节课我们再见。
