升降式高杆灯安装教程

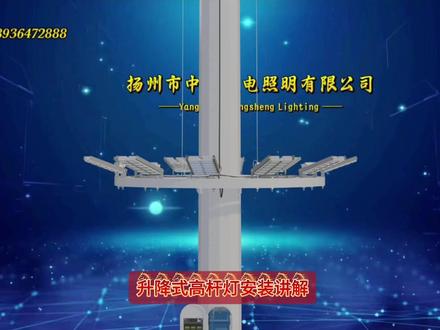

升降式高杆灯安装讲解，一、按基础图尺寸放线挖机挖到指定深度。二、用指定标号混凝土浇筑垫层 并震捣提高密实度。三、垫层混凝土过出凝期后，对其表面进行清理养护，并浇一层水泥浆，保证新旧混凝土结合良好。四、安装并固定预埋件。五 五、按图纸要求绑扎垫层钢筋及箍筋，然后用模板固定，预留穿线管浇注基础。六、待基础完全凝固后，拆模分层回土并夯实，至此，高杆灯基础施工完成。 七、将高杆灯卸载到指定位置。八、将灯盘套进灯杆顶节，然后套接中节，最后套接顶节。 将船洞装置安装到主杆内，然后用螺丝将船洞装置固定在安装板上。 九、安装挂钩将三个挂钩分别安装在三个导向板上，再安装形成开关板，将三个形成开关固定到形成开关固定板上，并调节好形成拨杆长度。 十、安装滚轮，六个钢丝绳滚轮，一个电缆的滚轮。十一、把三根副钢丝绳从分线盘孔穿入分线盘下方是固定主钢丝绳，用八字结扣好钢丝绳 穿入主电缆并固定好。十二、将分线盘放进灯杆，把钢丝绳和电缆放进对应的滚轮上，用螺丝固定好， 最后将主钢丝绳另一头接入转动卷筒中，并固定好绳头。 十三、形成开关接线示意如图，形成开关，电缆经穿线孔穿入灯杆内部。十四、安装防水罩和避雷针。 十五、吊装灯杆吊装至指定位置后，将底部法兰用螺栓固定在基础上。 十六、安装托架将灯盘暂时放置在托架上面， 然后把三根副钢丝绳扣在灯盘上，调试至灯盘水平，将主电缆固定在灯盘上。 十七、依次安装好灯具，所有的灯具线都要与主电缆相连接。 十八、安装检修门，将电器板固定在检修门上，依次接入大电电缆，形成开关线和电源线。 十九、推动空开按钮，指示灯变绿，此刻时控开关红灯常亮， 插上配套的四孔插头，万能开关拨动至挂钩，按下按钮，开关上的绿色按钮，灯盘向上上升，到位后会自动停止。 二时将主电缆接入电器板，关上检修门。高感灯安装工程圆满收官！此刻，万事俱备，只待华光绽放， 记得点赞关注哦！

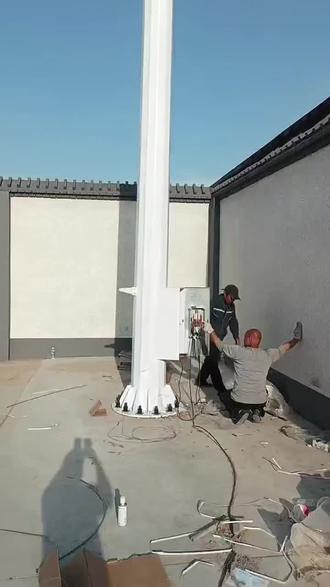

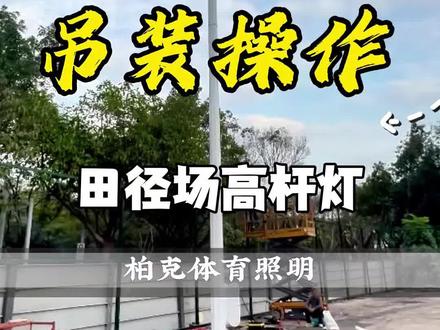

高感灯安装说明一、石灰粉放线挖机挖到指定深度。二、人工修整基层至指定标准。 三、用指定标号混凝土浇筑垫层并震倒。四、垫层混凝土过出凝期后，对其表面进行清理润湿，并浇一层水泥浆，保证新旧混凝土结合良好。五、安装并固定预埋件。六、 按图纸要求绑扎垫层钢筋及箍筋，然后织膜，预留穿线管，浇注独立基础。七、待基础完全凝固后，拆膜分层回土并夯实，至此，高杆灯基础施工完成。八、将高杆灯卸载到指定位置。 备注，部分厂家出厂前已将升降机安装好，有些则需要现场安装。九、灯杆套接第二节后，先把灯盘套进灯杆，把挂钩圈套进灯杆，再套接第三节主杆。 十、有条件的情况下，用叉车将灯杆、叉节逐一顶紧。十一、灯杆叉节顶紧后，先把三根副钢丝绳和主电缆分别从分线孔中穿入，将主电缆与分线盘打结系好，防止脱落。 十二、分线盘下面是固定主钢丝绳，扣好电缆和钢丝绳，把分线盘从灯杆顶部放进灯杆主钢丝绳的那头往下，用穿线机将主钢丝绳引到灯杆底部，将主钢丝绳固定在升降机的卷筒上。 十三、分线盘放进灯杆后，安装滚轮，六个钢丝绳滚轮一个大的是电缆的滚轮后把钢丝绳和电缆放进对应的滚轮上。 十四、安装挂钩和行程开关安装好三个挂钩，把行程开关板固定在灯杆上，保证最下面的行程开关和挂钩的螺丝垂直。调试行程开关挂钩和脱钩的位置差不多，总停保险的行程开关要略长一些。 十五、三个行程开关分别是，最下面的是挂钩，中间的是脱钩，最上面的是总停保险，形成开关接线示意。 十六、形成开关，电缆经穿线孔穿入灯杆内部，形成开关线，不要跟主电缆搅合在一起，要靠着灯杆内壁往下连接到电器板上。 十七、安装防水罩和避雷针。十八、将吊带从电器门底部和主杆顶部系好，开始吊装固定灯杆。吊装灯杆时，灯杆周围施工人员必须全部离开至安全区域。 十九、吊装置指定位置后，将底部法兰用螺栓固定在基础上。二十、安装托架挂钩圈，用螺栓固定在灯盘上。固定灯盘，安装灯具。 二十一、主电缆固定灯盘上。二十二三根副钢丝绳扣在灯盘上，调试灯盘水平。 二十三、依次装好灯具，所有灯具线与主电缆相接。光源，主电缆接入临时电源，测试每路光源是否正常发亮。 二十四、安装电器板，光源，主电缆接入电器板形成开关线接入电器板，电机电源线接入电器板，大电电缆接入电器板。设置时控， 最后安装防坠落装置，根据图纸要求决定是否安装此装置。二十五、 高杆灯升起前，先测试电机正反转是否正确。拆去电路板上电缆的连接，把万能转换开关上放到停的位置上，插上配套的四孔插头，转到灯盘半径以外， 按下按钮，开关上的前或上的按钮。按钮开关一般有前停后、上和下，各个厂家标地不一样，使用是不一样的。 不动说明控制是对的，或者按下下或后，电机转动时，钢丝绳往上或松开也是对的，如果不对，请调整电机输入线，两线交换接好。二十六、挂钩时，首先把万能转换开关转到挂的位置， 按前或上，钢丝绳向下收紧，灯盘向上上升到位后会自动停止，停止时，灯盘挂钩圈在挂钩的中间， 只要把灯盘向下降一些，钢丝绳不受动，说明挂到钩子上了，不要使钢丝绳太松，要有点紧，操作就算完成了。二十七、脱钩时，先脱钩再下降。 先把万能开关转到托钩位置，按下按钮前或上，此时电机运转，钢丝绳向下收紧，说明灯盘向上大约十公分，自动停，按下后或下，钢丝绳往上，说明灯盘向下一会，听到铛铛的声音，说明托钩了，下降到门子上面的四个托架 到位后，按停就下降完成了。

看一下这个场地上的高杆灯，三十米的出口的，然后这一批是十四套升降式的高杆灯，卷扬机已经装在这个底节里面了啊，然后那边有钢丝绳，看到没有？这钢丝绳这个是第二节， 这是最上面一节，第三节。然后到这边来看啊，这个是高杆的，上面的挂钩圈，钢丝绳固定这个挂钩圈，然后外面接这个灯盘， 接好以后就可以控制升降了。这个是最上面一节的套头， 看到没有？这个熟悉的这个避雷针，避雷针是最上面的啊，这个是防雨帽，不锈钢的防雨帽，这上面有四个孔，就是固定避雷针的啊。 灯盘大概就这些东西啊，灯盘、防雨帽、避雷针，套头、挂钩圈，还有螺丝配件，还有三节主杆，还有电器螺丝会单独装在一个袋子里面。

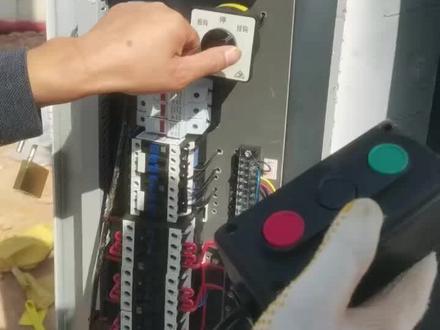

高杆灯升降原理，高杆灯电器控制系统在升降式高杆灯底部的长方形内墙中安置电器控制系统和电机升降系统。升降原理主要靠电器控制系统控制。 为了避免恶劣的室外环境导致高杆灯升降运动的故障，电器控制系统安装在灯杆内部，并设有各种电路或在保护装置。 系统中的电路的导电体广泛采用同级镀银，以保证电器连接的良好接触。 操作说明，高杆灯杆挺立杆后，由安装人员将灯盘固定于灯杆底部两米处托架位置，将光源主电来与升降钢丝绳尝试亮灯完毕后，由操作人员手持操作手柄将控制开关扭至挂钩位， 按手柄上，自建卷扬机开始运转。高杆灯以每分钟三到四米的速度上升，徐徐上升至顶部挂钩处， 灯盘底部线位升降接触器形成开关启动，使其断电，无法上升。当此刻操作员再按下自建，使灯盘与挂钩相连接， 这时挂钩已将灯盘牢牢紧扣及高杆灯灯泡安装完毕，钢丝绳处于无受力状态。 扣钩降落维护，先将光源主电缆断开，由操作人员手持操作手柄 将开关有至托钩位置，然后升至托钩位置接触切断电上升转动无法工作。按下键将高杆灯灯盘将到灯杆底部两米处托盘位置关闭，主电源开始检查维护。

下， 好嘞，下去吧。落。往下落。往下落啊？往下。下啊下。

花三十秒，最少让你省下五万块。十五米以上的高杆灯安装和灯具电路维护都很麻烦，这时候就离不开两个灵魂配件，自动升降机和攀爬梯。 今天就给你们讲清楚这两个配件怎么选才靠谱。自动升降机选带电磁制动的三项异步电机，配合涡轮涡感减速箱，后期维护方便，适合二十到三十五米的高杆灯。 另一种成本可控，就是攀爬梯，需做到踏步防滑，去搭配安全护龙，保证检修人员的安全。
