07:16查看AI文稿AI文稿电动机正反掌控制线路双重连缩，是从熔断器到热气电器的场地九米，然后第一根线是从熔断器到 热机电器的长臂线，从熔断器到热机电器的九十五，好了，停。第二根线是从热机电器的长臂到 sb 三的长臂，但是过端按钮要过端子台，所以要这里要过端子台。 从九十六接端子牌啊。第二根线从这里端子牌，然后从端子牌去接 fb 三的长臂去接 fb 三的长臂啊，按钮，这里呢？我们把 红色两端是长臂，绿色两端是离开。从这里到长臂，然后从 sb 三的长臂下来去常开。 拒接 sb 一的常开从这里这里， 然后 sb 一的常开下来去接 sb 二的长臂。这个呢是一个复合按钮，他虽然没有写，但他其实就是 sb 二的长臂啊。 sb 一的长开出来，去接 sb 二的长臂 啊，然后从 sb 二的床壁下来 去接 km 二的长臂出来啊，这里要过一个端品牌。 sb 二的长臂出来，要去接一个端品牌， 走，从这里再到这里，然后去接 km 二的长臂， km 二的长臂是 nc 品牌， km 二的长臂是 nc。 从这里到这里， 然后再从 km 二的 nc 长臂裤头下来去接 km 一的线圈 a 一， a 一进， a 二出，这个一定要保证啊。从这里领取接 km 一的线圈， a 一这里到线圈 k m b 一的线圈出来啊，然后 a 二出来去接零线， a 二去接零线，要保证 a 二要先过转子牌，再去接零线。恩，从这根线到转子牌。 好，接下来来接这里的线，从 sb 三的下面或者 sb 一的上面去接 tfbe 的常开 s b 一三个下面或者 s b 一的上面，这两个点都可以一个线去端子台，这里要一根线，这里要过一个端子台， 我们的线是端子牌，从这到端子牌，或者从这到端子牌，我们选择从这走，从端子牌出来是一件 km 一的常开， km 一的常开是， 然后 no 出来去接 s b 一的下面，或者是 s b 二长臂的上面，所以这里要有一个线要抓紧来， 先来隐形，先从 s b 一的下面，或者是 s b 二的上面 sb 一的长开下面，或者是 sb 二的长臂从上面从这里这个或者这里面引一个线，从端子牌这里到端子牌，或者从 这里到，那我们选择从这，然后呢去接 k m 一的长拍下面 k m 一的长拍下面 看看。这到现在为止呢，我们的所有的症状呢，就全部进来了，这边就全部进来了。接下来我们这一部分， 这一部分首先是 sb 二的常开，从 sb 三的长臂下面去接 sb 二的常开上面，或者 sb 一的常开上面。哦， 这个，这一排不就是这个吗？好，我们来看一下，从 sb 一的敞开去接 sb 二的敞开，从这到这啊，敞开下来呢， 去接 s b 一的长臂， s b 二长臂下面去接 s b 一的长臂开始从这到这， s b 一的长臂下来过一个端子来去接 k m 一的长臂裤头 这里出来呢，要做一个端子牌，从这把端子牌去接 km 一的长臂梳头。 k m 一的长臂出头是 n c 从这到这，再从 n c 出来去 k m 一的 n c 出来，去接 k m 二的线圈 a d d a 二 从这里出来，去接 pm 二的线圈，从这到线圈啊，然后 ar 接 ar 去接零线， ar 接 ar 是从这到这，好，现在呢就是最后三根线，首先从 km 一的长开出来，去接 tm 二的常开，比如说这根线出来，去接 tm 二的常开，开始从这儿到这儿， 好，然后 km 二的长开下面，要接 sb 二长开的上面，或者接 sb 一长臂的上面，这两种都可以。那我们先来一个，去一个三排，这里有一个线要去 第二朝开的下面，或者 sb 一长臂的上面。就是说从这或者从这引一根线出来，去过单品牌， 从这到端子牌，或者从这个这到端子牌，我们选择从这开始，从这到端子牌， 然后接到 pm 二的长拍下面， pm 二的 pm 二从这到这准备了。
891小蜗。
03:25查看AI文稿AI文稿接下来给大家实物接线演示。首先从控制电源输出一根零线连接到热继电器长臂触点九十五， 然后从九十六输出一根线 连接到两个接触器线圈 a。 一 端 从控制电源输出一根火线连接到红色按钮长臂处点任意端， 然后从另一端输出一根线 连接到绿色按钮长臂处，点任意端，并引出一根线连接到黄色按钮长臂处，点任意端， 从黄色按钮长闭触点另一端引出一根线连接到绿色按钮长开触点任意端，并引出一根线 连接到第一个接触器辅助处长开端十三、从绿色按钮长闭触点另一端引出一根线连接到黄色按钮长开触点任意端，并引出一根线 连接到第二个接触器辅助触点长开端十三、 从绿色按钮常开触点另一端引出一根线连接到第一个接触器辅助触点常开端十四，并引出一根线 连接到第二个接触器辅助触点长闭端二十二，然后从第二个接触器辅助触点长闭端二十一、引出一根线 连接到第一个接触器线圈 a。 二端 从黄色按钮常开触点另一端引出一根线连接到第二个接触器辅助触点常开端十四，并引出一根线 连接到第一个接触器辅助触点常闭端二十二， 然后从第一个接触器辅助数点长 b 段二十一、引出一根线连接到第二个接触器线圈 a 二端 都接好了，我们试一下按一下绿色按钮，第一个接触器吸合， 现在按一下黄色按钮，断开第一个接触器，同时第二个接触器吸合，同样现在按一下绿色按钮也会断开第二个接触器，同时启动第一个接触器， 这就是双重互锁线路的特点，想要完全停止，只能按一下红色按钮才能断开两个接触器电源。
2463农村电工红姐
04:27查看AI文稿AI文稿这是一个粉丝同学发给我的比武实操考试的题目，三相电动机正反转双重复锁控制。原理图要求根据原理图来实操接线，而且在接线的时候要标出每一条线的限号， 为什么初学的同学他不能够根据原理图把实际线路正确的接好？首先我们要知道原理图中元气键的符号和代号代表的是什么元气键， 还有我们要知道电路符号中的接线端子在元器件中的接线端子在什么位置。打个比方说， km 一是交流接触器，这个符号是交流接触器的 主触点，总共有三对主触点，上面一三五为进线，下面二四六为出线，对应的交流接触器就是 上面一三五主触点，下面出现二四六，这个就是交流切除器 km 一的主触点。 然后我们还要看他的辅助触点，凡是同样的代号和编号的，这边也是科目一，那么这个科目一就是交流接触器的线圈，他的位置就是 a 一 a 二 这边就是交流接触器的线圈， a 一 a 二下面还有一个 a 二在左边。交流接触器 k m 一，它还有辅助触点，这个是长臂辅助触点，这个是 k m 一的常开辅助触点啊， 下面这个二十一二十二就是长臂辅助触点，上面十三十四 no 就是常开辅助触点，当辅助触点不够用的时候，我们就可以跟他增加辅助触头，上面这个就是辅助触头， 同样辅助触头哪些是长开触点，哪些是长臂触点，这个要分清楚。分清这个以后我们就可以根据原理图来接线了。 以控制回路为例，说一下接线技巧，垄断七 f 又一出来，总共接了四个元器件， sb 一科目一的长臂触点，科目一的长开触点，科目二的长开触点， 包括熔断器，就五个元器件，这五个元器件是连在一起的，他们的线号是一号线。那么接线的时候，比如 说我们从 f u 一接一条线，接到 s b 一的长臂触点第一角，那么这一条线这段是一号线，这边也是一号线，然后 s b 一的第一角出来，我们接到 k m 一的长臂触点， 比如这边是长臂触点的第七十一接线端，这条线的限号也是一号线，然后科目一的长臂触点再出来，接到科目一的常开触点八十三号接线端，这边也是一号线， 然后从八十三这个接线端再接到 km 二的常开触点，也接到八十三接线端，那么这条线的两端都标一号线。总共就有四条线，一、二、三、四，四条线的两头都标一号线。先接第一条线，熔断器 fue 出来，接 s b 一的一号接线端，这条线两头都是一号线。 熔端器 fue 这边是一号线，接到过来 sb 一的第一个接线端，这边也用号码管一号线， 然后我们接第二条线。 sb 一的一号接线端，再接一条线，接到 km 一的长臂辅助触点第七十一号接线端，这条线两端都是一号线。 从 s b 一的一号接线端，一号线接到 k m 一的长臂辅助触点七十一 n c， 然后从七十一再接一条线，接到 k m 一的常开触点八十三。 从七十一接一条线到常开触点八十三，这条线的两端也是一号线，然后还剩最后一条线从 k m 一的常开触点八十三接到 k m 二的常开触点八十三。
3265博越电工

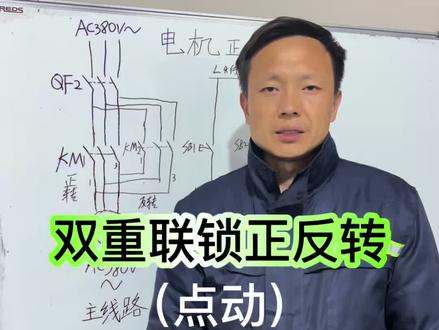

07:07查看AI文稿AI文稿继续讲咱的一个正反转双重互锁，那么长时间以来，我也没有去细致的怎么去讲过正反转哈，正反转双重互锁，它的重点在于它互锁的一个过程。那首先来说我们去画出来它的主电路，黄绿红三条火线的主电路。好，它的主电路由一个断路器 去控制它，所以这里我们去加上它的断路器 q f l 一、 l 二和 l 三三条火线，留上我的电机，使我的电机进行一个正转，所以我们先把咱电机给画出来， m 三 l 是 一个三项的，由黄绿红三条火线流向咱电机。好，断路器油经接触器来去控制我的电机，所以这里我们需要另外去给他加上一个接触器， 接触器的符号这个时候可能有点疑问，为什么和断路器一模一样呢？哎，他有衔铁吸合的地方，所以他这里有半圆形的啊， 用虚线连在一起，代表着它是联动的，也就说是三根是一起合或者是一起断的。接触器叫做 k m， 那 它是由一个正的，所以我们起名 k m 正，由黄绿红，也就是 l 一、 l 二和 l 三来留上我的电机， 这是我的一个正转，我想让他反转的话，我需要任意的调换两向，两个向去让他反起来，注意哈，哎，必须是两向去调换，不能说任意的去给他换三根，只能换两根，所以我去稍微从这边哎，给他转过来黄绿红， 你看我第一根留下的是我第三根，那我第二根，当然了也应该继续去留下我第二根的一个线。 这个是咱们的 km 反的一款接触器，一个是 km 正，一个是 km 反，这个电路是没有带保护功能的。什么叫保护功能呢？也就是说他如果跳闸的话，他如果烧的话大概率就烧了。我需要去保护咱的一个安危 啊，我需要去给它有一个扩展保护或者短路保护，所以我在整个线路的近线端去给它加上一个 f u 垄断器，我要对我的电机再去加一个保护的话，所以我在电机这里，哎，可以去给它加个 f r 热继电器。 ok， 哎，当我的 q f 合上闸之后流向 f u 熔断器，然后使我的 k m 正以及 k m 反。注意，我第一根接的第三根，第二根接的第二根啊，呃，就让它任意的换两根相，然后再流向我的 f r 热继电器，是我的电机得电。呃，注意呢，咱的电机这里要去给它接地好，重点在于它的一个二次接线。它的二次接线，首先我第一步要使 k m 正这个接触器给吸合 三个常开点，吸合，我需要让它的线圈得电，线圈得电之后它的长开点吸合，长闭点会断开，所以我利用这个原理，哎，从这里出来一条 接到了我 k m 正线圈，火线进零线出，让它有一个闭合回路接到我 k m 正。那这个时候你看我是不是应该按理来说用个按钮来去控制我线圈是否得电， 对不对？所以我这里去给它加上一个按钮， s b e， 我 按下 s b e k m 正线圈得电，它属于一个点动，我想让它， 哎保持住，需要给他一个接触器的常开点，因为我接触器得电之后，我的常开点会吸合，在这里给了一个 k m 正的常开点，按下 s b 一 k m 正线圈得电，我 k m 正的常开点吸合保持住，启动保持还需要停止， 是吧？所以我在整个线路进线端这里另外的去给他加了一个停止按钮 s b 三，按下 s b 一， k m 正转，那我想让他反转呢？我是不是另外的需要再去给他加上一个按钮 s b 二，来去控制我 k m 反的线圈 好。 km 反也属于一个点纵，我想让它保持得电，所以我这里需要自锁，哎。给了一个 km 反的旁开点，按下 s b 一， 正转，按下 s b 二，反转。 那如果我两个同时按下，大概率，哎会跳闸，所以我要为了避免它跳闸的一个情况，我就需要互锁，相互制约。我得电的时候你不能得电。什么情况下不能得电呢？我可以利用我线圈得电之后它的长 b 线断开的一个原理，我把我的长 b 点串在你这条电路上，它本身是长 b 点不流，不影响它正常的一个流通。但是当你 pm 正线圈得电的时候，你的长 b 点是断开的，所以它通不了， 哎。同理，我可以把 pm 反的长 b 点串在这里，这就是库锁嘛，对吧？我把我的长 b 点串在你这条线路上，当我线圈得电的时候，我的长 b 点是断着的。 哎，好，这是正反转电路图。那什么叫做正反转双重互锁呢？双重重在哪呢？重在于它有两条互锁，因为这个时候你会发现有一个非常明显的问题点 按下 s b 一， 我 pm 正线圈得电，线圈得电的时候，它的长 b 点断的时候，你去想让它反，想去按 s 二， s b 二，你会发现反不了， 因为它这里断着的，它怎么折它都不能反转，你需要重复性的去按下 s b 三这个停止按钮，所以它麻烦点在于什么？我正转完成之后，如果想让它反转，我需要中间去按下停止按钮，先使它线圈断掉。 我反转完成之后，我想让它正转，我同理也需要先去按下停止按钮，使它线圈断掉， 所以就有点麻烦。那这个时候我可以去加一个双重互锁，我如果把按钮的长 b 点串在对方的线路上，这里去给它串上了一个 s b 二的长 b 点， 那当我按下 s b 二的时候，我的长开点闭合，长 b 点不就断了吗？长 b 点一断，它使我 pm 正线圈就断掉了。 哎，我本身按 s b 三的原理就是为了使线圈断掉啊，那，那这个时候我去按 s b 二，它已经能使线圈断掉了， 这就是双重互锁的一个道理。同理这样的哎，这边我们去给它加上一个 s b 一 的双重互锁，你会发现按下 s b 一 长宽点吸合的时候，长 b 点是断掉的，它使我 k m 反的线圈没有电了， 这就是双重互锁的一个原理。呃，最后我的 f r 这里去串了一个它的过载保护，所以我在整个线路的近线端这里是一定一定要去串上一个 f r 的 长臂点，你要启停啊啊，你的 f r 要自复位啊。 ok， 那 双重互锁就先讲到这里。
3978电气小小子

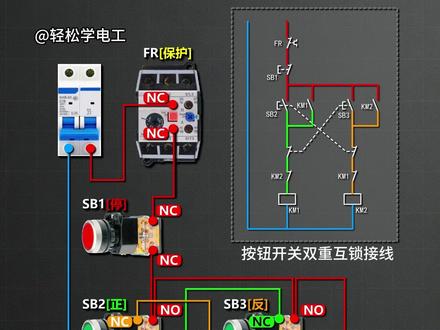

00:45查看AI文稿AI文稿按钮开关双重互锁怎么接线？电源连接热继常闭，热继输出连接 s b 一 常闭， s b 一 连接 s b 二常开， s b 三常开， k m 二常开和 k m 一 常开， s b 二常开，输出到 s b 三常闭以及 k m 一 常开， s b 三常闭，连 k m 二常闭， k m 二常闭，输出给 k m 一 线圈， s b 三常开连接 s b 二常闭以及 k m 二常开， s b 二常闭，再连接 k m e 常闭， k m e 常闭，输出给 k m 二线圈。另一电源连接 k m 一 和 k m 二的线圈 a 一 完成整个接线。
881轻松学电工
03:10查看AI文稿AI文稿上一期视频中介绍了电动机正反转护锁控制线路，现在给大家介绍正反转双重护锁线路，从控制电源输出一根零线。 这回我们用综合保护器连接到保护器长臂触点九十五，然后从九十六输出一根线，连接到两个接触器的辅助触点长臂段二十二， 然后从正转接触器辅助触点长臂端二十一输出一根线，连接到反转接触器磁力线圈 a、 e 接线线柱。 同样从反转接触器辅助触点长臂端二十一输出一根线，连接到正转接触器磁力线圈 ae 接线柱。两个接触器的控制电源通过对方的长臂触点传输，就可以实现两个接触器互 从。控制电源输出一根火线，连接到红色按钮的长臂触点任意端，然后从另一端输出一根线连接到绿色按钮长臂触点任意端 和黄色按钮长臂触点任意端。从黄色按钮长臂触点另一端输出一根线， 连接到绿色按钮常开触点任意端 和正转接触器辅助触点常开端十三、常开端十三的电源和绿色 按钮的启动电源是从黄色按钮长臂触点传输过来的。从绿色按钮常开触点另一端输出一根线， 连接到正转接触器磁力线圈 a 二接线柱。正转接触器控制线路接线完成。我们接线接反转接触器的线路。同样方法，我们从绿色按钮长 b 触点输出端引出一根线， 连接到黄色按钮常开触点任意端和反转接触器辅助触点常开端十三， 从黄色按钮常开触点另一端引出一根线连接到反转接触器磁力线圈 a 二接线处，两个按钮的控制电源都是从对方的 长臂触点传输过来的，可以互相控制，这就叫按钮互锁。最后把两个接触器的辅助触点常开端十四和磁力线圈 a 二相连，形成自锁线路， 控制线路全部接线完成。现在演示一下，按下绿色按钮，正转接触器吸合，按下黄色按钮，正转接触器断开。反转接触器吸合同样按下绿色按钮， 反转接触器断开，正转接触器吸合，按下红色按钮，全部停止。
1284农村电工红姐
04:58查看AI文稿AI文稿今天讲双重连锁正反转电路，讲之前先复习一下上个视频所讲的互锁点动电路，当 s b 一 按下去的时候，是 km 一 线圈得电， km 一 线圈得电， k m 一 的长臂触点就断开了，这个时候你再按 s b 二的时候， k m 二无法得电，因为这个地方断开了。当我 s b 一 松开的时候， 是不是 k m 一 也就失电了？这就叫点动，按下去电机就转，松开电机就停止，这叫点动。那这个互锁体现在什么地方呢？互锁就体现在 这个的位置， k m 一 得电的时候，它的长闭触点就断开了， 它一断开，我再按 s b 二的时候，这个地方导通，是不是这个电通不过来啊？是不是这个地方已经断开了，所以 k m 二无法得电，一个无法形成互锁。当我按下 s b 二的时候 啊，开关器合啊，同样开关的长闭触点也断开了，正转这条线就被切断了，就我反转的时候，你正转就无法启动，这套互锁叫接触器互锁。 那这个电路有没有个缺陷？当我按一下 s b e 的 时候， km e 得电，这样断开，如果他没有断开呢？比如这个触点坏掉了，这时候如果说误操作了， 我又按了一下 s b 二，开关二可不可以吸合？开关二的线圈可不可以得电？是不是可以得电？因为这个地方没有断开，虽然你吸了，你吸合了，但是我这地方没有断开，是不？它同样还可以吸合，这样就导致两个接触器啊同时吸合了， 同时激活，会造成是不造成短路了？第一项和第三项短短路很容易造成接触器的烧毁啊，跳闸倒是其次，很容易烧接触器，这样，那有没有办法解决这个问题呢？ 能不能在按钮上做工作？我按一下 s b 的 时候，哎，同时你这边在这边再加一个触点， 这边按的时候把这边给它断掉，可不可以？ 这时候我们会引入一个按钮的长闭触点，我手中拿这个按钮啊，它实际上是它有两组触点，这边一组啊，这边还有一组， 它其中一组是常开触点，它还有一组啊，长闭触点就是我们可以利用它的长闭触点去加在对方的串联在对方的电路中， 这俩是同一个按钮，只是说触点不一样啊，这边接常开，这这边接常闭，但它的动作是同步的。当我按下 s b e 的 时候啊， 常开触点闭合了啊，常闭触点了，常闭触点是不是就断开了？这条线还能不能通电是不通不了了，因为这个地方断开了，即使说误动作，我按了 s b 二，是不是这个地方也不通啊，这样就确保了 这个开关二无法掉电。同样的办法，再用 s b 二长 b 处点加到对方的电路当中， s b 二 这个虚线的意思就是这两个键是一个同一个键啊，这个虚线的意思就是这两个按钮是同一个啊，这俩是同一个。 当我按下 s b 二的时候，这 s b 二的常开触点闭合， s b 二的常闭触点就会断开啊，电路的上半部分是不也实现了一个按钮的互锁， 这是一种锁，这是两第二种锁，这就叫双重连锁，双重连锁正反转。感谢您的收看，请多多指点！
429老张讲电工(PLC)
04:53
01:03查看AI文稿AI文稿很多新手接电机正反转，一不小心就造成电源两相短路，烧坏接触器，甚至线路核心问题就是缺少互锁。今天详细讲解按钮互锁加电气互锁双重保护电路。先讲原理，电机正反转本质就是调换三相电源，任意两根相线， 一、电气互锁 km 一 km 二、两个接触器把彼此的长臂辅助触点串入对方控制回路，只要其中一个接触器动作，另一个回路直接断开。电气层面强制互锁。二、 按钮互锁正转 s b 一、 反转 s b 二、启动按钮，各自引出一组长臂触点串在对方回路，就算双手误按两个按钮控制回路也无法同时导通，两者结合就是双重互锁，容错率更高，安全性拉满。 最后提醒大家，实操接线先断电，对照图纸一步步接，接完先点动测试，再正常使用，这是电工入门必学线路，学会受用一辈子！
