catia尺寸链工程图怎么标注
今天给大家讲解工程制图中长度的尺寸标注方法。点击尺寸标注图标，点击一条线段，可以直接标注其长度， 点击一条直线，接着点击另一条与其平行的直线， 单击即可标注两条直线的距离，点击一个点，接着点击一条直线，可标注点到直线的距离。 以上就是工程制图中长度的尺寸标注方法。
粉丝710获赞4232
相关视频
02:02查看AI文稿AI文稿大家好，我是小阿，今天我们一起学习一下卡地亚工程制图里面的尺寸标注工具条。尺寸标注工具条一共分为四类，一类是尺寸标志工具栏，另一个是快捷尺寸标注， 第三这个是特殊元素标注，第四个是表工具栏标注。下来我们详细介绍一下尺寸标注。首先尺寸标注我们可以选择距离标注，同样的还有一些链式尺寸和累积尺寸的标注， 同时我们还可以对角度进行约束，比如说，呃，现在这个指甲或者是圆孔的半径，圆孔半径我们可以调整尺寸 线的形式，还有圆孔的直径，同时我们还可以对 c 角进行标注，直，我们还可以对点的坐标进行标注，我们还可以对坐标基准特征进行标注。 在工程制图里面，行为工差是一个非常重要的尺寸标注，下面包含了平行度、平面度、圆度等行为工差标注。现在我们要对这个 c 角进行 直线度的标注，然后选中直线度标注零点四，这样 c 角的直线度就标注完成了。我们再对圆孔的位置度 进行一下标注，这样选中圆孔位置度尺寸，然后选中位置度的图标，这样圆孔的位置度就标注完成了。 如果我的视频对大家学习卡奇亚有所提升，麻烦大家点一下关注，点一下小红心，谢谢大家。
240产品设计小阿
05:25
01:41查看AI文稿AI文稿大家好，我今天来分享一个可以让你偷懒的工具，你应该很想听吧。生成一个工程图后，往往需要标注很多尺寸，这是一件很费时的工作。不过不怕，我们的卡地亚提供了自动生成尺寸的工具。 自动生成前，我们先做一些设置，打开工具选项，机械设计下面的工程制图，在生成页上面勾选上生成前过滤这一个选项， 然后我们点击生成尺寸的命令，就会弹出过滤器，让你定义要在哪些零件生成哪些尺寸， 我们选择所有部件试一试，这里往后拖可以看到约束的数量，现在就自动生成了很多尺寸。 那如果我只需要生成某一个零件的尺寸呢？ 那我们先把不需要生成尺寸的零件移除掉，再选择要生成尺寸的零件， 来点个关注再走吧。
301慧广科技
01:16查看AI文稿AI文稿今天给大家讲解工程制图中的圆的尺寸标注方法。点击尺寸图标也可以在下拉菜单中进行选择半径尺寸或直径尺寸， 点击圆或圆弧或者圆角，可以标注直径，点击圆或者圆弧，接着点击右键可以修改为半径。中心， 点击圆心，接着点击一条直线，可以标注距离， 点击圆心，接着点击另一个圆心，可以标注圆之间的距离。 以上就是工程制图中圆的尺寸标注方法。
55CATIA菲

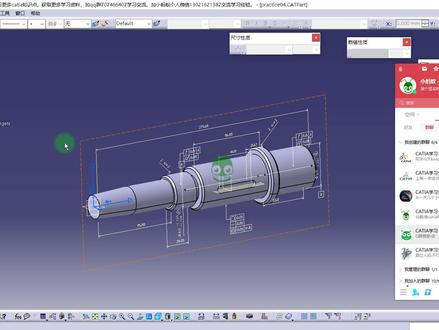

10:03查看AI文稿AI文稿啊，大家好，我是小蚂蚁啊，欢迎大家学习啊，卡其亚 f t a 模块，那么 f t a 模块的话，它的中文名称叫做啊三 d 功能性更差与尺寸标注模块。 好，那么在学习这样的一套课程之前呢啊，我先就是做一个个人的一个简单的介绍啊，然后的话就是把这个课程啊整体的一个情况，然后给大家去啊展示一下。好，那么关于我个人的话就是我是啊， 有着十几年的工作经验啊，刚开始的时候我是在这个重工行业干了四五年，然后我又转向这个汽车行业啊，到现在为止的话就说汽车行业也干了十几年 啊，然后我在这个工作的过程当中一直都使用这个卡 tr 软件啊，那么现在的话我也兼职去做这个卡 tr 的培训工作啊，无论是线上还是线 下都有这样的啊，就是从事的这个教育啊，这个教育培训好，那么这边的话，首先我们来宣传一下我的这个啊个人的这些账号啊，首先的话 啊，我们来看一下，这是我做的一个公众号，那么这里边的话给大家去分享了很多的知识点啊，你看我这边的话是有一百九十一篇原创文章，然后啊你像这边的话啊，会更新很多的这个知识点，然后我这边去打开这个微信啊，这是发的一些历史消息 啊，这边的话就是说因为我是做这个二次开发，然后会开发一些小插件，然后分享给大家啊，也会去讲解一下我们使用卡贴的小技巧啊，或者说是你像知识工程啊，二次开发知识点是吧？啊，这一些这里边就是还是比较实用的啊，那么 就是啊，因为这里边都是一些免费分享的内容，所以说建议大家也是可以去关注一下，那么在这并且关注之后，然后回复小蚂蚁三个字的话，就可以去获得这个啊卡其亚的学习大礼包，然后这里面的话有很多的资料，然后供大家去学习。 好，这是我们这个卡贴小蚂蚁的公众号啊，那么还有一些其他的自媒体账号啊，啊，我打开这个啊西瓜视频平台，然后这里边的话啊，大家可以看到就是说这边是有卡贴四百个小技巧啊，现在已经更新了四百个了 啊，然后在这个西瓜视频啊，还有这个抖音上都是免费观看的啊，相信就是说看过的朋友的话应该会有所了解啊，那么这里边讲的这些知识点的话，应该还是比较不错的啊，这里边你看还有这个啊创城市曲面设计啊，或者说是啊这个实力啊， 实力设计的是吧？好，然后这边的话是卡贴小蚂蚁的抖音啊，这里边的话也会有很多的这个学习视频啊，那么这边的话就是我们这个腾讯课堂啊，这啊，但是这里面的话就是啊大部分的内容都是付费的啊，因为我这边的话主要是做这个卡贴二次开发的这个教学 啊，以这个为主啊，然后另外的像啊这个还有这个四百个小技巧，然后这个啊我们可以在这边进行一个比较系统的学习啊，这里边又包含了四百个视频啊，相信就是说学完了这个这一套啊小技巧之后，然后我们这个卡枪水平肯定是炉火纯青啊 啊，然后这个是关于知识课程啊，知识工程的一个课程啊，像其他的一些内容，大家想要学习的话啊，比如说自由曲面啊，就是还有一些基础的课程啊，大家也可以去看一下。好，然后这 这边的话再来看一下，这是我们这个 qq 群啊，我这边的话就是一共建了七八个群，然后从这个一群到这个五群啊，已经全部都满了啊，然后我们现在的话可以添加一下这个六群啊，六群的群号的话 啊，那么我们可以去添加这个啊，七零七四六六六四零七，然后这个群现在还是没满的啊。好，然后我们点击下退出啊，我们可以在这个群里，然后去问一些就是不太会的一些知识啊，然后我如果看到了的话都会回答啊。 好，这是关于我个人的一个介绍啊，那么就是啊，我这个我用因为用卡加这个软件已经用了十几年嘛，所以说我个人的话还是有一些心得的啊，我录这些课程的话啊，应该还是很不错的哈，我至少我个人的话还是比较有自信的 好，这是关于我个人的一个简介，啰嗦了很多啊，不好意思啊。好，然后我们接下来的话就来看一下这个 f t a 的这个课程啊。 好，那么这边的话，我去把这个 f t a 这个文件夹打开啊，我们看一下，这个一共是分了七张 啊，第一张的话就是我个人的一个简介，那么刚才已经说过了，也是我们这个 f t a 模块啊，嗯，这里边也包含我们这个 f t a 模块的一个课程简介 啊，这个，然后那第二，那第二张的话就是我们学习这个 f t a 模块啊，我们要怎样去学？我们需要准备什么？ 这里边的话我会告诉大家，然后去参考一些帮助文档啊，并且我们需要具备一些啊，像这个几何行为公叉啊，这样的一些啊，骑马的一些比较基础的知识，是吧？然后第二张的话，就是我们这个 f t a 模块当中啊，啊，我们这个工具 啊，这个试图创建这个工具桥的一个介绍啊，这个工具桥啊，因为我这里边的所有的这样的一些注视啊，必须依附于这样的一些仕途啊，啊，这个这个大的这个轮廓就叫做仕途啊，那么第二章的话重点就是讲他。 好，然后第三张啊，我们来看一下第三张的话，那么就是我们这个最重点的啊，最重点的这一节啊，我们这里边的话包含了很多的视频啊，我们啊 我们这里边的话包含了很多的视频，然后这里边的话，这里边的话是对啊一些啊，这样 的一些标识，就是标注文本注示啊，像这样的基准，还有基准目标询问公差啊，公差顾问啊、尺寸啊这样的一些小面积的一些啊，就是介绍啊，介绍的也是非常的详细。好，然后这一点，这一 这个工具条是我们这个模块最啊就是最重要的一个工具条。好，然后我们这边的话再回来啊，我们第四张的话就是关于我们这个显示模式的一些介绍啊，他指的是这个工具条啊，就是他 好，然后像其他的一些工具桥，然后还有右键菜单啊，还有我们这个啊 tour 工具选项当中的一些设置，然后我在这里边去做了一下说明 啊，然后啊下一个的话就是这个实力绘制啊，实力绘制的话，这里边是包含了四个小实力，然后这边的话可以给大家去看一下啊，第一个是这个轴，然后这边的话啊，还有这个 啊有点卡，还有这个模型哈，这个比较简单，它是来自于我们这个帮助文档啊，然后 哦这个的话是我在这个百度上搜到的一个图片，然后也是比较简单啊，我们啊再来看一下 啊，这个这个稍微就是复杂一些，也是我在这个百度上去搜到的一个啊工程图，然后我根据这个工程图的话，然后去画了这样的一个模型，又对他进行了一些标注啊，其实这个简单啊，就是 与否，它主要体现在我们这个标注的数量上，是吧？你看这里边的话，其实它也是一些比较基本的尺寸，然后还有一些这个粗糙度啊，符号，是吧？ 啊，看上去比较复杂，但是其实这个还是啊这个视图啊，他的标注过程还是相对来说比较简单，因为这里边的话啊，你看基本上都是没有行为公叉，是吧？啊，那么其实我们学习 fta 模块啊，这里边最难的就是这个行为公叉的一个标识。好，那么啊我们 再回来啊，然后下一个的话，第七章的话，就是我所讲的这个啊卡其亚四百个小技巧啊，就是四百节视频教程当中关于这个 ft 模块的一些啊相关的介绍啊，然后然后的话我们就放到我们这个课程当中去作为一个补充啊，大家可以简单的去看一下。 好，那么下一个的话是我们这个 f t a 的一些实力数据啊，就是这里边包含了就是我做的一些啊，数据的一些标识，然后这些数据供供给大家啊，就是放在我们这个课程附件当中，然后大家可以拿去学习啊，就是可以打开去参考一下。 好，然后这个是我们就是导出报告的一个路径啊，这个先不用管他了啊啊，推荐资料，然后这边的话就是给大家推荐了一个互换性以及技术测量啊这样的一本书，让大家就是啊可以去学习一下这个行为公叉啊， 这里边也会包含这个啊，尺寸公差啊，这个粗糙度什么的啊，我们就是学习 f t a 这个模块，我们起码我们要知道了解这个尺寸公差，行为公差是吧？要不我们怎么去注视 好，然后下面的话是关于这个行为公叉啊，指探公叉的一些啊， ppt 啊，当然还有这个 ktft 模块啊，就是相关的一些 ppt 啊，再一个是这个啊，我们这边的话就是给大家去分享了一些啊，国标啊，是关于我们这个 f t 模块的，或者说是啊啊，尺寸公差啊，几个行为公差的啊，就是一些规范是吧？ 好，那么这就是整个课程的一个安排，然后这里边的话包含了八十多节啊，视频教程啊，也是需要，就是啊，我们有这个耐心啊，需要一定 时间去学习啊，就是相信大家在学完了这样的一套课程之后，就是说我们可以啊，就是基本上能够入手啊，就是我们这个工作了啊，就是啊，不要就是说对这个模块啊，感觉非常的陌陌生 啊，就是因为就是如果我们不不去看这样的课程的话，我们可能自己去学习啊，然后需要比较长的时间，当然我们自己去琢磨肯定最后的话也是可以琢磨出来的，但是这个需要的这个时间啊，可能就是比较比较浪费时间 啊，就是说看的课程的话，就是有人带着学的话，可能就学的比较快，是吧？好，那么就是这是这上面的话，就是关于这个课程的介绍，当然也是我啊，或者说是推荐一下，给大家去推荐一下这样的课程吧。 好，那么废话也不多说了啊，我们从下一节开始就正式进入到我们这个课程的学习当中。好啊，谢谢大家，再见。
113CATIA学堂
18:08查看AI文稿AI文稿大家好，这节课我们学习卡贴软件的草图的尺寸标注。尺寸标注也可以叫尺寸约束啊，它就是我们用竖直来约束草会图形的大小， 尺寸标注的时候是以尺寸的形式标注在我们相应图形对象上， 我们可以通过改变尺寸数值的大小来改变图形的大小啊，也就是尺寸驱动。当我们进入到零件设计模式之后，我们在草图上标注的尺寸就不再显示了。 我们先以一个简单的线段长度标注来演示一下标注尺寸的过程。我们首先单击直线命令按钮，绘制一个 线段，我如我们如果想要标注这条线段的长度，可以先选中这一条线段，然后单击约束工具栏里面的第二个命令按钮约束。 这时候我们鼠标拖动的位置就有一个绿色的尺寸数啊，时时的进行显示，这个数值就是我们刚才绘制的这条线段的一个长度。我们在适当的位置单击鼠标组建，将尺寸数值放住。 在标注尺寸的时候，我们可以选择先先选择要标注的对象，然后单击约束命令按钮。 也可以先单击约束命令的按钮，然后选择我们要标注尺寸的对象。 在卡贴软件中标注图形尺寸是非常方便的，我们在奥特 cd 里面标注线段角度，包括圆的半径等等，他都有单独的标注命令，但是卡贴软件里面我们只需要使用约束这一个命令按钮就可以完成绝大部分尺寸的 标注。刚才我们标注了线段的长度，我们也可以绘制两条平行的直线 啊，然后单击约束按钮，依次单击这两条平行的直线，此时我们标注的数字就是这两条直线之间的距离。 我们也可以先按住键盘的啃竖键，以此单击这两条直线，同时选 严重我们要标注的元素之后，再单击约束按钮啊，此时标注的也是两条直线之间的两条平行直线之间的距离啊。这时候我们可以看到啊，它的尺寸数值变成了紫色，这说明我们这一个 数据啊已经约束过了，就是这一个尺寸已经被我们标记过了，再次标记的时候就会有紫色的一个呈现， 我们取消掉这个标注即可说。我们还可以创建一个点， 通过约束命令来标注这一个点与直线之间的距离。我们可以按住肯数键，先选择点和直线，然后单击约束按钮，标注他们的距离啊。撤销之后， 我们也可以先单击约束命令按钮，再依次按单击点和直线。 我们也可以先单击点，然后单击约束按钮，再单击与点之间进行标注的对象。这条直线同样可以标注这一个尺寸 啊，也就是说，我们在使用约束命令按钮进行标注尺寸的时候，这先后顺序是可以非常灵活的 啊。此外还可以标注两点之间的一个距离，我们再创建一个点啊，单击一下约束按钮，再单击另一个点啊，同样可以标注出来啊。这里我们在绘制图形的时候啊，绘制完 任何一种图形，如果没有没有在其他位置单击鼠标啊，他一直处于一个选中的状态，所以我们在使用约束的时候，只需要单击一下另一个元素啊，就可以标注出来了。 在草头灰之中，我们最常标注的是，呃图形还有圆啊，圆的标注我们可以标注他的直径。先单击我们要标注尺寸的圆，然后单击以下约束按钮啊，这时候我们就可以标注圆的直径， 是吧？还有圆弧，圆弧的话一般是以半径的形式进行标注，我们选中这个圆弧，然后单击一下约束命令按钮啊，这时候系统默认标注的就是它的半径值。我们可以将标注尺寸放置到任意 位置，放置到圆弧之内和圆弧之外都是可以的。前面我们标注了两条平行直线之间的距离啊，如果两条直线之间他是一个倾斜摆放的，我们还可以使用约束命令按钮标注他们之间的角度啊。同样先选中两条直线， 单击约束按钮，这时我们就可以标注他的之间的一个角度，这角度可以，如果放在两条倾斜直线之间，标注的是他们之间的一个锐角，也可以放到外面标注他们的顿角，是非常灵活的一个标注方式。 这是草图尺寸的标注方法啊，实际上我们在绘图过程中标注完尺寸，一般经常还会需要对它进行修改或者 移动，那尺寸标志完之后，我们可以对尺寸竖直以及尺寸线进行一个移动的操作。移动的方法就是我们鼠标左键单击一下我们要移动的对象，然后进行鼠标的拖动即可。 我们也可以单击尺寸线啊，进行一个旋转或者是其他位置的拖动，也可以单独的单击我们的尺寸竖直啊，这样的话尺寸线的位置不动，只是竖直的位置发生了改变。 如果我们需要对标注的尺寸进行修改的话啊，只需要双击我们要修改的尺寸数，打开约束定义对话框，这里面的数字是我们可以根据自己的需要进行更改， 而且我们的卡地亚草会具有尺寸驱动的一个功能，当我们对里面的数值进行更改之后， 图形的大小也会跟着进行改变啊，变成直径为五十的一个圆啊，我们可以很明显的看到这个圆缩小到直径为五十的一个圆，其他的尺寸也一样可以进行修改，角度也是一样， 包括圆弧的半径， 两条直线的距离等等，都可以方便来进行修改。 在我们做一些产品设计的时候，这种方法啊可以非常有效的提高我们的工作效率。我们可以先跟 根据自己的构思啊绘制出草图的大致形状，当设计方案确定之后，我们可以根据具体的要求来约束每一个位置的尺寸大小。 在标注尺寸的时候，如果我们觉得某一个尺寸标注的不合适，想将它删除掉的话，我们可以左键选中这一个尺寸，使它呈橙色的一个高亮显示，然后单击鼠标的 delete 键盘的 delete 按键，就可以将它删除掉。 此外，我们下面的工具栏里面有一个 可视化工具栏，我们将它拖拽出来之后，前面我们说过，这里的网格命令按钮可以控制草图背景的网 网格显示与否。往右有一个尺寸约束，他默认是一个选中选中的状态。如果我们单击一下尺寸约束， 我们可以看到刚才标注的尺寸就不再显示了。如果我们的草图比较复杂凌乱，我们可以通过这一个按钮来方便我们观察草图的形状。正常的时候我们是将它打开的， 如果我们拖拽到工作区里面的工具栏过多，我们可以将它拖拽回上侧、右面或者下面的一个工具栏里面。 此外，我们在标注尺寸的时候，我们可以看到刚才标注的尺寸啊，是精确到小数点后三位的，这个 精确的位置我们可以进行设置，方法就是在工具下拉菜单里面找到选项，打开选项对话框，找到常规里面的参数和测量， 然后往右单位达到这打开这一个选项卡，这里面有角度、长度、时间等等以及他们的单位，他们的符号 往下有一个读写数字和只读数字的显示相同啊，里面有读写数字的小数位数，这里面我们可以控制尺寸标注的时候尺寸数的 精确位数，一般我们都是小数点后三位，这里不需要，一般情况下都不需要我们进行更改。 刚才我们所讲的这些方法，它是一种手动标注尺寸的方法，那实际上我们卡贴软件还有自动尺寸标注的一些方法，我们这里做一些简要的一个介绍。刚才我们在标注尺寸的时候，在草图工具栏里面有一个 命令按钮，尺寸约束，这一个尺寸约束默认是一个高量显示被选中的状态。这种门使用的时候千万不要忘了不小心把他给他点掉了，一定要处于一个选中的状态， 那我们要要想使用卡贴软件的自动标注尺寸的功能是怎样来实现呢？还是看一下草图工具工具栏里面的最右面的一个命令啊，自动尺寸约束啊，也就是自动的尺寸 标注。我们单击一下这一个命令按钮，使他处于一个高量显示的状态。然后这时我们在使用绘图工具命令按钮来绘制图形的时候， 随着图形绘制完成，在图形的一些边线上会自动标注出它的一个实际的尺寸啊，包括我们绘制圆啊，都是可以的，还要椭圆， 都能把它的尺寸自动标注出来。这是一个绘图过程中的自动约束啊，一般我们都是采用手动约束的形式，我们就可以将自动尺寸约束给它关闭掉啊，只保留尺寸约束的一个 命令选中状态。此外，我们在草图全部绘制完成之后，还可以让软件自动完成整个草图的一个尺寸标注。我们简单绘制一个图形， 如果我们采用最开始所讲的手动编标志尺寸的方法，我们就是 分别来单击约束命令按钮，选择我们要标注尺寸的元素啊，可以来分别来标注他们的尺寸，我们也可以通过双击约束命令按钮的形式啊，来连续的标注他们的尺寸， 这里我就随意的标注了。如果我们想卡贴软件自动的完成啊，这一个草图轮廓的标注如何来实现呢？我们先将他的尺寸全部删除掉， 然后在约束工具栏里面固连下面的黑三角，打开，找到 自动约束这一个命令按钮，我们单击一下，弹出自动约束对话框，这里面需要我们选择几个选项，第一个是要约束的元素啊，我们分别来单击我们要标注尺寸的元素，这里 不需要按住键盘的肯收键，鼠标左键依次单击即可。这时候 对话框里面会显示我们要约束的元素有八条直线，然后下面这一个是我们参考元素。我们先将鼠标移动到参考元素后面的输入框，单击一下啊，使他处于蓝色背景的输入状态。然后我们在图形中选择参考元素， 参考元素就是用来指定确定尺寸标注的基准线或者一些点线，我们选择这条线 作为他的参考元素。再往下对称线，对称线这一个文本框是用来确定对称图形的 对性轴，因为我们这一个是好图，他不是对性的图形，所以这里面我们可以不不进行进行选择。再往下约束模式有两种，链式和堆叠式，我们可以分别看一下他的一个标注的形式。首先我们选择他的链式， 可以看到啊，他的尺寸都是首尾相接进行标注的，我们撤销一步， 选择另一种约束模式看一下，还是先选择约束的元素， 选择这八条直线，然后指定我们的参考元素。约 模式，选择堆叠式确定，这时候他的标注形式就不再是首尾相接的往上标注了，都是往我们的基准现场进行标， 因为我们选择的参考元素选择的是下底变啊，所以只观察 数字编的一个标注就行了，水平编的因为没有选择参考元首，所以他还是这种标注形式啊，这是我们绘制草图之后的一个自动标注尺寸的方法， 需要我们重点掌握的还是手动标注的形式，我们只需要记住选择我们要标注尺寸的元素，然后单击约束按钮来进 标注即可啊。如果这个尺寸已经标注过了，我们再再次标注的时候，相当于一个过约数，它会乘以紫色的显示。 最后还有一个比较重要的点就是虽然现在这一个草图我们全部把它的尺寸标注完成了，但是我们鼠标单击图形，发现依然是可以把它拖动的。 这是因为图形自身的尺寸关系已经约束好了，但是他在草图工作区中的位置还没有完全决定。我们如果希望他在草图中是固定的位置，不能随意拖动，我们可以将草图的 两条基准边与草图工作区的坐标系进行一个尺寸标注。你们可以试一下 单击约束命令按钮，选择草头的下底边，然后选择我们的横向做标走。 这时候我们可以看到草图中的横向的直线都已经成绿色的显示了，这说明我们的草图在上下方向上的位置是固定的，我们在拖动的时候，他只能进行左右的移动，不可进行上下的移动。 我们也可以用同样的方法，把它的树枝边与姑娘做白系的种轴进行一个约束，这样的话我们整个草兔都成一个绿色的显示。 也就是说我们的草头现在除了他的尺寸完全固定之外，位置也是完全固定住。我们在后面的草头练习中，包括大家在实际的工作过程中，最好是 将草头全部标注成这样一个形式，这样的话我们也方便观察自己的草头有没有完全约束。如果有哪条边 他是成一个白色的显示，那说明我们在这条直线的或者这条曲线都相关位置没缺少约束尺寸，当我们完全约束好之后，他就会成绿色的显示了，这说明我们的草图绘制以及尺寸标准是完全没有问题的。 好，这节课就是我们说需要学习的草图尺寸标注的方法。
12:36查看AI文稿AI文稿我是小蚂蚁啊，这节课我们来学习卡其亚小技巧的第三百九十一节啊，第三百九十一节，这个内容呢，就是非常的重要啊，就是，但是呢就是会的人肯定是非常的少， 可以说是全网百分之九十九点九的人啊，是不会的啊，那么今天的话大家可以来学习一下哈。 啊，我们今天这个小技巧的内容是在我们这个三维工插标注啊这样的一个模块啊，就是从这个开始啊，然后这边有个接线设计，是吧？找到这个零件三 d 功能性啊工插及标注 啊这样的一个模块，然后进入进来之后啊，我们可以看到哈，就是说我现在啊就是在这里面标注了一个这样的标识啊，那么其实这个标识呢，并不是说我们去点击这个模块当中的某一个命令啊，然后直接就可以去标 住的啊，我这边的话啊，我是在这个啊工程涂抹块已经做好了这样的一个块，然后我把它给调用进来了啊，但是这样的一个调用的过程，那么我们今天就来学习一下哈。 啊，其实就是说啊，我们这边涉及到了一个入库啊，那么这个入库的话，我们之前很多的课程都讲过了，是吧？什么叫入库啊？比如说我们之前就是在这个 啊零件设计模块啊，我们在学习这个卡其亚知识工程啊系列课程的时候，然后我们学过，就是说啊，我们去插入了一些就是超级副本，或者说是应付特征啊，我们可以就是说当我们设计完了之后啊，就是我们 get 到这样的两个 啊，就是特征之后，我们可以把它给入库，是吧？就是保存在目录中啊，然后后续的话我们就可以通过这样的一个开特 log 啊，就是他啊，然后把它给打开，是吧？ 我们保存的超级部门或者说用户特征啊，就是把它给实力化，是吧？通过开特露给他实力化，或者说之前我们我们也去学过这样的一个参数化齿轮的设计，是吧？我们可以把这个齿轮 啊，把一个齿轮然后进行入库，然后我们啊就是因为有啊，就是从这个设计表当中我们去 get 到不同的这个参数，是吧？然后就可以得到啊，不同的齿轮，不同大小的齿轮，是吧？我们直接通过这个开特拉格就可以啊，就是 得到不同大小的一个齿轮，是吧？就相当于是我们这个标准库当中的一个螺栓，或者说是螺母啊，就是啊，其实我们这边的话也是就是去调用了一个库文件啊，对，库文件当中的一个啊， 就是我们保存好的这样的一个标签进行的一个实力化。好，那么我们废话不多说了哈，今天我们就具体的来学习一下啊，我这边的话啊， 我在桌面上已经就是画好了这样的一个标签啊，我们打开来看一下啊， 啊，现在已经做好了，做好了这样的一个标签啊，就是这是，就是说啊，我们就是动手去画的 啊，这个的话就是具体的绘制过程的话就不给大家去演示了啊，我们这边的话是去插入了一个奥迪 compone， 是吧？二 d 组建 啊，插入这样的一个组件之后，我们首先需要把我们这个工程图当中的这个二 d 组件啊给他入库一下啊，这个时候我们可以去点击一个文件，点击一个新建，是吧？啊，这样选择一个开车开特 log 啊，然后在这里面的话啊，我们首先去双击这个对上位，然后去插入一个啊，选择章节，然后去插入一个添加系列，是吧？啊？点击个确定 好这个系列的话，我们可以给他就是修改一下这个名称啊，点击啊修改一下名称啊，就给他修改成一个啊，工程图啊， componenet， 或者说是公众图组建，是吧？好，然后在这里边的话我们双击他啊，然后去点击这个添加部件啊，这样的话，就是啊，我们这边可以给他改成改成一个 flag， 是吧？就是我们这个 小旗帜那，然后这边的话去选择一个外部特征，然后去选择我们这个啊，工程图当中啊，我们画好的这样的一个二力跟 ponents， 选择他好，这样的话他就被就是入库了，是吧？啊，这就是我们所讲的一个入库啊，这边的话给他啊，这个名称的话，我们给他还是修改一下哈，给他改 成一个 early components， 然后啊啊 flag 旗帜好，然后点击个确定就好了，好啊 啊，这个地方他不让修改啊，不让修改的话呢？我我们就不管他了吧？啊，他应该是跟我们这个工程图当中的名称是完全一致的啊，如果我们要改成一个干 flag， 我们就需要在这个工程图当中啊，把这个二级 component 名称给他修改一下 啊，我们这边的话就保持这个名字啊，然后或者啊这边的话就点击个定存为啊，把它给保存在这个桌面上啊，这边的话是这个 ketle 啊， document 三啊，啊，我们啊，我们不管他了，点击和保存啊，这样的话我们桌面上就多了一个啊 catalog document 三这个文件是吧？ 好啊，那么现在的话，我们就进入到我们这个啊，我们这样吧，我们就重新去创建一个 part 啊，点击一个 part， 点击和确定 啊，然后在这里面的话我们就可以去，就是啊去创建一个三 d 的一个啊，标注啊，我们这个时候我们要去选择哪一个啊？我们首先需要进入到我们这个啊，三位标注点击和开始啊，机械设计，然后找到他 啊，我们这个时候不要去选择这个啊，啊不要去选择这个哈，啊不是这个啊，我们这个时候要去选择这个 啊，这个标注物件属性，选择他，选择他之后，然后我们去选择一个平面啊，比如说选择这个平面，然后他就会创建一个 flag 啊，是垂直于我们这个平面的啊，大家可以看到哈他是啊垂直 至于我们这个平面创建的啊，这个时候啊，我们啊这个地方给他名称，给他命名一下啊，回来 啊，然后这边的话可以去啊，给他就是加一些文本啊，我们可以加一些文本来试一下啊，就是改成这个样子，或者说是我们如果不想要去啊，不想要去用这个文本，我们想要把刚才啊我们所 啊入库的啊，一个二 d ctrl 呢，就是我们在工程图当中啊，做好了的，就是那个小三角啊，我们要把它给拿过来，就是拿到我们这个三 d 当中啊，拿到我们这个三 d 标注当中的话啊，那么我们这边的话去选择一个副本，然后这个地方啊，去选择他选择副本啊，双击一下啊，单记一下， 好，然后接下来我们去找到我们刚才就是保存的一个开头老哥啊，这样的一个酷文件，好，这个手 双击他，然后我们就可以找到他了，是吧？这是我们刚才入库的一个啊，二弟 component， 然后我们双击他，双击完了之后啊，大家可以看到哈，现在啊，我们这个地方就不再是这个啊上面这一串文本了，是吧？啊，他变成了我们所入库的这样的一个二 d 啊 component 啊，就是这个图形是吧？ 啊，这是我们在二 g 啊二 g 这个招用当中去画的，是吧？现在我们啊把它给拿到这个三 d 当中了，是吧？啊，但我们这边的话直接就可以去点击个确定了，是吧？啊，点击了确定之后啊，就是说我们的主要目的不在这啊，就是这样的话啊， 啊，可能就是说啊，并不是太规范啊，我们现在的话，我们要把它把这个三 g 注射，然后把它保存，把它也入库啊，把它的入库成这个啊，就是三 g 标注的一个样式啊，那么我们啊 刚才学过了，就是说啊，怎样把这个啊，二级工程图当中的这个二级工程 pose 入库，是吧？啊，那么我们要把这个，现在呢，我们要把这个啊 flag 这样的一个注视，然后也把它给入库啊，那么我们就进入到我们这个啊， 进入到我们这个这个开的 logo 当中啊，我们也把它入到这里边啊，这边的话为了就是区分一下，然后我再去重新添加一个系列，插入添加系列啊，这边的话我给他改成一个 ft 啊，工厂标注是吧？ 好啊，然后双击他啊，这边的话去添加。嗯，然后这边的话啊选择外部特征啊，然后回到这个帕特六当中 啊，回到这个帕特六当中，我们就可以直接去选择这个 flag 啊，这边的话他提示我们要先去保存，是吧？那么点击一个取消，然后我们回到这个帕特六啊，把这个帕特六给他保存一下 啊，因为我们新建了之后没有保存，是吧？啊，我们就是在这个超级副本当中应该也是有这样的一项要求，是吧？好，然后我们点击保存到这个桌面上啊，点击保存点击式 啊，这个桌面上就多了一个八台六十个文件。好，然后接下来的话啊，我们就可以对他进行入库了，是吧？啊，回到我们这个库文件啊，然后这边的话去点击一个啊，添加部件啊，选择过程中 啊，然后回到我们这个帕特令，然后找到我们这个 flag。 好，这样的话他就 啊入库入进来了是吧？好，这边的话去啊直接点击个确定就可以，是吧？好，这边的话是我入库的一个啊，三 d 啊，就是三 d 标注是吧？ 啊？三 d 标注里的一个小弗拉格啊这样的一个标识，然后这边的话点击预览，他这边预览不出来啊，但是我们这个工程图是可以预览出来的哈，好啊，那么我这边的话也需要对他进行一下保存， 保存完了之后我们再回到我们这个最初的时候啊，我们啊打开的这样的一个法体的三 d 文件。 好，这样的话我们就可以随意的在这个法体上面去标注我们这个 flag 的小标识了啊。啊，这边的话激活的这个是图啊，是他啊，是这张的这个是图，是吧？好，那么我们现在就可以啊，比如说在这个平面上，或者说是在这个平面上啊， 在所有的平台，所有的面上，我们都可以去标识这样的一个 flag 啊。好，那么我们这边的话啊，来演示一下这个过程啊，目录浏览器啊，直接通过这个目录浏览器啊，然后这边的话去啊回到上一层啊，然后找到这个 啊，这个是开的 double 这个 catalog document 一，是吧？不是我们刚才所保存的啊，那么我我们找到这个 catalog document 啊。三，然后我们进来，进来之后我找到这个 fte 调整润色，是吧？就是我们刚才所入库的这个三维通插标注，然后这个 flag， 我们双击它， 双击他之后，比如说这个时候我去选择这个面，好，然后我们啊很快的就标识了这样的一个小弗拉格，是吧？啊？点击度确定啊，这个时候 后啊，如果我们还想要继续标注的话，我们选择他啊，点击一个实力化部件啊，比如说在这个地方啊，又标注了一个，是吧？啊？速度非常快啊，我们点击他点击一个实力化部件啊，选择这个位置，然后又标注了一个，是吧？ 啊？就是很快的我们就可以啊，就是标注出来很多这样的啊，啊？就是注视，是吧？那这样的注注视好，然后我们这边的话可以按住这个键啊，去调节一下他的位置，是吧？ 啊，非常的方便，我们想要去标多少就标多少啊，所以说有的时候啊，就是说我们企业内部有这样的一些特殊的标识啊，如果他比较复杂，那么我们每一次都 啊，就是每一次啊，自己去再去重新的绘制一次的话，就是显得比较麻烦，是吧？那么这个时候我们就可以像 cad 当中的一个块命令啊，我们可以把它啊保存 啊，从一个保存到我们这个库里边，是吧？就是把它给入库啊，入库完了之后啊，然后我们就可以对他进行一个重新的调用 啊，这就是我们今天要讲的这个主要的内容，就是说怎样把怎样去创建在这个 fte 当中啊，怎样去创建这样的一些啊？标识， 是吧？这个标识是通过这个二级工程图啊，是吧？二二级工程图得来的啊，怎样去创建他啊，以及就是说怎样把它给入库，然后怎样去啊？对他进行实力化，是吧？啊？怎样出库？ 好，那么我这就是我们今天要讲的这个主要内容啊，因为这个三维工插标注啊，尺寸工插标注，这个模块用的人比较少啊，但是如果啊就是以后你能用上它的话啊，那么这个啊，就是 是我们就是有很有必要去掌握的一个小技巧。好啊，谢谢大家，再见。
97CATIA学堂
14:35查看AI文稿AI文稿大家好，我是小蚂蚁啊，这节课我们正式的开始讲这个第二小章，然后是师徒的创建。 好，那么我们现在来看一下啊，我已经打开了这样的一个实力啊，那么什么是视图呢？我们啊上一节已经讲过，是吧？就是这个视图的话，它就相当于啊，我们这个工程图当中的视图啊，我们新建一个工程图 啊，点击这个招用，然后点击确定啊，我们这个课程的话，就是尽量的啊，十分钟一小节啊， 让大家有时间去消化一下啊，尽量的就是每一节讲一个小秘密。好啊，我打开了这样的一个公众图之后，我们可以看到啊，这个有一个啊，是个图纸，是吧？然后图纸的下面的话是可以创建视图的啊，比如说我这边的话啊，我们来复习一下我们这个公众图 图，我点一下中视图，然后进入到我们这个三 d 啊，然后在这里面的话去选择一个投影的平面，是吧？啊，我把这个平面给它显示出来， x y 平面 啊，然后把这个 y z 显示出来啊，把这个 z x 显示出来，我们点击 z x， 好，然后这个转一下， 好，这样的话我就得到了一个视图，是吧？啊，这边的话叫做一个中视图啊，那么在这个中视图里面啊，我就可以对他进行一些这些文本的标注，是吧？啊，或者说进行一些尺寸的标注是吧？ 点击它啊，进行尺寸标注，文本标注是吧？好，那么我们这是在这个工程图当中啊，去进行这样的一些操作啊，那么其实在我们这个三 d 标注模块啊，我们也需要 这样的一个视图啊，那么大家可以看到哈，现在我们这边的这样的一个大框啊，还有这个蓝色的大框啊，他们都是视图啊，就是我创建的这个视图，是吧？然后这边的话，那大家可以看到还有一个比较小的框啊，是他是吧？ 啊，那么这个视图为什么比较比较小呢？啊？就是我们这个中视图三，是吧？你看我点击他一下，然后这个地方就会高亮显示啊，为什么他会比较小呢？是因为他这里面没有创建任何的标注啊，比如说我现在就是我去激活他啊， 我激活他，然后我在他的这个基础上去创建一个标注啊，我去点击一下这个创建一个角度，点击他啊，点击他啊，无法创建此类型的尺寸啊，这边的话，那么我先不用管他，我去创建一个标标注吧， 再输入一个 test， 点击一个确定好，这样的话大家可以看到啊，我这个啊，正式图三啊，他现在变得也是比较大了，是吧？ 啊，那么我们现在这个模型上总共是有三个视图啊，正视图一，正视图二，正视图三是吧？ 好，那么大家可以看到啊，这个中视图它是一个橙色的显示是吧？啊，那么这个橙色显示代表着是当前活动视图啊，你看现在啊，这个视图下面是有一道下划线，是吧？啊？我可以双击某一个视图，把它给激活 啊，你看我双击了这个视图，我现在就把它激活了，或者说是我在这个绘图区域啊，在我们这个啊，直接在这个模型上面去双击啊，也可以把它给激活，是吧？好，这是关于我们这个 视图的一个简单的介绍啊，我们为什么要就是去做这样的视图，就是因为在这个视图上面啊，我们可以去做这样的一些标识，是吧？我们这些啊，比如基准符号这个啊，行为公叉啊，他就是基于这个视图啊去创建的 啊，这个一定要清楚啊。啊，这个地方大家可以看一下啊，比如说我这边有这样的一个行为公叉，这是一个轮廓度，是吧？ 然后我打开它啊，这个轮廓多功差，它是标注在哪个视图上的，然后我们选择它，然后这边选择一个，有一个下拉菜单啊，右键下拉菜单有右右键菜单，是吧？有一个选择视图标注平面，我们点击它。好 啊，大家可以看到哈，他是在这个啊，这个平面上是的平面上标注的啊，比如说我们这边就是有这样的一个注视 啊，我们也可以选中他，然后啊右键菜单有一个选择视图标注平面啊，点击他一下，好，大家可以看到哈，他是在这个视图平面上创建的，是吧？ 啊，那么刚才这个视图平面已经变成了一个橙色的，是吧？我们再来操作一下，点击他啊，现在是一个蓝色的，然后点击这个选择视图标注平面啊，他变成了这个橙色的，是吧？说明了我们这个注视啊，他是依附于我们这个视图平面创建的。 好啊，这就是说视图平面的作用，是吧？我们只有去创建了这样的一些视图平面之后啊，我们才能去啊创建一些注视粗糙度啊，基准这样的一些标注，是吧？ 啊？为什么叫做三维标注模块？三维标注模块，我们不可必不可缺的是我们这个视图啊，只有创建了视图才能去添加标注。好，那么讲完了 这个试图之后，讲完了这个试图定义之后呢？啊，然后我们这边的话再来看一下试图的创建啊，怎样去创建好？这是我们这个创建试图的工具条啊，那么我们这一节课重点来讲一下第一个啊，这个小命令啊，他这边的话就是分为很多是吧？ 啊？创建视图啊，我们来看一下这个吧啊，这节课重点来讲一下这个啊，分为三种，创建视图，创建偏移 po 视图啊，这边还有个对起 po 视图是吧？啊，这个也可以叫做旋转坡，那么我们在做这个机械制图的时候学啊，大学里学这个机械制图的时候，我们肯定去学过啊，这两种构建方法啊。 好，那么我们这边的话先看一下这个创建视图啊，这个创建视图啊，我们点击他一下啊，点击他一下之后啊，然后这里边啊，大家可以看到啊，就是出现了 啊，就是好几种创建的方式啊，首先第一个叫做 section 无用啊，这个叫做 section cut 是吧？这个 section 无用， section cut 大家应该是比较清啊，应该是比较熟悉是吧？啊，在我们这个工程图里面就是也有对应的这样的一些啊，这个视图是吧？ 啊？这个叫做什么？这个用的并不是很长啊，并不是很常见啊，这个应该是空间的一个补贴是吧？好，那我们现在就来看一下啊。啊，这个时候的话，他让我们去选择一个平面啊，去放置我们这个视图 啊，我们这样的话我们就可以去选择平面了哈，啊，这样吧，就是说我先把这个所有的标注都给他隐藏一下 啊， hydro 啊，把这个视图也都给它隐藏一下， 都给他隐藏。好啊，那么我再去点击他啊，这个时候我应该去选择一个平面啊，这个平面的话就是有三种啊，三种平面，首先第一个我们可以去选择这样的一些平面，是吧？实际的这样的一些平面 书上对应的是他也可以去选择我们这个实体的表面啊，他也是一个平面，只要不是曲面就可以，你看选择这个圆弧面是不可以的，是吧？然后啊，我们也可以去选择什么，可以去选择这个轴细的一个平面啊，比如说这个地方给他取消激活，然后我们回到这个零件设计模块 啊，去创建一个基本的轴细，点击他，然后点击个确定好，然后再回来回到这个三维标注模块，然后点击他。好，我们这个时候你看我是可以去选择这个轴细的平面的哈，啊，大多数情况下我们都会去选择这个轴细的平面，好，我选择一个轴细平面， 然后就打开了这个创建视图的这样的一个啊对话框，是吧？好，然后这边的话，你看啊类型的话我可以去选择这个投影视图 pose 图和洁面分割就是 section cart 是吧？这个是 section will you 啊，这个具体的有什么区别的话，然后我们这样吧，我们这节课就挨着讲吧，然后我给大家去讲解一下啊，有什么区别啊？投影师图啊，我们这边的话可以来创建一个啊，创建一个投影师图啊，我们就选择了他，是吧？选择了这个啊，这个 啊， x z 这个平面啊，多边轴的一个平面，是吧？然后我们点击个确定啊，这样的话就创建了一个啊，正常的一个作用视图，是吧？好，然后我们再回到我们这个，再去新建一个作用吧，点击一下确定 啊，我们上一节课讲到我们是可以把我们这个三维标注，然后通过一个小命令，然后把它给偷用过来，是吧？啊，应该是他好，然后回到我们这个三维标注啊，这个三 d 的这个数据，然后去选择我们这个五，又或者说是在结果数上直接去选择这个正式图四， 好，然后点击一下，好，我们得到的是这样的一个视图哈，这是一个正常的一个通用视图啊，把这个地方取消激活啊，把它拿过来，拿到这好，然后我们再回到这个三 d 啊数据 啊，我们再去创建另一种类型的，那么点击它啊，这个我们也可以直接在这上面去选择啊，啊，比如说我选择一个 section， 不用啊，然后我还是去选择这个 x c 这个平面啊，这个地方它会就会给我 啊，把这个 pose 图这个类型啊，作为一个默认类型啊，因为刚才我在这个地方啊，这个小啊小图标上，然后点击了 section view 了，是吧？这个工具调上 好，然后我就是还是基于啊，还是基于这个 z x 平面去创建一个 post 图啊，啊，点击个确定 好，这样的话就创建了一个 pose 图啊，大家可以看一下这个 pose 图的啊，这个坐标轴，这个啊，这个叫做一个 h 轴，还有一个 v 轴，是吧？这个 h 轴，这个 h o 啊， h o r z 啊，就是 horizontal， 是吧？就是水平线的意思，这个是 vertical， 就是 vertical 的前四个字 字母。好，那么现在的话就是我还是要回到这个招用二，然后在这个招用二当中啊，去对我们刚才所创建的一个 pose 图啊，进行一个投影，好，我们点击它，然后再进入到这个啊，三 d 去选择这个 pose 图。好，然后点击一下空白区域啊，这样的话得到的是一个 pose 图，是吧？啊，大家可以看到啊，是这个样子的 啊，然后接下来的话，我们啊再回到这个三 d 当中，我们现在要去创建一个什么，创建一个 section cut， 是吧？洁面式图啊，但是我这个洁面式图的话，其实在这里的话，应该是跟这个 pose 图是一样的 啊，应该是差不多的啊，我们最好是啊基于这个，那基于这个平面去创建一个 section count， 那么点击他啊，为什么要基于这个平面？因为就是基于这个平面的时候，他应该是两段就是分离的区域啊，就是这个地方啊，这个这个 地方就是他不会出现一道线，但是在这个 pose 图里应该是会有的啊，我们这边的话，一会给大家去演示一下啊，选择这个洁面分割式图啊，然后点击一下，确定 好，这样的话，我们得到的这个坐标轴，你看是黄色的，是吧？他跟我们刚才的这个普水图，这个绿色的又是不一样的，是吧？他们之间都是互相有区别的，这个是蓝色的。 好，你看在这个结构数当中啊，也是蓝色，绿色，然后黄色，是吧？好，然后回到这个章幺二当中啊，对我们这个洁面式图进行一个投用， 选择它啊，然后点击空白区域，好，这样的话我们就得到了这个洁面式图，是吧？好，你看它现在是分离的，是吧？如果我们刚才选择的是就是这个平面的时候，就是我们刚 他做这个单身 cut， 我们所基于的这个平面，他所得到的一个 pose 图，应该是把这两个地方连起来的，是吧？这是 pose 图与这个洁面式图的一个区别。好，那么我们这边的话，我们去修改一下哈，回到这个三 d 啊，不用修改了，这样吧，我们再去重新创建吧。 啊，我们啊，点击一下这个他，然后我们基于啊这个这个平面去创建一个 pose 图啊，这个地方，选择一个 pose 图，然后点击确定好，然后回到这个专用里边， 回到专用里边之后呢，然后我们去点击一下这个投影三 d 视图的这个图标啊，然后再回到这个三 d 啊，然后选择这个 pose 图。好，点击空白区域啊，你看我得到的这个视图是不一样的啊，这个，这个 可以删掉了啊，你看他是这个样子的，是吧？ 啊，如果就是我是基于啊，就是这个视图，它所在的这个平面去创建这个洁面视图的话，应该是跟这个是一样的啊，因为你看这个 pose 图啊，它本身啊就是只有洁面的存在，是吧？ 好啊，这是我们所说的就是去啊，如何创建这三种仕途啊，其实就是这三种仕途我们并不是很陌生哈，我们在这个工程图这里面就是我们回到这个专为一啊，我们也是 啊，之前应该是接触到啊，接触过，就是怎样去创建这三种视图是吧？啊，比如说这里面的话再给复习一下啊啊，我们来对比一下。好，我们这边创建这个 pose 图和洁面视图啊，啊，有这个对应的命令是吧？这个是 pose 图，这个的话是这个啊，洁面洁面分割是吧？洁面视图啊，我们首先去创建 pose 图啊，点击他啊，他说这个地方不是最新的，那么我们可以去刷新一下。好，然后点击他创建 pose 图 啊，这样的话就创建了 pose 图是吧？是这个样子的，然后点击这个创建截面式图。 好，截面式图是这个样子的是吧？啊，大家可以看到啊，这个 pose 图还有这个截面式图啊，它跟我们刚才基于这个三维标注啊所创建的这样的这个啊， pose 图和截面式图其实是完全一样的啊。 好，那么今天呢就是说我们啊重点的就是给大家去讲解了什么是这个仕途，仕途的意义是吧？啊， 就是说他是这个所有的标注所依附的对象啊，另外的话就是说怎样，就是我们这个视图的类型是吧？这边的话一共是有三种啊，一个是啊，正常的视图是吧，另外就是抛视图，然后下面就是一个洁面分割视图这三种视图类型。 好，那么我们今天这节课的内容就先到此为止啊，啊，就是大家可以回去复习一下哈。好，谢谢大家，再见。
65CATIA学堂

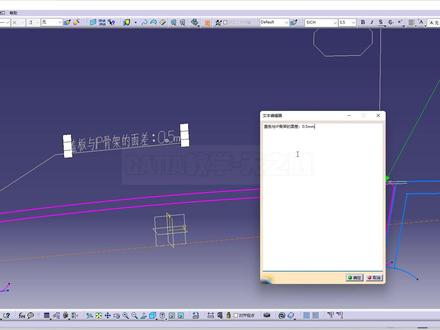

15:04查看AI文稿AI文稿大家好，我是天志荣啊，本节视频给大家讲一下这个端面的一个三 d 标注与文本的一个 标志，就是端面的三 d 尺寸，三 d 尺寸与文本的一个标标注这个呢，其实我是工作这么多年来啊， 基本上是没用过，因为有的粉丝会问啊，然后我所知道的这个标注的这个常用的基本上都是吉利啊，在用它。 所以今天就给大家简单的说一下，你知道是怎么标啊，怎么去标注尺寸，怎么标注文本，然后知道这个怎么标之后，然后其他的就根据所在主题 要求他有参考的这个数据，拿过来，按照参考的数据去标一下就行了啊。今天就是简单的把这个怎么标法给大家讲一下 这个进入一个 pad 啊，这个 pad 呢？我我们先画一个草图吧，先画一个草图， 我画草图的，其他的我就直接画了啊，不多讲，但是我画的时候还是按照我们 工作中啊经常用到的这个断面画法去画他的。 嗯，我们画一下， 我们就随便啊玩一下， 然后我们再建立一个 sec， 这个是半面积啊，多少？ 然后这是你所做需要做的一部分的那个零件的名称啊，可能是 bp 啊或者 ip 啊，都行， 然后里面 ip 里面再命名一个 ip， 那个本体估价， 然后我们在里面去画一下 这个骨架，骨架的话我们就用它这个 看一下他的是，嗯，骨架的话，这个上面做盖板的话，就反过来吧，拿盖板再去做那个 这个拔毛的这些度数我就不管了啊， 骨架给它投影一下， 然后是 pn 后 三个， 这个具体的安装结构啊，我就不做了，我们主要去给他标面叉 和和这个间隙， 懂二教 一个，然后其他的这个地方啊延长不需要太长了，自己就就打个这个断面线就行了。 two two。 然后我们再新建一个盖板 面叉，我们做个零点五， 二点五，然后间隙我们做个零点三吧， 人民解散 正好偏了二点五。这么准，嗯， 一个， 第一个， 嗯，这个给他， 然后这个端面啊，我们画好，画好之后呢，我们就给他去标注，标注的之前的话我们要用 给他建一个平面，试图平面 输入平面之后，我们用到机械设计，最后一个，你看它这个省，省略的就是 f t， a， f t and a 这个模块，然后这个模块里面有标注， 嗯，在里面没修干净，是多了一个， 就跟图纸里面的一样了， r d 图纸里面一样零点三， 然后他有二次开发的话，他的字形应该会给你默认的，然后给你调到，你想调到多少，调大一点也行。 然后是面塌， 这个面叉呢，它的因为是弧度，它有的是 不给你识别的，他给你一次跑到很远，跑到很远的之后，有的时候你可以改这个扩展线，他可能会回来，但是大速度情况是很难。 像这种情况呢，我们在没有其他特殊好的办法之后呢，我们自己 键个插入结合体一个外部参考， 或者你们在真正的工作中那可能遇到那个更准确的方法，那你可以用其他方法去标， 也可以在这个草图中啊，那个外部参考是其他的不够的，还再加外部草。像这个呢，我们直接选个点，在这草图中选个点，然后我们再进入 这个 f t a 里面， 我们再扩展线看看定位三， no 扩展线，定位一，他还是。哦，等一下可能选错了嘛，我们重新选，选一个这个，选个这个 定位。是啊，这个就对了，然后拉拉一下，像这个没有默认要改的话，我们可以刷新一下，给他刷一下过来， 这就是间隙和面差，然后要标文本的话，我们就用了这个文本贴在这，嗯，盖板 开板与 ip 股价的面差， 我们零点五 m， 这个其实就是在 r d 的标法都差不多一样的，那这个他这个二次开发好了之后，好多东西都不要你自己去选了，他都实心的箭头，然后他呢？有的， 呃，可能你这个数据断面做好了标注了以后，然后对对到他的切割 list 对照，如果他是合格的， 嗯，你就可以把它改成一个合格的。一个标志就将我们的 找到这些问题关掉。关掉的这个问题呢，就改成绿色的，如果他这个有问题，你可以改成红色的或者其他颜色啊，就是这个尺寸啊，达不到切克力是里面的要求，你就给他改成其他颜色。然后这个字体呢，你也可以啊，改大一点。 这个盖板相对于骨架的面叉，他是往负的走的，那是他比他 好啊，那就正了。如果是 ip 骨架在前面，相对于盖板，那就是负的面套啊。然后他的字体呢？这个字体看上去也不对劲，我看一下这这边能不能 改到 s， s e 啊？这个可以改一下，改一下这个字体就显得大了，但是在二次开发之后呢，它一个统一的字体，它是统一的一个字体给你全都调好了，你就不需要自己去调了。然后像这一个， 这个就是间隙， 这个我们直接复制 gs 零点二，你模式标在多少？零点三， 然后我们给他刷一下，然后字体，他因为字体里面有不一样的， 他这个还有这个数字的也是算不过来的，我们就不管了，我们就大体上给大家讲一下啊，这个标的，然后其他的这个我们点一下 这个 a、 b， 巨大实体 c， 任何面面容过度 零点五啊，标到这或者他有什么按照有什么具体的要求，我们再按照主题上的要求来求，行了啊，这就是一个在三地中的一个标注方法，然后有的人呢，他这个方法按这个方向可能不是属于你的方向，所以我们在这个 正视图呢改成更改知识面，然后把这个发线反转一下，然后他就是变成这边的头，这边的数字，如果你这个方向不对的话，你自己把它选一下就行了。 更改知识面，搬砖发现这个方向正反的这个方向你想要哪一边把它选一下就行了。然后本节视频啊就给大家讲到这里啊，便于大家在以后的工作中能够用得到啊，谢谢大家的观看。
08:51查看AI文稿AI文稿好，我是小蚂蚁啊，这一节课我们继续学习卡其亚小技巧的第四百三十二节啊，那么我们本节课的内容是介绍一下给这个工程图尺寸一键编号的这个小插件 啊，为什么要进行尺寸编号呢啊？因为我们做完工程图之后，我们需要标注很多的尺寸啊，你看这个图纸里面有密密麻麻的很多尺寸啊，标注了这个尺寸之后啊，为了方便我们后续去进行这个 质量检验啊，我们可能需要把这些尺寸啊统一的啊，导出到一个 excel 表当中，然后把它给打印出来啊，打印出来之后，然后对着我们加工出来的零件去进行一个检测 啊，如果就说我们标注了很多尺寸啊，你比如说这一张公众图啊，标注了很多尺寸啊，我们需要给他每一个尺寸标 上一个序号，然后去便于我们后续的识别啊，那么这样的话，我们工程图模块其实没有很简洁很方便的一个命令啊，我们需要通过这个啊，这样的一些记球号，然后依次的一个一个的去给他标注啊，非常麻烦 啊。那么其实我们这边的话啊，这个小插件啊，就是完美的去解决了这样的一个问题，我们只需要轻轻的点击一下，然后就可以将所有的尺寸啊给他编上序号。 好，我们现在就来看一下啊啊，这个小插件在这，然后我们双击，他双击完了之后啊，然后把这个公众号打开，打开了，然后你看这里边的话，我们首先第一步啊，一键自动去标注这个尺寸编号 啊，那么点击他一下啊，点击他一下，他现在你看在转圈啊，就是说说明他已经在运行了啊，其实你看这些地方 的话，已经去啊，已经在标注这个尺寸编号了，但是这个标注的速度啊，他是跟这个尺寸的总的数量是有关系的啊，一般的话就是比如说有一百个尺寸可能需要运行一分钟的时间啊，看这些地方已经标注完了 啊，我们这张公众图的话啊，大约需要等啊，不用一分钟的时间吧。好，现在的话已经标注完了啊，最后给了我们一个提示啊，八十八个尺寸啊，已经被添加尺寸编号，已经被添加到公众图当中了啊，也就是说这里边一共是有八十八个尺寸编号 啊，那么只用了不到一分钟的时间，但是如果我们手工的去给他去编号的话啊，这个工作量可想而知啊，啊，工作量非常大啊，你看，但是并且啊这里边有一个好处，就是说我给他就是编上的这样 的一个序号，他是跟这个尺寸有一定的关联的啊，我们可以看到右键，然后这边的话查询对象链接啊，我们可以看到他跟这个尺寸啊，他是互相关联的，所以说我们后续把它给导出的时候啊，我们可以导出这个尺寸的数值七十八，或者说是这个尺寸的上下偏差都可以导出来。 好，这是第一步啊，就是自动标注尺寸啊，这边的话啊，已经完成了，然后第二步啊，我们要分布的去给他手动添加编号， 为什么这样呢？因为就是说我们啊这个小插件自动啊，自动去编号的时候，像这样的一些行为公插啊，他是无法识别的啊，那么这些地方的话，就需要我们手动的去添加编号 啊，你看这些地方是吧？这边有一个位置度，还有一个垂直度，好，那么我们第二步的话就需要手动添加，点击这个 手动添加啊，然后他自动的跑到了左上角啊，这个地方，你看请输入编号啊，其实这个地方是一个手动添加编号的初始值啊，默认值是八十九啊，因为刚才是有八十八个尺寸添加到公众图当中了，然后现在我们手动去给他添加编号的时候啊，他默认的就是八十九。好，然后点击录确定 好，然后提示我们请点击空白位置，依次手动的去放置编号，然后点击确定。你比如说这个轮廓度啊，我们在这个地方放置一个编号，好，这是八十九号。好，然后这边有一个位置度啊，在这个地方点击一下， 好，这是九十号，是吧？这个地方有个垂直度啊，点击一下啊，这是九十一号尺寸啊，那么其他的地方的话啊，都是同样的原理啊，这个地方有一个垂直度啊，这个地方还有一个位置度，是吧？啊，当然这里边很，嗯，就是有很多的行为公叉，然后我们就不管他了啊，我们这边 只是去做一下啊，解释好，然后我们标注完了之后啊，我们这个时候不能就是说去啊，再去点击一些其他的面料，如果点击的时候你看他提示就是说啊，没有响用啊，这个时候我们应该啊去点击 ask， ask 啊，点击键盘上的 ask 键去结束啊，像这个地方有提示啊，并且这个地方也有提示啊，点击一下 ask 啊，然后呢他提示我们手动编号。结束啊，点击确定 好，那么现在的话已经把这个尺寸编号啊，就是给他编完了，编完了之后呢，我们这边要把这些尺寸值导出到 excel 文件。好，那么我们直接点击一下这个尺寸值导出到 excel 文件 啊，点击完了之后，那你看这个地方提示啊，总共是有九十三个尺寸编号。好，然后点击确定好点， 确定完了之后啊，你看现在呢，他是在后台运算啊，这个时候我们不要着急啊，就是耐心的等待一下 啊，不要以为就是说他已经卡死了。好，然后你看他出来这样的一个啊对话框，然后我们去选择一个保存的路径啊，你比如说啊，我们就放在这个啊这个里面吧，然后点击录确定好，其实我们现在这个啊，已经生成了一个 excel 文件。好，点击录确定 啊，既然生成了，让，然后我们现在就来看一下啊，这是我们刚才生成的文件啊，啊，我们双击他把它给打开。 好，现在可以看到这里面就是相关的一些尺寸序号啊，以及尺寸数值，还有上下偏差啊，你看一共是有多少个尺寸，从这个零然后到这个九十三是吧？啊，这里面一共是有九十三个尺寸啊，我们只需要点击一下这个按钮， 就可以把所有的尺寸给它导入到这个 excel 文件当中，然后我们就可以把它给打印出来啊，发给这个质检工程师，让他们去啊，对应着这些尺寸进行检测，是吧？非常方便啊，如果我们一个一个的往 excel 表里边抄啊，是非常麻烦的，是吧？ 好，那么这边的话先把它给关闭吧。啊，关闭完了之后我们再来看一下，那这边还有一啊其他的功能啊，你比如说一键删除全部的编号啊，我这里边编了很多的号，是吧？那我不想就是说我想把这些所有的编号都给他清除掉啊，我直接去点击这个一键删除全部编号就可以 啊，你比如说啊，我们可以看到这里边密密麻麻的这个蓝色的编号，是吧？啊？我这边的话去点击一下一键删除全部全部的编号啊，这个执行起来也是稍微慢一些啊。啊，大约也需要就是说啊，不到一分钟的时间， 好，现在的话已经提示编号全部都被删除啊，点击一下确定啊，你看这个工程图当中啊，我们刚才标注的一些蓝色的编号已经全部都没有了，是吧？啊？这就是一键删除全部编号这个功能。 好，然后我说一下这个小插件，其实这个小插件的话只是作为一个演示啊，我刚才啊去标注了九十多个编号啊，那么这九十多个编号啊，他其实有一个缺陷啊，什么呢？就是说我们这个编号太多，我们不易于我们去查找，是吧？然后比如说我们这个第三十二号啊，这个编号在哪 啊？我们这个编号标注是随机的啊，所以说这样的话就是有一定的缺陷，但是呢，如果你会这个卡七二二四开发的话，那么我们完全可以啊，就是通过一定的逻辑去控制我们这个编号啊，从第一个图啊，比如说从这个左上角啊，然后依次就是先标这个图，再标这个图， 再标这个图，再标这个图，是吧？依次的去标注啊，那么这样的话，我们啊就是给出一个序号，比如说五十二号，我们想要去找他，那么我们就可以很方便的去定位到啊，这个尺寸是吧啊，很容易去识别，所以说啊，我这边的话就是并没有去加进去这个功能 啊，如果大家就是想要学习啊啊，这个卡其二次开发啊，想去开发一个比这个更完美的插件啊，开发一个更好的插件的话啊，那么可以去学一下我们卡其二小蚂蚁的课程 啊，然后这里面的话啊，讲的非常的细致啊，就是说零基础的都完全可以学会啊啊，另外就说提醒大家就是关注一下卡其亚小蚂蚁的微信公众号，我们这边点击一下 啊，关注一下这个公众号啊，然后这里面会讲很多卡其他的知识点啊，并且的话如果就是需要相关的一些支持的话啊，可以就是 添加小蚂蚁的个人微信幺三零二幺六二幺三八二啊，这里边的话就是啊，有什么问题的话也可以问啊，那么关于这个插件的话，我们就先讲到这， 如果大家就是想要获取这一款插件的话，那么可以直接关注啊，微信公众号卡其亚小蚂蚁啊，然后在这个公众号当中去回复编号两个字啊，就可以啊，得到一个百度云的一个链接啊，然后直接去下载这个插件就可以啊，都是完全免费的。好啊，谢谢大家，再见。
97CATIA学堂
01:25查看AI文稿AI文稿今天给大家讲解工程制图中基准特征的操作方法。该指令用来标注视图的基准面。点击尺寸工具条中的基准特征图标， 选择基准面，单机绘制出基准特征。 双击文本，可以修改基准特征名称。 右击端部的符号，可以选择修改符号形状。 选择端点链接，可以替换或删除端部的链接。 以上就是工程制图中基准特征的操作方法。
18CATIA菲
01:40查看AI文稿AI文稿大家好，今天我们来介绍一下尺寸链计算知识啊，主要是一个资料的一个汇总，我们可以看一下这是他的一个资料汇总，这里其实有一个国标的，这里里面讲的非常清楚尺寸链相关的一些知识，那个书籍这个里面也是比较详细啊，有些入门的 ppt， 大家如果需要的话， 到了这里大家需要的可以在这回复资料自取，或者在我的评论区留言，还有就是点击我的头像给我发个消息。 好尺寸链的，我们接着继续看尺寸链的定义和组成。尺寸链至零件加工机器装备过程中有相互联系且按照一定顺序连接的尺寸型的一个封闭的尺寸组。下面这种啊，这种 是一个展示的一个视力标注的一个他的一个平行度，这些大家可以看一下一个完整的尺寸的一个示意。尺寸量的分类的话，就是按照不同生产过程 也分为工艺尺寸链、装配尺寸链与工艺系统尺寸链。按照各结构尺寸所处的空间位置也可以分为直线型的尺寸链、平面尺寸链和空间尺寸。特别是他的一个视力直线性的平面系的空间系的 尺寸的计算，我们主要是有两种方法，一个是极值法，还有一个就是统计法，也叫概率求解法。极值法的时候我们数量比较少，比如说我线性的来求他的一个吉祥统计法的装备关系特别多的时候，就可以用这种方法。 统计法也有一些仿真的软件可以制作，如果大家有需要的话，后面我来帮大家出一些关于仿真软件，来求求他的尺寸链的一些知识教程。这是一个计算实力， 我就不一一念了，大家可以自行参考。那文章在我的各个平台上面也有发布的，大家自行去搜索就可以啊。这个是参考资料，刚才一个已经说了，需要跟我留言回复就行。好，今天的视频就到这里，谢谢大家。
