压力表和恒压供水控制器怎么接线

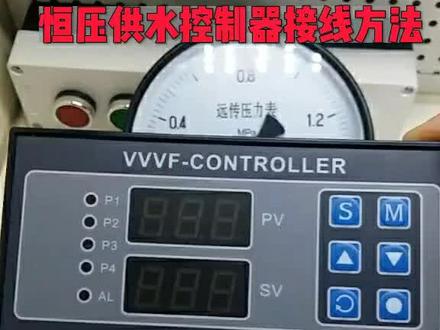

大家好，今天我们分享一下远传压力表和核压固水控制器它的接线方法。首先远传压力表的高一线红色线接我们合压固水控制器的七后端，它的绿色线低位线接我们合压固水控制器的十后端， g、 n d， 他的黄色线可调端呢接我们核压过水控制器的八号端，然后拖上电之后呢，远程压力表显示的压力值呢，就可以在我们核压过水控制器上面显示。
粉丝11.5万获赞12.2万
相关视频

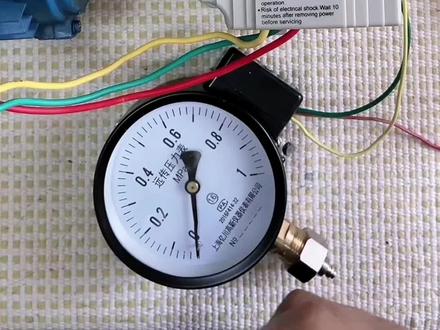

02:35查看AI文稿AI文稿今天给大家介绍一个最简单的变频器恒压供水自动控制线路，主线没什么好说的，我已接好了，从电源输出接到变频器输入端，再从变频器输出端接到电动机 棚压自动供水必备的远传压力表表后面还贴了一个接线说明，红色是公共端接 gnd， 绿色是电源线接正时服，黄色是控制线接 vi。 我已经把这三根线按相同颜色引出来了，现在我们把它接到变频器控制端子上， 绿色线接到正十伏端口，黄色线接到 avi 端口， 红色线接到 gnd 端口 都接好了，还要设置变频器的参数，记不住的同学看一下变频器参数手册，设置前最好把变频器恢复到默认参数，我已经恢复了，现在核闸送店开始设置参数。 按功能键 mode 查找 p 零零， p 零零是主频来源，设定，按 antar 键确认进入数值，按到零幺零幺是模拟电压信号，确认后返回 p 零零，按向上键，按到 p 幺幺五。 p 幺幺五是 p 的来源， 按 antar 键确认进入，将数值按到零四零四是 p 的设定地址，确认后返回，按一下向上键 p 幺幺六，按 antar 键确认进入数值，默认就是零零，不做调整，按 安特见确认返回。继续上翻找到 p 一二五， p 一二五是 p 的直设定，这个是设置压力的，按安特确认进入。我把压力直设定为四点零零就是四个压， 按安塔尔键确认返回。设置好了，我们测试一下，因为没有供水设备，我用电动机代替水泵，远传压力表接到气代上， 按一下撞键，电动机启动了，因为现在压力表是零压力，我手动控制阀门给压力表加压，压力表到零点四的时候，电动机停止运转了， 我把压力降下来，到零点三的时候电动机再次启动，也就是说压力上限零点四下线，零点三变频器自动将压力保持在这个范围，这就是变频器恒压自动供水线路。
4469农村电工红姐
00:36查看AI文稿AI文稿大家好，今天我们看下这个合压过的控制器和远传压力表他的接线方法。首先呢远传压力表的红色线，低位线接我们基因的，他的高位线，绿色线呢接我们微加， 中间的黄色线呢接我们八号段子，然后十三十四接我们二百二电源， 一号，二号接辨别器启动端，十一十二接辨别器低压改变端，这样呢就可以控制辨别器的频率高低。
38-木易朝阳

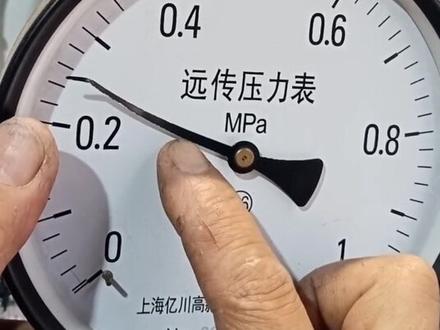

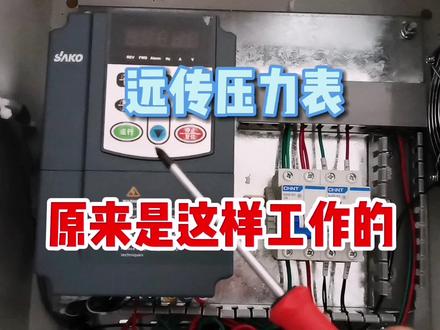

04:11查看AI文稿AI文稿学习恒压供水最主要的就是掌握这两个器件，第一是变频器，他的参数该如何设定，他的线该怎么接，第二就是这个远传压力表他的工作原理是什么？他的这三根线该接到哪里？ 今天我就给大家详细讲一讲远传压力表他的工作原理和接线方法。 实际上远传压力表就相当于一个滑动变速器或者是电位器，我们的滑动变速器或者是电位器是通过人手来进行调节的， 而远传压力表电阻的大小他是通过水压来进行推动的，水压不同，他的电阻就是不一样的，从而引起了他输出的电压的变化。那么我们现在就来测量一下 这三个端子远传压力表这三个端子他们之间的关系。因为远传压力表他的总的电阻大概是四百欧左右，我们就将万用表达到两 k 的这个位置。我们首先来测一下 红色和绿色这两个线三百九十六欧， 我们再测一下红色和黄色这两个线十三欧，我们再来测一下 绿色和黄色这两个线三百八十五欧。 通过刚才的测量我们就知道了，红色和绿色这两个线他们之间的电阻是最大的，那么其中一根接 gnt， 另外一根就接正十伏。而 黄色这根线它是一个电压信号的输出线，它是接我们变频器的模拟量的输入的，它是一个反馈信号线。 那么红色和绿色到底是哪一根接 gnd， 哪一根接正式服了，我们刚才已经测量过了，绿色和黄色，绿色和黄色我们可以看到它的电阻是第二大的， 而红色和黄色他的电阻是最小的，那么这就是他的奇石电阻， 那么这根红色的线就接 gnd， 而这根绿色的线就接正十伏。 下面我将它的外壳拆开，给大家看一下它的电阻是如何变化的，这里有三颗螺丝，我们给它拧开， 我们打开万用表，还是将万用表打到电阻挡两 k 的位置，我们测一下这根红色的线和这根黄色的线，他的起始电阻， 大家看一下，现在是十欧，我们拨动这个指针，看看有什么变化， 大家可以看到，当我拨动指针的时候，这个电阻是明显的增大了。 从我刚才的演示当中，大家一定可以理解，我们的远传压力表实际上就是一个滑动变速器。 通过以上的讲解，我们都知道了大多数的远传压力表和变频器他们之间是这么接线的。远传压力表，这根红色的线他是接到了变频器的 gnd， 而这根黄色的线，这根黄色的线他是接到了 a i 这个段子， a i 这个端子，而这根绿色的线远传压力表，这根绿色的线他是接到了变频器的这个正十伏这个端子。各位朋友，喜欢的点赞、关注、转发吧！
1489电工大师兄教学

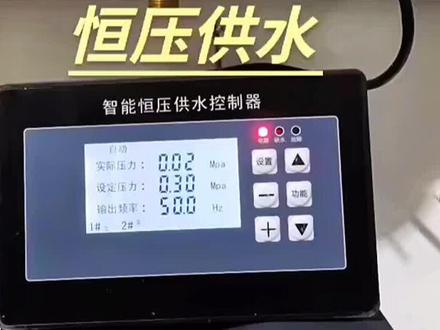

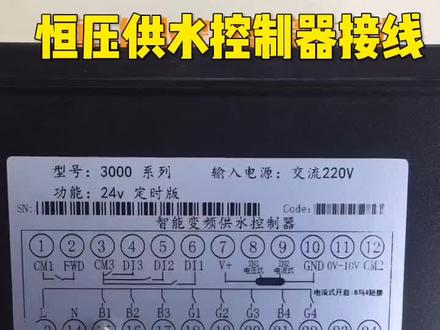

02:18查看AI文稿AI文稿今天我把压箱底的宝贝拿出来给大家分享一下，为什么呢？因为有七十八个粉丝留言说，让我讲一下智能恒压供水控制器， 怎么接线，怎么调试，怎么使用，看完这个视频你也可以轻松搞定。这个控制器常用于供水上面，一台变频器拖动两台、三台甚至四台水泵，实现横压控制。控制器的反馈信号是由这个远程压力表给的，现在远程压力表是三点三公斤，那个指针可能有点变形了， 已经超过设定压力，频率已经降到二十赫兹，他将保持二十秒，然后进入休眠状态。先简单介绍一下控制器的画面显示，一号代表一号泵，二号代表二号泵， 一号变代表变频，二号功代表二号公平运行。最上面一排是实际压力，现在是没有，是零点零二，设定压力，我们设定的是零点三兆帕， 也可以是也可以是三公斤。最下面是输出频率，现在已经上到五十赫兹，在控制器上调整压力非常方便，我们直接上下键调到你所需要设定的压力值就可以。 大多数的时间将是一台主泵运行，当用水高峰时期，将一台水泵变频，一台水泵公平运行来满足要求。这三根线是接到远程压力表的，我们看一下， 分别是 gndvccai、 一三号、四号段子接的是 com 和 die， 这是手动自动转换，分为自动运行，断开为手动。我们把这根线拆掉一根看一下，现在变成手动，刚运行是在自动模式。 好。十三号、十四号端子是 ln， 是电源输入端子，特别要注意，这个是二百二十伏输入，也有二十四伏输入的，这个一定要看清电压等级，以防损坏控制器。重点，重点来了，十一号、 十二号线，这是要接到变频器的输入模拟量输入段子的基因地接变频器基因地正十伏是要接到变频器的 ai 一段子， 十七号段子接的是一号泵变频接触器，十八号段子接一号公平接触器。 十九、二、十二、十一、二十二、二十三、二十四一次接二号、三号、四号水泵的变频公平接触线圈。这个视频看完，相信你也能把这个恒压供水控制器调试好。 有关于这方面的问题可以在评论区留言，谢谢收看，欢迎点赞收藏，我在古都洛阳。
1296万智电气｜变频工业设备枢纽

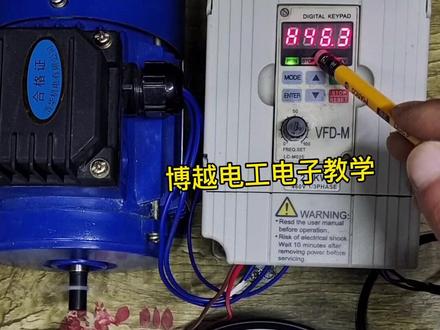

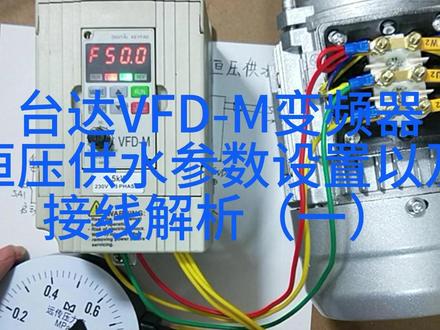

03:40查看AI文稿AI文稿三分钟搞定台达变频恒压供水用一个远程压力表来控制变频器的 pid， 由变频器的 pid 算法来控制水泵的转速，从而达到恒压供水的目的。 变频器的重要参数设置等一下再给大家做详细的解释。 f 二零是 pid 的参考设定值， 我们先转换到显示频率，模拟一下横压的过程，打开旋钮，启动变频器，现在管道的压力为零，变频器输出最高频率五十赫兹。水泵全速运转给管道增压， 这时候管道的压力慢慢上升，指针的压力也慢慢上升。当压力达到四公斤以上接近四点二的时候，变频器的频率开始下降，假如频率下降，管道的压力也开始下降， 那么这个时候变频器的频率又开始上升，保持管道的一个压力，这样就达到了恒压供水的目的。如果管道的压力稳定在四点二公斤，同时变频器的频率能够稳定在四十赫兹，我们就把睡眠频率设定为四十赫兹， 睡眠延时时间设置为三十秒。当频率稳定在四十赫兹达到三十秒的时候， 变频器就进入休眠状态，停止输出电机，停止工作，从而在用水量很小的时候达到一个节能的作用。刚开始用水的时候，管道的压力继续下降，压力降到三点八公斤的时候， 变频器又重新开始启动水泵，开始打压，这样管道的压力就控制在四公斤，正负零点二公斤。远程 压力表有三根接线，分别是黄、绿、红，他的内部相当于一个电位器，红色的公共线接变频器的 gnd， 绿色的电源线接变频器的正十伏电源线黄色输出控制线接变频器的 avi 自锁旋钮开关的一对常开触点，接到变频器的 m 零和 gnd 参数设置 p 零幺，运转信号的来源设定为零二，用外部端直启动，也就是外界自锁旋钮开关的启动变频器。 p 零二，停车方式 设置为零一，自由停车，这个不改影响也不大。 p 零三，最高频率设定为五十。 p 七二，日常启动次数设定为三次，预防变频器误动作保护 p 幺 幺五是 pid 参考目标，来源设定为四，由 pid 做参考，这个设置是必须的。 p 幺幺六， pid 反馈来源设定为一零到十伏负反馈，如果是设定了正反馈，那么可以把 gnd 和正十伏的线对掉一下也是可以的。 p 幺二五， pid 参考值我们设定为二十十六公斤的压力表设置为十二左右，十公斤的压力表设置为二十左右，这个设置不是固定的，根据压力表的大小和我们需要的压力来设置。 p 幺三六，睡眠时间设定三十至六十秒左右， 就是变频器稳定在睡眠频率的延时时间，达到这个时间，变频器就会进入睡眠状态。 p 幺三八，苏醒 频率需大于睡眠频率，是变频器睡眠后重新启动的频率。 p 幺三七，睡眠频率三十五赫兹必须要小于苏醒频率。 七幺三七幺三八和 p 幺二五，这三个参数的设置并不是固定的。每天分享电工知识，谢谢大家！
3447博越电工

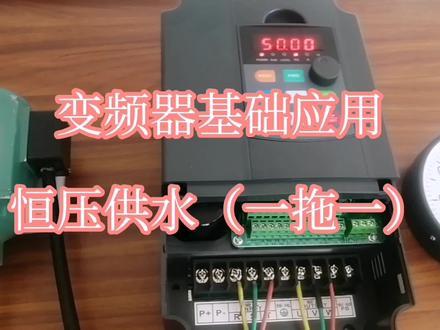

03:58查看AI文稿AI文稿大家好，今天给大家讲一下便民器的恒压供水功能。恒压供水功能需要用到那个远程压力表，嗯，外接远程压力表及远程压力表需要用到的端子是微一十伏跟那个尖地。 咱现在先把线接一下，嗯，随后再调参数， 先接接近地，这个红线接的是接近地，然后这个远程压力表，他的线的话一般都是黄蓝红三根线， 红线接的是卫衣，蓝线接的是湿服， 这三根线不要接错了，接错的话，然后是到时候他这个给的压力是不准确的啊。下面咱调一下参数，变频器恒压供水，这就是一拖一，一拖一，需要调的参数是这六个参，参数 咱先调 ff 二点零零调成闭环控制， 车上默认的是零，咱给他调整一就是闭环控制，然后下面调二点零五恒压值，也就是说咱比如说咱需要今天，咱就给他按三个压吧， 就把它调成零点三就行了， 然后再调 f 二点一九， f 二点一九是苏醒压力。 出行压力的话，咱给他调成零点二五，恒压值是零点三， 下面咱调二点二零，也就是睡眠压力，停止压力，停止压力，咱给他调成零点三五， 然后就是这个，下面就是 f 二点二六，二点二六，就是调成那个呃一坨几模式，咱给他调成一坨一模式，这个是一坨一， 下面调 f 二点二七，这个就是压力表量层，咱用的这个压，原厂压力表是零点 点六的，咱就给他调成零点六， 这样穿着就设置好了，咱就可以启动了，启动试一下，这就启动了， 下面咱试一下原车压力表，咱把它拨到呃零点三五停止压力吧，这样的慢慢的往上涨 到零点三五他就停止了。 然后咱试一下他的那个塑形压力，也就是启动压力， 启动压力低于零点二五的话他就会启动，咱给他往下，让他低于零点二五试一下， 这样的话就设置成功了。感谢大家观看，喜欢的朋友点点关注，点个赞！
2800嘉宏电气
01:38查看AI文稿AI文稿变频器在恒压供水中，远传压力表和压力变速器是怎么接线的呢？首先我们来看一下远传压力表的接线方法， 市面上百分之九十的远程压力比较接线都是差不多的啊，端子颜色从上到下分别是红绿黄红线呢？接变频器模拟量信号输入的公共端。绿线呢，接面面器的十幅端子。然后黄线呢，接变频器模拟量信号输入端子 要注意颜色必须接正确，否则无法正常使用。接下来我们再看一下压力变速器是怎么接线的。 首先将便民器开关量输入端子的公共端 dcm 和便民器模拟量输入端子的公共端 sm 短接便民器 p 二 四端子。然后呢，接压力变速器的红线给压力变速器供电，压力变速器的黑线啊，那么接变频器模拟量输入端子提供四到二十毫安模拟量电流信号， 一定要注意变频器的跳线开关要切换为电流信号输入。那么有人会问，压力表接变频器的模拟量输入端子是不是用来调节变频器的频率呢？ 其实在变频恒压供水中，那么我们的压力表阶变频模拟量输入端子呢？它的作用并不是用来调节变频器频率的，而是作为反馈信号传送压力数据给变频器的。那么我们今天的分享就到此结束了，老铁们再见！
02:14

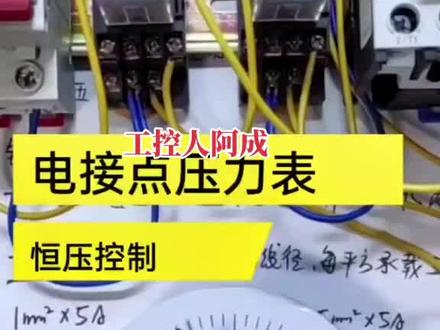

02:22查看AI文稿AI文稿老铁们大家好，这节课给大家介绍一下点击点压力表的风压控制，那么这里呢有一块点击点压力表，比方说我们把这个点击点压力表的下线指针，那么是不是在零点二招判上限指针，那么是不是在零点四招判， 那么我们想把当前的水压控制在零点二到零点四兆帕的范围之内，也不低于零点二，那么启动水泵开始打压，高于零点四，那么停止水泵压力越用越爽，也就属于一个低起高停的这样一种控制。 我们来看一下，那么把电送上，送上以后呢，那么这个交流接触器啊，立马就熄锁了，那是因为当前压力那么低于了下线，启动水泵开始打压，那么这个压力呢慢慢的往上面升，当压力到达上限的时候呢，那么停止水泵压力越用越少，到达零点二的时候，那么启动 停止来属于记忆器高频的这样一种控制。我们来看一下他的这个接线，首先把这个电呢给他拿掉， 那么这里的话呢，需要我们接线的有三根线，黄色、绿色和红色，这三根线是什么样一个结构呢？黄色的线呢它是公共端，那么绿色的线它是下线，红色的线是上线，那么这两个呢都是常开点，也就说当这个当前压力指正在上下线范围之内，那么两个点都是常开点， 低于下线，下线的常开点闭合，高于上线，上线的常开点闭合。那我们来看一下他的这个啊控制原理图，我们把这个下线和上线呢这样的常开点呢，我们过渡给中间继电器， 我们就用充电继电器那么来做一个自锁电路，控制一个交流记录线，比如说当你到达上线的时候，那么下线的常开点闭合，那么充电继电器 ke 线圈有电，那么 ke 的常开点闭合， kme 线圈断电，那么常开点闭合形成自锁，那它是一直有电吗？开始打压，当压力到达上线的时候，那么上线的常开点闭合 k a i， 那么继电器线圈得电， k a i 长臂点断开，那么 k m a 线圈断电， k m a 最左点，那么恢复到断开，那么点过不去停止，那我们这里呢，我们把这个上线和下线我们都过度的给他充电继电器啊，那么这样的好处是什么呢？因为这个电机的压力表他内部的触点的容量是非常小的， 所以我们一般嗯不能用这个电机电压力表的触电来控制焦虑电路键，我们来控制充电器电器，因为充电器电器呢，他这个线圈吸的电流非常的小，那么有效的保护了这个电机电压力表内部的这个触电， 然后我们用中间 c h 的触点那么来控制这里有接触器，那我们说中间接触点容量呢是比较大的，一般都是有五安的容量，那么来盖这里接触器是完全没有。
39阿成
00:26查看AI文稿AI文稿蒋公，这个远程压力表怎么接线呀？看一下啊，他有红色、绿色、黄色是吧？嗯，红红色接这边的间地，这边的绿色绿色线接这边正十伏。看这边的黄色线 接到这边的 ai 一下面有哎，有标记有标记。
479奥圣风机变频器
04:09查看AI文稿AI文稿朋友们大家好，上期视频我给朋友们分享了一台国产变频器和一块远传压力表，如何快速简单实现恒压供水控制。 好多朋友私下问我，用 app 变频器如何接线和调试，用两限制的压力变速器如何接线和调试？ 今天我就给朋友们再分享一下，当然哦，好多朋友会私下又会说，哎呀，你讲的太简单了。 嗯，其实我想告诉大家的是，任何复杂的控制系统都是由若干个简单的控制原理组成的，也就是我们说的万变不离其宗，掌握了他的最基本的控制原理，任何问题都会 容忍而解。好，我们现在看一下 abb 变频器的接线和调试。 abb 五幺零系列在供水系统里面用的比较多，大部分都用的是 abb 的内置 pid， 内置 pid 的话，它的应用红就是 pid 控制红， 那么他的所有的接线就是按照这个控制红偏的控制红接的线。呃，三个继电器口，一个是故障，两个是。哎，一拖一或者一拖二都可以接，然后 二三四是电压信号输入。呃，五六是 a m 二是电流信号输入，然后 d m 一是个启动， d m 二是个得见选择 p m d d i 六也是个得电启动。这个时候要把 d i 六 d i 二和十伏最好一短接，然后只留个 d i 一十三 这个启动信号。我们看一下实力，这个接线图跟这个端子是一一对应的，这是远程压力表，这个是压力变通器，两限制的四道是黄色信号。 呃，然后我们按照那个图，把这个正二十四伏和 d i 二还有 d i 六都提前先一短接一短接之后，然后我们的远程压力表，按照我上次讲的那个红线一号是他的提示电阻，也就是零伏，等于接 三号 a g、 n d 二号绿线满度电阻接正十伏四号线，三号黄线扬程电阻接二号 a i e， 这就是 电压信号，零到十伏电压信号。如果是压力变速器，就接 a l 二和 a、 g、 m、 d 电瓶机的启动线接这二十四伏和 d i 一十三号段子，然后电源接 u 一 v 一 w 一，电机水泵 u 二 v 二 w 二。接好线后我们就上电，可以改它的参数，首先我们改它的应用，红九九零二 九九零二，改成六六，改好之后按个确认， 确认之后然后再改他的四十组参数，我们看说明书，四十组参数有一个四零幺零给定值选择，也就是给定的难压力，给定压力我们用的是十九，用内部给定，内部里面有四零幺幺，内部给定这个数字 我们需要几公斤，就把这个数字改成百分之几十就可以，五公斤百分之五十，四公斤百分之四十，然后下来就是一个四零幺六，四零幺六，这个是 信号源，信号源。我们远程压力表一般接的是 ai 一， ai 一的话我们就改成一用 ai 一，如果是压力变速器的话就是 ai 二， ai 二的话我们就改，改到 四零幺六就改成二，这个就可以。这个大家一定要注意啊，电这有个两个波马开关，呃，左边这个波马是零到十伏的电压信号， 右边这个拨满，拨到右边的话是电流信号，四二十毫安的电流信号啊，今天就讲到这里面，其他的参数我就不改了，四牛组参数我就不给大家演示了，大家可以看一下。好，谢谢大家，再见。
687西北变频器销售维修
00:42查看AI文稿AI文稿大家好，今天我们看这个核压过水控制器，它的接线方法，首先呢一号和二号呢接变频器的启动端子，然后七八十呢接我们远程压力表， 十一到十二号接我们变频器的频率库子端，然后 l 接我们二百二电源，十五，十六，十七接我们变频器的三个接触器电机以变频方式运转。 十八十九二十呢接我们三个勾屏右转的接触器，这时候呢，以勾屏的方式运转，二三二四呢是二十伏电源输出。
192-木易朝阳
09:57查看AI文稿AI文稿变频器远传压力表，恒压供水。在讲这个恒压供水之前呢，我们首先先画一个这个框架图，了解一下我们这个恒压供水的一个大概的框架啊，这个框架呢，也就是，呃简单的画一个草图， 比方说呢，这里呢会有一个压力罐，对吧？就是储压罐，储压的，呃，有压力罐呢，它这个恒压的效果呢会更好一些。 压力罐的这边呢，比方说他是出水端，也就是啊供我们用户用水的这个出水口，走这边出水，然后在这个地方呢，可能我们会有一个手动的一个阀门， 这里就简单的画一个草图，然后代表一个手动的阀门。这边呢，那么我们有进水口， 进水口走这边划过来 管道在这个管道上面呢，可能啊，这个地方我们一般也会有一个手动的阀门， 就示意啊手动阀门，然后在这边呢，我们可能会装上一个这个单向阀，写个 n n 呢，我们叫单向阀，或者称之为叫指回阀，指回阀这样一个方向， 为什么要装指挥阀呢？就是我们通过水泵往里面打水的时候呢，只能从这个方向顶开指挥阀，以后呢把压力打进去，那么在水泵不工作的时候呢，这里面的压力他是出不来的，不然的话你水泵不工作，这个呃水压不就跑掉了吗？对不对？那这边我们画一个小圆圈， 写上一个 m， 这个呢代表是我们的一个水泵，水泵的电机，然后这边划过来，可能就是我们的水源把进水口， 哎，这边呢就是我们进口，就大概是这样一个啊过程，那么我们需要在这个压力罐上面呢，装上一块这个远传压力表来实时检测 当前的压力的大小，来控制变频器的这个速度啊，那我可能在这个地方我们给他装上一个远传压力表，来实时检测当前的压力， 比方说装在这里画一个小圆圈 啊，这块表呢，我们称之为叫远传压力表，就是这个远传压力表啊，通过他来反馈信号给我们的变频器，那我这个地方，呃，我来画个变频器吧， 就为了便于区分的话，可能我用一个啊红笔的话来画一个变频器， 这个红框呢相当于是一个变频器 v v v f， v v v f 代表变频器，也说我们通过这个 远传压力表是不是然后呢反馈压力信号，哎给我们的这个变频器，然后呢来控制变频器输出，从而控制我们的电机的这样一种方式 啊。呃，在这个控制过程当中的话，我们都需要接哪些线呢？ 我们变频器啊，你要实现变频器的一个启动停止的话，我们需要有一个启动信号，这个启动信号呢，你可以通过变频器操作面板上面的运行和停止的按键进行启停操作也是 可以的，或者说你外接按钮旋钮来控制变频器的启动和停止，也就相当于就是我们前面说的叫外部控制端子啊，那我们这里呢，我们用一个外部控制端子 啊，关于外部控制端子的啊，这种控制也说外接按钮旋钮控制变频器启动停止，你看前面的课啊，我们的外部控制端子的话， 就是这里的 m 零， m 一， m 二， m 三， m 四、 m 五是吧？然后加上一个 g n d， g n d 呢？是公共端 m 零到 m 五一个是六个，呃，外部控制端子，比方说我用 m 零这个端子作为一个启动信号， 那我们在这里画一个启动信号啊，你要不画也行，不画的话你就是用变频器的面板进行启停。可以，那我这里就画一个吧，比方说我会 用到 m 零这个端子，然后呢这个是 g n d 公共端 m 零端子，这里划过来以后呢，我们加上一个这个旋钮，就简单一点啊，因为这个不是重点， 走这边划过来，到 g n d 这边呢，我们加上一个旋钮， s a e， 相当于是一个呃，启动信号 旋钮装在这里是不是？那么本来接的是常开点，往这边一打，常开点闭合 m 零和 gnd 那么短，接到一起启用 m 零端子的功能，那么我们需要通过参数事先把 m 零端子的功能给它分配成这个启动啊，或者叫运 运转，那么当闭合的时候呢，就控制变频器启动，就这样子。那么然后呢，我们需要接这个远传压力表，你这个远传压力表的话是装在这个压力罐上面，对不对？我远传压力表需要接线，然后呢给我们的变频器啊， 来反馈当前的实时的一个压力的变化。那么这个远传压力表呢？简单看一下啊。 呃，远传压力表它这个单位呢是照帕 m p a， 那我这个量程是零到一照帕， 也就是啊，相当于是零到十公斤的啊，一个两成范围。那么需要我们接的线呢？一共有三根线是吧？红色、绿色和黄色线就是我们引出的这三根线，因为这边的话我都是黄色线，就是我没有那么多颜色的线，是吧？无所谓， 实际上这个远传压力表呢，前面我们也有说过，我们说远传压力表就相当于是电位器或者叫可调电阻，他的接线呢，跟我们这个电位器的接线是一样的，你也可以参考前面那个频率设置那个章节关于电位器的接线， 对吧？电位器呢，我们说他叫可调电阻，通过旋转旋钮来调整电阻的大小，那么这个呢，实际上他也是电阻，他是通过那么压力，对吧？来顶这个指针旋转来调整电阻的大小，都是电阻，那么他接的 这个变频器的这个接口呢，也是这个模拟量电压信号的接线口，也就是你的远传压力表不是有三根线吗？对不对？接在我们这三个螺丝啊， 就是，呃，这里正十伏 a v i 和 g n d 啊，正十伏 a v i 和 g n d。 这个 a v i 呢，它是模拟量电压信号的输入口，它支持零到十伏的直流电压的一个输入。 嗯，跟我们那个电位器接线那么一样的，电位器也是接在这三个螺丝啊。啊，在这里的话，我简单的再画一下吧，就是再回顾一下他的一个接线，这个我放在，嗯，放这个这张纸上画了， 就尽量保证那张纸就是比较整洁一些。你看我们需要接的线呢，有一根线，两根线，三根线，就接在我们 变频器的正十伏 avi 和 gnd， 我们说 avi 呢，它是一个零到十伏电压信号的一个输入口啊，正十伏和 gnd 呢，它是变频器输出的一个直流十伏的电源 啊，你经历呢？相当于是零伏，正十伏呢是电源十伏的正极，他两个是一个输出的，一个十伏的啊，电源就正十伏和负十伏的概念，那我们这个，呃，远传压力表呢？我们说他相当于是一个电阻，是吧？一共有三根线 电阻，电阻的话，那我们正常都是用一个框框来代表一段电阻，是吧？正十伏和我们的 g， n d， 那么接在电阻的一头和一尾，然 然后呢中间这一根线呢，就接在我们的 a v i， 那么你看啊，它随着压力的变化，它的指针会那么这样波动，相当于是旋转，对吧？也就等同于控制中间这一根线在这段电阻上面左右的滑动。 哎，你比方说中间这一根线，那么滑动到最左边的时候，也就是正十伏电压，他不需要经过这个电阻，直接就可以输入到 avi， 那么输入的是一个十伏电压，对应输入口呢，就是百分之百的输入，也就是可能是最高频率，比方说五十赫兹， 对啊，然后呢通过，那么这个旋转呢？比方说中间这一根。
