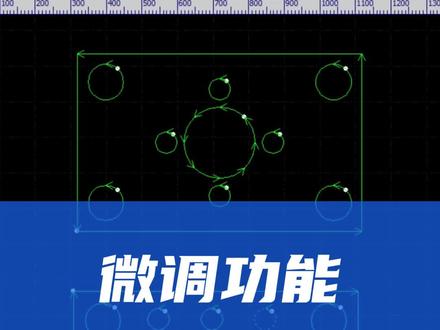

图形之间距离怎么微调？包储提供了些标准零件，选择一个图形可以输入尺寸参数，先选中矩形，看一下尺寸，我们用微调功能来照着画一个尺寸也改为八百乘五百。再看一下圆形尺寸，测量下边距，这里只做演示，我就大概测量一下两边距离，大概是三十。 现在来画一个一百乘一百的圆形，输入半径五十，得到直径一百的圆形，全部选中，对齐边距。点击右下角微调功能，输入刚才测量到的边距三十，要往哪个方向微调就按哪边方向键。我们来测量一下微调距离距离，边距三十， 测量一下圆的横向距离，大概六百三十五。现在输入微调距离来复制图形，然后 ctrl 加右键复制，再测量一下圆的纵向距离，大概三百三十五。选中两个圆，输入微调距离，然后 ctrl 加下键复制，把圆 形全选打左，和矩形对齐。再来看中间圆形尺寸，六十乘六十，画一个圆形，输入半径三十。微调是按坐标移动，测量一下中间的距离，不是中心点，而是边距到边距的距离， 大概是一百五十。按住 ctrl 加上下左右键复制图形，也可以选中图形，按 ctrl 加上键，删掉多余的图形，看下大圆尺寸，二百乘二百，修改中间圆尺寸，打组全部居中。

好，现在我们在 cad 里面看这样一个简单的图形，比较简单，一个矩形四个圆， 对吧？然后这个我们怎么在这个软件里面来画呢？上次我们讲了这个标准出行可以通过这个来选择之后给他尺寸吗？ 在这里面修改尺寸来做，这种是比较快的。然后我们今天用就是手动画的方式来一个个的画，看一下怎么操作。 矩形呢？是一个一百二八十的矩形，然后这个圆是十二四个圆，我们可以通过阵列来做，也可以通过根据距离 复制来做。首先我们来看一下第一种震裂的啊，首先我们画一个矩形，然后给他一个尺寸 一百二十八十，最终把中间的这个链接关掉， 这个一百二两百换四个圆，这个位置随便啊，待会我们通过一个这个地方是十二， 然后通过阵列来做，首先通过阵列，然后阵列两行两列选偏移 航天仪， 点击确定，然后我把这个做成一个组啊群组， 然后我们再选中矩形和这个四个圆，通过会图里面有一个这个集中对齐点一下，那么这个图形就会完了。嗯，这是第一种方法，就是绘制这个圆， 这个圆呢，我们还可以通过另外一种方法，就是我们现在把这个阵列的四个圆删掉，删掉三个保留一个，就是我们怎么通过距离复制啊？比如说这个圆，我们在这 选中这个圆，然后我们点中这个微条啊，把它选成一百， 打开，然后按住 ctrl 键选中这个圆，按住 ctrl 键加这个箭头，键盘上的箭头啊右，他就复制了一百，然后我们再选中这个， 同时按住 sif 的键，按住 sif 的键，可以双选啊，然后选成六十回车，然后再按住 ctrl 键加上键头，这样就复制出来两个， 然后最后我们把它合成一个组，群组啊，这就和刚才的方法一样了， 绘图里面选择集中这个图形和 cid 里面这个是一模一样的，就是我们以后如果需要改图就可以这样做，比如说我现在是 我需要做六个孔，在居中再放一个，可以把它打散，然后选中这个，然后把这个地方改成五十， 没车按住卡处，这就是六，对吧？如果我们再比如说我这个地方，这个到这地方有一个， 呃，二十，从这个圆到这里是二十，我们得选中这个 圆，把这个尺寸调成二十回车一下按住上这个地方就是二十。这种方法可以方便我们修改一些图形。 好，今天的分享就到这里，谢谢大家。

有了这个功能，再也不用担心切碎零件了，点击骨架切碎，设置骨架切碎线距离零件的距离，点击应用当前，这样就不会切碎零件了。

第三部分内容图纸处理先看自动优化参数界面，从文件导入并编辑导入选择图纸，点击打开 会弹出自动优化参数设置界面，如果您勾选了左下角的，下次不再显示，也可以点击右上角这里的图纸优化选项，调取这个界面。自动优化参数设置界面主要有三部分， 图纸优化、图纸处理和内容识别。首先来看图纸优化，图纸优化方式有去除极小图形、 去除重复线、合并相连线、自动平滑和固定零件外轮廓方向。有的用户反馈说我图形里有个很小的凹槽或者缺口没有了， 可能就是合并相连线或者自动平滑的参数设置过大了。这边用去除绩效图形为例，演示一下 c、 a、 d 是否在画图的时候难免有时候无意间鼠标点到某一处，画了一笔，就可以通过去除极效图形。先自动优化下图纸，先不勾写去除极效图形可以看到左侧问题，秒数式 内轮廓不封闭，放大测量一下 大概是零点三八，我们再来勾选以后再导入看一下 这里最小图形长度是指小于这个长度的图形会被去除， 刚刚测量为零点三八，设置零点五可以去除。点击确定可以看到去除了极小图形，并且直接正确识别为零件了，你学会了吗？关注激光修理工，让你越来越专业！

每日小技巧之余料线大家好，本期给大家讲解一下余料线相关内容。首先我们看一下如何生成余料线，我们先看一下自动余料线，点击自动余料线，在这里看一下相关参数。首先是基本参数， 包含余料留边、板边缺口、最小带宽。下方呢，也有这三个参数的示意图。余料留边就是指余料线距离零件的一个距离， 边缺口就是指余料线距离板边缘的距离。而最小带宽它的作用主要在于假设如果能生成一条余料线的话，那么这条余料线距离板边的宽度。如果小 小鱼所设置的最小带宽，那么这里就不会生成鱼料线了，它的数值最小是十毫米，并且只适用于矩形版。 当我们勾选这边的自动从版外引入延伸出版的勾选项的时候，导入到切割软件里面。加工时 增加了起始和结束的延伸线，通常用于切断板材。开始于板外，结束于板外。要注意的是呢，这个功能只支持 sipcat 九零一或者说是 hipcat 二零二零 b 及之后的一个版本余料选择。这里 对鱼料线形状的种类进行了一个归纳，减少用户的选择成本。勾选鱼料面积最大时，算法保证生成的鱼料线是对应鱼料形状下最 you 的。比如我用这个参数选择任意性点击应用当前就是这样的一个效果，贴的很近。 当然如果我们不需要这个往里进行延伸的话， 我们可以测一下这个宽度值，大概是六十六的样子。那我们这边余料设置一个七十，因为它只适用于矩形版嘛，那我们可以选择一个 t 型，然后最小带宽设置七十应用看一下，这时候就是这里的边角， 就不会说是再往里面去延伸，就是这样子的一个效果。当然也支持手动绘制余料线，我们点击余料下拉菜单，里面的编辑或者绘制余料线，会出现这样一个悬浮窗，支持绘制延伸，删除余料线 板边缺口长度是指余料线距离板材边缘的长度距离。零件距离呢，顾名思义就是指余料线跟零件之间的距离。最后是鼠标吸附范围，这个跟零件吸附半径有点类似， 在设置范围内鼠标会自动吸附到零件或者板边缘。我们以这个参数为例， 绘制一条余料线来看一下，我们先删除之前自动生成的三条余料线，然后 点击绘制自己绘制一条， 像这样，然后点击结束，这样呢就是我刚刚绘制的一条余料线，然后我们看一下这个板边是不是我刚刚设置的三毫米，可以看到确实是三毫米的， 下面也是一样。另外如果您需要删除所有余料线， 可以选择这边的清空余料线，就可以直接一键删除。为了更好的管理以及寻找余料板，我们可以在生成余料线之后，在对应的余料板上生成打标标记， 也就是这边的余料版打标功能。打标内容可以调用日期、材质、厚度、尺寸，或者是直接手动输入， 支持设置字体的高度，最大最小的高度。版边避让就指打标标记距离版边的一个距离，这个呢根据实际需求进行填写就可以了。 最后是打标标记的位置可以是沿长边方向或者是沿短边方向位置呢？可以是比如说中间、左上、右上、左下、右下等等， 或者是直接就是靠近余料线的起点，比如说我这个图的余料线起点就是这边嘛， 然后他就直接生成在这一边的位置上，我们就以当前的这个沿长边方向吧长边方向的左上角应用看一下， 应用成功后他会有这样子的一个提示，确定看一下这边就是我的一个打标内容。最后如果需要将这个余料板导出，就可以点击这边的导出余料板材， 支持导出当前排版的余料板材，或者批量导出勾选排版以及所有排版的余料板材 导出后，下次如果有需要再用到这个余料板的话，就可以在板材管理里面或者是这边的排行参数里面排行任务参数，导入余料图纸， 然后继续使用这个余料板材。

less 入门课程帮助大家快速上手软件，我们今天主要讲解前四个部分内容。 cpat、 cpn 是两款软件之间的对比， 创建任务与导入、图纸处理以及拍样。首先来看一下 c 卡特赛 pronus 两款软件之间的对比。在性能上， c 卡等设置的零件种类上线为五十种， 并且每个零件只能设置九百九十九个，排行结果也只能一次生成二十种， 这样就不能满足很多大批量零件排行用户的诉求。而 cps 能支持设置两千种零件，每种零件可设置的个数为九万九千九百九十 九个，能支持的排样结果也是九千九百九十九种，基本上可以说是无上限的。在排样功能上，相对于 c 卡这款切割软件来说， 赛文尼斯在排行能力上有了很大的提升，排行策略多样化效率更高。 cps 直直自动优化参数配置， 支持错误图纸识别，支持自动读取零件名和数量，也支持共编政列等。而在 secret 这些功能都是不支持的。 在道路生成方面， c 科铝料线样式单一，并且只能一个个手点排序。 r c pns 支持自动手动余料线，并且排 排序功能上不仅增加了零件区分，还增加了框选排序、拉线排序和画笔排序。 sycs psi 支持自定义表单， 很明显在 ps 功能是强于 supper 的。你学会了吗？关注激光修理工，让你越来越专业！

每天套料一分钟进步成为大师兄，震惊， super nice 的，现在支持跨林建飞切了，大胆，这种好事怎么才敢卷书？注意看，画中的小米叫圆环，现在我们要对圆环进行飞切。首先进入到高级道路处理界面， 再点击设有东边际，我们缩小全选选择飞切，因为它是两个圆，所以我们要再次设置飞切。接下来我们拉到这边给它模拟一下， 可以看到他的切割顺序是正确的，我们点击确定导出。接下来呢，我们看第二个排版，上面有更多的圆，我们进行跟刚才一样的操作，但是因为他的圆比刚才的小美多了一曲， 所以我们要对他进行三次飞切， 然后我们再拉过来模拟一下， 哎呀，他的顺序怎么是错的呀？所以我们要进行手动编辑，我们从内到外进行一个排序， 我们再次模拟砍一下， 可以看到这四个顺序是没有问题啦，所以在东营飞切的时候一定记得模拟检查呦！

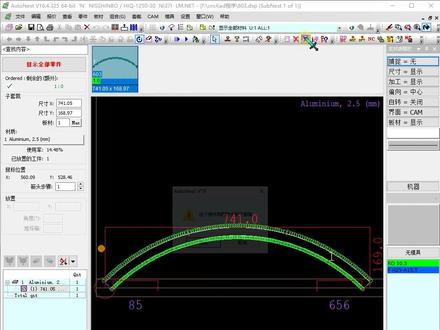

今天分享一下自动欠套的零件信息设置，先把零件导入到 outlest， 修改信息之前先要删掉这个自动生成的子欠套，选择这个删除全部欠套，或者前面的删除当前子欠套都可以 选择这个需要修改的零件。点击零件信息，不选择零件，这个是锁定状态的零件描述，你知道就行。零件最大数量就是你需要的零件数量， 最小数量就是最少需要欠套的数量。当设置的数量小于一张板材能放下的零件数量时，只会欠套一张板材。 这里设置零件放着时可以旋转的角度。零件间距，这是一个很重要的参数。矩形间距，可以理解为在零件最外侧画一个矩形，计算的是两个矩形之间的间距。选择零件间距线套时，按零件最小间距等于零 设置的间距计算，一般零件间距设置为切边模具尺寸就行。 点击开始嵌透，因为还没有创建板材库，这里手动输入一下板材尺寸， 已经开始了，线套时间会有点长，我先暂停一下录制，排好了看下效果。看到这里应该明白为什么建议你们倒入豆腐汤格式了吧，还不明白的评论区见。

大家好，今天我们讲一下套料的使用方法，比如说我们每一次打导入一张新的板材吗？ 然后这里边有很多零件，但是我只想切割一部分零件，然后如果我需要手动去拍的话，费时费力，这样的话我们用自动拍掉，比如说这一个零件我需要添加一百个，点确定这个零件 我也需要添加一百个，这个零件呢 我需要七个，然后这边是一百个数量可以修改，这边七个呢，我也可以修改成一百个，这样全部都是一百个。然后 我点击套料零件间距，板材留边，根据你实际需要进行设置零件空中的所有零件，就是所有的也可以选择紧勾选的零件。板材设置我们第一次选择的话，你根据实际情况选择一下， 然后这边的长度宽度也可以自由设定数量，嗯，默认是三十，也可以根据实际情况去设置是多少。自动排序就是板材与板材之间的排序方式，我们默认选择从下到上点击确定， 这就是我们拍拍板的效果，可以详细的预览一下 全部框选，点击开始就可以了。

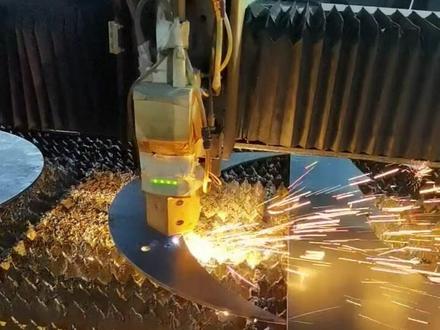

大家好，在进行激光切割加工的过程中，我们经常会遇到一些尺寸比较小的零件， 比如像涂上这样的尺寸都比较小，这些小的零件如果排版不当，很容易导致在切割过程中掉落，而导致我们激光头碰板。有两种方法分享给大家。第一种，我们可以采取 部分共编，五个十个、二十共编，切割的时候先切割共编的线，最后切个外框，这是一种比较常规的操作。另外一种，我们可以采取全部共编的方式，采用 c 型供边， c 型供边的好处就是只有激光进行下一个零件切割的时候，前面的零件才会掉落，从而避免激光头碰板。 以上只是个人的观点，不喜勿喷，谢谢大家。

大家好，这节视频呢，我们进行第三个练习，激光切，激光供边的切割，这个练习呢主要在帮助我们如何在各个零件之间创建一个供边切割， 我们在这节当中我们将使用涂层过滤器的特性来控制零件涂层的一个导入，我们还可以学习呢如何检查零件之间的安全距离，我们将追寻这九个步骤来进行 操作。我们打开软件，现在呢我们再点击标准工具栏里面的新建图标，点击确定， 按照我们之前解释的，我们创建一个订单文件，保存在练习三里面，给他起个名字是自动套材练习三 回车输入，然后呢点击打开， 现在呢我们已经打开了这个建立订单对话框，我们点击添加零件，我们先改一下，改成 d c f， 也可以不改，因为在添加零件对话框中我们可以在输入零文件对话框中我们还可以继续更改，我们找到练习三， 练习三，然后导出的文件格式是 d 叉 f， 这里面有五个文件，我们要全部勾选 在这个地方呢，点一个，我们点击预览可以查阅零件的一些信息，可以进行一个查阅，然后我们全部框选向右箭头添加文件，我们在这里面呢输入数量为一，然后材质为铝， 然后厚度呢为一毫米，点击确定，点击确定之后，我们返回到了输入文件对话框，我们在这里点点一下输入设置，在输入设置对话框中，我们点一下颜色转换对话框颜色转换这个选项卡， 我们在颜色选颜色转换选卡的这个图层过滤及颜色里面，我们保证这个勾选的是这个保持颜色和现行这个选项， 然后在几何转换的选项卡里面，在几何转换选项卡里面，我们中的几何图形几何中识别零件这个这个选项，我们在 d 叉、 f、 d、 w、 g 格式下 勾选什么镜像的零件完全相同，勾选镜像的零件完全相同，然后点击确定，在输入文件对话框中，我们 也要继续点击确定就可以了。我们看一下这个零件啊，这个零件呢都是一个第五个，为什么我们刚才在几何这个在上一步里面勾选的镜像的零件完全相同呢？是这样的，呃，这个零件呢，里面有四个是三角的， 实际上呢，他们每个每个三角呢都是一模一样的，都是一个规格一个尺寸的，只不过他做了镜像处理，也说导入的时候这个他会默认的是，如果当时我们不勾选的话，他会默认是一个零件啊， 然后我们现在勾选之后导入的时候他数量会翻倍，是变成四个，这就是说我们呃，导入这个 dxf 图形的时候，如果里面有多个展开文件，这相当于多个展开文件啊，软件会自动识别的，这个识别为镜像的，不然的话他会识别为两个零件吗？ 这个零件他会自动识别为一个，然后回到这里面点击确定。现在呢，这个建立订单对话框中，我们要对我们导入的这五个图形对的数量进行设置一下，设置一下最小的数量，然后点击二十八，第一个是二十八键， 第二个是十五键，第三个是三十键，第四个十键，第五个是六键，我们要注意的是什么？是第五个零键，第五个是六键。我们预览一下，它是这种结构的，我们导入之后，我们注意一下它的数量是多少，我们注意一下， 现在呢，我们点击确定，暂时呢，我们先不做 d 叉 f 图形的处理工作，我们先点击确定，然后现在是一个图层 过滤的一个对话框，我们在图层过滤对话框中，我们看到第一个 d 叉 f 图形，这第一个 d 叉 f 图形中的图层有一五七三个图层，我们依次看一下 第一个图形，第一个图层它涵盖的信息是临近的轮廓，一个信息，外部的轮廓和内孔的信息。第二个是他的一个类似于激光切里面的打标，一个信息，一个标志。 七呢，它是一个中心线城啊。十，它是一个内部的一个文本，是这样的，我们现在呢，先将图层一图层一颜色改为白色，颜色改为白色，在颜色下面我们改为白色。 那为什么要改为白色呢？因为在导入的时候，它自动识别的零件的最大外形就是外轮廓必须是白色的一个实线，如果是 男生呢，他可能会识别不到，我们一定要注意，我们就说，呃，我们要添加处理，比方说我们在之前这个直接进行 d 叉 f 图形处理的时候，可能进行无法进行自动添加切割处理，因为它里面在自动添加切割的时候，他识别的是白色的实线， 所以说我们把第一个图层和第第一个图层的绿色改成了白色。然后呢，我们现在取消第五个图层和第七个图层的导入，变成了我们现在截图缩略图里面显示的一个效果， 嗯，还有一个问题，就说我们现在是导入的五个零件，在实际的生产当中，可能我们制定图纸的时候，都按照一个模板来制定了一个图纸，对吧？我们为了避免什么情况呢？避免每个图形都是一样的，你看我先点击确定第二个图层，它也是这个 效果，也是一五七，他的图层都是一样的。在这里呢，我们要建立一个属于我们自己的一个图层，批量的在这里创建一个图层过滤器， 我们是这样的，你看勾选取消第五个和第七个，然后点击图层过滤器里面的另存为，我们给这个图层另存一个名称， 涂成山 图层练习三，然后点击确定，然后图层过滤器保存成功，我们再点击确定。 现在我们正常的把这个颜色改为白色啊，我这应该改为白色之后再确定啊，另称为还是刚才那个保证这种状 之后你再另存，因为刚才我漏掉了一个颜色， dj 已经命名为三了，我们命名其他的名称，然后点击确定。 然后这个零件呢？我们正常导入，我们在导入下一个零件的时候，在图层过滤器下面就会有这个模板，然后点击确定，我们选择模板，选择我们这个，你看他自己就会自动进行筛选。 还有一个问题，就说我们在选择我们这是第三个图形，我们在选择后续还有很多图形的情况下，我们如果每个图形都执行这个 图形的样式，就是都执行这个图层过滤器的话，我们可以勾选什么呢？可以勾选按当前的图层选项来输入剩余的全部零件，我们点击勾选，然后点击确定， 这样呢我们零件就已经保导入了，我们先保存一下第五个零件，我们在导入的时候，我们会知道我们导入的数量是六，但是呢实际识别是二十四件，它会自动进行拆拆解，然后拆解之后重新归类组合。 我们要注意这个问题呢，它是二十四间，但是呢它这个地方有一个蓝色的警灯， 这什么意思呢？就说这个零件啊，它是由一个由多个闭合的轮轮，那个闭合的轮廓文件来组组组成的，它是一个多个闭合轮廓文件的一个组件。我们知道在导入的时候，我们看到它是有四个相同的零件来进行的一组合， 所以说是再加上我们刚才输的数量六，所以说因此四六等于二十四，也说他是二十四减。现在呢，我们 要对这个图形已经导致图形做 d 叉 f 图形的一个 d 叉处理，然后我们点点零件订单数量，零件菜单下的订单数量，或者是点击这个 在我们的零件这个工具栏里面点订单数量都可以点击订单数量图标在这里呢，我们点击 d 叉 f 图形处理器，然后点击全部 点击确认， 我们现在再退出编辑单，编辑扩展订单，然后确定这时候会出现一个更新零件的一个那个对话框，这提示的对话框，我们呢点击是的请，因为我们要对这个零 进行一个更新确定， 我们现在要为我们的这些零件呢，为我们零件啊添加这个共编切割，为他的共编切割做一个准备， 然后我们在零件栏里面任意添加一个零件，然后点击右键选择全部信息。 在这个共编切割这个地方共编切割间隙这个地方我们选择使用工艺表，如果说我们没有使用工艺表的话，我们可以在这里直接输入一工艺表，我们在这里面输入零点一五，然后我们 紧接着我们在设置这个，点击这个设置供边切割间隙，我们会发现稍后这个使用零界边界的地方四周间的尺寸会为这个零点一五一半。这个零点一五是什么意思呢？在激光当中，在这个地方指定的就是光束的一个直径， 设定一下，你看这个地方已经设置了，设定完还没有完成，为了使这个零点一五七五呢，零点一零点七五生效，我们还要点击一下设置， 现在呢我们依次在勾选一下允许镜像和在方向里面勾选任意方向，我们点击确定。 现在我们看这个零件上的这个所有零件呢，它是一个白色的警灯，这个白色的警灯是什么意思呢？呃，这个零件呢，它有创建了 d f t 格式的文件，但是呢它未添加 加自动切割的这个处理，因为刚才我们没有添加自动切割，所以说他现在显示的是一个白色，我们现在先不做处理。然后呢下一步我们要在这个板材上要套材零件，我们使用自动套材，再将这些零件排布到这个板材上，点击套材工具栏里面的开始继续自动套材。 在这个策略里面呢，我们选择矩形策略，然后是按面积，然后起点是原点是左下角，方向是由左至右。板材的面积我们输入为一千一米乘以一米，我们勾选产生直道材，在 高级的，在高级的这个选项里面，我们要勾选产生组合和在自动加工时不使用零件组合。点击确定，然后我们又退回，退 回到了开始，继开始和继续自动套材。对话框在这里面呢，我们点击运行还是这样的，如果说你是 v 十二，点击运行之后呢，还会出现一个板材与加钱的对话框，现在呢自动处理已经完成了，这是我们最终的一个套材结果， 我们现在呢就要显示一下，为其显示一下这个供边切割，在显示供边切割之前呢，我们先删除这个词套材，我们看一下这个零件的一个布局，一个布局，这与什么有关系呢？这也是因为我们这个 选择的原点和方向有关系，我们切换一下，然后重新重重排当前这道拆，我们在这里面改一下，改为由左至右，我们看一下效果，高级的，因为我们之前已经勾选了，他默认的也是继续勾选的，然后确定运行 啊，还是这样，嗯，那我们就他是都是按照同一种策略的排的，我看一下， 嗯，先啊，现在改变了，然后呢就说我们改一下这个 方向，他会直接影响拍板的一个效果，会直接影响一个拍板的效果，然后现在呢，我们要添添加这个显示这个共编切割，共编切割呢为十五版本这个地方多了一个按键，也是显示共编切割的，但是呢，我们从查看菜单里面显示点击查看，在查看菜单里面 显示共编切割，在共编切割里面我们勾选使用工艺表，如果工艺表里面这个切割共编切割的间距没有，那么我们就取消勾选这个使用工艺表，我们在这里面手动进行输入，刚才我们设置的共编切割距离为十零点一五，那么这个地方呢？我们就 这个地方，我们要注意一点，就是我们既然使用了这个供宾切割，然后我们一定要勾选这个检查安全距离，在这里面呢，我们把零件间的安全距离我们设定为六，点击确定。 嘟嘟嘟嘟， 我点击确定之后呢，这个我们的这个图形屏幕窗口就会看到粉红色的线段，这些粉红色的线段都是会在切割的时候都会采取这个共编切割的， 如果说显示的呃中间有什么，嗯，修整的时候我们要查看它或什么呢？我们可能会使用到这个地方的重画这个命令重画，重新刷新屏幕。 刚才我们在显示这个共编七个 手，我们勾选了这个检查的安全距离，我们看一下他会这个安全距离啊，图中这个显示的黄色的这个线段就是这个安全距离，什么意思呢？这黄色线的标注的距离啊，他们这个上面这二和下边这个一他之间的距离呢，他大于了零点一五， 大于的共分七个，这个零点一五，这地方大于零点一五，但是呢他又小于了我们设定六这个安全距离，所以说我们要修复他实实际的切割的时候，当我们的切割光速不到这个地方，再回来的时候，对，无论是对加工各方面啊都是有会有很大影响的，所以说呢，我们这个地方我们要放大查看这个 黄色线段，我们要手动进行移动，移动这些零件， 我们可以这么样框选一下，我们在个箭头步骤里面，我们输入五，输入 五，然后然后回到窗口，然后选择这四个零件，然后按箭头的我们键盘上的光标向上，箭头 他就会向上整体移动五毫米，我们这地方应该输入六，对吧？这样的话我们这个安全距离一次性就消除了，然后呢我们在这个地方再输入二，还是回到我们这个地方来空选这四个零件，然后按键盘上的光标向上， 呃，这是软件自动进行排版的，这样一来呢，我们的共编切割也已经完成了，这个安全距离已经设置完成了，但是这种状态呢啊与我们实际生产当中还是有较大出入的，并不是非常的合理，所以说我们可以也可以进行一个手动的一个更改， 进行拖动即可 啊，我们一定要保证这个安全距离啊，要大于我们设定的六毫米，当然根据我们的实际生产当中，根据我们的这个实际的版后，我们可以根据我们经验可以设定这个安全距离。现在这个套餐文件我们已经套餐完成了，接下来呢 我们保存一下，要为它创建一个 n c 输出 n c， 嗯，我们现在要知道一个问题，就说按照现在这个共鸣切合的去加工的话，生成的 n c 肯定会对 那个零生产后的零件的尺寸会产生很大的影响，加工也会非常的不方便，因为这是不合理的，所以说我们在供边这个地方，我们要适当的给他添加一个微连接的处理。 我们在 cam 这个工具栏里面，我们选择 nc 为当前指套材生成， acac 会打会出现一个对话框，前面对话框是保持当前的共鸣切割，后面这个是 生成重新生成空门切割，我们选择第二个，这时候呢我们会打开自动添加切割对话框，我们选择这个光束的直径，光束直径，因为我们设定的是一点五的，我们选择一点五的，然后呢我们看一下 这个暂时不勾选了，这个暂时不勾选了，然后我们看一下这个共编切割里面有一个执行共编切割，我们要勾选执行共编切割，并且呢点击后面的设置按钮，点击设置， 在设置里面我们要勾选什么呢？要勾选创建微连接这个选项，勾选，然后选择到边界的距离十毫米宽度，还有微连接的间隔，就是两个微连接之间的间隔是多少，然后当实体的长度不不足以，当实体长度如下长度时，无需设置微连接，要少于一百 尺寸，我们是不会添加微电机的。然后实体的长度呢？如果在仅在一个线段呢？如果说如下时仅设置一个线，微电机什么呢？就说这个线段呢，在二百的范围之内，大于一百，那小于二百的范围之内我们会添加一个微电机。 在这个地方我们还有一个问题，就是说我们要勾选这个优先路径，勾选这个优先路径，选择安全的路径，点击确定，然后呢我们要往下拖一下，这地方呢我们看一下这个零件，这个零件的外形规格是多少呢？是五十件方，也说他是不会添加任何物链接的，对吧？然后这个零件一百六，他是小大于一百， 小于二百，这个第一百六的方向会添加一个微连接，这个也会添加一个微连接，那么这个稍后呢，我们注意看一下这个连接，他的微连接和这个七百五十八长的连接的微连接，我们注意一下，然后点击运行，一直点下，一 直到出现我们的这个模拟界面， 然后呢我们把这个取消，然后点击完成 a c 代码生成，完成之后呢运行程序模拟器，点击确定 程序已经输出了，我们一定要注意这个在后置生成 n c 代码，这个对话框里面，我们要可以查阅这个生成的报告文件的目录和 n c 文件的目录，我们要知道这个文件目录点击确定 啊，现在我们又看一下这个棕棕色的，这个就是他的切割线啊，切割实体切割线，黄色的这个地方他就是他的无人机，我把这个窗口稍微改动一， 我拖动一下，我们看一下微连接，这个零件是我们第二个零件，他是长度是一百六和六十的零件，那么一百六的方向上会加一个微连接，这个地方就是一个微连接。然后呢我们看第一个零件，第一个零件他是五十见方的，小于一百，那么他是不会添加任何微连接的，你看零件与零件之间是没有微连接的， 然后我们看最后一个，这个相对较大的一个这个组合，我们放大这个组合，这个尺寸呢是大于了二百，但是小于三百，不是大于了三百，这个距离我们可以量一下啊， 什么意思呢？就是说这个距离是三百的距离啊，然后从端点的地方向内翻了十毫米，向内翻了一个十毫米的一个加，在这个地方加了个无连接。 别说我们在激光当中啊，采用共编七个的时候，我们一定要注意这个微连接，微连接的这个添加一定要注意这个问题，然后确定我们退出这个程序模拟器，现在呢我们也已经生成 s 代码了，我们现在要为这个零件创建一个加工报告， 具体创建方法我们之前已经讲到了，我们现在从这个标准工具栏里面选择预览，这时候呢我们在打印预览对话框中，我们选择自定义报告和当前套材，然后点击确定 已经完成了。因为我现在是两个显示器，所以说在另外一个显示器当中显示出来了，我直接拖动过来， 这就是我们的子套材，当前子套材的一个套材报， 这是我们的一个一些零件信息，这是我们一些切割的时候一些参数信息。这节的所有内容呢，我们都已经讲述了， 现在我们要说的是在这个，在这个练习当中啊，在这个练习当中， 在这个练习当中，我们是如何使用图层过滤器来这个特性来控制零件图层的导入的，据说这几个零件如果说在创建的时候使用图层都是一样的，我们可以使用图层过滤器来进行图层的一个筛选， 在零件，还有一个在如何在各个零件之间创建共编切割以及切割的时候，以及如何检查各零件之间的安全距离。还有一个就是说我们在使用 供边切割的时候，我们一定要注意给零件添加一个微连接，这个微连接不是指的角连接，是这个线段上的连接，叫线连接，这个微连接 还是这个道理。如果说你想重复这个练习呢？你可以尝试改变零件的数量，或者选择不同的零件进行尝试，看看他们是如何影响我们的这个套材结果的。若重新学习，重新呢启动新的学习呢？我们就删除我们所指定的文件目录，这个文件目录，这个文件目录是不对的，是我之前的应该这个文件目录，应该是 啊，这个文件目录删除里面呢所有的文件除了这个 d、 f、 t 的扩展文件之外，然后在哪呢？我们看一下， 就 c 盘啊，我从这个地方指定吧，就这个地方指定也是可以的，我们电脑 c 盘之前所有视频都这个道理，以后就不再说了。 这个 p 的文件夹，这里面 就是这个文件夹里面，这个文件夹里面有很多，但是呢我们保存这几个文件就可以了，保证这几个文件 dxf 的这几个原始的文件就可以了，除了原始之文件之外呢，我们都可以删除，然后再做重新的练习。我这个地方不一定说是 ddft 文件啊，这地方也可能是 dxf 格式的文件，这地方也说保持保留他初始的一个状态就可以了。 那这节视频我们讲完了，下节视频我们继续讲解这个手动套材。

报告单中变更零件重量单位，我们先打开一个排板，点击左上角的编辑模板，选择汇总信息， 在零件信息中将原有的零件重量字段取消，勾选，点击上方添加自定义字段， 输入零件重量千克，在计算公式这里选择基本自断中的零件重量，然后除一千，点击确认， 选择使用。在报告单中就可以看到最后一列的零件重量字段，数据显示是以千克为单位，记得关注哦！
