稳压泵压力表三个指针怎么调节
粉丝6.8万获赞37.6万
相关视频

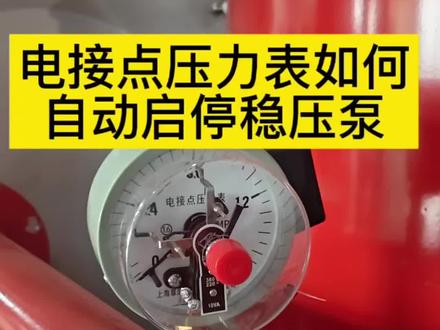

01:24查看AI文稿AI文稿好，同学们，我们来看一下这个电接点压力表，那这个电接点压力表呢？它是装在这个增稳压设施当中的啊， 那电接点压力表它上面有三个指征啊，有一个这个是黑色的指征，黑色的指征测得的就是我们这个稳压罐当中的实时的压力。还有一个呢是绿色的指征 啊，绿色的指征就是起这个稳压泵的压力，然后上面还有一个红色的指征，红色指征呢就是停稳压泵的压力，那他是怎么工作的？ 平时呢？这个黑色的指征，他应该是在这个红色指征和绿色指征之间，当我们稳压罐的压力啊，水就是去补水的时候，他压力就会下降，下降以后呢黑色指征和绿色指征重合的时候，就会起我们的稳压泵， 然后呢我们稳压泵呢，他就会吸着高位消防水箱的水往我们稳压罐里面去补，我们这个稳压罐的压力就会上升。当黑色的针呢和红色的针重合的时候，那这个他就会去停稳压稳压泵， 平时呢黑色的针它就是在这呃，绿色和红色的中间啊，工作去自动启停这个稳压泵。
102消操培训蒋老师

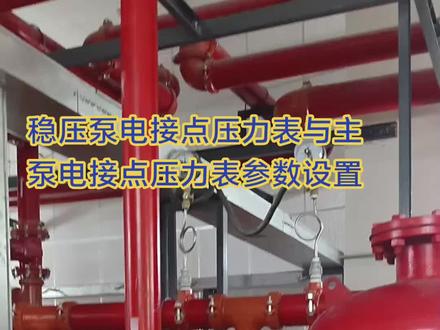

03:21查看AI文稿AI文稿给大家看一下啊，这个稳压泵它设置的泵房 跟主泵它是在一起的，这有两个压力表，我们看一下，这个压力表呢，是稳压泵的压力表，这个是主泵的出水管网的压力表， 它的设定呢，给大家简单介绍一下，这个是稳压泵，它的下限值设定在零点六， 零点五八，不到零点六，零点五八，对吧？然后我们看主泵的设定，它的下限值在零点五， 对吧？在零点五，按照正常要求呢，嗯，主泵的下限值它要低于稳压泵下限的零点零七到零点一。 原理呢，就是啊，当管网现场如果有紧急情况发生时，现场泄压，喷水泄压，然后稳压泵开始补压，稳压补压，如果现场一直喷水， 嗯，电电压力表黑黑的，他这个时针达到他的下限以后，然后他管网继续泄压，然后低于他这个下限值，低于下限值的之后就转到主泵的电电压力表， 然后达到主泵的电电压力表的下限以后，主泵会启动给管网补压，然后实现他那个管网增压灭火的一个原理 啊，这个设定呢，其实也没有那么复杂，就是如果说五羊泵跟主泵在一个位置，就在在同一那个高度， 像我这个就是在泵房的话，就是把主泵的起泵值调到文安泵下线值的零点零七到零点一的范围内就可以，就像我这样，这个是零点 不到零点六零点五八，然后这边是零点五就可以。如果说尾梁泵不在跟主泵的电压压力表不在一起，不在泵房，不在同一个高度，在屋顶的话，那加上这个楼的高度， 比如说我在地下一层，地下一层一直到屋顶稳压泵房的这个高度，再加上适当的加一些水的阻力的压力就可以了。水阻力的压力会根据经验有一些设计图纸上会有一些参考值，这个工程人都会根据自己的经验去设定。 嗯，这样设定以后他的这个系统是非常稳定的， 不会说轻易去起大泵，如果遇到紧急情况的话，然后涡压泵先启动后，嗯，继续降压的话，导致大泵启动，然后增压 管网灭火，基本上原理就是这样。
56消防卫士

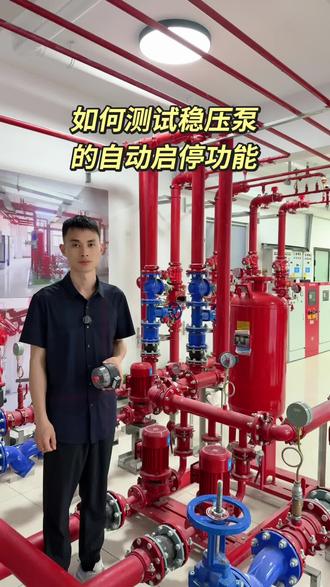

01:44查看AI文稿AI文稿如何测试稳压泵的自动启停功能？我们需要用到一个比较关键的组建，就是电接点压力表。电接点压力表有三个指针，分别是黑色、绿色和红色指针。黑色指针代表当前官网里面的水压， 而绿色和红色指针我们可以通过红色的旋钮去调节。红色指针是我们参照设计文件设置的停泵压力， 而绿色指针是我们参照设计文件设置的起泵压力。在测试稳压泵自动启停功能前，需要将喷淋泵电机控制柜设置为手动控制状态，以防在测试时喷淋泵误启动。 将稳压泵电气控制柜设置为自动控制状态。缓慢打开末端试水装置，试水阀缓慢降低管网里面的水压， 从而黑色纸针会慢慢降低。当黑色纸针与绿色纸针重叠时，电接点压力表会向稳压泵电气控制柜发送一个起泵信号，稳压泵此时就会被启动， 同时关闭末端涉水装置涉水阀。当稳压泵启动，向管网里面冲水加压后，黑色的纸针会慢慢升高。当黑色的纸针与红色纸针重叠时，电接点压力表又会向稳压泵控制柜发送一个停泵信号， 此时稳压泵就停止运行，最后将喷淋泵电气控制柜恢复为自动控制状态。
116吴老师消防课堂

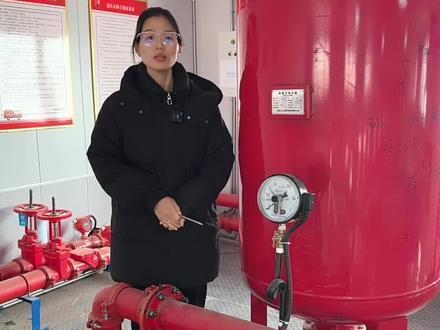

01:18查看AI文稿AI文稿增温压设施，增温压设施的组建有尾压罐、电接点压力表、尾压棒 管道还有阀门，这是它的完整的一个组建，也就是我现在站的这一片全属于增温压设施。在增温压设施这一块的话，有一个非常重要的知识点，也就是咱们的电接点压力表， 电阶点压力表，它有三个指针，首先我们要清楚三个指针的含义是什么， 黑色指针代表的是当前实际指，红色指针代表的是上线指，绿色指针代表的是下线指，那么三个指针代表的含义清楚了，它有什么作用呢？ 当我们的黑色时针与绿色时针重合的时候，尾压棒它会自动启动，红色时针重合的时候，尾压棒它会自动停止。 那么我这样来说的话，是不是大家就清楚了，用电接点压力表的时针变化来控制尾压棒的自动启停的，点赞关注哦！

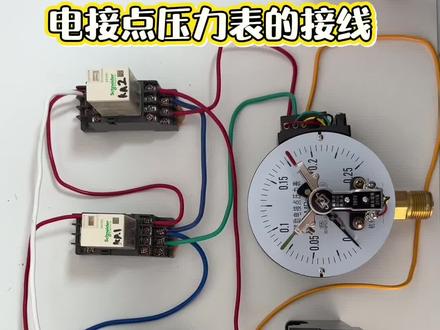

05:42查看AI文稿AI文稿电接点压力表的接线可以使用两个继电器，也可以使用一个中间继电器，我们分两个视频，今天呢先讲两个中间继电器如何接线， 那电接点压力表呢？也就是三个接线端子，黄色公共，绿色是起泵，红色呢是停泵。 那当黑色纸针低于绿色纸针，或者与绿色纸针重叠，那这个公共端和绿色的接线端子就会导通， 我们可以外接一个二十四伏，经过公共，当与绿色纸针导通时，给交流接触器供电， 那这个时候如果将绿色也就是起泵的接线端子直接接到了交流接触器， 可不可以呢？啊？不可以，他分两种情况啊，第一种情况呢，就是自锁也没有，那这个时候呢，你直接将起泵接线端子接到了交流接触器啊，交流接触器呢会动作，此时稳压泵起泵，那黑色时针就会立刻高于绿色时针， 此时公共和起泵接线端子就会断开，就没有二十四伏或者电源输出，那交流接触器就不会再闭合，稳压泵就会停泵， 那会导致什么呢？稳压泵频繁起停。那第二种情况，你将起泵线直接接到了交流接触器，并且设置了自锁， 那此时那稳压泵会一直被启动，它就失去了停泵能力。所以进入交流接触器的控制线要经过停泵接线端子 k i 二中间继电器。 那这个线到底是如何布置的呢？我们先分一下线这三种颜色，公共起泵停泵，蓝色呢是负极，红色呢是控制线， 白色的呢是自锁线。好，当公共与启泵端子导通，那启泵端子会向 k i 一 输出电源，那 k i 一 中间继电器会动作。通过 k i 一 动作，我们可以向交流接触器输入一个控制信号， 就是这个红色的控制线。这个红色的控制线呢，接在了 k i 一 的常开段子，也就是 k i 一 没有动作，它和下面这个公共是断开的。当 k i 一 动作， 公共和常开端子导通，公共端子接的这条线是通过 k 二的长臂端子， k 二的公共端子是通过热继电器长臂端子引出的， 那这一条呢，是主电源负极正极，那 k i 二在长臂端子还有跨接了一条线，用于自锁，引到了交流接触器的常开端子 下面，连了一个自锁线，用于自锁。当电接点、压力表公共端以及泵端闭合，开一动作，开一公共和常开端子导通，那这条 控制线就能输出一个电源到交流接触器。交流接触器动作同时还有一个自锁线，使交流接触器自锁。即使 k 一 不再动作，那交流接触器由于自锁还是处于吸合状态。 当公共端与停泵端子闭合，那这条红色线会输出一个电源，使 k 二动作。 k 二动作之后， 长臂端子断开，那这条自锁线就会断电，交流接触器就会停止吸合，稳压泵就会停泵。好，我们实际模拟一下。当黑色纸真降低，与绿色纸真重叠，或者低于绿色纸真 公共和起泵端闭合，开一动作，交流接触器动作。 稳压泵起泵，那黑色指尖就会慢慢升高。当高于绿色指尖，此时 k 一 停止动作，但交流接触器由于自锁，它继续吸合，黑色指尖继续升高。 当黑色指针与红色指针齐合， k l 动作，此时断开了自锁线路，那交流接触器停止即可。稳压泵停止。 稳压泵电机控制柜呢，一般都给你留好了接线端子，一二三分别接电接点压力表的 公共端起泵和停泵端子。但是呢，咱的课不让你学个皮毛，也不让你直接看图纸，学蒙了，咱一步一步来。
299吴老师消防课堂
01:51查看AI文稿AI文稿这是一道高频抽考题，如何通过电接点压力表来完成启停稳压泵的操作？在回答这道题之前呢，我们先了解一下消防增稳压设施都有哪些设备。首先是增稳压泵组，电气控制柜，然后是稳压泵 还有气压罐以及电接点压力表和附属管道配件等，总共呢有五个设备。那下面我们来看一下如何通过电接点压力表来完成稳压泵的启停操作。首先呢，我们第一步一定要先确保稳压泵控制柜处于在自动状态， 然后在现场找到我们的电接点压力表。这里面呢总共有三根颜色时针，黑色、 绿色以及红色。大家可以先记一个小口诀叫绿起红停。绿色指针呢是稳压泵的起泵压力值， 红色指针呢是稳压泵的停泵压力值，而黑色指针呢则是我们管网的实时压力。注意了，黑色指针是不可调整的，只有 绿色跟红色是可调整指针。如果我们想要去启动稳压泵，那我们就调整绿色指针，将它与黑色指重合，稳压泵起泵， 将红色指针与黑色针重合时呢，稳压泵就会停泵了。那电接点压力表的指针是如何调整的呢？我们来看一下。 首先看到中间这根红色旋钮，我们在转动的同时呢，里面这根黑色拨杆是可以调动的，这是调整拨杆。现在我们假设要调整红色指针，我们就把它调到红色指针的附近，然后按压进去 就可以转动我们的红色时针了。最后呢，再将电接点压力表复位，来考考大家，轮压泵一个小时内起零次数不能超过多少次？前八个答对同学呢？可以获得二十六道抽考题的答题模板。
563学天消操月月老师

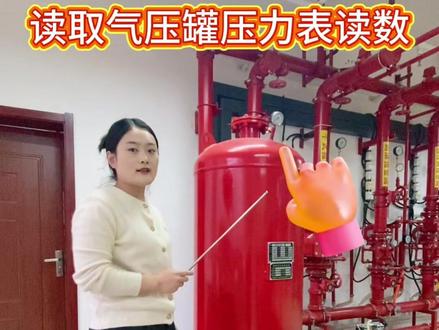

00:26查看AI文稿AI文稿各位同学大家好，增压设施压力罐上有一个压力表，今天咱们来一起学习如何去读取这个压力表的读数 啊。这个压力表每一个小格代表的是零点零五啊，当前是接近零点一状态，是不正常的，压力表的读数并不低于零点一五状况。
116卓航消防宁老师

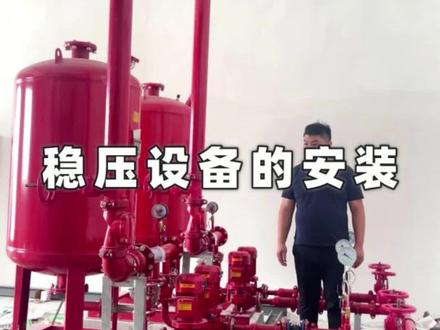

02:06查看AI文稿AI文稿今天我主要来介绍一下我们稳压设备是怎么安装的。 第一点我们首先在稳压设备的地方，在这里要打下膨胀螺丝固定这个稳压设备四颗，这是第一，第二的话，那我们这边 有一个进水管，进水管这边是一个进水闸阀，闸阀后面就是一个压力表，这个压力表呢可以起到两个作用，第一我们可以看他可以看到这个进水压力有没有 第二个作用呢？我们可以把这个表头拧掉，拧掉后呢这边空气把水的水泵的空气管子里面的空气可以排排出来，然后再接着我们就是一个软接头，软接头后面呢就是接水泵了，好从这边是进水端，整个就是进水端 要安装的一个部件，然后这边是出水，出水端我们我家上面上面我们自带了一个压力表，压力表呢啊会接到一个控制柜上面，然后这边呢就是一个出水端，然后这边呢 这个工地呢他是接了一个指挥阀啊，接了一个出水的，一个指挥阀的后面呢大家可以往这边看，接了一个闸阀啊，这里是一个出水闸阀， 这个闸阀的话主要的话起两个作用，第一我们在当出现这个水，当这个水泵啊出现故障的时候，那我们在检修的时候就可以把这个阀门关死，关死以后这个水呢他不会往下回落啊。第二是在我们设备 安装好了以后啊，我们第一次调试的时候呢，那我们把这个压力表和控制柜对接好了以后，假如说我设置到零点四公斤的压力啊， 当他到了零点四公斤压力的以后啊，那我们可以把这个阀门迅速的去关死，关死了以后呢？当他这个压力到达这个点的时候，他就可以停止水泵可以起到一个快速调试的作用。
157上海嘉寻泵业

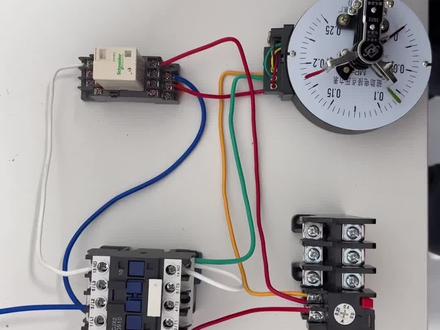

02:45查看AI文稿AI文稿这是电接点压力表，使用一个中间继电器控制稳压泵的方法。使用一个中间继电器呢，原理比较简单，就是用起泵端子直接去控制交流接触器， 然后停泵端来控制交流接触器的自锁线，这是电接点压力表的起泵线，那起泵线直接连到了交流接触器的线圈。 而白色线呢，是交流接触器的自锁线，它是由这个中间继电器来控制的。那中间继电器是由停泵端来控制中间继电器的动作。 当黑色纸针低于绿色纸针或者与绿色纸针重叠时，那公共端与启泵端子闭合。那公共端是从热继电器长闭端子引出的一个电源控制线， 同时起泵线会输出一个电源，使交流接触器吸合。由于自锁线接在了中间继电器的长臂端子，公共端也是由热继电器过来的控制线， 公共端和长臂端子处于一个导通的状态，交流接触器吸合，形成自锁，持续吸合。 当黑色指针与红色指针重叠，公共和停泵线闭合，输出一个电压，使中间继电器动作。中间继电器动作之后，公共与长臂端断开，控制回路不得电， 交流接触器停止吸合，稳压泵停止运行。当黑色纸针降低，与绿色纸针重叠，或者低于绿色纸针， 起泵线输出一个控制电路，使交流接触器吸合，并完成自锁稳压泵起泵，黑色纸针慢慢升高， 升高高于绿色纸针。由于交流接触器形成自锁不会断开。当与红色纸针重叠， 公共和停泵线闭合，使中间继电器动作断开，自锁 交流接触器停止吸合，稳压泵停止运行。
213吴老师消防课堂

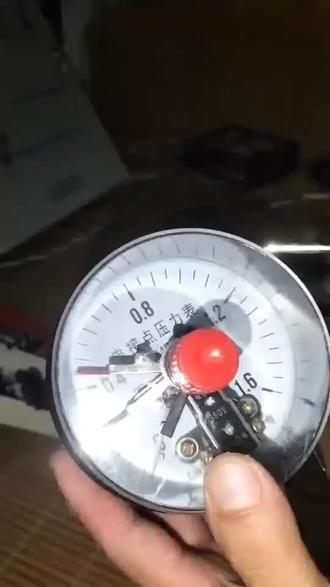

00:43查看AI文稿AI文稿电接点压力表如何调呢？我们的红针是停泵，我们的黑针是起泵，中间的绿针呢是公共端子。注意看看一下，我们后面也是有三根线，红色的是公共，黄色的是启动，绿色的是停止。 我们接的时候呢，就对应的接到我们控制柜上面的三根线就可以了。当我们的压力 低于我们的起风压力的时候，也是我们这个绿针低于这个位置，绿针会碰到黑色的触点，然后启动我们的稳压泵，当压力打到设定的压力的时候呢，它就会停止。那么问题来了，我们的稳压泵它频繁的启动又是什么原因呢？来我们评论区聊一聊。
97消防仲工
