九阳电饭煲线路连接方法

大家看啊，下面是一个发热盘，也就是这个发热盘，这个发热盘就是电阻，手机上既然是电阻的话，这两个急，发热盘出来的两个急啊，他不分正负的， 你火线也可以从这里进去，也可以从这里进去，但是这里进去了，这里就是零线接零线了，这里进去了，这里就是火线了，一般我们这里进来， 这里进来是火线，到这里经过把兜一圈，这里面兜一圈，然后从这里出来， 这里呢就是零线接零线的，一般零线保险是是接在最后 这个角出来以后，零线的角出来以后，经过保险丝直接回到那个插座的 零线了，零线的那个位置，也就是说保险管是在最后放在最后。好那么当中的啊， 咱们看一下啊，当中的这个，那就是接地的，一般的电器都会标出来的黄绿线， 黄的带绿的，他接两个位置，一个是这个底盘，因为这个铁 跟这个发热盘是连在一起的，万一发热盘漏电，他可以通过这个带出去的，套 出去了，这边也要有一个他跟外壳外壳连接的外壳，万一带电了，通过这根线，这根是逃命线就出去了，出去了。 这到我们三眼的那个插座啊，平时啊， 家庭主妇啊，洗这个锅的时候一定要小心 这个插座里面啊，不能进水，进水就要打火，打过一次火会把里面的原体件全部打坏的，所以损失也是挺惨重的， 这个要保持干净啊，你可以呢用 那个棉球啊或者棉棒啊，沾酒精 里面擦拭擦拭干净。机电工程师，平时爱好书法绘画。

这款九阳的电饭煲顾客说加热了几十秒以后就不能加热了，这个就是出现问题的，在这个上盖的温度传感器上面，这个上盖的我们 需要把这个从这个缝给它撬开，然后给它打开了就可以看得到这个传感器。 现在把这个电宝的这个顶盖的这个传感器拆出来量一下，像这个就没组织了，没有组织这个就是传感器的， 经过检查发现这里已经断掉啊，等一下给他连回去就应该是可以了。这种线 比较南汉街，他这个给他要刮干净一点，刮掉一层那个，然后给他那个加点水测试一下， 现在给大家加点水测试一下。 嗯，现在都烧了好多时间了，应该是修好了，水也快开了。

大家好，我是了叔，今天用户送来一台九阳的电饭煲，呃，说的故障是不通电，我们来检查一下，好，我们来通电测试一下 啊，确实没有反应，不通电。好，我们来拆机检查一下， 像这种不通电的情况的话，我们， 呃，首先要检查一下这个中间的这个感温器的保险丝和这两个保险丝电源进来的两个保险丝。其次再是这个电源板啊，我们一步一步来。好，我们先拆下这个插插座， 我们测量一下这个红色的这个保险丝，他是接到这里的，是通的， 另外黑色的这根电源线是通过这路保险丝啊，到电源板上去的 啊，也是通的，说明这两个保险是正常的。呃，接下来可能就要考虑到是电源版导致的了， 我们拆电源板试一下看一下。哦，明显能看得到，已经烧糊了 啊，大家来看这个电源板进来的这个保险，这块已经炸糊掉了，还有这块继电器这一块也炸糊掉了，从边缘看的话，好像是 汤汁或者是米糊之类的流进来，导致他这个短路了， 这里已经炸断了，这里也炸断了，包括这里都已经炸断了。嗯，现在明显的电源板肯定坏了。呃， 音量是可以更换一块试一下，第二个呢就是看是否能能够修复好，我们先把电音板拆下来看一下。 呃，像我们现在检查一下这个 一个限流电阻， 像这个电感都还好， 包括这两个整个二极管也没有击穿， 都还正常。 从这个炸的这个几个位置来看的话，应该是汤汁导致的，你看这里明显的汤汁已经干了。 嗯，芯片的话我们大致检查一下，看有没有直接短路的情况。 还可以啊，没有之。 呃，这边的话就是 啊，这个二极管已经击穿了，这个二极管呢是继电器的这个保护二极管， 看这个位置应该是这个汤汁导致这个直流电和这个中间这个新的交流电啊，短路引起的，这种炸掉的电路上的一些线路。好，我们把坏掉的这个保护二极管给它拆掉， 确实击穿了啊， 我们再检查一下继电器公母档 三百三百多还正常，这个地这个几个地方我们先用线把它连接起来， 保险丝的话，这个地方是线路保险丝啊，他是印刷在电路板上面的，我们可以用这种玻璃管的保险丝，把玻璃去掉以后，把中间这个保险丝拿出来以后焊接在这两端上面，也可以替代原来的这个保险丝。 我们先把保险丝接上，这个丝可以取出来用，一般他这个用两安到三安左右的就可以了啊。把两边焊上， 我们找其他的导线把这个地方连起来。 好，我们来找这一只线，把它拨出来， 这边也是。 好，然后我们把这个保护耳机管，我们找一个这种 啊，这种塑封的也可以，像四零零幺二，四零零七都可以 把它装上，注意正负极啊。 呃，我们再检查一下这个像五福和十二福这有没有 短路，正负端还可以，因为这上面还有一些残留的汤汁，我们现在把它清洗一下，拿酒精给他清洗一下。 好，我们再来将正式分子来吹干， 接下来我们装机测试一下。 好，我们把原来的线路插回去。 好，我们已经装好板子和线路了。嗯，底盖我们上上测试一下。 好，我们来插电测试一下。 啊。已经通电了，我们来操作，可以正常操作。 这台九阳电饭煲不通电的问题就已经解决好了，表面油污比较多，我们把它清洗一下。 婚姻家电的一些问题你都可以来问我两说话。

大家好，我是张今天修一个九阳的电饭煲，就像现在这样，他一直在闪烁，报警显示六一直在闪。这种情况一般都要先检查我们的温度传感器，就是上盖传感器是不是有问题，或者是线路断了， 就是打开盖子后看到的上盖，就是这个上盖里面的传感器， 这个一般需要看到我们机子的后面有个螺丝，把它拆掉，然后把这个电源也要拔掉， 把这颗螺丝拆掉，然后看到我们的温度传感器的线是不是断了， 然后拆开发现果然是这个线断掉了，我们把它接上就可以，现在把它接好，一般出现这种情况都要去检查我们的线路是不是有问题， 大部分都是不需要换配件就能好，现在把它接好了， 接好之后我们再试一下， 现在可以正常工作了，这个就是线路的问题，今天这个就分享到这里。

九阳电饭煲报故障，代码一三，按照我的方法你就把这个蓝线接起来。我说的这么详细呢，你要还不会的话，那你不是二愣子就是个愣头禽。 里边这是高温线，两个线头接好以后用热水管把它套住，电的关键是把原来很比折叠的地方往后退一下，把这个线往上拉，接口错开折叠的地方。是不是很简单呀？上杆司机点赞收藏吧，很有用的。

你现在你是？ 你戴的是个假发吗？ 我所有的工作人员和摄像机全都安排到对面了， 只要我不喊他谁都不能提。 我坚信以你的勇气一定会征服冠军。 欢迎你的加入啊。 所有人都听好了啊，只有他。嗯，好，再喝一个。 千万别对自己廉价些。

大家好，这里是光镇家电，我是华哥，今天我们修一口电饭煲，这口电饭煲呢是这个电源插座被用户给他插坏掉了， 已经插坏掉了，我们把它这几根连接线给他呲除啊，呲除以后给他换一个这种新的电影，电影做上去 更换这个电影做的非常简单，我们也只需要记住这颗温度保险及发热盘这里长一点，这一颗机这里 这个地线接这里啊，现在呢我们已经电眼座已经给他换好了啊，这里我用的温度保险是用盐的，大家记住了，更换这个电眼座的时候，如果是 这个温度保险损坏的话，奇迹不可用这个导线短截，一定要同要使用同规格的这个温度保险 更换，因为他起起到这个过热保护的作用，用导线短接的话，这个会相当危险的，我们现在给他装起来试一下。

九阳电饭煲通电开机，指示灯不亮，按按键无反应，开盖检查。首先测量电源板五伏电压，用万用表十伏档测量，只有一点五伏，而且抖动。 接着用交流档测量，交流输入二百二十伏，正常二百二十伏交流通过了一个二 w 四七 omega 测量电阻的输出端，只有几十微的交流电压，用电阻档测量电阻组织，电阻明显变大，用十 k 档才能测出组织。拆出四十七 omega 的电阻， 找到了一个 2wmiga 的电阻，换上 将电源板装回去， 通电开机。 再次测量电源板五伏电压，稳定正常 装盖事机 完美修复。

我们刚才用这个万用表测量这个旧的二极管啊，它组织是完全正常的，它正向电阻还有反向电阻都是完全正常的，根本测量不出来它有问题， 但是我们换上一个新的二极管，他就正常了，所以说有时候单凭万用表的测量还是不够准确的。大家好，今天我们再来修一台这个电饭煲，这个电饭煲客户说不通电，下面我们拆开看一下， 像这种不通电的情况啊，一般我们打开之前首先要换的就是电源线， 看一下这个电源线有没有问题，这个打开之前我们已经换过电源线了，换电源线还是不能通电，说明他原来的电源线没问题。现在我们就从这个电源插座开始插起， 从这个电源插座这个进来，这个黑色的线要经过一个保险管，然后送到这个电源板，这个红色的线也要通过锅底的一个保险管， 然后到发热盘，然后通过发热盘一端又到保险管。下面我们重点先检查一下这个保险管有没有损坏这个锅底这个保险管没问题啊，这个发热盘上的保险管也没有问题啊，有可能就是这个电源板上有问题了。现在我们 把这个电源板拆掉，把这个电源板拆掉以后，我们一般一步要先测量这个保险电阻有没有损坏啊，如果这个保险电阻有损坏啊，说明这个后机就有短路了，如果保险电阻没有损坏啊，也可能会是电源块坏，或者某一个电阻有问题，都有可能。 现在我们测一下这个保险电阻啊，这个保险电阻是四十七欧的， 能测量这个保险电阻没有问题，这个保险电阻没有问题，我们基本上可以判定开关电源的初级没有问题。 我们重点测量一下开关电源的刺激吧，看开关电源的刺激这个电压输出正不正常。我们测量这个开关变压器输出端只有一点七伏，这个输出端的电压正常是十二伏， 一点七伏的电压就是不正常啊，把这个显示面板拔掉，看还有多少伏， 一点八伏说明这个输出电压不够啊，或者这个绿波电容有问题啊，下面我们检查一下吧，我们现在在录测量一下这个整流二极管啊，看这个整流二极管正不正常， 但是我们再录测量这个整流二极管，发现也没有什么问题，现在准备把这个绿布地融拆下来量一下，看有没有问题。 把这个开关电源刺激这个绿波电容拆下来测量没有问题啊，我们把这个整个二极管这个和电路板脱开了，然后测量他这个 压降也是正常的，由于零点四伏的压降基本上正常，经过反复的检查啊，决定直接带换开关电源刺激的整流二极管，我们用 f 二零七带换一下吧，现在我们插上电试一下， 插上电后听到这个开机的声音了，我们现在用外表测一下这个输出的电压正常是十二伏，这十二点六八伏正常啊，好，我们插上电试一下，看功能都正常吗？ 我们看可以加热了，说明就是那个整容二极管坏了。我们刚才用这个万用表测量这个旧的二极管啊，它组织是完全正常的，它正向电阻还有反向电阻都是完全正常的，根本测量不出来，它也有问题， 但是我们换上一个新的二极管他就正常了，所以说有时候单凭万用表的测量还是不够准确的。好了，本期视频就到这里吧，感谢大家的观看，下期再见。

大家好，我是张，今天分享一个九阳电饭煲，他的问题是显示故障代码， 按了开始之后它显示了一四，我们看一下是什么问题。 首先要看到我们的后面，把这个后盖打开， 看一下这里的这个线他有没有断，这里看不出来，我们需要把上盖给拆开， 把这个上盖顺边，然后撬开就可以了。 然后撬开之后这里这根线他明显的已经断了，这里有个折痕， 这个断了，我们把它接上来试一下，现在我已经把它接上了，这个你可以用电胶布把它包上，也可以用其他的， 然后我们插电试一下， 现在可以正常工作了， 他就是传感器的线段了，今天这课就分享到这里。

大家好，这里是光正胶垫，今天我们来修一个电饭锅，这个电饭锅呢是这个电源座坏了，我们看一下这里，这个电源座坏了，我们给他更换一下预告， 我们找了一个新的电影做带温度保险的给他换上去，更换之前我们先把这两根线给他擦出，三根线给他擦出 没更换之前 我们三根线把它从这里穿进来，这里有一个固定的塑料片， 两颗螺丝就可以固定了。然后我们带温度保险，这个这一根线给他提这个防水盘， 另外一根给他挤这个触电开关，这里红线为地线给他挤这里依次给他按上 文质保险，给他泡一剂黄蜡管， 这个火爆管的这个耐高温，还有防止这个触电套好以后 没了上这个发热盘，这个断开， 另外一根给他挤到这里， 我们给他通电测试，看一下后盖给他上起来， 插上电眼看一下 这个电影柱呢，我们已经更换好了。

朋友们大家好，那今天还是来维修一个电饭煲，这个电饭煲的故障是不通电，现在我们来看一下， 今天来修一个九阳牌智能电饭煲，这个是插电无反应不通电，现在我们来看一下， 先把底部这四颗螺丝给它拆下来， 拆好以后翻过来，要把这个提手拿出来才可以拆出来，这个提手呢要两只手给 他这个压压一下，这样子才可以放到下面去，这个砍掉到下面去，这样子才可以取出来，然后用手一拉两边就可以拿出来了， 拿出来以后呢这个就把它用螺丝刀沿着这个边撬，撬一下就可以出来了， 现在已经打开了，打开来为了维修方便，这个插头这里要把它拔下来， 他这个是卡扣的两边，只要把卡扣两边掰开，他就可以拿出来。 拆开来以后像这个不通电的，我们首先要量一下这个中间这个温度传感器里面有一颗保险，从红色正极这一套到这一套中间串着一个保险，我们先量一下这个保险有没有问题，会不会通 啊？这个保险明显是不通的，他这个里面的保险烧掉了，如果这个是通的话，如果是通的话，我们还要量一下这个电杆，电杆这里通不通，现在我们这电电杆也量一下，给大家看 看见没有，电感是通的，这个电感是没问题的。只有这个保险我们要先换一个保险来试一下，换这个保险要把 这两个压片，这这两颗螺丝拆掉，才可以把这个压片给它拿出来， 这样子就可以拿出来了，看到没有？ 这里给他掰正才可以取出来两边，然后就拿出来了这个弹簧， 他这个保险是在这里面的，要把这些全部撬开，这个这个也可以换整个温控 开关，也可以整个换，也可以换中间里面那个保险丝也是可以的。现在我们把里面拆开来看一下， 这个就是温度保险，这个我看了一下是一百九十二度的，我们要找一个同样型号的给他换上去，先把这个剪下来， 然后再找一个一样型号的， 现在找到了这个一样的给他换上，现在已经换好了，就是这样子，等一下吧， 把这个防蜡杆给它套回去，然后装回去，现在已经装回去了。 那装回去以后目测一下这个板里啊，有什么啊，有没有烧坏啊？其他的如果没有的话，我们就上店测试一下， 现在我们接上电源试一下， 听见没有滴一声，然后这个指示灯在闪烁了啊，像这样子就换一个保险 应该就没问题了。等一下再看一下会不会发热，会不会煮饭， 现在我放了一点水在里面，看等一下会不会正常发热，正常煮饭， 现在已经正常发热了，也在煮饭了，再加热了，然后这里也热气腾腾了，就看等一下能不能煮的熟，我们盖回去。 现在煮到焖饭这里了啊，差不多快好了，等一下就可以了， 现在已经煮饭完成了，可以了。然后我们翻过来把四颗螺丝装回去，把这个提手装回去就没问题了。打开 开来给大家看一下啊，里面全部干了，完美修复。今天的视频就到这里，欢迎大家点赞加关注，了解了解更多小家电维修，谢谢大家。

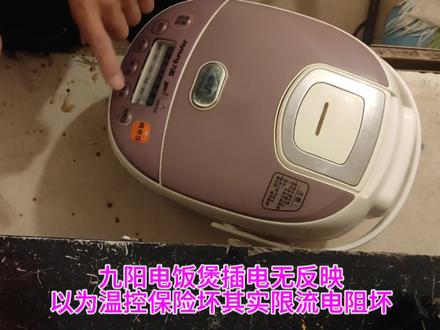

大家好，我是长兴，一天不修点啥都难，浑身难受，看看来活了，开修吧，这电饭煲插上电，你看按哪个键都没反应。看看吧，找故障吧， 把这电源先拔下来，先看看这电源有没有啥。这个电源线有没有啥问题。用腕表测一下子， 看看电线，这个电线现在质量也不咋地，有的就线老细了。看看电线，没毛病。这个问题排除了，开拆吧。先把这小后盖先卸下来， 看我们这上盖感温器有没有毛病。上盖感温器没有问题，看看这个控制控制板也没问题，控制 板没问题，再继续拆。后盖拆开，把这温库保险拆开。也别不查吧，这都是从后往前排查。温库保险撤了， 用封面档测一下，看温温控保险通不通。正常是通的，封门器响没有问题，温控保险没坏。我最开始就怀疑这个温控保险坏了，有不少电焊锅就是温控保险容易烧坏，这锅就不能用了， 但没有坏。看看吧，这个加热管也没有问题，那个磁力开关也没有问题。再继续排查吧。看看电源板上 电源板这轱辘也没有问题，他俩也没有问题。 看这俩是 jasper， 没事，还有问题啊，还得搁这 我看一下，从这这是过了电的地方还有没有反应。这段都没有啥问题，就是这个温控保险这块到电源板这块有问题。 我以为这个线有问题，这股线呢？拆下来呢，还没啥问题，当时搞表良他也不想啊，以为这个线有问题，换股线能好？后边看不是他问题，这股线黑线没有啥问题，因为焊回去了。 看看吧，这问题出在哪？限流电阻有毛病， 限流电阻就是这个已经买回来了，就是这个限流电阻，四十八欧的限流电阻，这个长新的，给他掐一股，正好一会给他焊接上， 给他焊完之后看看吧，这个电饭锅能不能起死回生吧。就是这个限流电阻吧，不是温控保险，温控保险没坏，是限流电阻，看没有啥问题吧，也确实有问题，就是焊完之后看看能不能有。 ok 了，已经焊完了， 再加点焊锡，焊锡底下，这焊锡有点焊点有点大，不太好焊。把这个控制板给他安装上，就开始以为控制板坏了，控制板也没有问题， 看看。 ok 了，这电饭锅基本上就修完了，看看插电也正常，按键也正常，加点水烧一烧吧，水也热了， 把电源再拔一下子，再重插上，再测试，没有啥问题。把这小水一倒， 这就 ok 了。看看吧，这里头脏的地方，再给他处理处理， 看里面有脏的地方，给他处理干净，把它再装回去，这基本就完事了。 非常感谢大家收看，关注、点赞下一期视频给大家分享。啥呢？还不知道大家想看我修啥，就在评论区留言，下期视频再见！拜拜！
