今天给大家分享一个电流表,电镀表, 还有护感器三个之间的串联的接线方法。先看电流表,电流表后面是两颗接线螺丝,右边的螺丝下面有一个,有一横杠,左边的螺丝下面没有横杠。 再看互感器,互感器是分 s 一和 s 二, 通常我们说 s 一为进, s 二为出。最后看一下电镀表,电镀表上面有十个段子,我们今天讲的是互感器跟电流表,那用的就是 电流端子,一、三、四、六、七、九这六个端子, 电表剩下的二、五、八和十这四个端子分别是电,就是电压端子分别接我们的 abc, 像电压和零线。今天不是我们要讲的内容, 了解了这三个元气键的端子,节线端子,我们来看一下常用的图纸, 这副图纸花了两副,一个是电表在前面,电流表在后面,一个是电流表在前面,电表在后面。电流回路实际上是一个串联,回路就从互感器的 s 一出 出来,经过电表,然后从电表出来,经过电流表,再从进电流表返回到 s 二并接地。我们用的是三下四线的表,所以是三个负感器,三个电流表,一个电表。 我们今天接线用的是下面一幅图子,我们来看一下实物的接线, 电流表上面的限号是四幺幺四幺二,我们的 a 项是 a 四幺幺 a 四幺二, b 项是 b 四幺幺 b 四幺二, c 项 c 四幺幺 c 四幺二。在我们电路板上两根线, a 四幺幺,这根线我们是直接接到互感器的 s 一, 然后四幺二,这根线是接到电镀表,进线就是一四、七这三个段子可以看到这里 a 四 幺二, b 四幺二, c 四幺二。然后电镀表的出现端,我们的三六九 是接到了互感器的 s 二上面,然后 s 二进行了串联,电阻表那一端进行了串联,然后互感器那段也进行了串联。 再看我们这个电流表,平时我们接电流表没说过有政绩和负极,或者说是有进有出,但是我们把 把电流表和电镀表穿到一起的时候,我们要分析一下这个电流表右手边的螺丝下面有一个横杠,是表示出负极或者说是负极,所以一般是四幺幺 接 s 一接电流表的左边落实幺二是当出现是接到电路表上。 今天的内容就是这样,你们学会了没有?感谢大家的支持,我们下次再见。
粉丝2.0万获赞6.4万

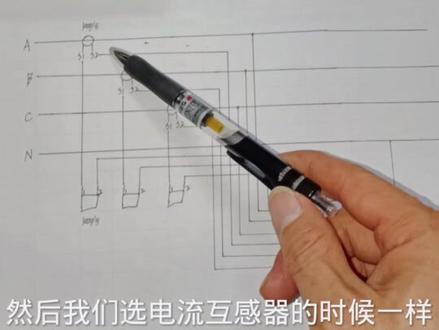

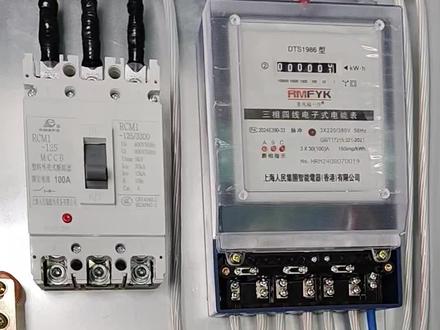

今天接了一个三相电啊,接电表,电流互感器还有电流表的线路,然后我们选电流互感器的时候,一样电笔一定要一样电流互感器一千比五,然后电流表也是一千比五的, 看下他的线路图怎么接,这个 abc 是他的三相电, n 是他的零线,然后呢我们 abc 分别穿过这个电流互感器啊,这三根线分别穿过电流互感器, 然后呢在 a、 b、 c 三项三根线啊,分别串接一根接到我们这个电表的二号、五号和八号端子啊,再接到这里来,剩下的这个电流互感器,他的 s 一啊 s 一 分别接到电流表的一号端的,我们记着电流表的一号端的 a、 b、 c 一定要分清楚,接到它的一号端的,然后电流覆感器的 s 二分别接到电表的 三号、六号、九号段子、三号、六号、九号段子,电表的一号、四号、七号 分别接到电流表的二号端子,二号端子,然后剩下这个电表的十号端子就是直接传接到这个零线这里就可以了,然后电流覆盖器这边出来的话就是接负债的,就就这样了,这个很好理解的。
