弧形栏立面图怎么画

有人问我这种弧形墙的立面怎么画？简单， sf 拉轮廓线， hx 画弧面线，点击两个端点指定份数即可生成 盐湖与直线相连的部分，只取一半表达湖面。 gt 截组简单复制即可完成。你还想探索哪方面的功能？评论留言我教你！

哈喽，大家好，我是你们帅气的梁老师，那今天呢给大家讲什么呢？讲一下这个圆弧，这个位置拼板啊，我们怎么把这个立面的示意图画出来？好，首先呢我们拿到这条圆弧啊，它的弧长是三三一啊， 然后呢他侧板的那个宽度呢是三百五十五，那首先我们选择这一根线进行往下复制一个三百五十五，然后呢把这两根线进行一个连接， 然后大家记住一个快捷的命令，我们把这个啊圆柱的一个投影线放在这里，好快捷键是 y z x 啊，大家看一下，记下来啊，这个 y z x。 好，然后呢空格确定，选择左边一根线，右边一根线。好，大家看我们现在呢是分成了六段啊，然后呢延长上去，底下进行一个修剪就可以了， 然后剩下的就是我们偏移进去啊，连线就可以了啊，你学会了吗？记得点赞，关注，收藏，老师每天更新 cad 小技巧，谢谢大家。

找到框，选择拱行，直接在空白处点击双击对应数字，更改框高拱高， 接着连点两次弧形框，点击生成弧长中艇，根据需要可以设置圆弧等分或是二阶圆弧，也可以在拱形里直接添加内圆弧，点击重艇属性里可更改弦长弧高以及竖挺个数， 添加一个矩形框，接着设置圆弧顶，选中圆弧可设置隐藏底框，根据需要更改连接方式和补充其他部分。 框内选择立面圆弧框，点击空白处可以自行切换内外弧以及胡面，可人为添加胡面效果以及更改拱高和弦长，补充中挺和开扇。

我们看一下这个圆弧命令怎么去用， c、 a、 d， 我们输入 a 空格，然后呢我们选择起点，选择中点，再选择端点，这样一个圆弧就画好了，那么它在平面的一个应用基本上就是这样子， 我们在画平面弧形楼梯的时候会用到，然后呢在画立面的时候也会用到，像这种弧线他是怎么画出来的？我们用圆弧命令操作给大家看一下，我们输入 a 空格， 一下，两下，三下，我们重复上一次命令是按空格键，空格一下，两下，三下，然后 再空格一下，两下，三下，一下，两下，三下，我们照着这个顺序步骤就一直往下操作， 这个弧线很快就会画好 看，这样不是已经画出一边出来了，我们把另一边也画一下， 画到这个位置的时候呢，可以把它剪掉，因为这上面部分看不见，那这个就是 cad 弧线的一个操作应用。

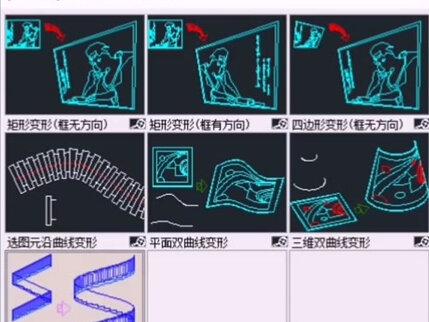

cad 学会这一招，一秒绘制弧形楼梯 lg 空格，点击确定捕捉楼梯两个端点，再次捕捉楼梯两个端点，输入 tf 空格，选择曲线投影变形， 然后框选图形空格，点击画好的圆弧，上方任意点击一点，这样弧形楼梯就画好了。鹅鹅鹅，学会了，老板又要表扬你。

大家好，本年的课程内容是创建弧形坡道。好，我们来看一下往期的考题，他的要求是根据如下平面图以及立面图，基于结构板建立两百七十度坡道模型， 那坡道厚度为两百毫米厚的混凝土强度呢，是取 c 三五，那么最后将我们绘制好的模型 是以弧形坡道为文件名进行保存的。好，接下来呢，我们给大家详细的去介绍一下，他有平面图以及有立面图。好，首先我们看一下平面图， 这个三千毫米的，他指的是我们的模型的宽度，七千毫米，他指的是我们的幻镜的半径，那四千毫米呢，指的是 我们的模型的内径的半径。最后看一下立面图，那这个三千六百毫米的，他指的是 模型的顶部，然后呢到模型的底部，他的间距是三千六百毫米的。好，我们打开一下软件， 当我们打开了软件之后呢，建议大家要选择一下结构样板来进行创建我们的弧形坡道。好，我们可以切换一下，在标高一来进行绘制， 他的题目要求是我们要以结构板来进行绘制的。好，我们选择结构楼板。选择好了结构楼板之后呢， 我们可以选择这个编辑类型重新呢给他取个名称啊，比如弧形坡道两百毫米厚， 按相确定，同样我们可以在结构对应的编辑 可以看到我们的厚度呢是三百毫米厚的啊，所以因为我们的弧形铺上是两百毫米厚，所以呢把我们的厚度进行 改一下，他的材质呢是 c 三五的，我们选择按类别，他会出现一个小方块，再选择这个小方块， 我们可以选择新建材质，他会出现一个默认为新材质好，我们可以在鼠标右键选择重命名， 取名为混凝土 c 三五，那么建议大家呢，我们的材质的名称呢，一定一定要和我们的考体的名称要一致的，这样我们才能够得分。 我们的名称已经取好之后，选择这个外观，双击这个替换此资源，哎，他会出现一个资源浏览器，好，再双击这个外观，同样找到混凝土， 那么混凝土里面的材质呢，大家可以根据自己的喜好来进行选择，比如带有实料的好，最后双击这个箭头就行了，按下确定 我们的材质呢，已经添加好之后，我们可以通过圆形来绘制坡道，他的外径是七千毫米的， 同样我们还是以圆形来绘制，把我们的十字光标放到这个中心处，他会显示一个紫色的圆，好，再单击一下往外 移动，同样输入四千毫米。输入完之后，我们可以通过参照平面来进行做一个辅助工具， 因为呢，我们的坡道是两百七十度的好，所以呢，我们可以通过这个到这个线， 他为两百七十度。接下来呢，我们可以通过边界线来进行拾取我们的参照平面。好，最后呢，我们可以通过拆分涂圆分别呢拆分 我们的外径和内径，或者说我们直接输入 sl 快捷键也是可以的。好进行拆分，拆分好之后，我们可以通过修剪的工具， 最后按一下完成编辑模式， 这个胯腔符号呢，我们可以进行删除掉。好， 同样我们选择这个版，我们不勾选其中飞行模型，接下来我们切换一下三维式图， 视觉样式调一下为真实状态。接下来我们可以对我们的这个坡道呢来进行添加一些高度， 他的方法是选择这个版之后我们选择修改字头圆，好，可以看到他的边界处都有四个点，好，我们选择这个点进行框选， 拍完之后他有一个零，好，我们选择这个零，因为他的他的 到一些顶到底是间距是三千六百毫米的，好，我们可以输入三千六百毫米按一下回车，同样这个也是为 三千六百毫米的按下回车，最后按一下返回键就行了。接下来我们可以通过高程 来进行测量一下他的顶部是不是三千六百毫米，他底部是不是为零。 我们的弧形波道已经绘制好之后呢，接下来我们开始进行保存，那么保存我们可以在快速旁边工具栏里选 保存，或者说在文件里选择保存都是可以的，好选择保存，在保存的时候呢他说我们的文件名呢是弧形坡道， 文件名已经取好了之后，到时候呢我们可以根据题目的要求把我们的模型呢放到我们的文件夹里边， 比如桌面，好，最后按一下保存就行了。本节的考题呢已经讲完了，接下来呢给大家做一个课程回顾总结。打开课件 我们可以看到我们通过他的圆形来进行确定他的外圆尺寸，还有他的内圆尺寸，最后呢我们以参照平面来确定他的二百七十个弧形。 我们的模型已经绘制好之后呢我们选择一下修改紫图源，把它的距离呢来调整一下。好，最后 我们可以通过注视选择高程点来进行标注，看看他的高度是不是为三千六百毫米的。好，谢谢大家。

你知道我们的异形空间或者是弧形空间，如果要是表达立面的时候，是应该画他的一个投影面还是展开面呢？那么今天我们就来分析一下我们关于异形空间或者是多边形空间的他的一个立面的一个表达的一个效果，比如说这种弧形的空间，对吧？ 我们在做他的立面的时候，该画他投影面呢？还是画他的一个呃，展开面呢？包括你看我们这个八角窗，其实他也存在这种问题，那就来看一下多边形或者弧形空间，应该立面应该是该画他的投影面还是展开面呢？ 我们来看一下这一个，其实我画的这一幅图其实是他的一个投影面，那么我们来看一下投影面积，投影面是怎么来得到的？我们就是这种从，也就是从这种角度，前视图上的角度去进看他，对吧？你看他都是可以对应的上，也就是说我们的投影面， 你可以投影的立面其实可以理解成他的一个前视图，我们看出其实就是这个样子得出来的。那么我们的展开面积呢？展开面的话，就是把这个我们这个弧形的这个异形的空间每一个面全部都展开展开画出来的这样的一个立面。 我们拉下尺寸可以看得出来，展开面的话，他就是其实是把他每一个面全部都展开，嗯， 就是把他每一个面都展开得出来的一个立面，其实这个样子对他的尺寸应该是对应是这个样子的。那我们来测量一下他的我们展开面的一个立面的尺寸 得出的，其实我把它调整一下，等一下你看我们得出的结果就是这样子的，那么到我们的投影面的立面，我们来再来看一下它这个立面， 你看投影面就是这种，对吧？我们表示一下他这个厘米尺寸， 这就是投影面立面。 嗯，你看我们尺寸都是对的上的，所以说这就是我们投影面立面与展开面立面的一些区别，还有他的画法。对，但不管是用投影面 还有展开面，我们都要，都要，就是把它精准的表达出他的一个尺寸还有材质就可以这两个，这两种面是每一个公司他的要求不一样，我们可以根据公司的还有一些项目的要求来进行具体的选择，他的到底是该用投影面还是展开面？
