算王如何打断一根测量线

不限超过范围怎么打断？试试智能打断，要测量这个区域， 使用右键菜单中的面积含弧线功能，鼠标变成回，点击选中弧线，只想要这一段，只需左键点击这个点，弧线就能自动退回到这个位置。接着选择剩余线条，闭合后就能得到面积 连续测量功能同理，再看看另一种操作，先选中其他线段，在遇到超出范围的弧线时，如果想要左侧部分，就再拐点左侧，点击弧线，就能智能选择左边的部分。 当最后一根线超出范围时，可以直接右键闭合，或是点击要闭合的点，就能自动退回并闭合，智能打断弧线，就是这么智能又减变。

一个视频教会你如何在现场直接算土方，并且算的精准度呢？跟 case 基本一样，上海没有基坑，咱们就以这个坑为例。第一步，我们先使用点测量呢，采集一下边界线， 后期呢计算方便画范围线，这个坑呢是有一个上下坡的，那这个坡呢，有一个很明显的分界线。第二步呢，咱们就把这个分界线给采集一下。采集地线线呢，是为了更好的模拟出真实的地形，如果不采集的话，那真实的地形模拟出有问题，那算出的量也会有偏差。 这个上下坡是一个缓坡，为了更精准的模拟出这个真实的坡，我们在坡中间再采集一圈。第三步，在进坑中间的区域呢，也要采集一些点，根据实际的地形起伏进行采集， 平面呢可以少采集几个，但是你看中间这个土堆啊，一个面就得采低中高采集三个点，转转圈才四面。采集完之后，我们进行图方计算点 新建，输入任务名称。计算方式呢，选择新增的这个土堆或基坑，选择表面文件，咱们新建一个输入面名称， 选点就点击酷选，选择所有采集的接通点，点击地形线，我们点击 cad 画图，把地形线画出来，在绘制里面选择多段线，连接所有采集的地形线点， 点击确定，建立好后点返回，选择咱们新建的这个地形线，点击确定。下面范围线呢，也是一样的操作，使用 cad 画图绘制多段线，绘制出来这个范围线， 确认后选择这个范围线，再点击确认，然后就可以看到建好的三角网模型了，我们需要仔细检查一下三角网有没有错误，像咱们这个范围线这个边啊，有多余的三角网咱们就可以进行删除。 五、没问题之后呢，再点击确认，然后选择咱们刚才建立的面文件，点击接受，就可以算出这个基坑的量了。我们把这份数据同样用 kiss 算了个结果，满足精度需求。

今天葛老师教你用好 cad 的 打断功能，我们在使用打断功能的时候，可能会发现啊，我们使用 pr 来分割这个键条啊，我们在这里输入一个我们想分割的距离，比如说五百，然后呢，我们来测量一下啊，会发现呢这个数字呢，有时候，哎，它是不正确的。教你两个正确使用的办法啊， 第一个呢，我们打断的时候， br 选择这条线的时候，我们直接在这里输入零啊，就可以把它呢打断在原地了啊。另一个办法呢，我们在打断的时候呢，输入 br 啊，选择它，然后呢，我们输入艾特，艾特五百，然后 tab 输入零，这样的话呢，我们就可以精确打断了，精确打断的数量绝对不会再出错了。这个方法你学会了吗？可以回去试一下，这样你就能更好的使用打断功能了。

昨天管网那个活我不干了，谁能干找谁去吧！你咋的了？昨天不还说多干多赚来着？那个图纸光监管就要三百多个，还有那个勾槽土方，半个月都算快的了，刘总让我三天搞定他懂不懂啊？用 ai 识别，直接汇总出量不就行了？ 看我的。首先，导入图纸之后呢，需要我们一不小心点开 ai 识别平面图框，选需要识别的图源区域，尽管图源就刷的一下生成好啦。接着瞄准按管去布置沟槽这个功能，选好管道，鼠标一点，沟槽立马布置到位。 除此之外呢，还能自动判别顶标、高铜槽、多层回填、多级沟槽，连管道站的体积都贴心帮你扣掉。最后呢，是个你知我知的步骤，汇总计算报表里管道和沟渠的土方量，直接轻松拿捏。还想学什么开挂技能？评论区留言吧！

隔盏灯管线算亮，两个之路一起算，通过更改属性 w 值区分末端即可快速出亮。 软件操作一下，在本图中有 w l 一之路， w l 二之路， 需要将两个之路算在一起。在数据添加页输入名称、单位分布系统等信息， 我们需要将 w、 l、 e 和 w l 二算到一起之路名称确认一下。 计算规则， x 乘以 w， 相关项线走管 x 加 y 乘以 i， 再乘以 w。 然后采用 ctrl 单支路布线的方法，按住 ctrl 框选测量线，两个支路就都被识别出来了。鼠标点右键选中当前测量图，原 在属性中把 w 值都改成二，然后添加工程量。也可采用管线算量三步走方式，列项以后结合分级表进行后补。 末端处需要单独处理，选中最末端的支路测量线，把 w 改成一， 可以按 ctrl 选择多个末端，统一将 w 改成一，我们就把隔盏灯两个之路的亮都算出来了。以上就是隔盏灯管线算亮方法。

cad 精准打断命令 br 我 们输入打断的命令 br 加空格，选择要打断的直线，然后命令行找到第一点 f 加空格，比如第一点是我的直线中点，然后往右打断三十的距离，我们输入三十加空格， 这个时候 d l i 一 次空格测量两点之间的打断距离就是三十，你学会了吗？点赞关注收藏，跟着魏老师学 cad 测量两点之间的打断距离就是三十，你学会了吗？点赞关注收藏，跟着魏老师学 cad， 专注职业教育二十年， 魏老师在每天晚上的七点到八点半，九点到十点半两场直播给大家讲课，所以大家可以想要系统的跟着魏老师学 cad 的 话，可以锁定我的直播间。

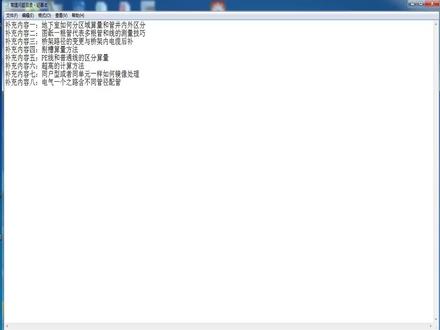

我们说一下地下室如何分区域算量和管井内和管井外怎么区分，实际上他们两个呢，所用到的功能都是一样的，我们打开一张地下室的图纸，咱们正常算的时候呢，是不需要考虑分区的问题的，就正常识别，正常计算就行了。等我们都算完以后，所有的长度、个数，所有的东西全部计算完以后，像分区这一块，由于 分区的界线不清晰，有可能是一条线横跨两个区，所以说呢，我们提前呢需要用测量尺做个辅助线，比如说咱们这个车库分一个 a 区和一个 b 区，我们按分界线做画个辅助线，然后咱们看一下这个桥架是横跨两个区， 包括这边这条线也是横跨两个区，以及其他的测量图源好多都是横跨两个区，所以说像这种情况啊，我们需要给他打断一下，做完辅助线以后，然后执行这个鼠标选择状态，旁边下拉菜单，里边有个测量线，打断点他，然后直接选第 三个条件，打断和当前测量线相交的，以平安测量线点确定，这样的话我们再看看他的相交点是不是就已经断开了，每一个相交点处都会断开，包括桥架也会断开，桥架里面的线呢也会断开，你看是不是这样的话，就分清楚了这个界线， 然后我们再切换到鼠标选择状态，旁边下载菜单，里边有个区域选择这个工具，沿着这个绿色的分界线进行框选，我们要选中这个一区的部分，我们就分界线以上的部分，我们就在区域选择这个工具，沿着这个绿色的这个边线呢，下边一点， 然后进行锁引，锁引框选，这样的话他可以框选不规则的图形，就是异形的。这种 区域咱们要选择上面，我们就在这个绿色的线分界线下边一点，压着这个线走，就在这个线的右下边一点就行。意思就是尽量的把我们 就是分界线以上的部分区域啊，尽量给他选全了啊，咱们这样的话是容易是选的更全面一些味道。然后这边呢就可以大胆的去框选完了以后点确定， 你看他是不是把咱们这个上面这部分区域就精确的去选中了。然后我们右键拆分工程量，再拆分工程量对话框部位照打上对勾写上部位的名称。地下室防火一区点重新设置， 这样的话防火一区的所有的个数长度都帮我们拆分出来了，这个时候我们一双击他只关联防火一区部分的，如果我们要拆分防火二区的也是一样的步骤，用区域选择这个工具，沿着这个边 线的就是分界点的，我们要选择下边这部分，尽量把下边选全，我们就沿着这个分界线的啊，上边一点压着这个线走啊，不要不要往上多了是吧？往上多了会把这个一区的 部分也会选中一部分，我们就压着这个线的外边一点是吧？意思就尽量的还是把这个二区的给他尽量的选全 好这边， ok， 然后点确定右键拆分工程量就可以了。点拆分部位写上地下室防火二区，点重新设置， 这样的话他又把二区的单独的帮我们拆分出来了，然后原来的数据就没了，就被咱拆成两两两个分区的数据了。这个辅助辅助线拆完之后就没啥用了，选中当前测量，就把正在测量的这个辅助线选中了，然后再给他删除掉就可以了。如果咱们要区分 管颈内和管颈外的话，道理也都是一模一样的，我们就拿这个控制室来举个例子，比如说我们要区分控制室内控制室外，首先测量的时候还是不用管完了以后，我们拿拿辅助线呐，把这个该打断的地方啊，做个辅助线，需要打断的地方都该做个辅助线，完了以后还是点这个测量线呐， 断功能选第三个条件，点确定，给他打断完以后，我们再进行框选就好，选了用这个区域选择功能，然后或者是这个把这个消防控制室内全都给他框上 点确定，然后右键拆分工程量部位呢？你要是这是管警的话，咱们去写管警内是吧？如果是哪个房间的或者哪个区域的，咱们写区域的名字也行，比如说控制室，写上名字以后，点拆分工程重新设置， 大家看一下是不是他就把这部分单独的拆分成控制室这一部分啦，你看是不是他只关联这部分控制室这部分的测量图源。像我们分一层二层 a 户型、 b 户型这个一区二区包括咱们管理内、管理外，地上地下，全部都是用这个拆分工程量来进行拆分就可以了。

后面一个像我们这个打断打断命令，他，实际上这个打断有两个，一个是打断于线，一个是打断于点他是什么样的一个概念呢？我们来看一下。首先这个 br 打断这个打断线，这就是你点一下，然后再点一个地方，在中间这一端就被打断了， 就相当于是一个整的就被你把中间这个地方挖掉了。那么另外一个 kl 这个 kl 是打在雨点， 你选择这个，这就是打断雨点，那这个很多人会觉得打断雨点不是更好一点吗？实际上并不然， 比如说我现在这两条线，我要以中间这个地方作为打断，我现在要打断这个绿色线，那用 kl， 你选择他回车点一下，那么有可能打断的是这个有，可 你打断的是这条线，你比如说现在我要打断白色这条线，那么 k l 选择白色的再回车，那么你看白色的依然没有被打断，我们打断的还是这个绿色的，所以说有的时候这个并不好用，那我们就直接什么呢？用 b r 把这把打断，然后一 结合我们的延伸命令 ex 回正两下，把它延伸过来就可以了。这个的话是没有什么技巧， 主要就是看我们怎么用。另外补充一点这个打断命令 b r 打断命令，先点一下，然后第二个点，你不要点太多了，点太多了这个打断的就比较多，所以说第一个你输入这个命令的时候，第一个这个选择他是没有捕捉对象的，那没没有捕捉对象， 你可以随意的选择某一条线，然后再打断，那么前期这个点就是第一次选的那个点，你不要选太多了，也不要选太少了。
