钣金件箱体如何画图
老师老师你这个钣金电箱是怎么做的？来三步教你绘制这个钣金箱体。首先我们新建一个零件，点击上方的机体法兰，然后选择上市基准面，在这里我们绘制一个句型，绘制完成之后，然后退出草图，进入到钣金的界面，我们直接点击对勾， 完成之后，然后选择上方的斜接法兰，我们选择这个面，点击直线命令，我们在这里绘制一个斜接法兰的样式，绘制完成之后，然后退出草图，进入到这个界面。我们依次选择这三条边线，将这里的法兰位置修改为在材料外，然后点击对勾， 你看这样一个钣金相继就绘制完成了。老师你这个方法真是又快又好用。微想跟你学 sw 怎么学？你可以看一下这本 sw 二零二零从入门到精心的书籍， 它包含了零件设计、曲面设计、钣金设计、特殊操作、装配体设计、工程图设计、动画制作，还有九百分钟的同步视频讲解，七十多个案例分析。将这本书带回家，你就可以学会 sw 软件。
粉丝8.4万获赞19.0万
相关视频
08:50查看AI文稿AI文稿出一期钣金配电箱的教程，分为上下两个部分，上部分讲解如何绘制箱体，下部分讲解如何绘制门以及制作装备体，感兴趣的小伙伴可以关注收藏起来了。 画之前先来观察一下这个箱体，他的左右两侧分别有六个百叶窗，下面还有一个通风孔，背面还有四个下腰口。 点击钣金，选择 gt 法兰，选择前视基准面，在这个地方要绘制一个中心矩形，中心点就选择圆点， 再点击智能尺寸，这里的尺寸为一百八十五，这里的尺寸为一百九十二，点击退出草图 钣金参数，这里输入一，其他的地方默认就可以了。点击确定，点击衔接法难，选择长方形侧面进行绘制， 绘制出这样的形状，点击制冷尺寸，这个点到下面的距离为八十，这里的距离为二十，这里的距离为八。点击衔接法兰， 把这四个边线都给选上，法兰位置选择第一个间隙呢就输入个零点二 就好了，把这里的使用默认半径给去掉，因为我们刚刚的版后是一把这里改成一，点击确定。接下来再把左右两侧的百叶窗给画出来，点击这里的设计库，选择第一个左侧的小三角， 再点击 forming top， 左侧的小三角，选择这个。 lawrence 把这个百叶窗的成型工具拖到这里的侧面。啊，现在这个百叶窗啊，它是朝里凹的，我们需要它向外点击一下这里的反转工具，现在呢是竖着放的，要让它 平着放在度数这里，输入两百七十度，再点击一下位置，点击支撑尺寸，上面的线到这里的点距离为四十，这里的 线到这里的点距离也为四十，点击确定，再点击特征下的线性正列在方向这里任意的选择一条竖直的线就可以了， 数量输入六，距离十，不要动，再点击特征横面选择这个百叶窗，点击确定，那么右侧的百叶窗就绘制完成了，再点击这里的镜像， 在基准面这里啊选择右式基准面，选择这里的特征，把百叶窗给选上，点击确定。 接下来再把背面四个下凹孔给制作出来，再点击设计控制里，选择这个鹰 boss， 选择第二个，把它拖到背面，再点击这里的位置，在背面再点三个出来，再点击支撑尺寸，中心点到上部的距离为二十五， 左侧到中心点的距离也为二十五，下面的这个点也一样，横向纵向的距离都是二十五。 再选中这个点，再按住键盘上的 ctrl 键，选择这里的圆心，给他们一个水平，再选择这个点，再按住键盘上的 ctrl 键，选择这里的 点，给他们一个数值，再选择这里的点，选择这里的点，给他们一个水平，再选择这个点，按住键盘上的 ctrl 键，选择这个点，给他们一个数值，点击确定，点击确定， 那么四个下压孔就绘制完成了，接下来再绘制通风孔，选中这个面，点击草图绘制，点击原命令，在这个地方呢，要捕捉这里的终点， 会看到有一条线绘制呢圆，一共呢绘制四个圆，都是通过这个大圆的圆心， 再点击制成尺寸，大圆的距离为四十五，第二个圆的距离 为三十五，第三个为二十五，最后一个为十五。 点击直线命令，捕捉左侧的象限点，再连接右侧的象限点， 点击这张尺寸，点击圆心，再点击下面这个距离，这里的距离给一个四十，再点击线性正列下的圆周，正列在实体这里选择这条直线，把参数这里的点给他删掉，选择圆心的点， 在数量这里输入八个，点击确定，点击退出草丛，再点击钣金下的通风孔命令， 他会自动捕捉，点击金命令，把这个直线给他选中一下， 现在筋的宽度为五毫米，有点宽改成二，再点击这里的易量，把这三个圆给选择一下， 点击确定有通风口就绘制完成了。接下来再绘制连接门的荷叶，选中这个面，绘制草图，绘制一个矩形， 矩形的这里尺寸为六，这里的尺寸为十， 这里的点到这条线的距离为十，这条线到这里的距离为六十。点击特征下的拉伸出台， 在厚度这里输入八，点击确定，再点击圆角命令，在类型这里选择第四个，第一个面选择这里，第二个面选择这个，第三个面选择这个地方，点击确定， 再点击上面这个面，绘制草图，绘制一个圆圆心，就捕捉这个圆弧的圆心， 这个圆的半径为三，再点击特征下的拉伸出台， 往上拉伸两个就可以了。点击确定，第一个荷叶就制作完成了，在正列一个，点击正列 方向，任意的选择一个竖的线就可以了，数量为两个，距离呢为六十五， 在选择特征和面，在设计书中选择凸台，圆角，凸台，点击确定。这样的壳体，嗯，箱体基本上就绘制完成了，点击钣金，点击展平， 呃，是可以展开下料的，再把它取消掉，再点击这里的，再点击这里的边际颜色，在外观这里选择金属，选择钢，选择这个涂刷钢， 双击一下就可以了，再点击编辑颜色，给他一个黄色，点击确定绘制完成以后呢？把它保存一下，名字改成箱体， 点击保存上半部分就到此结束啦，我们下半部分见。
4604平夏讲solidworks
05:28查看AI文稿AI文稿大家好，这一期我们一起来绘制一个可以展开的钣金箱体。首先我们新建一个零件，选择上市基准面，进入草的位置，启动矩形命令，选择中心矩形，绘制一个矩形， 标注矩形的长度为二百六十，长度为三百八十，启动拉伸命令， 拉伸高度一百，点击确定。启动倒角命令，输入倒角尺寸五十，选择这条边线和这条边线，点击确定，点击上面这个平面，进入 位置，启动等距命令，等距距离二十，选择往里等距，点击退出草图，点击特征曲线分割线，点击这个面，右键确定。 选择抽壳命令，抽壳厚度一点五，点击这个面，右键确定好，现在就已经抽壳完成了，点击钣金，选择切口命令， 点击这里的边线方向朝向短边，下面都是一样的步骤，全部朝向这一边切口缝隙零点五，点击确定 好，现在就已经做好了这个切口，点击上面那个平面进入草的绘制，启动直线命令，点击第一点， 绘制一条水平线，然后继续往下拐一点，退出直线命令，启动拉伸切除，切除深度一点五毫米，薄臂特征，打钩厚度零点五， 点击反方向，点击确定，点击拉伸切图，按住 ctrl 键选择前视基准面，点击特征镜像右键确定，按住 ctrl 键选择右视基准面和镜像特征，继续点击 镜像命令，右键确定好，现在四周的豁口都已经做好了，下一步点击钣金，点击插入折弯， 选择这个面，点击确定，点击确定好，现在我们这个钣金就已经转换完成了，可以展开看一下。 好，我们继续下一步，点击特征，瞄准线性阵列下面的小箭头，点击一下，找到填充阵列，填充边界，选择这个面环间距选择五，实力间距五， 编辑也输入，选择生成原切圆的直径， 输入三，点击确定。好，现在就做好了一个通风口的效果。下一步点击设计库，找到成型工具，选择这个成型工具，拖入到我们这个面上，现在方向是反的，我们点击反转工具， 选择位置，启动智能尺寸，标注这个距离为八十，数值距离为五十，点击确定，点击对勾。 好，现在就在这个面上给我们做出了一个摆装的效果。下一步点击线线阵列方向，选择这条边线特征和 面，选择这个特征距离，输入二十五，数量九个，点击对勾。好，现在就阵列出来了，继续点击阵列特征和前十基准面，选择镜像，点击右键确定， 选择这个面，点击进入草的位置，启动圆面面，在这里绘制一个圆，标注圆的直径为五，继续标注圆到上面这条线的距离为十一， 到右边边线的距离为十一， 选择前视基准面框选这个圆，点击镜像实体， 继续选择右式基准面，按住 ctrl 键选择这两个圆，点击镜像实体。好，下一步启动拉伸切除，切除厚度一点五，点击确定 好，那么到这里我们这个钣金箱体就绘制完成了，可以展平看一下，那么这期视频就到这里，关注小白，分享更多 sorrocks 绘图技巧，我们下期再见。
351SolidWorks小白
04:06查看AI文稿AI文稿今天我们来画一下这个钣金建模型，这个很简单就搞定了， 点新建，选择一个话筒模板确定，选择前视基准面草图，然后隐藏基准面，点击直线，从这里开始画线，差不多画几条这样的线都可以， 选中这两条线给相等约束，标注这条线长度一百五，这条线长度九十，这条线长度一十二，选中这个点和这个点给水平约束，然后点钣金集体法兰深度，给个一百 板后，给个一折弯，半径一点五，放大观察方向，向外点这个反向，然后打勾， 选这一个面，绘制草图，点矩形，像这样随便画一个矩形，标注这条线和这个边之间二十六，这条线和这个边之间二十，这条线长度六十， 这条线长度五十像这样，然后退出草图，点特征曲线，分割曲线，选这个草图和这一个面，然后打勾，选择填充针列边界，选这一个面，布局选择这种类型 列间距，给个五行间距，也给一个五边距，这里给个二特征和面选择生成圆切，将这个孔的直径改为四，然后打勾，选择这一个面，绘制草图， 从这个边中点到这个边中点画一条线，点圆，以这个线中点画一个直径六十的圆点，等距实体间距给个七，选这个圆，勾，选反向打勾， 再点等距实体，选这个圆勾，选反向打勾点圆，以线的中点画直径十八的圆，再点中心点线，以这个线中点到圆上画一条线，再从这个线中点到圆上画一条线， 然后点标注这条线和这条线角度四十五度，这条线和这条线之间九十度，最后像这样的草图，然后退出草图，然后点钣金通风口边界， 选这个圆，精选这条线和这条线经宽度给个二点五，一量选这个圆和这一个圆，填充边键，选择这一个圆，然后打勾，点击边线法兰，选这一个边，拖出来，再选这个边和这个边 法兰长度给个十三。尺寸类型，选这种法兰位置，选择第二种，然后打勾，再选这一个面朝图，从这个边中点到上面画一条线， 再从这个边的终点到这个边画一条线，点矩形在这个边像这样画一个矩形，点圆，在这里画一个圆，标注这条线长度十六，圆心到这个线为八，这个线到这个 边尺寸为四，圆心到这个线距离给个五，这条线长度给个十框，选这些对象，点镜像实体，再点镜像实体，选择这些对象镜像轴，选这条线 打勾，然后点钣金机体法兰，然后打勾，然后点边角断裂的边角长度给个二点五，然后选择上一步钣金薄片的这些边线， 最终像这样，然后打勾，最后隐藏基准特征，给模型一种外观颜色，然后展平，看看效果就搞定了。你学会了吗？关注老万主页，有更多精彩内容！
4959SolidWorks老万
03:24查看AI文稿AI文稿如何将这个实体模型转换为钣金并拆图下料？看完视频你也可以 later。 首先我们打开这个模型，然后我们对它进行一个分割，点击这个面，点击绘制草图，点击一下正式，然后切换一下显示方式，然后要分割的面我们绘制一下，选择直线， 然后沿着钣金的内壁，我们给他绘制这样一个草图， 这一侧也一样啊， 然后我们来切换一下显示样式，然后点击曲面，选择拉伸曲面 方向呢，给它切换到这一侧，然后点确定，然后我们点击直接编辑当中的分割裁剪工具呢，我们选择刚才做的两个区， 然后点击一下切割实体，然后再选择这两侧需要拆出来的这个实体，然后点确定，接下来咱们点击删除保留实体，然后选择刚才这两个曲面， 然后点确定将它删除掉。那接下来呢就是一个转钣金操作啊，点击钣金命令，选择转换到钣金 固定面，咱们选择内侧的面，然后板厚的话就一毫米，折完半径设置为零点二啊，折完系数这一块，咱们给定他一个折完扣除就可以，然后参数的话根据你们那边的需要来选择，然后依次选择折完边线， 然后点确定，那这一块呢就转好了，咱们再来看一下这一侧， 同样是点击转换到满级，然后依次选择中文变现， 点击确定，然后再将刚才隐藏的这两块呢给显示出来，那这两块板呢，咱们也给他转一下钣金啊，然后点击转换到钣金固定面呢，这次选择外侧的面，然后折完边线，依次点选就行了， 那需要注意的是，这一次呢，折纹系数给他设定为 k 因子，比如说咱们任意给一个给定零点三，然后点确定，那这款板子就转好了，这一侧也一样， 点击转化到钣金，然后固定面选的六面，选择这两条折纹边线，点击确定。好。那现在这四个实体呢，都转化为钣金零件了啊，咱们可以 展开来看一下有没有问题，选择左侧的这个平行摆式，依次给他展开看一下。 好，那这样呢，这个整个转钣金的过程就完成了。如果你也想学习钣金设计， 可以看一下我录的这套 sologus 钣金设计课程，课程包含了所有钣金命令的讲解，钣金加工工艺介绍，折弯参数的设置和计算，当然还有多个钣金设计和拆图的案例，以及钣金设计近期案例的讲解， 并且还赠送钣金设计计算的表格以及钣金配套的技术资料，当然还有咱们的安装包以及详细的安装步骤，所以想学习的同学赶紧点击下方的链接领取优惠券，报名学习起来吧！
485万象爱机械
04:11查看AI文稿AI文稿这样一个钣金键怎么画？三分钟搞定，我们选择钣金中的机体法栏，选择前四基准面，先绘制一条中心线作为构造线， 然后画一个圆弧， 接着绘制直线， 再添加一条水平的中心线，我们镜像选择这两条线，镜像一下，点击确定，标注尺寸，这里的半径二十， 这两条线的角度九十度，这条直线长度四十， 这条是四，然后添加几个关系，这两个点 合并，这条线和这个圆心重合，点击确定 这里的方向，我们给两侧对称七十，然后钣金，我们让他往内点击确定，接着我们选择边线，法兰，选择这里这条边线，再点击这里的编辑法兰， 我们把这条线往内拉一点，这条线也往内 拉一点，这条线把它删除掉，绘制一个圆弧， 标注尺寸，这条边到这里十四，这里的半径十，这个圆心到这里十四，中间再给他添加一个圆， 直径五，完全定义，我们点击这里的完成， 然后选择这里面的镜像基准面，前视基准面，点击确定，再次镜像 基准面，上市基准面确定， 然后我们选择钣金中的展平，选择这个面收紧折弯确定， 再选择这个面进行草绘，先绘制构造线， 再绘制一个圆和一个直槽口， 标注尺寸 y 五， 这里十，这条偏也是十，这个圆心到这 边的距离为二十，然后添加几个关系，这条边的终点和这个圆心水平，这个终点和这个圆心竖直， 然后我们再次镜像，选择这个圆轴，选择他，点击确定，再次镜像选择他们三个 镜像头，选择他确定退出，然后我们进行拉伸切除，选择完全贯穿，点击确定， 再次选择钣金中的折叠，点击确定，这样这个钣金就绘制完成了。
2283SW老江
18:13查看AI文稿AI文稿今天我们画一下这样的一个配电箱，这个配电箱主要有三部分组成，一部分是这个箱盖， 这个箱盖还有这个箱体 啊，这个箱体上面有这个百叶窗，还有这个通风口。第三部分是活液连接箱盖跟箱体的，我们今天主要是先换一下这个箱体， 我们新建一个零件， 修改一下绘图标准，国标尺寸的精度是零点一，选择前世基准面绘制草图，绘制一个中心点的中心矩形， 然后标入尺寸 四百乘以三百，然后选择特钣金当中的机体法兰，机体法兰的这个厚度 厚度，我们把它这个半径的厚度是一毫米， 然后其他的都是默认的确定， 然后我们选择边部的面，选择正式 在这个面上我们画一个草图画直线， 然后标注尺寸， 高度是二百 上，上边的这个尺寸是这个宽度是二十五 八毫米。 这样的一个草图做出来了，我们选择钣金当中的 斜接法兰， 姐姐 法兰 看一下，我们选择他出来了一个这个法兰的位置，我们选择第一个，看第二个效果是我们选择第一个 法兰的位置是朝里，我们修改一下他的半径是折弯的半径是一毫米，间隙斜接法兰的，他这个之间的间隙是零点二五， 然后我们选择其他的边线， 他这个折弯的这个形式，嗯，朝里就可以，因为我们的尺寸是外部的尺寸，选择选择其他的边线，生成法兰 这样的一个箱体的结构， 箱体的结构就是基本上就生成了，看他们之间有一个缝隙， 然后我们再做一下这个它的背部的一个 一个凸起的撑牙孔，我们选择设计个根据当中的 for million tours， 打开第一个， 然后把第二个拖动到这个箱体的表面， 第二个拖动，第二个拖动不行，必须一个一个的拖动， 然后确定， 我们 打开设计书当中再拖进一个， 这样就生成了两个这个撑牙孔，然后我们标注一下这个撑牙孔的位置， 然后乘压坑位置是我们让他保持一个在一条直线上 看点一下 啊，编辑一下它的位置，然后标注智能尺寸到边部的距离， pm 的距离，我们给它一个七十 到顶部的一个距离， inbox 距离八十，确定确定， 然后再把第二个坑的位置标入尺寸， 跟第一个坑的位置尺寸是一样的，到边部的距离也是七十，确定确定， 这样这两个坑的位置就承压坑的位置就确定好了。然后下面还有两个，我们用镜像 啊把它镜像出来， 这个孔在这上面不能改正他的大小啊，我们可以在这个设计术当中更改他的大小，今天我们就不给他更改了。然后我们选择特征当中的， 我们选择镜像， 静香的面，鸡爪面， 我们选择上市级软面，丁香的特征 就是这两个撑牙孔，确定，这样下面这两个孔也镜像出来了， 然后我们再做一下这个侧面的一个百叶窗，给他加一个百叶窗，同样是打开这个设计书当中的成型工具， 把这摆压窗的成型工具拖到这个面上，然后他这个角度不对， 我们要一个，要一个横着的角度，给它改到二百七十度， 这样就是一我们一个复合的位置，然后他是我们选择反转工具 让它在外面，然后我们确定一下它的位置，标注它的位置尺寸 到边部的距离是在中心上一百 到顶部的距离，我们给他一个 这个位置也差不多 一百，给它一个一百的距离确定， 然后我们把其他的这个百叶窗，嗯，用震裂的方式把它震裂出来，我们选择 特征当中的线性阵列，阵列的方向，选择这个箱体的边线，然后选择间距与实力数， 间距我们给他一个三十个数是六个， 特征就是这个百叶窗这个间距太大了，我们再给他修，让他缩小一些二十， 确定这样的一个百叶窗，这一边就做出来了，然后把另一边的镜像出来，我们选择特征当中的镜像， 镜下的鸡爪面，选择这个幼师鸡爪面， 镜像完成， 然后这个百叶窗就做出来了，有点小，也可以给他加上两排，这个今天我们就先不给他加了，我们做一下这个侧边的通风孔 选择画，选择这个侧面绘制草图， 绘制几个圆形轮廓， 绘制几个圆形轮廓， 绘制了五个轮，圆形轮廓标注尺寸， 第二个的半径是四十， 继续标注其他的尺寸， that's wonderful， 到底部的一个距离是 八十， 呃，没有完全定义，我们再标注尺寸，中心到边部的距离是一百确定，这样这个草图就变黑了，说明完全定义了， 我们然后再加再画一条通过这个这个圆的一个直线，就是这个金通风口的金， 然后我们选择这个线性阵列，圆周阵列，圆周阵列把这个数值的直线给他阵列出来六个， 选择阵列的点是圆点，等间距，距离是等间距是八个，阵列的数量是八个， 这样就可以了，嗯呐，这样，这样就可以，嗯， 其他的这个啊，还有一个半径 确定，这样这个草图就画出来了，然后退出草图，选择这个钣金当中的通风口， 我们建模通风口边界，选择外面的最外面的这个圆。 几何题，阵列的要阵列的要画，通风口的面就是这个箱体的侧面，然后圆角就是这个筋与这 这个圆之间，他有个圆角，这个可以改动，我们给他改成半径是一毫米尖尖就是这几个直线，选择直线， 然后这个一两一两就是这几个圆，选择 第一个圆，第二个圆，第三个圆， 这样这个增加就这个坑就就出来了。 这个医疗的 八度我们改成三毫米 前程边界，前程边界就是可以选择最里面的这个圆，也可以不选，这个应该是差距不是很大， 这个 g i 的宽度是五毫米， 这个不这个边界不能选择，就是选择最外面的这个圆，看一下，只有这样才能够成更 前程边界可以选择最里面的圆啊，他就有变化，这个坑就变大， 这就是这个通风口的基本的一些参数， 确定这样的一个通风口，一个通风口就建模出来了， 这就是我们这个箱体的一个建模过程。
06:32查看AI文稿AI文稿大家好，我是老王，今天分享这一个钣金箱体的整体建模方法，可以观察一下这个图形，难度不大，技巧满满， 我已经把这个箱体的整体的建模思路以及步骤都整理在了这一个课件 ppt 里面，有一百多页，有兴趣的朋友们可以领过去跟着妈妈练习，我依然的把它留在评论区， 由于时间关系，我给大家重点分享一下这一个成型工具百叶窗的制作方法。我们可以单击左上角文件新建，选择第一个国标零件模板，单击确定我们在前四基准面里边右键草图绘制，按着鼠标右键往右推，激活员工 工具，捕捉到我们的坐标圆点，随便推出一个圆给它，标注它的尺寸为二十回车，直接当地特征命令下选择拉伸凸台机体，输入八十回车， 也就意味着我们这个草图是二十的直径，高度呢是八十的一个圆柱，我们单击圆角默认十，不用改，选择它的整个面的边线直接打勾， 那么这样的一个主体部分我们就绘制完成。接下来我们在前视镜里面右键草图绘制， 由于我们这一个多配置的呈现工具经常会修改尺寸，我们可以沿用上一个步骤的他的实体的边线，那么设计图里边的话，以后我们改动这一个直径，那么他也会跟着进行切除， 我们可以选择这个边线单击转换实体引用。我们按着鼠标右键往左推，激活直线工具，捕捉到他的上面的线线点以及他的右端线线点，进入连线双列结束，对他进行修剪，剩下这样的一个扇形的一个区域，然后我们直接单击特征，命令下选择拉伸切除， 改成完全贯穿方向，给他反一下，勾选反侧切除，那么黄色的这个区域呢就会被他保留下来， 可以看一下，接下来我们对他这个边线呢进行一个倒圆角，由于他现在没有其他的面，是倒不了的，我们可以在这边呢右键草图绘制，继续的沿用他的边线，我们可以单击等距实体，输入五回车，在外围点一下，让他始终跟我们这 一个实体的这个边线呢保持一个五的单位，单击特征，选择拉伸突台机体，输入二回车再回车，这样的话呢我们就可以对他进行倒圆角，单击圆角，输入二回车，选择这个边线，记得打勾，那么他们的接触面的地方呢，就倒了一个二的一个圆角， 那么现在呢也可以制作同行工具，也可以直接呢再把这个底板呢给它切除掉，那我们可以在这个面上呢右键草图绘制， 继续的按着鼠标右键往下推，激活矩形工具，我们在外围随便绘制个矩形，让他超出去，按下游戏退出，标注一下这个边线，让他永远距离这个边线呢，比如说为二 下面这个边线呢，也是一样，标注离他的实体的边线呢，保持在二，然， 然后我们再拖动一下他这个角点，让他这两个线呢按住 ctrl 键给他们贡献的关系。左边的这边线呢也是一样，按住 ctrl 键跟实体的边线进行贡献，这样话就达到完全定义，直接单击特征，选择拉伸切除， 一样的，我们改成完全贯穿，直接打勾，那么这样的一个主体部分我们就绘制完成，接下来单机版机面下选择成型工具，停止面的话，我们选择这个面，去除面的话呢，我们选择底面， 然后插入点单击一下，选择他这一个蓝色的中心点，直接打勾，再打勾，那么一个简单的成型工具百叶窗我们就制作完成，现在他是一个八十乘十的一个尺寸，我们假设说要一百的也需要一百五的话，那我们可以单 记一下。第一步拉伸凸台这个步骤单击他，当他的尺寸显示出来之后呢，注意选中他右键，选到配置尺寸弹出的配置框里边，我们可以把这个默认的双击一下给他修改一下， 也可以不双击直接新增配置。这边我比如说给他改成一百，那么这边呢我们就双击把它数值改成一百， 再单击一下这个生成配置，给他改成一百五，这边给他改成一百五，对应的一个数字我再修改一下，这边改成五十， 这边呢也一样改成五十，那么这几个是我们新增的。好了之后呢，我们单击应用，单击确定单击配置里边，我们发现多了几个配置，把这个默认呢我们可以把它改一下名称给他改成八十， 这样画几个配置呢？我们可以来回切换一下，显示配置一百一百五，显示配置就是一百五，五十，显示配置就是五十。 然后呢做好了这样的一个成型工具之后呢，我们可以对他进行一个保存登记，文件选择另存为或者是保存在我们这个桌面里边，或者说你的文件夹里边，我们找到一个新建文件夹，改成成型工具，双击它这边的名称呢改成八十， 或者说百叶川带配置直接保存模式，不用改，直接单就保存 好。接下来呢我们把它关掉，把这一个呢也关掉，在他的主体版里面呢，我们测试一下有没有制作成功，我们可以单击右边的设计库里边我们可以选择添加文件位置，单击一下 成型工具文件夹来给他打勾，确定对着这个成型工具右键勾选成型工具文件夹，这样的话呢我们这个白窗就进来了，我们可以拖动他，在我们这个钣金的这一个主体里面松手， 他就进来了，我们可以改他的角度为零度，工具呢可以反转一下，让他朝外直接打勾，就非常简单的完成了。我们如果说对他进行修改的话，我们可以右键对他编辑特征，继续的把它配置里面可以选一下 一百确定对吧？它可以随时的去修改，这个学会了吗？关注老王主页，有更多数落 s 画图技巧。
2900Solidworks老王
02:44查看AI文稿AI文稿这个绑定键怎么画安排我们先看效果铲平看一下啊，没有问题，下面我们开动。 首先选择右视基准平面草图绘制，画一个边角矩形， 使用分割实体将这里割开，把左上角的两条线选中，切换成构造几何线，接下来给出应有的参数，标注一下这里三十一， 右边二十五，左边十。完成以后点击反金选项卡，选择 gt 法兰薄， 设定深度为一百二十五，两侧对称材料厚度一点五，内部阿角零点五， k 因子零点五，点击打勾。 接下来我们做这里的圆角选择，特征选择圆角，设定参数为二，选择要圆角的边， 选完之后点击打勾。最后我们把孔位切出来，选择这个面草图绘制，绘制一个槽口，选择直槽口，从上 上往下绘制，标注一下参数，按住上档键，选择上面的边，这里参数给到三， 同右边的距离也是三，然后是它的宽度给到五， 从上面按住上档键，标注到下面总长，这里给到十七。 左侧还有一个镜像过去，从坐标原点向上方绘制一条参考线，将右侧的对象镜像到左侧， 点击退出草图，在拉伸切除的时候，勾选上与厚度 相等正交切除，点击打勾。我们看一下暂停没有问题，你学会了吗？关注老万，学习 sorry works！
1002SolidWorks钣金老万

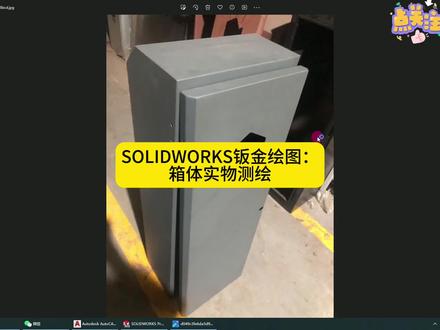

05:55查看AI文稿AI文稿这个是从客户那里拿回来的实物，一个大闸箱，客户是没有提供图纸的，那么我们现在要做生产图，要下要到激光那里，那么我们就要把它用三 d 图纸把它画出来进行拆分。今天跟大家分享一个我自己的绘制方法。 首先我会呃把它的外观大致画出来，然后再到三 d 找图进行绘制，打开三 d 找图，先把它的外尺绘制出来，先画一个它的外尺寸， 然后它是二百一十五的厚度，三十五是门板的一个厚度，直接凸台 二百一十五，然后他后面是有一个角度的斜切口的，我会直接在这个面上位置草图 底部向上九百五，然后把它的角度标出来一百三十度等距 顶端加盖直线，等距的尺寸没有大大压轴啊，等下只要能把它这个角切掉就可以了，切除完全贯穿这个角度就出来了， 然后他这个凸起来了，这个挡水边是十五的一个高度，还有边是十二，这个是我事先已经测量好的，我们可以在这个面上面绘制草图， 上边是八十的距离，两边是五十凸台。刚刚说的是十五，给个十三就够了，因为等下我 会做抽壳，抽壳的话他会多出来一个料后，二点零的料后，然后抽壳，然后他有一个边，在这个面上会是草图转换时停用 等距十二，打个圆角 凸台， 这样他的框体就画出来，然后再把他的门板画出来，他的门板也是带一点角度的，然后在这个面上位置扫除 矩形，贡献他到底部的距离，留个二十，这个门板是三十五的厚度，凸台 三十五取消合并结果，然后把这个门板的一个角度画出来，在这个面上绘制草图， 同样的方法，等距把它等下切掉这一块就可以了，镜像 切除完全贯穿，然后这个门板就画好了，然后我们把它里面那个边给画出来，孤立一下，然后在这个面上位置草图 留个十的边吧，然后特征分割线抽壳一点五的门板，然后他这个 面，这个门板这个面是有一个这个造型的这个图案的，然后我们在这个面上绘制草图，直接把我事先已经在 cad 这里画好的，因为 cad 比较灵活一点，我就比较喜喜欢在 cad 里面操作，把直接把这个草图复制粘贴， 然后他就直接生成到这个三叶草图里面了。这个我事先画的是把 c d 的圆点放在这里，然后三 d 的圆点也放在这里。呃，我复制过来的时候，他草图自然就这样子，圆点对着圆点，这个尺寸就是对的了，切除 这样就可以了，然后这个箱体画好了，然后我们看一下它的脚链孔，一般脚链孔我也会在这个 cad 这里模拟好，然后直接在这里对着画就行了。在这个面上会是草图， 然后这边要腰孔，把这个线，他有一个推理线，把这个按照这个线推理过来就可以了。 镜像，镜像到上面切除， 这样脚链孔就画好了，然后他这个底面，到时候客户安装这个大闸箱的时候，是在地面打拉爆的，这个这个底部不是封起来了，我们要把这个切掉，在这个底面上做草。呃，绘制草图二十的边 切除考试一下，然后 在这个面上会是草图画三角片， 出台三点零吧，下面的这个胶囊片做三点零就行了，不要合并结果。然后在这个面上给大家开一个腰鼓，换个显示样式 平行 切除，然后这样的一个箱体就画完了，这个就是做出来的一个效果，大家可以看一下。
13:39查看AI文稿AI文稿今天跟他们说一下这个电箱的一个顶盖的一个设计，我先打开这个零件啊，先简单了解一下这个结构啊，然后这里的话呢，其实也是对称的，就上面这里的话呢，咱们设计要多角度啊，对称的，咱们可以直接用我们这里的一个边线法郎， 直接就是我们基地法兰，这里是基地法兰，基地法兰画好，然后再用边线法兰，然后再用边线法兰，这边也用边线法兰啊，注意下这里的话呢，我们这个配合啊，这里的话呢，这个这要做一个释放草，在这里释放草的话呢，就避免他折弯变形，厉害添加释放草， 对啦，他也需要添加释放草的， 而且现在咱们就直接打开一个工程图，直接去看一下这里的一个尺寸啊，我这边是找到这个顶盖，这个顶盖这个皮夹 f 双击打开 先看一下这里，我直接做了一个展开下料图啊，这里涉及到多角度，只能用 k 音纸。先看一下这里的尺寸啊，他是一个一点二厚的一个版，就是也是镀金能版，这我们直接参照这个尺寸 去画我们这个洁面轮廓，然后再直接画我们下面这些东西啊，看一下我们这里的细节啊，几十万就很简单了，直接画一个集体法郎，画一个尺寸的话呢，在这里画画画画画到这里，然后 后期用两个兵线法郎去画这个折边就可以了，然后接下来直接回到我们这个软件这里啊，我先点击新建一个零件啊， 新建零件 那也可以选择前世界面朝的位置啊，如果说您这边是对称的话呢，也是可 可以去用对称的方式去画，先画一条线啊，然后呢他一个洁面轮廓，你大概我先把它放大一点，这个的话呢，就是这个洁面轮廓可能是倾斜的啊，先把它放大一点吧， 这洁面轮廓的话呢，直接参照底下这一个字图啊，把这些书签全部光点啊，直接参照这个就可以了。然后他如果说你不需要画这个对称的话呢，一个个画也可以，但如果说对称的话，最好是画对称。 呃，这边他是一个水平水平的，然后这里是一个倾斜的，然后这边是碰一下这里这条是作为构造线，然后标一个尺寸，这边 三十对称尺寸，然后这里的到这里的一个距离啊，我看一下这边先标个十五，给他 看一下我们这里的一个长度的话呢，是标这个不是降标啊，是斜过来，斜过来标这个长度是幺零五点五。 然后你可能会发现呢，我们这个点的话，他跑到下面去了，所以没有约束，选中这个点，按住坑诀键，选中这个点，添加水平约束啊。 然后我们再看一下整体的一个宽度啊，宽度是两百三十五，这里 二三五， 然后看一下我们的高度，高度的话呢，这里是一个五十，这里有个五十，这五十呢直接标就可以了，直接标我们这个顶部，在我们这里。 然后呢那我们接下来做一个镜像，只有一条过道线，退出智能尺寸，选中这些，点击镜像，那我们剩下呢？那这里的话其实还有一小的小折边，所以我们还需要标记下这里的折边啊，折边的话，那么看一下这个尺寸，三十八点八啊， 表一个三十八点八，然后我们整体套好了，然后看一下他一个整的拉伸的一个长度啊，拉伸的长度是四百八。四百八，咱们直接点击绑金基地发廊这里，我建议他用 对称拉伸，你可以用对称拉伸，也可以啊，那我们这里这个方向选择两侧对称，这边那个长度是四百八， 看一下我们这里的一个厚度是一点二对，指望半径零点一 k 英子的话呢，也是零点一八，如果说这里存在多角度，如果说你用指环扣除会爆错的，只能用 k 音子。接下来我们看一下这里全部保持默认啊，四方朝的各一个人，建议给他零点零五啊， 零点零五啊零点五啊零点五。这边啊，这边先打开看一下。 呃，先看一下这个尺寸啊，我刚忘了。确认一下这个厚度方向啊，先把那个放大一点，这个草图是在外的，记住草图是在外的，你不要到时候这个厚度给方向给搞反了吗？再看一下 下面这里，他这个草图是在外的，就是在外部的啊，不是在里面的，因为他这里说标注了是外围尺寸，所以咱们的草图是根据这个尺寸，所以他也草图应该是在外部的，如果方向反的话，咱们记得去给他一个搞搞搞回来啊。然后接下来我们就画一下这里的一个 斜接法了啊，用斜接法栏杆呢？不合适啊，就这么一个小疙瘩在这里啊，有一个十，有一个十五，然后这个十字多少呢？我们该把它放大一点， 这个石的一个长度是四百三十二点四，就这里他有一个有一个折边的啊，你看一下这里他有不同的，有一个四百零二，四百零二是里面最小的这个，还有一个我们这里的一个四百三十 二点四的时候呢，我们看一下这里他是不是对称的，他是以对称的，看到没有？他是中间以对称的，他这个标注这个他是以我们中间对称的，所以我们干的话呢，就直接这样的话呢，就可以直接四百三十二点四， 直接选中这里的一个边线法栏，识别这一条边线往上走，然后我们点击编辑法兰轮廓，法兰轮廓呢？我们对称的话呢，要把这个端点把它挪回来啊， 确定啊？把它挪回来，如果提示这些咱们先不理他，直接去打高，先标一个长度四百三十二点四， 然后这一个高度的话呢，咱标一下这条边线到这条底部，这条边线的长度是十，然后他是没有完全定义的啊，这时候那我们就去约束一下啊，就这条边线到我们这个点 点击一下这个距离是多少呢？说一个等号等于什么呢？等于这个尺寸等于上面这个尺寸除以一半， 除以二，就一个杠号吗？如果说你不会用方程式去驱动的话呢，直接用啊，自己数啊，自己数学去算就可以了，直接打勾啊，这边呢就是二百一十六点二，就等于上面的一半吗？给你完成就可以了。 那我们看一下细节啊，这里是有释放槽的，看到没有释放槽，然后的话呢，这个端面跟这个端面是平齐的， 半径的话不会说这个这个端面的话呢，跟这个端面平齐的端面，端面是这样平齐啊， 接下我们还剩下一个小小的一个折边啊，这个折边的一个高度的话呢是呃，十五啊，这边十五，这边的长度直接标个十五就可以了啊，然后我们还注意一下一些细节，就他们的话呢，这里头还有一小小的不一样，四百零二点四啊， 就这么继续选择这一个边线，法兰识别这条边线，然后往右边啊，方向不要搞反了，往右边，这样我们点击编辑法兰轮廓啊， 记得先把这个端点选中，挪回来啊，必须要挪啊，这就挪回来，然后标我们这个长度，长度呢是四百零二点四，四零二 点射会确认一下，还有整个的一个长度啊，看一下，先把它旋转一下这个边线啊， 那我们这一个最底部这条边线啊，他的长度端呢，给他一个其这个给个实物啊，实物十六其实影响不大的，就不干涩。然后接下我们再标一下，标对称了这条边线到我们这个圆点，我们刚是对称化的啊，选择这个圆点啊， 咦，我们先 ctrl 加八正式语啊，点击这个圆点啊， 有时候很难去点捕获这个圆点啊，咱们画一条线线啊，也可以直接画一条过道线，这样呢方便我们去捕捉这个。 这里的话呢，说一个等号等什么呢？等于这里的一个一半除以二啊，就干二除以二， 然后这时候呢，哎，我们这里呢没有草图，直线为底部边线，我刚可能移动的草图的时候不小心删掉了，这时候你看上面这里如果出现这种情况呢，咱们调用直线命令把这个给补回来啊，把这个补成一个封闭的轮廓啊，我刚可能不小心删掉了啊， 这里必须是一个草图有效的状态，必须是一个完整的轮廓啊，咱们可以看一下这里，直接可以点击完成，这里是有释放槽的，然后的话呢，我们这一段呢，最好是这里些棱棱角角的地方就要 倒角，记住能够倒角的地方最好要倒角，然后接下来我们做一些，后面再倒角，我们再做一个拉伸切阻关。这个孔的话呢，你们就是这里有一个快三乘二十的啊，快三乘二十的话，他没有给我这个定位尺寸啊， 我先把这个选中这个面炒的位置啊，他本来他应该要给我这个定位尺寸，如果说他没有的话呢，咱们就因为他是一个散热孔啊，所以他呢咱们就先标一下这个发育商啊，之前说过了，就是这里的宽度给他一个商， 然后这个直插口，如果标这个中心句的话呢，就是二十减去三就等于十七。然后其他约束的话呢，你们就根据自己的一个呃需求吧，像这里的话呢，他没有给约束 你们，我这边就简单的约束一下啊，因为这里主要是说一些方法或者注意点就可以了。像这种拉伸切除到呢，本来可以是不需要讲的 这段呢，他如果说真的没有给你尺寸的啊，你就按照这个比例大概去画一下就可以了，因为这个没有涉及到配合，只是为了上热，所以这时候呢点击拉伸切除啊，也是厚度相等，橡胶切除优化结合图形， 因为有些做一些绑金标注的人，他们就有点懒啊，只能说有点懒，他就没有标这个中间距啊，这个定位尺寸呢，他如果没标 的话呢，本来是他的失误啊，或者说他们觉得太烦了，就是太就太乱了，太多，所以呢只是标一个，大概这时候我们选择一个正列特征，里面就是线性正列，选择一条边线，然后这一个方向呢是向下了，我们防 爽一下啊，这里都有一个间距，到时候再改，我们选择下面这里特征，选择这个拉伸切除，看一下这里的一个个数啊，这间距的话可以稍微大一点啊， 然后这一个个数可以调大一点，我们调一个大概的一个尺寸就可以了，因为他是上热的啊，这样差不多啊，就一样差不多一个比例就可以了，不用太纠结。这边正面是十二个了， 因为这种是激光下料的，只要我们这里 ok 的话，就没问题的。然后接下来我们就做一些其他一些处理啊，比如说这一段呢，我建议啊，这里给他们导导，导员讲，我这边呢就不做演示了，做导员讲了差不多了，然后我们点击这里的涨评， 选择这里的钣金掌平。这种尺寸呢，就是我们这最理想的，因为这些棱棱角角的地方，能倒角就尽量要倒角， 时间比较短的话，他可以不倒脚啊，我做一些标准品呢，最好是要倒一下脚，因为容易割伤到人。这里特别一些棱角的地方啊，然后这里要必须要长平，能够长平， 长不平说明就是报错啊，很多朋友就说画这种这个面跟这个面不是九十度的，很多都不是九十度啊，用如果用折弯扣除形成这个病级特征，用折弯扣除的话呢，打个比方，用折弯扣除，这时候给个二点一，给他打个比方啊，打勾，这时候点击涨评的话呢， 是报错的，所给的半径和厚度折弯扣除无效的，因为的话他软件计算的他不同的折弯角度的话，又不同的折弯扣除，所以他他就不能这样折出来啊，所以我们必须要选中绑金并且特征，把这个仓数改成折弯 k 因子这里改成零点一八，这折弯半径啊，记住折弯 半径零点一八对应的是厚度为一点二的，指望半径为一点零点一的，这一定要对应才用零点一八。记住 这些哥们，说到这里谢谢观看，谢谢关注居奇教育，多多点赞和转发，进入主页学习更多优质教程！
614居奇教育
00:39

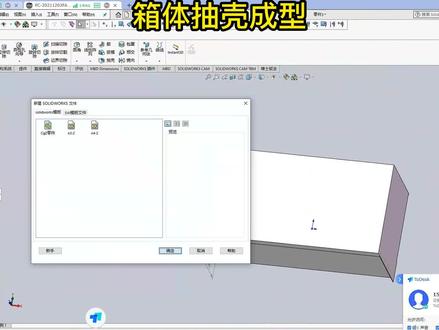

03:40查看AI文稿AI文稿大家好，我是向阳，这节呢我们来看一下我们 qq 群友发出来这一个案例，那么这个案例呢是一个箱体钣金啊，它是通过的这一个 拉伸凸台切除抽壳形成的这样一个实体特征，最后呢啊通过插入折弯把它变化为一个钣金零件，并且展开，那么他的需求点是什么呢？就是能不能用更快的方法，就是说不用这么多步骤，对吧？这里有切口也切除，还有镜像 啊，步骤他感觉有点多，那么这里呢我们来看一下这个钣金件，那么这个钣金件呢，他是没有涉及到有分割的，对吧？没有拆分就是一次性成型 啊，直接走完。那么这里呢我们来把它这个部分给它删除掉啊，删除掉之后呢我们来尝试来做一下啊， 怎么样更快，那么这里呢肯定是四十五度的这个拼接更快，所以呢沿着这个思路我们来正视于，然后呢选择这个面，我们给他绘制一个我们说的四十五度的拼接线， 这边也是的，然后呢我们呢再来给他绘制一条中心线，把它给镜像过来， 镜像的实体镜像的轴打勾啊，推出完成。那么接下来啊上面这个面呢也是一样的，我们这里呢同样的方法， 这边包括这边，然后呢我们呢中心线镜像的实体镜像过来 打勾退出完成。那么接下来呢，我们还是选用我们熟悉的切口，选择第一个草图，我们把所有的这个线段都给在选择上， 然后呢把内侧这根线垂直这个线把它给选上，这边 好，接下来呢我们选择第二个草图，这边 好，最后一个呢，我们选择这个垂直这个内侧的这个边线 选择选择选择， 那么这里呢我们呢把包边方式改为长包打，这样， 这样，这样点击打勾啊，完成之后呢我们这呢选择超直弯，超直弯呢我们选择类似这个面，记住将我们这个面二调到这个零点一或者更小， 然后呢将我们四万朝条的零点一，那么这个折弯系数你会根据自己的来设置。 k n 值是多少，我们只能默认为零点五。打勾 啊，我们等一下啊，打个完之后呢，我们可以看一下这个效果，对吧？我们来展开一下，展开啊，一样是可以展开的，对吧？退出啊，因为它这个模型呢 啊，是我们说的没有拆分，所以说能够用这个四十五度来拼接这样来处理啊，如果说啊把这个面 而这个面可能折不了的情况下，那么你四十五度拼接呢，并不是一个非常好的这一个方法啊，好，这节呢我们就到这里，谢谢大家。
03:16查看AI文稿AI文稿好，今天我们看一下这个图，工程图是怎么画的，我首先把它画出来，然后打开我们的一个文件， r 键打开我们这个， 我们看一下，然后 ctrl 七，选择编辑中文件中的从零件制作工程图，选择一个模板，点击确定 好，我们先把这个， 我们选择标准三十图，选择这个文件，点击确定 好，我们看一下，这就是标准三十图，然后我们拉一下这边他的位置， 调整一下的位置， 首先呢我们先把它选择一个抛面式图，我们选择这个竖直的，选择这个，点击确定， 把它拉出来，点确定好，我们看一下，我拉出来跟他是一样的，但是我们 只是想要他的一个抛面系统，点击这里横接抛面，然后方向呢可以选择一下翻转方向， 好，看一下，得到我们想要的结果。看这里是 a， 这里面是 a， 然后这里可以改它名字，可以选个 a， a， a， 确定一下。 好，我们继续抛面式图，我们选择这个水平，选择它，点击确定，往下拉一下， 同样也选择是横截泡面，这个可以给大家， 这个拉到这里方向也是可以改的啊，我们是要向上的方向，确定，把它移动个位置是移动不了的，我们点击鼠标右键 我看一下， 我们选择这个试图对齐中的解除对齐关系， 然后我们再拉动就可以了，拉到我们想要的一个位置。好，今天就学到这里。
